موتور براشلس MAD AceRacer FS1404.5 V1.0 4500KV برای کوادکوپتر FPV، 9N12P، شفت 1.5 میلیمتری، مناسب باتری 4 سلول
موتور براشلس MAD AceRacer FS1404.5 V1.0 4500KV برای کوادکوپتر FPV، 9N12P، شفت 1.5 میلیمتری، مناسب باتری 4 سلول
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
موتور درون FPV MAD AceRacer FS1404.5 V1.0 یک موتور 4500KV در سری FS MAD است که برای پرواز آزاد طراحی شده است. سری FS از یک شفت تیتانیومی سبک و ورق فولاد سیلیکونی 0.15 میلیمتری برای بهبود کارایی استفاده میکند و دارای آنودایز ثانویه برای یک پایان با کیفیت است.
ویژگیهای کلیدی
- پیکربندی 4500KV (تنظیم انرژی کارآمد)
- طراحی شکاف/قطب 9N12P
- شفت تیتانیومی
- ورق فولاد سیلیکونی 0.15 میلیمتری
- آنودایز ثانویه
- تعادل روتور: ≤3 میلیگرم
مشخصات
| مدل موتور | MAD AceRacer FS1404.5 V1.0 |
| KV | 4500KV |
| شکافها/قطبها | 9N12P |
| اندازه موتور | D:18.1 × 16.8 میلیمتر |
| قطر شفت | 1.5 میلیمتر |
| سوراخهای نصب پروانه | D:5 M2x4 |
| سوراخهای نصب موتور | D:9 M2x4 |
| طول کابل | 130 میلیمتر، 24# Awg(سیاه) سیلیکون |
| تعادل روتور | ≤3 میلیگرم |
| وزن موتور | 11 گرم |
| وزن بستهبندی محصول | 20.9 گرم (50 x 50 x 40 میلیمتر) |
| مقاومت داخلی | 135 میلیاهم |
| جریان بدون بار | 0.52 آمپر / 6 ولت |
| جریان حداکثر | 14.88 آمپر |
| توان حداکثر | 230.9 وات |
| نیروی حداکثر | 391.3 گرمفورس |

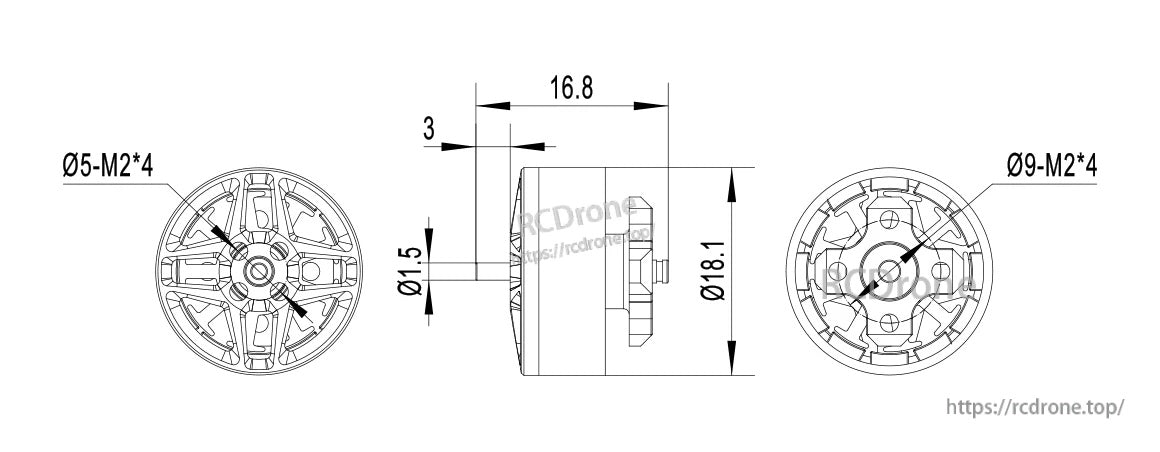

ابعاد طراحی و نصب
- قطر کلی: Ø18.1
- ارتفاع بدنه: 16.8
- ارتفاع ویژگی برتر: 3
- محور: Ø1.5
- نصب پروپ: Ø5-M2*4
- نصب موتور: Ø9-M2*4

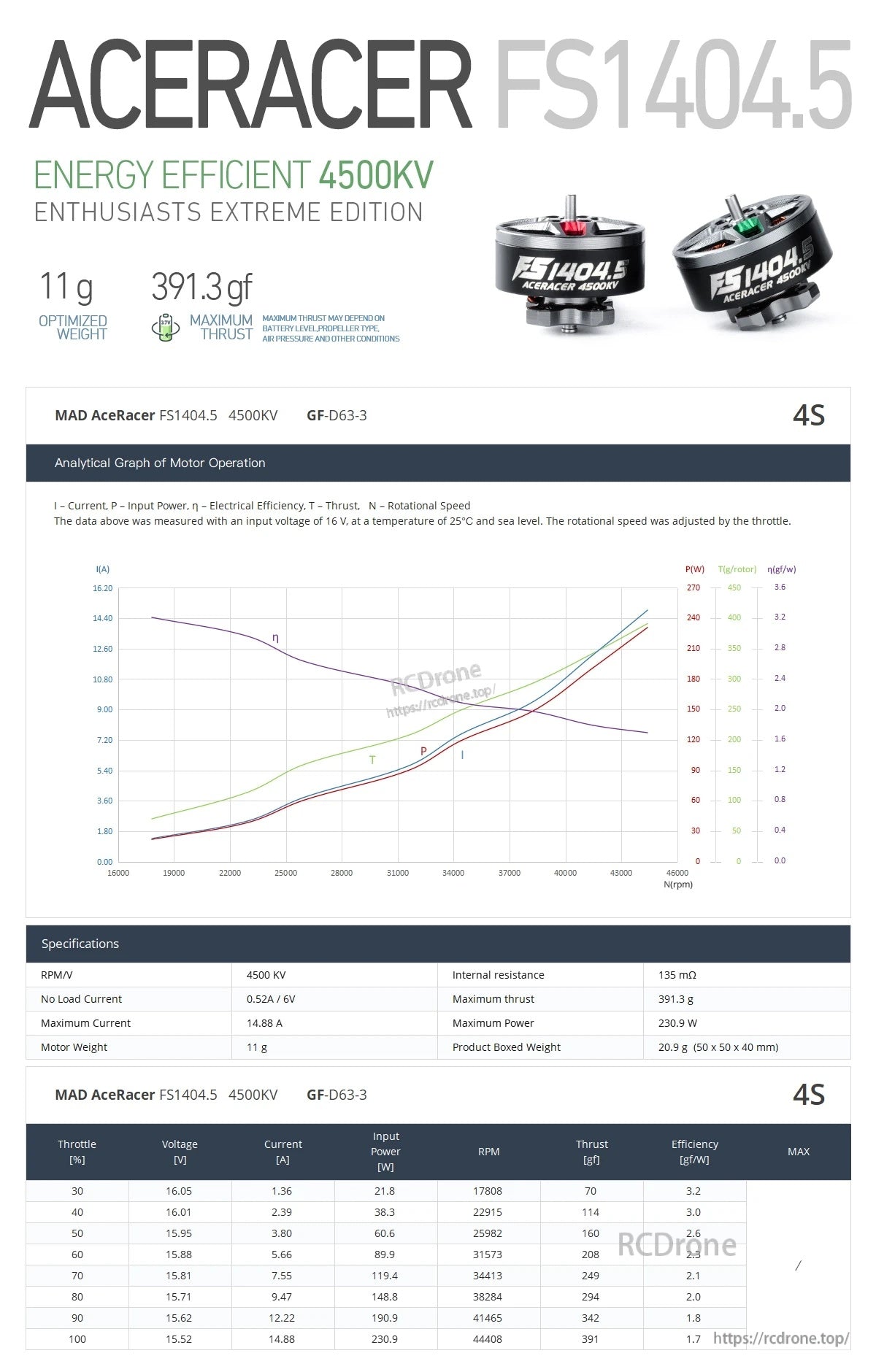

دادههای عملکرد (4S)
در ولتاژ ورودی 16 ولت، دما 25 درجه سانتیگراد، سطح دریا اندازهگیری شده است؛ سرعت چرخش با گاز تنظیم شده است. حداکثر نیروی رانش ممکن است به سطح باتری، نوع پروپ، فشار هوا و شرایط دیگر بستگی داشته باشد.
| گاز (%) | ولتاژ (V) | جریان (A) | توان ورودی (W) | RPM | نیروی رانش (gf) | کارایی (gf/W) |
|---|---|---|---|---|---|---|
| 30 | 16.05 | 1.36 | 21.8 | 17808 | 70 | 3.2 |
| 40 | 16.01 | 2.39 | 38.3 | 22915 | 114 | 3.0 |
| 50 | 15.95 | 3.80 | 60.6 | 25982 | 160 | 2.6 |
| 60 | 15.88 | 5.66 | 89.9 | 31573 | 208 | 2.3 |
| 70 | 15.81 | 7.55 | 119.4 | 34413 | 249 | 2.1 |
| 80 | 15.71 | 9.47 | 148.8 | 38284 | 294 | 2.0 |
| 90 | 15.62 | 12.22 | 190.9 | 41465 | 342 | 1.8 |
| 100 | 15.52 | 14.88 | 230.9 | 44408 | 391 | 1.7 |
برای سوالات مربوط به سازگاری (الگوی نصب، سختافزار پروپ، طول سیمکشی)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

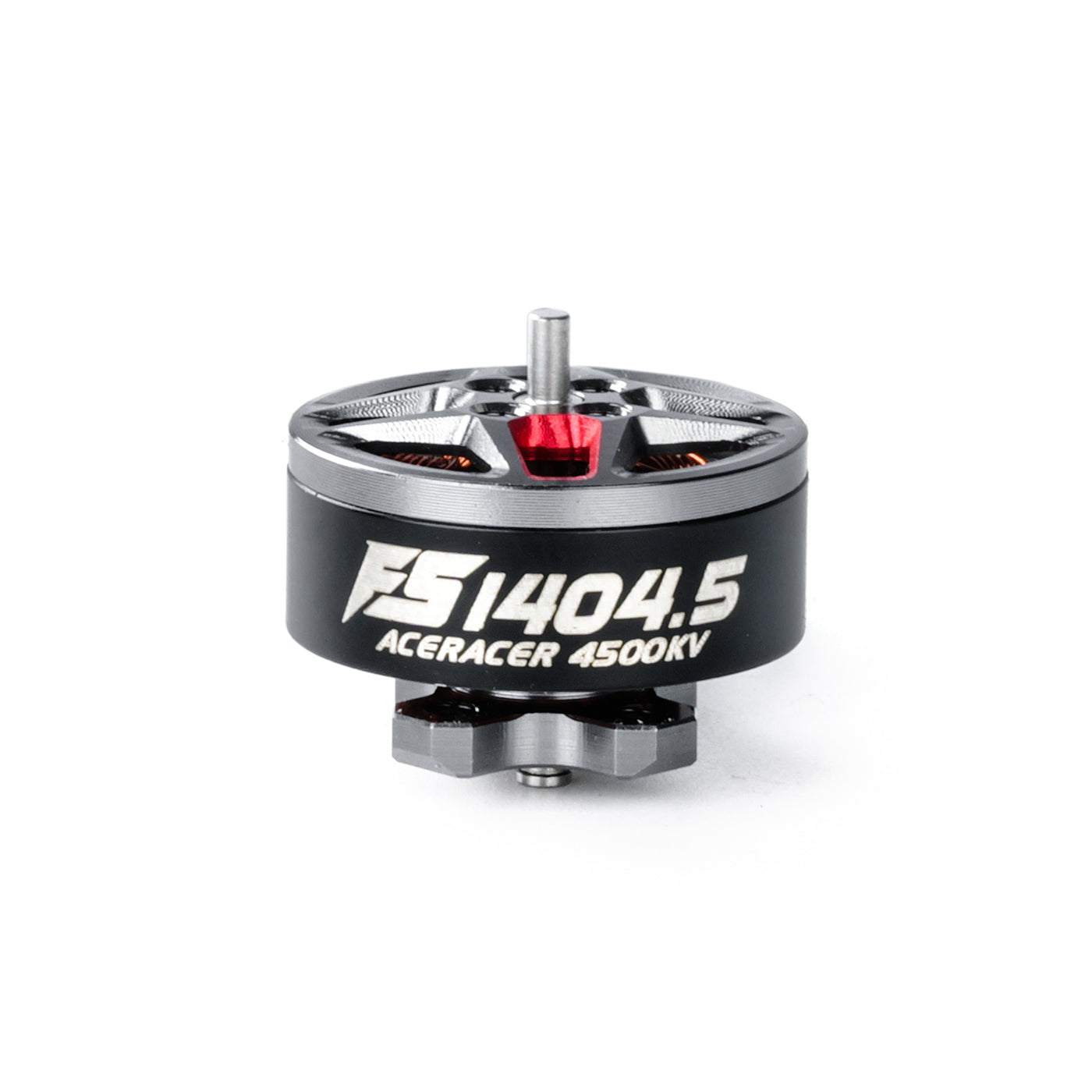

طرح موتور AceRacer FS1404.5 شامل یک شفت 1.5 میلیمتری و بدنهای فشرده با طول 16.8 میلیمتر و قطر 18.1 میلیمتر برای برنامهریزی فاصله است.
دادههای عملکرد موتور MAD AceRacer FS1404.5 4500KV برای عملیات 4S وزن باز 11 گرم و حداکثر نیروی 391.3 گرم را لیست میکند.
