موتور پهپاد MAD 4012 IPE 430KV، براشلس 6S، حداکثر رانش 2.9 کیلوگرم، IP35، کابل 600 میلی‌متری، 12 جفت قطب

MAD

$118.50 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه KV 430KV

روش بسته بندی 1 عدد ۲ عدد

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

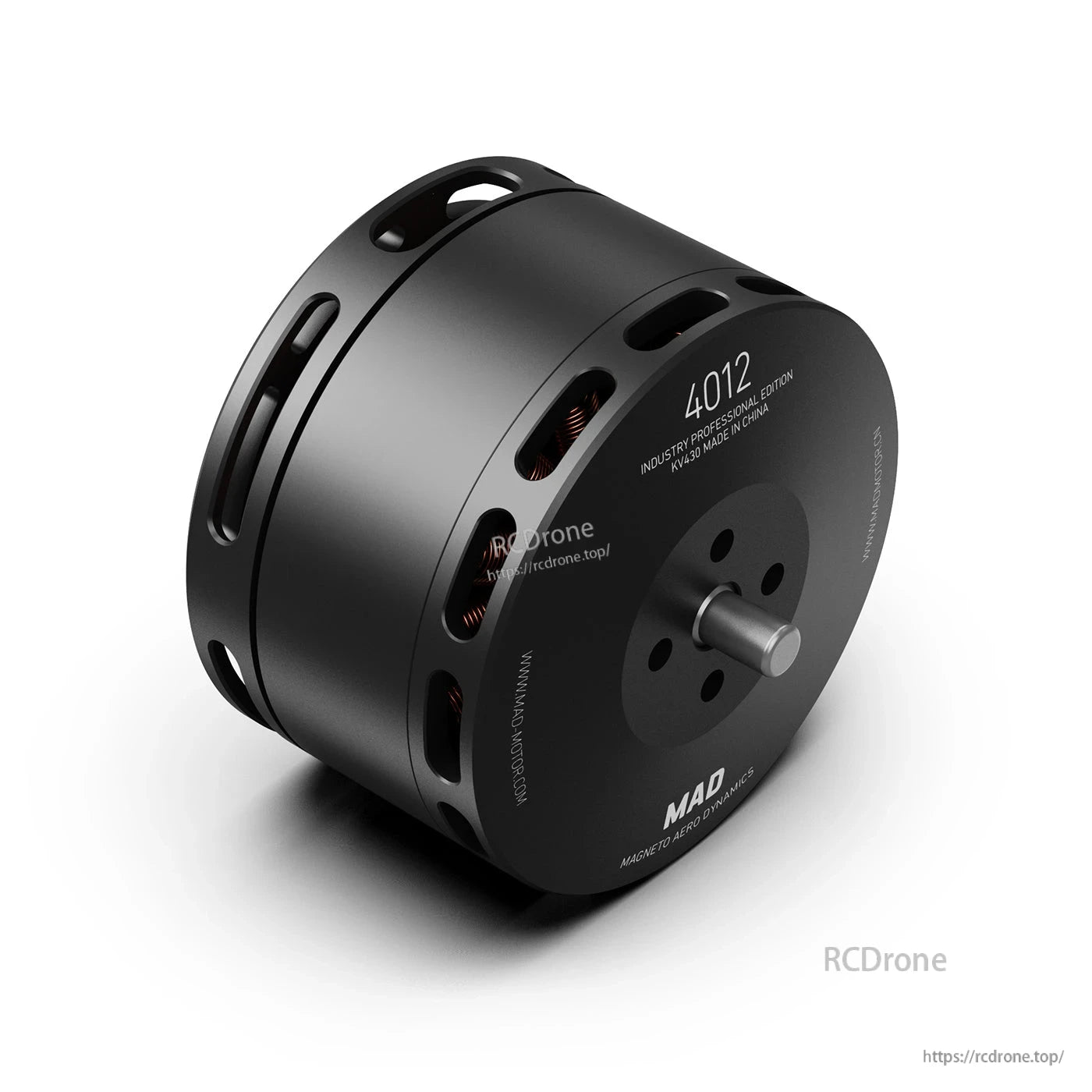

MAD 4012 IPE 430KV یک موتور پهپاد است که برای پروانه‌های کربن فیبر با کارایی بالا 13–15" طراحی شده است، با ظرفیت بارگذاری اعلام شده 1000–1500 گرم برای هر روتور و حداکثر نیروی رانش تا 2938 گرم (2.94 کیلوگرم) برای هر موتور (بسته به تنظیمات).

ویژگی‌های کلیدی

رتبه 430KV (برگه مشخصات: 430KV RPM/V)
درجه حفاظت IP35
استاتور ضد زنگ
انتقال حرارت گریز از مرکز: بله
درجه‌های تعادل: تعادل روتور ≤5 میلی‌گرم؛ تعادل موتور ≤10 میلی‌گرم
سازگاری پروانه: 13–15" کربن فیبر با کارایی بالا

مشخصات

مدل موتور	MAD 4012 IPE V1.0
KV / RPM/V	430KV
تعداد جفت قطب‌ها	12
اندازه موتور	D:44.9 × 35.7 میلی‌متر
وزن	153 گرم (برگه مشخصات: 153.1 g)
ظرفیت بار	1000–1500 g/روتور
حداکثر نیروی رانش	2938 g (2.94 کیلوگرم) برای هر موتور (مشخصات فنی: 2.9 کیلوگرم)
نیروی رانش پیشنهادی برای معلق ماندن	1.0–1.5 kgf
درجه حفاظت	IP35
استاتور	ضد زنگ
درجه حرارت سیم لاکی	150°C
درجه حرارت آهنربا	150°C
طول کابل	600 میلی‌متر، 18 AWG (سیاه) سیلیکون
قطر شفت	داخل: 5 میلی‌متر
سوراخ‌های نصب پروپیلر	D:12، M3×4
سوراخ‌های نصب موتور	D:25، M3×4; D:32، M2.5×3
بلبرینگ	685ZZ×1 / 695ZZ×1
تعادل روتور	≤5 mg
تعادل موتور	≤10 mg
آزمایش اختلال	500 V
جریان بدون بار	1.25 A / 20 V
مقاومت داخلی	83 mΩ
ولتاژ نامی	باتری 6S LiPo
جریان حداکثر	23.1 A
قدرت حداکثر	540 W
گشتاور حداکثر	0.51 Nm
ESC پیشنهادی	MAD AMPX PRO 40A (2–6S)
پروپیلرهای پیشنهادی (برگه مشخصات)	13×4.4, 14×4.8, 15×5.0
وزن برخاستن روتور تک	1 کیلوگرم – 1.5 کیلوگرم
وزن برخاست UAV	6S – 14": 4–8 کیلوگرم (کوادکوپتر 4 کیلوگرم؛ هگزاکوپتر 6 کیلوگرم؛ اوکتوکوپتر 8 کیلوگرم)
وزن بسته‌بندی محصول	506.2 گرم (110 × 110 × 55 میلی‌متر)، 2 عدد/جعبه

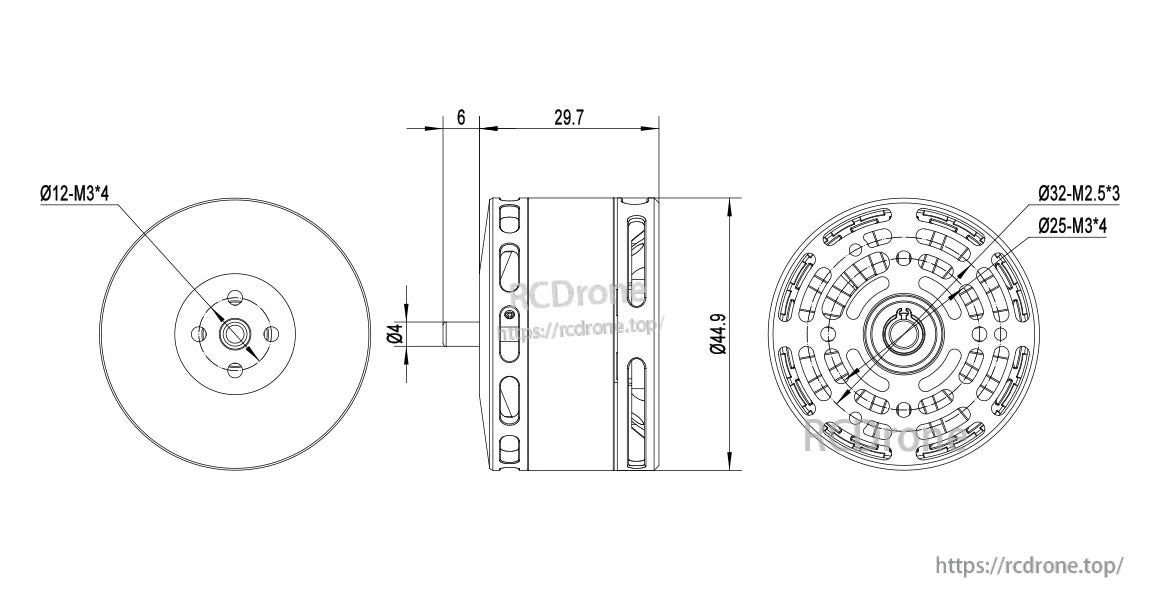

ابعاد نقشه و سوراخ‌های نصب

قطر: Ø44.9
طول: 29.7
طول بخش جلو: 6
الگوهای نصب مشخص شده: Ø12-M3×4; Ø25-M3×4; Ø32-M2.5×3

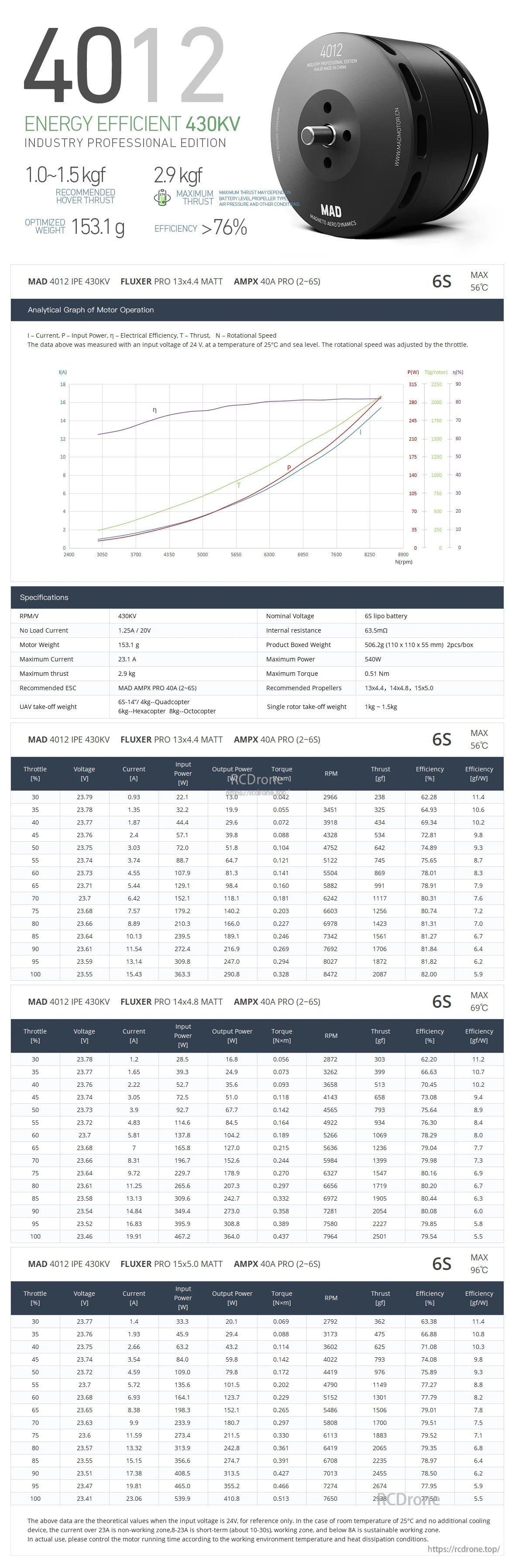

افسانه نمودار تحلیلی (برگه مشخصات)

I = جریان، P = توان ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخشی. داده‌ها در ولتاژ ورودی 24 ولت، دما 25 درجه سانتی‌گراد، سطح دریا اندازه‌گیری شده‌اند؛ سرعت چرخشی با گاز تنظیم شده است.

داده‌های عملکرد (6S، AMPX 40A PRO (2–6S))

FLUXER PRO 13×4.۴ مَت (۶S، حداکثر ۵۶°C)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
۳۰	۲۳.۷۹	۰.۹۳	۲۲.۱	۱۳.۰	۰.۰۴۲	۲۹۶۶	۲۳۸	۶۲.۲۸	۱۱.۴
۳۵	۲۳.۷۸	۱.۳۵	۳۲.۲	۱۹.۹	۰.۰۵۵	۳۴۵۱	۳۲۵	۶۱.۹۳	۱۰.۶
۴۰	۲۳.۷۷	۱.۸۷	۴۴.۴	۲۹.۶	۰.۰۷۲	۳۹۱۸	۴۳۴	۶۹.۳۴	۱۰.۲
۴۵	۲۳.76	2.4	57.1	39.8	0.088	4328	534	72.81	9.8
50	23.75	3.03	72.0	51.8	0.104	4752	642	74.89	9.3
55	23.74	3.74	88.7	64.7	0.121	5122	745	75.65	8.7
60	23.73	4.55	107.9	81.3	0.141	5504	869	78.01	8.3
65	23.71	5.44	129.1	98.4	0.160	5882	991	78.91	7.9
70	23.70	6.42	152.1	118.1	0.181	6242	1117	80.31	7.6
75	23.68	7.57	179.2	140.2	0.203	6603	1256	80.74	7.2
80	23.66	8.89	210.3	166.0	0.227	6978	1423	81.31	7.0
85	23.64	10.13	239.5	189.1	0.246	7342	1561	81.27	6.7
90	23.61	11.54	272.4	216.9	0.269	7692	1706	81.84	6.4
95	23.59	13.14	309.8	247.0	0.294	8027	1872	81.82	6.2
100	23.55	15.43	363.3	290.8	0.328	8472	2087	82.00	5.9

FLUXER PRO 14×4.8 مات (6S، حداکثر 69°C)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	23.78	1.2	28.5	16.8	0.056	2872	303	62.20	11.2
35	23.77	1.65	39.3	24.9	0.073	3262	399	66.63	10.7
40	23.75	2.22	52.7	35.6	0.093	3658	513	70.45	10.2
45	23.74	3.05	72.5	51.0	0.118	4143	658	73.08	9.4
50	23.73	3.9	92.7	67.7	0.142	4555	793	75.64	8.9
55	23.72	4.83	114.6	84.5	0.164	4922	934	76.30	8.4
60	23.70	5.81	137.8	104.2	0.189	5256	1069	78.29	8.0
65	23.68	7.0	165.8	127.0	0.215	5636	1236	79.04	7.7
70	23.66	8.31	196.7	152.6	0.244	5984	1399	79.98	7.3
75	23.64	9.72	229.7	178.9	0.270	6327	1547	80.16	6.9
80	23.61	11.25	265.6	207.3	0.297	6656	1719	80.20	6.7
85	23.58	13.13	309.6	242.7	0.332	6972	1905	80.44	6.3
90	23.54	14.84	349.4	273.0	0.358	7281	2054	80.08	6.0
95	23.52	16.83	395.9	308.8	0.389	7580	2227	79.85	5.8
100	23.46	19.91	467.2	364.0	0.437	7964	2501	79.54	5.5

FLUXER PRO 15×5.0 MATT (6S, حداکثر 96°C)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	23.77	1.4	33.3	20.1	0.069	2792	362	63.38	11.4
35	23.76	1.93	45.9	29.4	0.088	3173	475	66.88	10.8
40	23.75	2.66	63.2	43.2	0.114	3602	625	71.08	10.3
45	23.74	3.54	84.0	59.8	0.142	4022	793	74.08	9.8
50	23.72	4.59	109.0	79.8	0.172	4419	976	75.89	9.3
55	23.70	5.72	135.6	101.5	0.202	4790	1149	77.27	8.8
60	23.68	6.93	164.1	123.7	0.229	5152	1301	77.79	8.2
65	23.65	8.38	198.3	152.1	0.265	5486	1505	79.01	7.8
70	23.65	9.9	233.9	180.7	0.297	5808	1700	79.51	7.5
75	23.64	11.59	273.4	211.5	0.330	6113	1883	79.52	7.1
80	23.57	13.32	313.9	242.8	0.361	6419	2065	79.35	6.8
85	23.55	15.15	356.6	274.7	0.391	6708	2235	78.97	6.4
90	23.51	17.38	408.5	313.5	0.427	7013	2455	78.50	6.0
95	23.47	19.81	465.0	355.2	0.466	7274	2674	77.95	5.9
100	23.41	23.06	539.9	410.8	0.513	7650	2922	76.09	5.4

یادداشت از برگه مشخصات: داده‌های فوق مقادیر نظری هستند زمانی که ولتاژ ورودی 24 ولت است، فقط برای مرجع.در دمای اتاق 25 درجه سانتی‌گراد و بدون خنک‌سازی اضافی، جریان بالای 23 آمپر یک ناحیه غیرکاری است؛ 28–23 آمپر ناحیه کاری کوتاه‌مدت (حدود 10–30 ثانیه) است؛ و زیر 8 آمپر ناحیه کاری پایدار است. زمان کارکرد موتور را بر اساس دمای محیط کاری و شرایط دفع حرارت کنترل کنید.

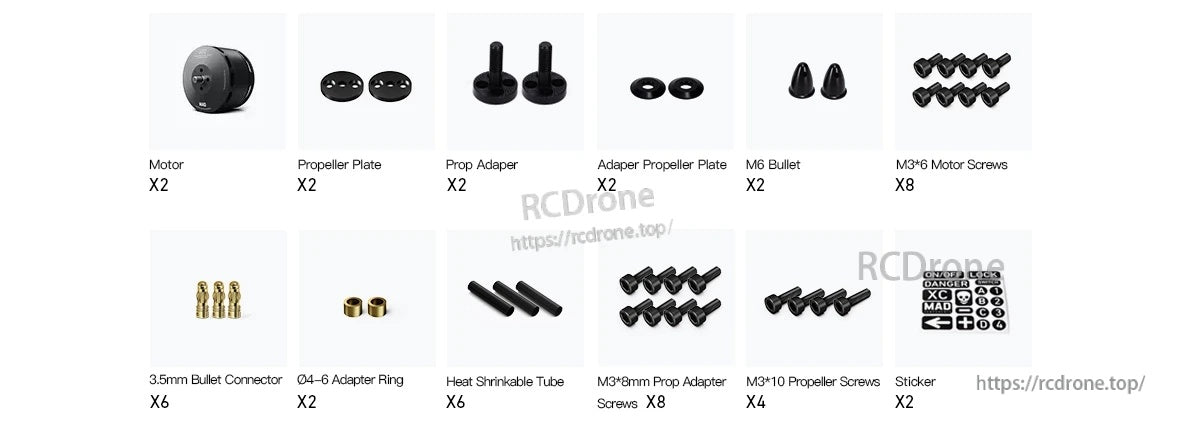

شامل چه چیزهایی است

موتور ×2
صفحه پروانه ×2
آداپتور پروانه ×2
آداپتور صفحه پروانه ×2
M6 گلوله ×2
M3×6 پیچ‌های موتور ×8
3.۵ میلی‌متر کانکتور گلوله ×۶
حلقه آداپتور Ø۴–۶ ×۲
لوله جمع‌شونده حرارتی ×۶
پیچ‌های آداپتور پروپ M3×۸ میلی‌متر ×۸
پیچ‌های پروپ M3×۱۰ ×۴
برچسب ×۲

کاربردها

پهپادهای سینمایی (تنظیمات دوربین سنگین)
پهپادهای صنعتی (ماموریت‌های استقامت و باربری)
پهپادهای کشاورزی (سم‌پاشی و نظارت بر محصولات)

برای گزینه‌های KV، تأیید پیکربندی سفارش و پشتیبانی خرید عمده، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

موتور MAD ۴۰۱۲ IPE ۴۳۰KV برای نصب از الگوهای پیچ Ø۱۲ M3×۴ به علاوه Ø۳۲ M2.5×۳ و Ø۲۵ M3×۴ استفاده می‌کند، با طول بدنه ۲۹.۷ میلی‌متر و قطر Ø۴۴.۹ میلی‌متر.
