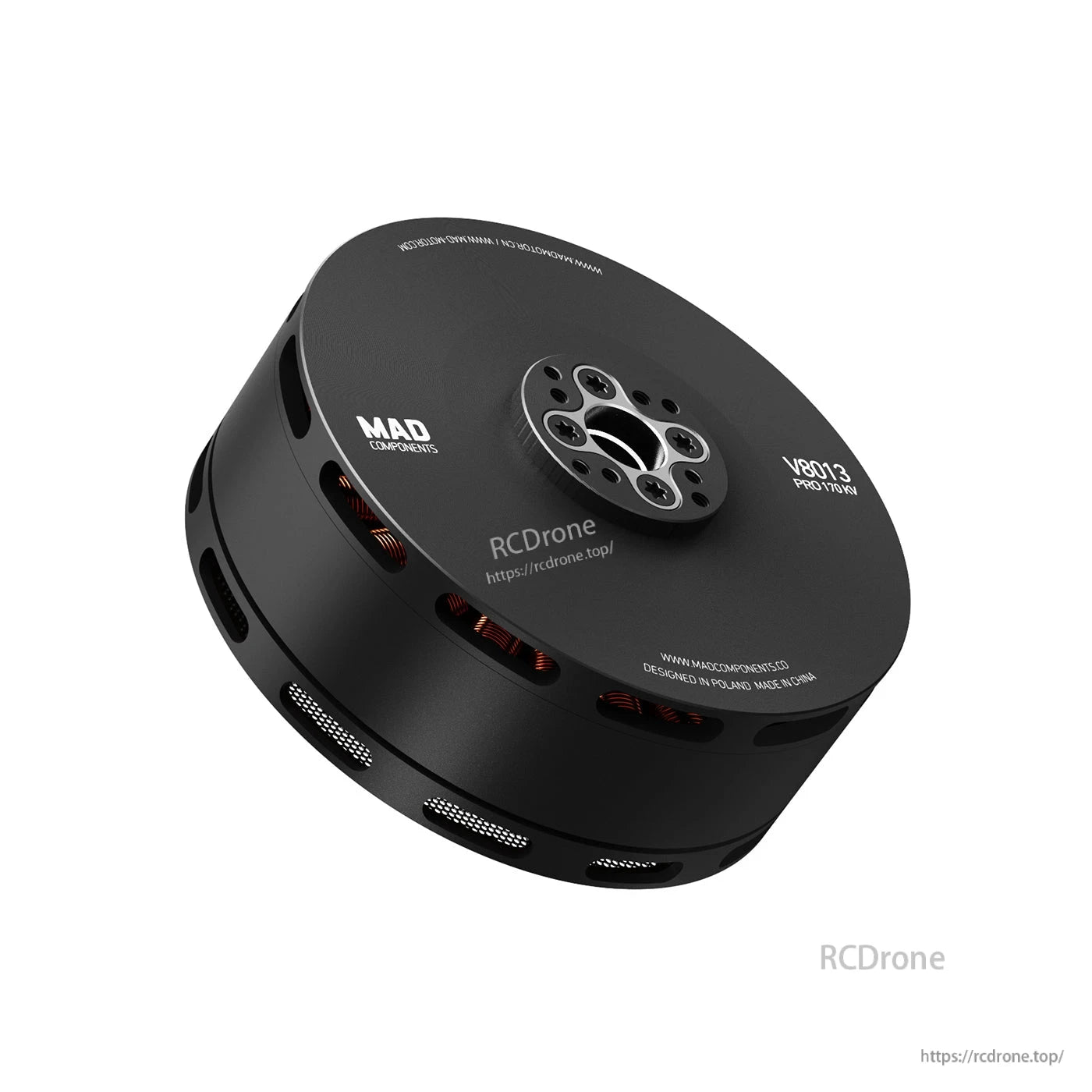

موتور پهپاد eVTOL مدل MAD V8013 PRO IPE با پروانه پر، قابلیت اتوسنتر، IP35، ۱۳۵KV/۱۵۰KV/۱۷۰KV

بررسی اجمالی

MAD V8013 PRO IPE یک موتور پهپاد eVTOL با طراحی پروانه خودمرکزی است. هنگامی که موتور خاموش می‌شود، مجموعه موتور/پروانه به‌طور خودکار به موقعیت افقی نسبت به بال بازمی‌گردد تا هم‌راستایی بهینه‌ای داشته باشد.

ویژگی‌های کلیدی

• مکانیزم پروانه خودمرکزی برای هم‌راستایی بال eVTOL پس از خاموشی
• استاتور ضد زنگ
• انتقال حرارت گریز از مرکز: بله
• رتبه حفاظت: IP35
• تعادل روتور: ≤25 میلی‌گرم؛ تعادل موتور: ≤10 میلی‌گرم

مشخصات

داده‌های موتور (عمومی)

۱۳۵KV (خلاصه عملکرد)

• نیروی شناوری پیشنهادی: ۴.۵~۶.۵ کیلوگرم‌فشار
• حداکثر نیروی فشار: ۱۴.5 kgf
• وزن بهینه: 580 گرم
• بازدهی: >83%
• ولتاژ نامی: باتری لیتیوم پلیمر 12S (داده‌های آزمایش با ورودی 48 ولت اندازه‌گیری شده است)
• ESC پیشنهادی: MAD AMPX 80A (5-14S)
• پروپیلرهای پیشنهادی: 26x7.8، 27x8.1، 28x8.4
• مقاومت داخلی: 44 میلی‌اهم
• جریان بدون بار: 1.7A / 25V
• جریان حداکثر: 74 A
• توان حداکثر: 3388W
• گشتاور حداکثر: 4.8 نیوتن‌متر
• وزن پرواز UAV: 12S-26"/21kg-کوادکوپتر؛ 31.5kg-هکساپتر؛ 42kg-اکتاپتر
• وزن پرواز روتور تک: 4.5kg ~ 6.5kg
• وزن بسته‌بندی محصول: 913 گرم (150 x 150 x 65 میلی‌متر)

150KV (خلاصه عملکرد)

• نیروی شناوری پیشنهادی: 4.5~6.5 kgf
• حداکثر نیروی رانش: 15 kgf
• وزن بهینه: 591 g
• بازدهی: >80%
• ولتاژ نامی: باتری لیتیوم پلیمر 12S (داده‌های آزمایش با ورودی 48 ولت اندازه‌گیری شده است)
• ESC پیشنهادی: MAD AMPX 80A (5-14S)
• پروپیلرهای پیشنهادی: 26x7.8
• مقاومت داخلی: 37 mΩ
• جریان بدون بار: 2.35A / 30V
• حداکثر جریان: 77.8 A
• حداکثر توان: 3569W
• حداکثر گشتاور: 4.67 Nm
• وزن برخاست UAV: 12S-26"/21kg-کوادکوپتر; 32kg-هکسا کوپتر; 43kg-اکتا کوپتر
• وزن برخاست روتور تک: 4.5kg ~ 6.5kg
• وزن بسته‌بندی محصول: 934g (150 x 150 x 65 mm)

170KV (خلاصه عملکرد)

• نیروی رانش پیشنهادی برای معلق ماندن: 6.0~8.0 kgf
• حداکثر نیروی رانش: 16.3 kgf
• وزن بهینه: 595 گرم
• بازده: >77%
• ولتاژ نامی: باتری لیتیوم پلیمری 12S (داده‌های آزمایش با ورودی 48 ولت اندازه‌گیری شده است)
• ESC پیشنهادی: MAD AMPX 120A (5-14S)
• پروپیلرهای پیشنهادی: 26x7.8
• مقاومت داخلی: 29.5 میلی‌اهم
• جریان بدون بار: 2.4A / 25V
• جریان حداکثر: 104 A
• توان حداکثر: 4577W
• گشتاور حداکثر: 5.2 Nm
• وزن برخاست UAV: 12S-26"/28kg-کوادکوپتر; 42kg-هکسا کوپتر; 56kg-اکتا کوپتر
• وزن برخاست روتور تک: 6kg ~ 8kg
• وزن بسته‌بندی محصول: 938 گرم (150 x 150 x 65 میلی‌متر)

نقشه و سوراخ‌های نصب

• سوراخ‌های نصب موتور: Ø40-M4*4
• سوراخ‌های نصب پروپیلر: Ø25-M3*4 و Ø20-M3*4
• قطر خارجی مرجع: Ø88.5
• مرجع طول: 35.65; مرجع ضخامت انتهایی: 3
• ابعاد اضافی نشان داده شده: Ø10, Ø11.6, 14.5; Ø20-Ø3.2X4

موارد موجود

• موتور x1
• صفحه پروانه x1
• پین موقعیت یاب x1
• کانکتور بولت 4.0mm x3
• لوله جمع شونده حرارتی x3
• پیچ موتور M4*12 x4
• پیچ پروانه M3*14 x4
• برچسب x2

برای سوالات مربوط به سازگاری و ادغام (مطابقت پروانه/ESC، نصب)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

کاربردها

• بدنه‌های eVTOL که نیاز به رفتار خودمرکزی پروانه در حالت خاموش دارند
• تنظیمات پیشرانه UAV/multirotor 12S (انتخاب بستگی به گزینه KV و پروانه دارد)

نمودارهای آزمایش

تصاویر زیر شامل نمودارهای تحلیلی کامل و داده‌های آزمایش گاز برای هر گزینه KV است.

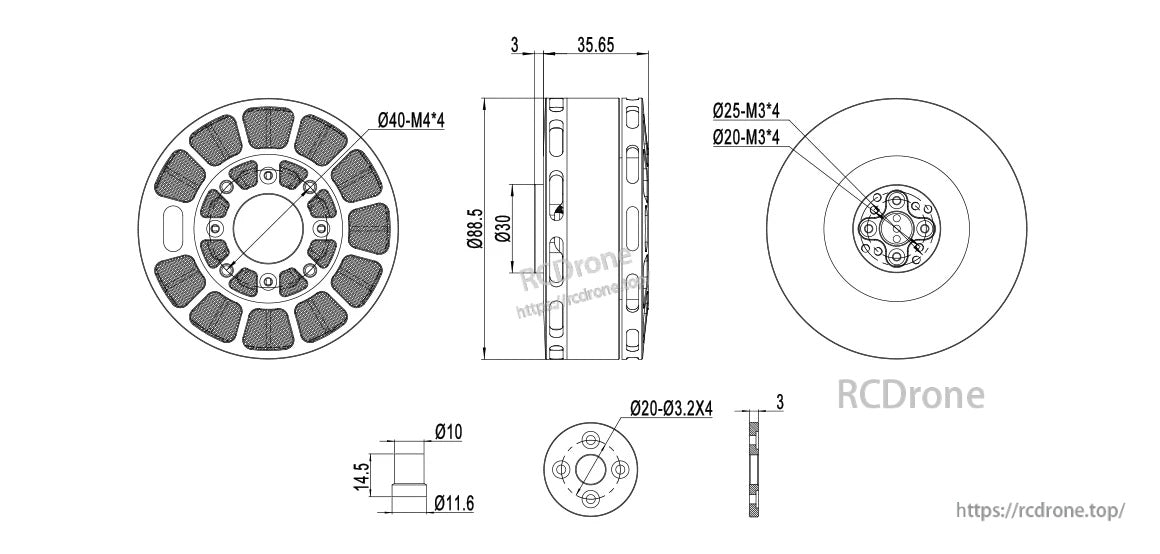

نقشه موتور MAD V8013 PRO IPE eVTOL ابعاد کلیدی نصب و الگوهای پیچ M3/M4 برای نصب هاب پروانه و قاب را ارائه می‌دهد.

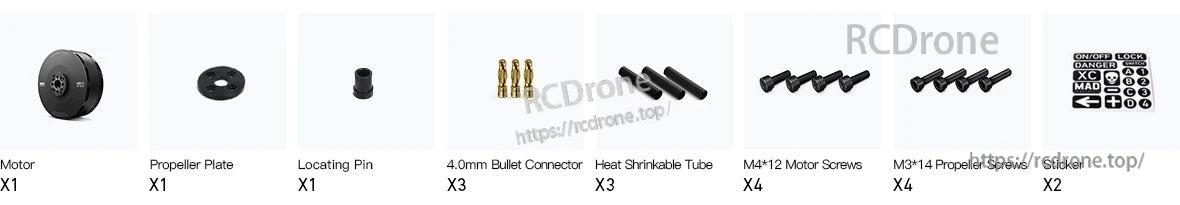

موتور MAD V8013 PRO شامل یک صفحه پروانه، پین مکان یاب، کانکتورهای بولت 4.0 میلی‌متری با پوشش حرارتی و پیچ‌های نصب M4 برای نصب است.

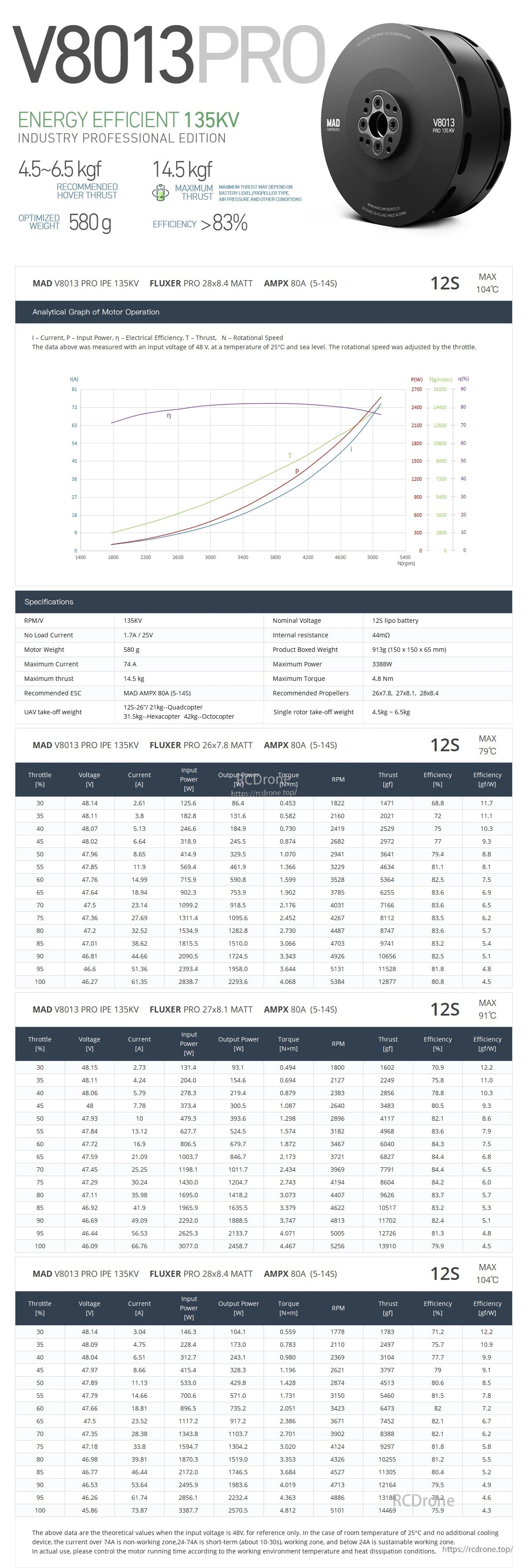

بررسی کلی موتور eVTOL MAD V8013 PRO شامل اعداد کلیدی مانند 135KV، محدوده عملیاتی 45–65 کیلوگرم و وزن موتور 580 گرم برای برنامه‌ریزی ساخت است.

مشخصات موتور MAD V8013 PRO 150KV شامل وزن 591 گرم، حداکثر ورودی 12S، >کارایی 80% و حداکثر نیروی پیشرانه تا 4.5–6.5 کیلوگرم است.

جزئیات

نقشه موتور MAD V8013 PRO الگوی نصب را با سوراخ‌های Ø25 M3×4 و Ø20 M3×4 و ابعاد کلی برای بررسی تناسب نشان می‌دهد.

کیت موتور MAD V8013 PRO شامل یک صفحه پروانه، پین مکان یاب، کانکتورهای بولت 4.0 میلی‌متری، لوله‌های پوشش حرارتی و پیچ‌های نصب M4 برای نصب آسان است.

مشخصات موتور eVTOL MAD V8013 PRO شامل وزن 580 گرم، عملیات 145 ولت و کارایی بالای 83% است.

موتور MAD V8013 PRO autocenter eVTOL دارای رتبه 150KV با حداکثر نیروی 15 کیلوگرم، وزن 591 گرم و درجه نفوذ IP35 است.

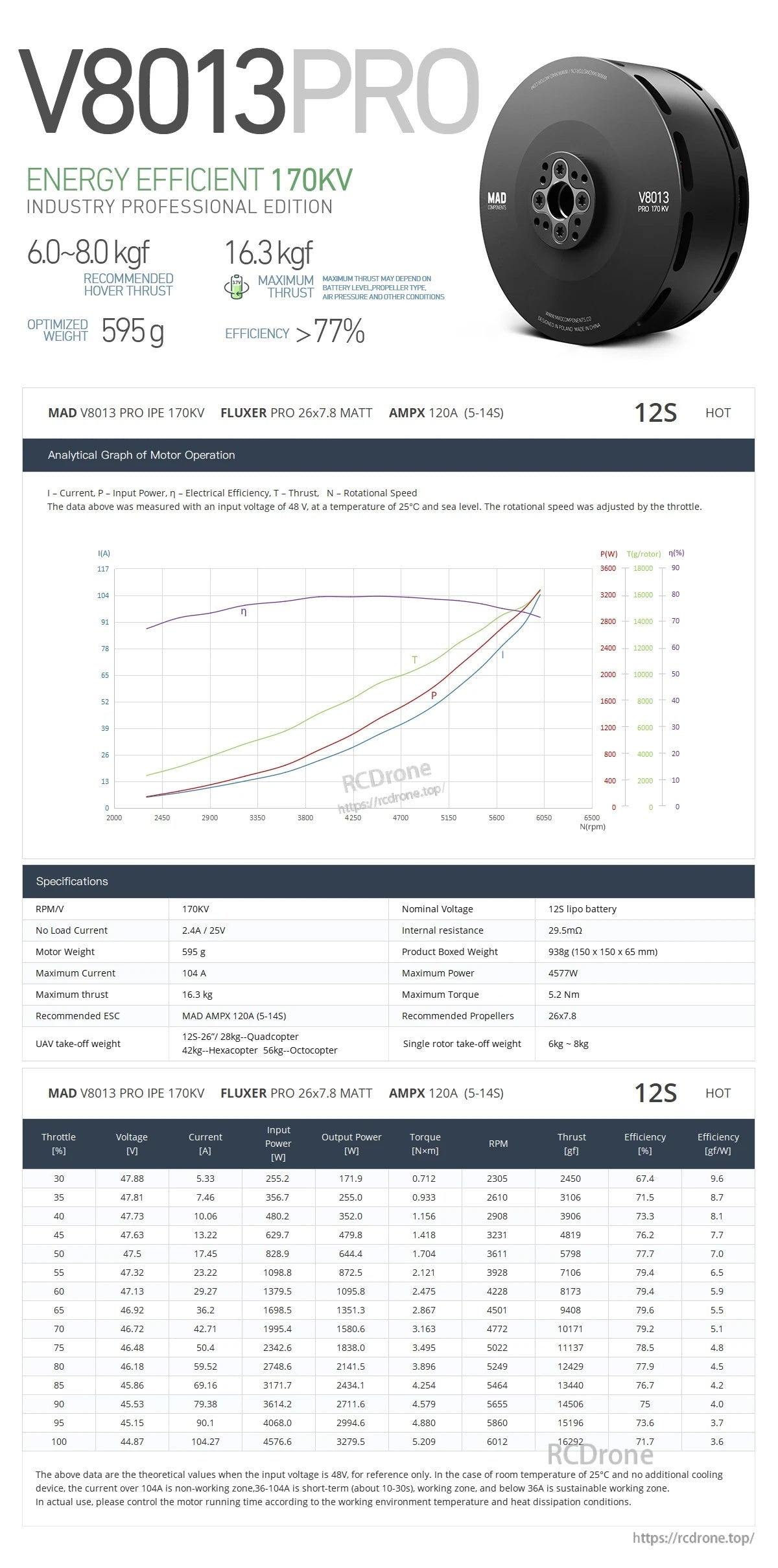

داده‌های موتور MAD V8013 PRO وزن 595 گرم، حداکثر نیروی 13.6 کیلوگرم‌فشار و کارایی بیش از 77% با تنظیم 12S را لیست می‌کند.
