بررسی اجمالی
موتور پهپاد هواپیمای eVTOL IPE MAD X5230 (شفت بلند) (مدل موتور: MAD X5230 IPE V1.0) یک موتور 230KV با 14 جفت قطب، حفاظت IP35 و دفع حرارت گریز از مرکز است.
ویژگیهای کلیدی
- رتبه KV: 230KV (برچسب IPE 230KV)
- استاتور ضد زنگ
- دفع حرارت گریز از مرکز: بله
- درجه حفاظت: IP35
- درجه سیم لاکی: 220°C
- تعادل موتور: 180°C; ≤10 mg
- تعادل روتور: ≤5 mg
مشخصات
| مدل موتور | MAD X5230 IPE V1.0 |
| KV (RPM/V) | 230 KV |
| تعداد جفت قطبها | 14 |
| استاتور | ضد زنگ |
| درجه سیم لاکی | 220°C |
| اندازه موتور | قطر: 60 x 116.5 mm |
| درجه حفاظت | IP35 |
| طول کابل | 100 mm 14# AWG (سیاه) سیلیکون |
| سوراخهای نصب پروپیلر | M8 مهره |
| قطر شفت | IN: 10 mm |
| سوراخهای نصب موتور | D:30 M4x4, D:44 M4x4 |
| بلبرینگ | EZO 6900ZZ x1; EZO 6800ZZ x2 |
| آزمایش اختلال | 500 V |
| جریان بدون بار | 2.9A / 20V |
| مقاومت داخلی | 22 میلیاهم |
| ولتاژ اسمی | باتری لیتیوم پلیمری 10-12S |
| وزن موتور | 575 گرم |
| حداکثر جریان | 82.8 آمپر |
| حداکثر توان | 3445 وات |
| حداکثر گشتاور | 3.۳۸ نیوتن متر |
| حداکثر نیروی رانش | ۱۲ کیلوگرم نیرو (برچسب)؛ ۱۲ کیلوگرم (جدول مشخصات) |
| ESC پیشنهادی | MAD AMPX 80A (۵-۱۴S) |
| پروپیلرهای پیشنهادی | ۲۰x۱۰، ۲۱x۱۰، ۲۲x۱۰ |
| وزن برخاستن روتور تک | ۴ کیلوگرم - ۶ کیلوگرم |
| وزن بستهبندی محصول | — |

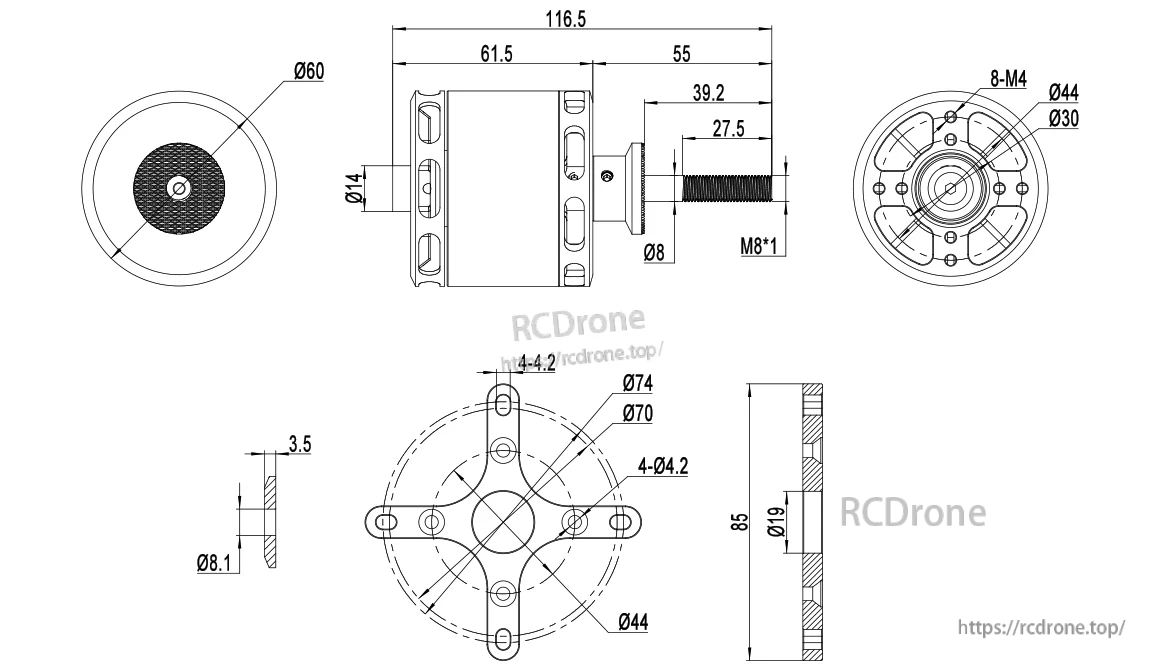

نقشه و سوراخهای نصب
- قطر بدنه: Ø۶۰
- طول کلی: ۱۱۶.۵
- ابعاد اضافی نشان داده شده: ۶۱.۵، ۵۵، ۳۹.۲، ۲۷.۵
- علامتگذاریهای شفت/رزوه نشان داده شده: Ø۸، M8*۱
- الگوی نصب نشان داده شده: ۸-M4، Ø۴۴، Ø۳۰
- ابعاد صفحه اضافی نشان داده شده: Ø۷۴، Ø۷۰، ۴-Ø۴.۲، Ø۴۴، ۳.۵، Ø۸.۱، ۸۵، Ø۱۹
- علامتگذاری اضافی نشان داده شده: Ø۱۴

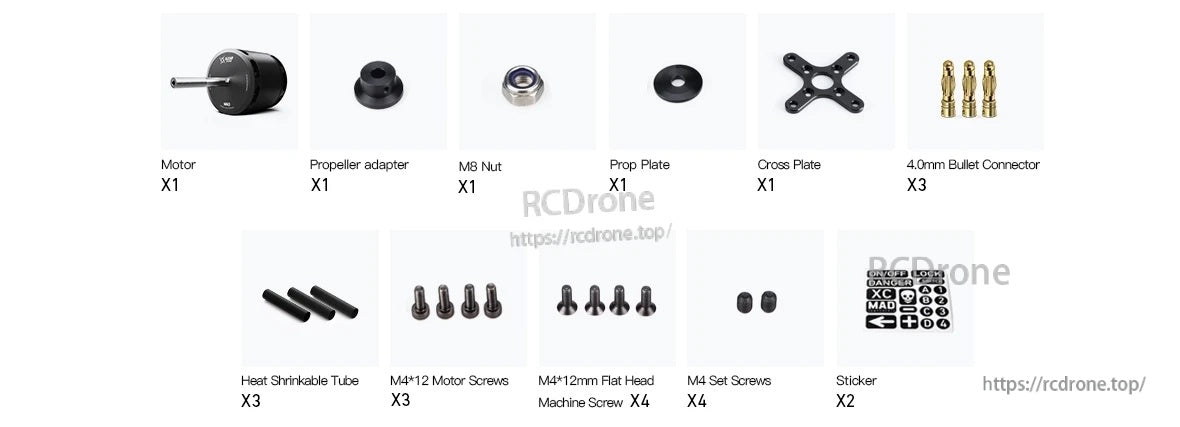

چه چیزی شامل میشود
- موتور x1
- آداپتور پروانه x1
- مهره M8 x1
- صفحه پروانه x1
- صفحه متقاطع x1
- کانکتور گلولهای ۴.۰mm x3
- لوله جمعشونده حرارتی x3
- پیچهای موتور M4*12 x3
- پیچ ماشین سر تخت M4*12mm x4
- پیچهای تنظیم M4 x4
- برچسب x2
برای بررسیهای سازگاری (تطابق پروانه/ESC/باتری) و پشتیبانی ساخت، با support@rcdrone.top. تماس بگیرید
دادههای عملکرد (برگه مشخصات)
- ترکیبهای پروانه/ESC آزمایش شده: FALCON 22*10 (10S)، FALCON 20*10 (12S)، FALCON 21*10 (12S) با AMPX 80A (5-14S)
- یادداشتهای برگه مشخصات: ولتاژ ورودی 48 ولت، دما 25 درجه سانتیگراد، سطح دریا؛ سرعت چرخش با گاز تنظیم شده است
- یادداشت منطقه کاری: بالای 83A منطقه غیرکاری است؛ 30-83A منطقه کاری کوتاهمدت (حدود 10-30 ثانیه)؛ زیر 30A منطقه کاری پایدار
- حداکثر دماهای ثبت شده به شرح زیر است: 72 درجه سانتیگراد (10S)، 87 درجه سانتیگراد (12S 20*10)، 106 درجه سانتیگراد (12S 21*10)
موتور بلند شفت MAD X5230 از شفت M8×1 و الگوی نصب 8×M4 استفاده میکند، با ابعاد دقیق برای نصب صحیح.
بسته موتور MAD X5230 IPE V1.0 شامل یک آداپتور پروانه، صفحات نصب، کانکتورهای گلولهای، لوله جمع شونده حرارتی، سختافزار و برچسبها برای نصب است.
جزئیات
طرح موتور بلند شفت MAD X5230 ابعاد کلیدی و چیدمان سوراخهای نصب را برای نصب دقیق ارائه میدهد.
بسته موتور MAD X5230 شامل یک آداپتور پروانه، پایه صفحه متقاطع، مهره M8، صفحه پروانه، کانکتورهای بولت، پیچها، لولههای حرارتی و برچسبها برای نصب است.

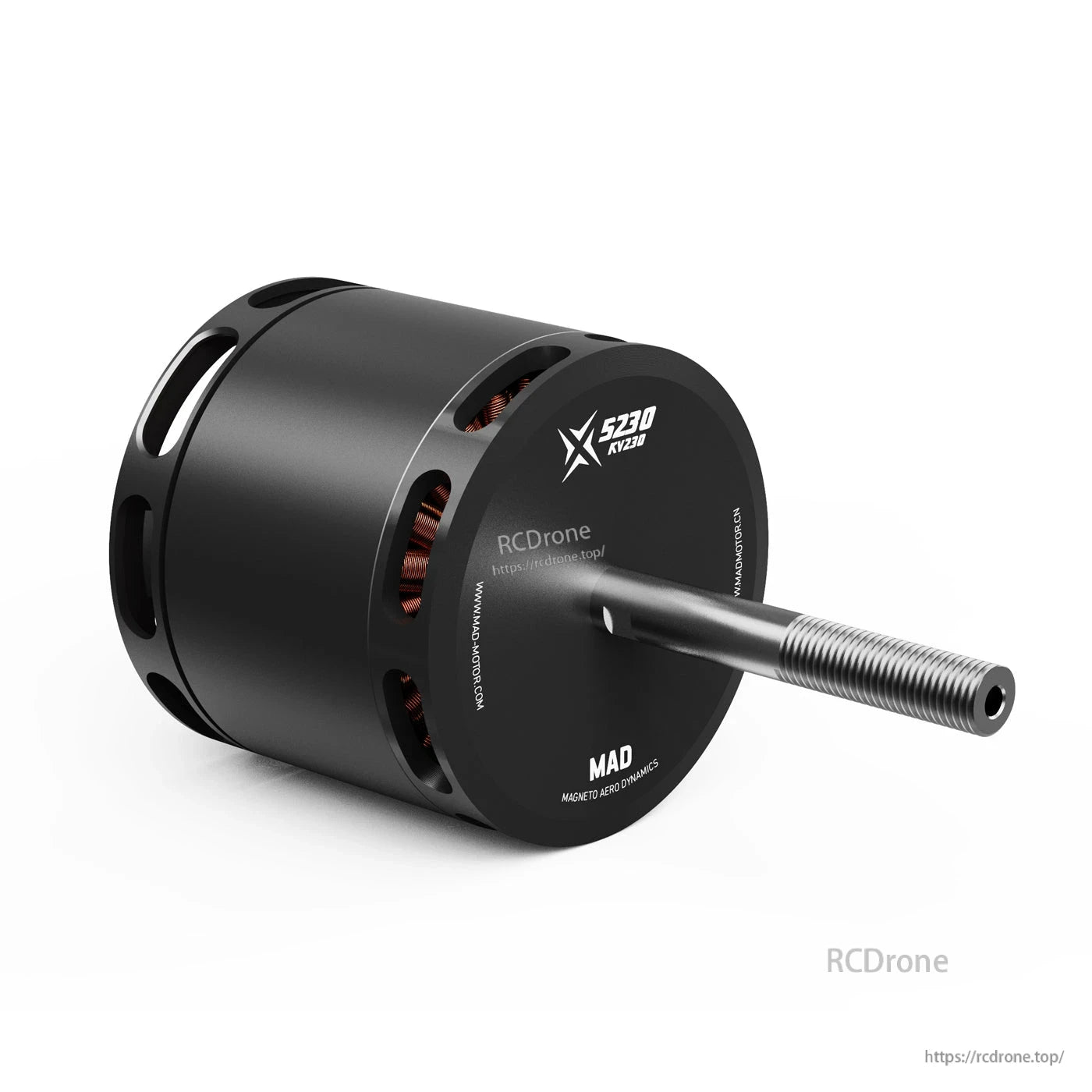

موتور بلند شفت MAD X5230 IPE 230KV شامل دادهها و مشخصات کلیدی عملیاتی مانند وزن 575 گرم و حداکثر نیروی 12 کیلوگرم است.
