موتور پهپاد هواپیمای eVTOL مدل MAD X8030 (IPE V1.0) با 160KV/190KV، استاندارد IP35، شفت 12 میلی‌متری، 14 جفت قطب

بررسی اجمالی

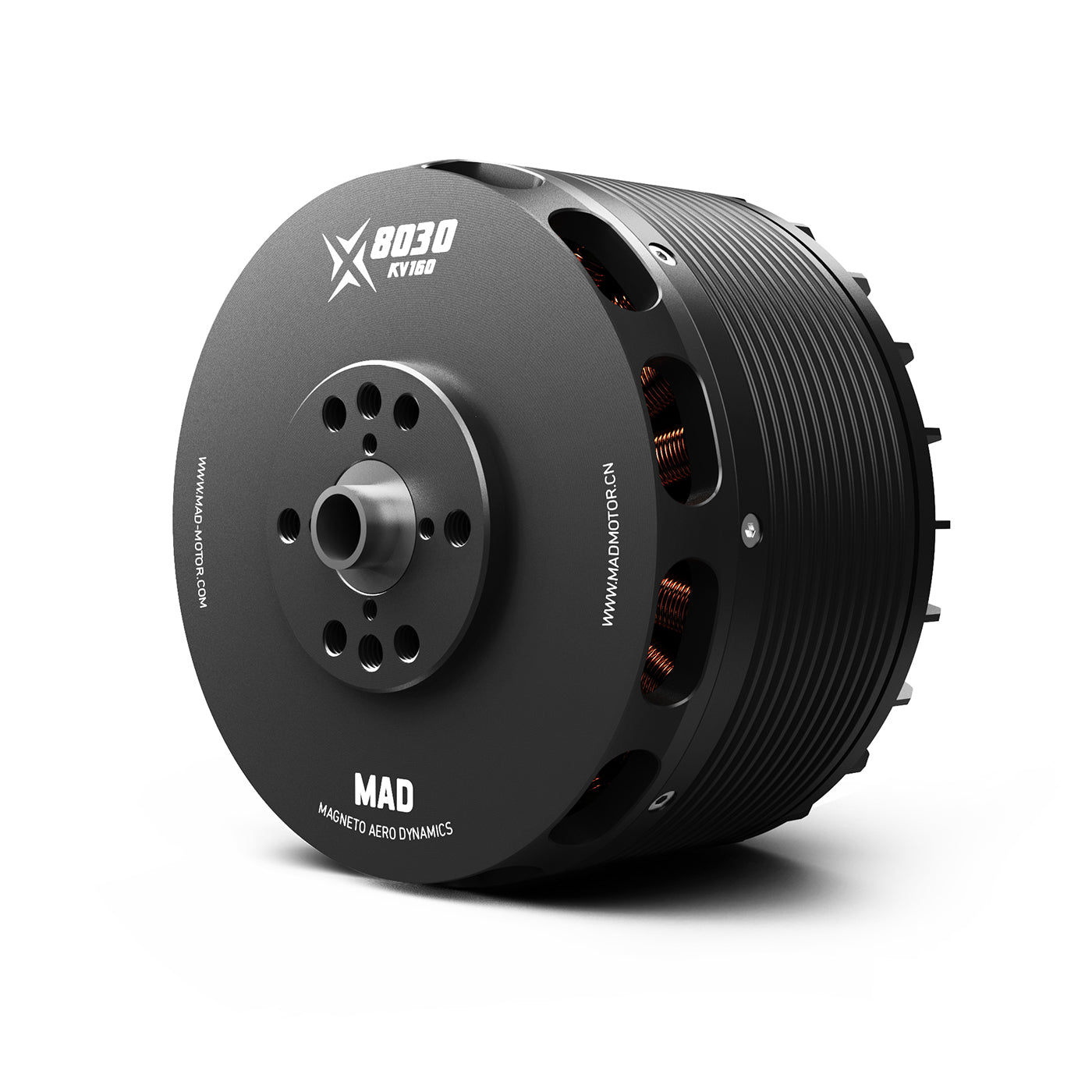

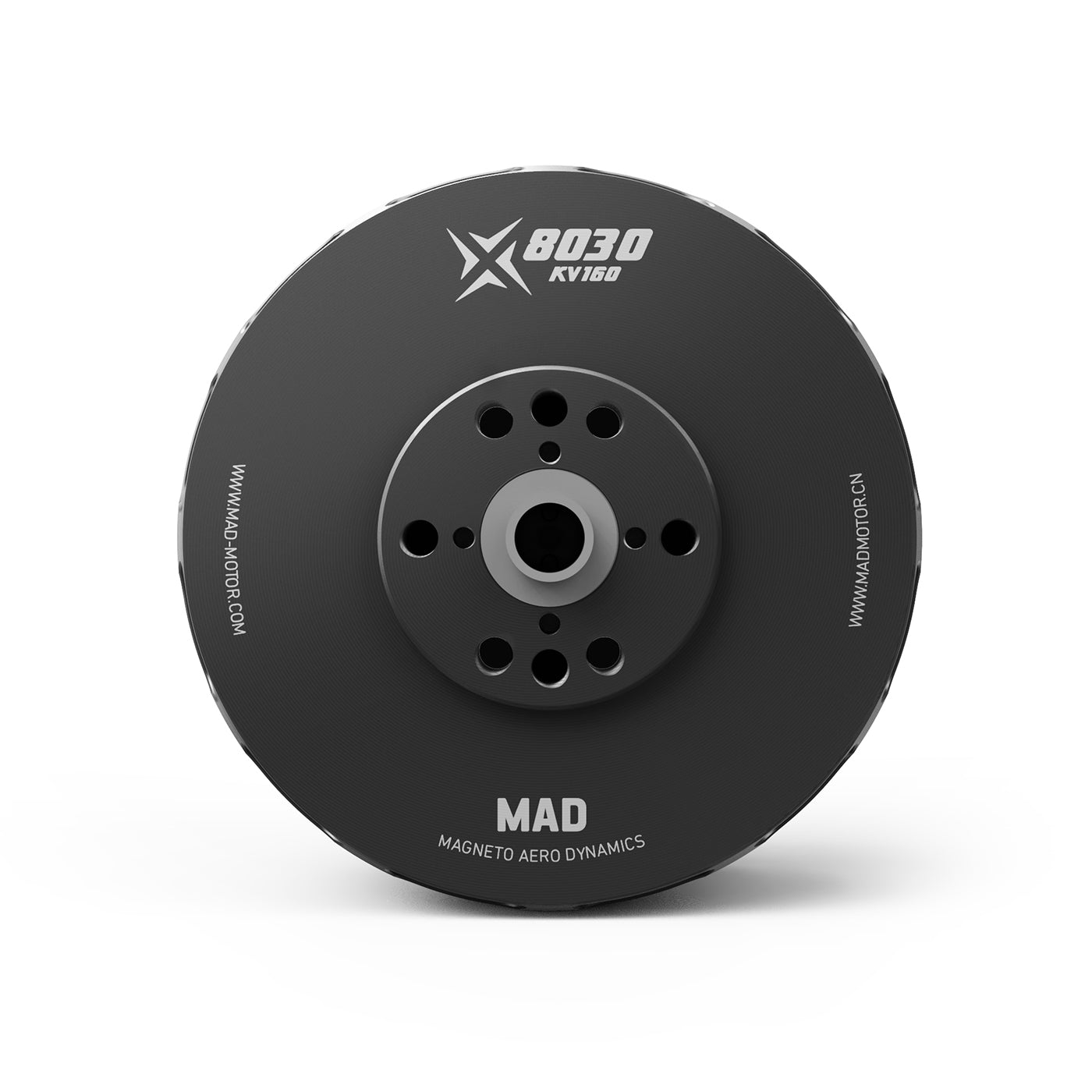

موتور پهپاد MAD X8030 یک موتور هواپیمای eVTOL است که برای هواپیماهای VTOL الکتریکی و سیستم‌های قدرت چند روتوره طراحی شده است. این لیست شامل داده‌های موتور MAD X8030 IPE V1.0 به همراه اطلاعات پیکربندی 160KV و 190KV است.

ویژگی‌های کلیدی

• مدل موتور: MAD X8030 IPE V1.0
• 14 جفت قطب
• استاتور ضد زنگ
• انتقال حرارت گریز از مرکز: بله
• رتبه حفاظت: IP35
• کنترل تعادل: تعادل روتور 0 میلی‌گرم؛ تعادل موتور 0 میلی‌گرم

برای سوالات مربوط به ادغام و سازگاری (ESC، آداپتور پروپ، نصب)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

مشخصات

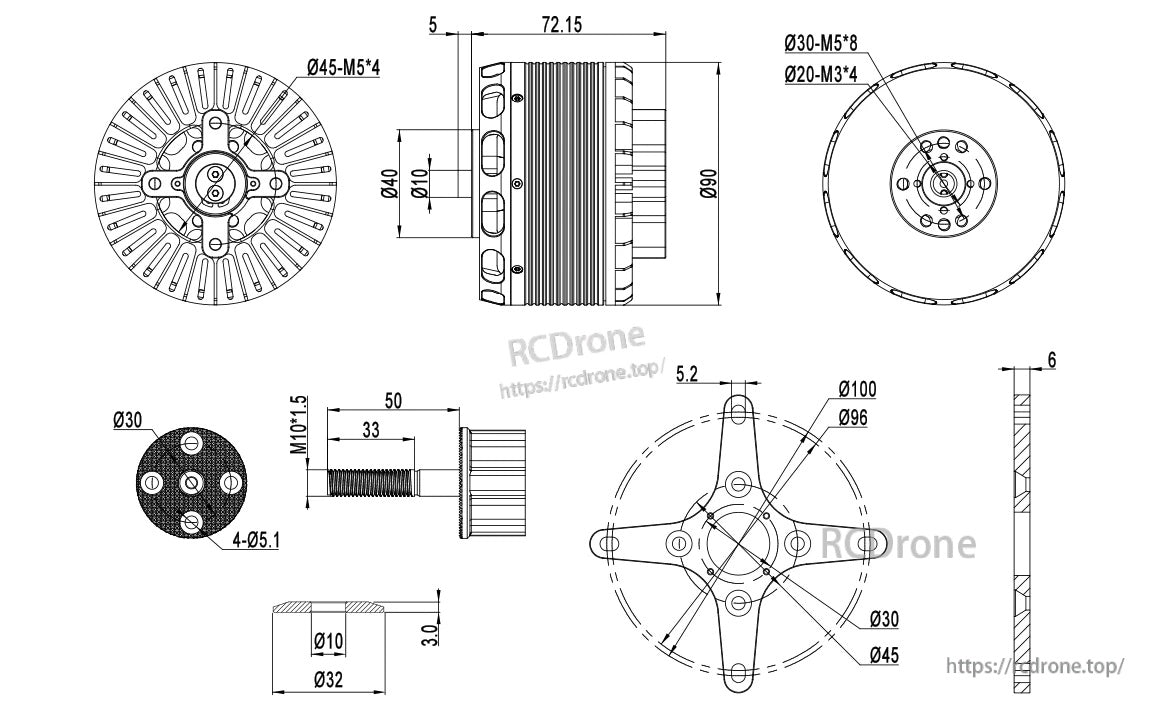

برچسب‌های طراحی (میلی‌متر)

• ۰۴۵-M5*۴
• ۵; ۷۲.۱۵
• ۰۴۰; ۰۱۰; ۰۹۰
• ۰۳۰-M5*۸; ۰۲۰-M3*۴
• ۰۳۰; ۴-۰۵.۱
• M10*۱.۵; ۵۰; ۳۳
• ۰۱۰; ۰۳۲; ۳.
0
• 5.2; 0100; 096
• 030; 045
• 6

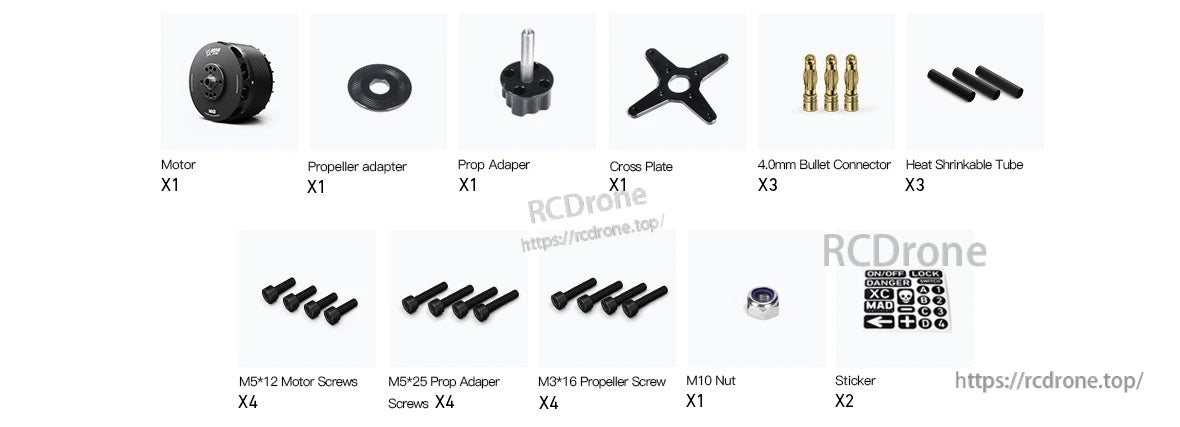

موارد موجود

• موتور x1
• آداپتور پروپیلر x1
• آداپتور پروپ x1
• صفحه متقاطع x1
• کانکتور بولت 4.0mm x3
• لوله جمع شونده حرارتی x3
• پیچ موتور M5*12 x4
• پیچ آداپتور پروپ M5*25 x4
• پیچ پروپیلر M3*16 x4
• مهره M10 x1
• برچسب x2

گزینه‌های KV

MAD X8030 IPE 160KV

• نیروی شناوری پیشنهادی: 6.5~9.5 kgf
• حداکثر نیروی شناوری: 22.7 kgf
• وزن بهینه: 1157.5 g
• ولتاژ نامی: باتری لیتیوم پلیمر 12S
• ESC پیشنهادی: MAD AMPX 150A (5-14S)
• حداکثر جریان: 139.9 A
• حداکثر قدرت: 6348 W
• مقاومت داخلی: 9.5 m
• حداکثر گشتاور: 7.66 Nm
• پروانه‌های پیشنهادی: 24x10، 25x10، 26x12، 27x12
• وزن برخاست UAV: 12S-27" / 38kg--کوادکوپتر؛ 57kg--هکساکوپتر؛ 76kg--اکتاکوپتر
• وزن برخاست روتور تک: 6.5kg~9.5kg
• برچسب: 12S; حداکثر 101 C

یادداشت عملیاتی: داده‌ها در ولتاژ ورودی 48 V، در دمای 25 C و در سطح دریا اندازه‌گیری شده‌اند؛ سرعت چرخش با گاز تنظیم شده است.

یادداشت مرجع: مقادیر نظری در 48V هستند. با دمای محیط 25 C و بدون دستگاه خنک‌کننده اضافی: جریان بالای 129A منطقه غیرکاری است؛ 44-129A منطقه کاری کوتاه‌مدت (حدود 10-30 ثانیه) است؛ زیر 44A منطقه کاری پایدار است. زمان کارکرد موتور را بر اساس دمای محیط کار و شرایط دفع حرارت کنترل کنید.

MAD X8030 IPE 190KV

• نیروی شناوری پیشنهادی: 6.5~9.5 kgf
• حداکثر نیروی شناوری: 21.5 kgf
• وزن بهینه‌شده: 1141.5 g
• ولتاژ اسمی: باتری لیتیوم پلیمری 12S
• ESC پیشنهادی: MAD AMPX 150A (5-14S)
• حداکثر جریان: 146.1 A
• حداکثر توان: 5870 W
• مقاومت داخلی: 7.5 m
• حداکثر گشتاور: 6.5 Nm
• پروپیلرهای پیشنهادی: 24x10، 25x10
• وزن برخاست UAV: 12S-27" / 38kg--کوادکوپتر; 57kg--هکسا کوپتر; 76kg--اکتا کوپتر
• وزن برخاست روتور تک: 6.5kg~9.5kg
• برچسب: 12S; MAX 98 C

یادداشت عملیاتی: داده‌ها در ولتاژ ورودی 48 V، در دمای 25 C و در سطح دریا اندازه‌گیری شده‌اند؛ سرعت چرخش با گاز تنظیم شده است.

یادداشت مرجع: مقادیر نظری در 48V. با دمای محیط 25 C و بدون دستگاه خنک‌کننده اضافی: جریان بالای 146A منطقه غیرکاری است؛ 50-146A منطقه کاری کوتاه‌مدت (حدود 10-30 ثانیه) است؛ زیر 50A منطقه کاری پایدار است. زمان کارکرد موتور را بر اساس دمای محیط کاری و شرایط دفع حرارت کنترل کنید.

جزئیات

ابعاد موتور MAD X8030 و الگوهای سوراخ پیچ (M5 و M3) به تطابق پایه و آداپتور پروپ با ساخت eVTOL شما کمک می‌کند.

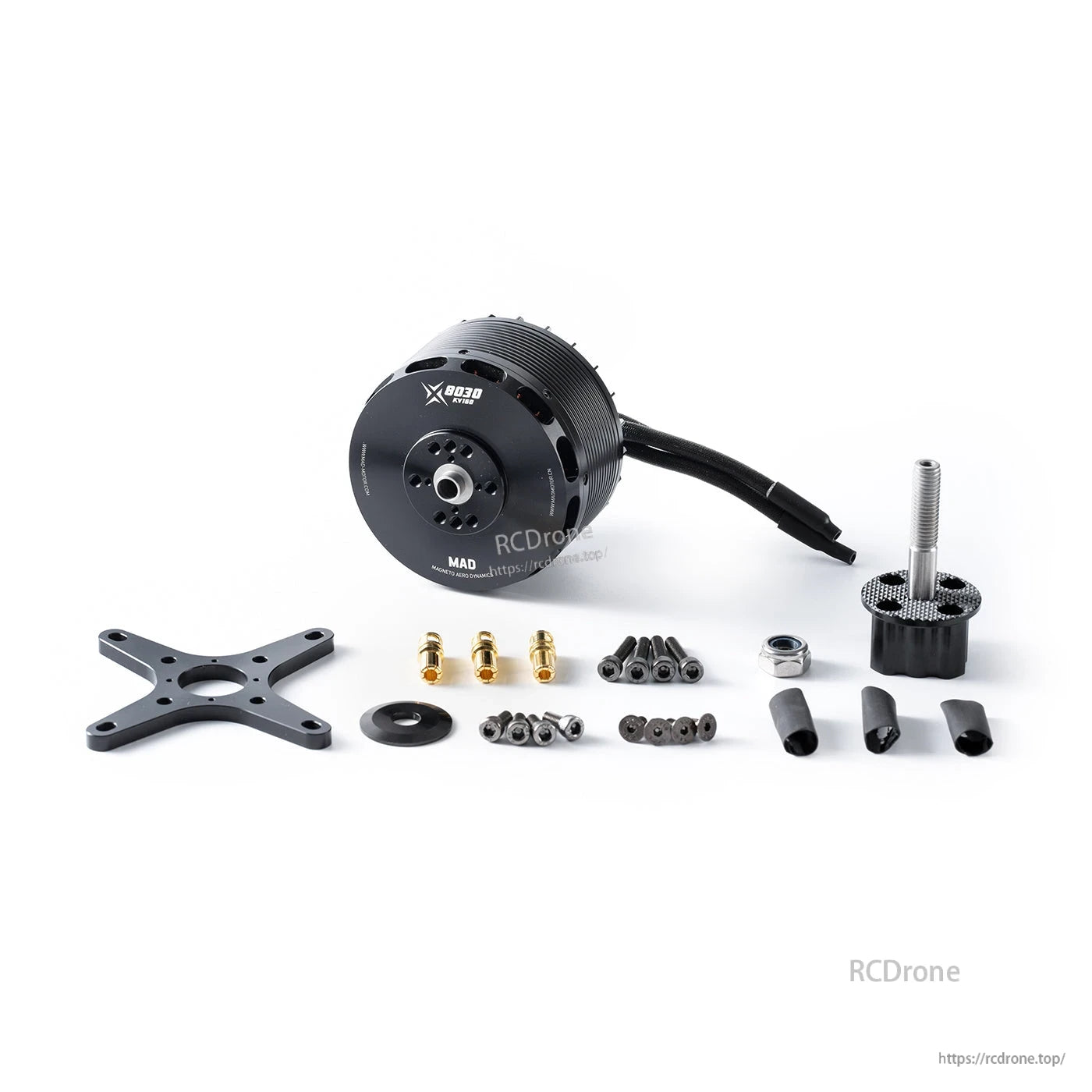

کیت موتور MAD X8030 شامل یک آداپتور پروپ، صفحه متقاطع، کانکتورهای بولت 4.0 میلی‌متری، لوله‌های حرارتی و پیچ‌های نصب برای یک نصب کامل است.

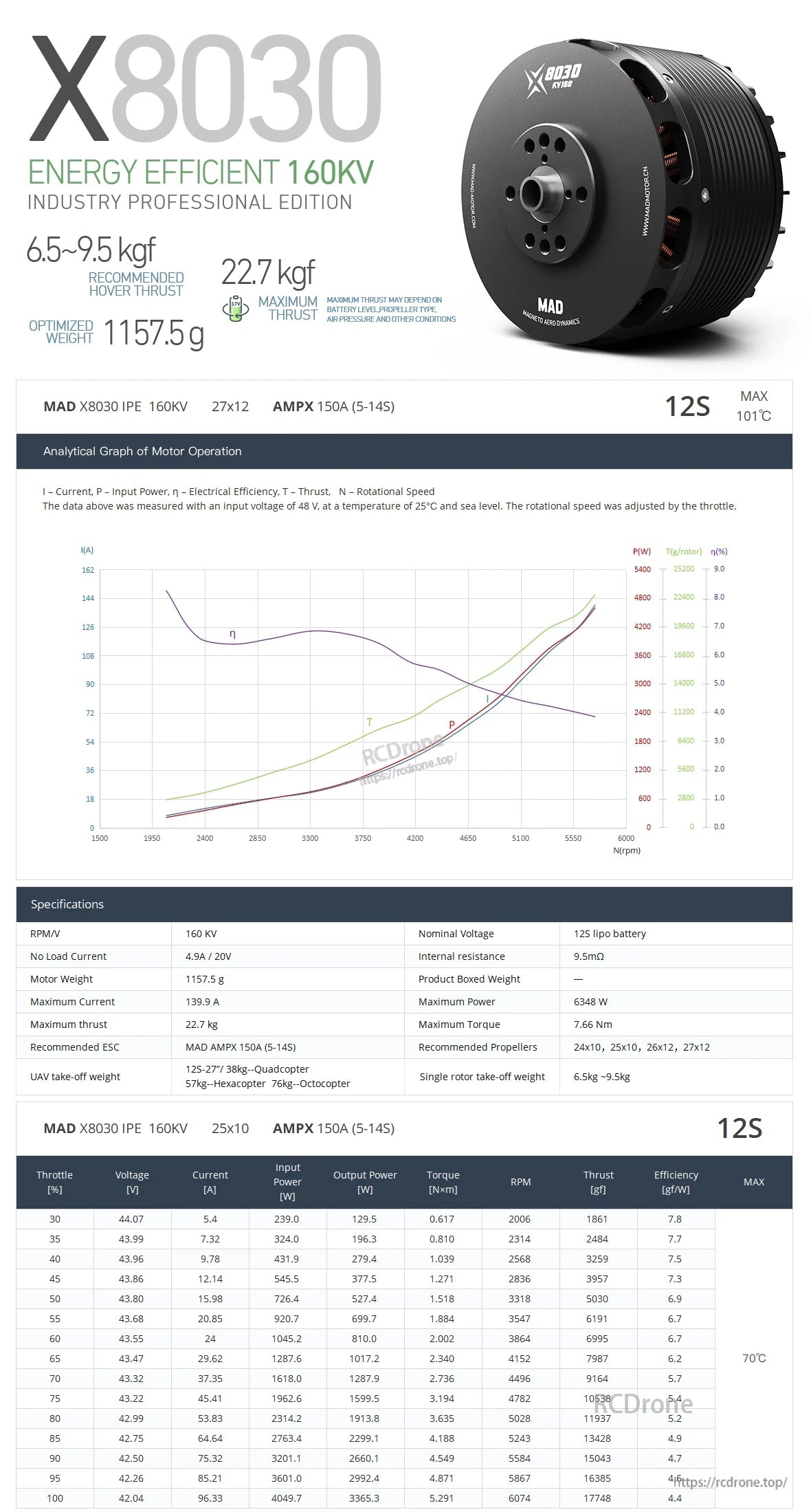

مستندات موتور MAD X8030 160kV حداکثر ولتاژ 12S، وزن 1157.5 گرم و منحنی‌های عملکرد نیروی رانش را برای کمک به برنامه‌ریزی سیستم قدرت فهرست می‌کند.

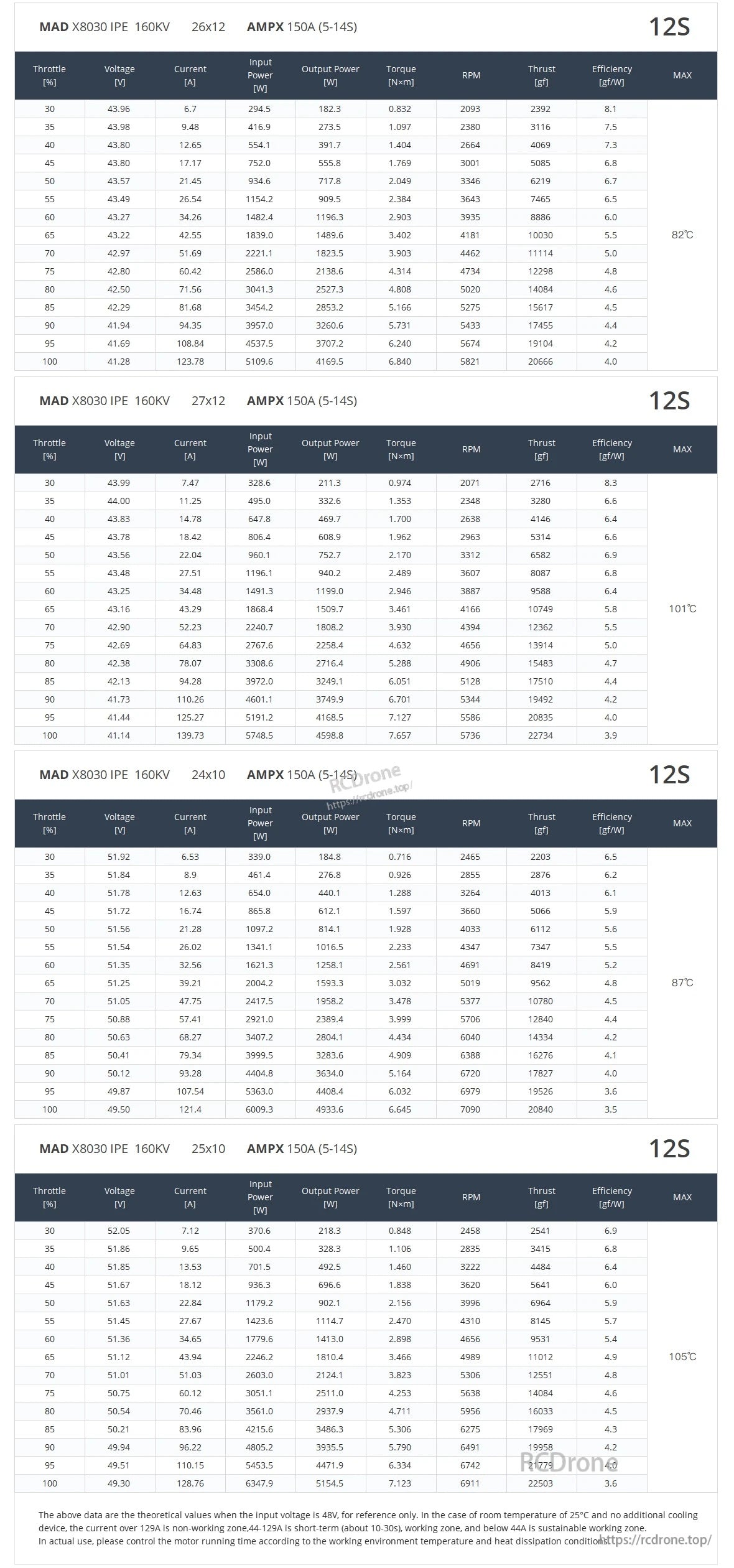

داده‌های آزمایش موتور MAD X8030 برای یک تنظیم 12S شامل مراحل گاز با جریان، دور در دقیقه، نیروی رانش و کارایی است تا به انتخاب پروپ و تنظیم قدرت کمک کند.

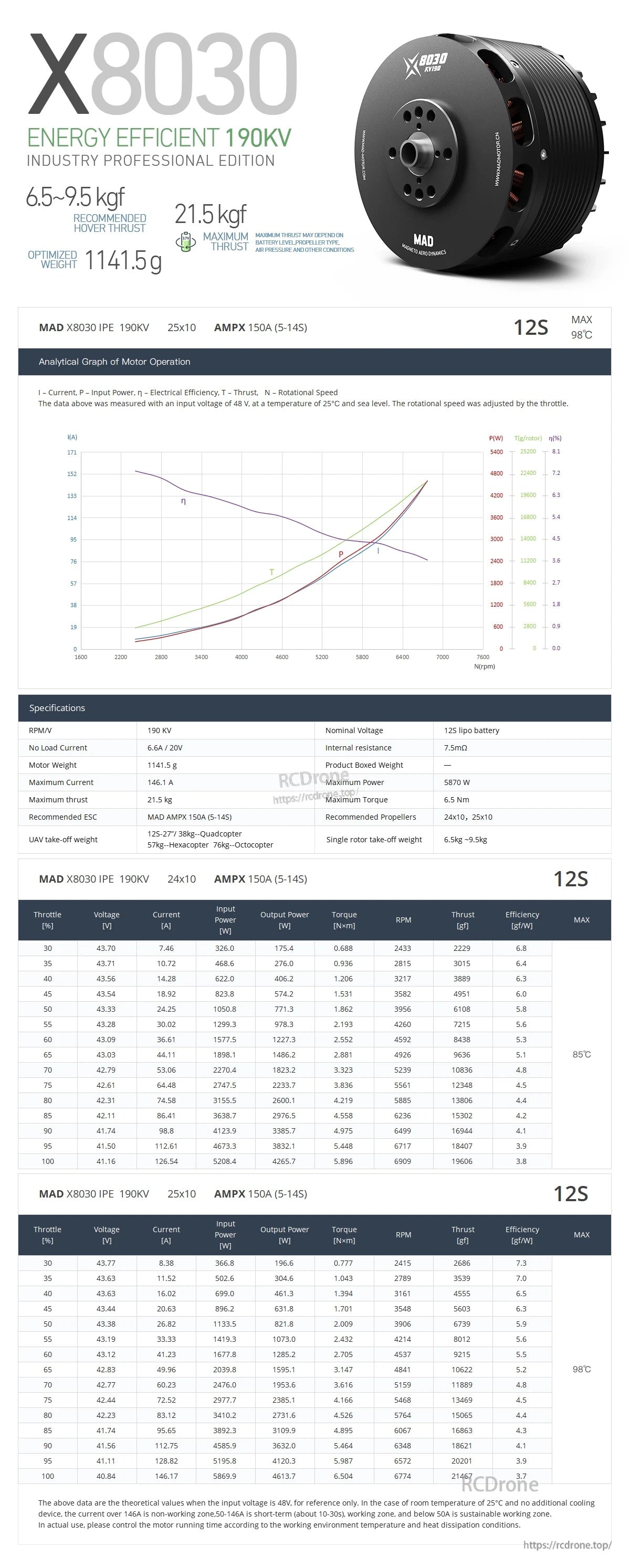

موتور MAD X8030 190KV یک موتور درون‌سوز eVTOL/هواپیما با کارایی انرژی بالا است که منحنی‌های آزمایشی منتشر شده و مشخصات کلیدی مانند حداکثر نیروی رانش 21.5 کیلوگرم‌فورس و وزن 1141.5 گرم را دارد.
