موتور کوادکوپتر MAD BSC 4720 430KV (مدل BSC4720 V1.0) 12N14P، ابعاد 56x67.1 میلیمتر، مهره M6، پیچ 30 میلیمتری M4x4
موتور کوادکوپتر MAD BSC 4720 430KV (مدل BSC4720 V1.0) 12N14P، ابعاد 56x67.1 میلیمتر، مهره M6، پیچ 30 میلیمتری M4x4
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
موتور پهپاد FPV MAD BSC 4720 430KV (MAD BSC4720 V1.0) یک موتور بیصدا از سری BSC است که برای مبتدیان و علاقهمندان با تجربه طراحی شده و تعادلی بین هزینه و کیفیت را ارائه میدهد. برای گزینهای با دوامتر و با تمرکز بر زیبایی از همان نوع، سری FS یک جایگزین است.
ویژگیهای کلیدی
- رتبه KV: 430KV
- تعادل روتور: ≤5 mg
- وزن بهینه: 330 g
- حداکثر نیروی رانش: 9.12 kgf (شرایط آزمایش توسط سازنده ذکر شده است)
مشخصات
| مدل موتور | MAD BSC4720 V1.0 | KV (RPM/V) | 430 KV |
| تعداد جفت قطبها | 12N14P | اندازه موتور | D:56x67.1mm |
| تعادل روتور | ≤5 mg | قطر شفت | داخل: 8 mm |
| سوراخهای نصب پروپیلر | M6 مهره | سوراخهای نصب موتور | D:30 M4×4 |
| طول کابل | 600mm 14# Awg(سیاه) سیلیکون | مقاومت داخلی | 29mΩ |
| جریان بدون بار | 2.5 A / 10V | جریان حداکثر | 100 A |
| قدرت حداکثر | 3008 W | نیروی حداکثر | 9.۱۲ کیلوگرم |
| وزن موتور | ۳۳۰ گرم | وزن بستهبندی محصول | ۴۰۰ گرم |
سوراخهای طراحی و نصب
- قطر موتور: Ø۵۶
- طول موتور: ۶۷.۱
- ابعاد جانبی: ۲۲.۳
- رشته شفت پروانه: M6
- سوراخهای جلو: Ø۱۲-M3x2
- الگوی نصب: Ø۳۰-M4x4
دادههای عملکرد (از جدول ارائه شده)
- پروانههای آزمایشی مرجع: HQ15*7*3 و HQ13*9*3
- ولتاژ مرجع: ۶S و ۸S
- یادداشتها: دادهها در ورودی ۳۲ ولت، ۲۵ درجه سانتیگراد، سطح دریا اندازهگیری شدهاند؛ سرعت چرخش با گاز تنظیم شده است. نتایج ممکن است بسته به سطح باتری، نوع پروانه، فشار هوا و شرایط دیگر متفاوت باشد.
پشتیبانی
برای سوالات مربوط به سازگاری (پروانه، ESC، تنظیم باتری) یا پشتیبانی ساخت، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

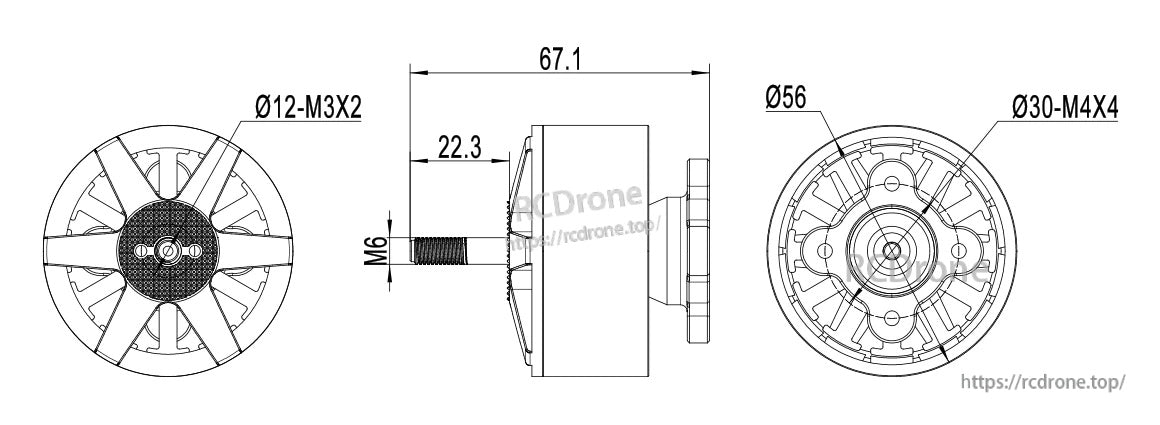

MAD ابعاد موتور BSC 4720 430KV شامل یک قوطی Ø56، الگوی نصب Ø30 M4x4 و یک شفت M6 با رزوه برای برنامهریزی نصب است.
جزئیات
نقشه موتور MAD BSC 4720 430KV ابعاد کلیدی و الگوهای نصب را فهرست میکند تا به تأیید تناسب در ساخت FPV شما کمک کند.

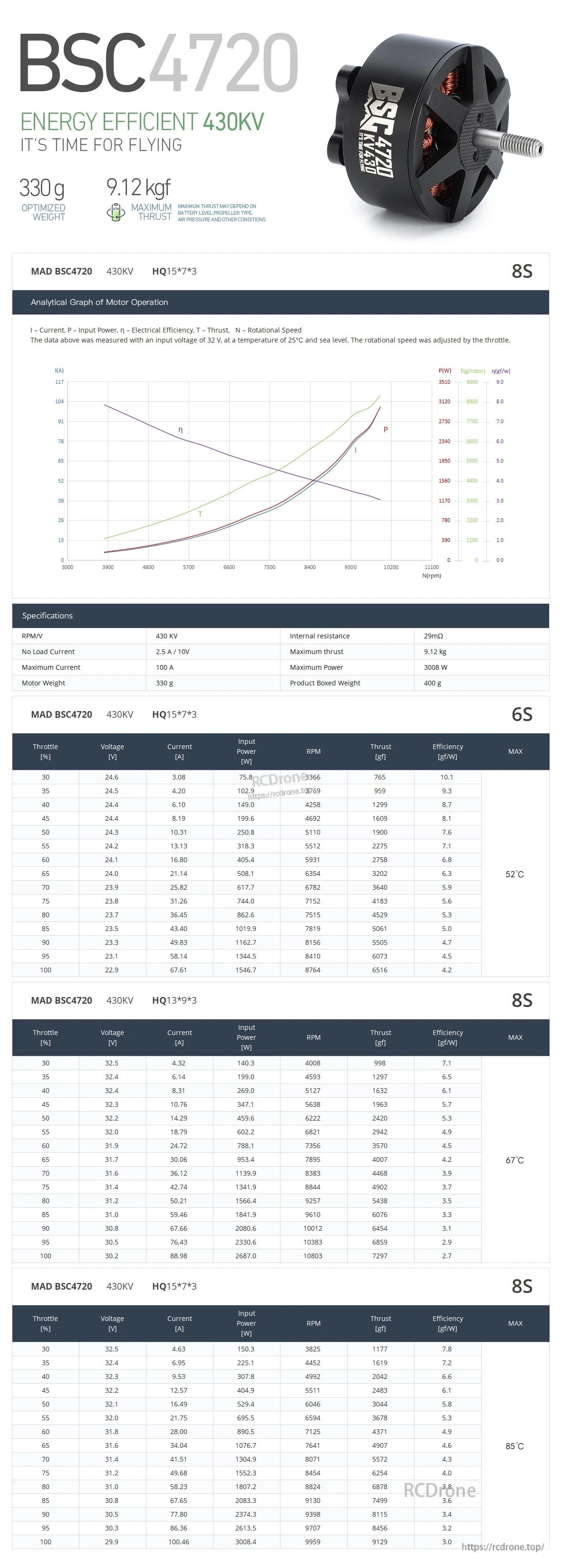

موتور MAD BSC4720 430KV شامل منحنیهای عملکرد و دادههای آزمایش مانند وزن 330 گرم و حداکثر 9.12 کیلوگرم نیروی رانش برای پشتیبانی از برنامهریزی پروپ و قدرت است.
