بررسی اجمالی

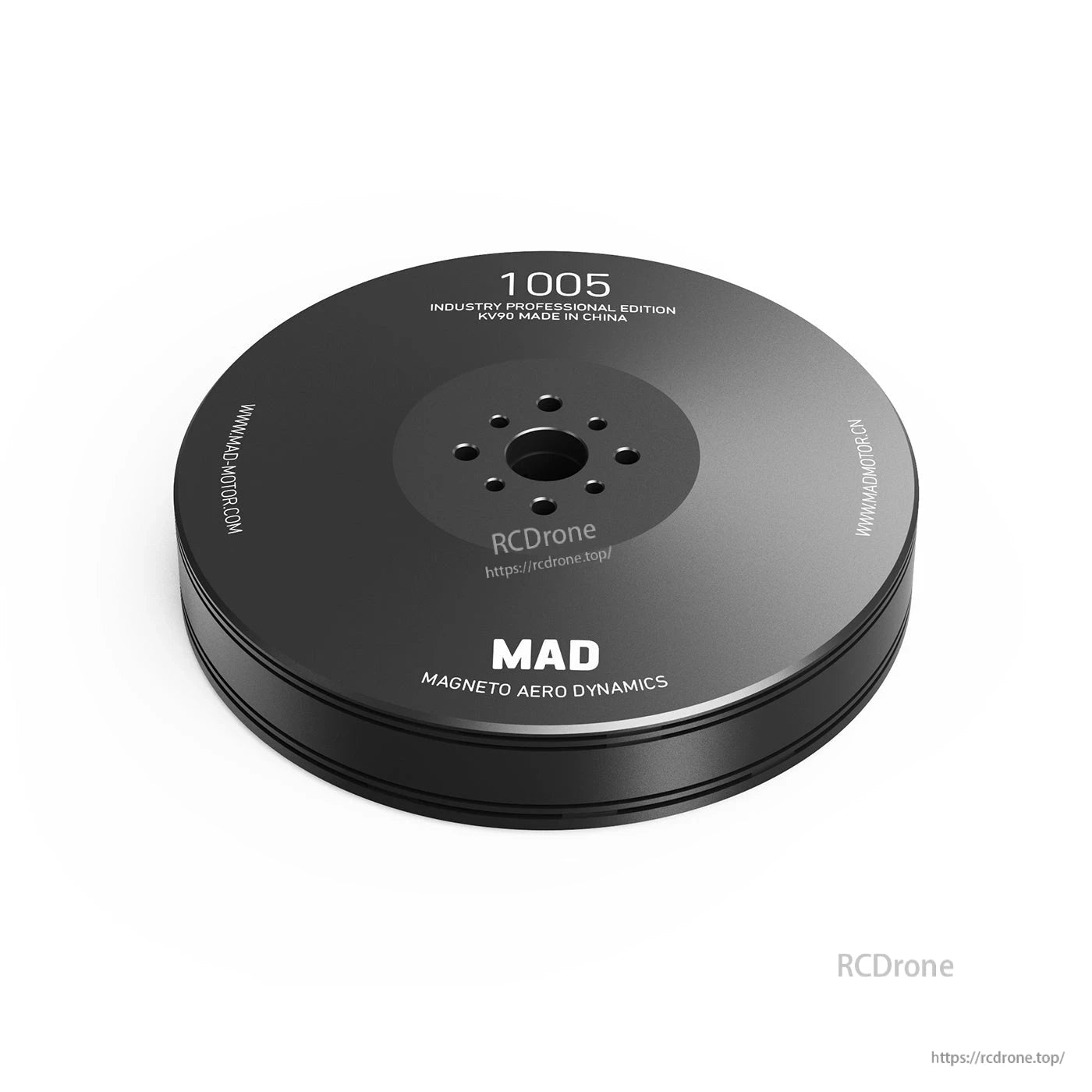

موتور MAD 1005 IPE یک موتور پهپاد 90KV است که برای ساختهای چند روتور با پایداری و ماندگاری طولانی و همچنین تنظیمات بلند کردن روتور تک متوسط تا سنگین طراحی شده است، از جمله استفاده با پروپیلرهای کربن فیبر 32 اینچی. این موتور برای نیروی پیشرانه پایدار در محدوده 3.5~4.5 کیلوگرم مشخص شده است (که همچنین به عنوان نیروی پیشرانه معلق توصیه شده 3.5~4.5 کیلوگرم در برگه عملکرد نشان داده شده است)، با حداکثر نیروی پیشرانه 10.1 کیلوگرم (10.1 کیلوگرم در برگه عملکرد) در 12S.
ویژگیهای کلیدی
- حداکثر نیروی پیشرانه: 10.1 کیلوگرم (10.1 کیلوگرم در برگه عملکرد)
- نیروی پیشرانه پایدار: 3.5~4.5 کیلوگرم (3.5~4.5kgf نیروی شناور پیشنهادی در برگه عملکرد)
- ولتاژ پشتیبانی: 12S
- وزن موتور: 320g
- کارایی: 12g/W
- کارایی الکتریکی: >82% (برگه عملکرد)
- عمر خدمات تأیید شده: بیش از 1000 ساعت
- ESC پیشنهادی (فهرست شده): FOC 60A 12S; MAD AMPX 40A (5-14S)
مشخصات
| مدل موتور | MAD1005 IPE |
| KV (RPM/V) | 90KV |
| ولتاژ اسمی | 12S |
| نیروی پایدار | 3.5~4.5kg |
| نیروی شناور پیشنهادی (برگه عملکرد) | 3.5~4.5kgf |
| حداکثر نیروی محرکه | 10.1kg |
| حداکثر نیروی محرکه (برگه عملکرد) | 10.1kgf |
| وزن موتور | 320 گرم |
| جریان بدون بار | 0.9A / 30V |
| جریان حداکثر | 34A |
| مقاومت داخلی | 144mΩ |
| توان حداکثر | 1636W |
| گشتاور حداکثر | 3.9 Nm |
| تعداد جفت قطبها | 21 |
| استاتور | تایوان / ضد زنگ |
| درجه سیم لاکی | 180°C |
| درجه آهنربا | 150°C |
| اندازه موتور | D:107×22.5mm |
| درجه حفاظت | حفاظت در برابر باران |
| انتقال حرارت گریز از مرکز | مستقل |
| تعادل روتور | ≤5 mg |
| تعادل موتور | ≤10 mg |
| قطر شفت | IN: 17mm |
| سوراخهای نصب موتور | D:32 M4×4 |
| سوراخهای نصب پروپیلر | D:20 M3×4, D:23 M4x4 |
| طول کابل | 100 mm 16# Awg (سیاه) سیلیکون |
| بلبرینگ | EZO 6803ZZ*2; EZO 6706-2RU |
| آزمایش مخرب | 500 V |
| پروپیلرهای توصیه شده (برگه عملکرد) | 30x10; CB2 PRO 30x10.5; 32x9.6; CB2 PRO 32x11 |
| وزن برخاست UAV (برگه عملکرد) | 12S-32"/ 14kg-کوادکوپتر; 21kg-هکسا کوپتر; 28kg-اکتا کوپتر |
| وزن برخاست روتور تک (برگه عملکرد) | 3.5kg ~ 4.5kg |
| وزن بستهبندی محصول (برگه عملکرد) | 691 g (200 x 150 x 70mm) |
ابعاد سوراخهای طراحی و نصب
| قطر خارجی (طراحی) | 107 |
| ضخامت بدنه (طراحی) | 24 |
| ابعاد مرحله/افزایش (طراحی) | 4.3 |
| طول کابل نشان داده شده (نقشه) | 100 |
| الگوهای سوراخ نصب پروپ نشان داده شده (نقشه) | Ø20-M3*4; Ø23-M4*4 |
| الگوی سوراخ نصب موتور نشان داده شده (نقشه) | Ø32-M4*4 |
| ویژگیهای اضافی نشان داده شده (نقشه) | Ø20-Ø3.2×4; Ø6; 14.5; 10; 11.6; 3; 1 |
کاربردها
- ساخت UAV صنعتی
- پهپادهایی که بارهای متوسط تا سنگین را حمل میکنند
- پلتفرمهای چند روتوره با ماندگاری طولانی که به نیروی پایدار و دوام نیاز دارند
برای تطابق ESC/پروپ و بررسی سازگاری نصب، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

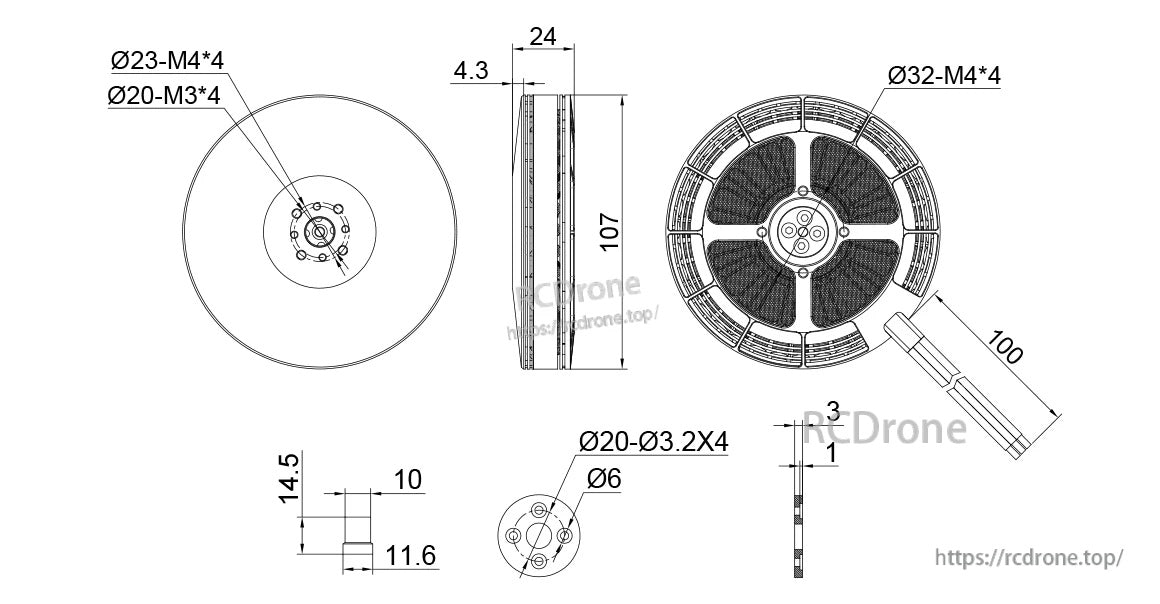

ابعاد موتور MAD 1005 IPE 90KV و الگوهای سوراخ پیچ برای برنامهریزی نصب، فاصله و فضای شفت طراحی شدهاند.

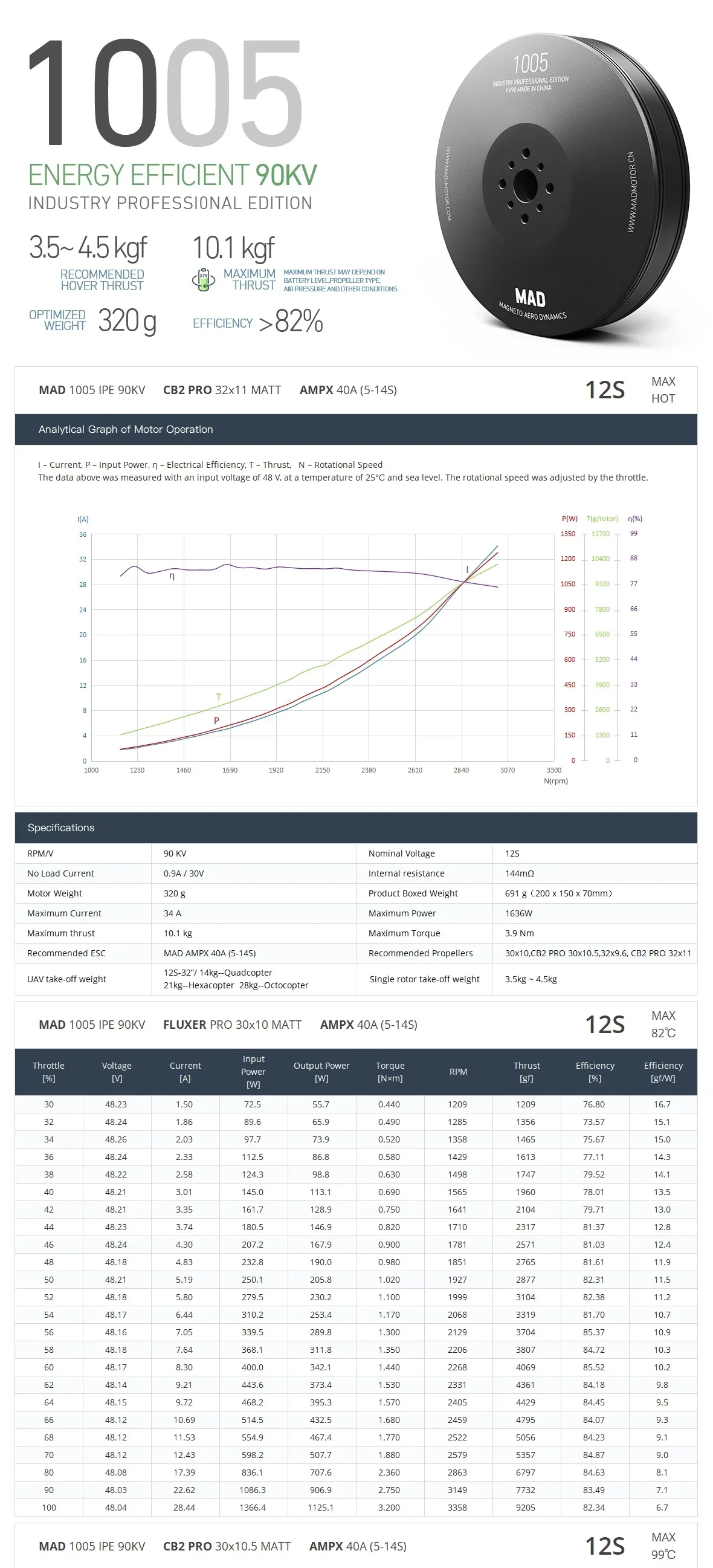

مشخصات موتور MAD 1005 IPE 90KV شامل منحنی کارایی، ارقام کلیدی عملکرد و حداکثر تنظیم 12S به وضوح مشخص شده است.

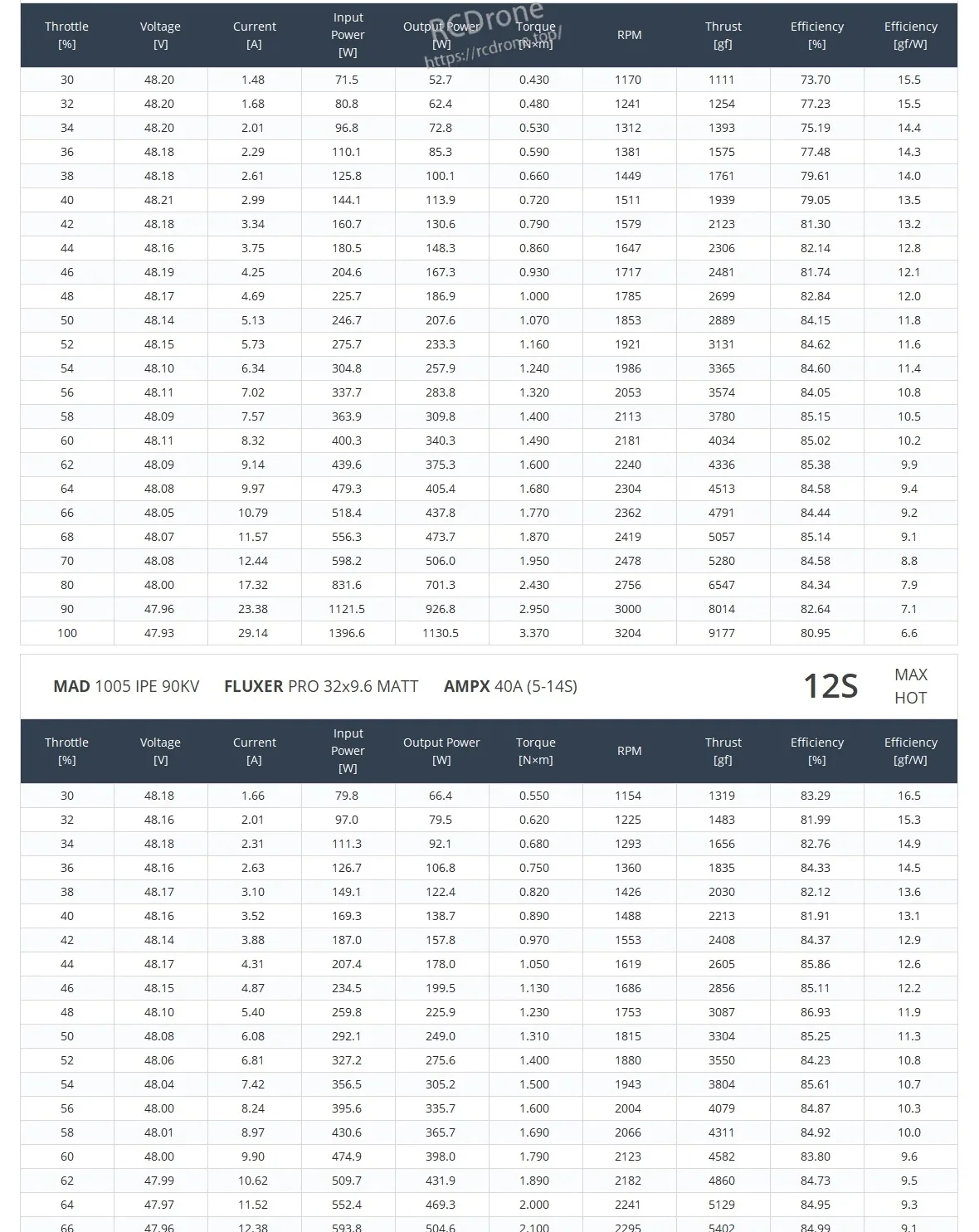

دادههای آزمایش موتور MAD 1005 IPE 90KV شامل ولتاژ مبتنی بر گاز، جریان مصرفی، دور در دقیقه، نیروی رانش و کارایی برای یک تنظیم 12S است.

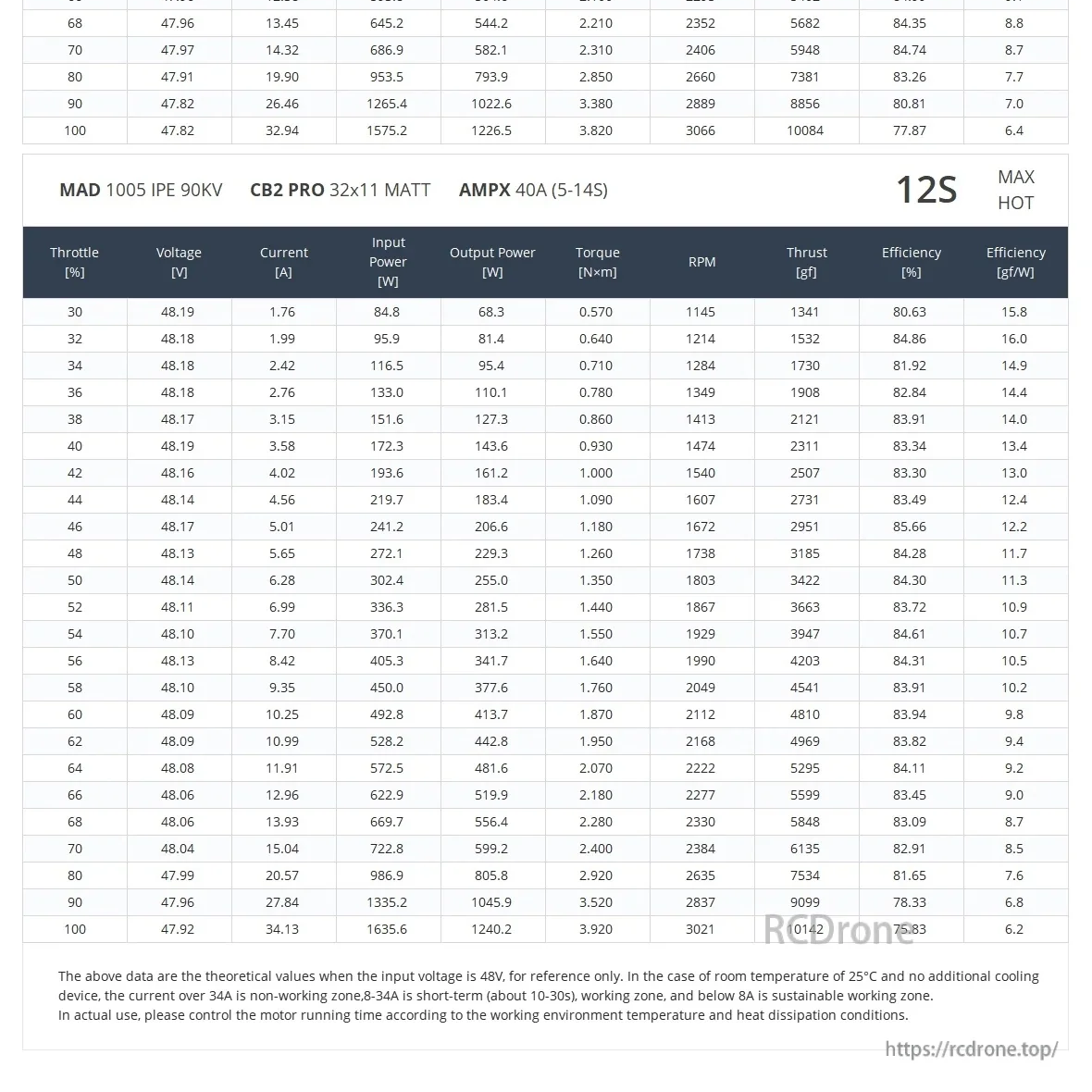

دادههای آزمایش موتور MAD 1005 IPE 90KV ارقام کلیدی مانند ولتاژ، جریان مصرفی، دور در دقیقه، نیروی رانش و کارایی را در تنظیمات گاز لیست میکند.
