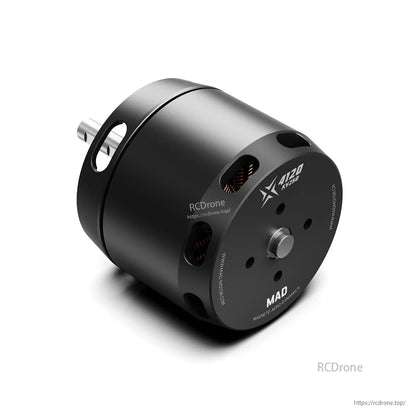

موتور پهپاد هواپیمای eVTOL مدل MAD X4120 IPE V1.0 با 250/500/560KV، هفت جفت قطب، استاندارد IP35 و شفت 6 میلی‌متری

بررسی اجمالی

MAD X4120 یک موتور پهپاد eVTOL است که برای پیشرانه بال ثابت با دور بالا و نقاط عملیاتی کروز با سرعت بالا طراحی شده است. دامنه‌های ارائه شده: دامنه قدرت 1.8 - 1.6 کیلووات، دامنه نیروی رانش 2 - 5.6 کیلوگرم‌فورس، حداکثر کارایی 60-80% گاز، پروپیلرهای توصیه شده 15-16" پروپیلر بال ثابت (دور بالا).

• پنجره حداکثر کارایی: 60-80% گاز (بهینه‌سازی شده برای کروز با سرعت بالا)
• پروپیلرهای توصیه شده (بررسی اجمالی): 15-16" پروپیلر بال ثابت (دور بالا)
• دامنه نیروی رانش (بررسی اجمالی): 2 - 5.6 کیلوگرم‌فورس (برگه‌های داده متغیر تا 5.9 کیلوگرم نیرو برای 500KV)

ویژگی‌های کلیدی

• درجه حفاظت IP35
• انتقال حرارت گریز از مرکز: بله
• تعادل روتور: ≤5 میلی‌گرم
• تعادل موتور: ≤10 میلی‌گرم
• الگوهای نصب متعدد برای نصب پروپیلر و موتور

مشخصات

نقشه‌های مکانیکی (ابعاد & نصب)

• قطر خارجی موتور: Ø50
• طول کلی موتور: 69
• ابعاد طول بدنه: 45&
• ابعاد طول اضافی: 2
• قطر شفت: Ø6
• ابعاد طول شفت: 19، 15، 10.5
• الگوی پیچ پروپ: Ø20, 4-M3
• الگوی نصب موتور: Ø30, 4-M4
• قطر صفحه متقاطع: Ø56, Ø60; سوراخ‌ها شامل Ø4.1 و Ø8.1; دایره مرکزی Ø30
• سوراخ‌های آداپتور/صفحه: 4-Ø6, 4-Ø3.1; M8; M4; Ø28; Ø24; Ø8.1; Ø12; ضخامت‌ها 3.5 و 4; سوراخ‌های اضافی 35, 28, 18, 5.5, Ø70, Ø15

گزینه‌های KV

250KV

• نکات برچسب: حداکثر نیروی 5.6 کیلوگرم‌فورس، وزن بهینه 297 گرم، >83% کارایی

500KV

• نکات برچسب: حداکثر نیروی 5.9 کیلوگرم‌فورس، وزن بهینه 297 گرم، >79% کارایی

560KV

• نکات برچسب: 5.6 کیلوگرم حداکثر نیروی رانش، 295 گرم وزن بهینه، >79% کارایی

محتویات شامل

• موتور ×1
• آداپتور پروانه ×1
• مهره ×1
• صفحه پروانه ×1
• رینگ قفل شفت ×1
• صفحه متقاطع ×1
• پیچ ماشین M3*3 ×1
• لوله جمع شونده حرارتی ×3
• پیچ‌های آداپتور پروانه M3*8mm ×4
• پیچ‌های نصب M4*8 ×4
• برچسب ×2

کاربردها

• هواپیماهای مسابقه‌ای
• هواپیماهای VTOL کوچک (پرواز عمودی & فرود)
• پلتفرم‌های میکرو UAV
• هواپیماهای FPV با نیروی هیبریدی

برای کمک به تطابق موتور/پروانه/ESC و سوالات در مورد در دسترس بودن، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

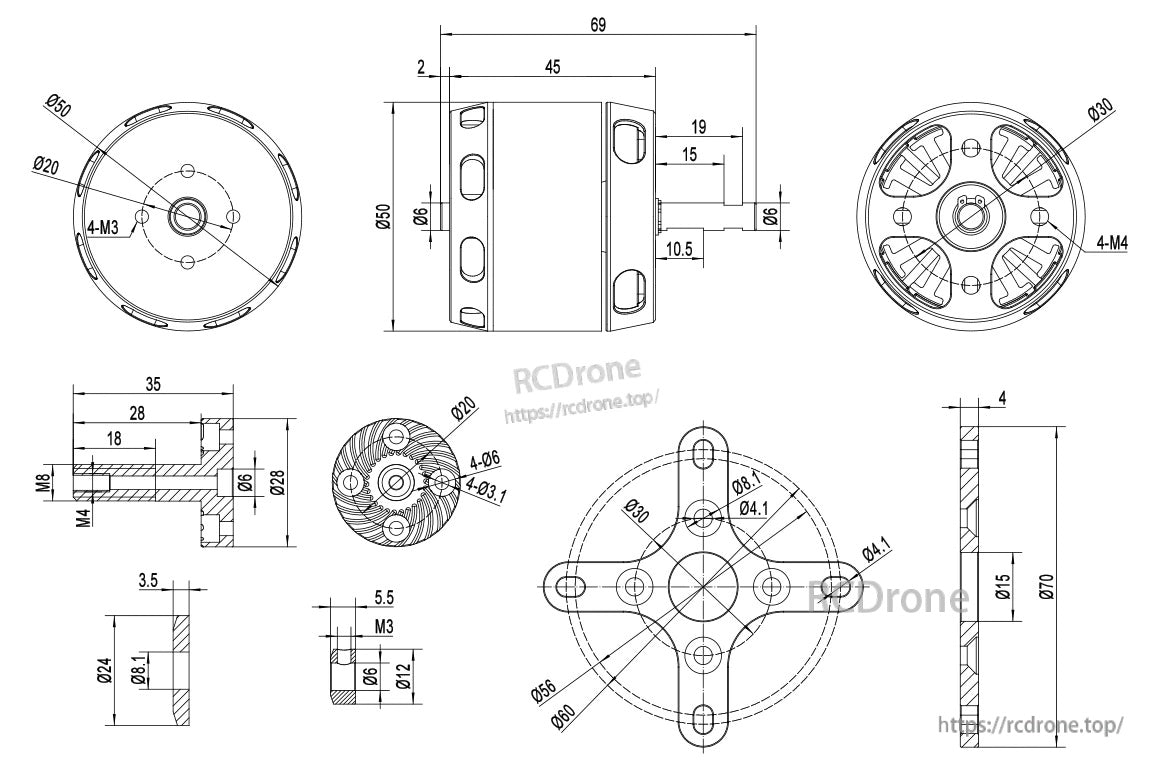

نقشه‌های موتور MAD X4120 IPE V1.0 eVTOL ابعاد کلیدی برای شفت 6 میلی‌متری و چیدمان سوراخ نصب را برای کمک به نصب ارائه می‌دهند.

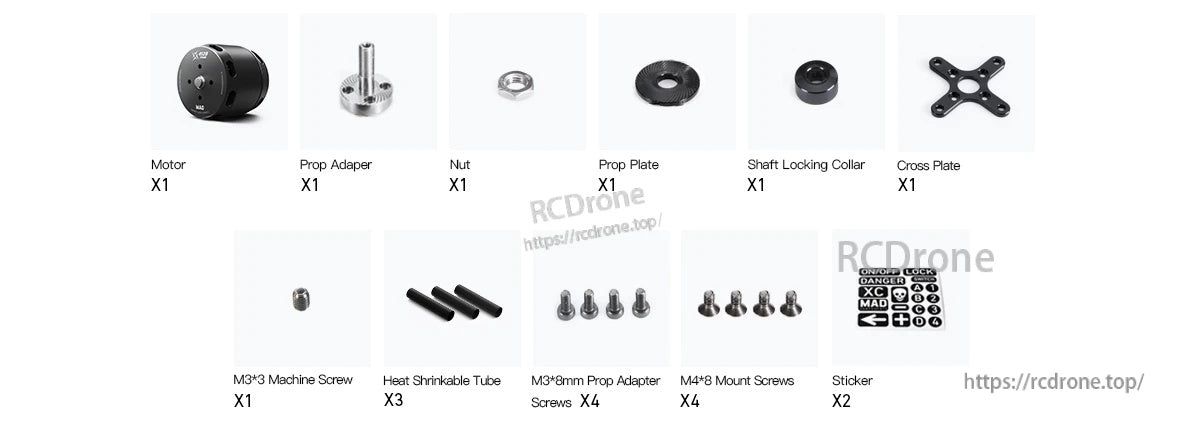

پکیج موتور MAD X4120 IPE V1.0 شامل یک آداپتور پروپ، صفحه متقاطع، کلاچ شفت و سخت‌افزار نصب برای نصب آسان است.

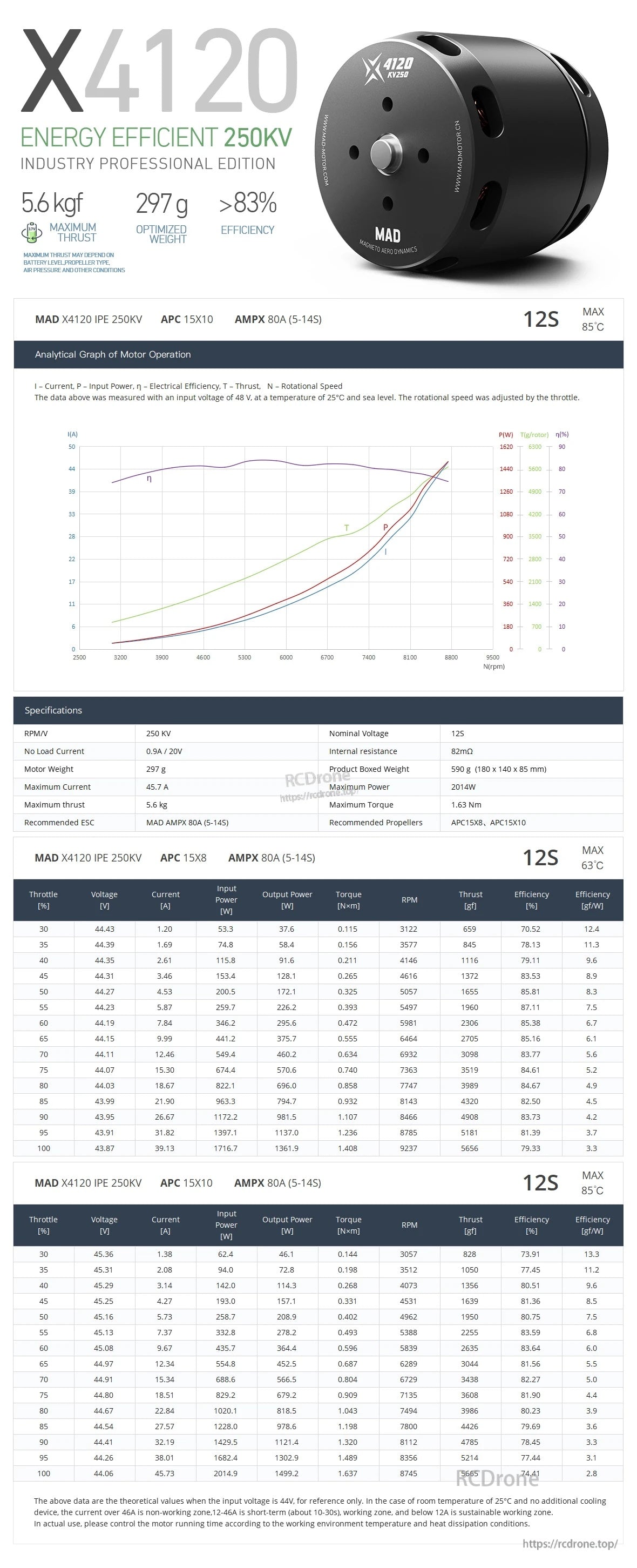

مستندات موتور MAD X4120 IPE 250KV عملیات 12S را به همراه نمودارهای عملکرد و جداول نیروی رانش/کارایی برای پروپ‌های APC 15x8 و 15x10 فهرست می‌کند.

داده‌های آزمایش موتور MAD X4120 500KV نیروی رانش، جریان و کارایی را در تنظیمات مختلف پروپ فهرست می‌کند تا به پیکربندی کمک کند.

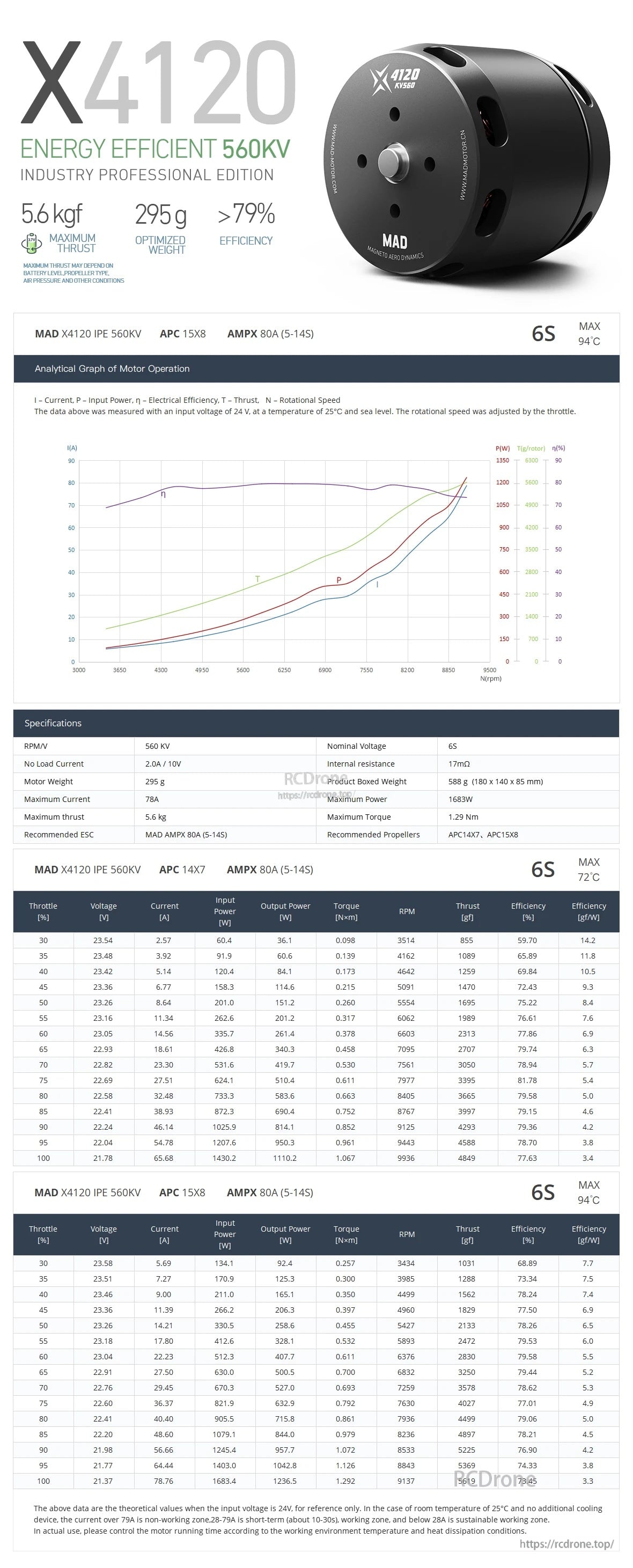

برگه مشخصات موتور X4120 560KV نیروی رانش، جریان مصرفی و داده‌های کارایی را با وزن ذکر شده 295 گرم مشخص می‌کند.
