کیت سیستم قدرت MAD AM30 43KV - موتور AM30، کنترلر AMPX FOC 250A 24S، ملخ 52x19/55x22
کیت سیستم قدرت MAD AM30 43KV - موتور AM30، کنترلر AMPX FOC 250A 24S، ملخ 52x19/55x22
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
کیت سیستم قدرت MAD AM30 43KV (کیت AeroMax 30 43KV) برای پیشرانه چند روتوره سنگین. بدون عملکرد قفل پروانه.
ویژگیهای کلیدی
- پشتیبانی از گاز دوگانه CAN/PWM.
- نکات برجسته الگوریتم/پاسخ ESC: DSP (درجه خودرویی)، الگوریتم تطبیقی FOC، پاسخ دینامیک 0.28 ثانیه.
- حفاظتها/عملکردهای ESC اعلام شده: حفاظت در برابر بار اضافی، نظارت بر ولتاژ، بازیابی خودکار از توقف.
- سیمپیچهای وکیومدار.
- نظارت بر دمای واقعی (متن ویژگی).
مشخصات
| مدل کیت | AM30-Kit |
| KV | 43 KV |
| حداکثر نیروی رانش | 69.6 کیلوگرم |
| نیروی رانش نامی | 30 کیلوگرم |
| وزن توصیه شده برای برخاست | 30 کیلوگرم |
| کارایی | 7.1 gf/W |
| سازگار با لیتیوم | 24S (لایپو) |
| دمای عملیاتی | -20 تا 50 درجه سانتیگراد |
| درجه IP | IP45 |
| کابل برق / طول | 7AWG / 280 میلیمتر |
| سیم سیگنال | 5pin / 1100 میلیمتر |
موتور
| مدل | AM30 |
| شکاف & قطب | 36N42P |
| اندازه موتور | D: 150 x 77.4 میلیمتر |
| طول کابل | 150 میلیمتر (سیمهای لعابی کشیده شده) |
| وزن | 2.7 کیلوگرم |
ESC
| مدل | MAD AMPX FOC 250A 24S |
| اندازه | 143 x 77 x 33.7 mm |
| درجه حفاظت | IP45 |
| عرض پالس ورودی PWM | 1100-1900us |
| وزن | تقریباً 803 گرم |
| جریان خروجی مداوم | 160A |
| جریان خروجی پیک | 250A (10S) |
| رابط ارتباطی | CAN |
پروپ
| مدل گزینه 1 | FLUXER CB2 PROP 52x19 |
| جنس گزینه 1 | فیبر کربن با کیفیت بالا + رزی |
| ابعاد نصب گزینه 1 | D25-D50 (M6*4) سوراخ مرکزی D25 |
| وزن گزینه 1 | 550±20 گرم |
| مدل گزینه 2 | FLUXER PRO 55x22 PROP |
| جنس گزینه 2 | کربن فیبر با کیفیت بالا + رزی |
| ابعاد نصب گزینه 2 | D25-D50 (M6*6) سوراخ مرکزی D25 |
| وزن گزینه 2 | 700±20 گرم |
ابعاد (از نمودارها)
| طول پروانه (FLUXER CB2 52x19) | 1320±5 میلیمتر |
| ضخامت پروانه (FLUXER CB2 52x19) | 15.5±0.5 |
| طول پروانه (FLUXER PRO 55x22) | 1397 |
| ضخامت پروانه (FLUXER PRO 55x22) | 21.3±0. |
| خروجی خط موتور سه فاز | ۱۵۰ میلیمتر |
| طول سیم موتور ESC | ۳۰۰±۱۰ میلیمتر (۳x7# AWG سیاه) |
| کابل برق ESC (-) | ۷AWG، سیاه، ۲۸۰±۱۰ میلیمتر |
| کابل برق ESC (+) | ۷AWG، قرمز، ۲۸۰±۱۰ میلیمتر |
| سیم سنسور دما ESC | ۷۵۰±۱۰ میلیمتر |
| طول سیم شیلد شده ۵ هستهای ESC | ۱۱۰۰±۱۰ میلیمتر |
محتویات موجود
- ۱ x ESC (فریمور استاندارد)
- ۱ x پروپیلر CW یا CCW
کاربردها
- ادغام سیستم قدرت چند روتوره سنگین
- تحویل پهپاد و نقشهبرداری هوایی
- عملیات صنعتی که نیاز به نیروی پیشرانه با نسبت وزن به نیروی بالا دارند
برای بررسیهای سازگاری و پشتیبانی، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

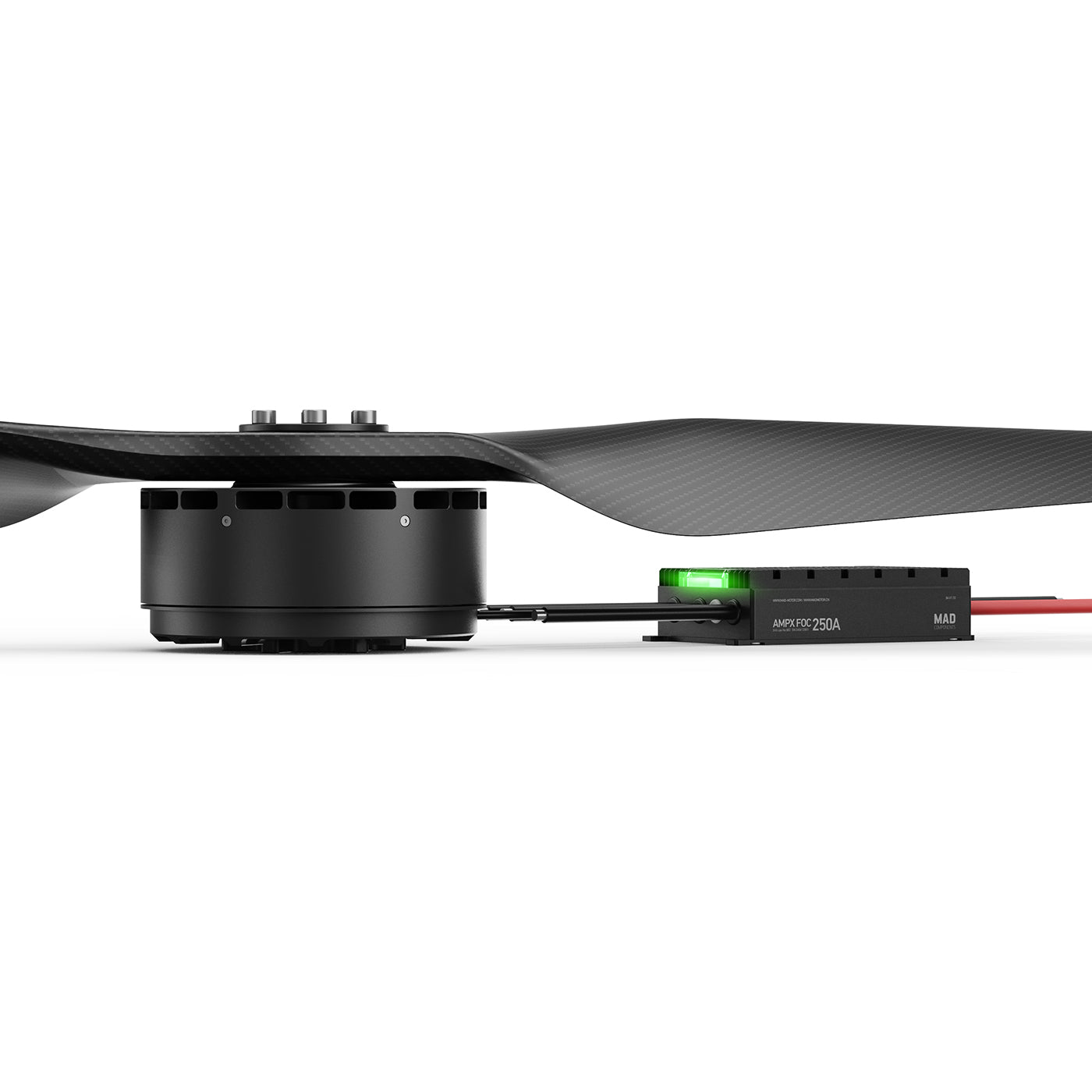

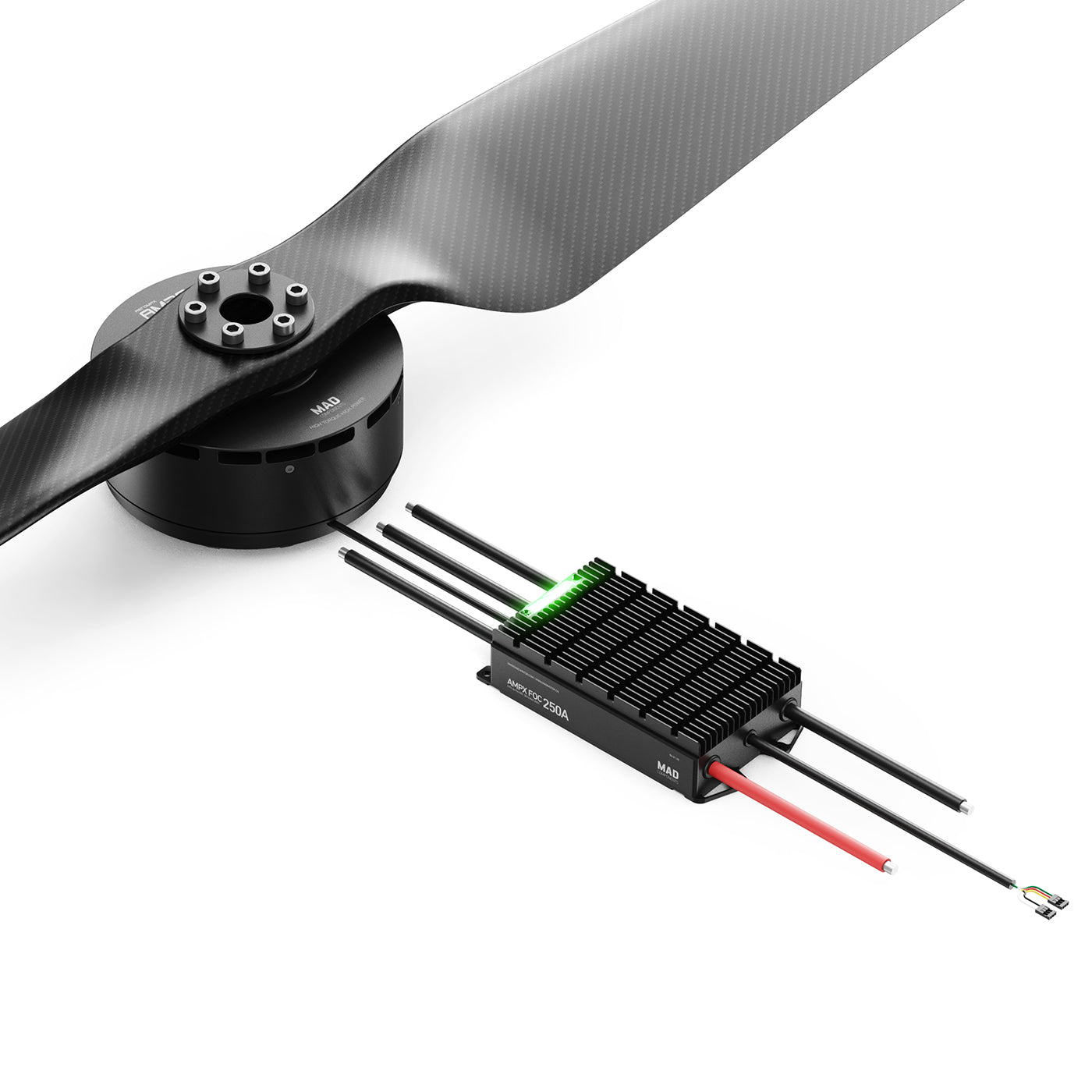

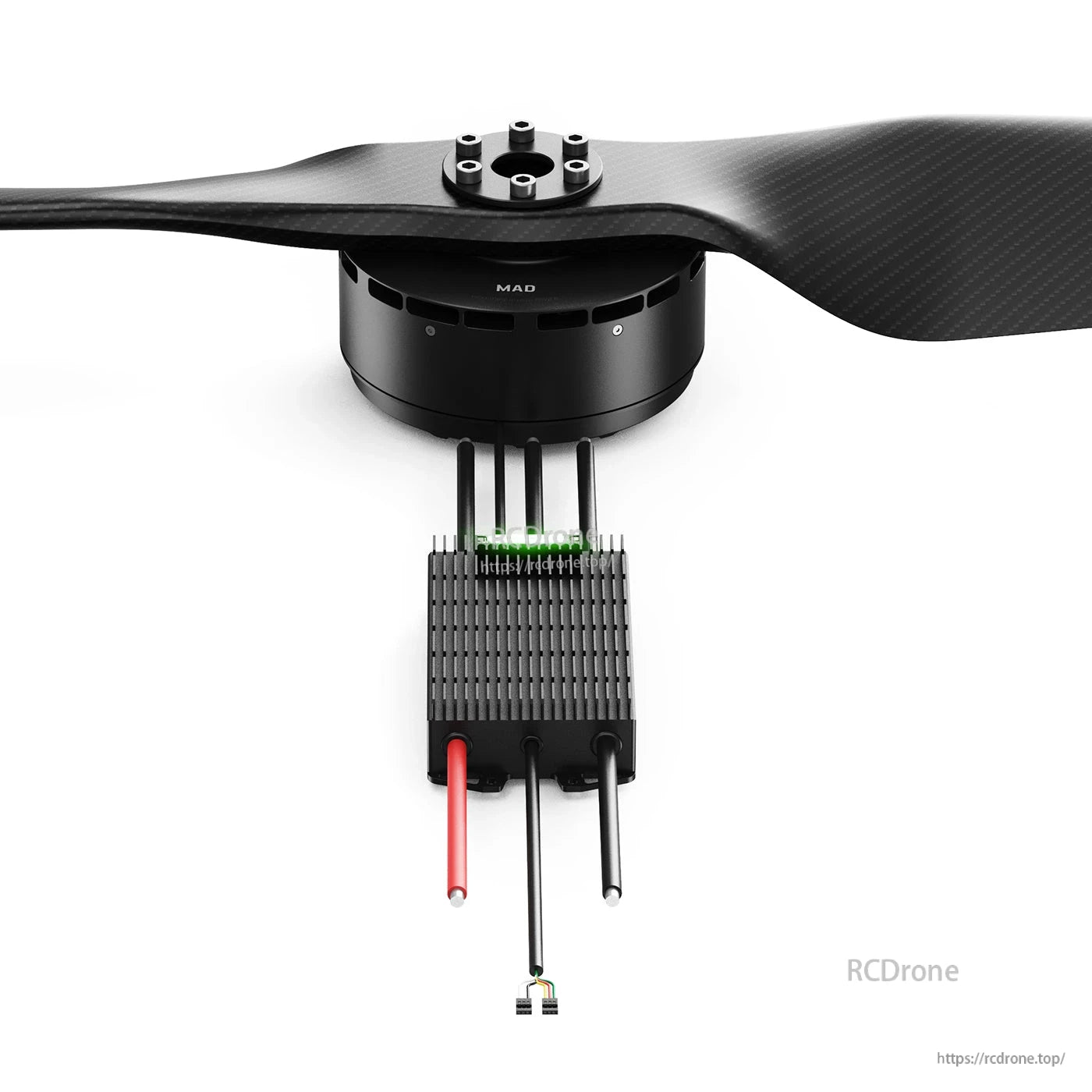

کیت سیستم قدرت AeroMax 30 KIT 43KV شامل یک موتور و پروانه برای یک تنظیمات RC درون compact است.

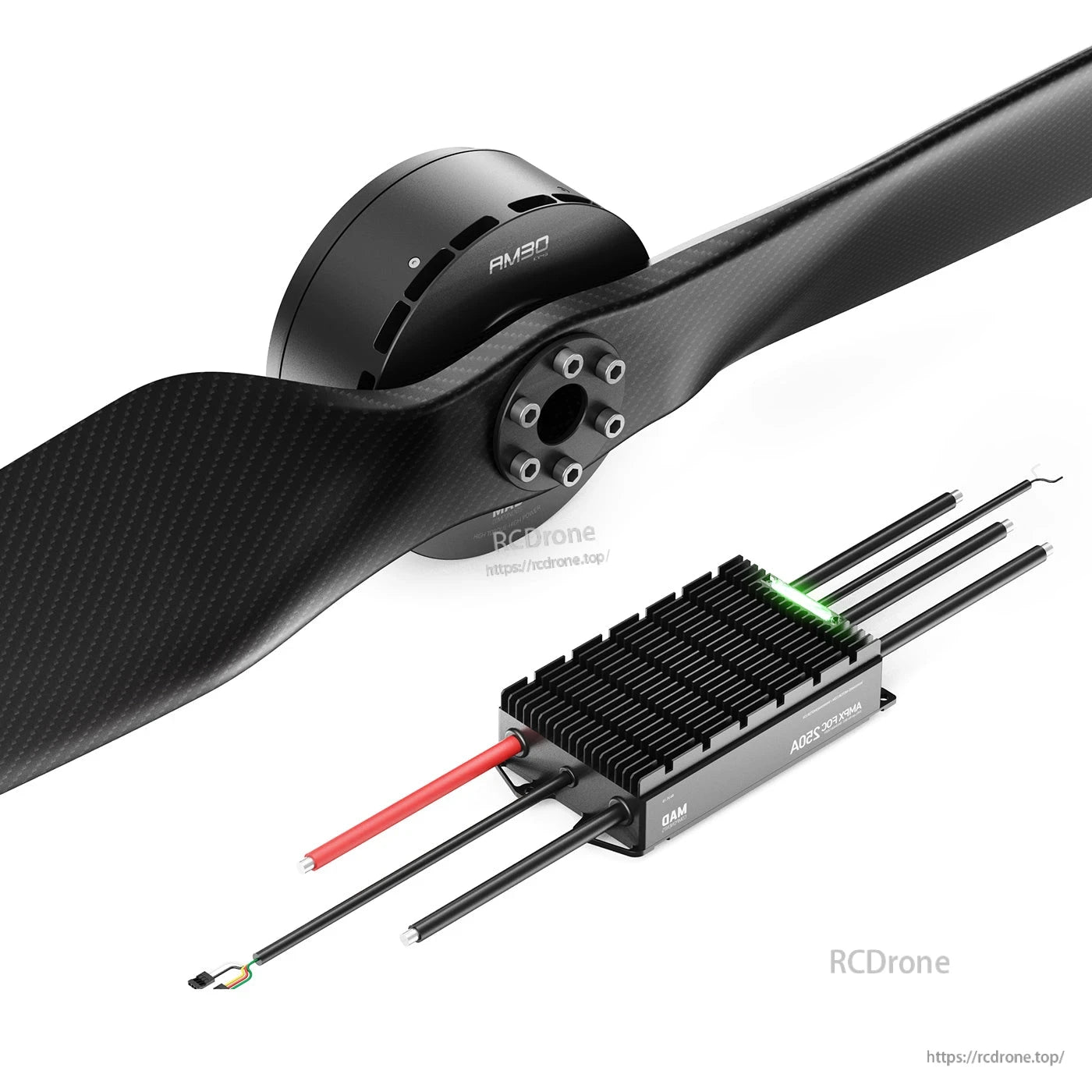

کیت سیستم قدرت MAD AM30 43KV دارای 30 کیلوگرم نیروی کشش، 69.6 کیلوگرم نیروی کشش اوج و طراحی وزن موتور فوق سبک 2.7 کیلوگرم است، با سیمپیچهای وکیومدار و نظارت بر دما در زمان واقعی.
مستندات کیت AeroMax 30 یک تنظیم 98V با موتور 43KV و ESC FOC متناسب برای برنامهریزی و نصب سیستم را فهرست میکند.

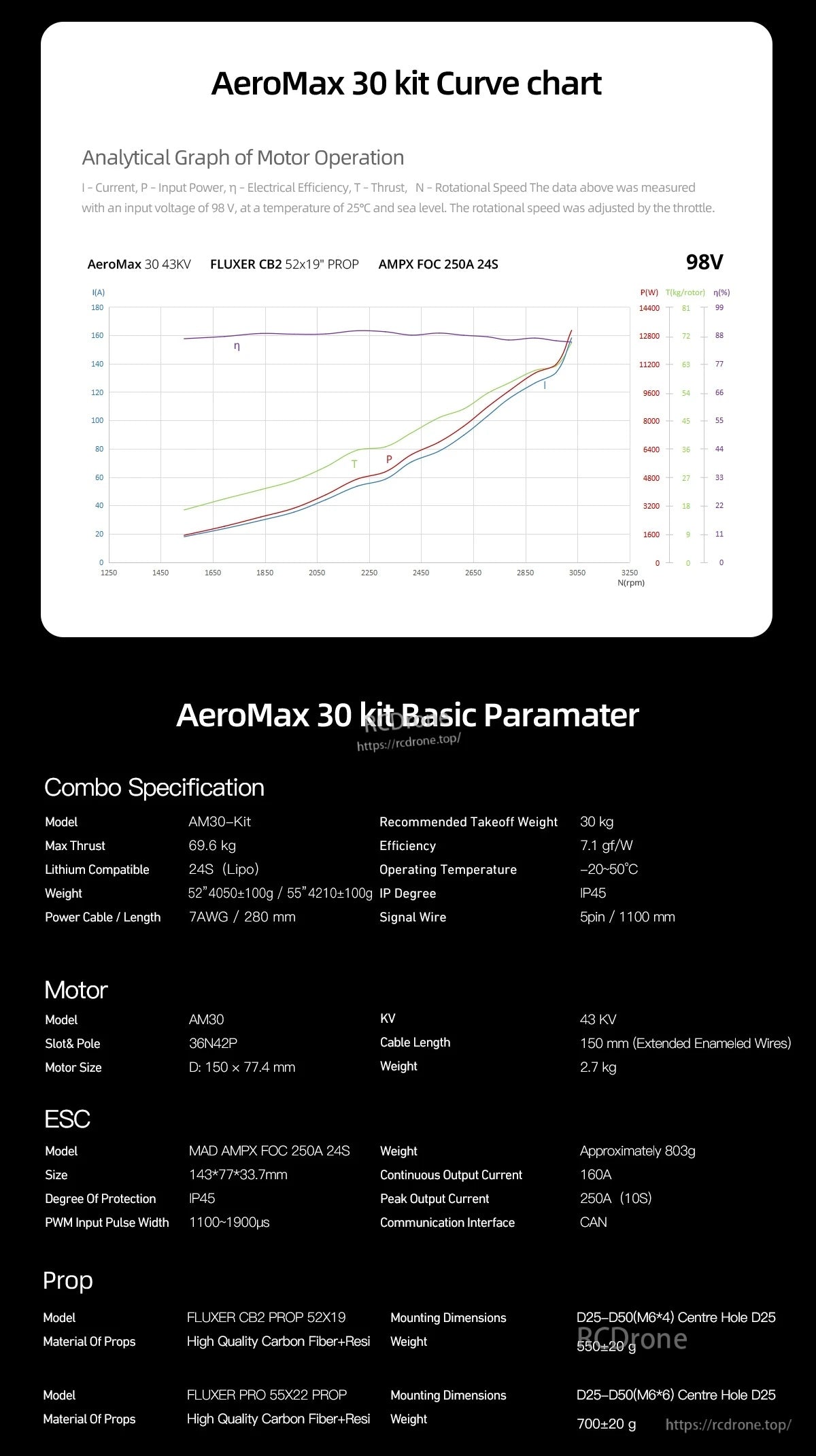

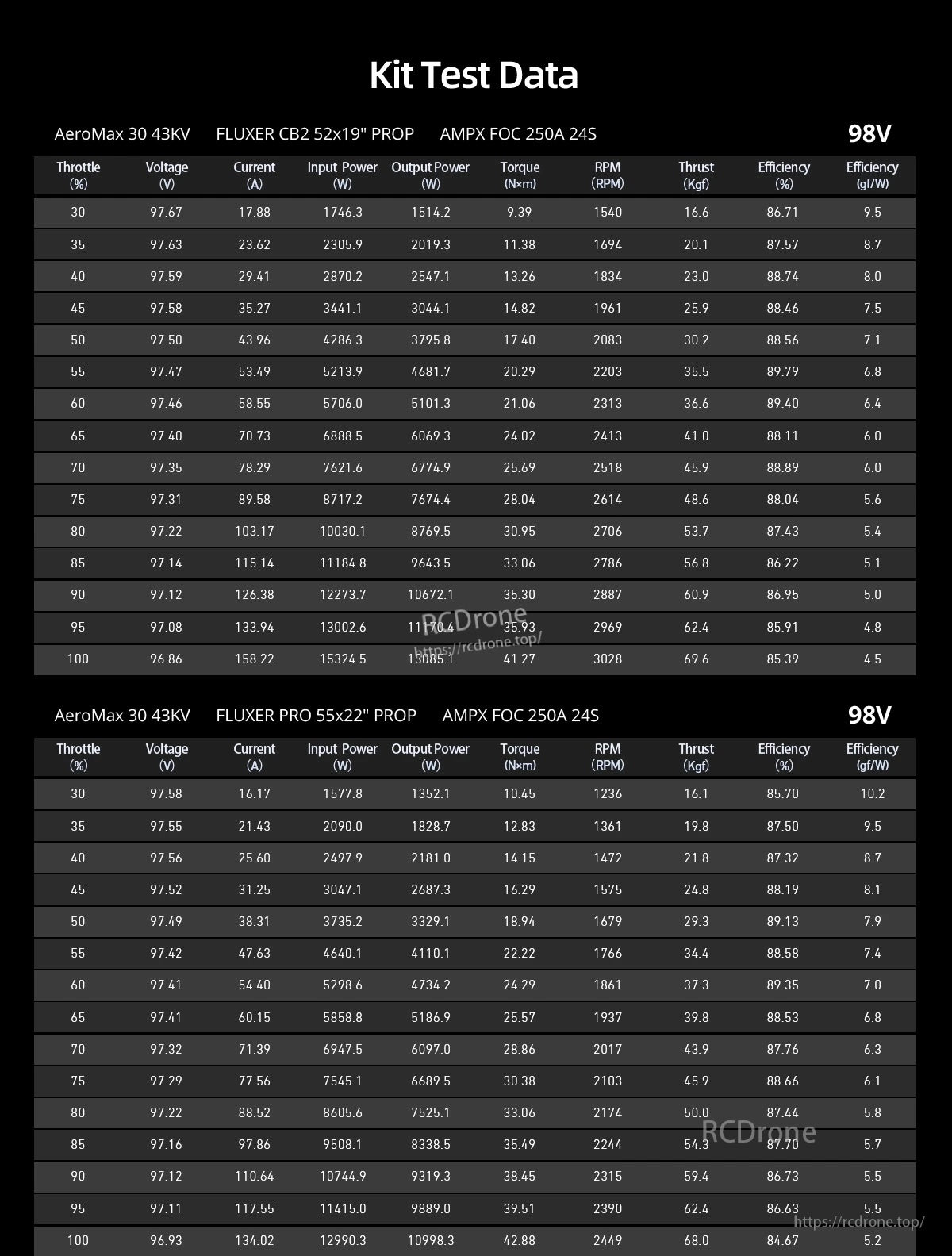

دادههای آزمایش برای کیت AeroMax 30 43KV مراحل گاز را در 98V با ولتاژ، جریان، قدرت، RPM، نیروی کشش و خوانشهای کارایی فهرست میکند.

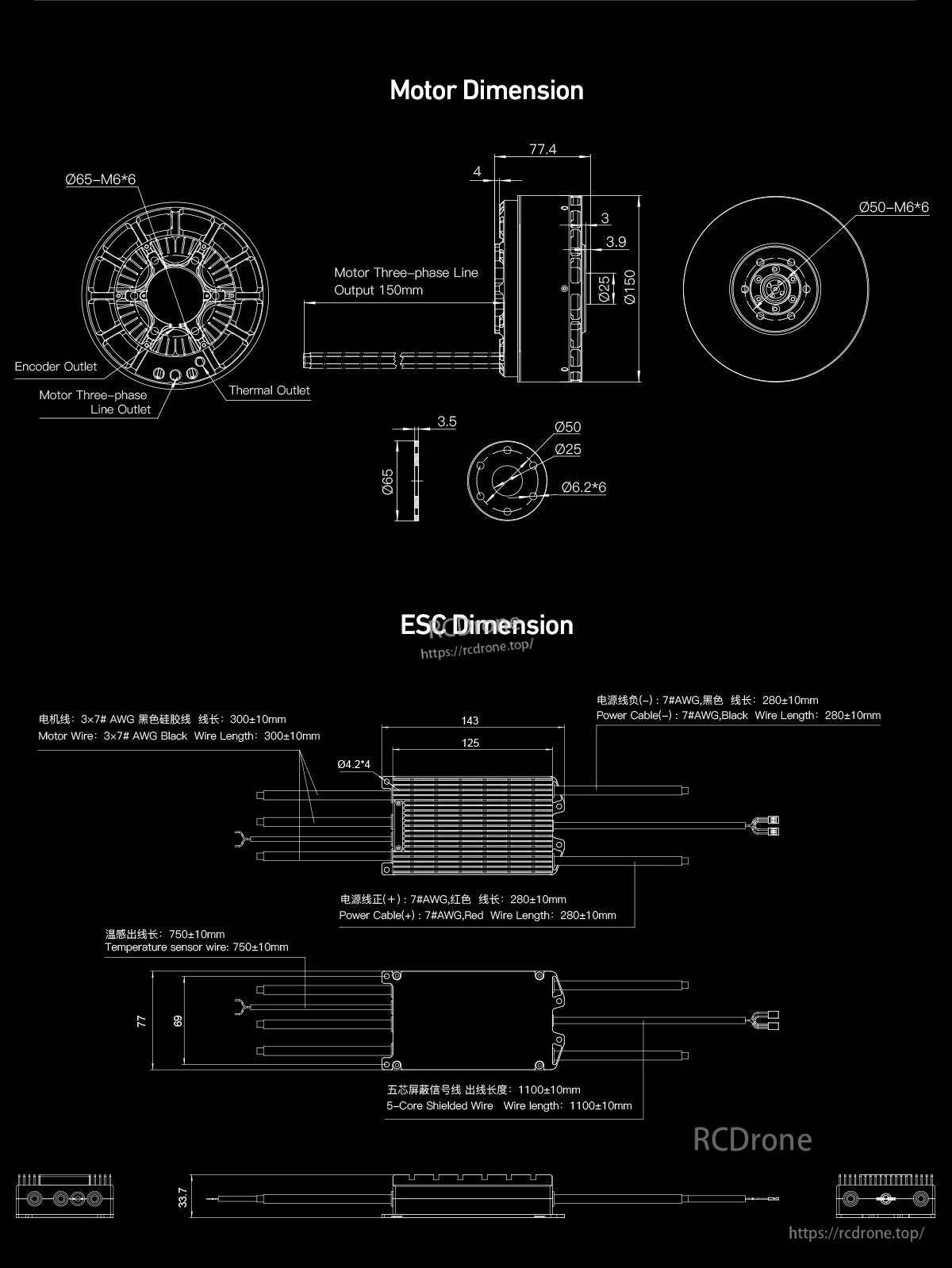

مراجع ابعاد موتور و ESC به شما کمک میکند تا فضای نصب و مسیر کابلکشی برای کیت سیستم قدرت AM30 43KV را برنامهریزی کنید.

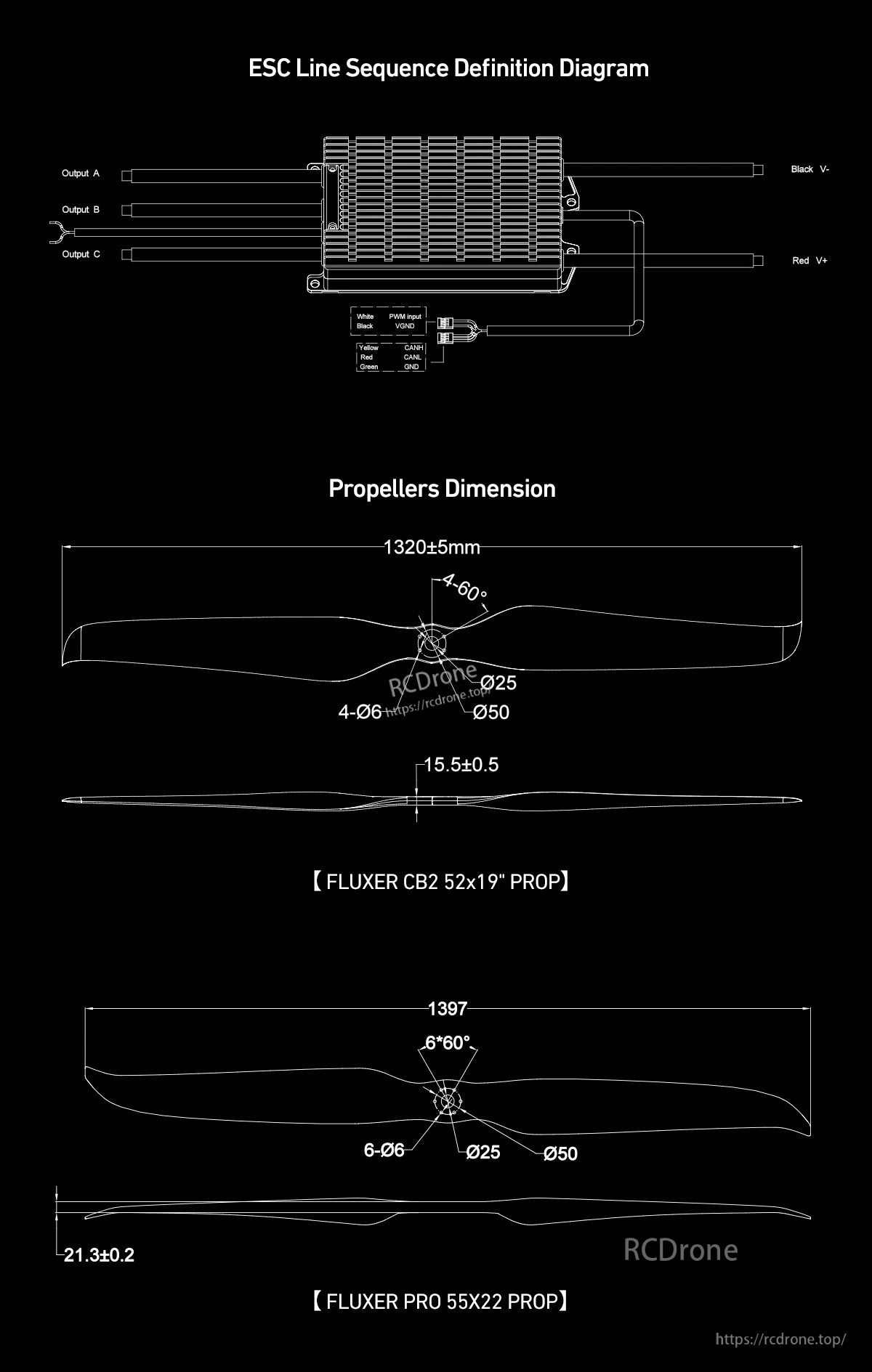

راهنمای توالی خط ESC و ابعاد دقیق برای پروانههای FLUXER CB 52x19 و FLUXER PRO 55x22 به شما در سیمکشی صحیح و نصب کمک میکند.
سیستم ESC هوشمند از گاز دوگانه CAN/PWM پشتیبانی میکند و شامل یادداشتهای تنظیم DSP/FOC با زمان پاسخ دینامیک 0.28 ثانیه است.
پروپیلرهای کربن فیبر با عملکرد بالا از یک باله الهام گرفته از بیولوژی و طراحی پیچشی 3D استفاده میکنند، با پیامهایی در مورد استحکام، عملکرد جریان هوا و کاهش نویز.

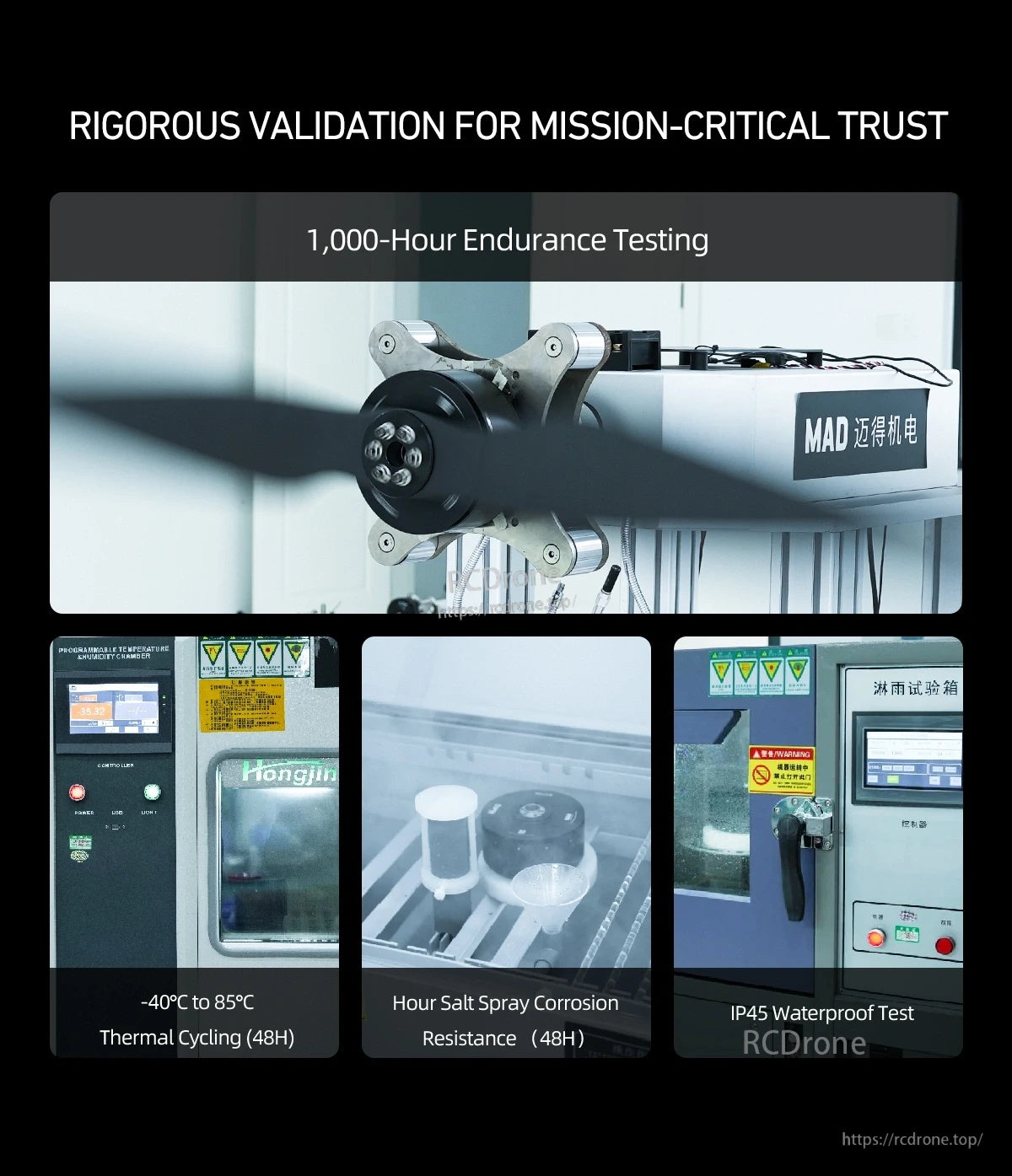

اجزای سیستم قدرت MAD AM30 43KV با آزمایشهای استقامت، چرخههای حرارتی، مقاومت در برابر خوردگی اسپری نمک و بررسیهای ضد آب IP45 تأیید شدهاند.
