بررسی اجمالی
موتور پهپاد هواپیمای MAD X1035 یک موتور eVTOL است که برای پلتفرمهای هواپیمای هیبریدی طراحی شده است و نیاز به بلند شدن عمودی و نیروی پیشرفت کارآمد در پرواز دارد. این لیست شامل نسخه MAD X1035 IPE V1.0 است که شامل دادههای منتشر شده موتور و اطلاعات عملکرد 80KV میباشد.
ویژگیهای کلیدی
- پیکربندی 80KV (RPM/V: 80 KV).
- انتقال حرارت مستقل سانتریفیوژ.
- استاتور ضد زنگ؛ درجه سیم لاکی: 220 C.
- محافظت در برابر باران.
- مشخصات تعادل: تعادل روتور 10 میلیگرم؛ تعادل موتور 20 میلیگرم.
مشخصات
| مدل موتور | MAD X1035 IPE V1.0 |
| KV (RPM/V) | 80 KV |
| تعداد جفت قطبها | 15 |
| اندازه موتور | D:122 x 68.5 میلیمتر |
| قطر شفت | اینچ: 20 میلیمتر |
| استاتور | ضد زنگ |
| درجه سیم لاکی | 220 درجه سانتیگراد |
| درجه آهنربا | 180 درجه سانتیگراد |
| درجه حفاظت | حفاظت در برابر باران |
| طول کابل | 150 میلیمتر (سیمهای لاکی کشیده شده) |
| انتقال حرارت گریز از مرکز | مستقل |
| تعادل روتور | 10 میلیگرم |
| تعادل موتور | 20 میلیگرم |
| سوراخهای نصب پروپیلر | قطر: 29 M5x4 |
| سوراخهای نصب موتور | قطر: 55 M5x4 |
| بلبرینگ | EZO 6904ZZ*2 |
| آزمایش مخرب | 1000 ولت |
عملکرد 80KV (خلاصه منتشر شده)
| نیروی شناوری پیشنهادی | 15~20 کیلوگرم نیرو |
| حداکثر نیروی محرکه | 38.7 کیلوگرم |
| وزن بهینه | 1890 گرم |
| کارایی | >86% |
| ولتاژ اسمی | 24S |
| جریان بدون بار | 4.0A / 30V |
| مقاومت داخلی | 18 m0 |
| وزن موتور | 1893 گرم |
| وزن بستهبندی محصول | 2432 گرم |
| جریان حداکثر | 132.98 A |
| توان حداکثر | 11561 W |
| گشتاور حداکثر | 15.2 Nm |
| ESC پیشنهادی | MAD AMPX FOC 200A 24S |
| پروپیلرهای پیشنهادی | 26x12، 27x12، 28x10، 29x12، 30x12 |
| وزن برخاست تک روتور | 15 کیلوگرم ~ 20 کیلوگرم |
موارد موجود در بسته
دو لیست بسته بندی در مواد منبع ارائه شده است:
لیست بسته بندی (جدول داده موتور)
- میله پشتیبانی*4
- صلیب*1
- آداپتور پروپیلر*1
- صفحه پروپیلر*1
- 8.0mm کانکتور بولت*3
- لوله حرارتی جمع شونده*3
- پیچ موتور M5*20mm*12
- پیچ پروپیلر M5*40mm*4
- پیچ متقاطع سرکج M5*16mm*4
- برچسب*1
لیست بسته بندی (تصویر لیست لوازم جانبی)
- موتور x1
- آداپتور پروپ x1
- صفحه پروپیلر x1
- توری متقاطع x1
- میله پشتیبانی x1
- 8.0mm کانکتور بولت x3
- لوله جمع شونده حرارتی x3
- پیچ های آداپتور پروپ M6*25 x4
- پیچ های پروپیلر M5*45 x4
- پیچ های موتور M5*20 x4
- پیچ سر فرورفته M5*16 برای براکت x4
- برچسب x2
کاربردها
- هواپیماهای ثابت بال eVTOL و VTOL هیبریدی
- پلتفرم های چند روتوره که به سیستم های قدرت کلاس 24S نیاز دارند (بر اساس داده های منتشر شده)
- پیشرانه های UAV سفارشی و تجهیزات آزمایش
برای سوالات مربوط به ادغام (همخوانی ESC، انتخاب پروپ و سیم کشی)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
نقشه ها & نمودارهای عملکرد (مرجع)
مواد مرجع زیر با این فهرست محصول ارائه شده است:

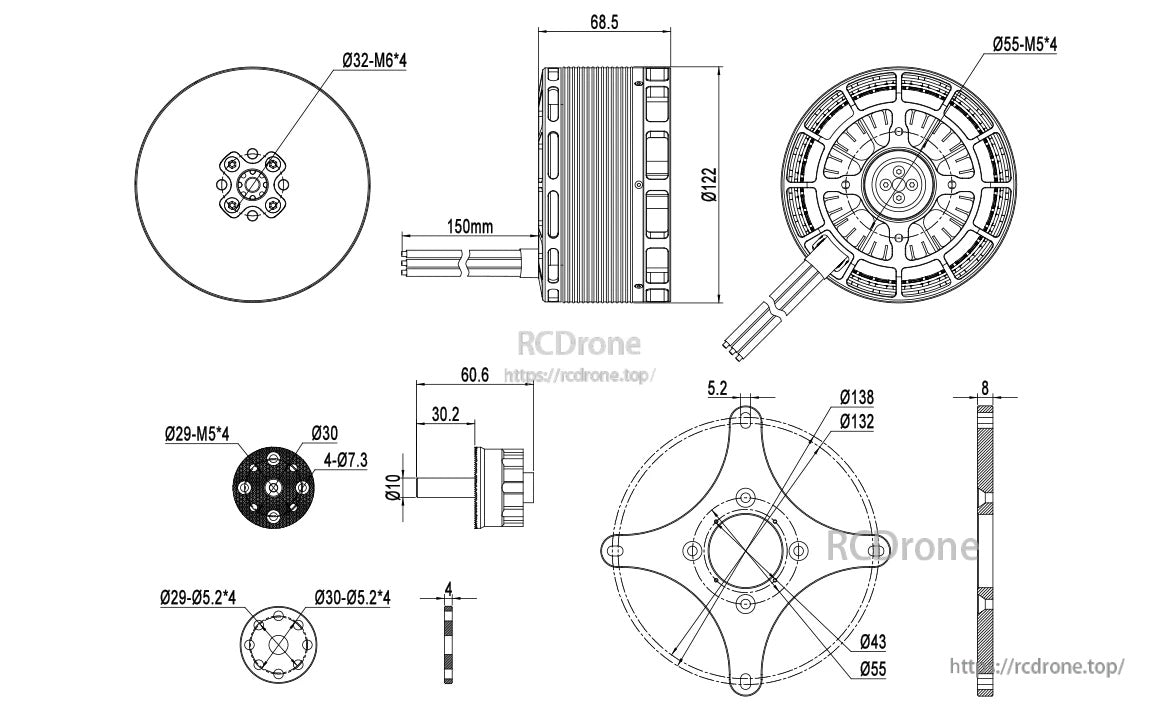

نقشه موتور MAD X1035 IPE V1.0 ابعاد کلیدی، طول سیم 150 میلی متر و الگوهای سوراخ نصب M5/M6 را برای برنامه ریزی نصب جزئیات می دهد.

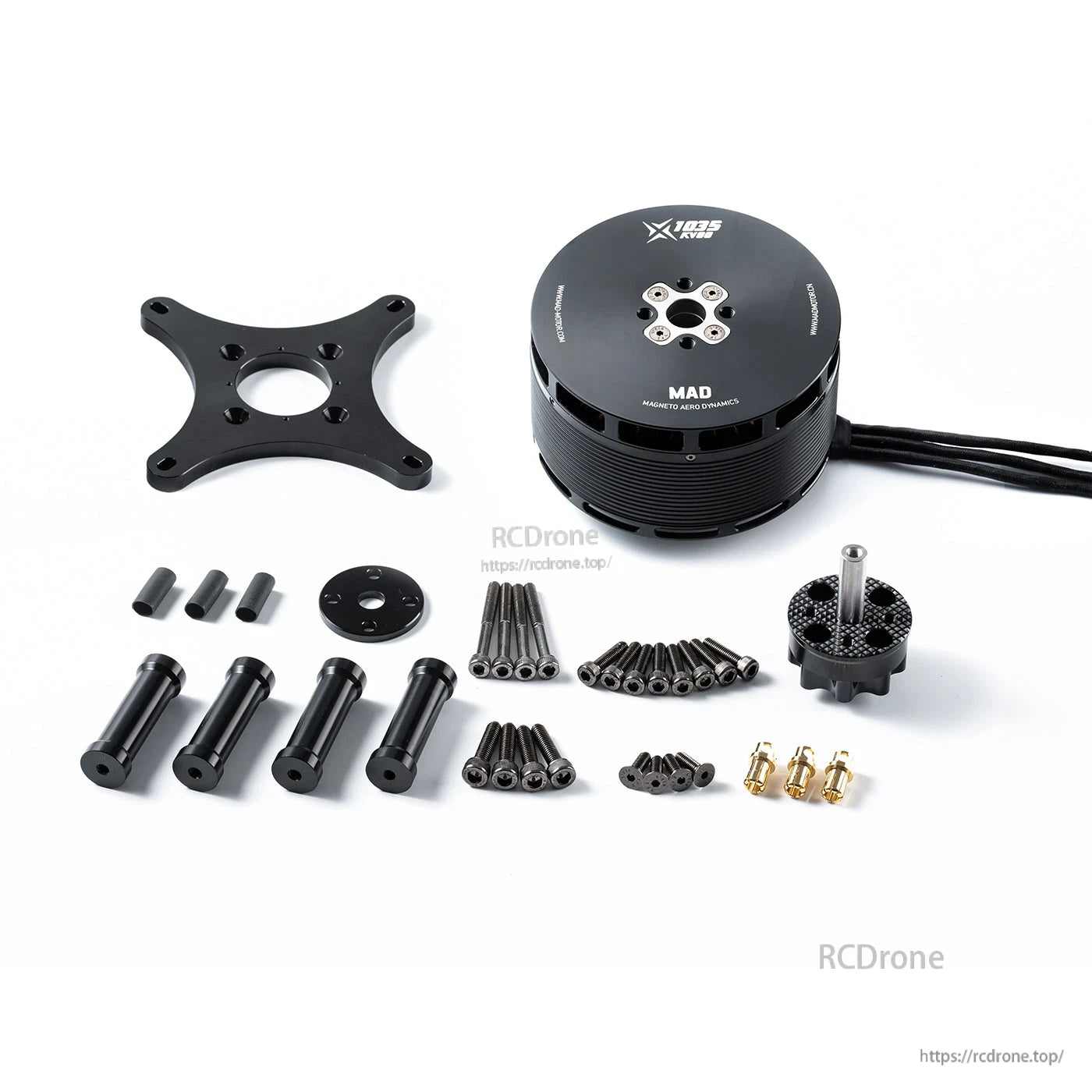

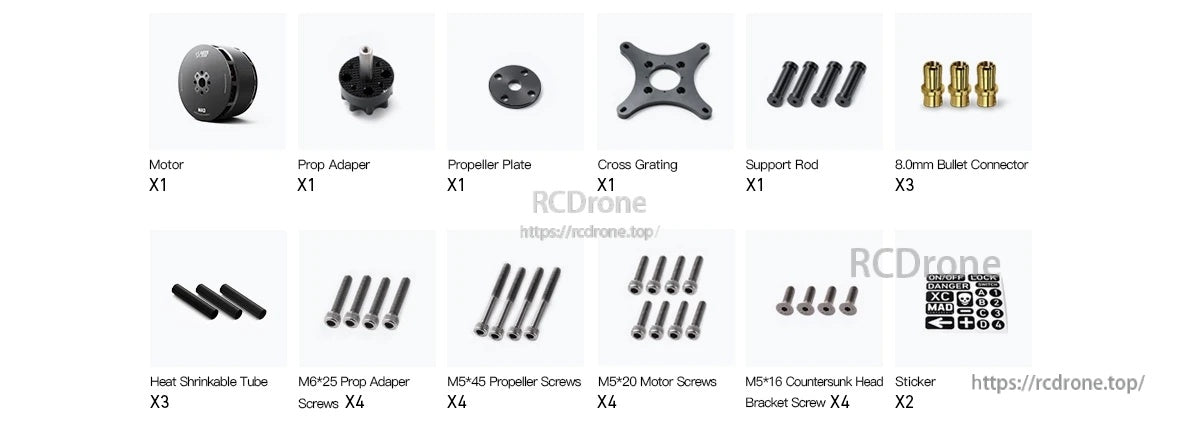

ماد X1035 IPE V1.بسته موتور 0 شامل یک آداپتور پروپ، صفحه پروپ، صفحه پیوند متقاطع، میله پشتیبانی، کانکتورهای گلولهای و سختافزار نصب است.

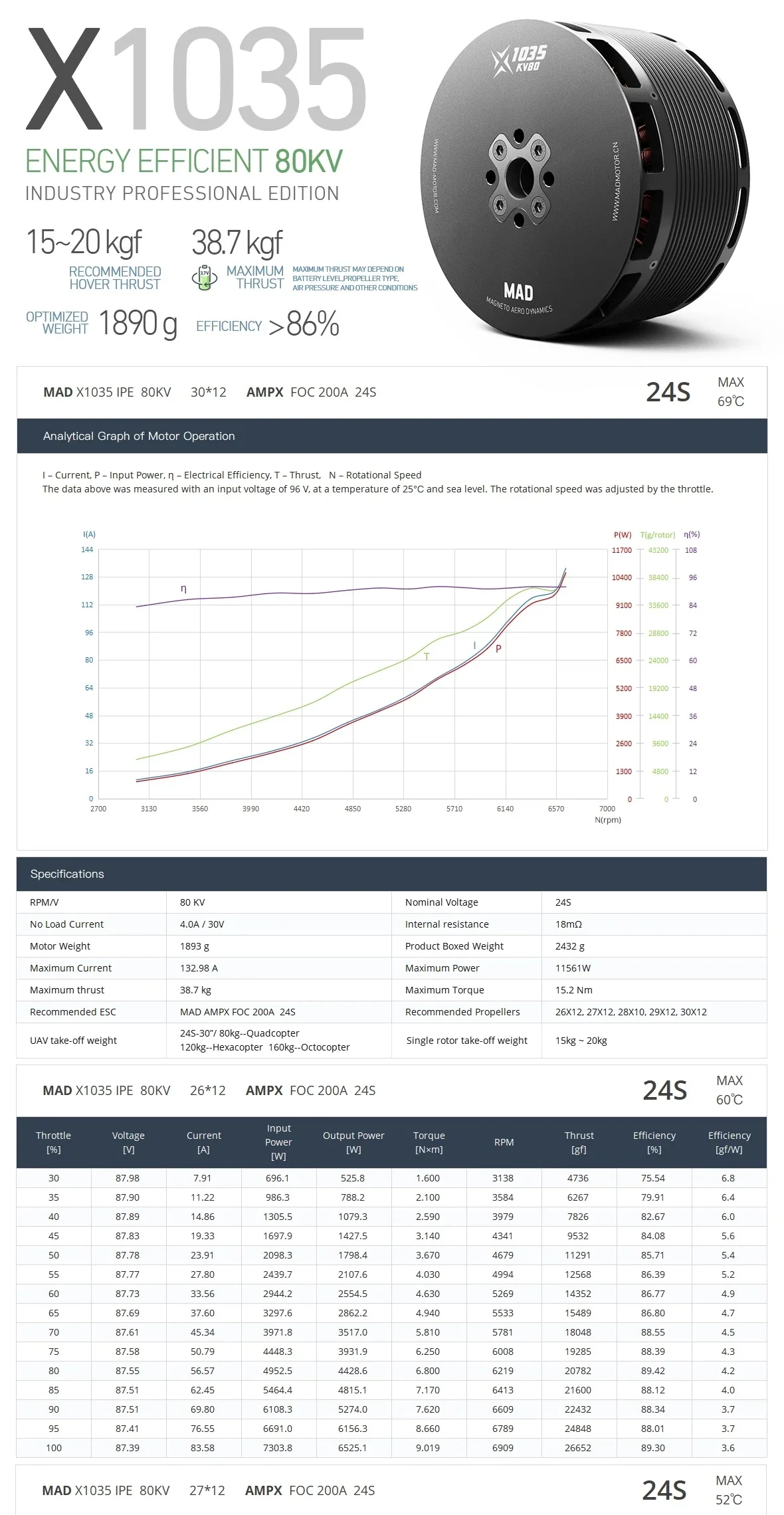

برگه مشخصات موتور MAD X1035 80KV مشخصات کلیدی مانند محدوده نیروی 15–20 کیلوگرم، وزن 1890 گرم و >86% کارایی به همراه منحنیهای عملکرد و جداول آزمایش را فهرست میکند.

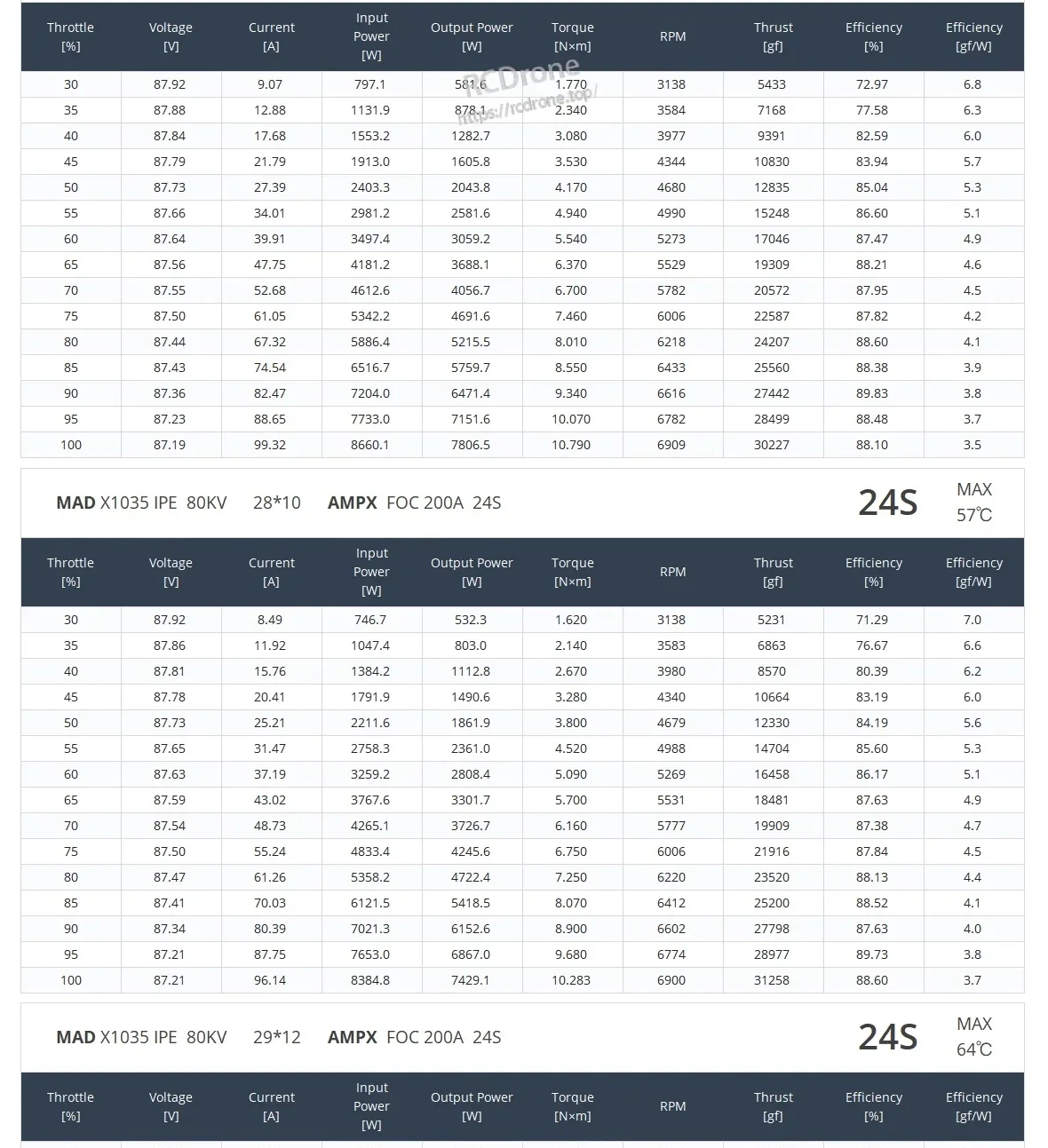

دادههای آزمایش MAD X1035 IPE 80KV 24S شامل RPM، نیروی رانش و کارایی در تنظیمات گاز با پروپهای 28×10 و 29×11 است.
جزئیات
مدلهای موتور MAD X1035 IPE V1.0 ابعاد کلی، طول سیم 150 میلیمتر و الگوهای سوراخ نصب را برای ادغام آسانتر در یک قاب eVTOL نشان میدهد.
کیت موتور MAD X1035 IPE V1.0 شامل آداپتور و صفحه پروپ، سختافزار نصب، لولههای حرارتی و کانکتورهای گلولهای 8.0 میلیمتری برای سیمکشی است.
موتور eVTOL MAD X1035 80KV با مشخصات کلیدی و دادههای کارایی جفت شده است تا به شما کمک کند نیازهای نیروی محرکه و قدرت را با ساخت خود مطابقت دهید.
دادههای آزمایش MAD X1035 IPE 80KV 24S شامل گاز، جریان، نیروی محرکه، دور در دقیقه، گشتاور و کارایی برای تنظیمات پروپ 28×10 و 29×11 است.

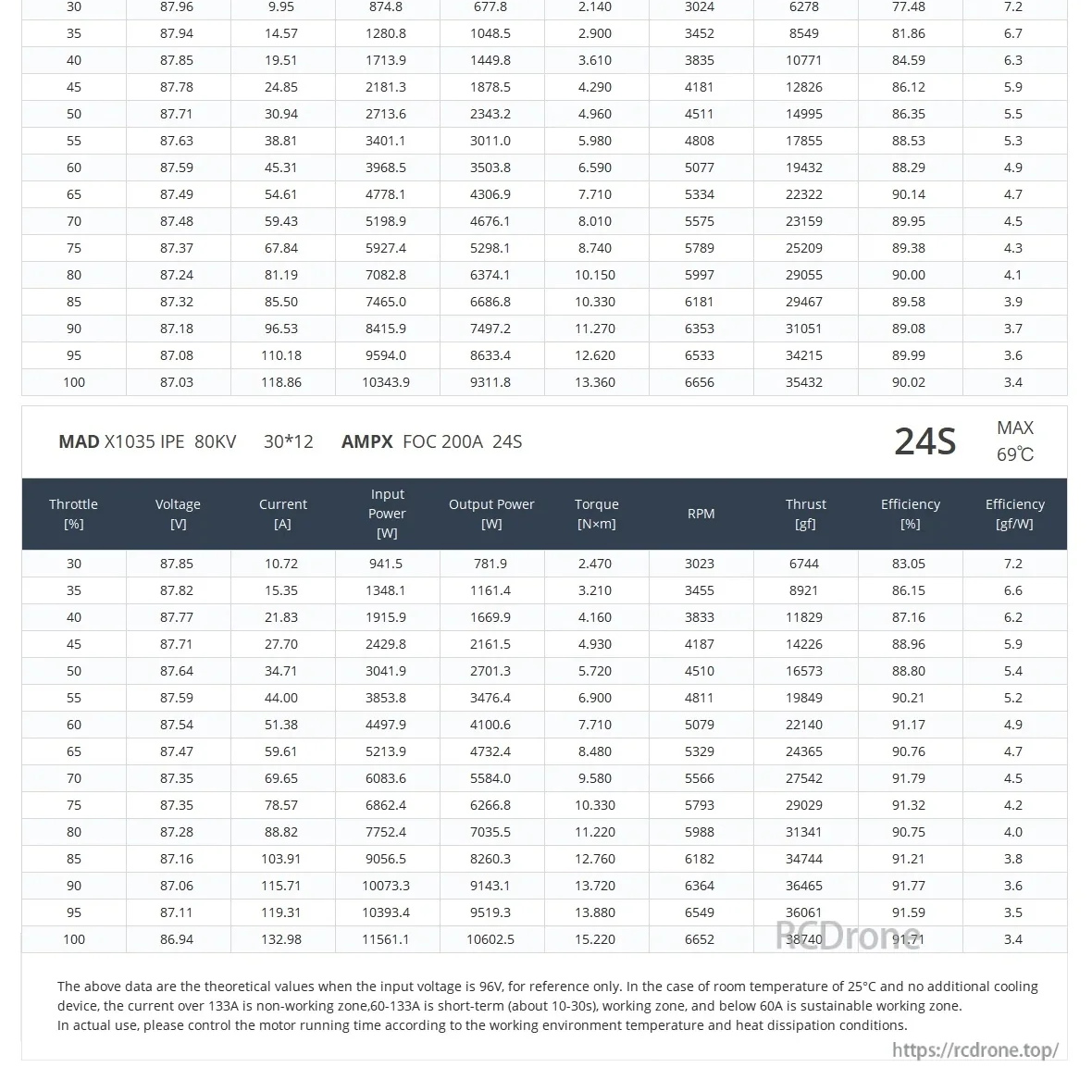

دادههای آزمایش MAD X1035 IPE 80KV 24S با پروپ 30x12 شامل مراحل گاز با ولتاژ، جریان، دور در دقیقه، نیروی محرکه و کارایی برای مرجع تنظیمات است.
