مجموعه بازوی پهپاد هممحور MAD 7x10-II با سیستم پیشرانش ۱۳۵KV | ۱۲اس ۴۸ ولت، ۱۳.۰ کیلوگرم/روتور، ESC با DroneCAN
مجموعه بازوی پهپاد هممحور MAD 7x10-II با سیستم پیشرانش ۱۳۵KV | ۱۲اس ۴۸ ولت، ۱۳.۰ کیلوگرم/روتور، ESC با DroneCAN
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی
MAD مجموعه بازوهای کوادکوپتر 7x10-II با 135KV یک سیستم پیشرانه تنظیم شده برای کاربردهای صنعتی چند روتوره است. این سیستم از 12S LiPo پشتیبانی میکند و در 48 ولت (سطح دریا) با حداکثر نیروی 13,029 گرم به ازای هر روتور مشخص شده است، که برای عکاسی هوایی، نقشهبرداری و بازرسی طراحی شده است.
ویژگیهای کلیدی
- سیستم پیشرانه تنظیم شده با موتور یکپارچه، ESC FOC و پروانهها برای نصب سادهتر
- موتور دیسکی با کارایی بالا (M7C10 135KV) با طراحی هسته آهنی
- مدولاسیون الکتریکی هوشمند موج سینوسی (ESC FOC دایرهای 60A)
- چراغ هدایت LED قرمز/سبز یکپارچه در پایین
- پروانه فیبر کربنی: FLUXER PRO 26x7.۸ (۲۶ در کلاس)
- ارتباط CAN: DroneCAN; سازگاری: Ardupilot

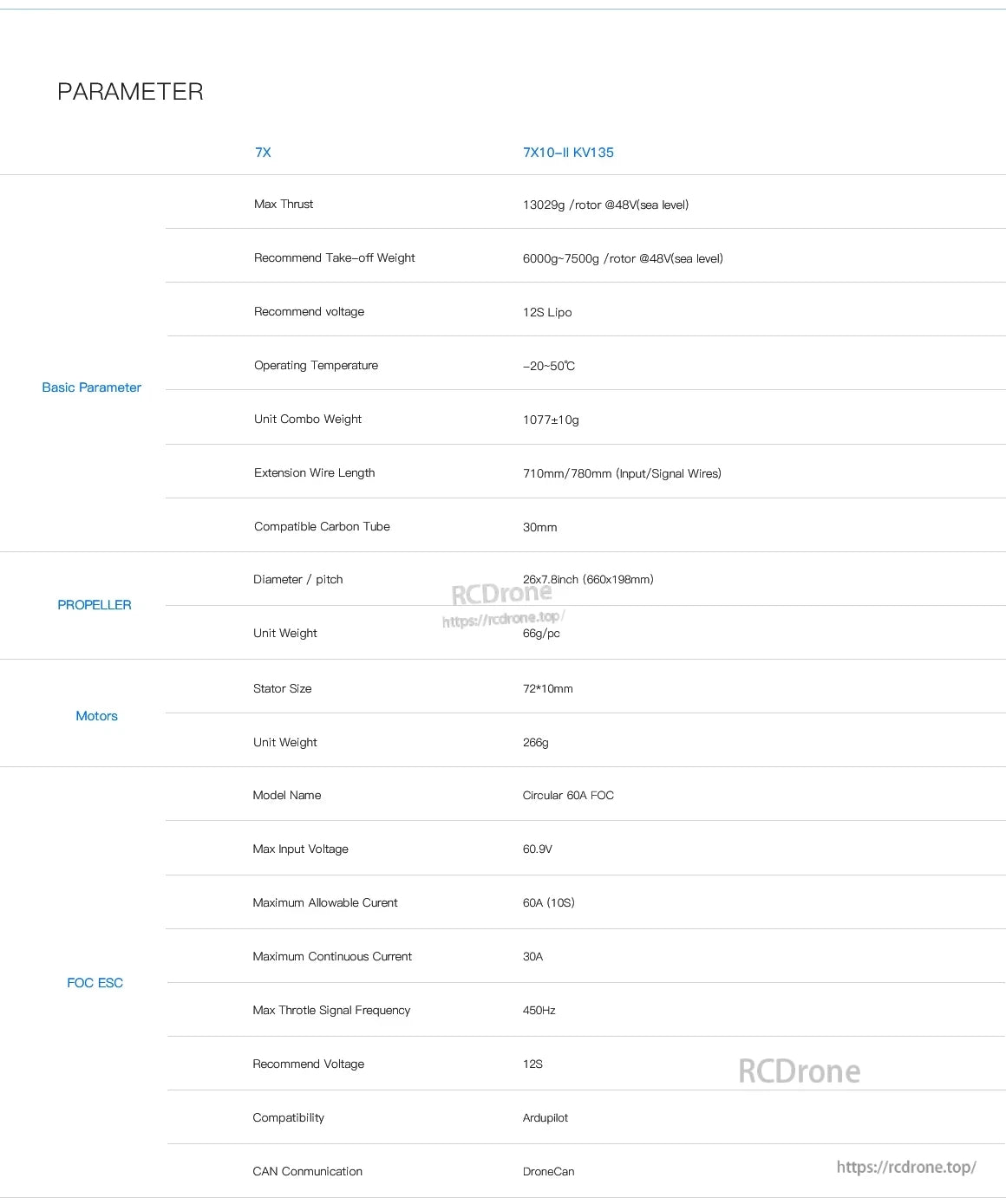

مشخصات
| مدل | 7X10-II KV135 |
| حداکثر نیروی رانش | ۱۳۰۲۹ گرم / روتور @۴۸ ولت (سطح دریا) |
| وزن توصیه شده برای برخاستن | ۶۰۰۰ گرم تا ۷۵۰۰ گرم / روتور @۴۸ ولت (سطح دریا) |
| ولتاژ توصیه شده | ۱۲S LiPo |
| دمای عملیاتی | -۲۰~۵۰°C |
| وزن ترکیب واحد | ۱۰۷۷±۱۰ گرم |
| طول سیمExtension | ۷۱۰ میلیمتر / ۷۸۰ میلیمتر (سیمهای ورودی/سیگنال) |
| لوله کربنی سازگار | ۳۰ میلیمتر |
| اندازه پروپیلر (قطر/زاویه) | ۲۶x۷.۸ اینچ (۶۶۰x۱۹۸ میلیمتر) |
| وزن واحد پروپیلر | ۶۶ گرم/عدد |
| اندازه استاتور موتور | ۷۲*۱۰ میلیمتر |
| وزن واحد موتور | ۲۶۶ گرم |
| نام مدل ESC | مدار ۶۰A FOC |
| حداکثر ولتاژ ورودی ESC | ۶۰.9 V |
| حداکثر جریان مجاز ESC | 60A (10S) |
| حداکثر جریان مداوم ESC | 30A |
| حداکثر فرکانس سیگنال گاز | 450 هرتز |
| ولتاژ توصیه شده ESC | 12S |
| سازگاری | Ardupilot |
| ارتباط CAN | DroneCAN |
دادههای عملکرد (12S)
- بالا: FOC دایرهای 60A (6-14S)، حداکثر 75°C
- پایین: FOC دایرهای 60A (6-14S)، حداکثر 62°C
ستونهای جدول آزمایش (طبق ارائه شده): گاز (%)، ولتاژ (V)، جریان (A)، توان ورودی (W)، توان خروجی (W)، گشتاور (N×m)، RPM، نیروی رانش (gf)، کارایی (%)، کارایی (gf/W).
عیبیابی (شاخص ESC/هشدارهای صوتی)
برای عیبیابی سریع، هشدارهای ESC شامل الگوهای خطای خودآزمایی در زمان روشن شدن و خطاهای عملیاتی مانند از دست دادن سیگنال PWM گاز، ولتاژ غیرعادی منبع تغذیه، باز بودن مدار سیمپیچ موتور، حفاظت در برابر توقف موتور، حفاظت در برابر اتصال کوتاه/جریان بیش از حد و نشانگر دما بالا میباشد.
کاربردها
- پلتفرمهای چند روتوره صنعتی برای عکاسی هوایی، نقشهبرداری و بازرسی
برای بررسیهای پیشفروش یا پشتیبانی از ادغام (نصب سیمکشی 12S، تنظیم DroneCAN/Ardupilot و انتخاب طول کابل)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

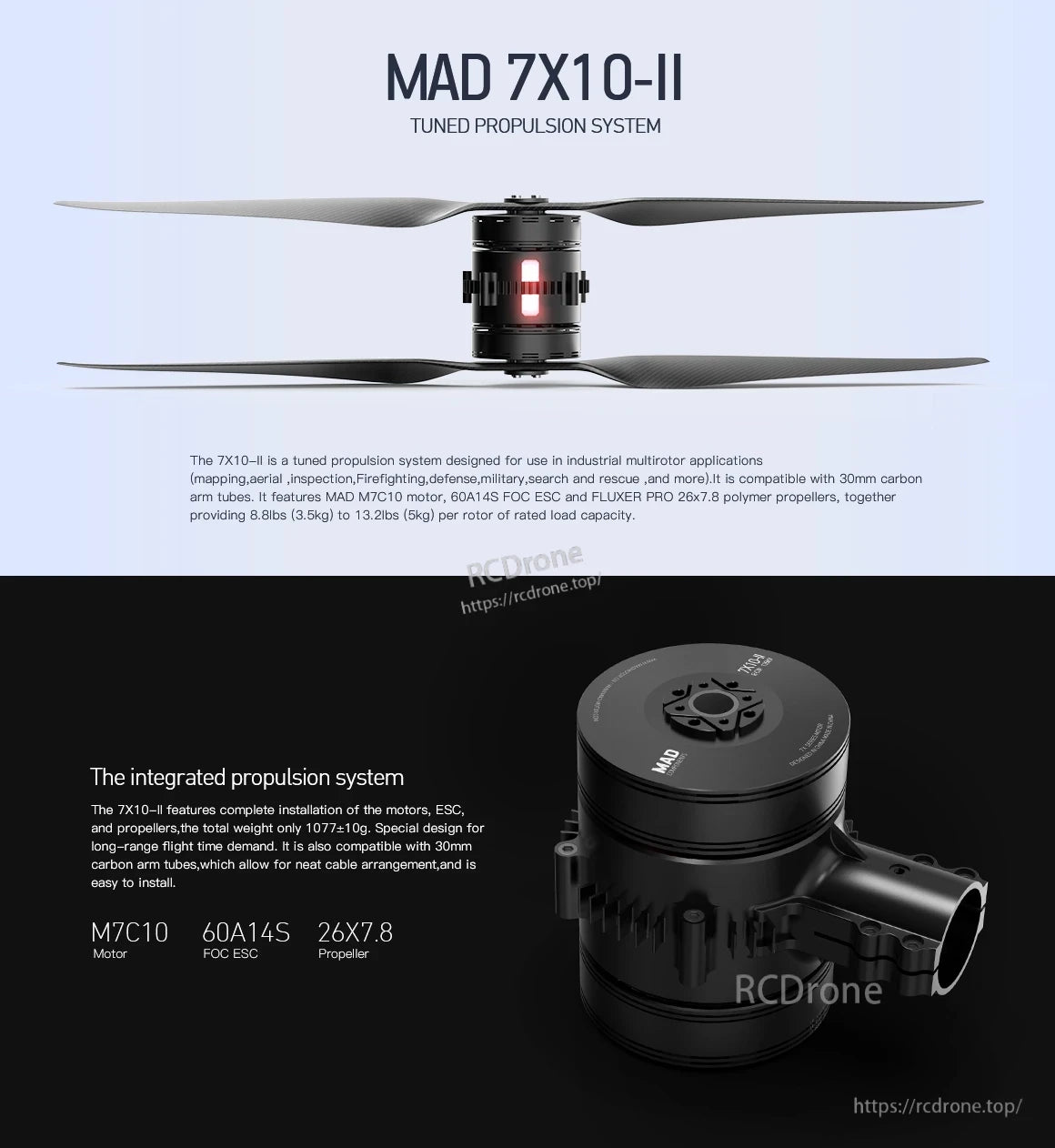

سیستم پیشرانه یکپارچه MAD 7X10-II یک موتور M7C10 را با یک ESC FOC 60A14S و مجموعه پروانه 26x7.8 برای ساختهای کواکسیال جفت میکند.

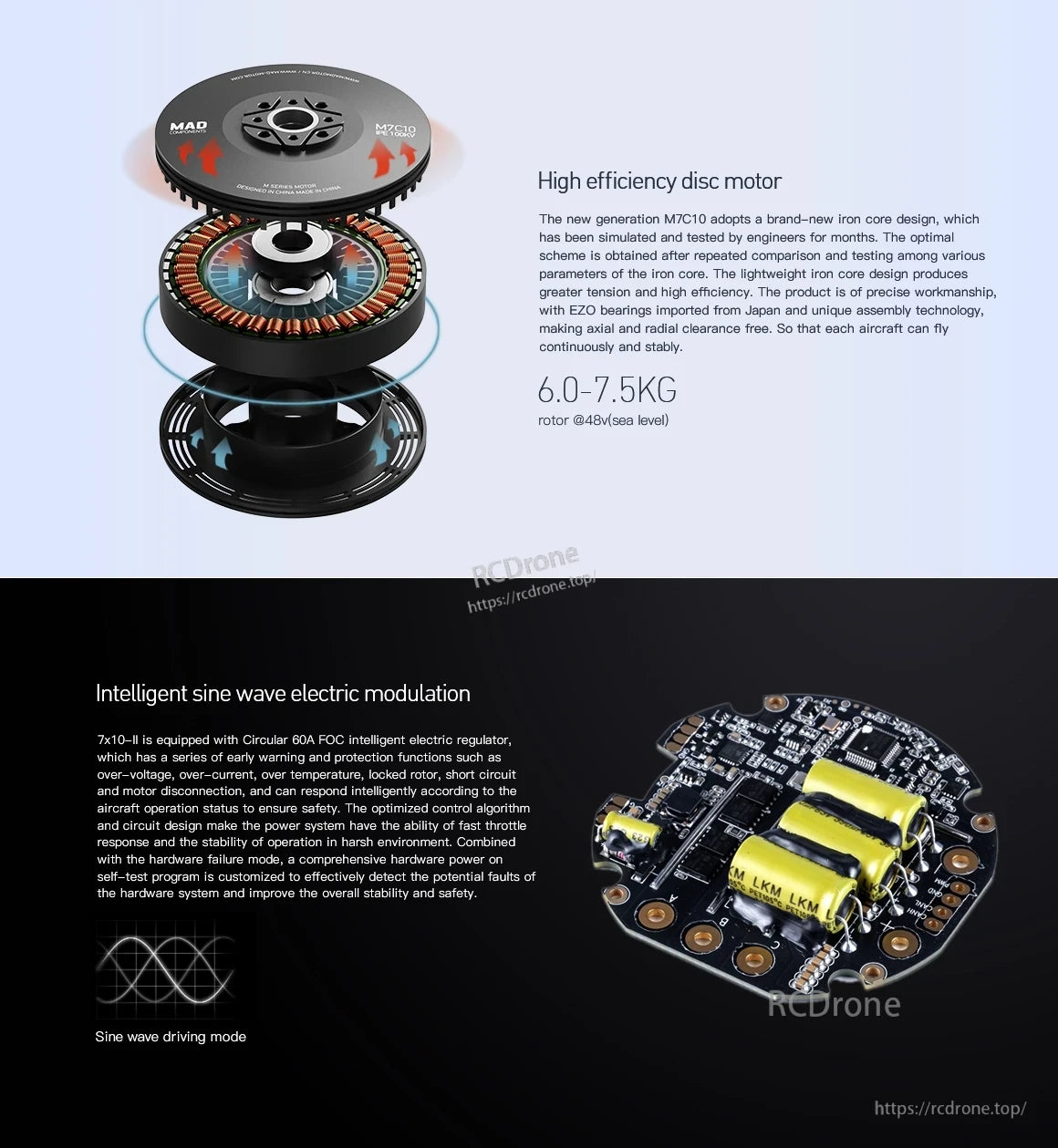

موتور دیسکی با کارایی بالا با طراحی ESC موج سینوسی جفت میشود، با متنی که نشان میدهد نیروی روتور 6.0–7.5 کیلوگرم در 48 ولت است.

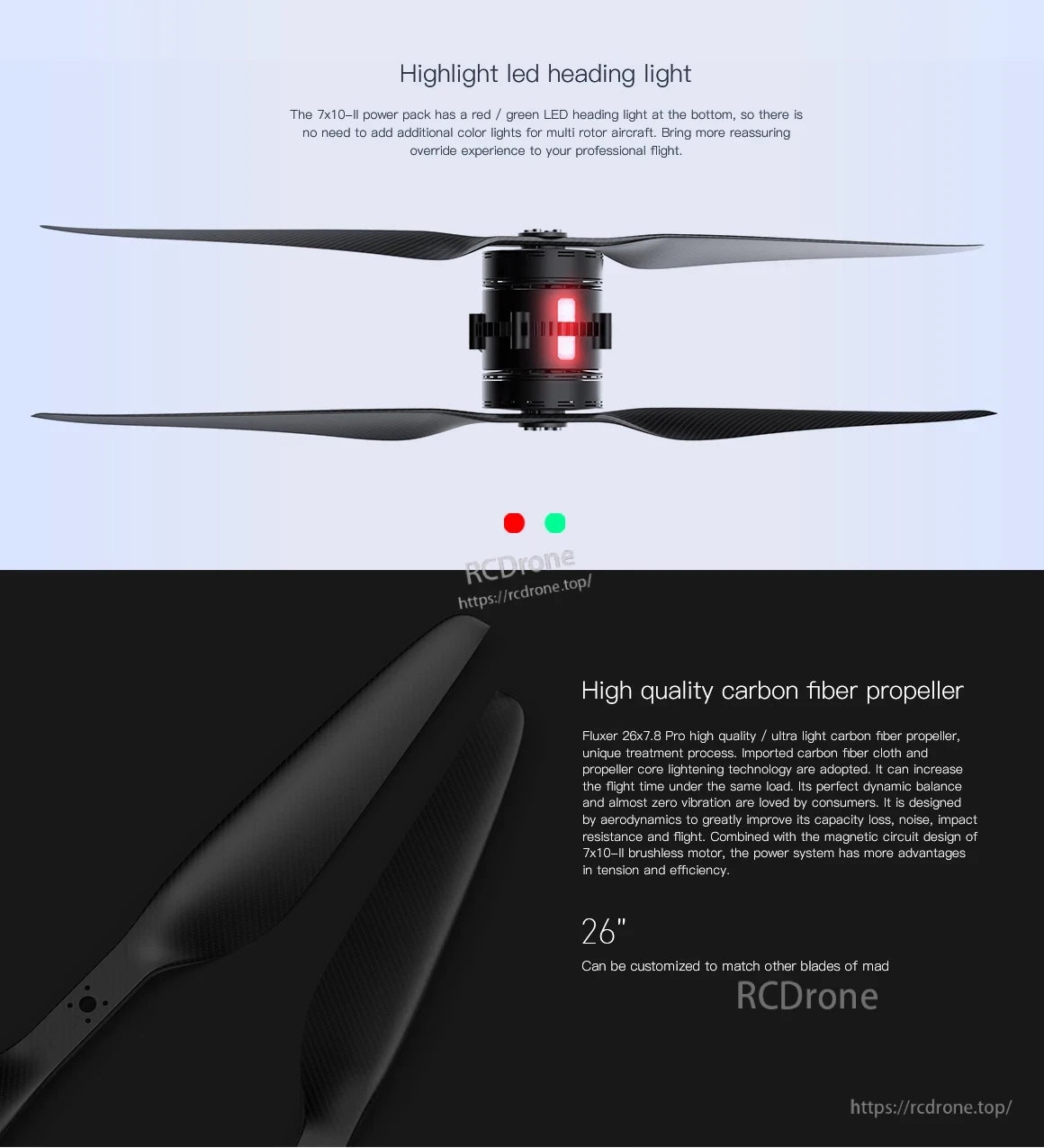

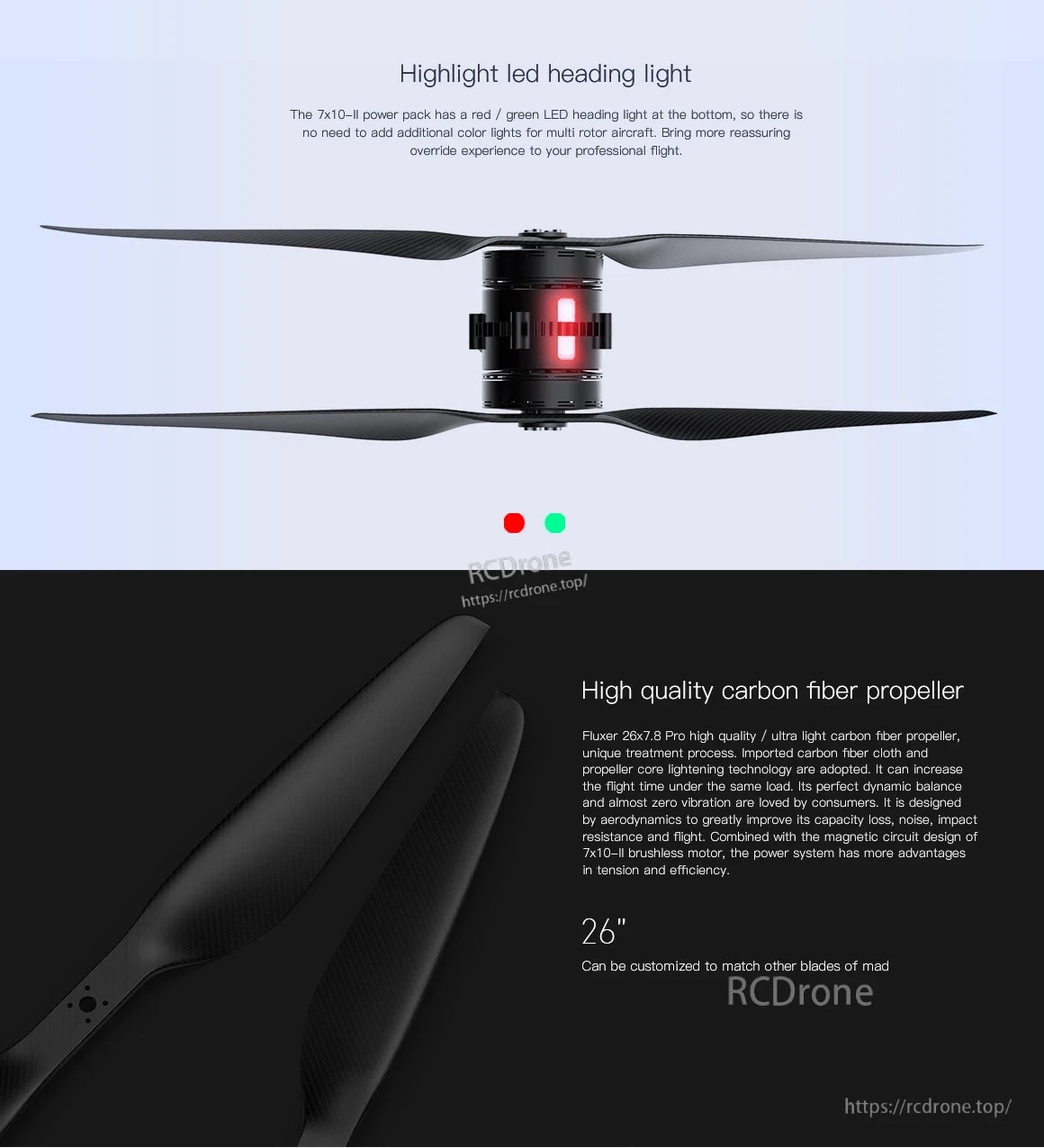

واحد پیشرانه کواکسیال 7x10-II پروپیلرهای کربن فیبر 26 اینچی را با یک چراغ هدایت LED قرمز/سبز برای جهتیابی واضح ترکیب میکند.

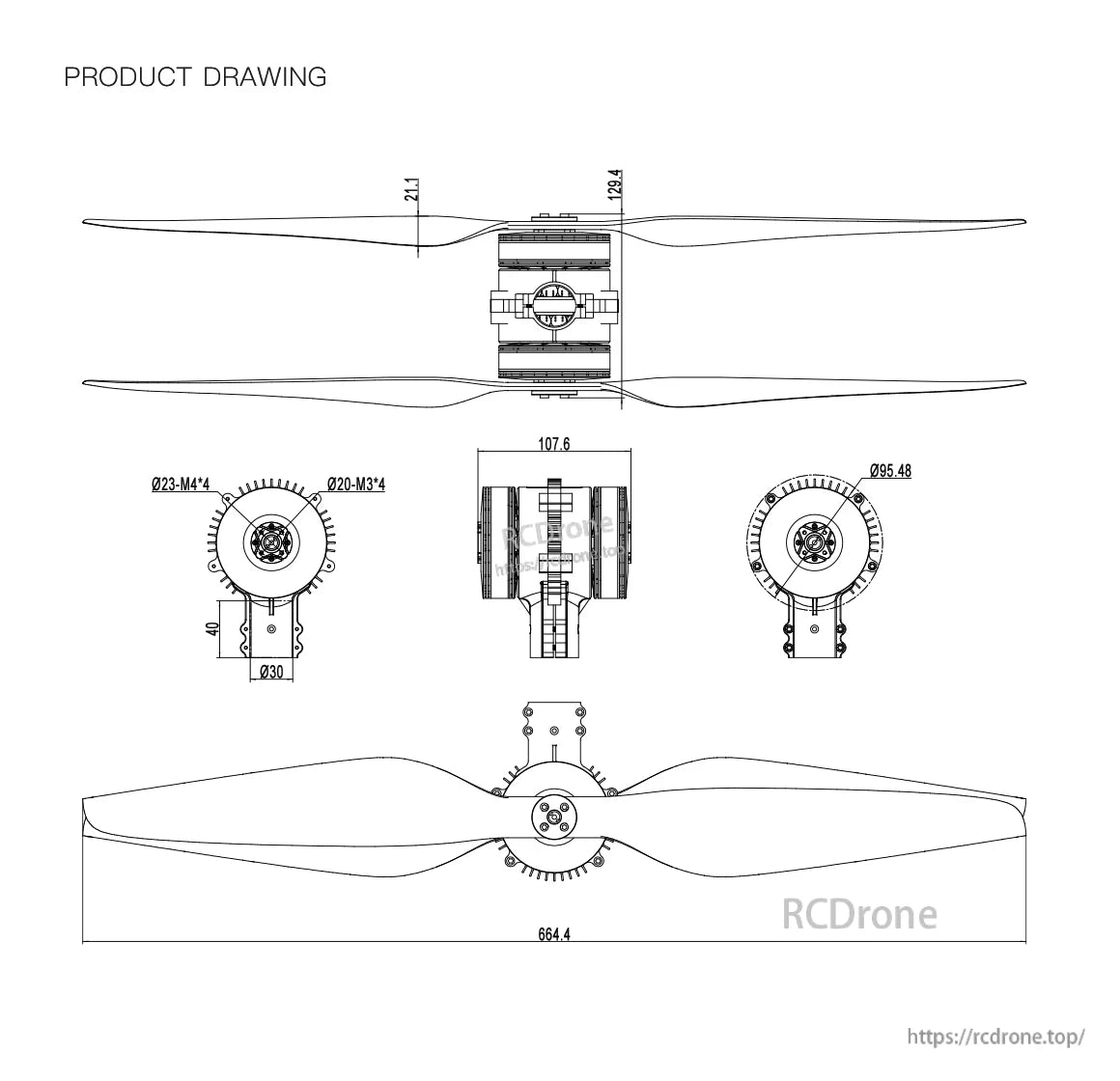

ست بازوهای کواکسیال MAD 7x10-II از طرح دو پروپ استفاده میکند و شامل ابعاد نصب دقیق مانند الگوی پیچ Ø23 M4×4 و Ø20 M3×4 است.
سیستم پیشرانه MAD 7X X10-II KV135 تا 13,029 گرم نیروی پیشرانه برای هر روتور در 48 ولت (12S) را ارائه میدهد و از ارتباط DroneCAN در ESC FOC پشتیبانی میکند.

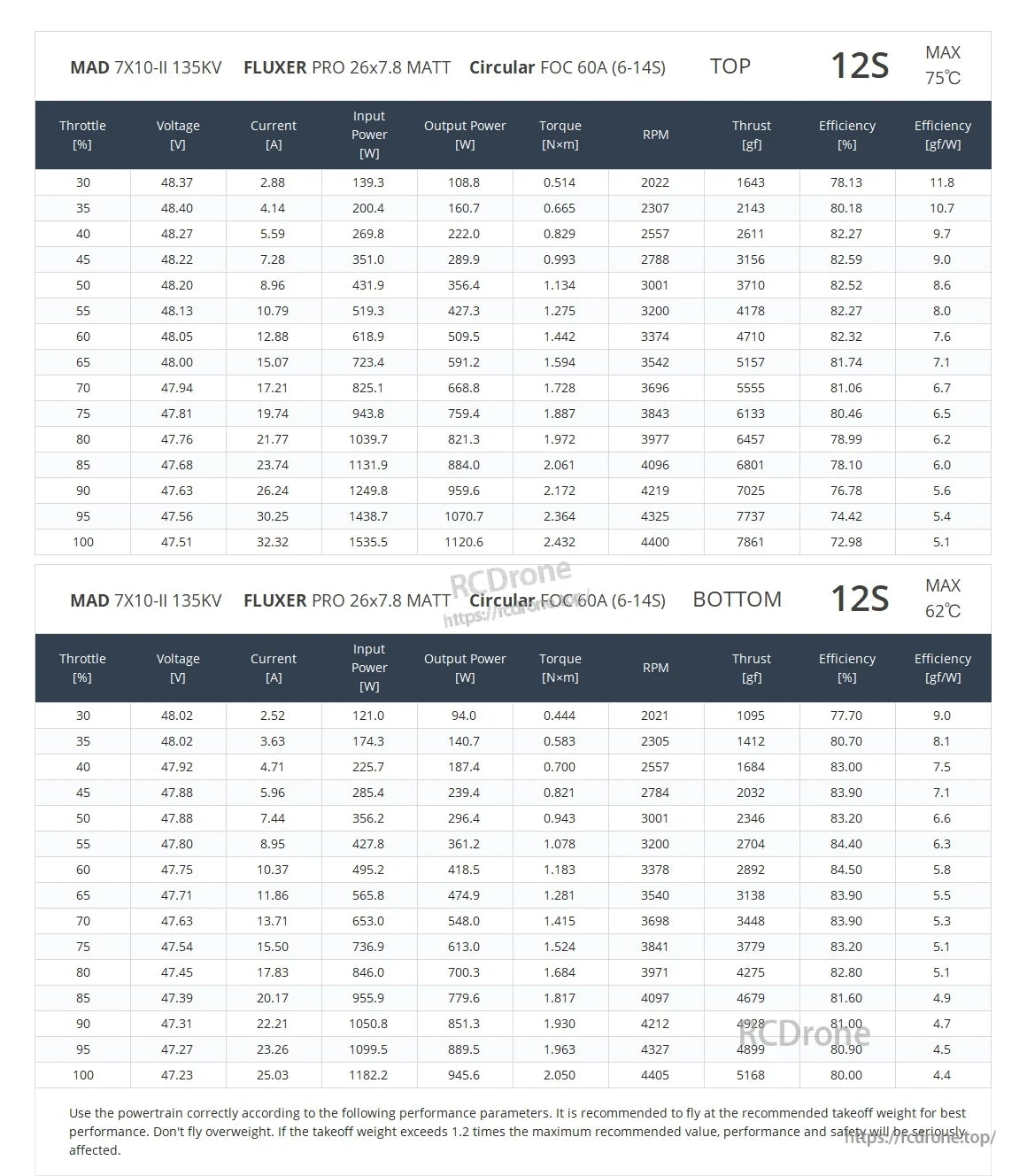

دادههای آزمایشی MAD 7x10-II 135KV 12S مراحل گاز را با ولتاژ، جریان، توان ورودی/خروجی، RPM، نیروی پیشرانه و کارایی برای موقعیتهای موتور بالا و پایین فهرست میکند.
جزئیات
سیستم پیشرانه یکپارچه MAD 7X10-II یک موتور M7C10 را با یک ESC FOC 60A14S و مجموعه پروپیلر 26×7.8 برای ساختهای کواکسیال ترکیب میکند.
موتور دیسکی MAD با یک ESC موج سینوسی هوشمند برای کنترل نرم درایو و یک محدوده مشخص 6.0–7.رتبه نیروی 5 کیلوگرم در 48 ولت (سطح دریا).

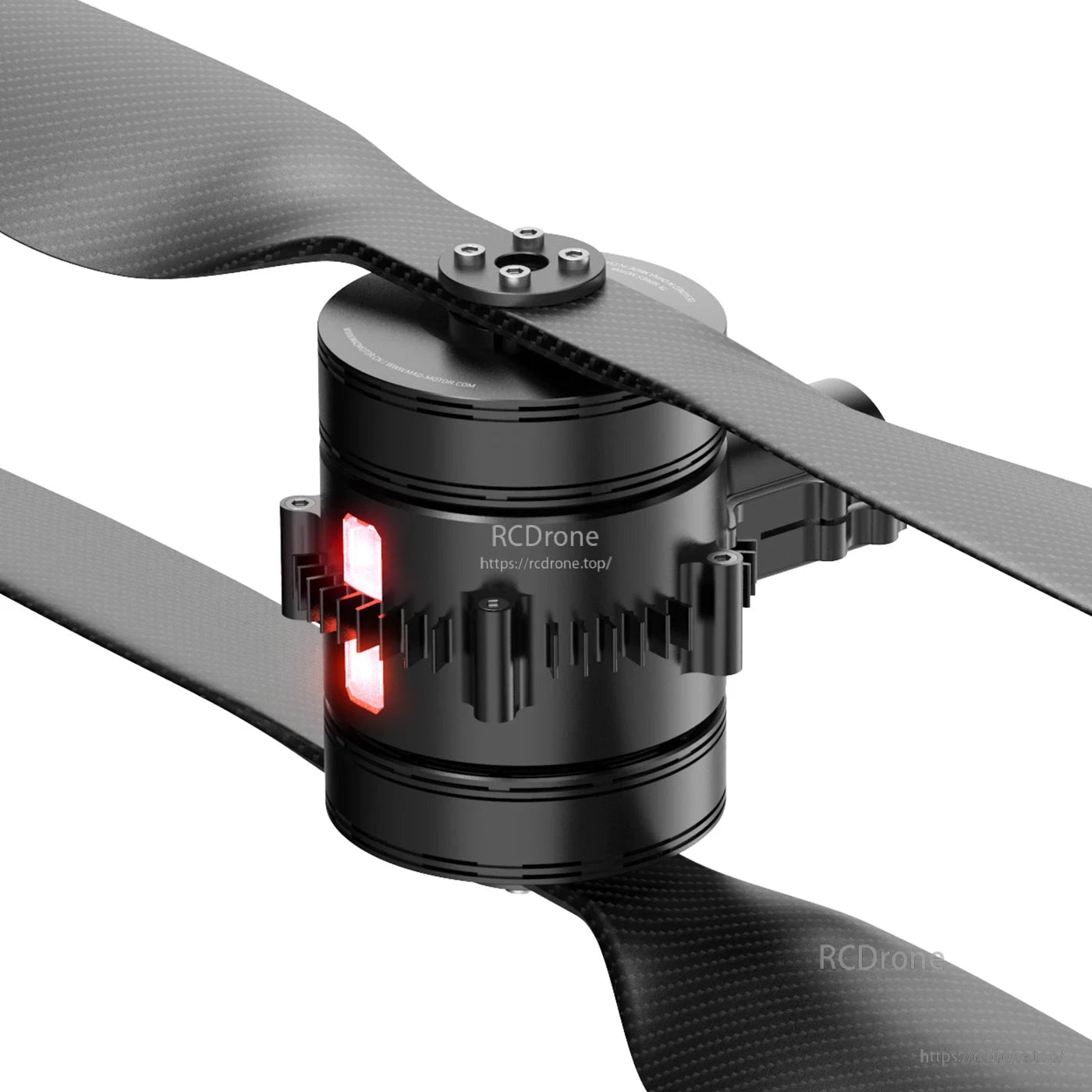

چراغهای جلو LED قرمز/سبز و پروپیلرهای کربن فیبر انباشته، دید واضحتر و نیروی کوکسیال کارآمدتری را پشتیبانی میکنند.
چیدمان پیشرانه بازوی کوکسیال MAD 7x10-II شامل یک مجموعه دو پروپ با برچسبهای نصب و ابعاد کلی برای بررسی تناسب است.
سیستم پیشرانه MAD 7x10-II KV135 یک تنظیم 12S LiPo را با یک ESC FOC DroneCAN جفت میکند و حداکثر نیروی ذکر شده 13,020 گرم به ازای هر روتور در 48 ولت دارد.
دادههای آزمایش MAD 7x10-II 135KV 12S ولتاژ، جریان، توان ورودی/خروجی، RPM، نیروی (gf) و کارایی را برای موتورها در بالا و پایین فهرست میکند.

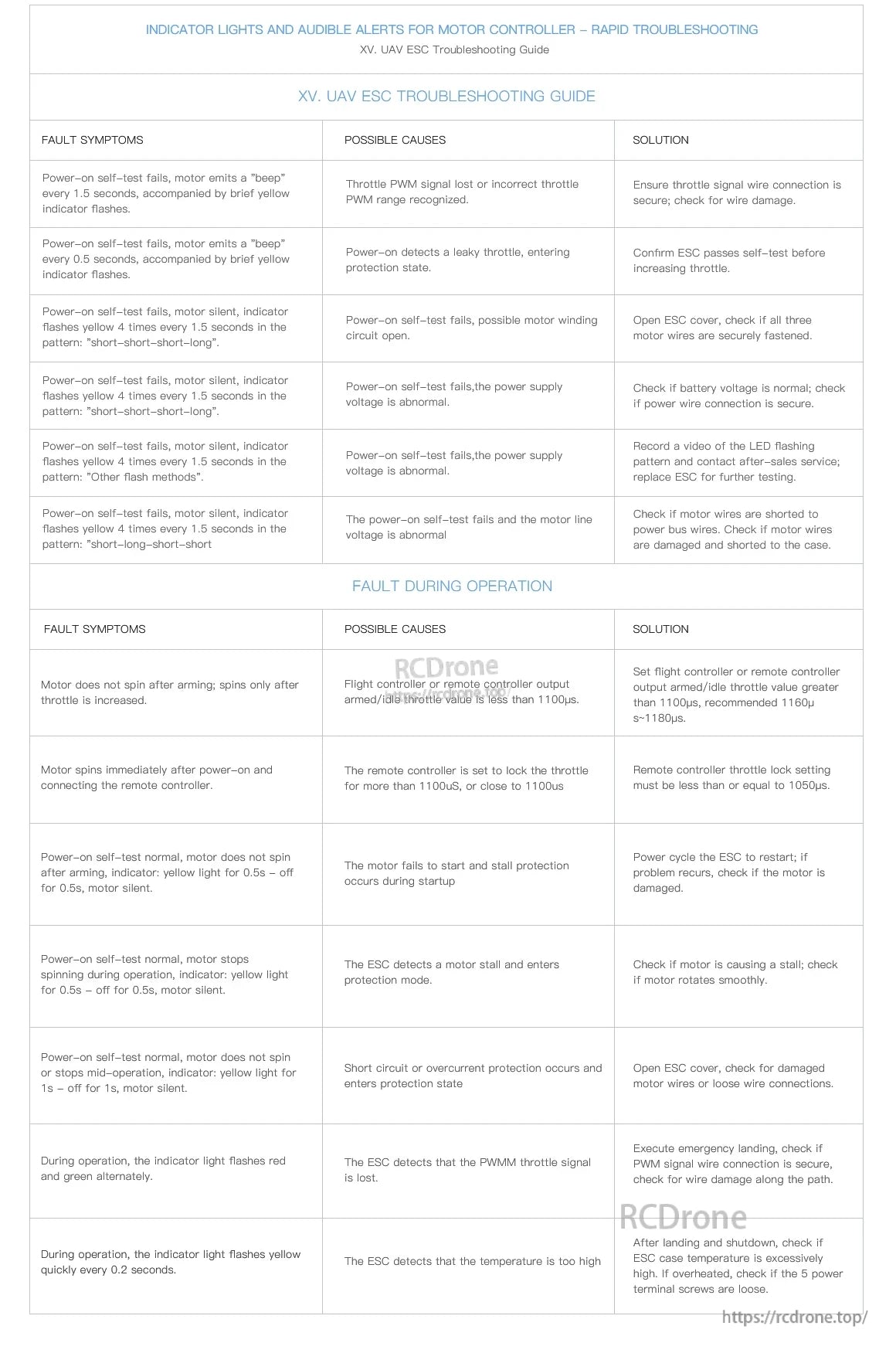

راهنمای عیبیابی ESC UAV X7 علائم خطای رایج را با علل ممکن و اصلاحات پیشنهادی برای تشخیص سریعتر فهرست میکند.
