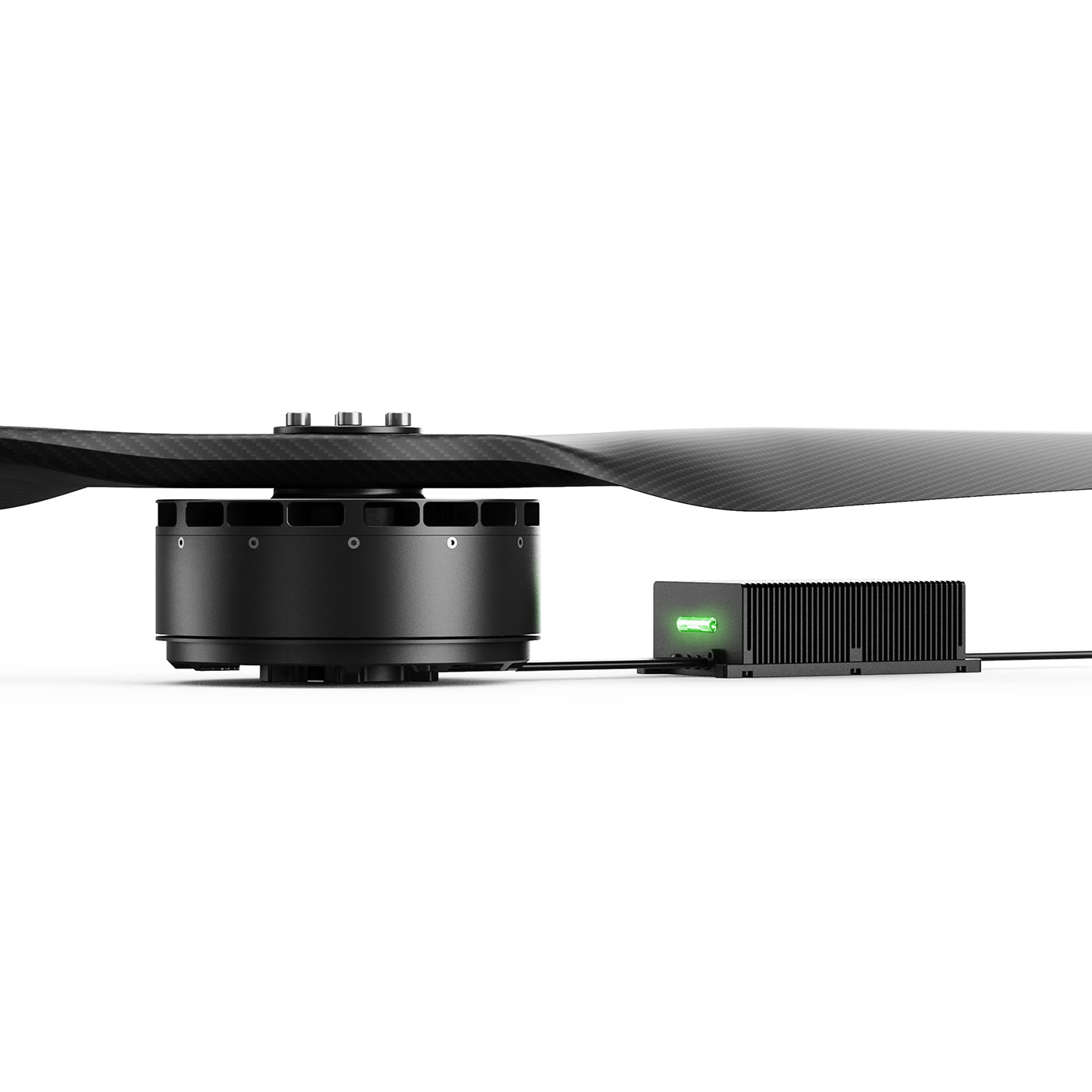

کیت سیستم قدرت MAD AM40 34KV 52x22 (کیت سیستم قدرت) با ESC AMPX FOC 250A 24S، موتور AM40 & پروانهها
کیت سیستم قدرت MAD AM40 34KV 52x22 (کیت سیستم قدرت) با ESC AMPX FOC 250A 24S، موتور AM40 & پروانهها
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
کیت سیستم قدرت MAD AM40 34KV 52x22 یک کیت سیستم قدرت سنگین است که موتور AM40، ESC FOC AMPX و گزینههای پروپیلر کربنفیبر سازگار را برای پلتفرمهای چندروتور با نیروی بالا ترکیب میکند. مجموعه AeroMax 40 KIT 34KV برای عملکرد تا 24S (LiPo) مشخص شده و دادههای نیروی منتشر شده، کارایی و ابعاد را برای ادغام ارائه میدهد.
ویژگیهای کلیدی
- دو گزینه کیت:
- کیت A: بدون عملکرد قفل پروپیلر؛ شامل 1x ESC (فریمور استاندارد) و 1x پروپیلر CW یا CCW است.
- کیت B: موتور دارای یک انکودر مغناطیسی برای شناسایی و قفل کردن پروپیلر در یک موقعیت توقف مشخص است (نیاز به فریمور سازگار ESC دارد)؛ شامل 1x ESC (با فریمور مورد نیاز) و 1x پروپیلر CW یا CCW است.
- ESC از گاز دوگانه CAN/PWM پشتیبانی میکند (رابط ارتباطی: CAN؛ عرض پالس ورودی PWM 1100-1900us).
- سیستم ESC بدون سنسور با چیپ DSP و پاسخ دینامیکی اعلام شده 0.28 ثانیه.
- پروپیلرها به عنوان فیبر کربن با کیفیت بالا + رزین (سری FLUXER PRO) فهرست شدهاند.
- سیمپیچهای وکیومدار و نظارت بر دمای واقعی برای سیستم موتور توصیف شدهاند.
مشخصات
| مدل ترکیبی | AM40-Kit |
| KV | 34 KV |
| حداکثر نیروی رانش | 86.5 کیلوگرم |
| نیروی رانش نامی | 40 کیلوگرم |
| وزن توصیه شده برای برخاستن | 40 کیلوگرم |
| کارایی | 6.9 gf/W |
| دمای عملیاتی | -20~50C |
| درجه IP | IP45 |
| سازگار با لیتیوم | 24S (Lipo) |
| وزن ترکیبی | 55" 5100+-100 g / 61" 5230+-100 g |
| کابل برق / طول | 7AWG / 280 mm |
| سیم سیگنال | 5pin/1100 mm |
موتور (AM40)
| مدل | AM40 |
| KV | 34 KV |
| شکاف & قطب | 36N42P |
| اندازه موتور | D: 167 x 83.5 میلیمتر |
| طول کابل | 200 میلیمتر (سیمهای لعابی کشیده شده) |
| وزن | 3.6 کیلوگرم |
ESC (MAD AMPX FOC 250A 24S)
| مدل | MAD AMPX FOC 250A 24S |
| اندازه | 143*77*33.7mm |
| درجه حفاظت | IP45 |
| عرض پالس ورودی PWM | 1100-1900us |
| وزن | تقریباً 803 گرم |
| جریان خروجی مداوم | 160A |
| جریان خروجی پیک | 250A (10S) |
| رابط ارتباطی | CAN |
پروپیلرها (FLUXER PRO)
| مدل | FLUXER PRO 55X22 PROP |
| جنس | فیبر کربن با کیفیت بالا + رزی |
| ابعاد نصب | D25-D50(M6*6) سوراخ مرکزی D25 |
| وزن | 700+-30 گرم |
| مدل | FLUXER PRO 61X17" پروپ |
| جنس | فیبر کربن با کیفیت بالا + رزی |
| ابعاد نصب | D25-D50(M6*6) سوراخ مرکزی D25 |
| وزن | 830+-30 گرم |
ابعاد (نقشهها)
| ابعاد موتور (مقادیر کلیدی) | D167; 83.5; انکودر و خروجی حرارتی 450mm±10mm; خروجی خط موتور سه فاز 200mm |
| ابعاد ESC (مقادیر کلیدی) | 143; 125; 77; 69; کابل برق(-) سیم سیاه 7AWG طول 280±10mm; کابل برق(+) سیم قرمز 7AWG طول 280±10mm; طول سیم شیلد شده 5 هسته 1100±10mm; طول سیم سنسور دما 750±10mm |
| ابعاد پروپیلر | 55X22: 1397; 21.3±0.2. 61X17: 1549.4; 23.3±0.2mm. هر دو نشاندهنده علامتهای هاب Ø25 و Ø50 و الگوی 6-Ø6 با 6*60° هستند. |
دادههای آزمایش
دادههای آزمایش کیت منتشر شده در 98V برای دو پیکربندی پروپ:
- AeroMax 40 34KV + FLUXER PRO 55X22 PROP + AMPX FOC 250A 24S (98V): در 100% گاز نشان میدهد 96.62 V، 180.32 A، توان ورودی 17421.4 W، توان خروجی 14644.9 W، گشتاور 51.700 N·m، 2705 RPM، نیروی رانش 83.5 kgf، کارایی 84.06%، کارایی 4.8 gf/W.
- آروماکس 40 34KV + فلکسر پرو 61x17" پروپ + AMPX FOC 250A 24S (98V): در 100% گاز نشان میدهد 96.55 V، 186.09 A، توان ورودی 17967.4 W، توان خروجی 15096.6 W، گشتاور 54.450 N·m، 2648 RPM، نیروی رانش 86.5 kgf، کارایی 84.02%، کارایی 4.8 gf/W.
برای کمک در ادغام (انتخاب کیت، انتخاب پروپ CW/CCW، تنظیم CAN/PWM)، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل support@rcdrone.top .
چه چیزی شامل میشود
- کیت A: 1x ESC (فریمور استاندارد)، 1x پروپیلر CW یا CCW
- کیت B: 1x ESC (با فریمور مورد نیاز)، 1x پروپیلر CW یا CCW
کاربردها
- سیستمهای پیشرانه چند روتوره سنگین
- بالا بردن بارهای لجستیکی
- پلتفرمهای نقشهبرداری هوایی (ادغام پیشرانه)
جزئیات

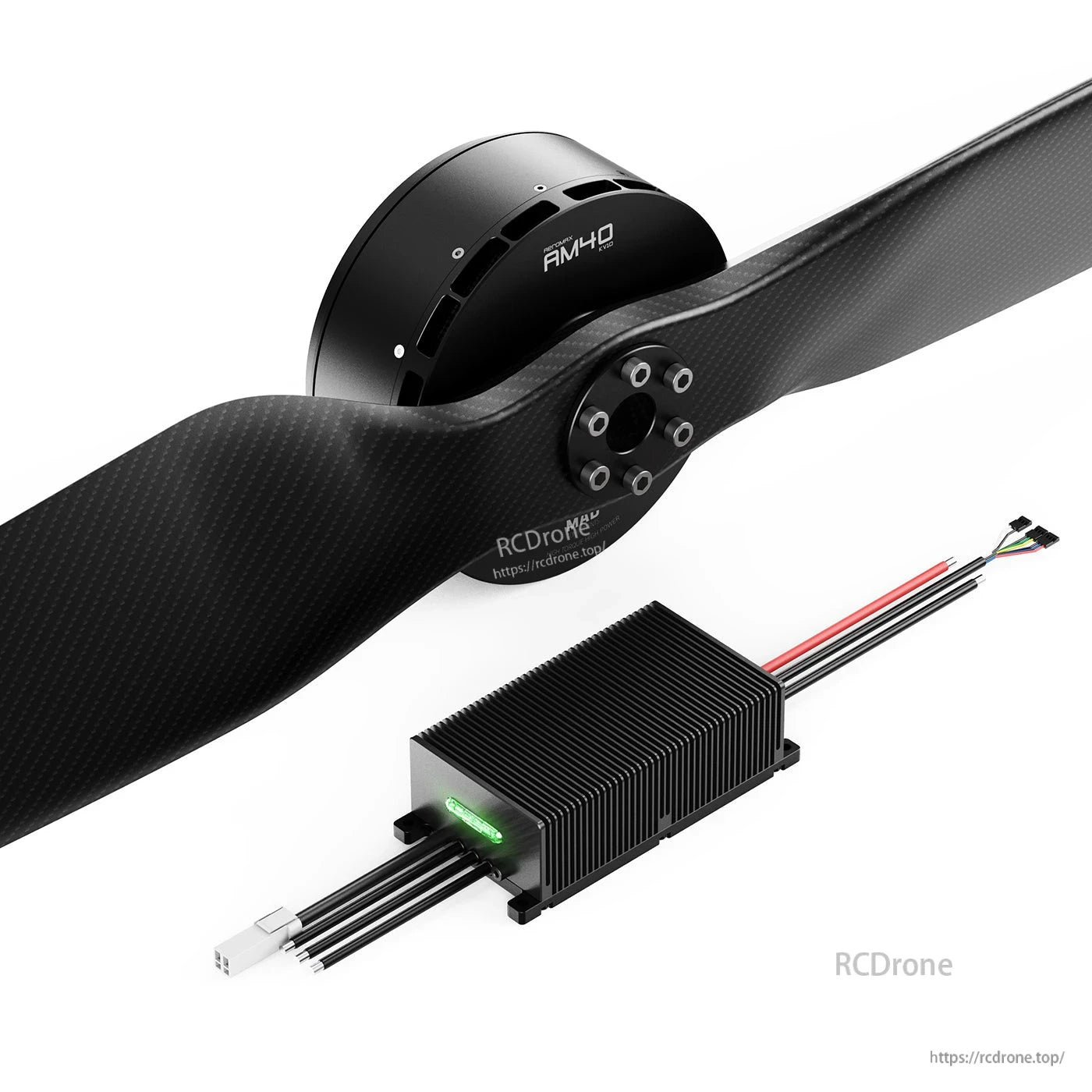

کیت سیستم قدرت AeroMax 40 KIT 34KV یک موتور، پروپیلر و ESC را برای یک تنظیم پیشرانه تمیز و هماهنگ ترکیب میکند.
ویژگیهای کیت سیستم قدرت MAD AM40 شامل نیروی 40 کیلوگرم، نیروی اوج 86.5 کیلوگرم و طراحی وزن موتور فوق سبک 3.6 کیلوگرم است.

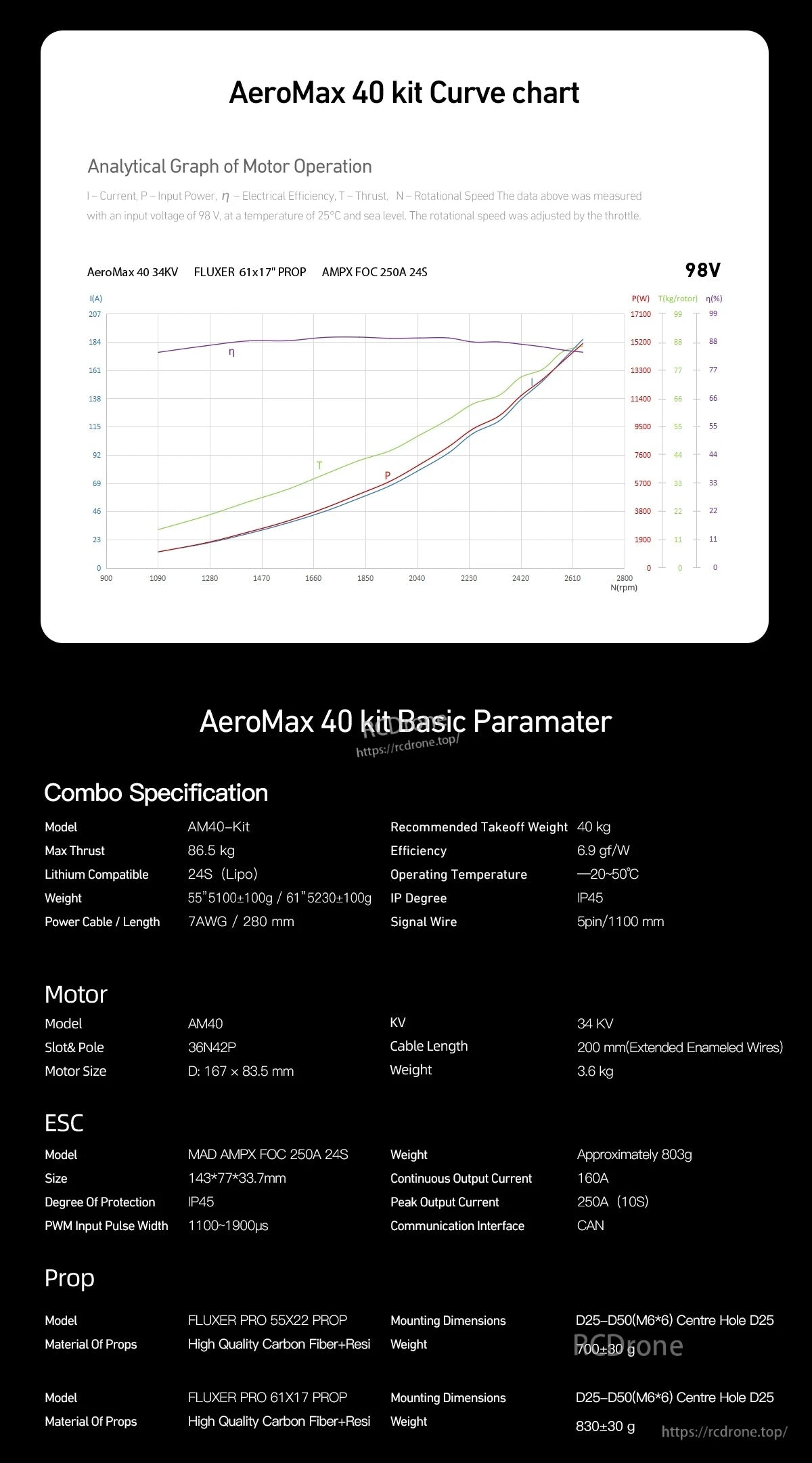

کیت سیستم قدرت MAD AM40 34KV یک ESC AMPX FOC 250A 24S را با موتور AM40 و گزینههای پروپیلر 52x22 ترکیب میکند، با نمودار منحنی عملکرد موتور و پارامترهای کلیدی برای برنامهریزی تنظیم.

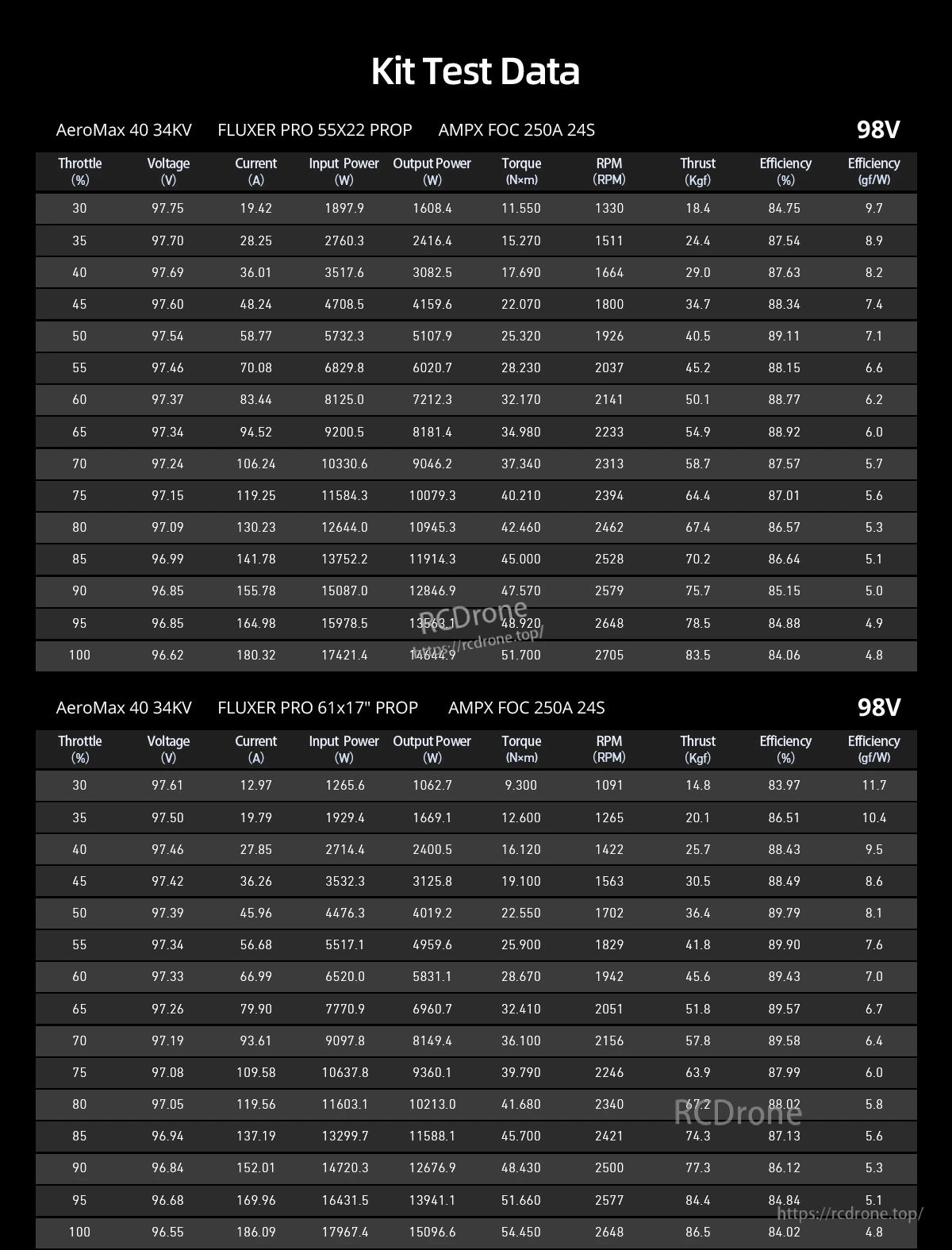

دادههای آزمایشی در 98 ولت شامل گاز، ولتاژ، جریان، توان، گشتاور، دور در دقیقه، نیروی رانش و کارایی برای تنظیم AeroMax 40 34KV با پروپ فلکسر پرو 55x22 و ESC AMPX FOC 250A 24S است.

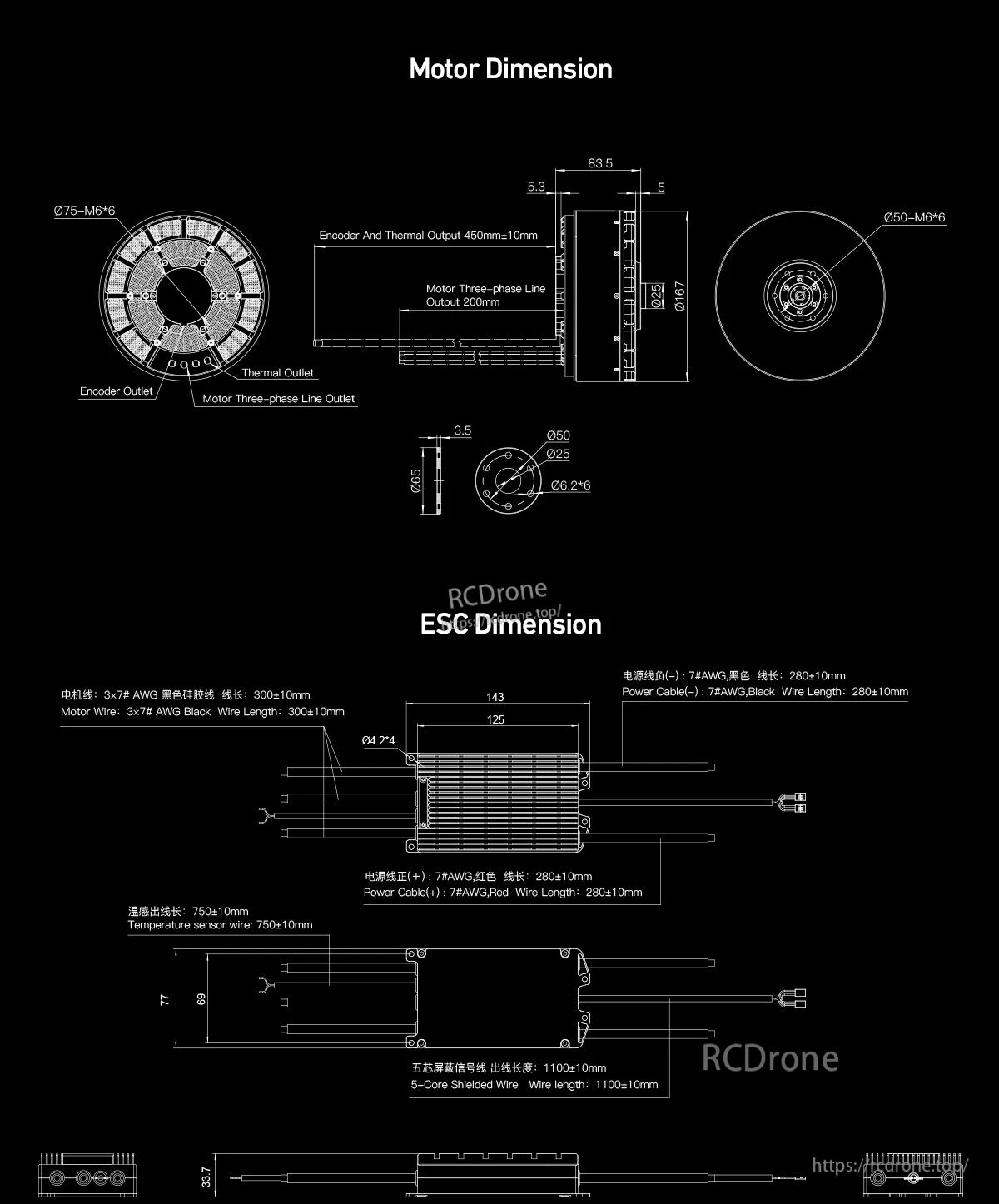

جزئیات ابعاد موتور AM40 و ESC AMPX FOC 250A 24S به برنامهریزی فضای نصب و مسیر کابل برای کیت سیستم قدرت کمک میکند.

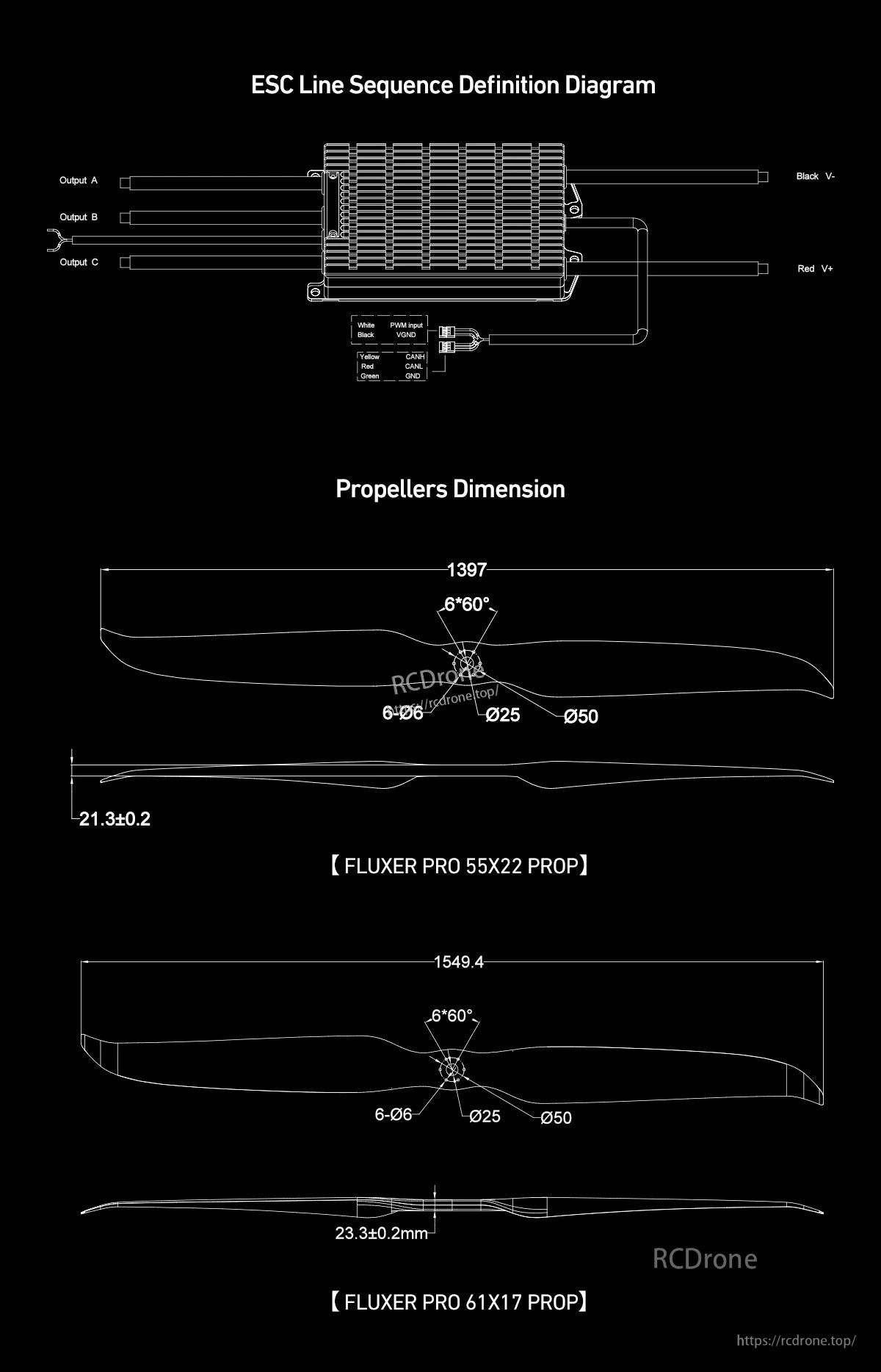

این کیت شامل یک مرجع سیمکشی ترتیب خط ESC و طرحهای ابعادی پروپ فلکسر پرو است تا به تنظیم و بررسی فضای نصب کمک کند.
ESC AMPX FOC از تنظیم آسان و بهروزرسانی OTA پشتیبانی میکند، با پشتیبانی از گاز دوگانه CAN/PWM و سختافزار MOSFET SiC.
پروپهای فیبر کربنی کیت از یک باله الهامگرفته از طبیعت و طراحی پیچ 3D برای احساس قویتر و پایدارتر با کاهش صدا استفاده میکنند.

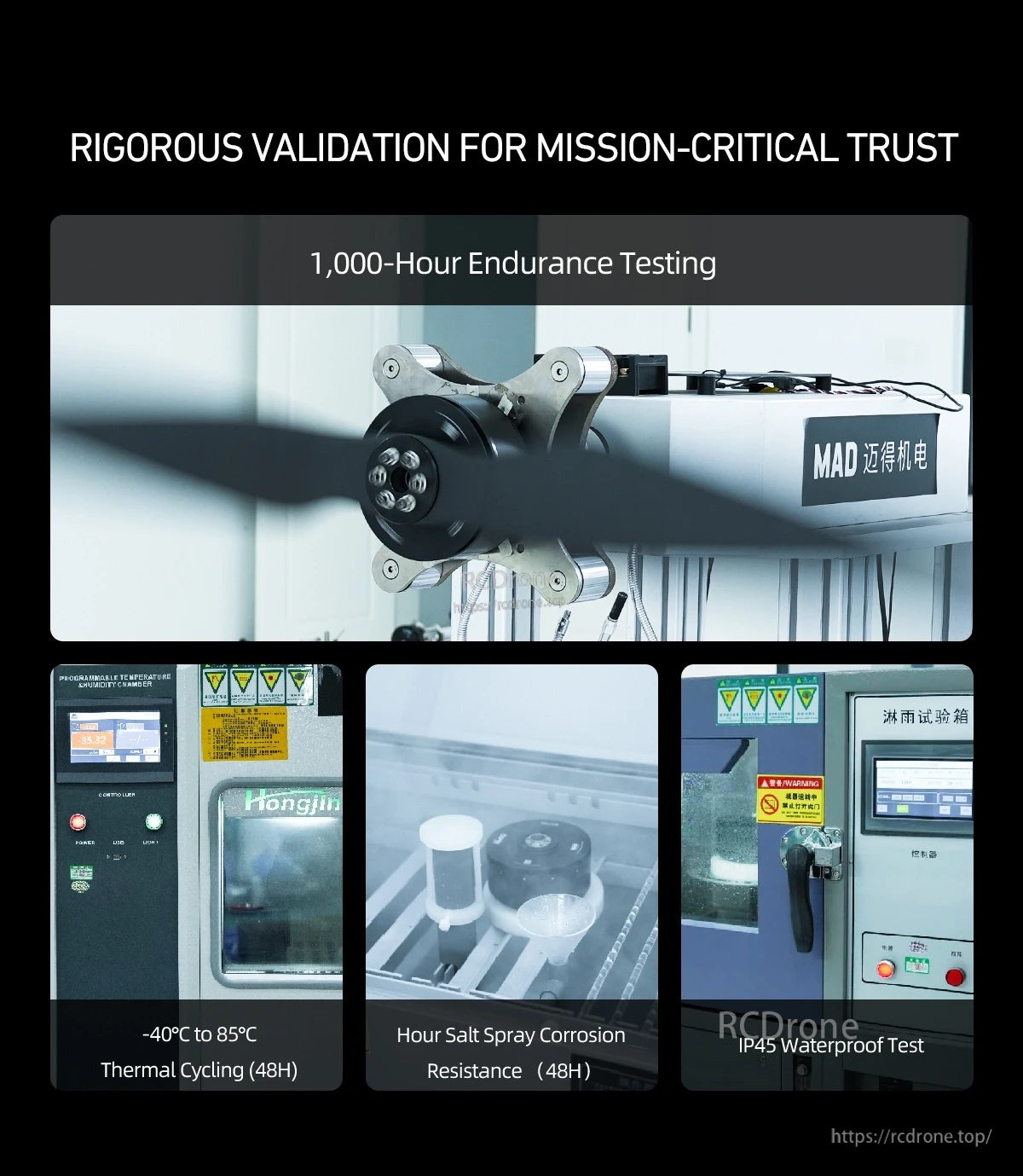

اجزای سیستم قدرت MAD AM40 با آزمایش دوام ۱۰۰۰ ساعته، چرخه حرارتی از -۴۰ درجه سانتیگراد تا ۸۵ درجه سانتیگراد، مقاومت در برابر خوردگی اسپری نمک به مدت ۴۸ ساعت و آزمایش ضد آب IP45 تأیید شدهاند.
