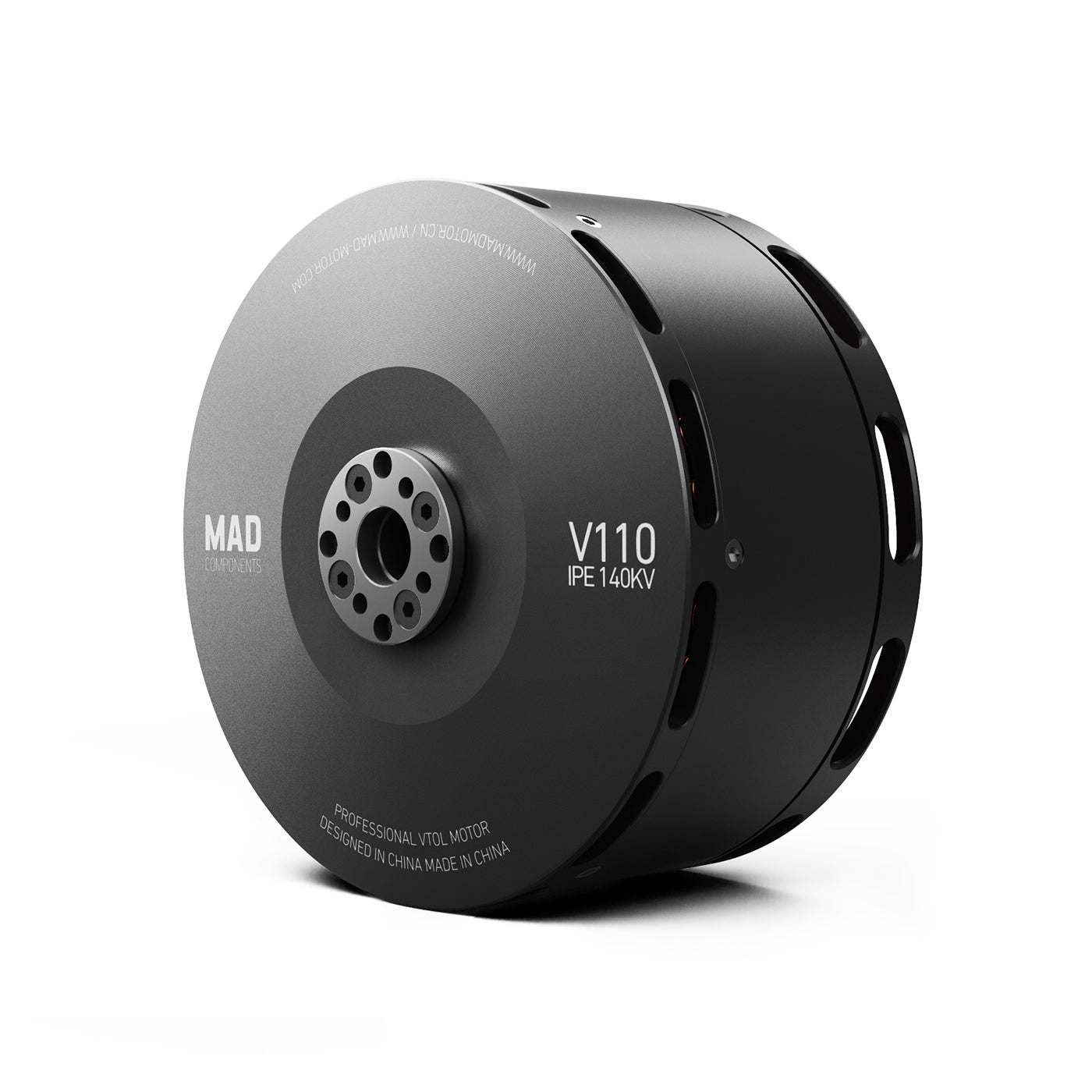

• MAD V110 IPE V1.0 140KV eVTOL Drone Motor, MAD V110 IPE 140KV eVTOL drone motor with black cylindrical housing, vent slots, and front mounting flange

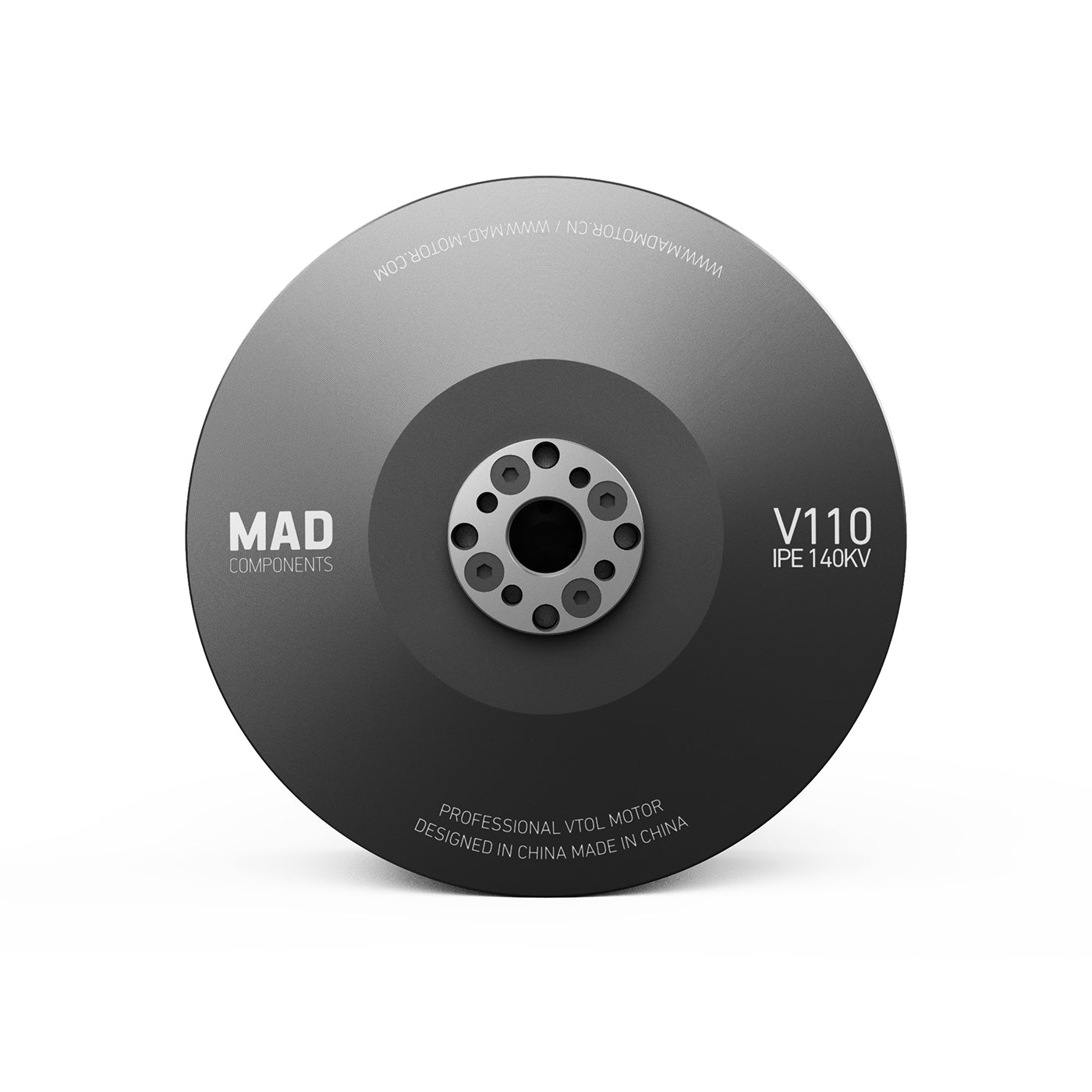

  • MAD V110 IPE V1.0 140KV eVTOL Drone Motor, Top view of MAD Components V110 IPE 140KV eVTOL drone motor with central mounting hole pattern

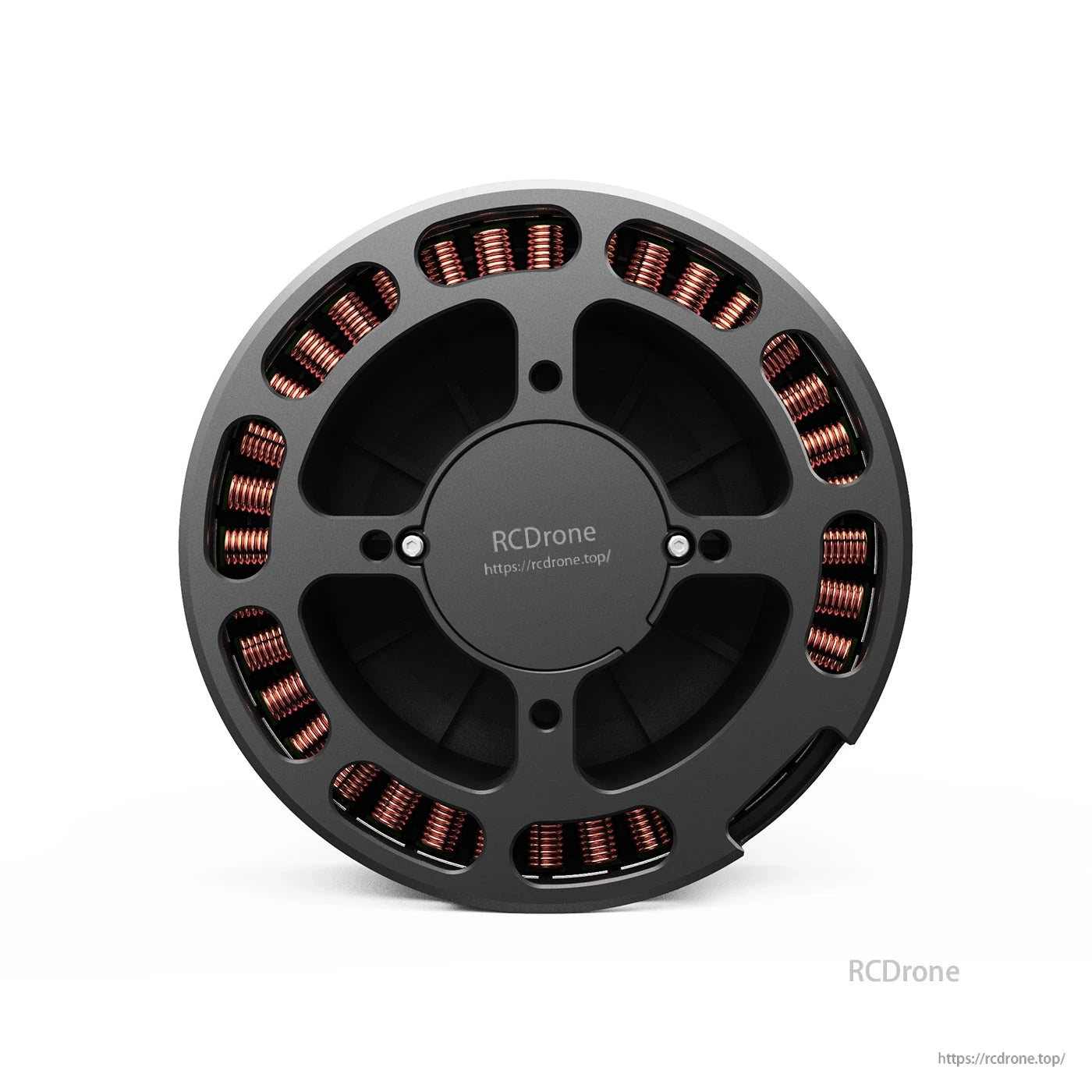

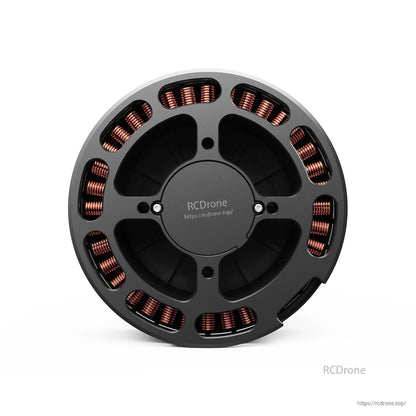

  • Top view of MAD V110 IPE V1.0 140KV eVTOL drone motor with black housing and exposed copper windings

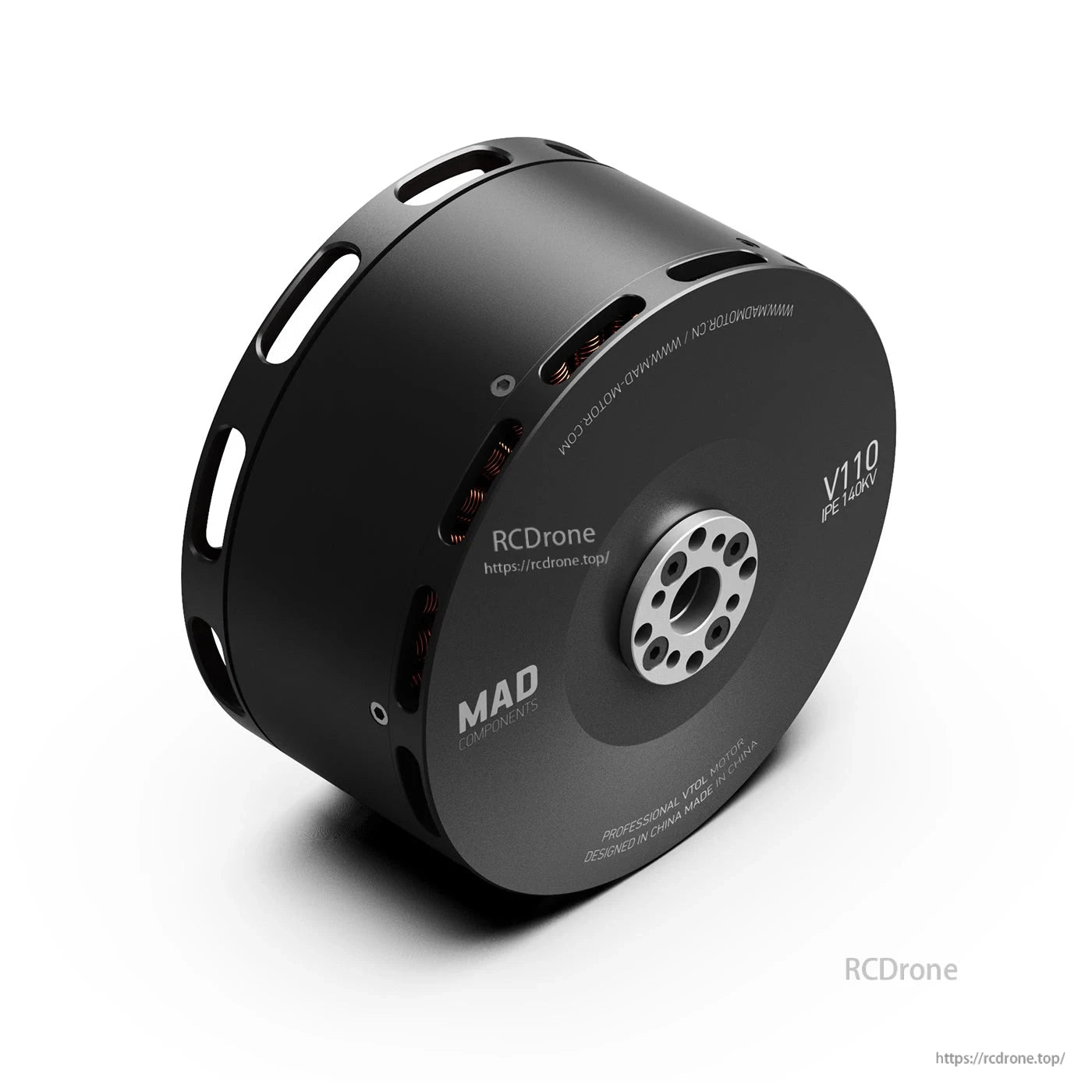

  • MAD V110 IPE V1.0 140KV eVTOL Drone Motor, MAD V110 140KV eVTOL drone motor with black cylindrical housing, vent slots, and front mounting hole pattern

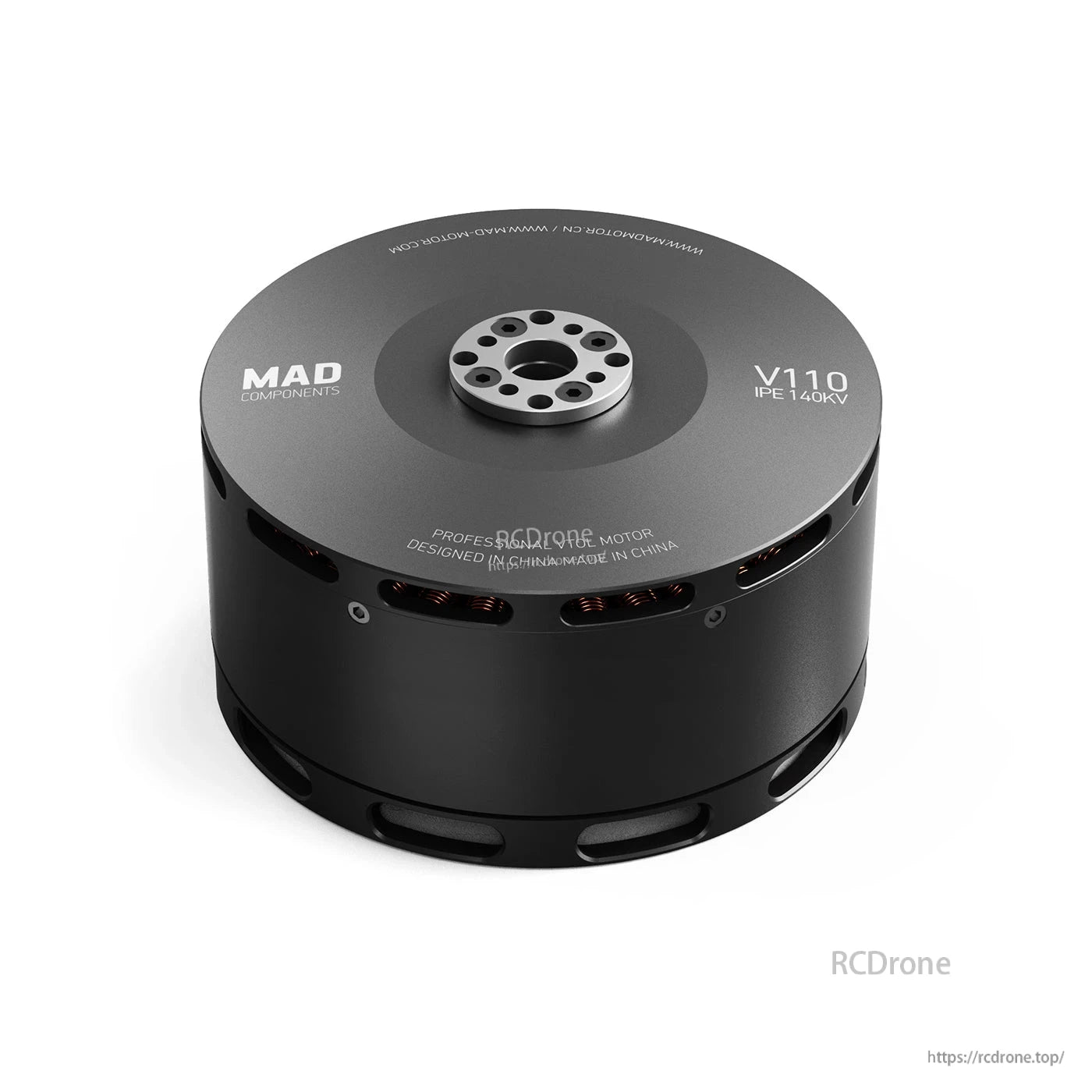

  • MAD V110 IPE V1.0 140KV eVTOL Drone Motor, MAD V110 IPE 140KV eVTOL drone motor with black cylindrical housing, top mount plate, and side vent slots
1 5

موتور پهپاد MAD V110 IPE V1.0 140KV eVTOL، استاندارد IP35، 15 جفت قطب، ابعاد D108.6 x 59.9 میلی‌متر

موتور پهپاد MAD V110 IPE V1.0 140KV eVTOL، استاندارد IP35، 15 جفت قطب، ابعاد D108.6 x 59.9 میلی‌متر

MAD

$682.50 USD
$682.50 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
گزینه KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

MAD V110 IPE V1.0 یک موتور درون eVTOL با 140KV و حفاظت IP35، 15 جفت قطب و اندازه موتور D108.6 x 59.9 میلی‌متر است. این موتور شامل سخت‌افزار نصب و لوازم جانبی برای نصب پروانه و اتصال برق می‌باشد.

ویژگی‌های کلیدی

  • رتبه 140KV
  • 15 جفت قطب
  • درجه حفاظت IP35
  • استاتور ضد زنگ
  • درجه سیم لاکی: 220 C; درجه آهنربا: 180 C
  • انتقال حرارت گریز از مرکز: بله
  • تعادل روتور: ;5 میلی‌گرم; تعادل موتور: ;10 میلی‌گرم
  • بلبرینگ: EZO SS 6902ZZ
  • آزمایش اختلال: 1000 V

مشخصات

مدل موتور MAD V110 IPE V1.0
KV (RPM/V) 140 KV
تعداد جفت قطب‌ها 15
استاتور پیشگیری از زنگ زدگی
درجه سیم لاکی 220 C
درجه آهنربا 180 C
اندازه موتور D:108.6 x 59.۹ میلی‌متر
درجه حفاظت IP35
طول کابل ۱۵۰ میلی‌متر (سیم‌های لعابی کشیده شده)
انتقال حرارت گریز از مرکز بله
تعادل روتور ; ۵ میلی‌گرم
تعادل موتور ; ۱۰ میلی‌گرم
سوراخ‌های نصب پروپیلر D:۲۰ M3x4; D:۲۳ M4x4 (نقشه همچنین ۴-M4x4 و ۰-M3x4 را علامت‌گذاری می‌کند)
سوراخ‌های نصب موتور D:۵۰ M5x4
قطر شفت IN: ۱۵ میلی‌متر
بلبرینگ EZO SS 6902ZZ
آزمایش اختلال ۱۰۰۰ ولت
جریان بدون بار ۵.8A/20V
مقاومت داخلی 12m
وزن موتور 1200150 گرم
وزن بسته‌بندی محصول 1320 گرم (200 x 150 x 70 میلی‌متر)
حداکثر جریان 284.1 آمپر
حداکثر توان 13111 وات
حداکثر گشتاور 19.1 نیوتن‌متر
حداکثر نیروی رانش 45.5 کیلوگرم
نیروی رانش پیشنهادی برای معلق ماندن 14~18 کیلوگرم‌فورس
بازدهی >84%
ولتاژ اسمی باتری لیتیوم پلیمر 12S
ESC پیشنهادی MAD AMPX 200A (5-14S); 300A (5-14S)
پروپیلرهای پیشنهادی 32x10.5، 32.1x12.8، 34x11.2، 34.1x13.
وزن برخاست UAV 12S-32؟ کوادکوپتر 60 کیلوگرم؛ هگزاکوپتر 90 کیلوگرم؛ اوکتوکوپتر 120 کیلوگرم
وزن برخاست روتور تک 14 کیلوگرم ~ 18 کیلوگرم

برای انتخاب ESC، تطابق پروپیلر و سوالات ادغام، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

چه چیزی شامل می‌شود

  • پلیت پروپ*1
  • پین مکان‌یابی پروپیلر*1
  • گلوله 8.0mm*3
  • لوله جمع شونده حرارتی*3
  • M5*20mm*4 پیچ موتور
  • M3*18mm*4 پیچ پروپیلر
  • برچسب*2

داده‌های آزمایشی

MAD V110 IPE 140KV + FLUXER PRO 32x10.5 مَت + AMPX 200A V2 (5-14S) 12S

گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [kgf] بازده [%] بازده [gf/W]
30 47.98 7.7 367.1 242.7 1.310 1769 3.6 66.11 9.8
35 47.90 10.8 518.9 364.8 1.720 2025 4.7 70.29 9.1
40 47.87 14.2 677.9 515.5 2.190 2248 6.1 76.04 8.9
۴۵ ۴۷.۸۲ ۱۸.۵ ۸۸۴.۶ ۶۸۵.۵ ۲.۶۴۰ ۲۴۸۰ ۷.۳ ۷۷.۴۹ ۸.۳
۵۰ ۴۷.۷۴ ۲۵.۰ ۱۱۹۵.۰ ۹۵۹.۷ ۳.۳۲۰ ۲۷۶۰ ۹.۱ ۸۰.۳۱ ۷.۶
۵۵ ۴۷.۶۴ ۳۴.۲ ۱۶۳۰.۸ ۱۳۳۷.۱ ۴.۱۹۰ ۳۰۴۷ ۱۱.۵ ۸۱.۹۹ ۷.۱
۶۰ ۴۷.۶۵ ۴۲.۵ ۲۰۲۳.۴ ۱۶۸۰.۱ ۴.۸۲۰ ۳۳۲۹ ۱۳.۳ ۸۳.۰۵ ۶.۶
۶۵ ۴۷.۵۵ ۵۲.۲ ۲۴۸۰.۴ ۲۰۹۷.۸ ۵.590 3584 15.3 84.57 6.2
70 47.46 65.7 3120.1 2699.1 6.770 3807 18.4 86.51 5.9
75 47.42 76.6 3632.9 3094.1 7.330 4031 19.9 85.17 5.5
80 47.31 92.4 4371.1 3724.4 8.310 4280 22.4 85.21 5.1
85 47.21 110.4 5210.8 4417.1 9.360 4506 24.7 84.77 4.7
90 47.08 131.3 6180.1 5187.6 10.480 4727 27.8 83.94 4.5
95 46.92 156.5 7344.6 6170.3 11.930 4939 31.0 84.01 4.2
100 46.77 174.8 8177.2 6383.2 12.680 5150 33.3 83.63 4.1

مدل MAD V110 IPE 140KV + FLUXER PRO 32x10.5 مَت + AMPX 200A V2 (5-14S) 14S

گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [kgf] بازده [%] بازده [gf/W]
30 55.86 9.48 529.2 367.1 1.730 2026 4.7 69.37 8.8
35 55.85 13.17 735.6 536.5 2.230 2297 6.0 72.93 8.2
40 55.79 17.53 978.1 756.2 2.840 2543 7.7 77.31 7.9
45 55.71 24.16 1345.8 1084.0 3.630 2852 9.9 80.55 7.4
50 55.67 32.34 1800.5 1485.0 4.420 3208 12.1 82.48 6.7
55 55.60 43.48 2417.4 2016.9 5.480 3515 14.9 83.43 6.2
60 55.52 58.09 3224.9 2659.4 6.690 3796 18.0 83.50 5.6
65 55.46 68.53 3800.7 3167.5 7.470 4049 20.2 83.80 5.3
70 55.38 84.35 4671.2 3939.2 8.730 4309 23.4 84.33 5.0
75 55.23 104.58 5776.4 4876.0 10.200 4565 26.6 84.41 4.6
80 55.17 118.10 6515.0 5525.1 10.900 4840 28.8 84.80 4.4
85 54.97 144.55 7946.3 6629.7 12.500 5065 32.4 83.43 4.1
90 54.82 173.27 9497.5 7887.8 14.210 5301 36.9 83.05 3.9
95 54.59 199.95 10916.1 8847.7 15.330 5511 39.2 81.05 3.6
100 54.58 207.51 11325.8 9037.1 15.640 5518 40.5 79.79 3.6

مدل MAD V110 IPE 140KV + CF FLUXER 32.1x12.۸ VTOL + AMPX 200A V2 (۵-۱۴S) ۱۲S

گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [kgf] بازده [%] بازده [gf/W]
۳۰ ۴۷.۷۶ ۹.۰۳ ۴۳۱.۰ ۲۸۶.۷ ۱.۵۴۰ ۱۷۷۸ ۴.۱ ۶۶.۵۱ ۹.۵
۳۵ ۴۷.۷۲ ۱۲.۱۳ ۵۷۹.۰ ۴۱۰.۱ ۱.۹۴۰ ۲۰۱۹ ۵.۱ ۷۰.۸۳ ۸.۸
۴۰ ۴۷.۶۸ ۱۵.۸۳ ۷۵۴.۹ ۵۴۳.۳ ۲.۳۱۰ ۲۲۴۶ ۶.۲ ۷۱.۹۷ ۸.2
۴۵ ۴۷.۶۰ ۲۱.۵۹ ۱۰۲۷.۳ ۷۸۲.۵ ۳.۰۱۰ ۲۴۸۳ ۸.۲ ۷۶.۱۷ ۸.۰
۵۰ ۴۷.۵۶ ۲۹.۰۸ ۱۳۸۳.۱ ۱۰۸۳.۰ ۳.۷۳۰ ۲۷۷۳ ۱۰.۱ ۷۸.۳۱ ۷.۳
۵۵ ۴۷.۵۵ ۳۶.۹۴ ۱۷۵۶.۶ ۱۴۲۳.۵ ۴.۴۳۰ ۳۰۶۸ ۱۱.۹ ۸۱.۰۴ ۶.۸
۶۰ ۴۷.۴۵ ۴۷.۶۳ ۲۲۶۰.۳ ۱۸۴۴.۵ ۵.۲۹۰ ۳۳۳۰ ۱۴.۰ ۸۱.۶۱ ۶.۲
۶۵ ۴۷.۳۷ ۵۹.۳۹ ۲۸۱۳.۶ ۲۳۲۹.۸ ۶.240 3565 16.8 82.80 6.0
70 47.25 72.94 3446.6 2899.4 7.300 3795 19.5 84.10 5.7
75 47.20 86.06 4061.7 3454.6 8.220 4013 21.2 85.05 5.2
80 47.13 104.21 4911.2 4187.9 9.390 4259 23.8 85.27 4.8
85 47.00 124.96 5873.4 4966.2 10.600 4474 27.2 84.55 4.6
90 46.83 148.46 6952.9 5819.4 11.840 4694 29.9 83.70 4.3
95 46.71 174.76 8162.8 6814.3 13.250 4911 33.6 83.48 4.1
100 46.57 194.16 9041.8 7531.0 14.040 5122 35.4 83.29 3.9

MAD V110 IPE 140KV + CF FLUXER 32.1x12.۸ VTOL + AMPX 200A V2 (۵-۱۴S) ۱۴S

گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [kgf] بازده [%] بازده [gf/W]
۳۰ ۵۵.۸۸ ۱۱.۱۳ ۶۲۲.۲ ۴۴۹.۴ ۲.۱۰۰ ۲۰۴۴ ۵.۳ ۷۲.۲۳ ۸.۵
۳۵ ۵۵.۸۰ ۱۵.۱۱ ۸۴۳.۳ ۶۳۰.۵ ۲.۶۲۰ ۲۲۹۸ ۶.۷ ۷۴.۷۶ ۷.۹
۴۰ ۵۵.۷۵ ۲۰.۱۸ ۱۱۲۴.۹ ۸۹۸.۴ ۳.330 2576 8.5 79.86 7.5
45 55.72 28.02 1561.2 1275.5 4.190 2907 10.8 81.70 6.9
50 55.66 38.30 2131.5 1772.2 5.210 3248 13.5 83.14 6.3
55 55.59 51.24 2848.2 2425.7 6.550 3536 16.9 85.17 5.9
60 55.53 60.81 3376.8 2936.4 7.280 3852 18.2 86.96 5.4
65 55.41 76.54 4241.0 3707.4 8.700 4070 21.8 87.42 5.1
70 55.34 94.90 5252.0 4529.2 9.990 4328 25.2 86.20 4.8
75 55.26 115.53 6384.3 5477.4 11.370 4600 28.3 84.80 4.4
80 55.12 134.46 7411.2 6284.7 12.410 4835 31.0 84.80 4.2
85 54.90 162.30 8910.8 7439.1 14.060 5053 34.6 83.48 3.9
90 54.66 193.78 10591.6 8507.1 15.440 5261 38.7 80.32 3.7
95 54.59 209.57 11440.9 9121.3 16.430 5301 40.3 79.73 3.5
100 54.56 209.01 11403.6 9072.2 16.290 5318 39.7 79.60 3.5

MAD V110 IPE 140KV + FLUXER PRO 34x11.2 براق + AMPX 300A V2 (5-14S) 12S

گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [kgf] بازده [%] بازده [gf/W]
30 47.78 10.60 506.6 378.6 1.960 1844 4.5 74.73 8.9
35 47.73 14.23 679.1 531.2 2.440 2079 5.8 78.22 8.6
40 47.70 19.38 924.3 745.0 3.040 2340 7.4 80.61 8.1
45 47.65 27.62 1316.1 1102.9 3.970 2651 9.8 83.76 7.4
50 47.58 36.15 1719.9 1454.4 4.700 2955 11.3 84.56 6.6
55 47.49 47.20 2241.6 1922.9 5.700 3222 13.9 85.78 6.2
60 47.43 58.98 2797.6 2431.0 6.700 3465 16.4 86.90 5.9
65 47.33 72.40 3426.1 3009.1 7.790 3689 19.4 87.83 5.7
70 47.23 92.34 4361.4 3806.4 9.280 3917 22.9 87.28 5.3
75 47.10 116.05 5466.0 4746.1 10.900 4158 27.1 86.83 5.0
80 47.01 131.16 6165.3 5354.1 11.620 4400 29.2 86.84 4.7
85 46.84 159.43 7467.7 6385.4 13.250 4602 32.2 85.51 4.3
90 46.66 185.17 8640.0 7217.4 14.360 4800 35.1 83.54 4.1
95 46.51 213.91 9948.7 8214.5 15.730 4987 38.8 82.57 3.9
100 46.30 245.58 11370.1 9128.6 16.590 5255 39.6 80.28 3.5

برنامه‌ها

  • پیشرانه UAV eVTOL (داده‌های مرجع برای وزن‌های برخاست کوادکوپتر، هگزاکوپتر و اوکتوکوپتر ارائه شده است)
  • پلتفرم‌های UAV چند موتوره سنگین و صنعتی که به موتورها با کلاس 140KV نیاز دارند

جزئیات

MAD V110 IPE eVTOL Drone Motor

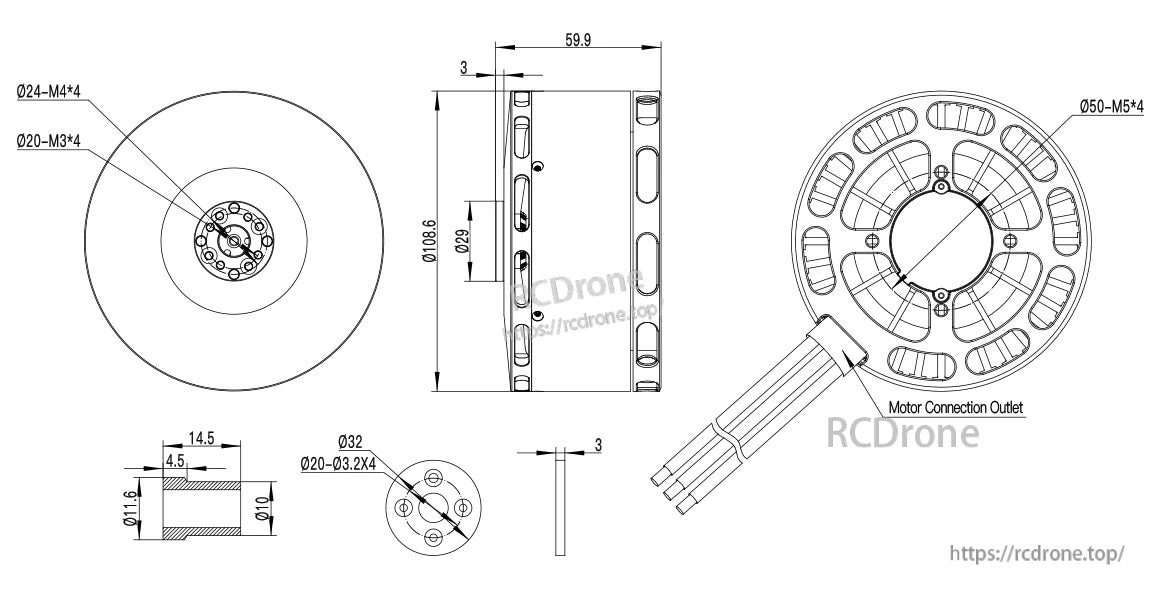

موتور MAD V110 IPE از قطر خارجی 108.6 میلی‌متر، ارتفاع کلی 59.9 میلی‌متر و الگوی سوراخ نصب به‌وضوح تعریف‌شده برای نصب مداوم استفاده می‌کند.

MAD V110 IPE eVTOL Drone Motor

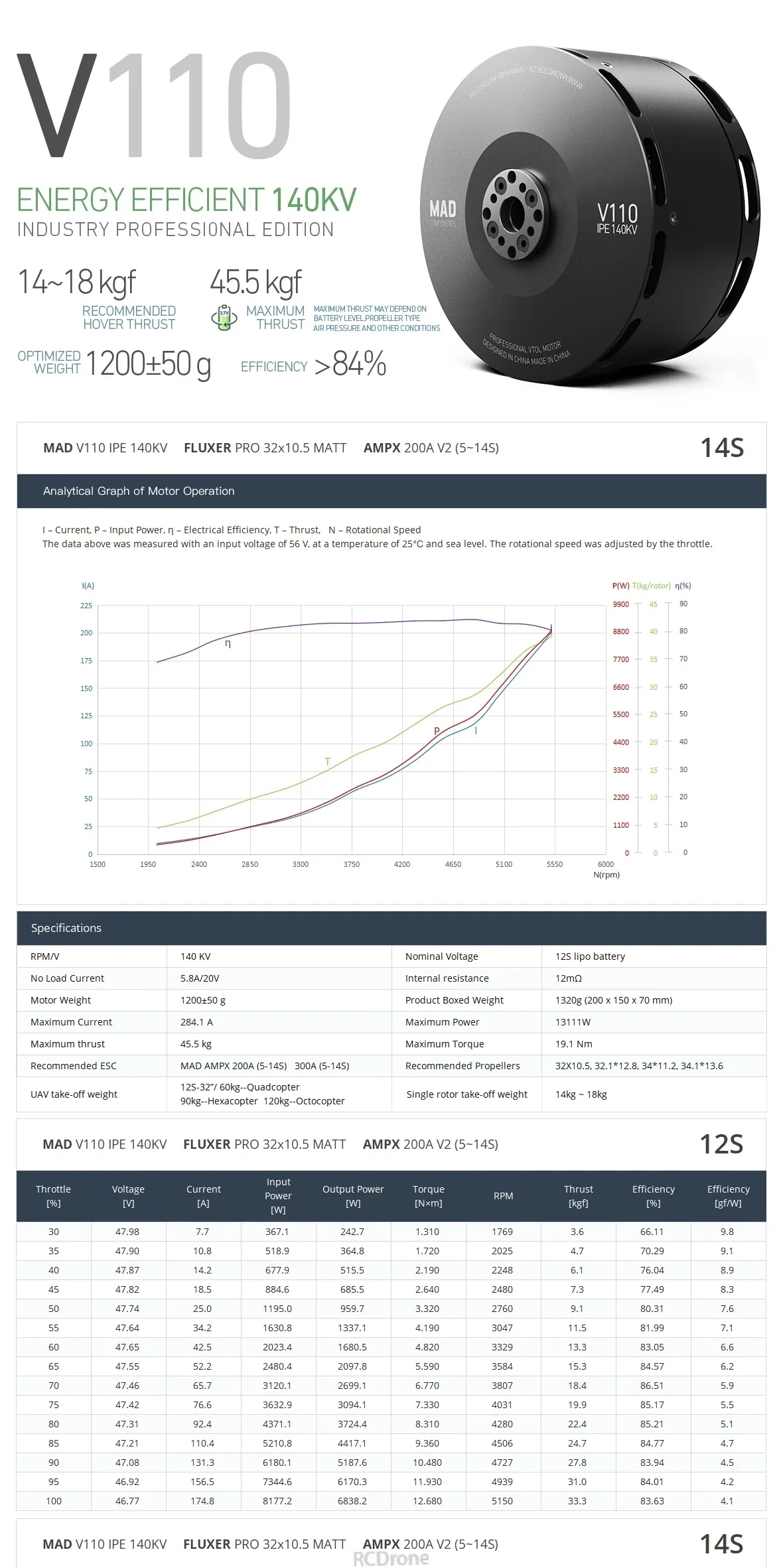

برگه عملکرد موتور MAD V110 140KV منحنی نیروی پیشرانه و داده‌های دقیق RPM، جریان، توان و کارایی را برای کمک به انتخاب پروپ و سیستم قدرت ارائه می‌دهد.

MAD V110 IPE eVTOL Drone Motor

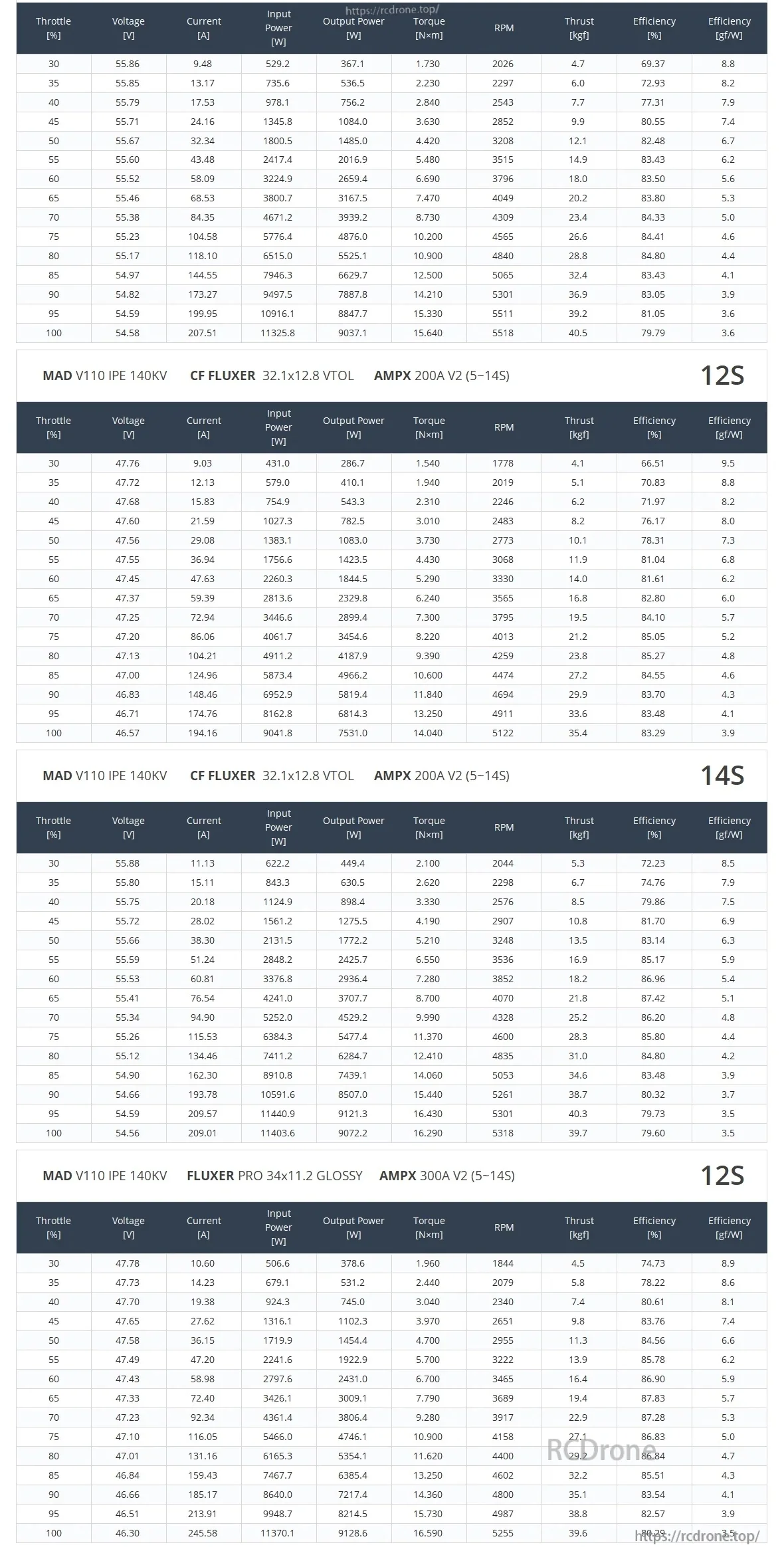

داده‌های آزمایش موتور MAD V110 IPE 140KV نیروی پیشرانه، جریان مصرفی، RPM و کارایی را در چندین نقطه گاز برای پیکربندی‌های 12S و 14S فهرست می‌کند.
