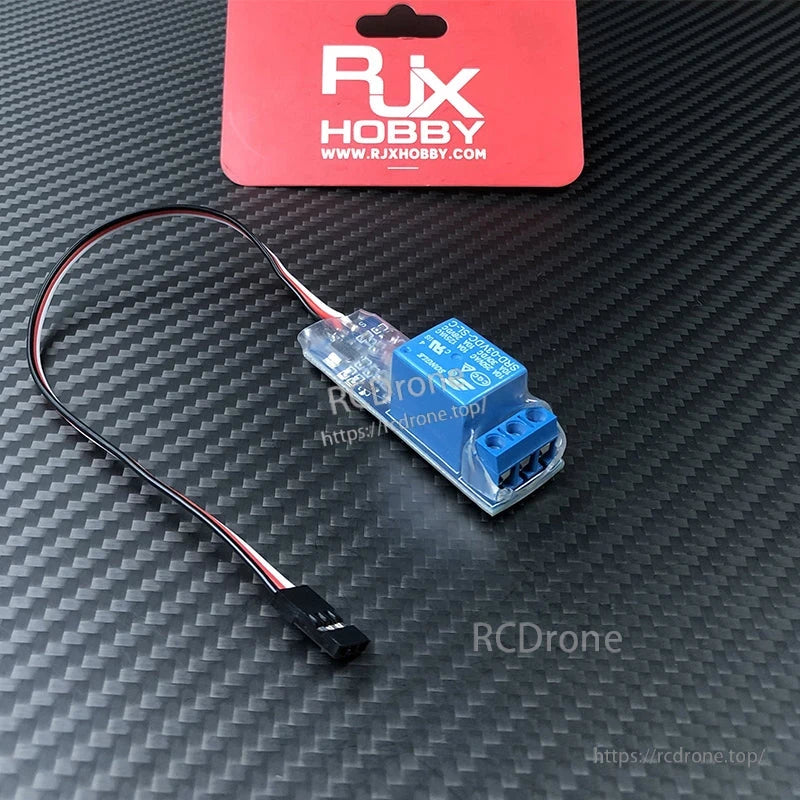

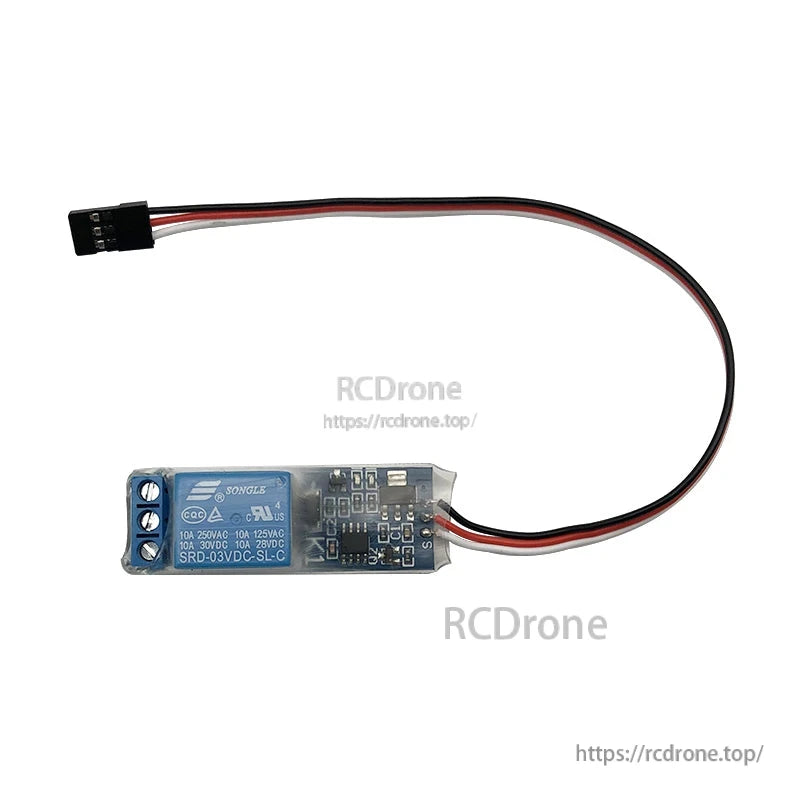

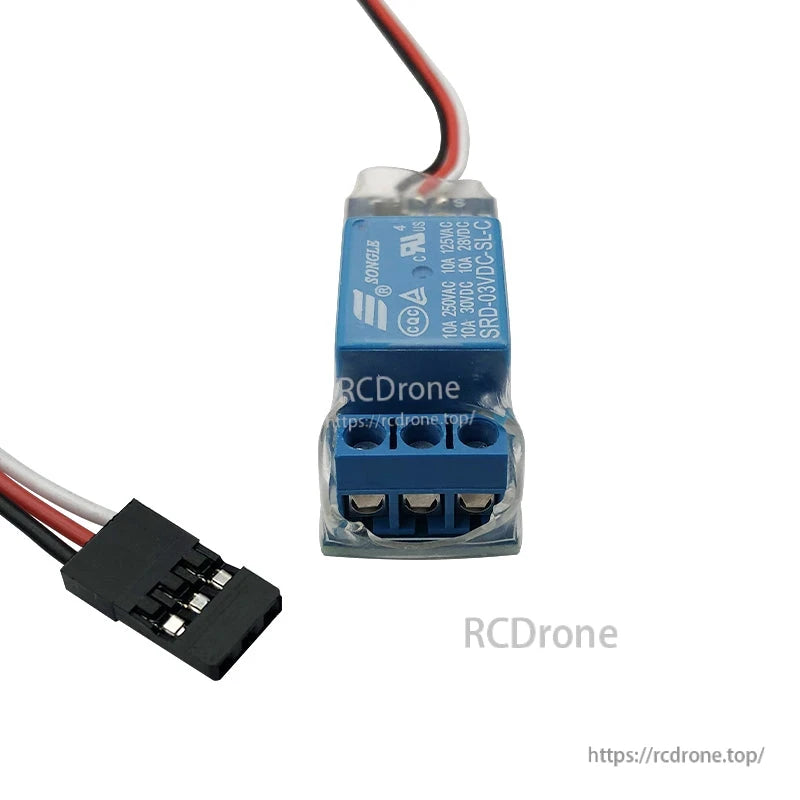

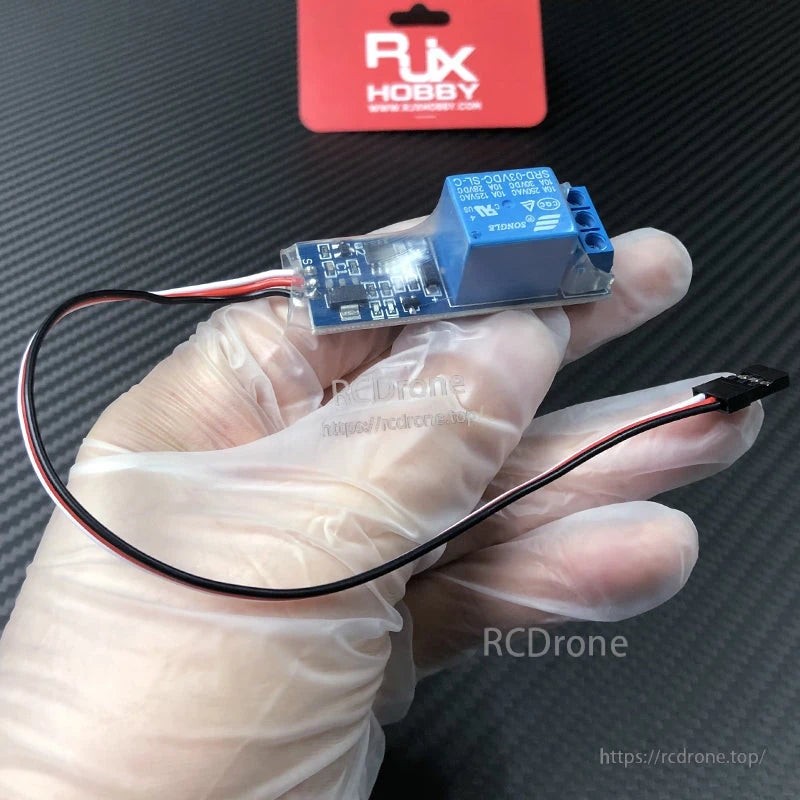

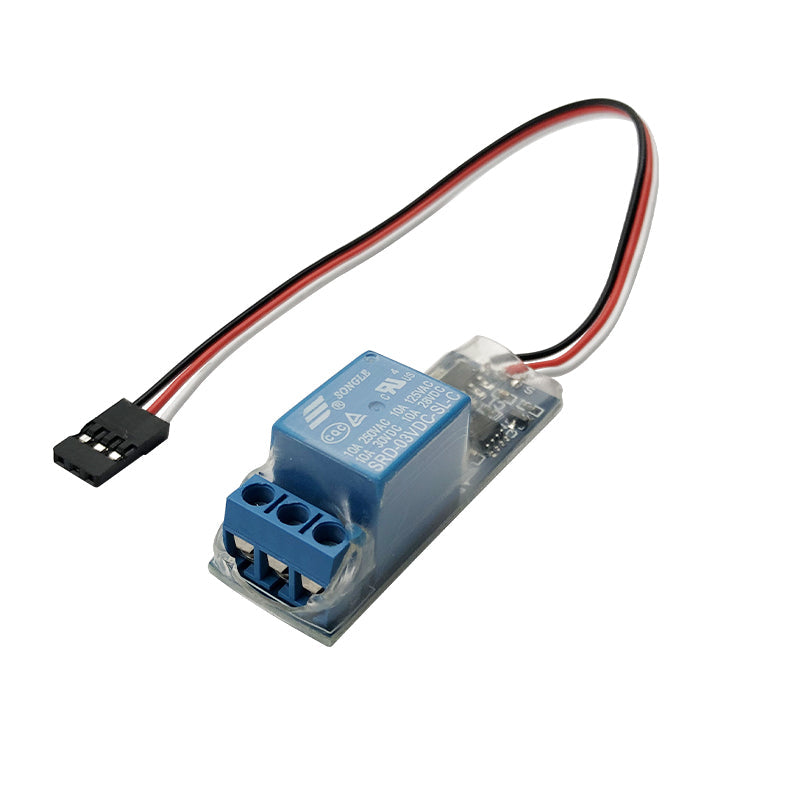

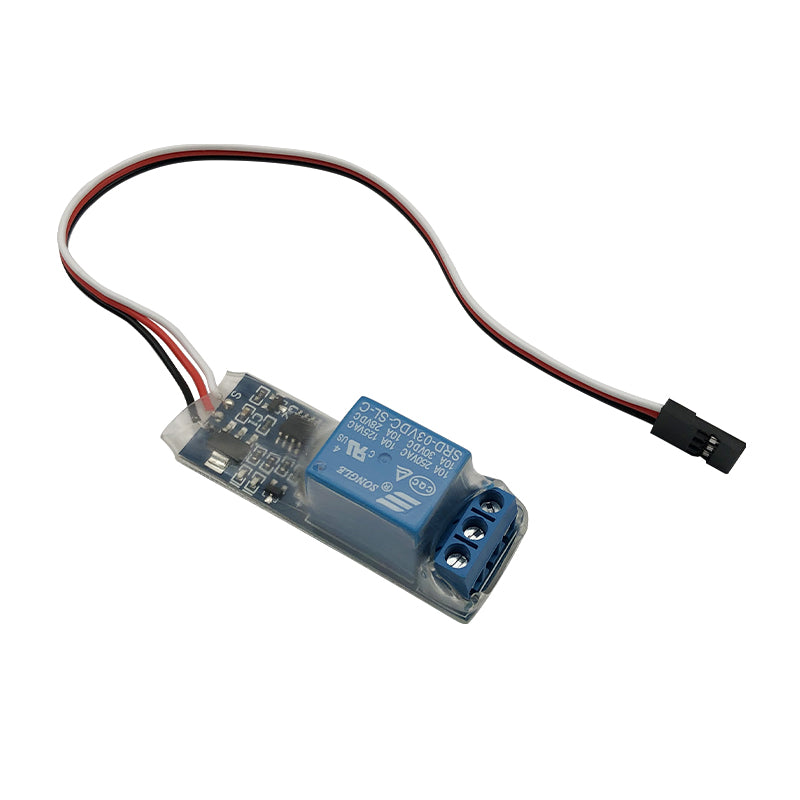

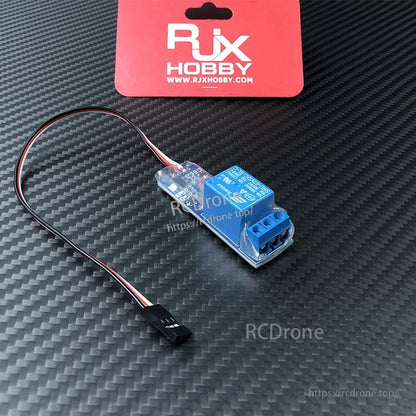

سوئیچ رله الکترونیکی RJX RC PWM (K1) کنترل روشن/خاموش برق برای چراغ‌های هواپیمای RC، DC30V 10A

بررسی اجمالی

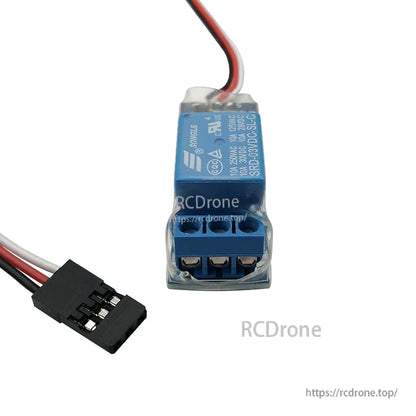

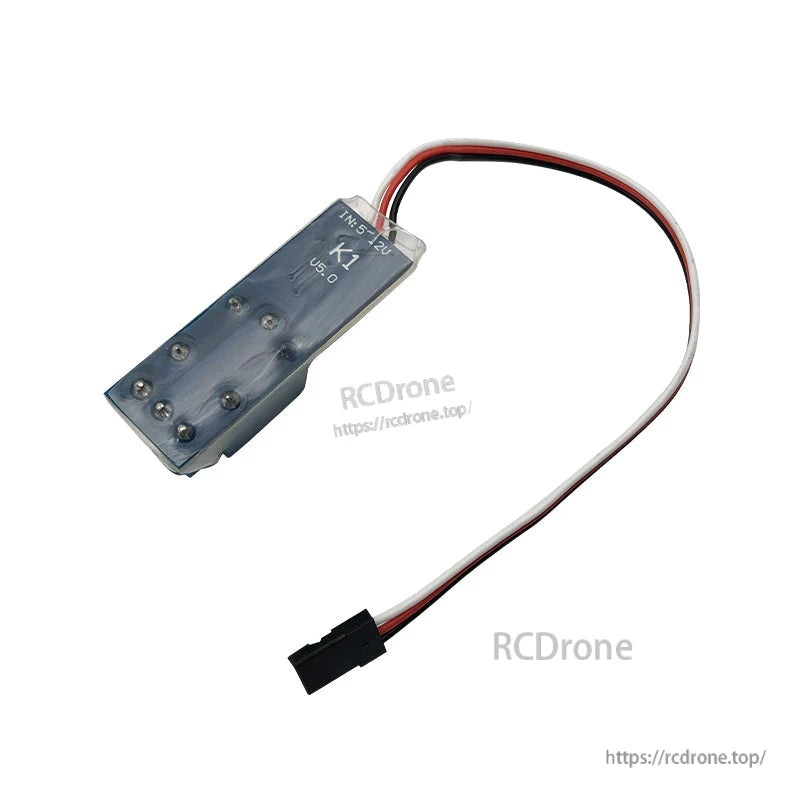

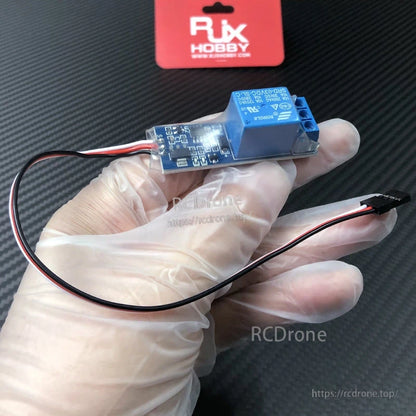

سوئیچ رله RC RJX یک سوئیچ رله الکترونیکی PWM برای مدل‌های DIY هواپیمای RC است که برای روشن/خاموش کردن بارهای الکتریکی خارجی از یک کانال سوئیچ گیرنده اضافی طراحی شده است. این سوئیچ دارای دو LED وضعیت و یک آستین حرارتی شفاف برای بررسی سریع وضعیت بصری است.

ویژگی‌های کلیدی

• پشتیبانی از ورودی گیرنده با ولتاژ بالا: 5-12V
• رله قدرت 300W
• حداکثر بار مجاز: DC30V 10A

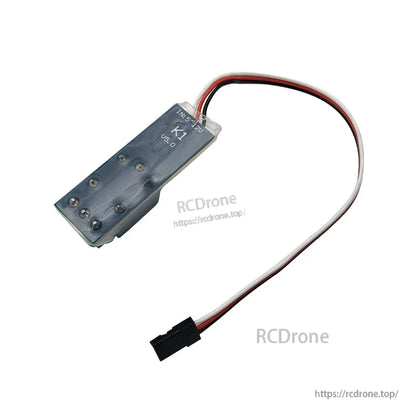

• لوله حرارتی شفاف برای دید بهتر LED
• دو LED وضعیت کاری را نشان می‌دهند
• حفاظت در برابر عدم سیگنال
• حفاظت در زمان راه‌اندازی برای سهولت در استفاده
• نیاز به کالیبراسیون کانال ندارد؛ سازگار با برندهای مختلف دستگاه‌های کنترل از راه دور
• اندازه کوچک و وزن سبک

مشخصات

کاربردها

• کنترل سیستم‌های مختلف سوئیچ از راه دور
• کنترل دود مدل‌های هواپیما
• سوئیچ کردن سیگنال‌های دو دوربین
• سوئیچ کردن منابع برق: چراغ‌های ناوبری، چراغ‌های جستجو، چراغ‌های استروب، بوق‌ها و غیره.
• کنترل شاتر دوربین یا تغییر حالت ضبط دوربین و حالت دوربین

تنظیمات معمولی &عملیات

1) اتصال

• کابل ورودی سیگنال را به یک کانال گیرنده خالی وصل کنید (توصیه شده: کانال سوئیچ دو مرحله‌ای) که به یک سوئیچ در فرستنده متصل است.
• چراغ قرمز زمانی که به گیرنده متصل است روشن می‌شود.
• چراغ کار آبی زمانی که کانال سوئیچ باز است (روشن) روشن می‌شود و زمانی که بسته است (خاموش) خاموش می‌شود.

2) حالت کار

• LED قرمز همیشه روشن: سیگنال عادی است.
• LED قرمز چشمک‌زن: سیگنالی وجود ندارد.
• LED آبی وضعیت عملکرد رله را نشان می‌دهد.

3) تحریک

• سوئیچ خاموش->روشن: LED آبی روشن می‌شود و رله کار می‌کند.
• سوئیچ روشن->خاموش: LED آبی خاموش می‌شود و رله متوقف می‌شود.

چه چیزی شامل می‌شود

• 1 x سوئیچ رله RC
