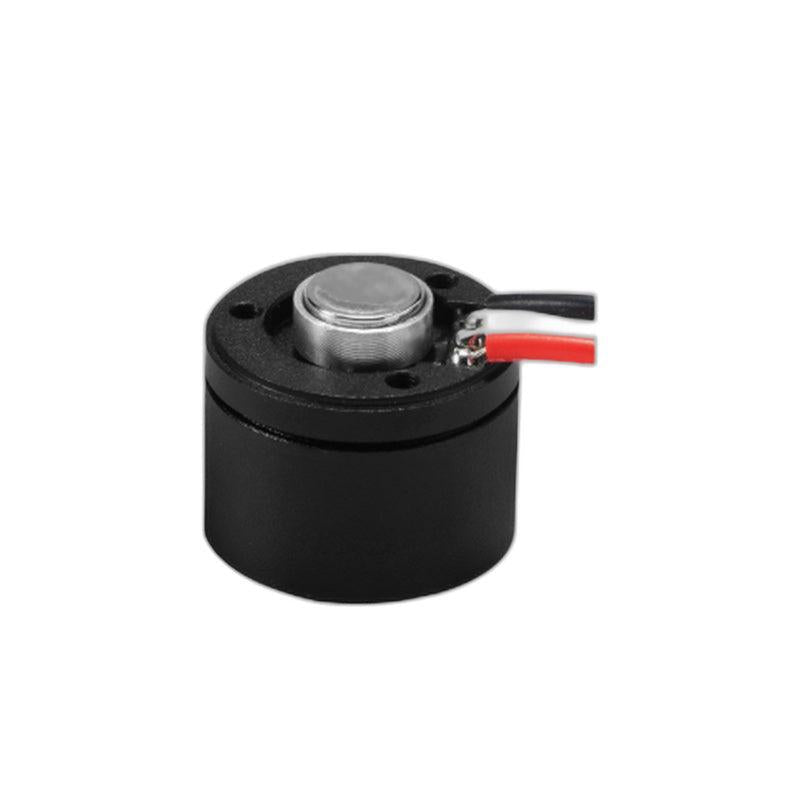

• SteadyWin GB1105CH 12V 850RPM motor with AS5048A encoder, top view with three-wire lead

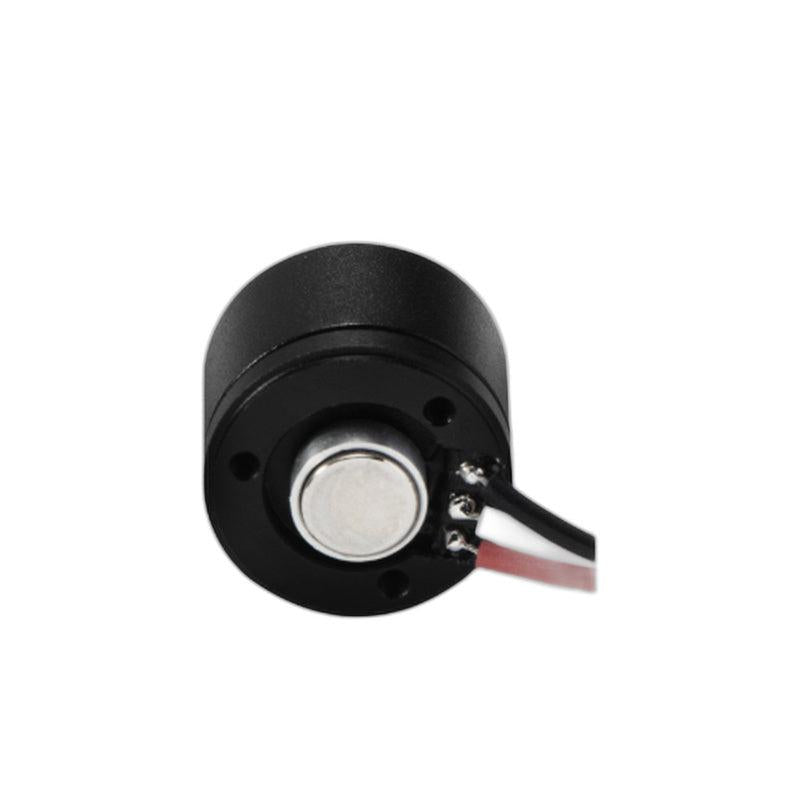

  • Front face close-up showing metal encoder hub and mounting holes, three-wire connector lead

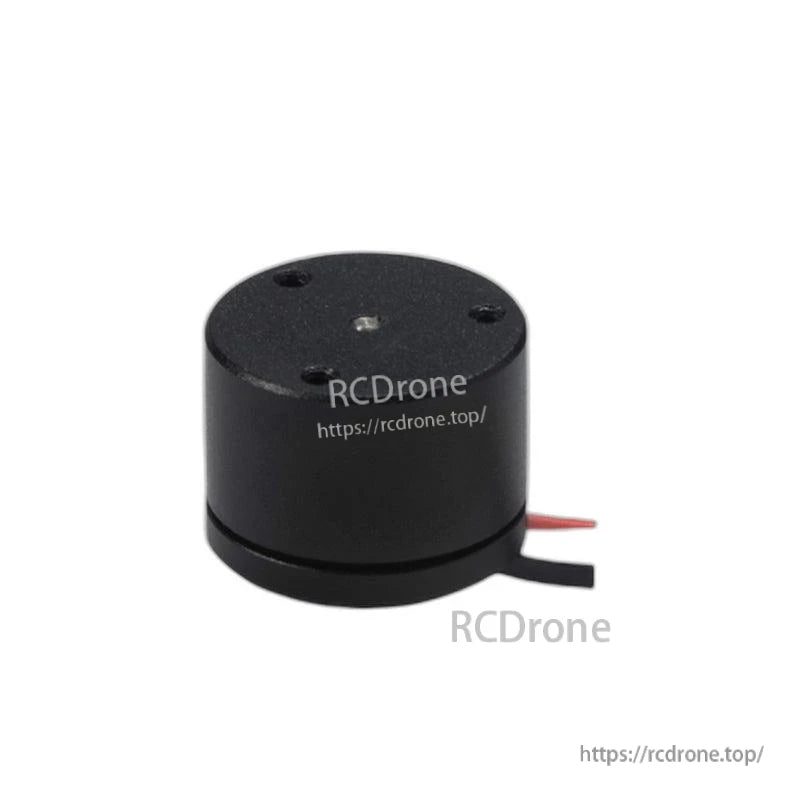

  • Side profile of compact black cylindrical motor housing with small exit slot for wires

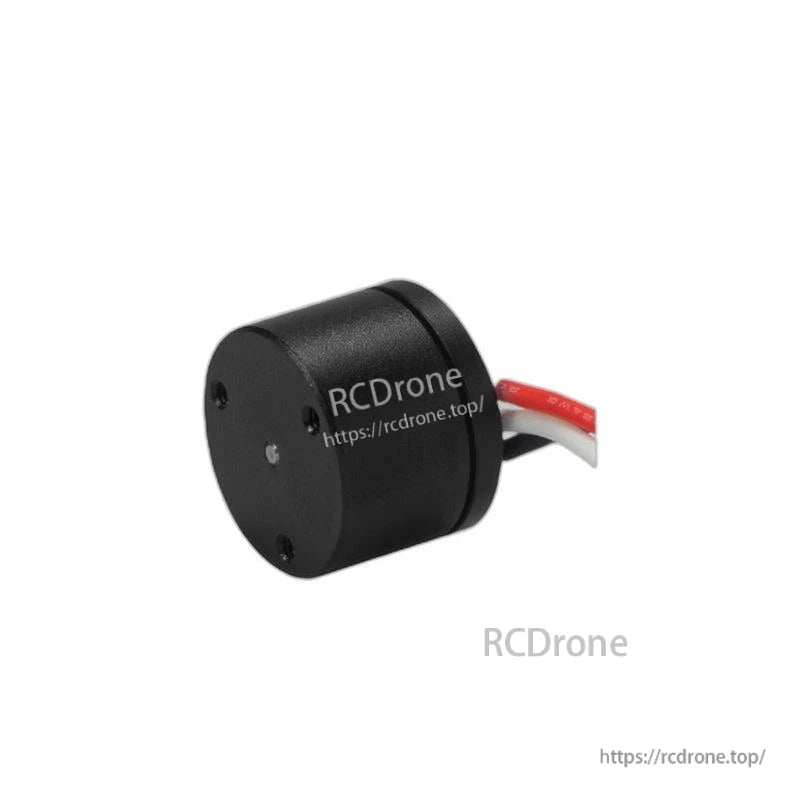

  • Angled rear-side view of cylindrical motor body showing end cap screws and attached wire lead

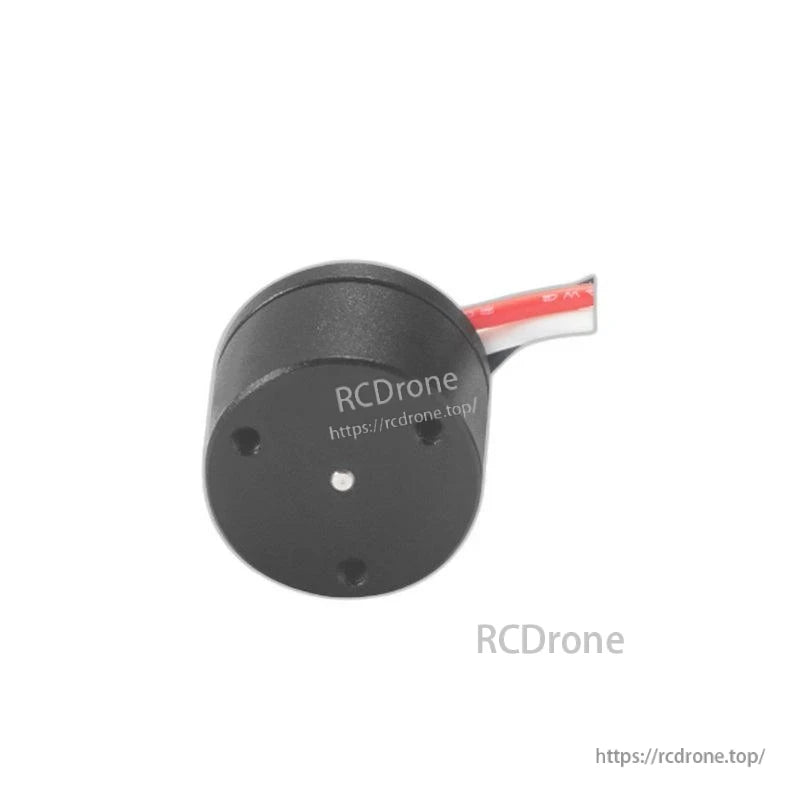

  • Rear end view of motor housing with central dot and three mounting holes, wire lead visible
1 5

موتور SteadyWin GB1105CH با ولتاژ ۱۲ ولت و ۸۵۰ دور در دقیقه، انکودر AS5048A، سازگار با اسلیپ‌رینگ، پشتیبانی از انکودر ۱۲/۱۴ بیت

موتور SteadyWin GB1105CH با ولتاژ ۱۲ ولت و ۸۵۰ دور در دقیقه، انکودر AS5048A، سازگار با اسلیپ‌رینگ، پشتیبانی از انکودر ۱۲/۱۴ بیت

SteadyWin

$40.00 USD
$40.00 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
نسخه
رمزگذار
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی

موتور SteadyWin GB1105 (مدل: GB1105CH) یک موتور جمع و جور و سبک است که برای عملکرد روان و عملکرد پایدار در سرعت‌های پایین طراحی شده است. این موتور به عنوان سازگار با حلقه لغزشی و سازگار با انکودرهای 12 بیتی و 14 بیتی توصیف شده و به طور معمول در گیمبال‌ها، پادها و مکانیزم‌های بار مرتبط با LiDAR استفاده می‌شود.

ویژگی‌های کلیدی

  • جمع و جور، سبک و عملکرد روان
  • سازگار با حلقه لغزش
  • سازگار با انکودرهای 12 بیتی و 14 بیتی
  • پایداری در سرعت‌های پایین
  • نوع انکودر: AS5048A

کاربردها

  • ربات‌های انسان‌نما
  • دست‌های رباتیک
  • اسکلت‌های خارجی
  • ربات‌های چهارپا
  • وسایل نقلیه AGV
  • ربات‌های ARU
  • گیمبال‌ها
  • پادها
  • مکانیزم‌های بارگذاری LiDAR

مشخصات

مدل GB1105CH
ولتاژ اسمی 12V
گشتاور اسمی 0.01N·m
سرعت اسمی 850RPM
حداکثر سرعت 18057 RPM
جریان اسمی 0.59 A
گشتاور توقف 0.01N·m
جریان استاتیک 0.92A
تعداد دورهای سیم‌پیچ موتور 50T
مقاومت فاز 12.5Ω
اندوکتانس فاز 1.15Mh
ثابت سرعت 108rpm/v
ثابت گشتاور 0.01N.M/A
اینرسی روتور 15 گرم سانتی‌متر^2
تعداد جفت قطب‌ها 6 جفت
وزن موتور بدون انکودر 10 گرم
وزن موتور با انکودر 15 گرم
حداکثر دما برای دیمگنتیزه کردن 120°C
دمای کاری 20~80 °C
نوع انکودر AS5048A

مکانیکی / نصب (از روی نقشه)

  • با محفظه انکودر: طول 18.7±0.1; قطر φ16±0.05; نصب 3-M1.6 بر روی φ12
  • بدون محفظه انکودر: طول 12±0.1; گام 0.5; گام 2; قطر φ7; قطر 15; قطر φ16±0.05; نصب 3-M1.۶ بر روی φ۱۲

راهنماها

برای کمک در انتخاب یا پشتیبانی از ادغام، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

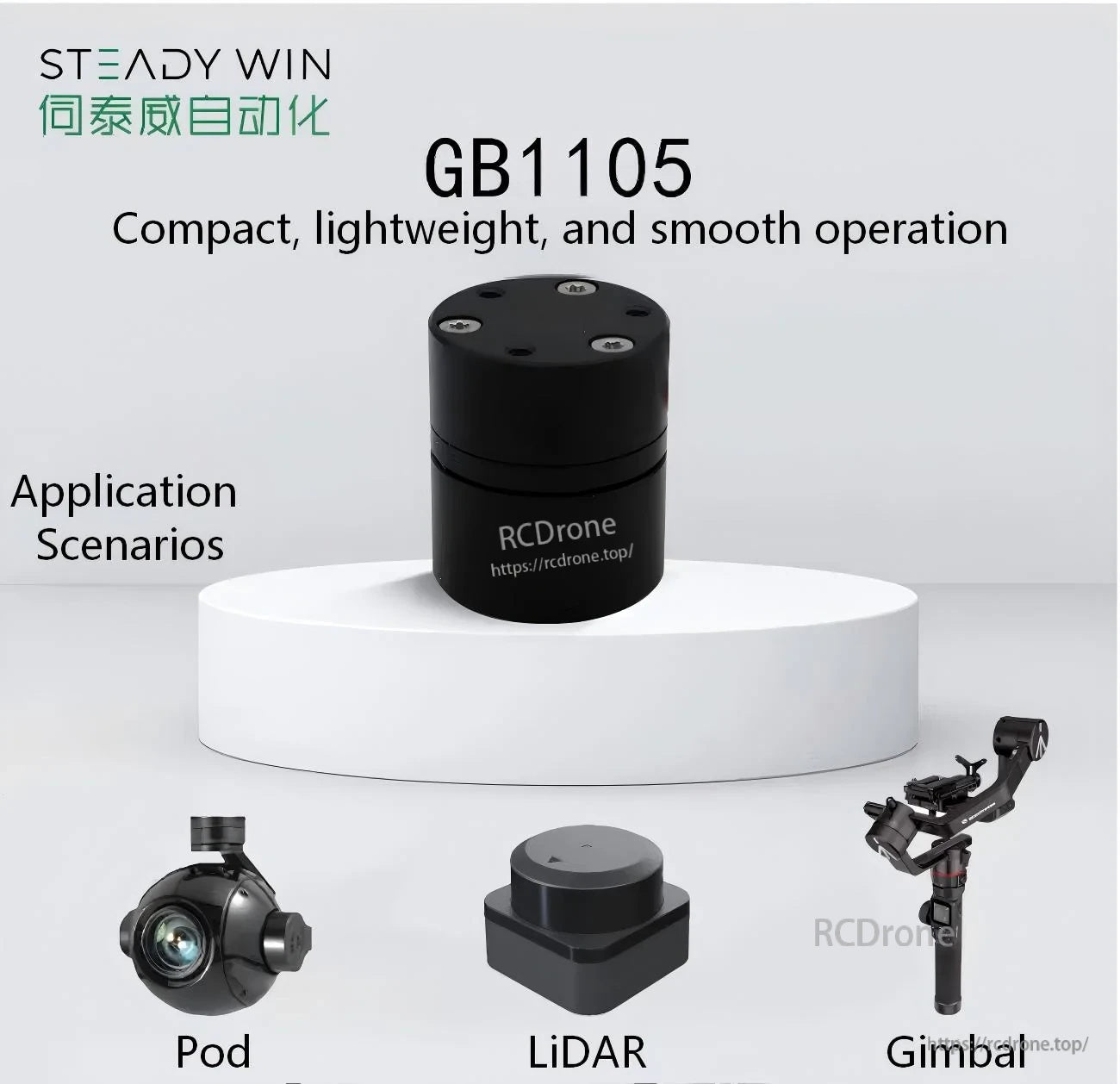

SteadyWin GB1105CH 12V 850RPM motor with compact housing for gimbal, pod, and LiDAR payload mechanisms

موتور جمع و جور GB1105CH برای حرکت نرم و پایدار در سرعت پایین در گیمبال‌ها، پادها و مکانیزم‌های بار LiDAR.

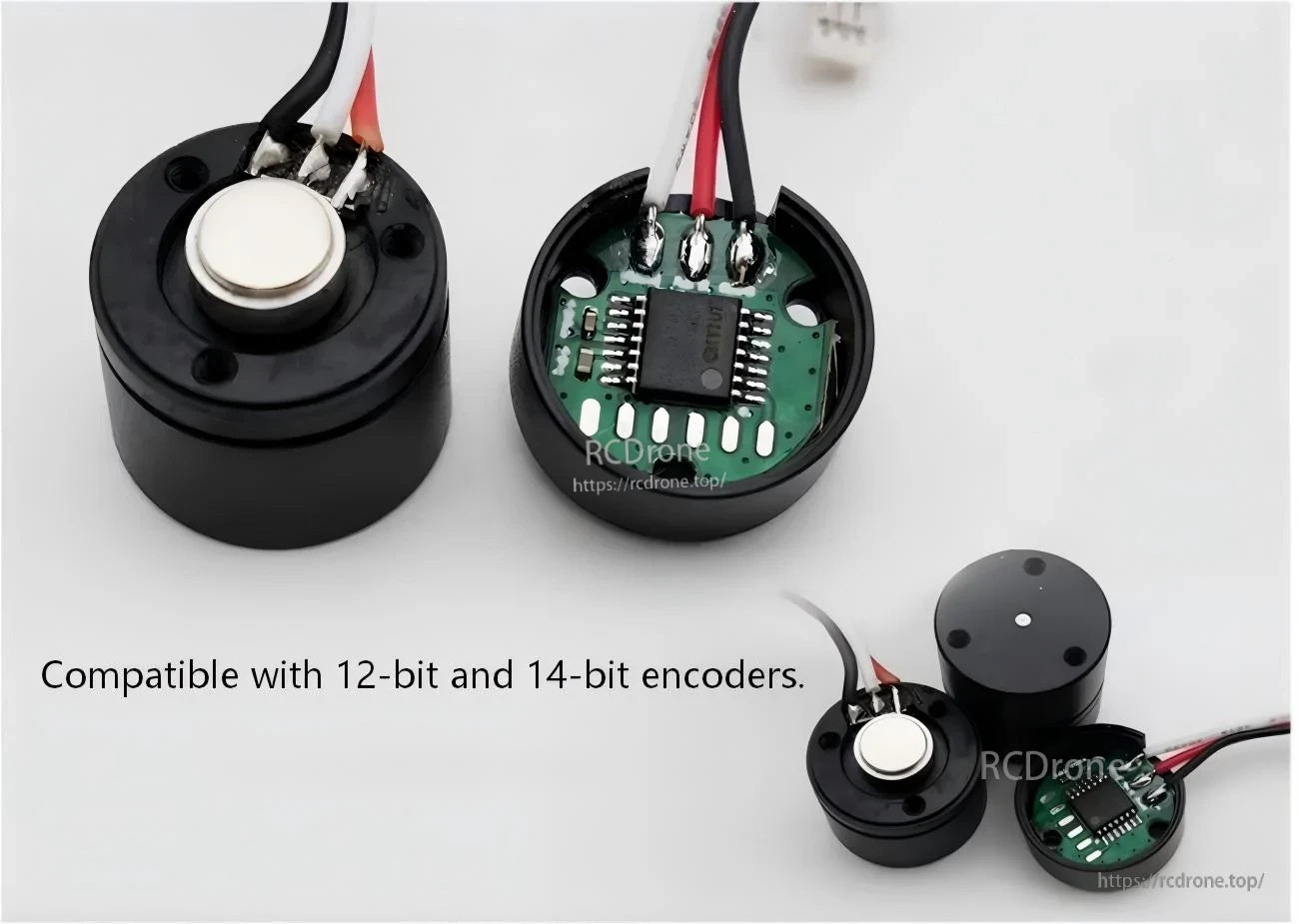

GB1105CH motor encoder close-up with AS5048A board and wiring, supporting 12-bit and 14-bit encoder resolution

ادغام انکودر AS5048A از بازخورد موقعیت ۱۲ بیتی و ۱۴ بیتی برای کنترل دقیق پشتیبانی می‌کند.

Multiple GB1105-series motor housings and sizes, highlighting slip-ring compatible design for rotating payload applications

ساختار سازگار با حلقه لغزش به ساده‌سازی سیم‌کشی چرخش مداوم در مکانیزم‌های چرخشی کمک می‌کند.

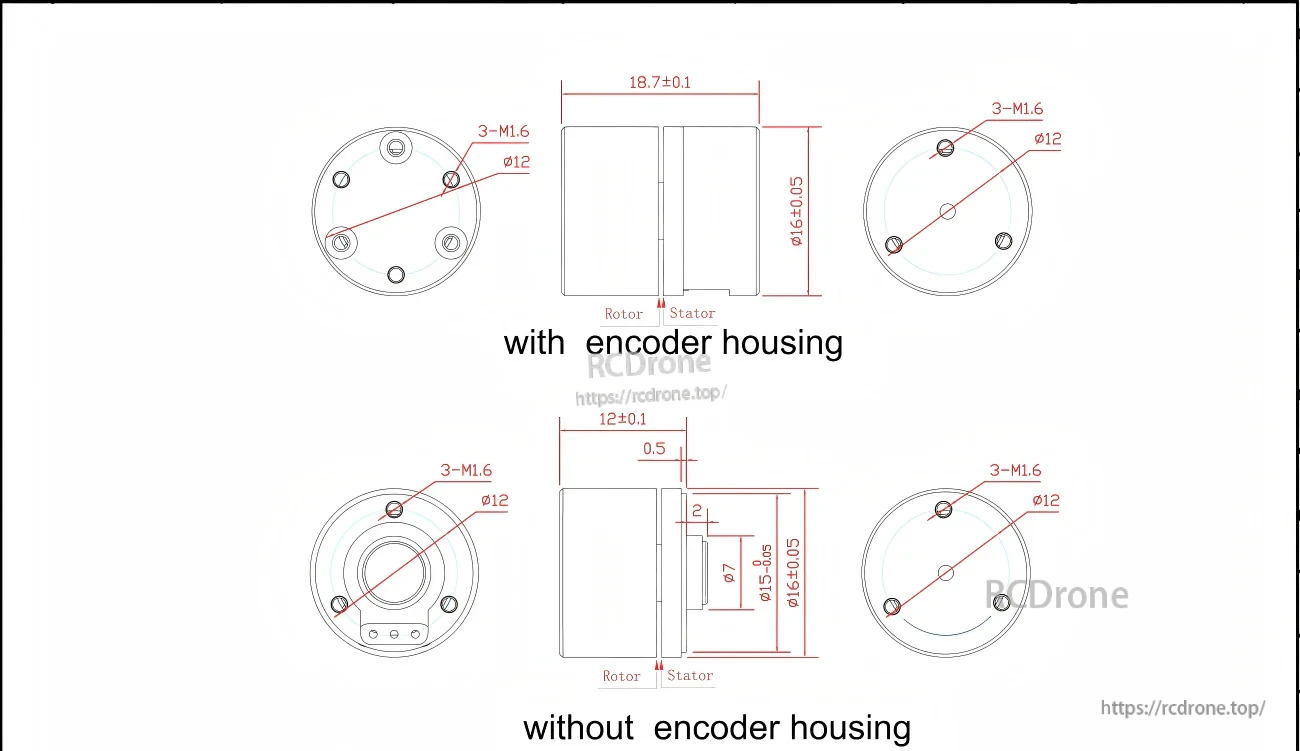

GB1105CH motor dimension drawing with and without encoder housing, including 3×M1.6 mounting on Ø12 pattern

ابعاد نصب و پوشش برای هر دو پیکربندی انکودر-محفظه و غیرمحفظه ارائه شده است.
