موتور SteadyWin GB1806، ولتاژ ۱۲ ولت، ۸۰۰ دور در دقیقه، ۰.۰۳ نیوتن‌متر، نوع انکودر AS5048A، سازگار با اسلیپ‌رینگ

SteadyWin

$40.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

نسخه GB1806CP-6

رمزگذار بدون انکودر AS5600(12bit) AS5048A(14bit)

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

موتور SteadyWin GB1806 برای عملکرد جمع و جور، سبک و روان طراحی شده است. این موتور به عنوان سازگار با حلقه لغزشی و سازگار با انکودرهای 12 بیتی و 14 بیتی توصیف می‌شود و به طور گسترده‌ای در گیمبال‌ها و پادها با عملکرد پایدار در سرعت‌های پایین استفاده می‌شود.

ویژگی‌های کلیدی

عملکرد جمع و جور، سبک و روان
سازگار با حلقه لغزشی
سازگار با انکودرهای 12 بیتی و 14 بیتی
نوع انکودر: AS5048A
پایداری در سرعت‌های پایین (یادداشت کاربردی)

مشخصات

مدل	GB1806
ولتاژ نامی	12V
گشتاور نامی	0.03 N·m
سرعت نامی	800 RPM
حداکثر سرعت	5017 RPM
جریان نامی	0.66 A
گشتاور توقف	0.06 N·m
جریان استال	1 A
تعداد دورهای سیم‌پیچی موتور	45T
مقاومت فاز	5.9 Ω
اندوکتانس فاز	1.3 Mh
ثابت سرعت	395 rpm/v
ثابت گشتاور	0.06 N.M/A
اینرسی روتور	40 گرم سانتی‌متر^2
تعداد جفت قطب‌ها	7 جفت
وزن موتور بدون انکودر	20 گرم
وزن موتور با انکودر	25 گرم
حداکثر دمای دیمگنتیزه	120 ℃
دمای کاری	20~80 ℃
نوع انکودر	AS5048A

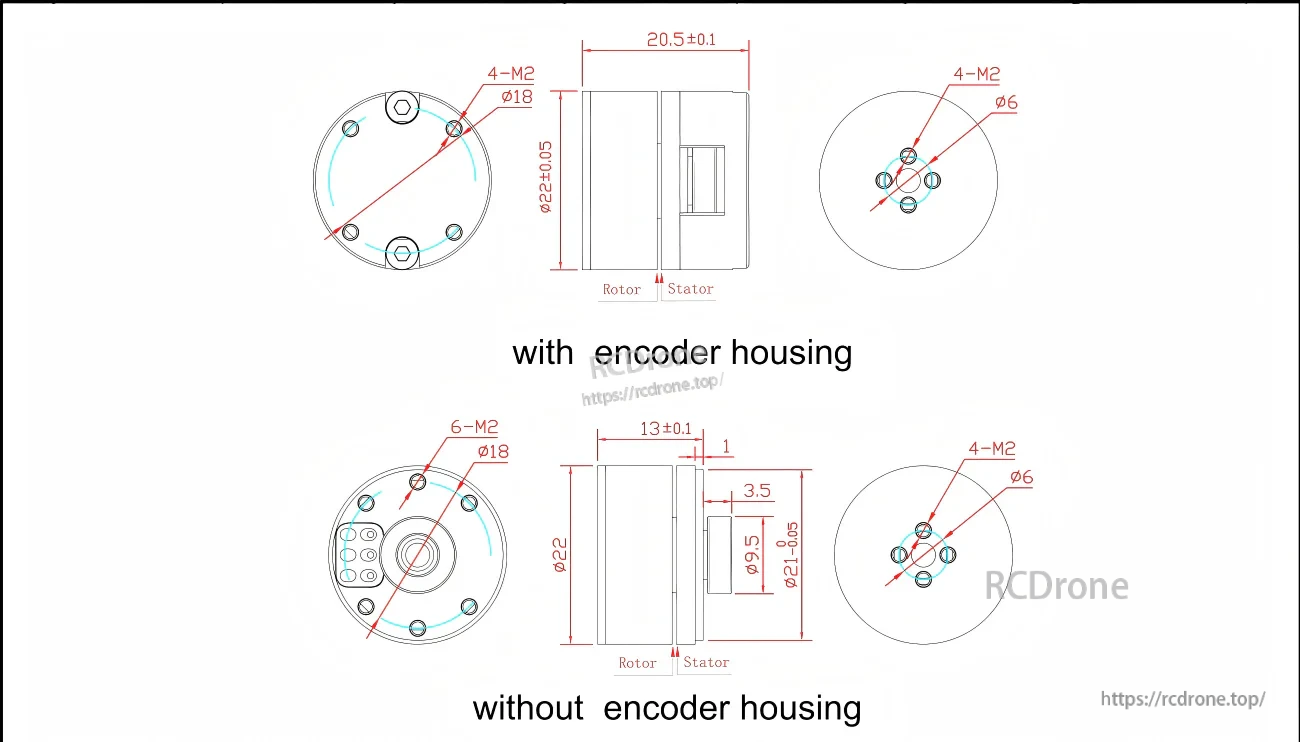

یادداشت‌های نقشه مکانیکی (ابعاد به‌صورت نشان‌داده‌شده)

با محفظه انکودر: 20.5±0.1; φ22±0.05; 4-M2; φ18; 4-M2; φ6; برچسب‌ها: روتور، استاتور
بدون محفظه انکودر: 13±0.1; φ22; 6-M2; φ18; 4-M2; φ6; 3.5; φ9.5; φ21-0.05; برچسب‌ها: روتور، استاتور

کاربردها

ربات‌های انسان‌نما
بازوهای رباتیک
اسکلت‌های خارجی
ربات‌های چهارپا
وسایل نقلیه AGV
ربات‌های ARU
پادها
مکانیزم‌های LiDAR
گیمبال‌ها

برای سوالات پیش‌فروش و ادغام (شامل بررسی‌های انکودر و تناسب مکانیکی)، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا support@rcdrone.top.

اسناد

جزئیات

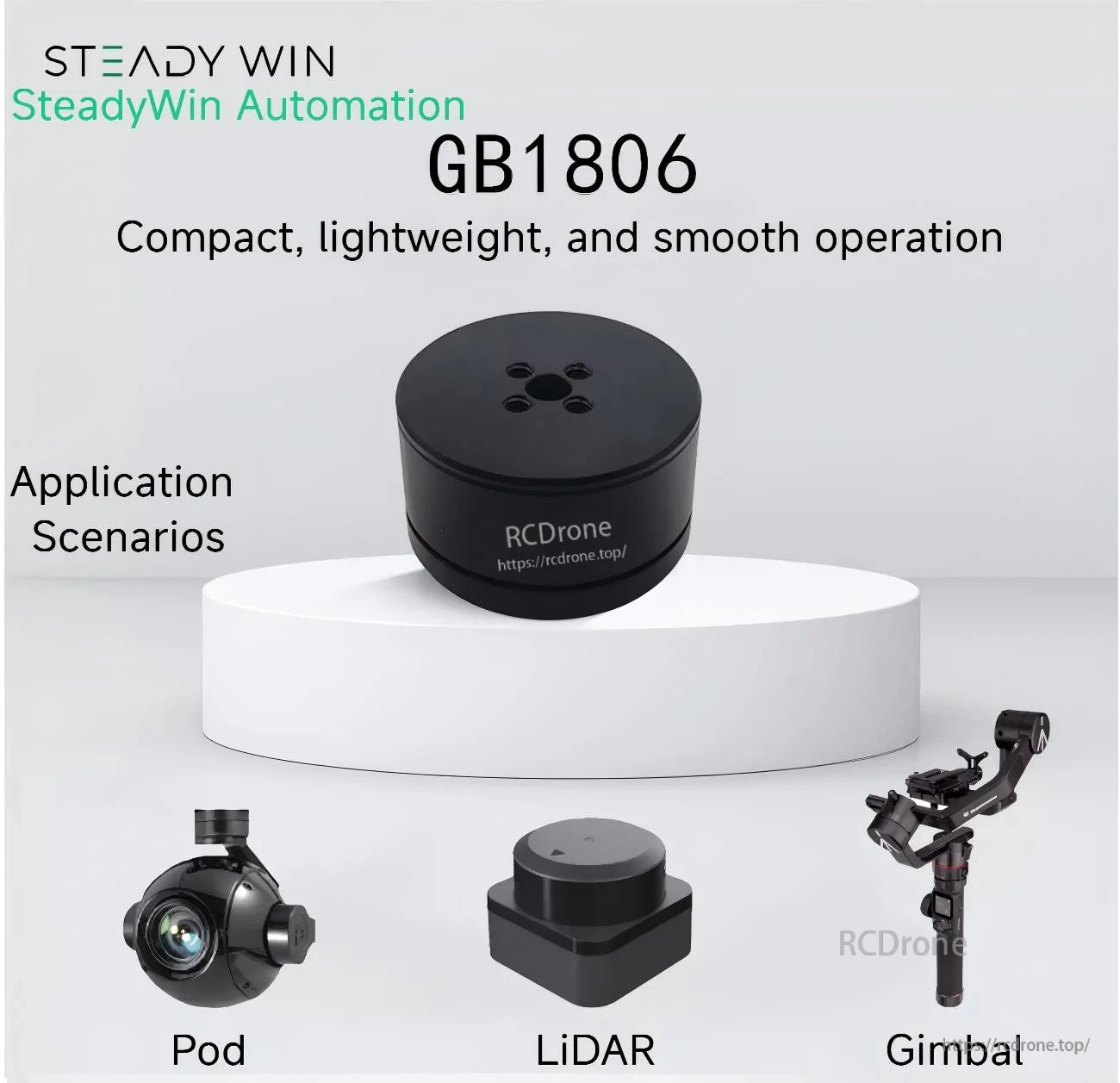

SteadyWin GB1806 12V compact gimbal motor, smooth operation, application scenarios for pod, LiDAR and gimbal

جمع و جور و سبک برای ساخت‌های فشرده در گیمبال‌ها، پادها و مکانیزم‌های LiDAR.

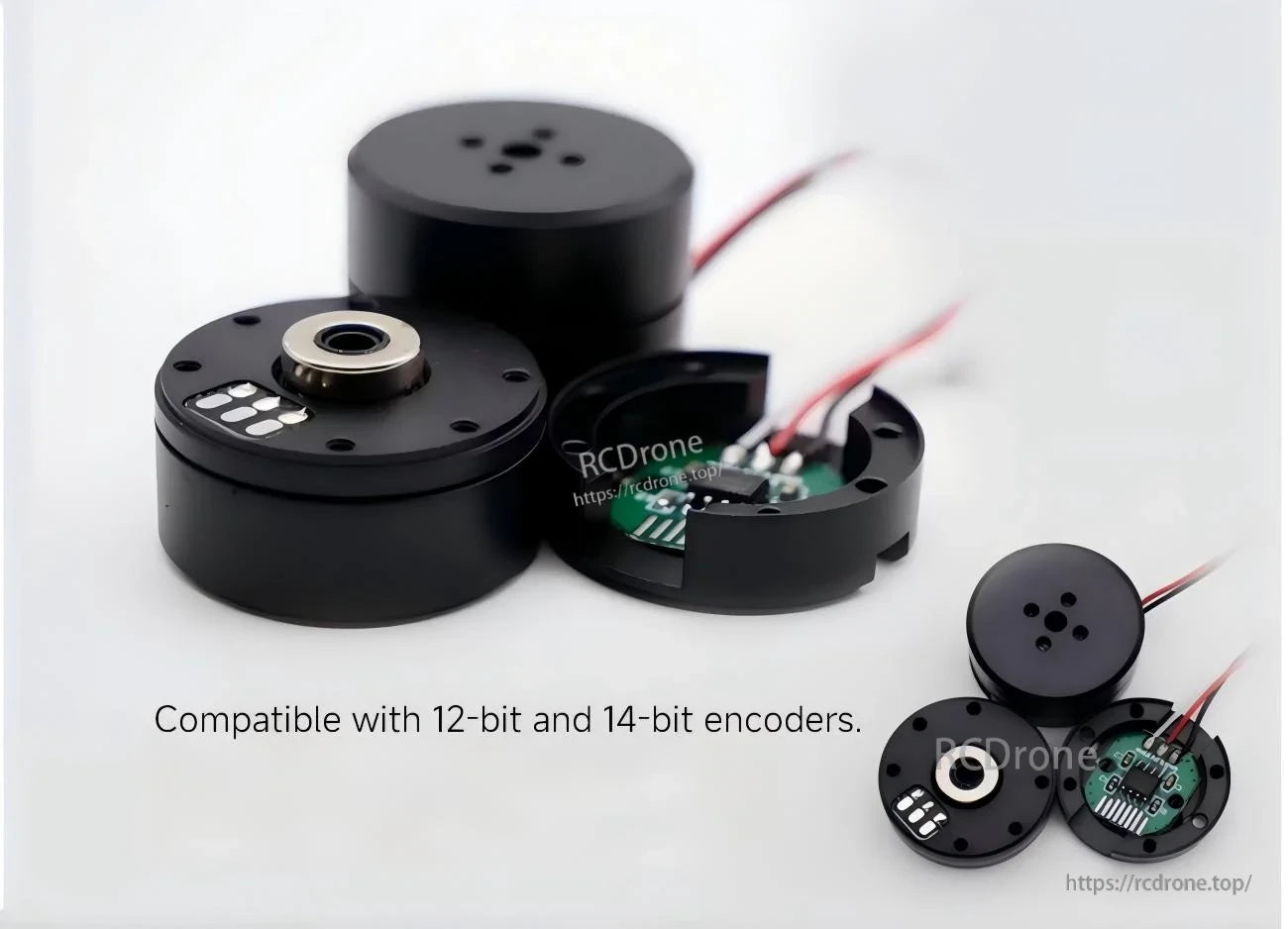

GB1806 motor with encoder assembly and wiring, illustrating compatibility with 12-bit and 14-bit encoder setups

ساختار آماده انکودر از گزینه‌های بازخورد 12 بیتی و 14 بیتی رایج برای کنترل پایدار در سرعت‌های پایین پشتیبانی می‌کند.

SteadyWin GB1806 motor family size comparison, slip-ring compatible layout for gimbal and pod rotation assemblies

طراحی سازگار با حلقه لغزشی به پشتیبانی از چرخش مداوم در کاربردهای گیمبال و پاد کمک می‌کند.

GB1806 mechanical dimensions and mounting hole patterns, with and without encoder housing (Ø22 body, M2 holes)
