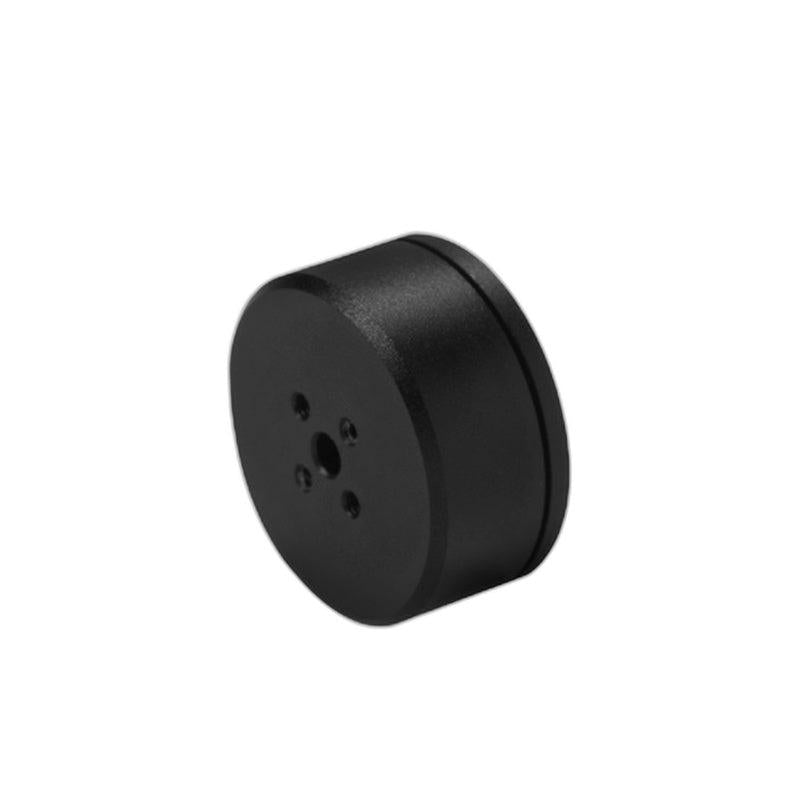

• SteadyWin GB2205 12V compact motor, angled view showing flat end plate with mounting holes

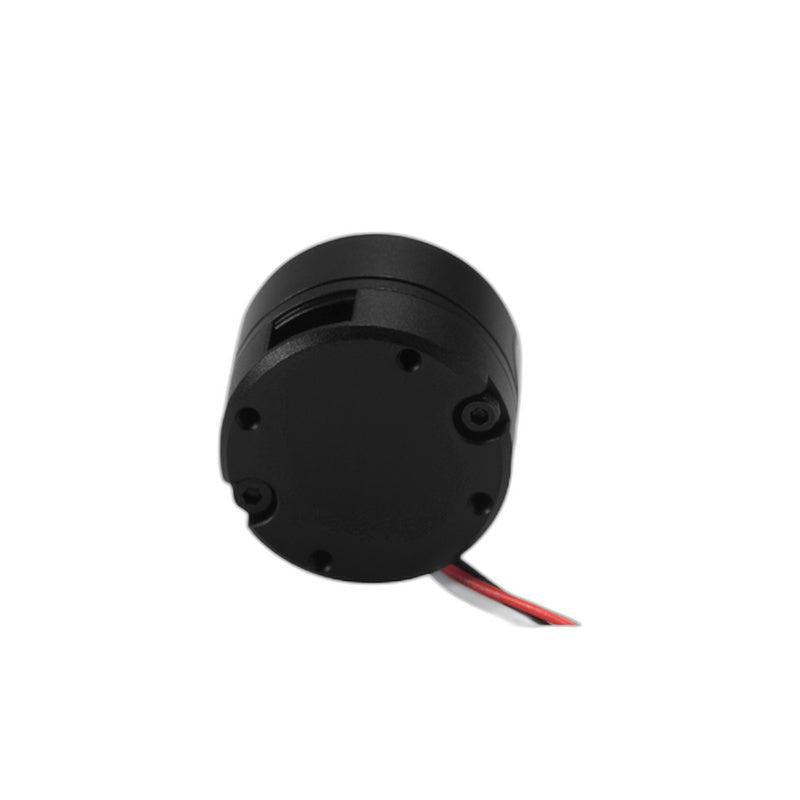

  • SteadyWin GB2205 motor rear view with red/black lead wires and side opening on housing

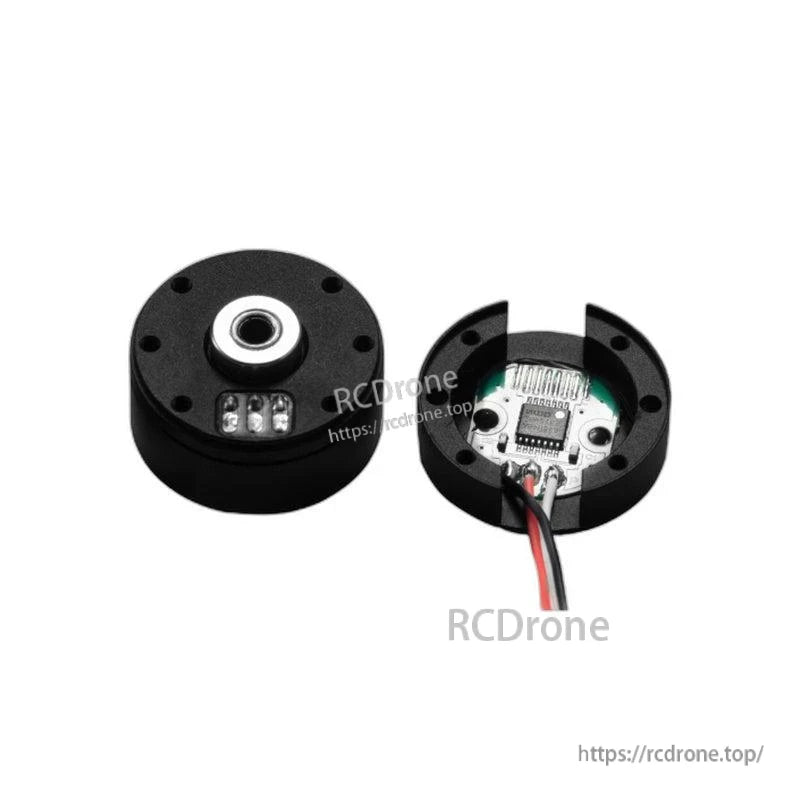

  • GB2205 motor opened to show internal encoder PCB and bearing end, wiring visible

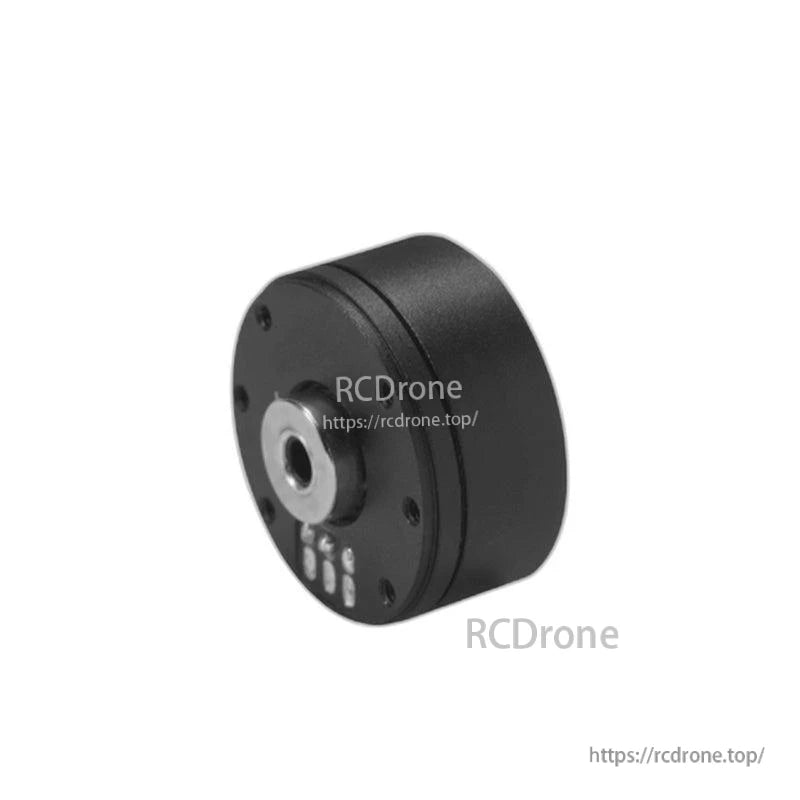

  • Motor front angle showing center hub/shaft mount, screw holes, and solder pads on face

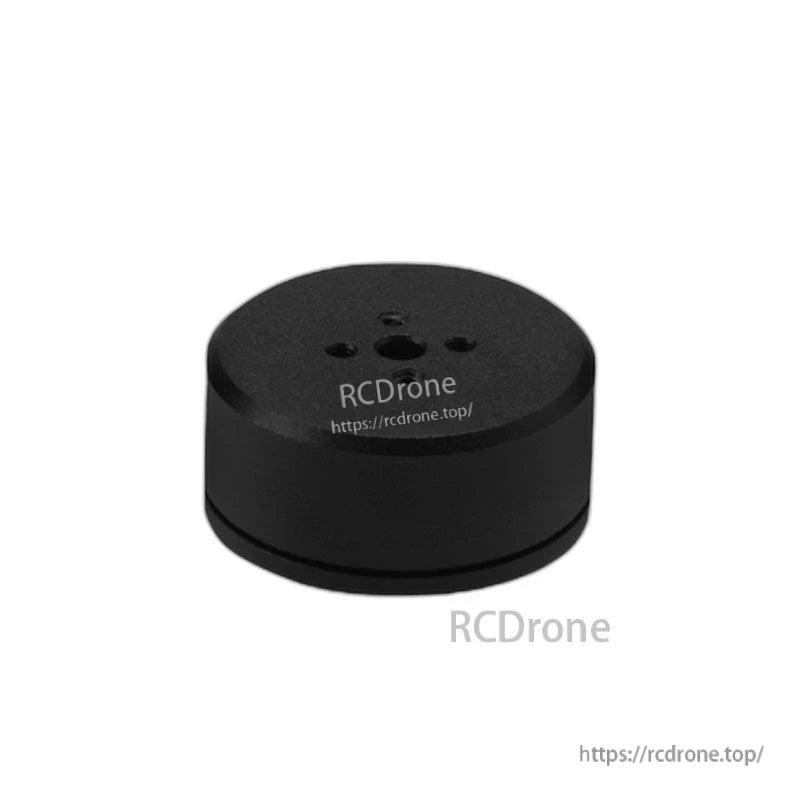

  • Top-down view of compact motor end cap with central hole and four mounting holes

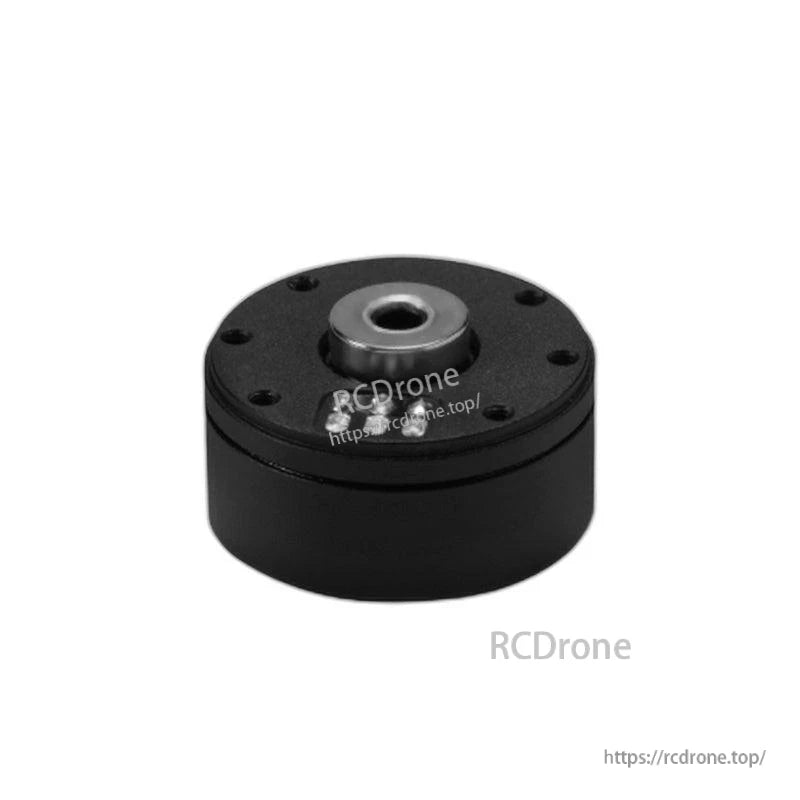

  • Low-angle close-up of motor front face with center hub and perimeter screw holes
1 6

موتور SteadyWin GB2205 با ولتاژ ۱۲ ولت، عملکرد روان و جمع‌وجور، پشتیبانی از انکودر (AS5048A/AS5600)، سازگار با اسلیپ‌رینگ

موتور SteadyWin GB2205 با ولتاژ ۱۲ ولت، عملکرد روان و جمع‌وجور، پشتیبانی از انکودر (AS5048A/AS5600)، سازگار با اسلیپ‌رینگ

SteadyWin

$40.00 USD
$40.00 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
نسخه
رمزگذار
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

موتور SteadyWin GB2205 یک موتور جمع و جور و سبک است که برای عملکرد روان طراحی شده است. این موتور از ادغام انکودر پشتیبانی می‌کند (نوع انکودر: AS5048A/AS5600) و به عنوان سازگار با انکودرهای 12 بیتی و 14 بیتی شناخته می‌شود. همچنین این موتور به عنوان سازگار با حلقه لغزشی توصیف شده است و به طور گسترده‌ای در گیمبال‌ها و پادها استفاده می‌شود و در سرعت‌های پایین پایدار است.

ویژگی‌های کلیدی

  • جمع و جور، سبک و عملکرد روان
  • سازگار با انکودرهای 12 بیتی و 14 بیتی
  • سازگار با حلقه لغزشی؛ استفاده ذکر شده در گیمبال‌ها و پادها؛ پایدار در سرعت‌های پایین
  • گزینه‌های انکودر لیست شده: AS5048A/AS5600

مشخصات

پارامتر مقدار
مدل GB2205
ولتاژ نامی 12V
گشتاور نامی 0..۰۴ N·m
سرعت اسمی ۷۹۲ دور در دقیقه
حداکثر سرعت ۵۶۳۰ دور در دقیقه
جریان اسمی ۰.۶۶ A
گشتاور استاتیک ۰.۰۶ N·m
جریان استاتیک ۱ A
تعداد دورهای سیم‌پیچی موتور ۶۵T
مقاومت فاز ۸ اهم
اندوکتانس فاز ۱.۴۵ Mh
ثابت سرعت ۱۰۰ دور در دقیقه/ولت
ثابت گشتاور ۰.06 N.M/A
اینرسی روتور 42 گرم سانتی‌متر مربع
تعداد جفت قطب‌ها 7 جفت
وزن موتور بدون انکودر 22 گرم
وزن موتور با انکودر 29 گرم
حداکثر دمای دیمگنتیزه 120 °C
دمای کاری 20~80 °C
نوع انکودر AS5048A/AS5600

ابعاد مکانیکی / نصب (از نقشه)

با محفظه انکودر

  • قطر خارجی: phi26.3 ±0.05
  • طول بدنه: 19.8 ±0.2
  • الگوی نصب: phi22, 4-M2
  • مرکز / الگوهای نشان داده شده: phi8, 4-M2; phi3

بدون محفظه انکودر

  • قطر خارجی: phi26.3 ±0.05
  • ابعاد اضافی نشان داده شده: phi25.3 ±0.05
  • طول بدنه نشان داده شده: 13 ±0.2
  • اطلاعات اضافی نشان داده شده: 1; 2.5; phi9.5
  • الگوی نصب: phi22, 6-M2
  • اطلاعات مرکز / الگو نشان داده شده: phi8, 4-M2; phi3

سناریوهای کاربردی

  • ربات‌های انسان‌نما
  • بازوهای رباتیک
  • اسکلت‌های خارجی
  • ربات‌های چهارپا
  • وسایل نقلیه AGV
  • ربات‌های ARU
  • گیمبال‌ها
  • پادها
  • مکانیزم‌های مرتبط با LiDAR

برای سوالات مربوط به سازگاری پیش‌فروش و پشتیبانی مهندسی (شامل دسترسی به نقشه/فایل 3D)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

راهنماها / اسناد

جزئیات

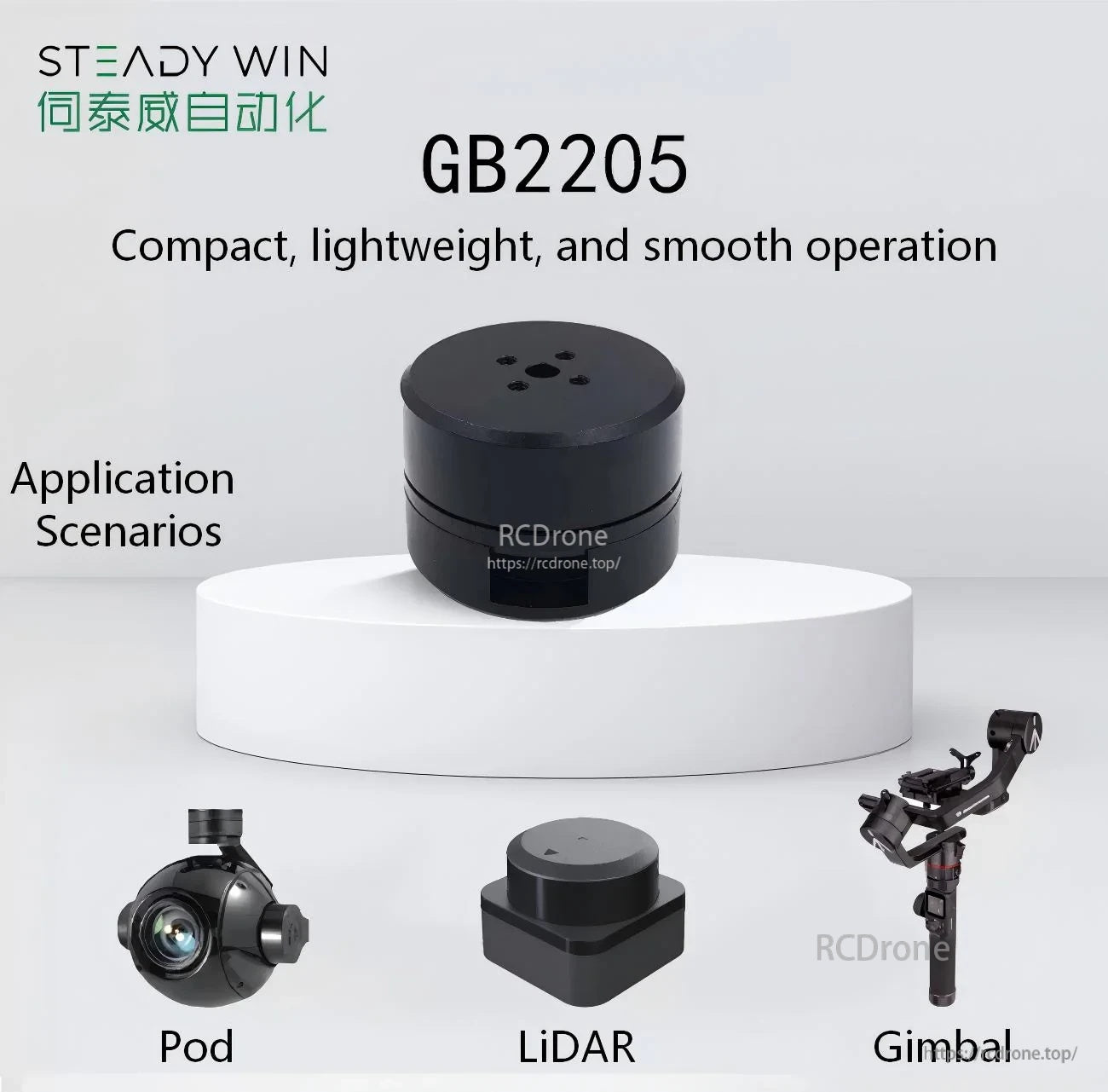

SteadyWin GB2205 12V compact motor for smooth, low-speed motion in gimbal, pod, and LiDAR mechanisms

موتور جمع و جور 12 ولت طراحی شده برای حرکت نرم و پایدار در سرعت پایین در گیمبال‌ها، پادها و مکانیزم‌های LiDAR.

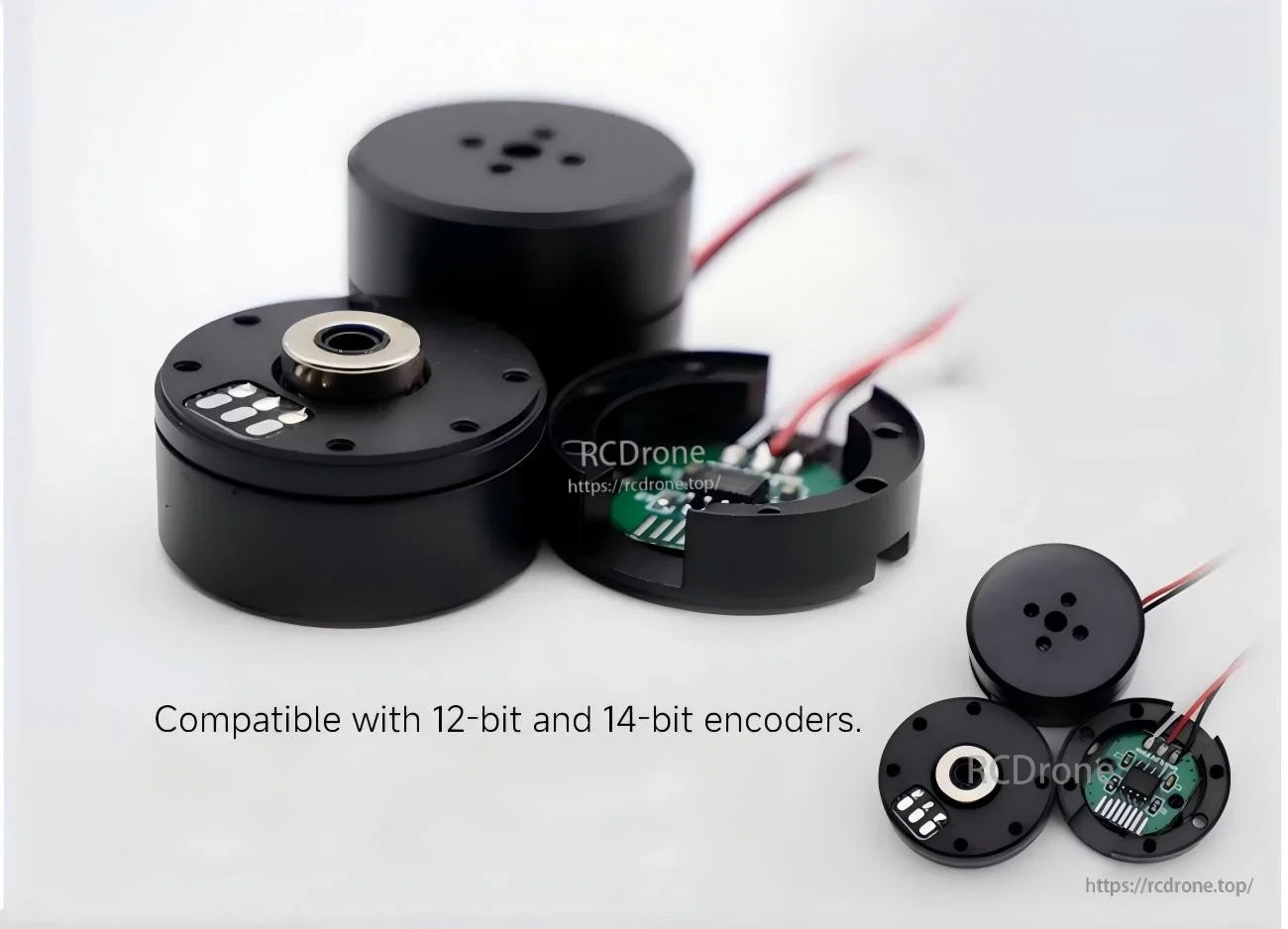

GB2205 motor with encoder parts and wiring, compatible with 12-bit/14-bit magnetic encoder options (AS5048A/AS5600)

پشتیبانی از ادغام انکودر شامل گزینه‌های AS5048A و AS5600 است، با سازگاری ذکر شده برای انکودرهای 12 بیتی و 14 بیتی.

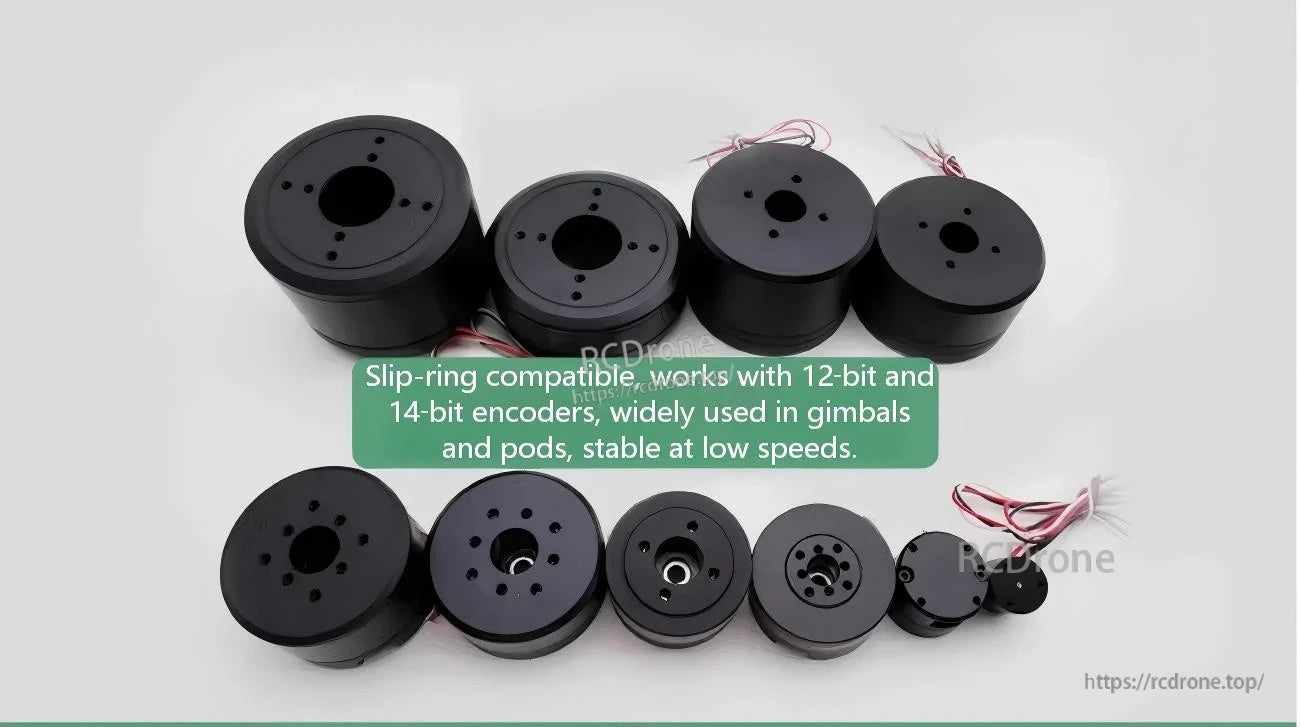

Multiple GB2205 motor units illustrating slip-ring compatible design and wiring exit options for gimbals and pods

سازگاری با حلقه لغزش به ساده‌سازی ساخت‌های چرخش مداوم کمک می‌کند در حالی که کنترل را در سرعت‌های پایین پایدار نگه می‌دارد.

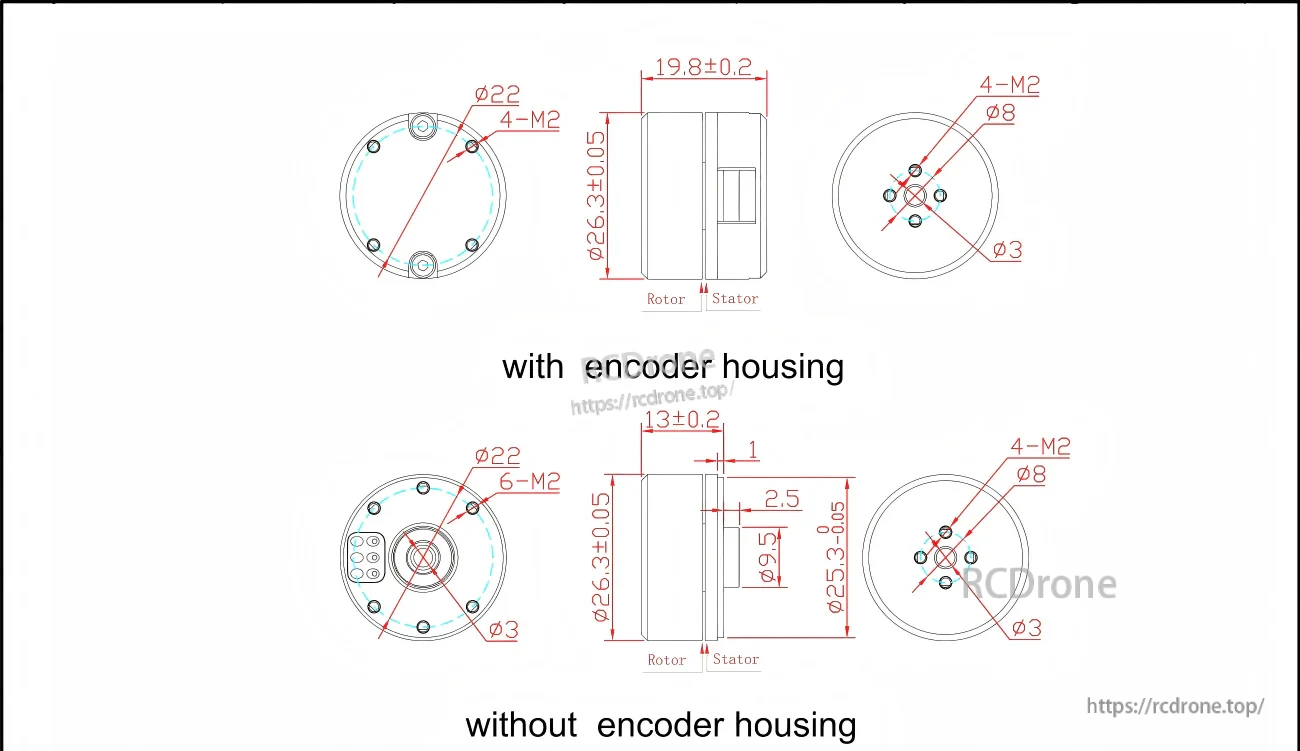

GB2205 motor mechanical dimensions and mounting pattern drawing, with and without encoder housing (Ø26.3 mm, M2 holes)
