موتور SteadyWin GB5225، ولتاژ ۲۴ ولت، ۲۲۱ دور در دقیقه، ۱.۲۶ نیوتن‌متر، گزینه انکودر AS5048A/AS5600، سازگار با ۱۲/۱۴ بیت

بررسی اجمالی

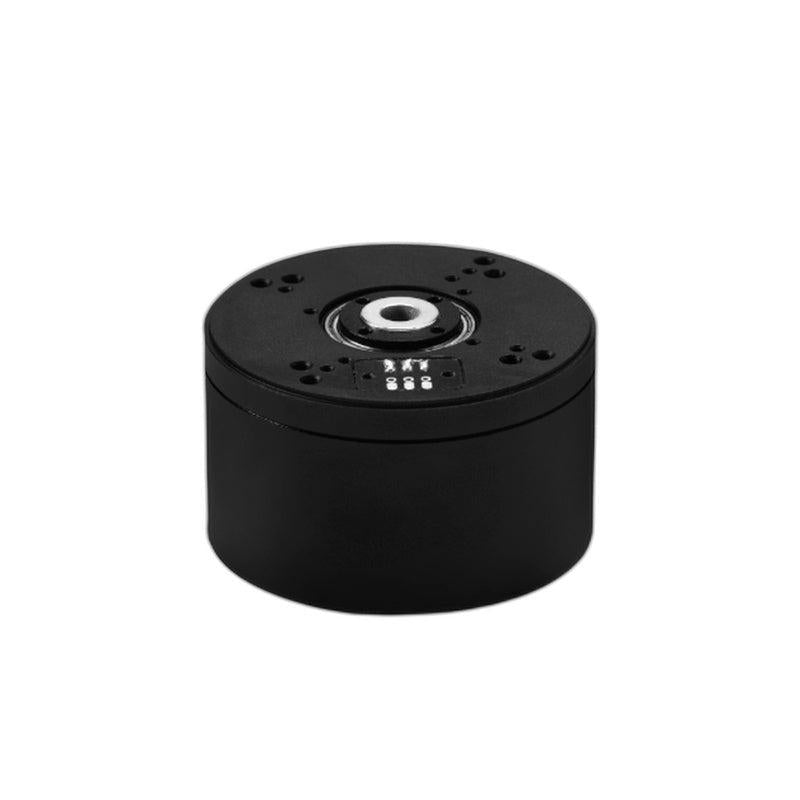

موتور SteadyWin GB5225 یک موتور 24 ولتی است که برای رباتیک و مجموعه‌های کنترل حرکت طراحی شده است. این موتور از گزینه‌های انکودر AS5048A/AS5600 پشتیبانی می‌کند و با انکودرهای 12 بیتی و 14 بیتی سازگار است. همچنین به عنوان سازگار با حلقه لغزشی و پایدار در سرعت‌های پایین برای گیمبال‌ها و پادها توصیف شده است.

ویژگی‌های کلیدی

• سازگار با انکودرهای 12 بیتی و 14 بیتی
• گزینه‌های نوع انکودر: AS5048A / AS5600
• سازگار با حلقه لغزشی؛ پایدار در سرعت‌های پایین (همانطور که توصیف شده است)
• نقشه‌های مکانیکی برای نسخه‌های با و بدون محفظه انکودر ارائه شده است

مشخصات

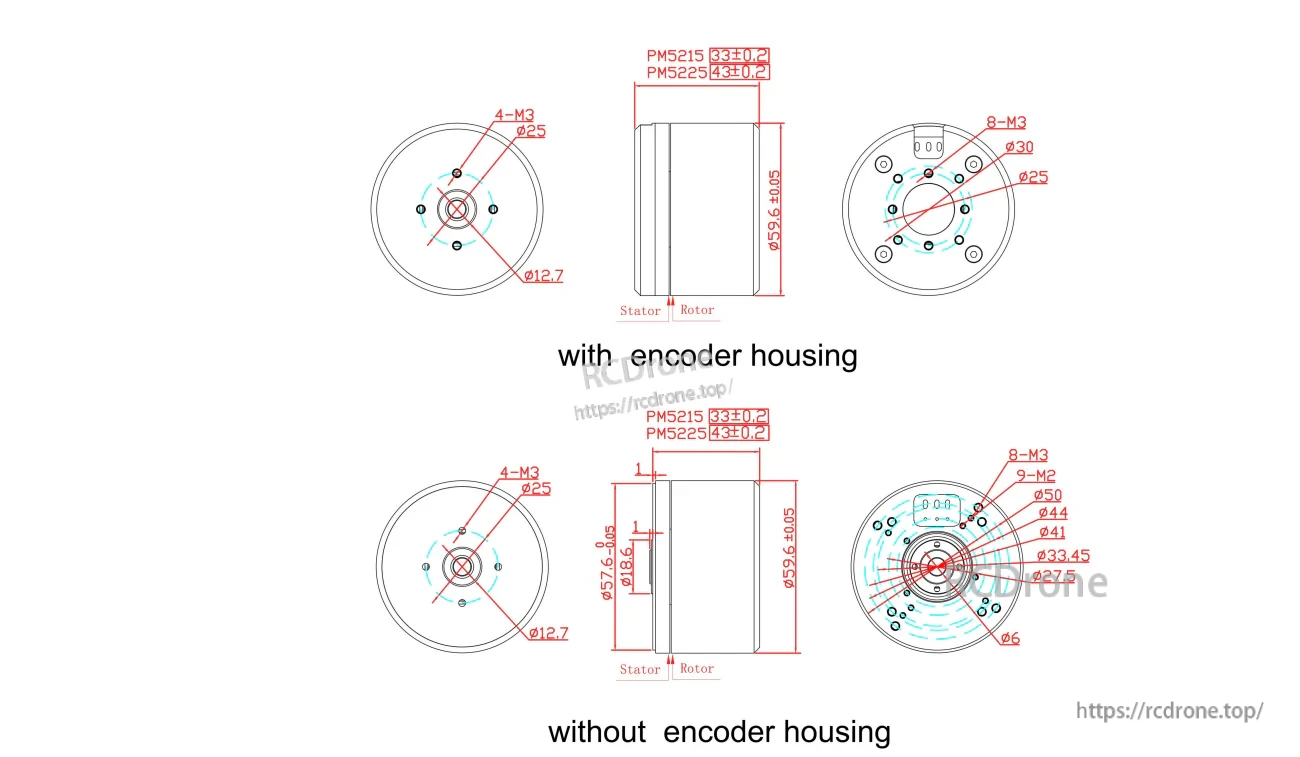

ابعاد نصب / نقشه‌کشی (از نمودار ارائه شده)

• PM5215: 33±0.2
• PM5225: 43±0.2
• با محفظه انکودر: Ø59.2±0.05; 4-M3 Ø25; Ø12.7; 8-M3 Ø30; Ø25
• بدون محفظه انکودر: Ø59.6±0.05; Ø57.6; Ø18.6; Ø18.1; 4-M3 Ø25; Ø12.7; 8-M3; 9-M2; Ø50; Ø44; Ø41; Ø33.45; Ø27.5; Ø6

کاربردها

• ربات‌های انسان‌نما
• بازوهای رباتیک
• اکسوسکلتون‌ها
• ربات‌های چهارپا
• وسایل نقلیه AGV
• ربات‌های ARU

راهنماها / دانلودها

• GB5225_installation_diagram.pdf
• GB5225_Reducer1.stp (STEP)
• GB5225_Reducer2.stp (STEP، با جلد پشتی)

برای سوالات مربوط به سازگاری پیش‌فروش یا کمک به مستندات، با پشتیبانی تماس بگیرید به https://rcdrone.top/ یا ایمیل بزنید به support@rcdrone.top.

جزئیات

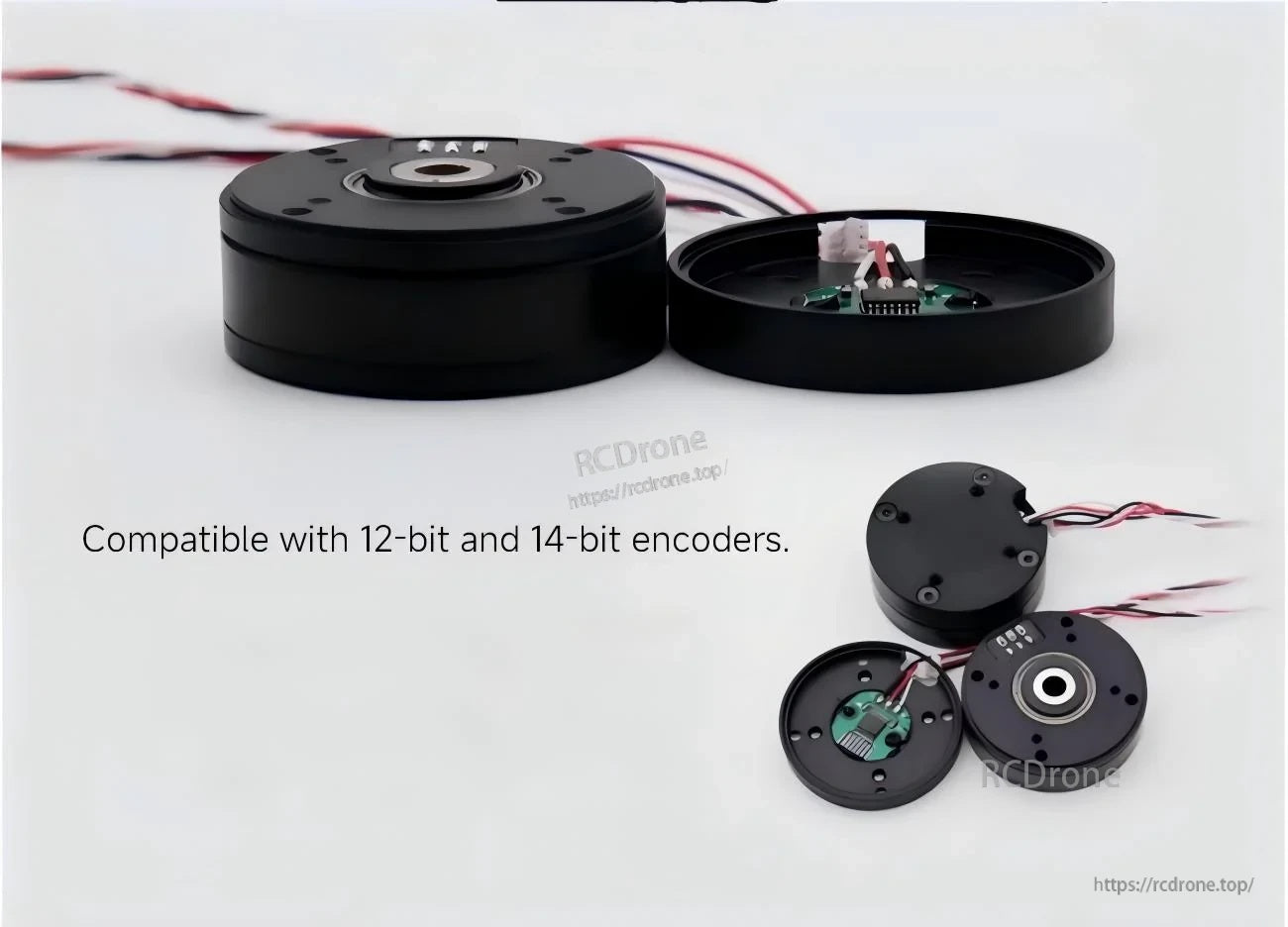

سازگاری با انکودر 12 بیتی یا 14 بیتی با گزینه‌های انکودر AS5048A/AS5600 برای کنترل حرکت حلقه بسته را انتخاب کنید.

طراحی سازگار با حلقه لغزشی از عملکرد نرم و پایدار در سرعت پایین برای گیمبال‌ها، پادها و سایر مجموعه‌های چرخشی پشتیبانی می‌کند.
