موتور SteadyWin GB6010، ولتاژ ۳۶ ولت، گشتاور ۰.۸ نیوتن‌متر، ۲۹۴ دور در دقیقه، سازگار با اسلیپ‌رینگ، انکودر ۱۲/۱۴ بیت (AS5048A/AS5600)

بررسی اجمالی

موتور SteadyWin GB6010 یک موتور 36 ولتی است که برای رباتیک و مکانیزم‌های گیمبال/پاد طراحی شده است، با سازگاری با حلقه لغزشی و پشتیبانی از انکودرهای 12 بیتی و 14 بیتی (نوع انکودر: AS5048A/AS5600).

ویژگی‌های کلیدی

• سازگار با حلقه لغزشی؛ پشتیبانی از انکودرهای 12 بیتی و 14 بیتی
• گزینه‌های نوع انکودر: AS5048A / AS5600
• عملکرد پایدار در سرعت پایین (تمرکز کاربردی اعلام شده برای گیمبال‌ها/پادها)

مشخصات

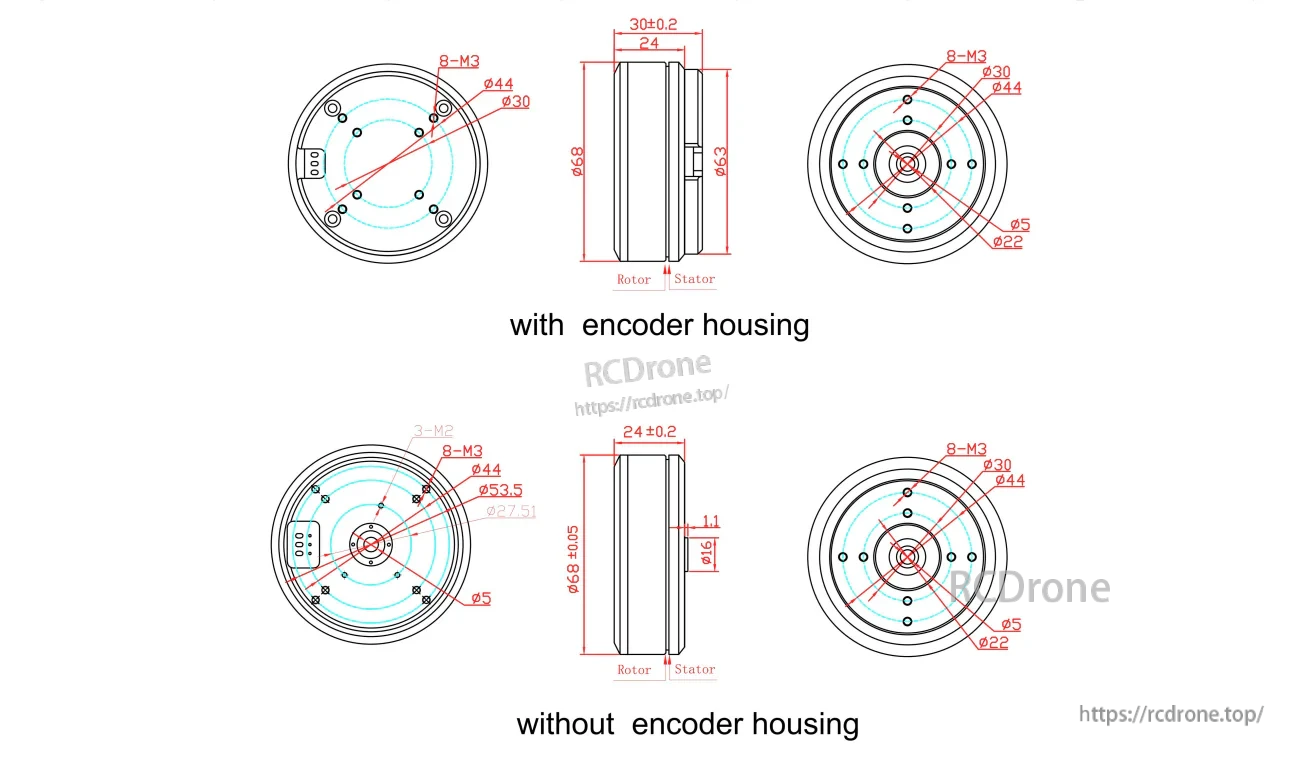

نصب / نقشه (نشان‌گذاری‌های ابعادی انتخاب شده)

• با محفظه انکودر: 30±0.2، 24، φ68، φ63؛ نصب: 8-M3؛ قطرهای نشان‌داده شده: φ44، φ30، φ22، φ5
• بدون محفظه انکودر: 24±0.2، φ68±0.05؛ نصب: 8-M3 و 3-M2؛ نشان‌گذاری‌های اضافی نشان‌داده شده: 1.1، φ16، φ53.۵; قطرهای نشان داده شده: φ۴۴، φ۳۰، φ۲۲، φ۵

کاربردها

• ربات‌های انسان‌نما
• بازوهای رباتیک
• اسکلت‌های خارجی
• ربات‌های چهارپا
• وسایل نقلیه AGV
• ربات‌های ARU

راهنماها / دانلودهای CAD

• GB6010_installation_diagram.pdf
• GB6010_Reducer1.stp
• GB6010_Reducer2.stp

برای راهنمایی در انتخاب و پشتیبانی از ادغام، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

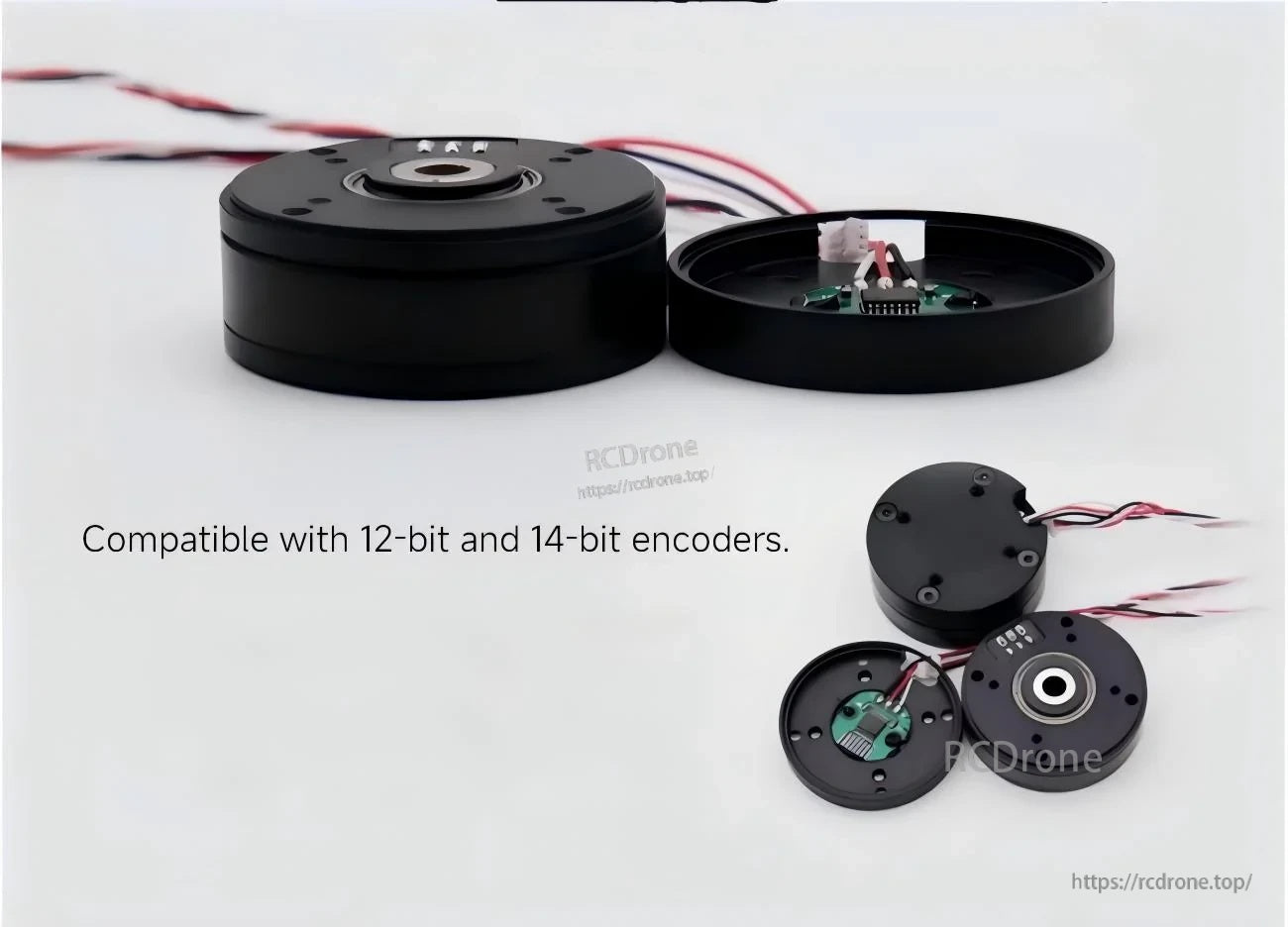

از گزینه‌های انکودر ۱۲ بیتی و ۱۴ بیتی (AS5048A/AS5600) برای بازخورد موقعیت دقیق در ساخت‌های گیمبال و رباتیک پشتیبانی می‌کند.

سازگاری با حلقه لغزشی و عملکرد پایدار در سرعت پایین، سری GB6010 را برای گیمبال‌ها، پادها و مکانیزم‌های مشابه مناسب می‌سازد.
