موتور SteadyWin GB6025، ولتاژ ۳۶ ولت، ۵۰۴ دور در دقیقه، ۱.۷۷ نیوتن‌متر، گزینه انکودر AS5048A/AS5600، سازگار با اسلیپ‌رینگ

بررسی اجمالی

موتور SteadyWin GB6025 یک موتور 36 ولتی است که برای رباتیک و کاربردهای کنترل حرکت طراحی شده است. این موتور از انکودرهای 12 بیتی و 14 بیتی پشتیبانی می‌کند و با گزینه‌های انکودر AS5048A/AS5600 مشخص شده است.

ویژگی‌های کلیدی

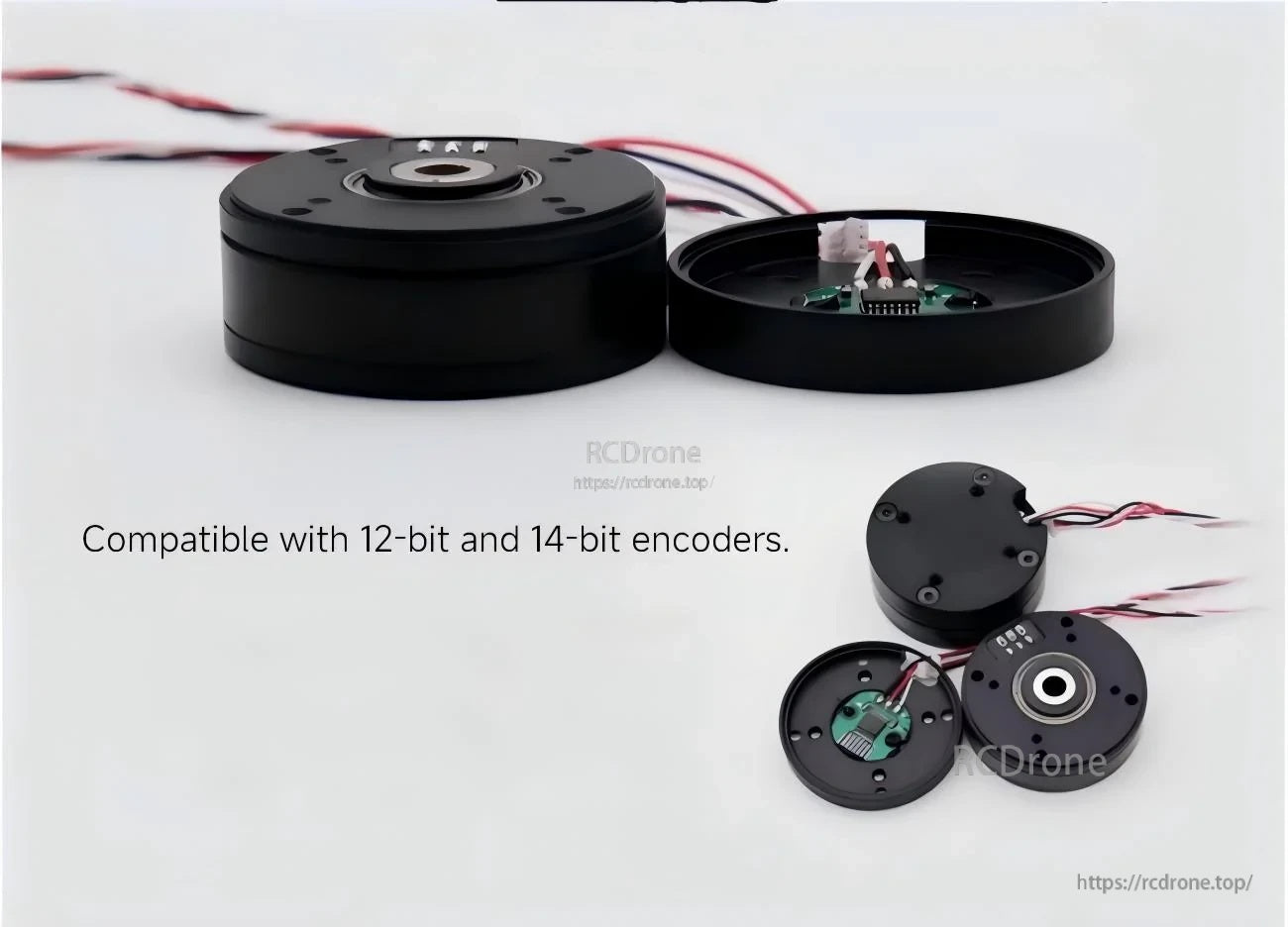

• سازگار با انکودرهای 12 بیتی و 14 بیتی
• سازگار با حلقه لغزش
• پایداری در سرعت‌های پایین؛ به طور گسترده در گیمبال‌ها و پادها استفاده می‌شود
• گزینه‌های نوع انکودر: AS5048A / AS5600

کاربردها

• ربات‌های انسان‌نما
• بازوهای رباتیک
• اسکلت‌های خارجی
• ربات‌های چهارپا
• وسایل نقلیه AGV
• ربات‌های ARU

مشخصات

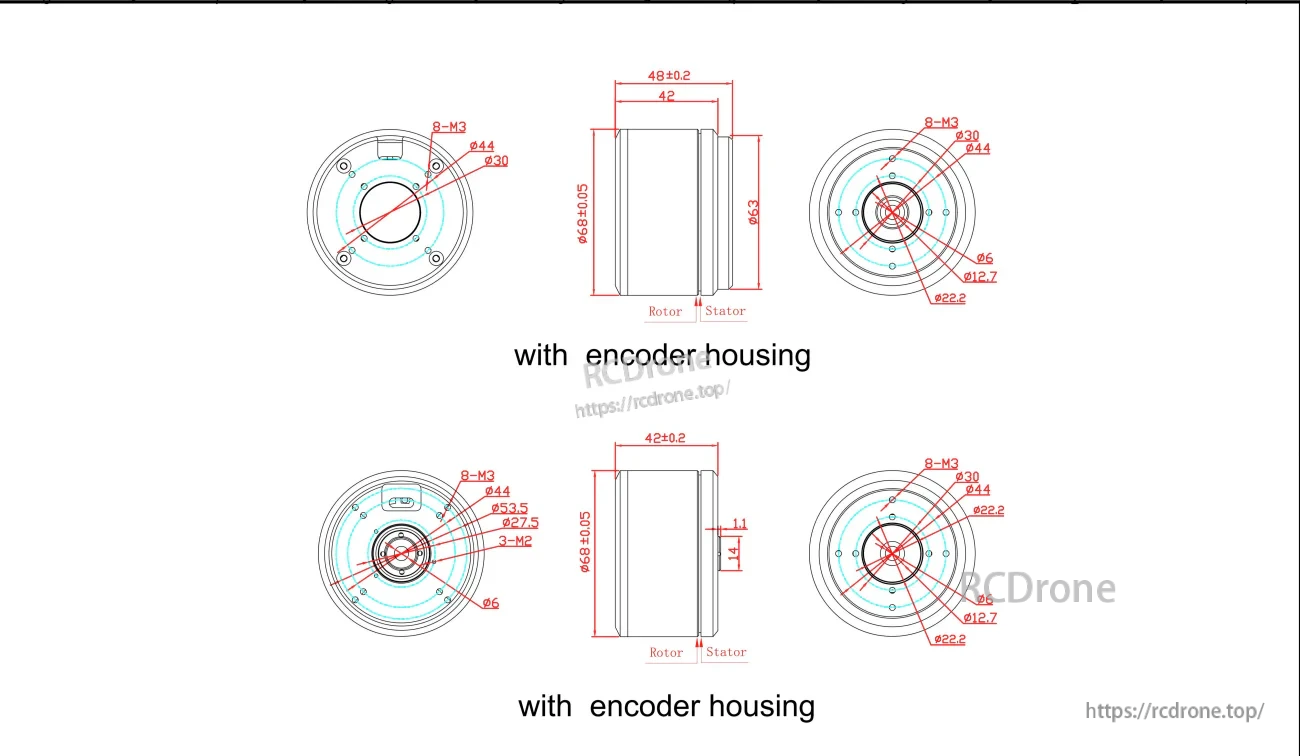

یادداشت‌های طراحی (با محفظه انکودر)

• قطر خارجی: φ68±0.05
• گزینه‌های طول بدنه نشان داده شده: 48±0.2 و 42±0.2
• ابعاد مرحله/بخش نشان داده شده: φ63
• الگوهای سوراخ/قطرهای نشان داده شده: 8-M3; 3-M2; φ44; φ30; φ53.5; φ27.5; φ22.2; φ12.7; φ6
• ابعاد اضافی نشان داده شده: 14.1; 1.1

راهنماها / اسناد

• GB6025_installation_diagram.pdf
• GB6025_Reducer1.stp
• GB6025_Reducer2.stp

برای سوالات پیش‌فروش و یکپارچه‌سازی (انتخاب انکودر، برنامه‌ریزی سیم‌کشی و دسترسی به اسناد)، با پشتیبانی تماس بگیرید به https://rcdrone.top/ یا ایمیل support@rcdrone.top.

جزئیات

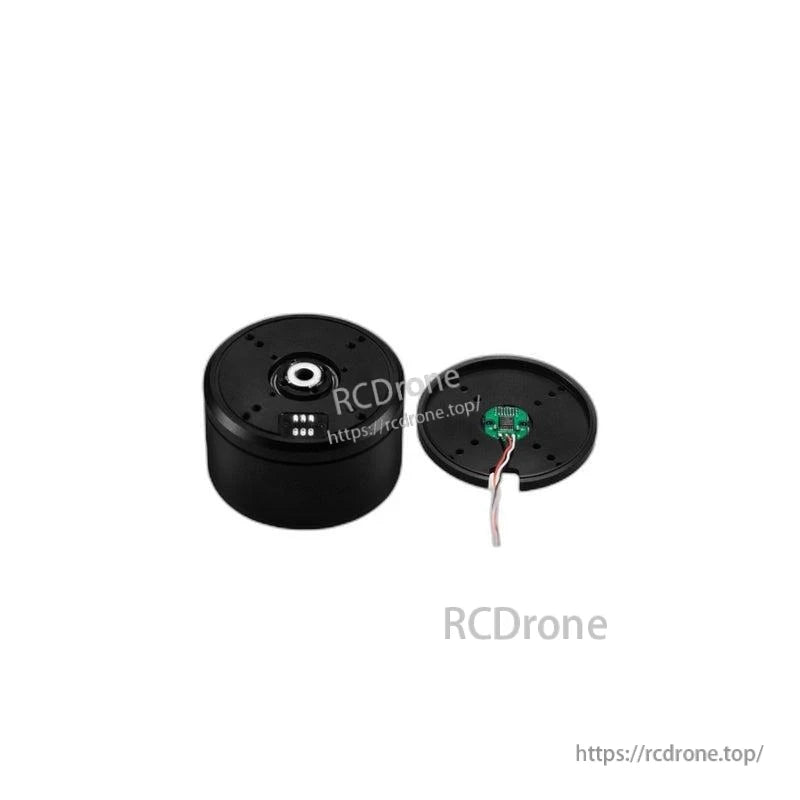

مونتاژ موتور GB6025 آماده انکودر از گزینه‌های بازخورد 12 بیتی و 14 بیتی مانند AS5048A یا AS5600 پشتیبانی می‌کند.

ساختار سازگار با حلقه لغزش و عملکرد پایدار در سرعت پایین مناسب برای گیمبال‌ها، پادها و سایر ساخت‌های کنترل حرکت است.

از نقشه مکانیکی برای تأیید تناسب، طول بدنه و فاصله سوراخ‌های نصب قبل از یکپارچه‌سازی استفاده کنید.
