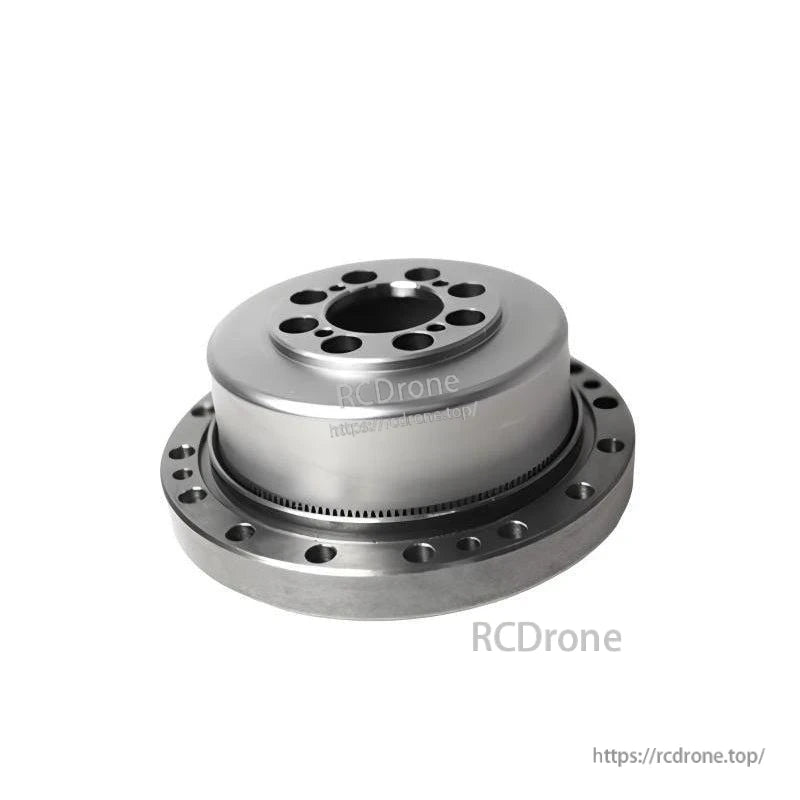

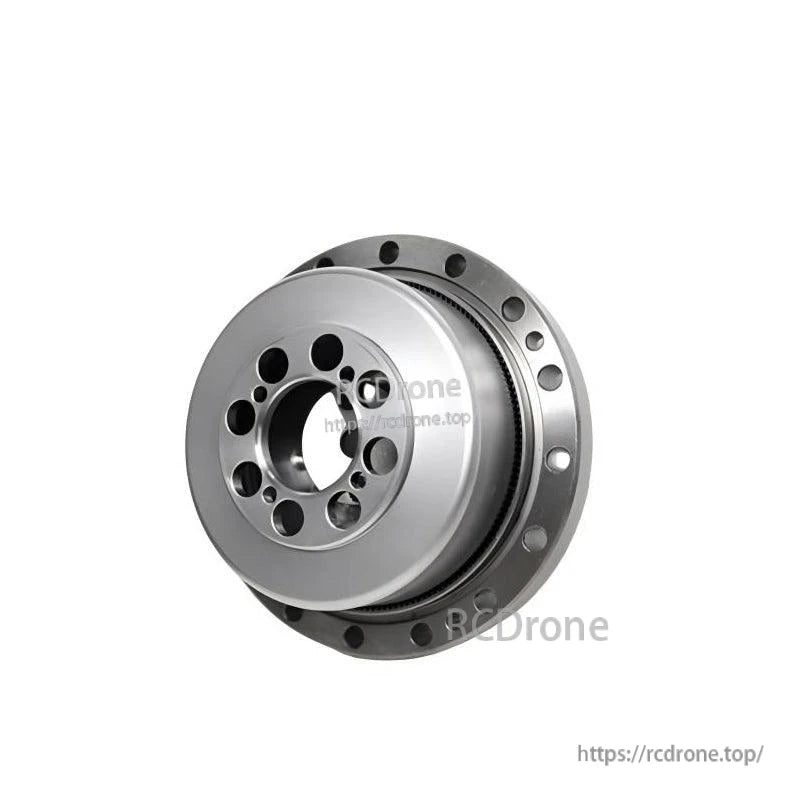

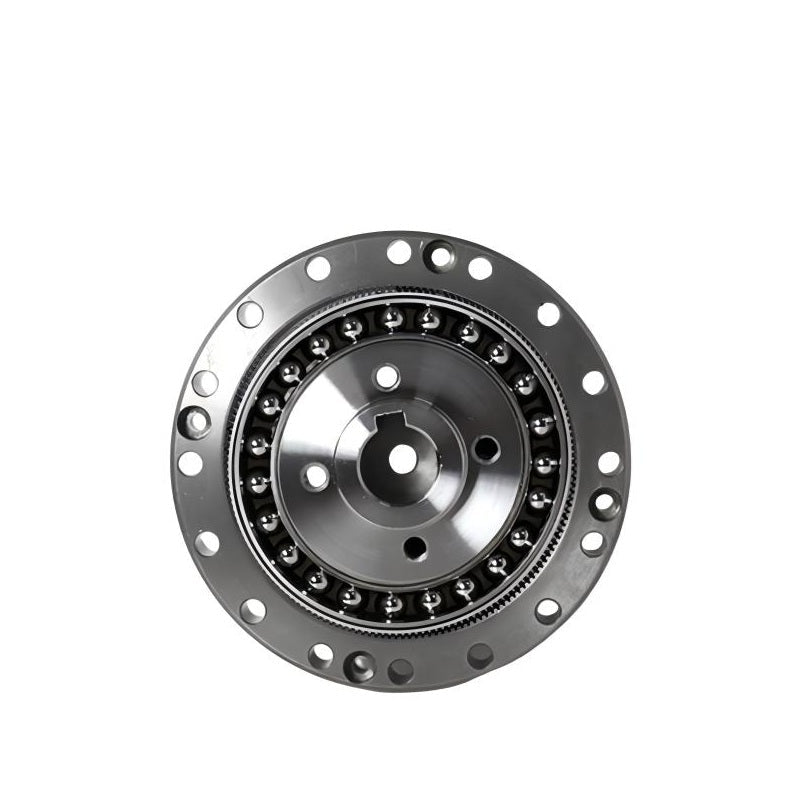

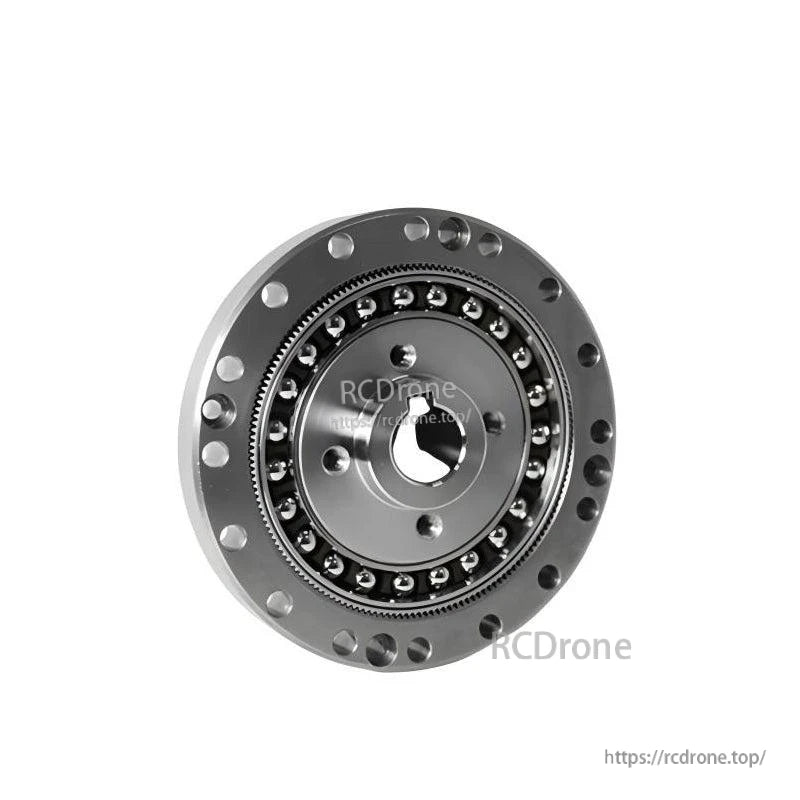

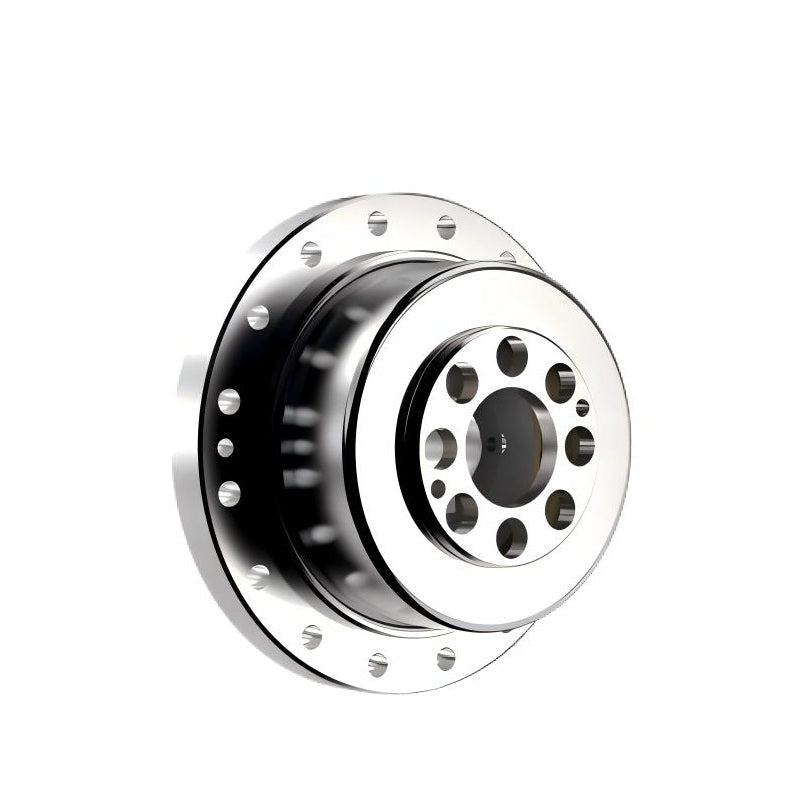

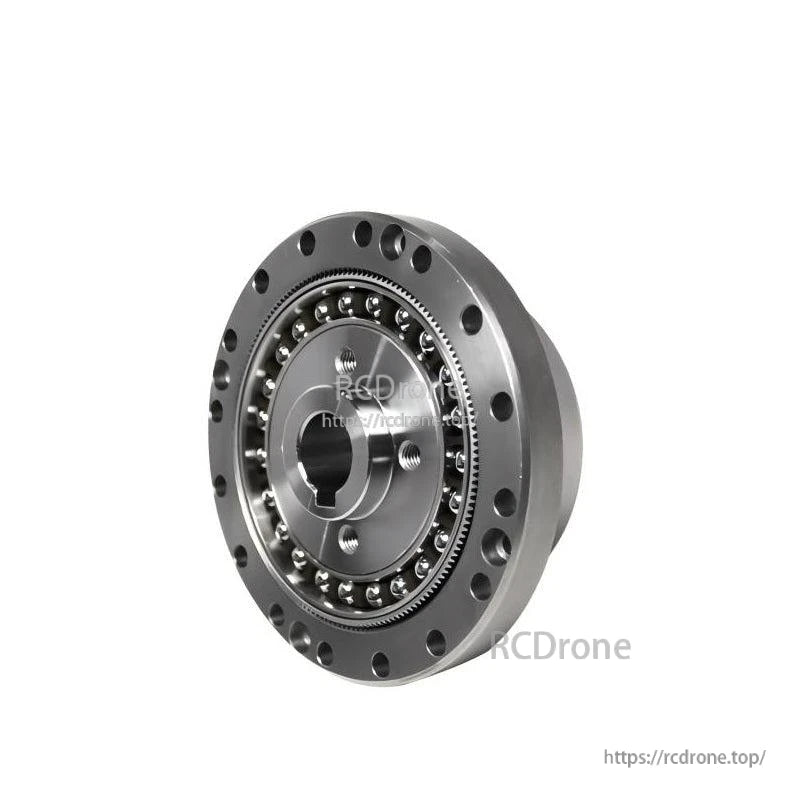

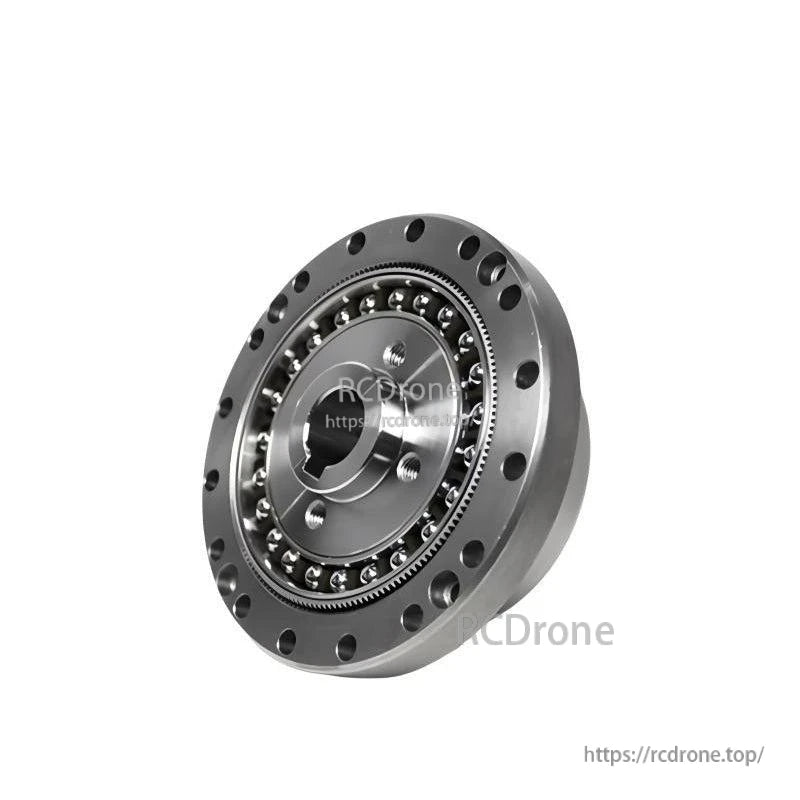

موتور ربات TLIBOT FCS-CJ، نسبت ۵۰/۸۰/۱۰۰، گشتاور نامی ۵.۷-۸.۲ نیوتن‌مت

مرور کلی

TLIBOT موتور FCS-CJ یک موتور رباتیک برای کاربردهای حرکتی دقیق است. مدل 14 گزینه‌های نسبت کاهش 50، 80 و 100 را ارائه می‌دهد و گشتاور نامی را از 5.7 تا 8.2 نیوتن‌متر در ورودی 2000 دور در دقیقه ارائه می‌کند، با محدودیت‌های گشتاور اوج و لحظه‌ای تعریف شده برای عملکرد قابل اعتماد در مکانیزم‌های رباتیک.

ویژگی‌های کلیدی

مدل 14 با نسبت‌های کاهش: 50 / 80 / 100
گشتاور نامی در ورودی 2000 دور در دقیقه: 5.7 / 8.2 / 8.2 نیوتن‌متر (0.6 / 0.8 / 0.8 کیلوگرم‌فوت)
گشتاور اوج مجاز در شروع/متوقف کردن: 18.7 / 23.9 / 29 نیوتن‌متر (1.9 / 2.4 / 3.0 کیلوگرم‌فوت)
حداکثر گشتاور لحظه‌ای مجاز: 36 / 49 / 56 نیوتن‌متر (3.7 / 5.0 / 5.7 کیلوگرم‌فوت)
حداکثر سرعت ورودی مجاز: 8500 دور در دقیقه؛ سرعت ورودی متوسط مجاز: 3500 دور در دقیقه
مومنت اینرسی: I x 10^-4 کیلوگرم متر^2 = 0.033؛ J x 10^-5 کیلوگرم متر^2 = 0.034

برای سوالات فنی یا پشتیبانی خرید، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

مشخصات

پارامتر	مقدار (50)	مقدار (80)	مقدار (100)
مدل	14	14	14
نسبت کاهش	50	80	100
گشتاور نامی در ورودی 2000 دور در دقیقه (Nm)	5.7	8.2	8.2
گشتاور نامی در ورودی 2000 دور در دقیقه (kgfm)	0.6	0.8	0.8
گشتاور اوج مجاز در شروع و توقف (Nm)	18.7	23.9	29
گشتاور اوج مجاز در شروع و توقف (kgfm)	1.9	2.4	3.0
حداکثر مقدار مجاز گشتاور بار متوسط (Nm)	7.2	11.6	11.html 6
حداکثر مقدار مجاز گشتاور بار متوسط (kgfm)	0.7	1.2	1.2
گشتاور حداکثر مجاز آنی (Nm)	36	49	56
گشتاور حداکثر مجاز آنی (kgfm)	3.7	5.0	5.7
حداکثر سرعت ورودی مجاز (r/min)	8500	8500	8500
سرعت ورودی متوسط مجاز (r/min)	3500	3500	3500
مومنت اینرسی (I x 10^-4 kg m^2)	0.033	0.033	0.033
مومنت اینرسی (J x 10^-5 kg m^2)	0.034	0.034	0. 034

برنامه‌ها

ربات‌های انسان‌نما
بازوهای رباتیک
اسکلت‌های خارجی
ربات‌های چهارپا
وسایل نقلیه AGV
ربات‌های ARU

راهنماها

جزئیات

TLIBOT FCS-CJ Model 14 Robot Motor, TLIBOT offers precision harmonic reducers with 15 years of expertise, 3-100 models, full customization, and comprehensive service.

TLIBOT کاهنده هارمونیک، انتقال دقیق، 15 سال تجربه، 3-100 مدل، سفارشی‌سازی کامل، خدمات کامل.

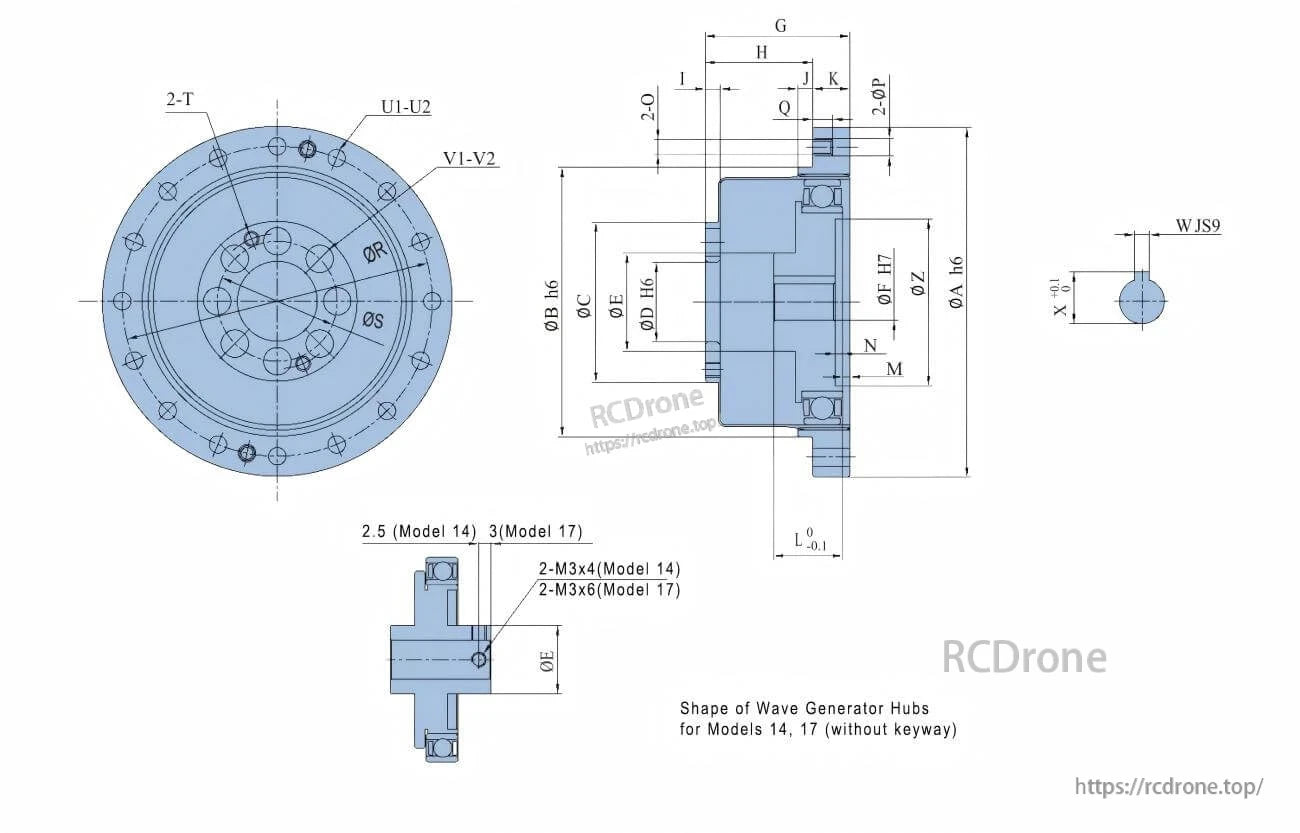

TLIBOT FCS-CJ Model 14 Robot Motor, Technical drawing of TLIBOT FCS-CJ Model 14 motor with dimensions and wave generator hub shapes for Models 14 and 17, without keyway.

نقشه فنی موتور ربات مدل TLIBOT FCS-CJ شماره 14، شامل ابعاد و اشکال هاب ژنراتور موج برای مدل‌های 14 و 17، به‌جز شیار کلید.

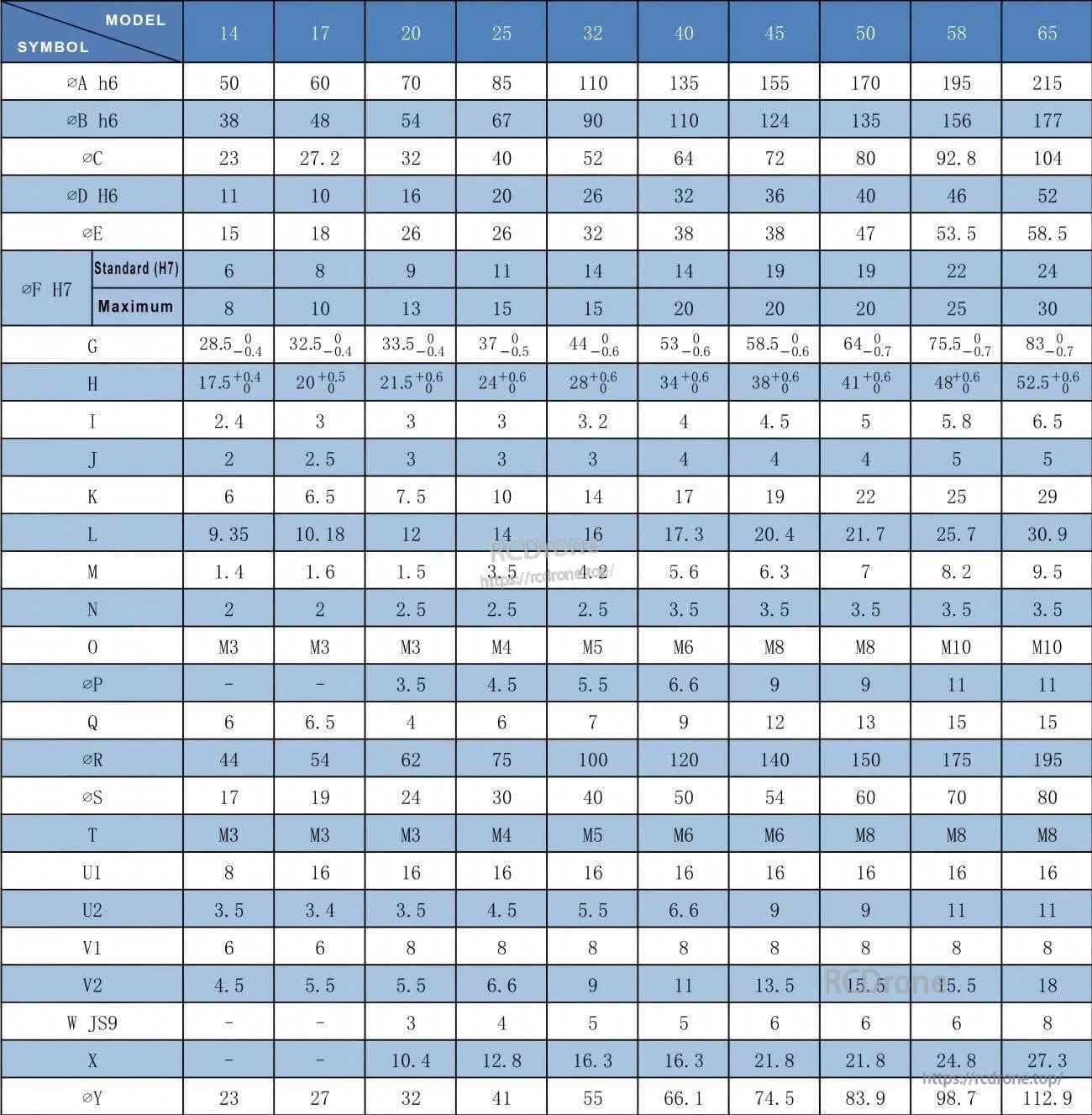

TLIBOT FCS-CJ Model 14 Robot Motor, Specifications for TLIBOT FCS-CJ motors (models 14–65), detailing dimensions, tolerances, and component sizes for parts A through Y.

مشخصات فنی موتور ربات TLIBOT FCS-CJ مدل‌های 14 تا 65، شامل ابعاد، تلورانس‌ها و اندازه‌های قطعات مختلف با برچسب‌های A تا Y.

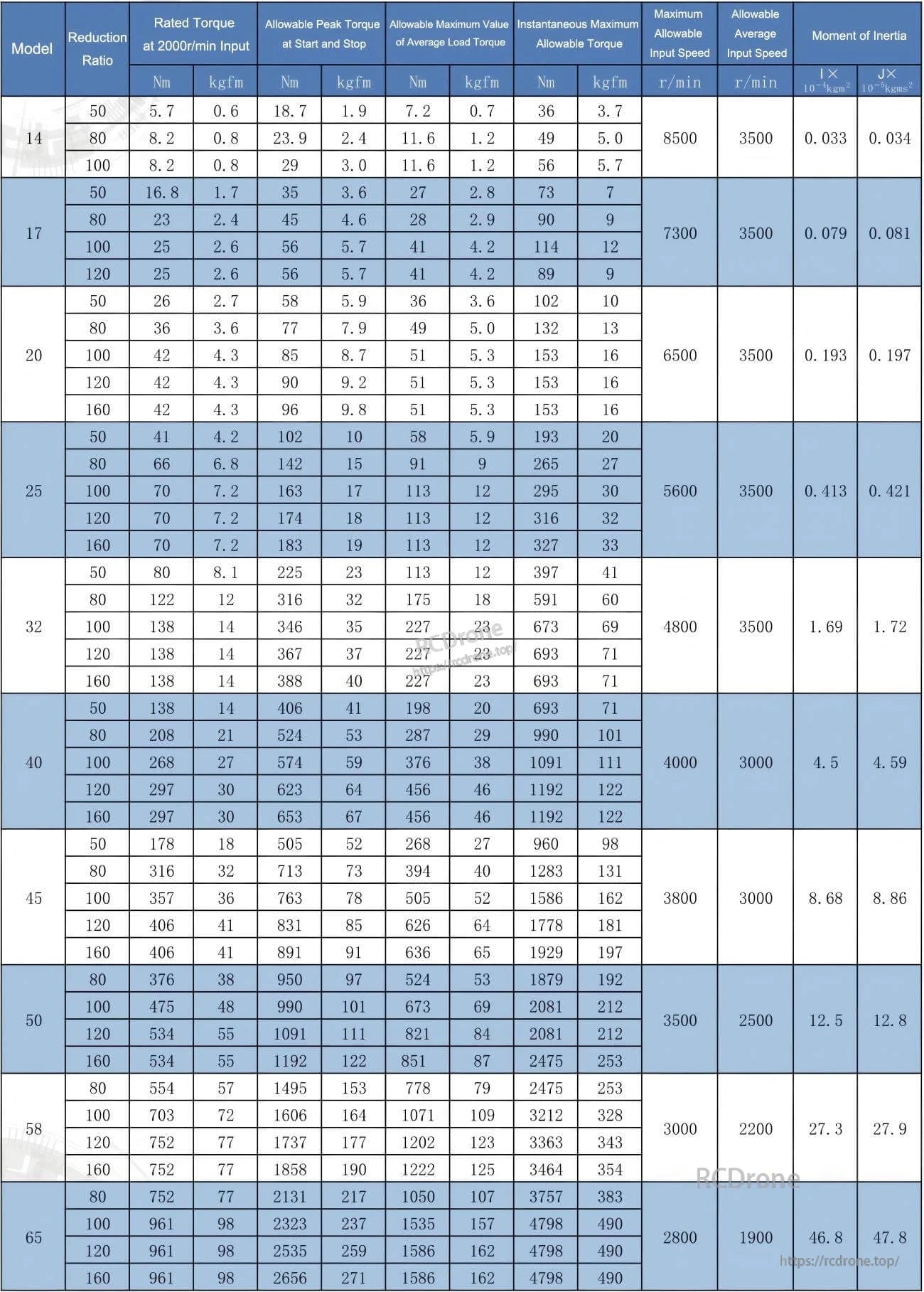

TLIBOT FCS-CJ Model 14 Robot Motor, TLIBOT FCS-CJ robot motors (14–65) feature specs on torque, speed, inertia, and allowable values across various reduction ratios.

مشخصات موتورهای ربات TLIBOT FCS-CJ (مدل‌های 14–65) شامل گشتاور، سرعت، اینرسی و مقادیر مجاز برای نسبت‌های کاهش متعدد است.

TLIBOT FCS-CJ Model 14 Robot Motor, Available drone models: 3–100. Reduction ratios: 30–320. Various motor designs featured.

مدل‌های موجود شامل 3، 5، 8، 11، 14، 17، 20، 25، 32، 40، 45، 50، 58، 65، 100 است. نسبت‌های کاهش: 30، 50، 80، 100، 120، 160، 320. طراحی‌های مختلف موتور نمایش داده شده است.
