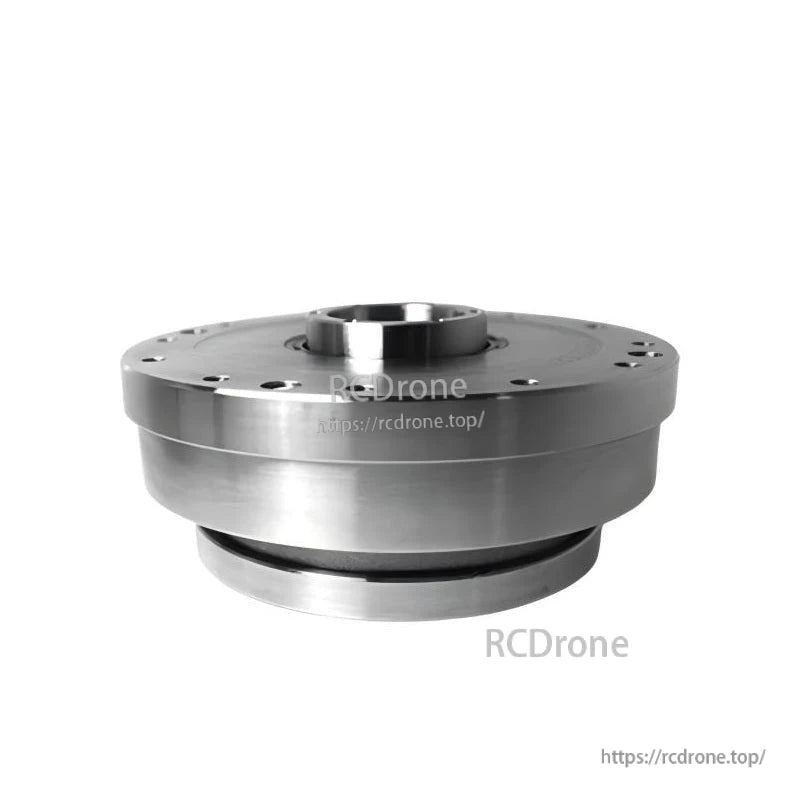

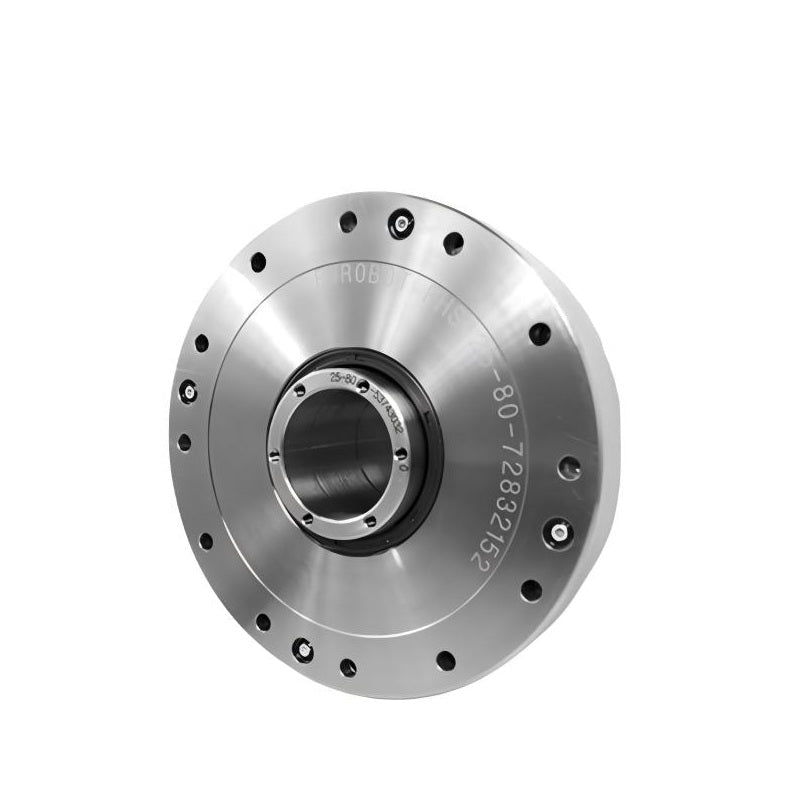

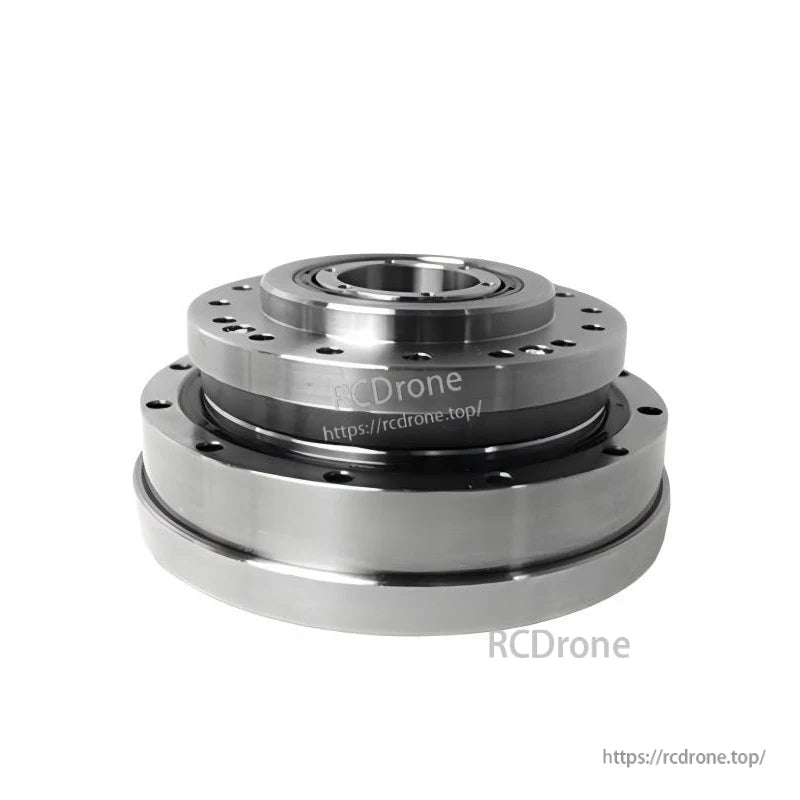

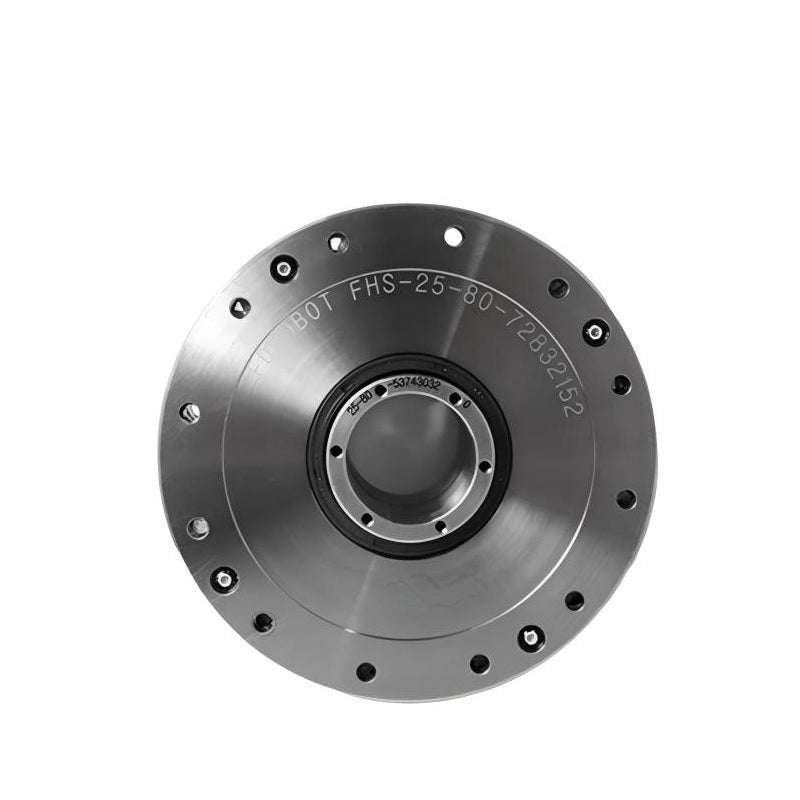

موتور ربات TLIBOT FHS-AH 14، نسبت ۵۰/۸۰/۱۰۰، گشتاور نامی ۵.۷–۸.۲ نیوتن‌متر، حداکثر سرعت ورودی ۸۵۰۰ دور در دقیقه

مروری بر محصول

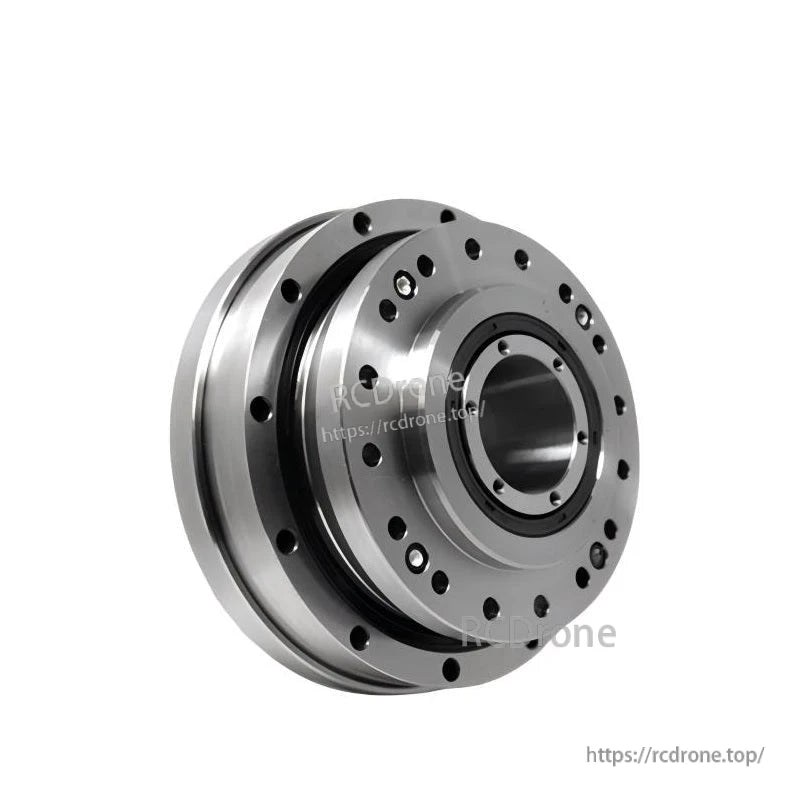

TLIBOT موتور ربات FHS-AH 14 یک ماژول درایو دقیق برای رباتیک است که نسبت‌های کاهش انتخابی 50، 80 و 100 را ارائه می‌دهد. در ورودی 2000 دور در دقیقه، مقادیر گشتاور نامی 5.7 نیوتن‌متر (0.58 کیلوگرم‌فوت) و 8.2 نیوتن‌متر (0.84 کیلوگرم‌فوت) را بسته به نسبت ارائه می‌دهد. این واحد از حداکثر سرعت ورودی مجاز 8500 دور در دقیقه و سرعت ورودی متوسط مجاز 3500 دور در دقیقه پشتیبانی می‌کند. موارد استفاده معمول شامل ربات‌های انسان‌نما، بازوهای رباتیک، اسکلت‌های خارجی، ربات‌های چهارپا، وسایل نقلیه AGV و ربات‌های ARU است. برای کمک، با support@rcdrone.top or تماس بگیرید یا https://rcdrone.top/ مراجعه کنید.

ویژگی‌های کلیدی

• مدل: 14
• گزینه‌های نسبت کاهش: 50 / 80 / 100
• گشتاور نامی در ورودی 2000 دور در دقیقه: 5.7 نیوتن‌متر یا 8.2 نیوتن‌متر (0.58 / 0.84 کیلوگرم‌فوت)
• گشتاور اوج مجاز در شروع/متوقف: 19 / 24 / 29 نیوتن‌متر (1.9 / 2.4 / 3.0 کیلوگرم‌فوت)
• گشتاور بار متوسط مجاز حداکثر: 7.2 / 11.6 / 11.6 نیوتن‌متر (0.74 / 1.2 / 1.2 کیلوگرم‌فوت)
• گشتاور مجاز حداکثر آنی: 36 / 49 / 56 نیوتن‌متر (3.7 / 5.0 / 5.7 کیلوگرم‌فوت)
• حداکثر سرعت ورودی مجاز: 8500 دور در دقیقه
• سرعت ورودی متوسط مجاز: 3500 دور در دقیقه

مشخصات

کاربردها

• ربات‌های انسان‌نما
• بازوهای رباتیک
• اسکلت‌های خارجی
• ربات‌های چهارپا
• وسایل نقلیه AGV
• ربات‌های ARU

راهنماها

• FHS-14-XXX-AH--Product_structure_diagram.pdf
• FHS-17-XXX-AH--Product_structure_diagram.pdf
• FHS-20-XXX-AH--Product_structure_diagram.pdf
• FHS-25-XXX-AH--Product_structure_diagram.pdf
• FHS-32-XXX-AH--Product_structure_diagram.pdf
• FHS-40-XXX-AH--Product_structure_diagram.pdf
• FHS-AH_3D_Model_STEP.zip
• WK8110_2D_drawing.pdf

جزئیات

TLIBOT کاهنده هارمونیک، انتقال دقیق، 15 سال تجربه، مدل‌های سایز 3-100، سفارشی‌سازی کامل، خدمات کامل.

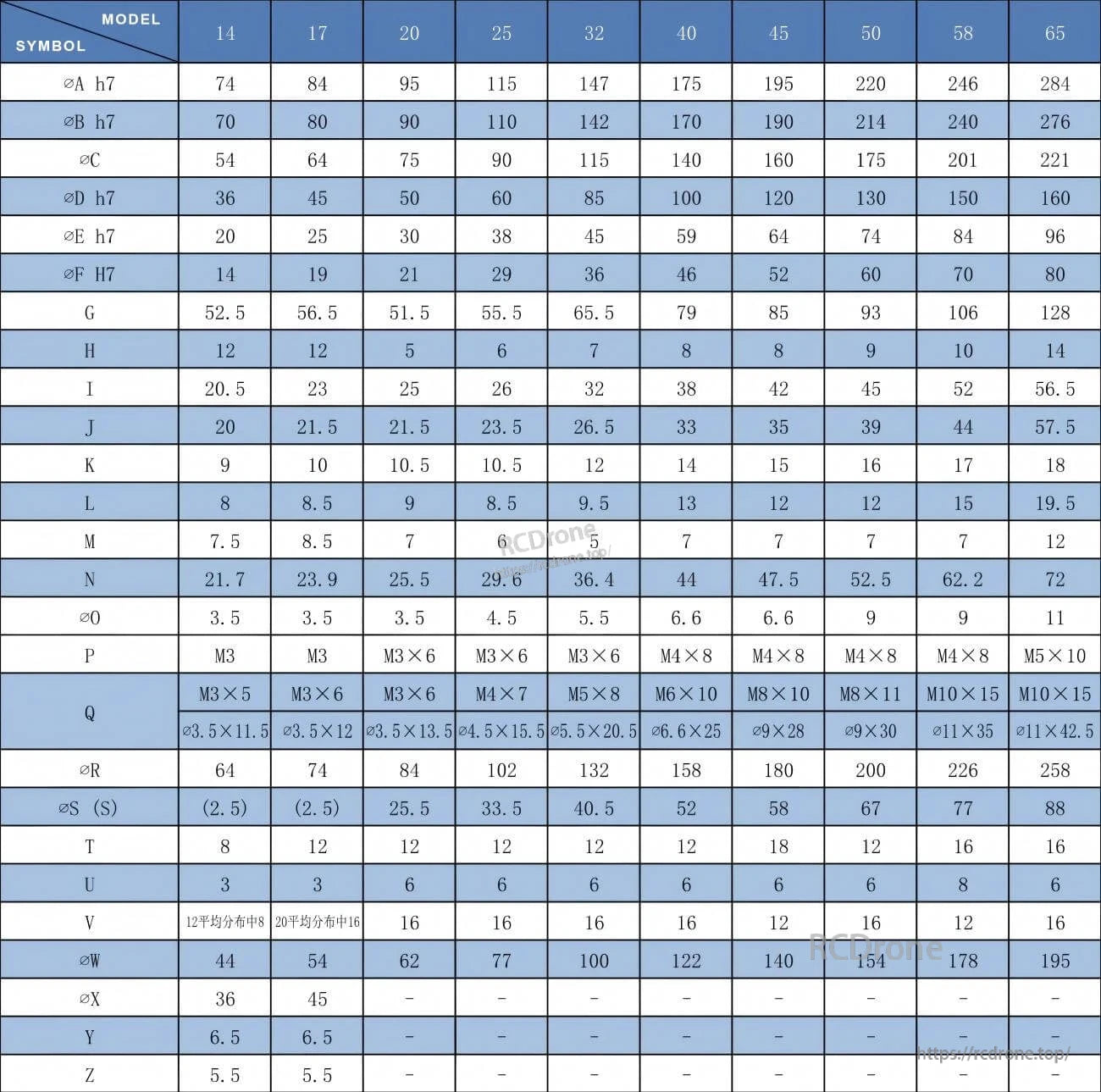

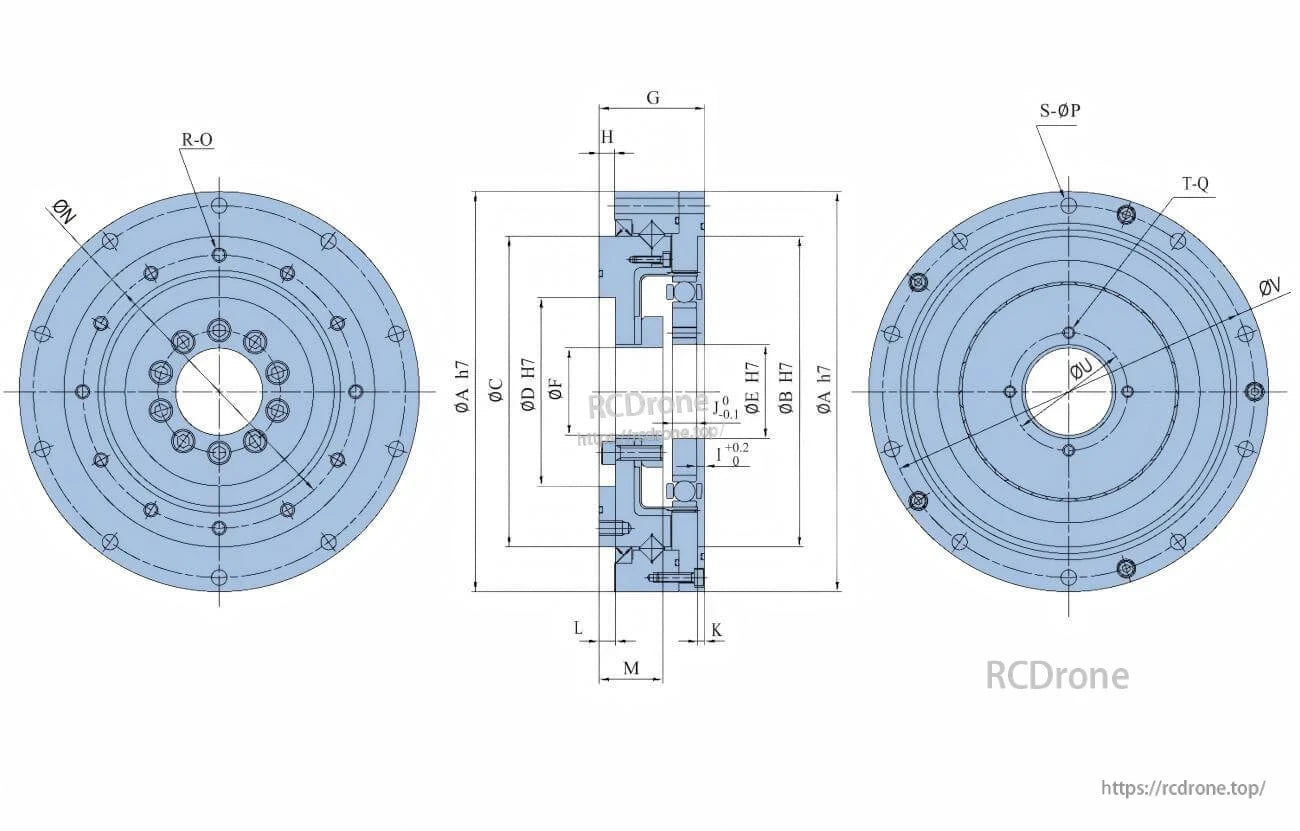

مشخصات موتورهای ربات TLIBOT FHS-AH 14–65 شامل ابعاد و پارامترها است، با اندازه‌گیری‌های دقیق که از A تا Z در مدل‌ها برچسب‌گذاری شده‌اند.

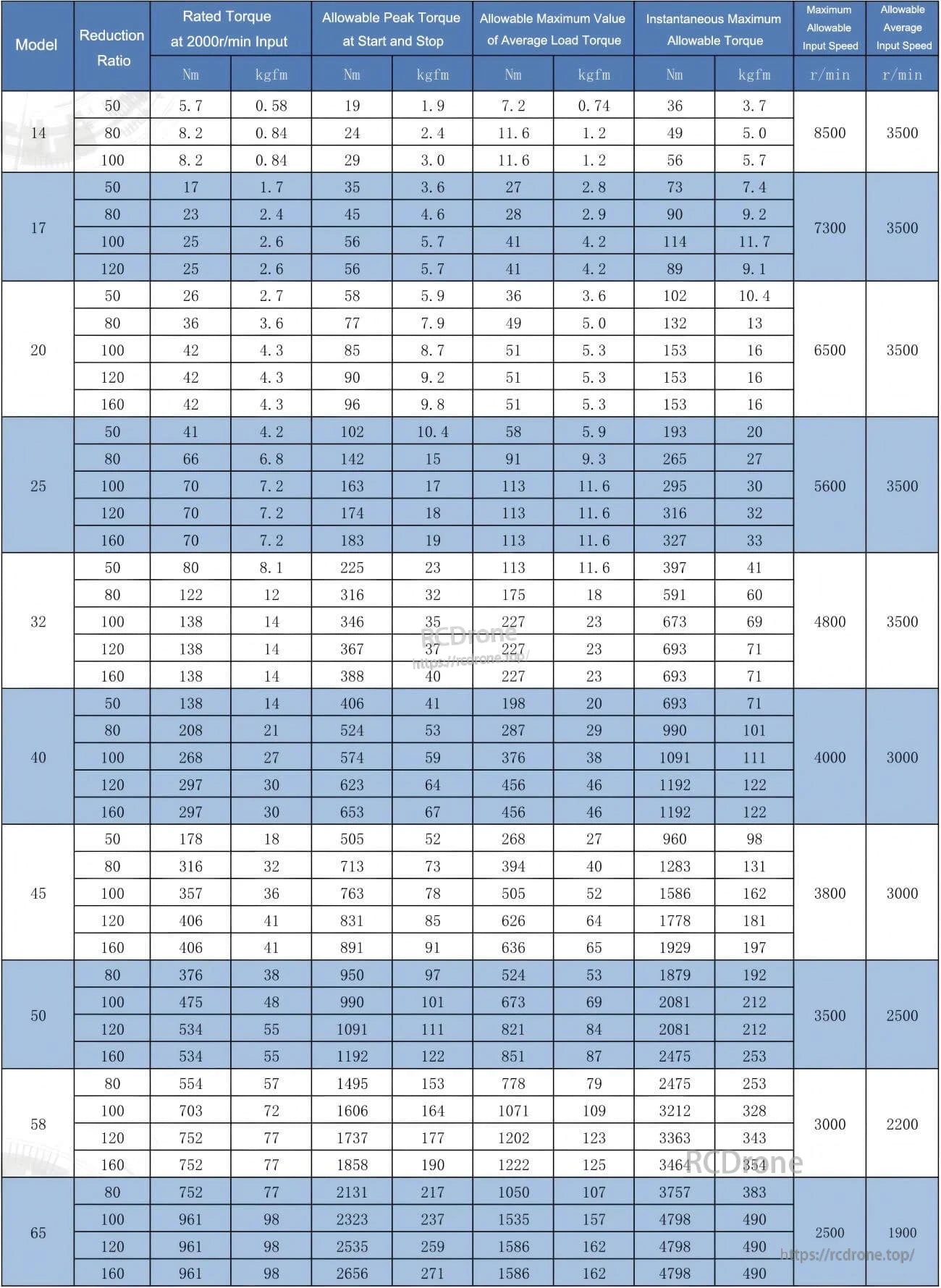

مشخصات فنی موتور ربات TLIBOT FHS-AH 14، شامل شماره مدل‌ها، نسبت‌های کاهش، مقادیر گشتاور، محدودیت‌های سرعت و پارامترهای عملکرد در پیکربندی‌های مختلف.

مدل‌های موجود: 3، 5، 8، 11، 14، 17، 20، 25، 32، 40، 45، 50، 58، 65، 100. نسبت‌های کاهش: 30، 50، 80، 100، 120، 160، 320. طراحی‌های مختلف موتور نمایش داده شده است.
