موتور براشلس VCI SPARK 0802 برای پهپادهای میکرو FPV - گزینههای ۱۳۵۰۰KV/۲۲۰۰۰KV/۲۵۰۰۰KV/۲۷۰۰۰KV
موتور براشلس VCI SPARK 0802 برای پهپادهای میکرو FPV - گزینههای ۱۳۵۰۰KV/۲۲۰۰۰KV/۲۵۰۰۰KV/۲۷۰۰۰KV
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
سری موتور بیبرس VCI SPARK 0802 برای ساخت پهپادهای میکرو FPV، ارائه شده در گزینههای KV: 13500KV، 22000KV، 25000KV و 27000KV. این موتور با اندازه 0802 از شفت 1 میلیمتری و بدنه فشرده Ø10.7 × L12.2 میلیمتر برای تنظیمات چند روتوره سبک وزن استفاده میکند.
ویژگیهای کلیدی
- گزینههای KV: 13500KV / 22000KV / 25000KV / 27000KV
- نوع آهنربا: قوس N52SH
- پیکربندی: 9S12P
- سیم سیلیکونی: 30AWG، 35 میلیمتر
- نصب: 3 × M1.4 با فاصله مساوی، دایره پیچ Ø6.6 میلیمتر
مشخصات
مشترک (تمام گزینههای KV)
| اندازه موتور | 0802 |
| اندازه استاتور | Ø8.4 × L2 میلیمتر |
| ابعاد موتور | Ø10.7 × L12.2 میلیمتر |
| قطر شفت | Ø1 میلیمتر |
| طول شفت | 4.2 میلیمتر |
| الگوی نصب | 3-M1.4 (فاصله مساوی)، Ø6.6 میلیمتر |
| مغناطیس | N52SH قوس |
| پیکربندی | 9S12P |
| سیم | سیم سیلیکونی 30AWG، 35 میلیمتر |
با گزینه KV
| KV | ولتاژ نامی | مقاومت داخلی | جریان اوج | جریان بیبار (3V) | حداکثر توان لحظهای | وزن (شامل کابل) |
|---|---|---|---|---|---|---|
| 13500KV | 2S (8V) | 380mΩ | 6.3A | 0.5A | 50.4W | 1.92g |
| 22000KV | 1S (4V) | 190mΩ | 5.4A | 0.6A | 21.6W | 1.90g |
| 25000KV | 1S (4V) | 150mΩ | 6.3A | 0.8A | 25.2W | 1.97g |
| 27000KV | 1S (4V) | 140mΩ | 6.4A | 1.0A | 26W | 1.95g |
مرجع تست نیروی محرکه
نقاط داده حداکثر انتخاب شده از جداول تست استاتیک ارائه شده (برای مرجع):
- 0802-13500KV @ 8V, GF 1635-3: 6.30A, 73.80g نیروی محرکه, 50.40W, 76°C
- 0802-13500KV @ 8V, GF 1220-4: 4.50A, 62.36g نیروی محرکه, 36.00W, 68°C
- 0802-22000KV @ 4V, GF 1635-3: 5.40A, 38.90g نیروی محرکه, 21.60W, 52°C
- 0802-22000KV @ 4V, GF 1220-4: 3.90A, 32.50g نیروی محرکه, 15.60W, 46°C

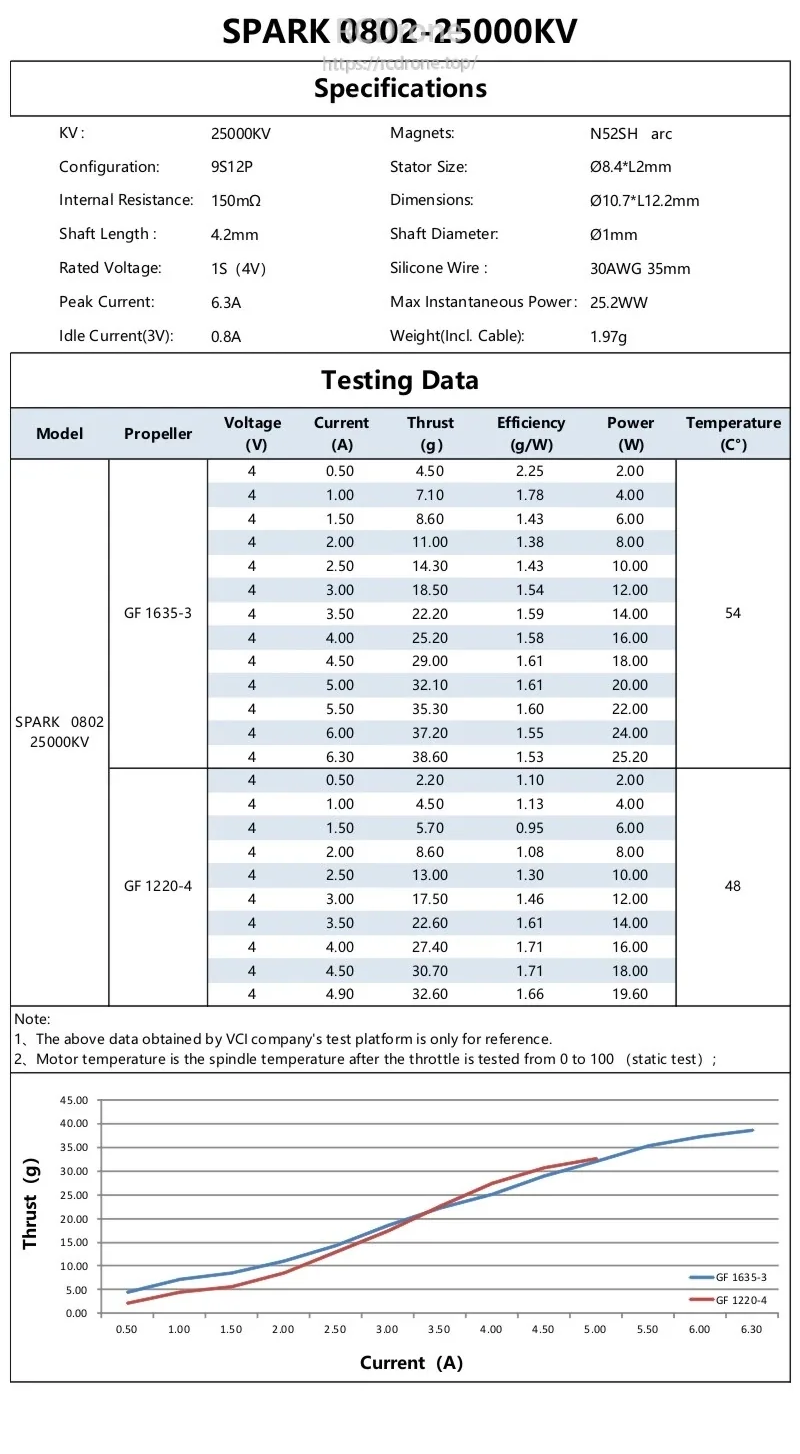

- 0802-25000KV @ 4V, GF 1635-3: 6.30A, 38.60g نیروی محرکه, 25.20W, 54°C
- 0802-25000KV @ 4V, GF 1220-4: 4.90A, 32.60g نیروی محرکه, 19.60W, 48°C
- 0802-27000KV @ 4V, GF 1635-3: 6.50A, 37.00g نیروی محرکه, 26.00W, 61°C
- 0802-27000KV @ 4V, GF 1220-4: 5.20A, 32.40g نیروی محرکه, 20.80W, 50°C
یادداشتهای آزمایش: دادهها از پلتفرم آزمایش شرکت VCI برای مرجع است؛ دمای موتور دمای محور پس از آزمایش گاز از 0 تا 100 (آزمایش استاتیک) است.
چه چیزی شامل میشود
- موتور(های) VCI SPARK 0802 در گزینه KV و تعداد انتخاب شده (1PCS بدون بسته یا 4PCS/بسته)
پشتیبانی
اگر در انتخاب گزینه KV یا تطبیق موتور/پروپ/باتری برای یک ساخت میکرو FPV نیاز به کمک دارید، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات

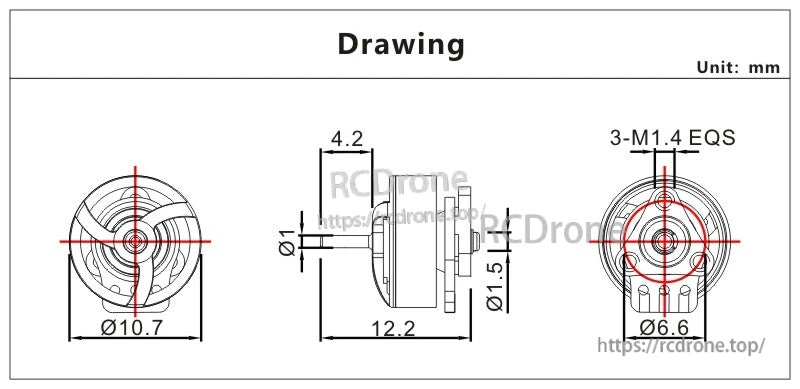

ابعاد جمع و جور 0802 با شفت 1mm و الگوی نصب 3×M1.4 برای ساختهای سبک میکرو FPV.

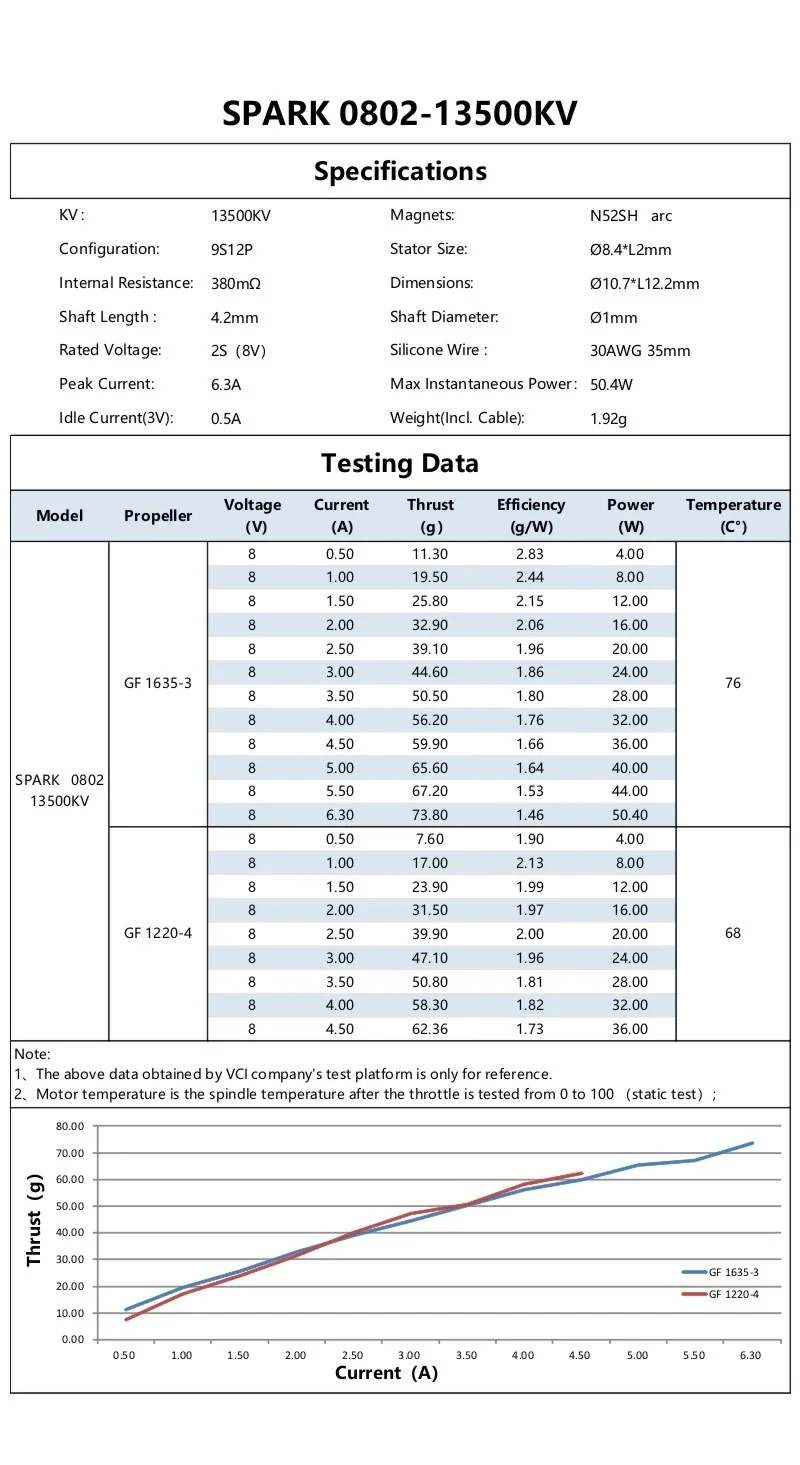

مرجع عملکرد برای گزینه 13500KV، شامل دادههای نیروی استاتیک با پروپهای GF 1635-3 و GF 1220-4.

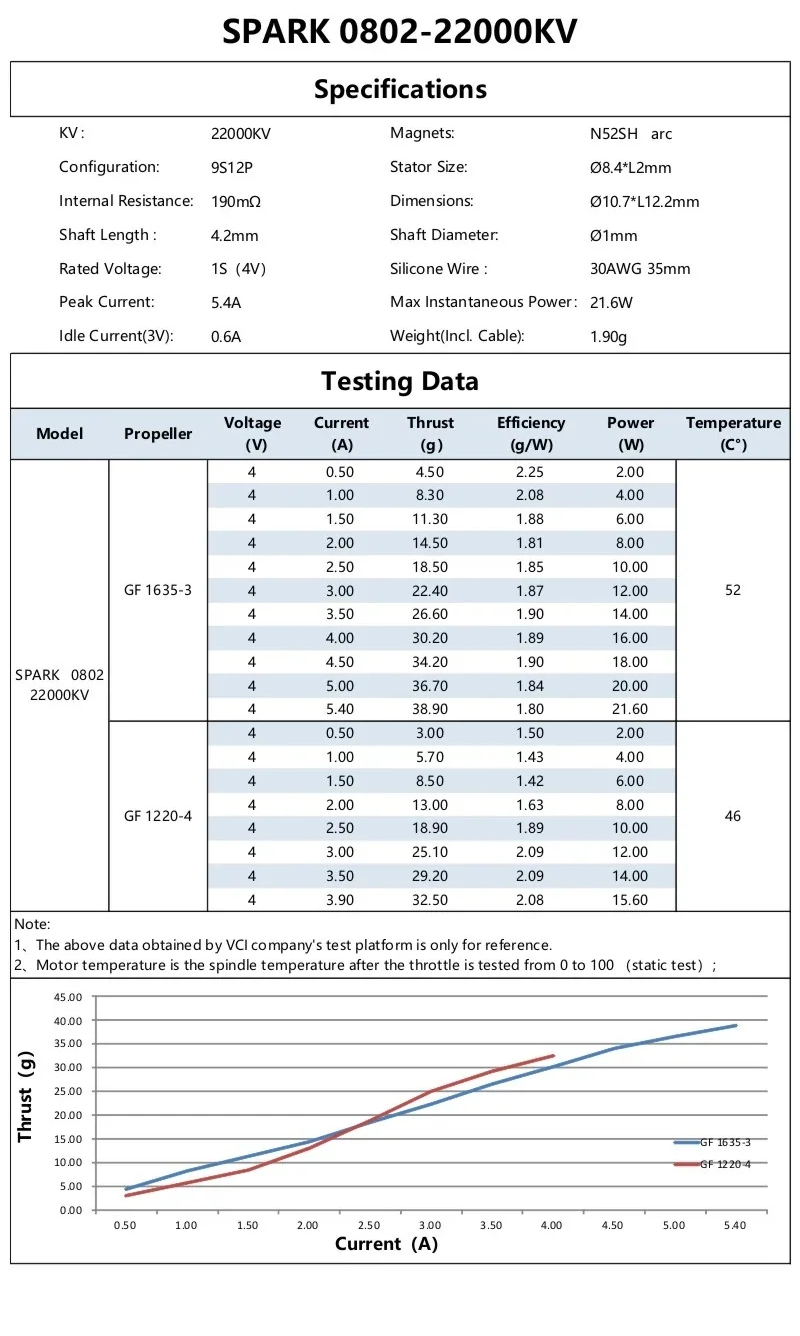

برگه 22000KV مشخصات الکتریکی، وزن و نتایج آزمایش استاتیک را لیست میکند تا به تطبیق پروپها و ولتاژ باتری کمک کند.
