موتور براشلس VCI SPARK 1304 (۲ عدد) 4000KV/5000KV/5400KV/6800KV مناسب برای پهپادهای میکرو FPV
موتور براشلس VCI SPARK 1304 (۲ عدد) 4000KV/5000KV/5400KV/6800KV مناسب برای پهپادهای میکرو FPV
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
VCI SPARK 1304 یک موتور بدون برس جمع و جور است که در گزینههای مختلف KV (4000KV / 5000KV / 5400KV / 6800KV) برای ساختهای سبک FPV در دسترس است. هر موتور از یک پیکربندی 9S12P با آهنرباهای قوس N52SH و اندازه استاتور 1304 استفاده میکند و سیمهای سیلیکونی از قبل نصب شدهاند.
ویژگیهای کلیدی
- گزینههای KV موجود: 4000KV، 5000KV، 5400KV، 6800KV
- اندازه استاتور 1304 (قطر 13 میلیمتر x طول 4 میلیمتر)
- پیکربندی 9S12P با آهنرباهای قوس N52SH
- سیم سیلیکونی 28AWG، طول 80 میلیمتر
- 4 سوراخ نصب M2 (به طور مساوی فاصلهگذاری شده)
مشخصات
مکانیکی
| اندازه موتور | قطر 17.1 میلیمتر x طول 16.4 میلیمتر |
| اندازه استاتور | قطر 13 میلیمتر x طول 4 میلیمتر |
| قطر شفت | قطر 1.5 میلیمتر |
| طول شفت | 3 میلیمتر |
| نصب | 4x M2 (به طور مساوی فاصلهگذاری شده) |
| وزن (شامل کابل) | 8.5 گرم |
الکتریکی (بر اساس گزینه KV)
| KV | ولتاژ نامی | مقاومت داخلی | جریان بیبار (10V) | جریان اوج | حداکثر توان لحظهای |
|---|---|---|---|---|---|
| 4000KV | 4S (16V) | 325 میلیاهم | 0.4 آمپر | 8.54 آمپر | 136.64 وات |
| 5000KV | 4S (16V) | 205 میلیاهم | 0.7 آمپر | 9.53 آمپر | 152.48 وات |
| 5400KV | 3S (12V) | 175 میلیاهم | 0.6 آمپر | 11.63 آمپر | 139.۵۶ W |
| ۶۸۰۰KV | ۳S (۱۲V) | ۱۱۴ mOhm | ۱.۰ A | ۱۲.۹ A | ۱۵۴.۸ W |
الکتریکی معمولی
| پیکربندی | ۹S12P |
| مغناطیس | N52SH قوس |
| سیم سیلیکونی | ۲۸AWG، ۸۰ mm |
دادههای آزمایش (مرجع)
| موتور | پروپیلر | ولتاژ | حداکثر نیروی رانش | جریان در حداکثر | توان در حداکثر | دما |
|---|---|---|---|---|---|---|
| SPARK 1304 ۴۰۰۰KV | GF ۳۰۱۶-۳ | ۱۶ V | ۲۹۵ g | ۸.۵۴ A | ۱۳۶.۶۴ W | ۷۰ C |
| SPARK 1304 ۵۰۰۰KV | GF ۲۵۱۲-۳ | ۱۶ V | ۲۸۸ g | ۹.۵۳ A | ۱۵۲.۴۸ W | ۶۷ C |
| اسپارک ۱۳۰۴ ۵۴۰۰KV | GF ۳۰۱۶-۳ | ۱۲ V | ۲۸۸ g | ۱۱.۶۳ A | ۱۳۹.۵۶ W | ۷۱ C |
| اسپارک ۱۳۰۴ ۶۸۰۰KV | GF ۲۵۱۲-۳ | ۱۲ V | ۲۹۲ g | ۱۲.۹۰ A | ۱۵۴.۸۰ W | ۶۰ C |
یادداشتها: دادههای آزمایشی برای مرجع است. دمای موتور به دمای محور پس از آزمایش گاز از ۰ تا ۱۰۰ (آزمایش ایستا) اشاره دارد.
موارد موجود
- موتور بدون برس VCI اسپارک ۱۳۰۴ x ۲ (گزینه KV قابل انتخاب)
پشتیبانی
برای کمک در انتخاب محصول و پشتیبانی پس از فروش، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات

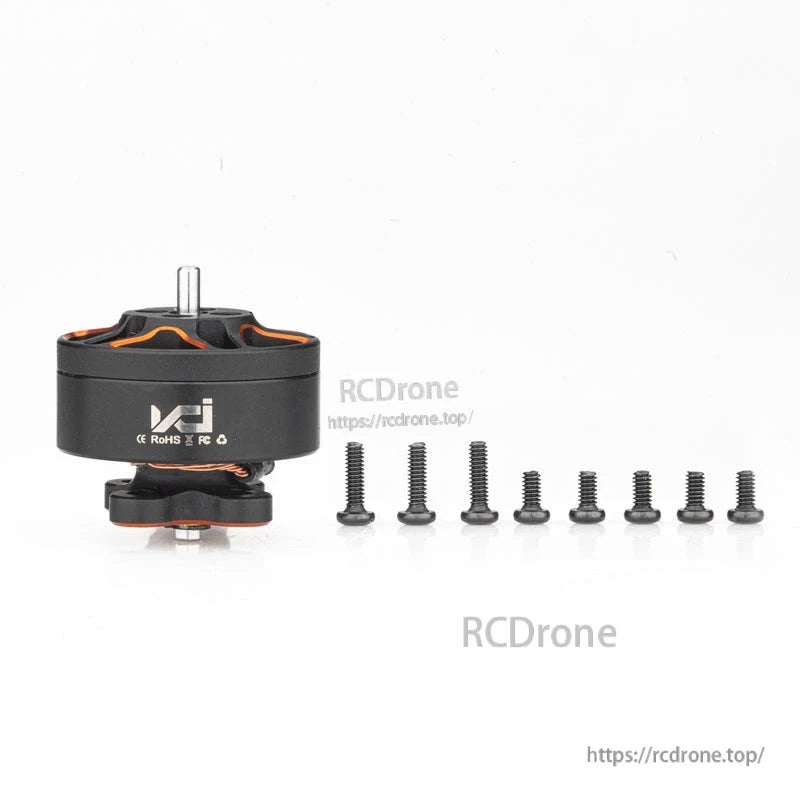

چیدمان موتور ۱۳۰۴ جمع و جور با قطر خارجی ۱۷.۱ میلیمتر و الگوی پیچ ۴x M2 برای فریمهای FPV سبک وزن.

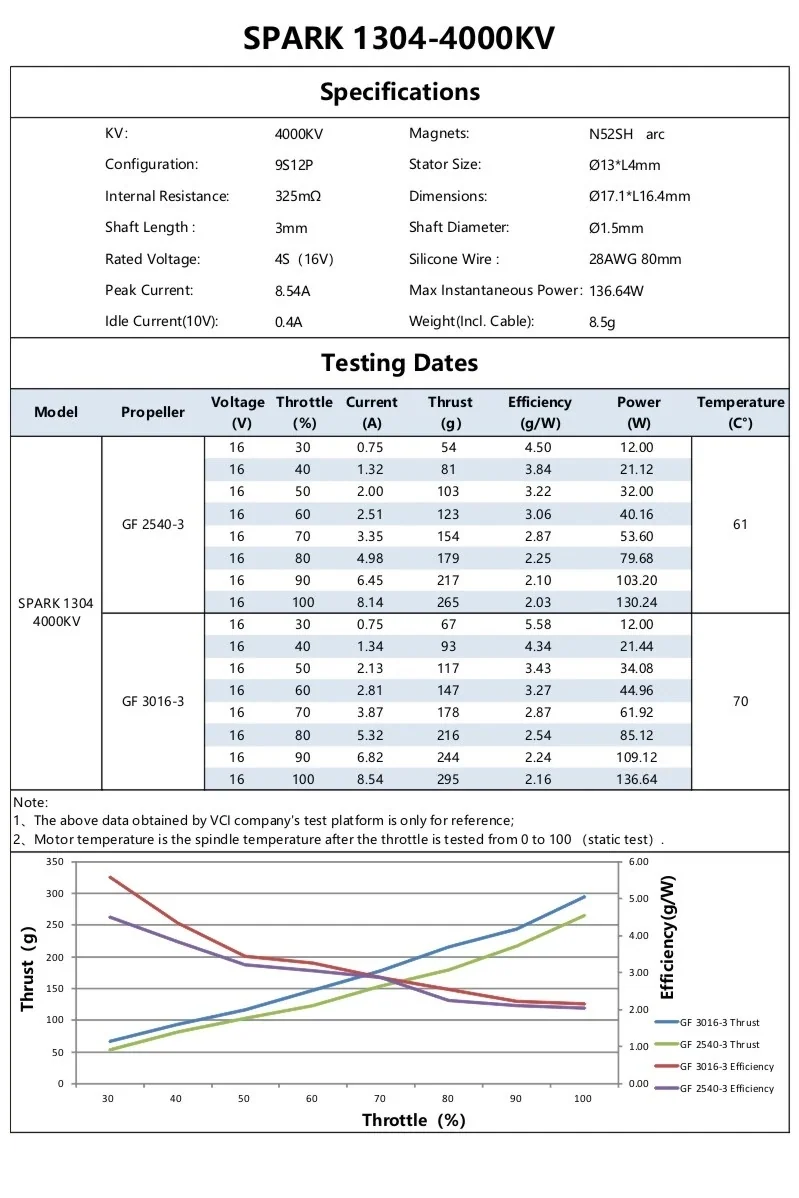

دادههای مرجع بنچ برای گزینه 4000KV، شامل اعداد نیروی رانش و کارایی با پروپهای میکرو رایج.

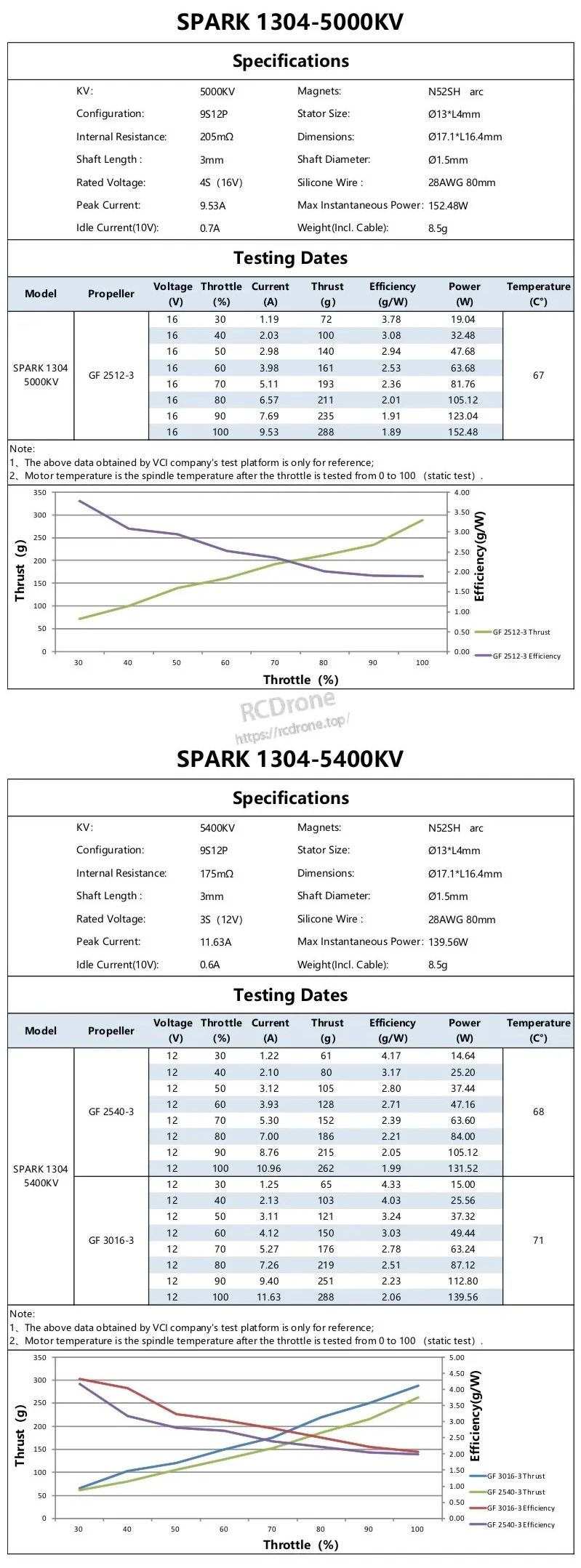

مشخصات مرجع به صورت کنار هم برای واریانتهای 5000KV و 5400KV به منظور کمک به تطابق KV موتور با ولتاژ باتری و انتخاب پروپ شما.
