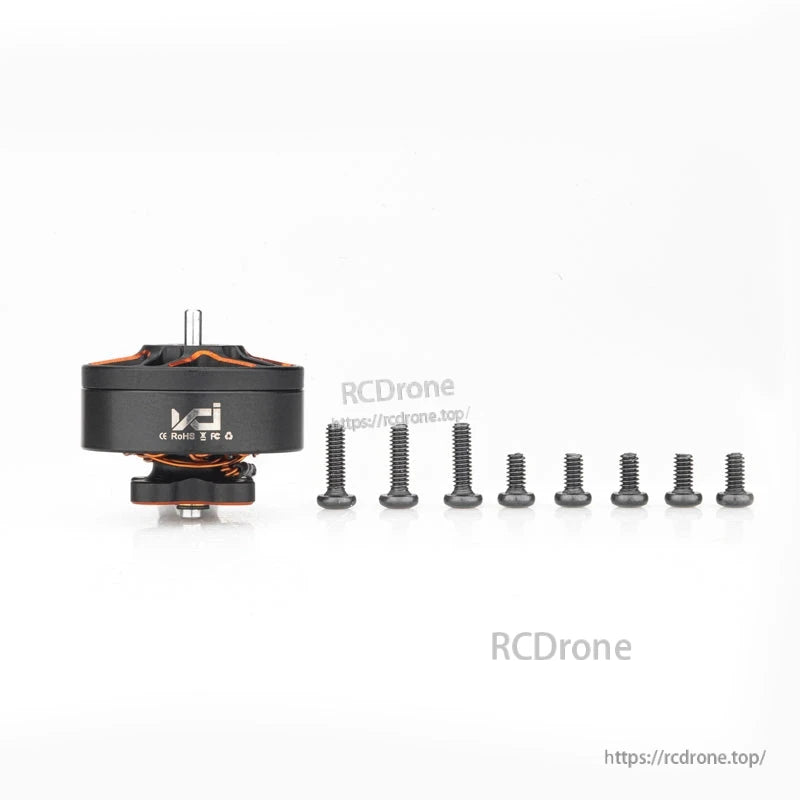

  • VCI SPARK 1404 brushless motor with included mounting screws set
1 5

موتور براشلس VCI SPARK 1404 با 2450KV/2750KV/3750KV/4000KV برای پهپادهای FPV، شفت 1.5 میلی‌متری

موتور براشلس VCI SPARK 1404 با 2450KV/2750KV/3750KV/4000KV برای پهپادهای FPV، شفت 1.5 میلی‌متری

VCI

$15.20 USD
$15.20 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی

VCI SPARK 1404 یک سری موتور بدون برس است که در گزینه‌های 2450KV، 2750KV، 3750KV و 4000KV برای ساخت‌های چند روتوره/FPV جمع و جور ارائه می‌شود. این موتور از استاتور 14 x 4 میلی‌متری، آهن‌رباهای قوس N52SH، شفت 1.5 میلی‌متری و سیم سیلیکونی 24AWG استفاده می‌کند.

ویژگی‌های کلیدی

  • گزینه‌های KV قابل انتخاب: 2450KV / 2750KV / 3750KV / 4000KV
  • استاتور 14 x 4 میلی‌متر (کلاس 1404)
  • آهن‌رباهای قوس N52SH، پیکربندی 9S12P
  • اندازه کان جمع و جور: قطر 19 x طول 16.4 میلی‌متر
  • 4x سوراخ نصب M2 با فاصله مساوی
  • سیم سیلیکونی 24AWG، طول 100 میلی‌متر

مشخصات

عمومی (تمام گزینه‌های KV)

سری SPARK 1404
پیکربندی 9S12P
آهن‌رباها N52SH قوس
اندازه استاتور قطر 14 x طول 4 میلی‌متر
ابعاد موتور قطر 19 x طول 16.4 mm
قطر شفت قطر 1.5 mm
طول شفت 3 mm
سیم سیم سیلیکونی 24AWG، 100 mm
نصب الگوی 4x M2 (به طور مساوی فاصله‌گذاری شده)، قطر 9 mm

با گزینه KV

KV ولتاژ نامی مقاومت داخلی جریان بی‌بار (10V) جریان اوج حداکثر توان لحظه‌ای وزن (شامل کابل)
2450KV 6S (24V) 420 میلی‌اهم 0.4A 8.88A 213.12W 10.4g
2750KV 6S (24V) 325 میلی‌اهم 0.4A 10.04A 240.96W 10.3g
3750KV 4S (16V) 220 میلی‌اهم 0.6A 12.27A 196.32W 10.2g
4000KV 4S (16V) 190 میلی‌اهم 0.6A 12.4A 198.4W 10.1g

داده‌های آزمایش (خلاصه آزمایش استاتیک)

نتایج مرجع در 100% گاز (آزمایش استاتیک). مقادیر دمای موتور دمای محور است که پس از تغییر گاز از 0 تا 100 اندازه‌گیری شده است.

موتور پروانه ولتاژ جریان نیرو بازده توان دمای
SPARK 1404 2450KV GF D63-5 24V 8.88A 356g 1.67 g/W 213.12W 85C
اسپارک 1404 2750KV GF D63-3 24V 10.04A 350g 1.45 g/W 240.96W 84C
اسپارک 1404 2750KV GF 2520-3 24V 7.61A 366g 2.00 g/W 182.64W 68C
اسپارک 1404 2750KV GF 3016-3 24V 8.93A 422g 1.97 g/W 214.32W 76C
اسپارک 1404 3750KV GF D63-5 16V 12.27A 327g 1.67 g/W 196.32W 82C
اسپارک 1404 4000KV GF 2520-3 16V 9.86A 316g 2.00 g/W 157.76W 67C
اسپارک 1404 4000KV GF D63-3 16V 12.40A 324g 1.63 g/W 198.40W 92C
اسپارک 1404 4000KV GF 3016-3 16V 11.43A 368g 2.01 g/W 182.88W 77C

برای کمک در انتخاب گزینه KV مناسب برای یک ساخت خاص یا برای راهنمایی در سیم‌کشی، با [email protected] or تماس بگیرید https://rcdrone.top/.

جزئیات

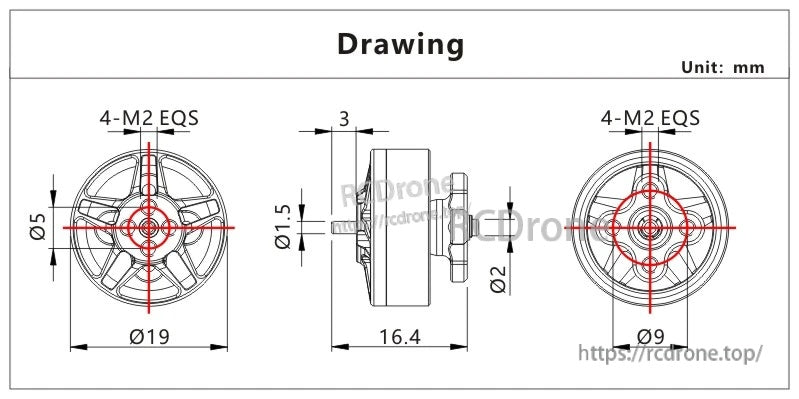

VCI SPARK 1404 brushless motor dimension drawing: Ø19×16.4 mm body, 4×M2 mount, 1.5 mm shaft

ابعاد کلاس 1404 جمع و جور با قطر 19 میلی‌متر، طول 16.4 میلی‌متر، شفت 1.5 میلی‌متر و الگوی نصب 4×M2.

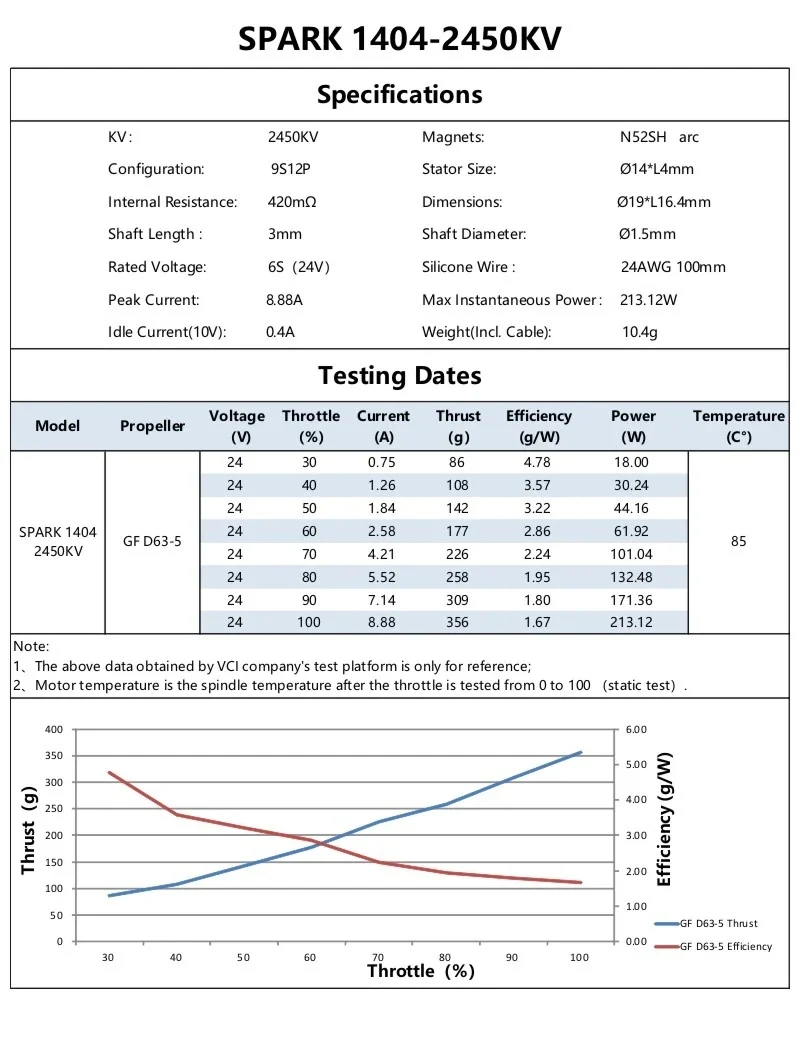

SPARK 1404 2450KV specifications and static thrust test table with GF D63-5 prop on 6S (24V)

گزینه 2450KV برای ساخت‌های 6S هدف‌گذاری شده و شامل نتایج آزمایش استاتیک مرجع برای نیروی رانش، کارایی و دما است.

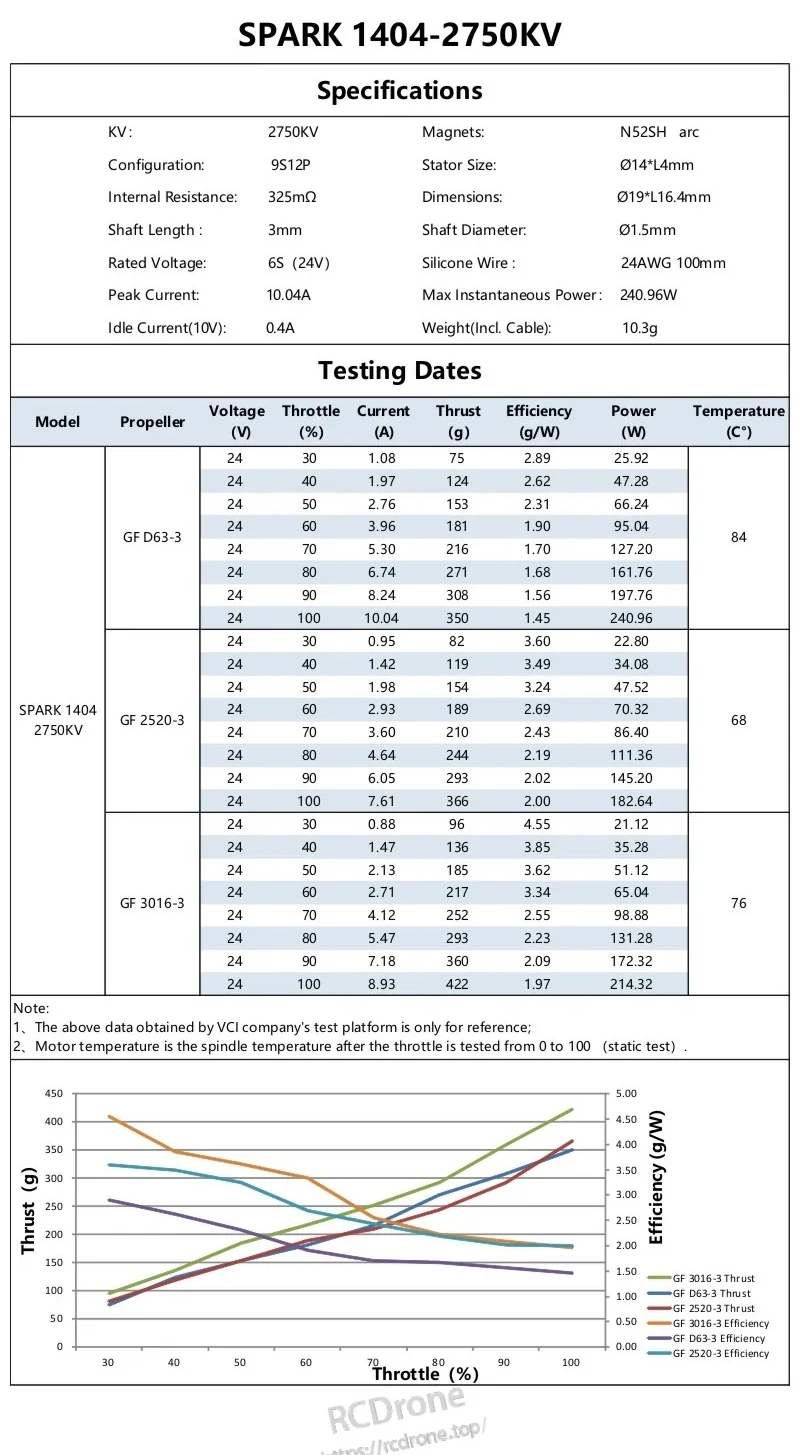

SPARK 1404 2750KV specifications and static test data table with multiple propeller options at 6S (24V)

2750KV داده‌های آزمایش پروپ وسیع‌تری را در 6S اضافه می‌کند تا به مطابقت انتخاب پروپ شما با جریان و اهداف نیروی رانش کمک کند.

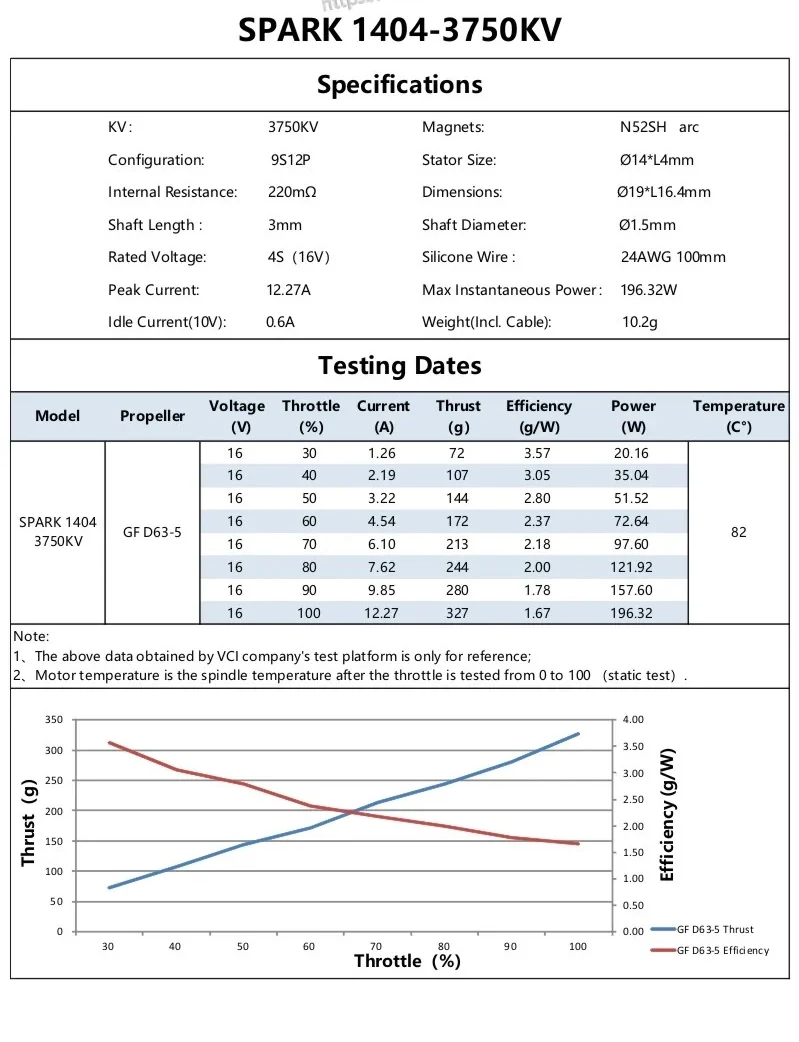

SPARK 1404 3750KV spec sheet and static test summary with GF D63-5 prop on 4S (16V)

برگه مشخصات 3750KV داده‌های عملیاتی 4S را خلاصه می‌کند، از جمله جریان، نیروی رانش، کارایی و دمای موتور.

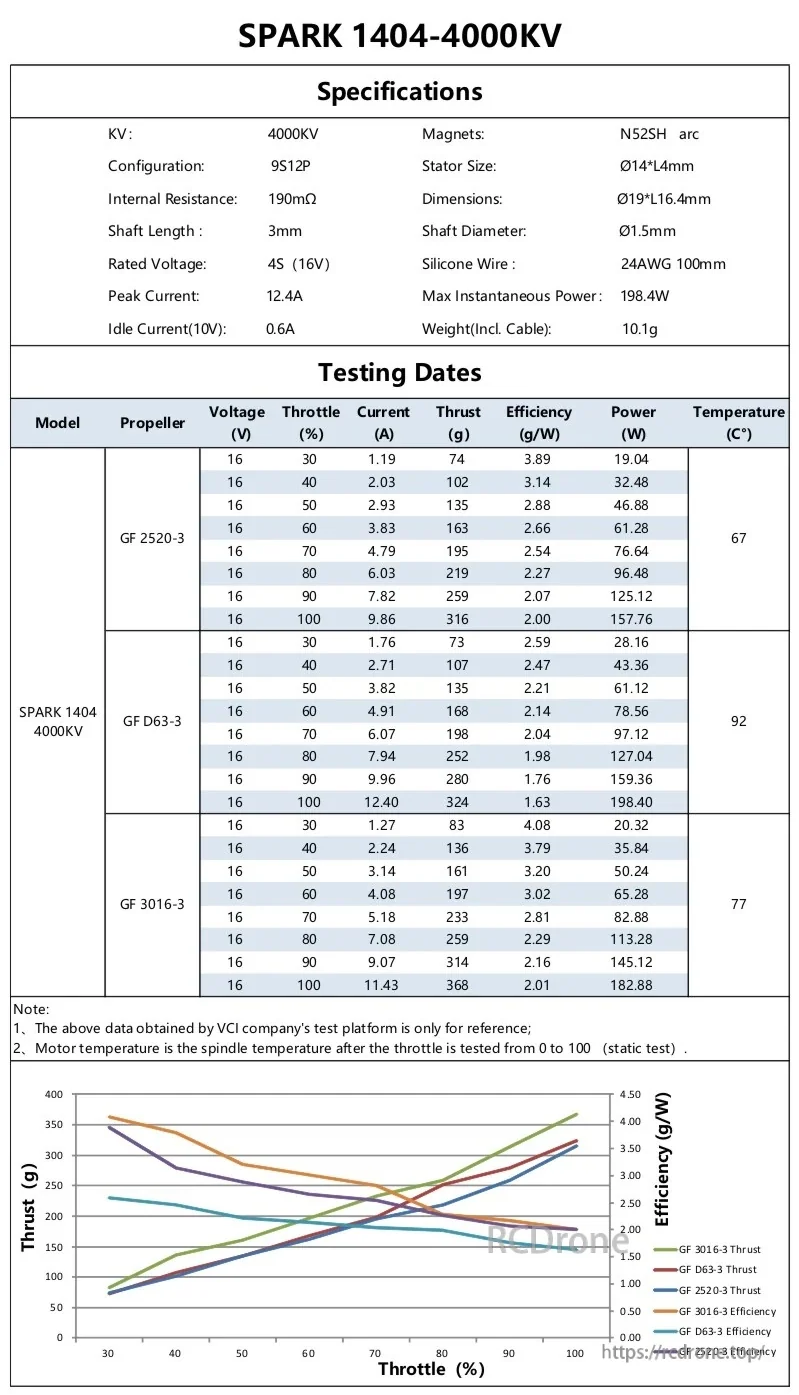

SPARK 1404 4000KV specifications and static test results with GF 2520-3, D63-3, and 3016-3 props on 4S (16V)

4000KV مقایسه‌های اضافی تست پروپ 4S را برای انتخاب سریع KV بر اساس کارایی و جریان اوج ارائه می‌دهد.
