موتور براشلس VCI SPARK 1405 با 2400KV/3050KV/3850KV/4550KV مناسب برای ساخت کوادکوپترهای میکرو FPV
موتور براشلس VCI SPARK 1405 با 2400KV/3050KV/3850KV/4550KV مناسب برای ساخت کوادکوپترهای میکرو FPV
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی
VCI SPARK 1405 یک سری موتور بدون برس جمع و جور است که در گزینههای 2400KV، 3050KV، 3850KV و 4550KV ارائه میشود. این موتور از یک پیکربندی 9S12P با آهنرباهای قوس N52SH و استاتور Ø14*L5mm استفاده میکند که آن را برای ساختهای چند روتوره سبک که نیاز به پاسخگویی مداوم و تطابق پروپ قابل پیشبینی دارند، مناسب میسازد.
ویژگیهای کلیدی
- گزینههای KV متعدد: 2400KV / 3050KV / 3850KV / 4550KV
- پیکربندی 9S12P با آهنرباهای قوس N52SH
- ابعاد موتور Ø19*L17.4mm با قطر شفت Ø1.5mm
- سیم سیلیکونی 24AWG به طول 100mm
- 4 سوراخ نصب M2 (4-M2 EQS)
برای سوالات مربوط به سازگاری ساخت (انتخاب پروپ، انتخاب ولتاژ یا ادغام)، با [email protected] or تماس بگیرید https://rcdrone.top/.
مشخصات
مشخصات مکانیکی عمومی
| نصب | 4-M2 EQS |
| ابعاد موتور | Ø19*L17.4mm |
| قطر شفت | Ø1.5mm |
| طول شفت | 3mm |
| اندازه استاتور | Ø14*L5mm |
| پیکربندی | 9S12P |
| مغناطیسها | N52SH قوس |
| سیم سیلیکونی | 24AWG 100mm |
الکتریکی (بر اساس گزینه KV)
| گزینه KV | ولتاژ نامی | مقاومت داخلی | جریان بیبار (10V) | جریان اوج | حداکثر توان لحظهای | وزن (شامل کابل) |
|---|---|---|---|---|---|---|
| 2400KV | 6S (24V) | 330mΩ | 0.2A | 9.86A | 236.64W | 12.6g |
| 3050KV | 6S (24V) | 270mΩ | 0.4A | 12.01A | 288.24W | 12.3g |
| 3850KV | 4S (16V) | 195mΩ | 0.6A | 13.53A | 216.48W | 12.4g |
| 4550KV | 4S (16V) | 125mΩ | 0.7A | 18A | 288W | 12.4g |
دادههای آزمایش استاتیک (مرجع)
- SPARK 1405 2400KV @ 24V با GF D63-5: حداکثر نیروی رانش 411g در 9.86A، 236.64W؛ دمای ثبت شده 72C.
- SPARK 1405 3050KV @ 24V با GF 3016-3: حداکثر نیروی رانش 477g در 11.68A، 280.32W؛ دمای ثبت شده 79C.

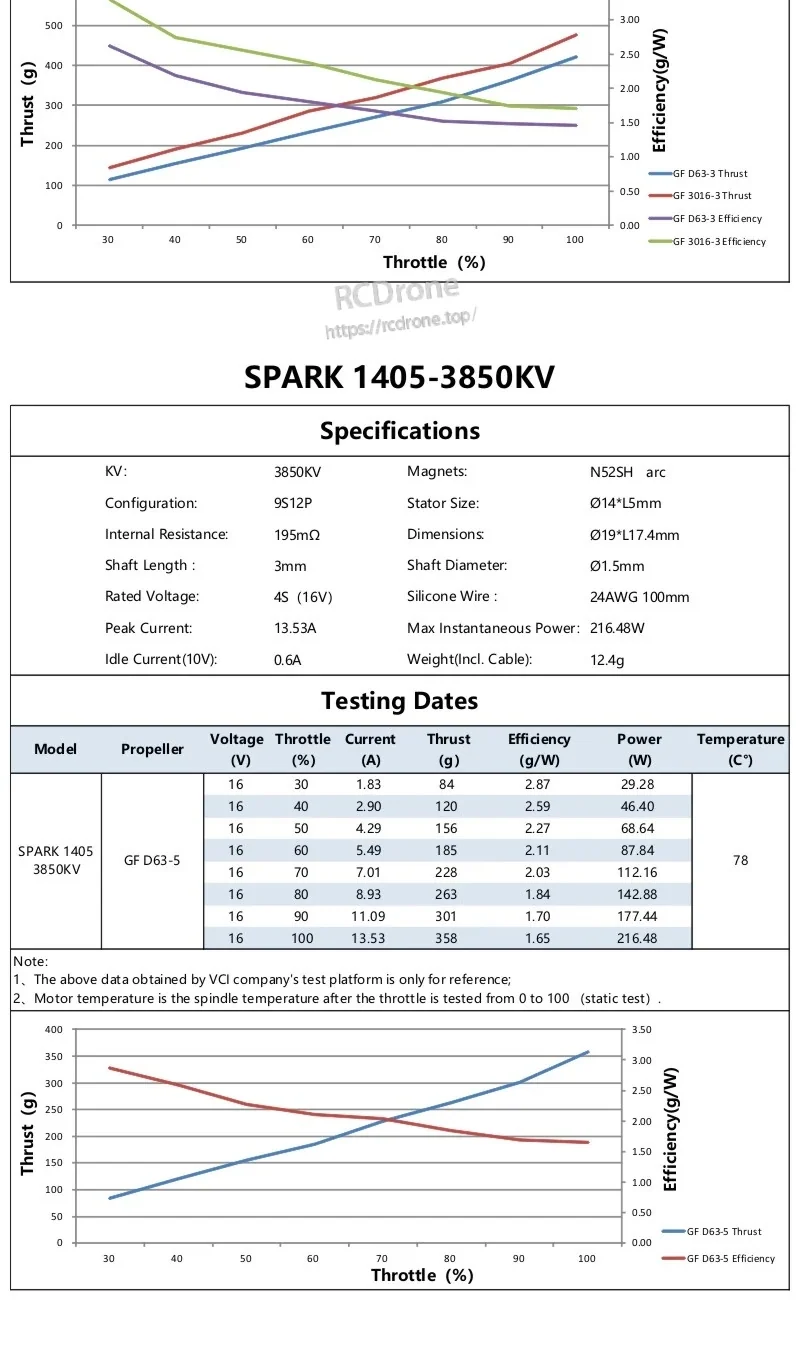

- SPARK 1405 3850KV @ 16V با GF D63-5: حداکثر نیروی رانش 358g در 13.53A، 216.48W؛ دمای ثبت شده 78C.
- SPARK 1405 4550KV @ 16V با GF 3016-3: حداکثر نیروی رانش 480g در 16.69A، 267.04W؛ دمای ثبت شده 72C.
مقادیر آزمایشی از یک پلتفرم آزمایش استاتیک گرفته شده و برای مرجع ارائه شده است.
جزئیات

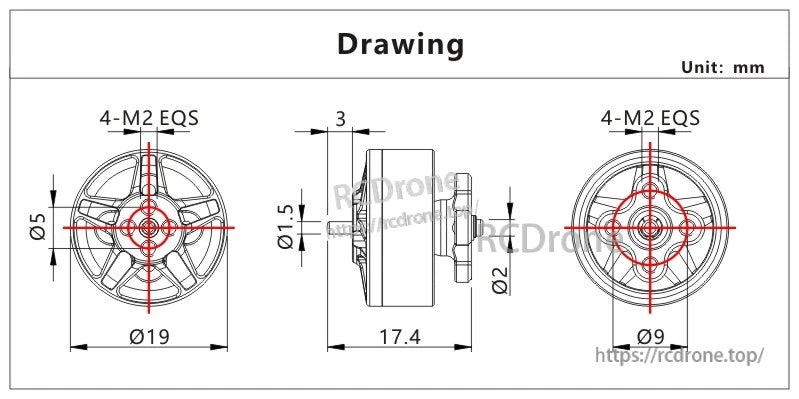

اندازه موتور جمع و جور Ø19×17.4 میلیمتر با الگوی نصب 4×M2 و شفت Ø1.5 میلیمتر برای فریمهای چند روتوره سبک وزن.

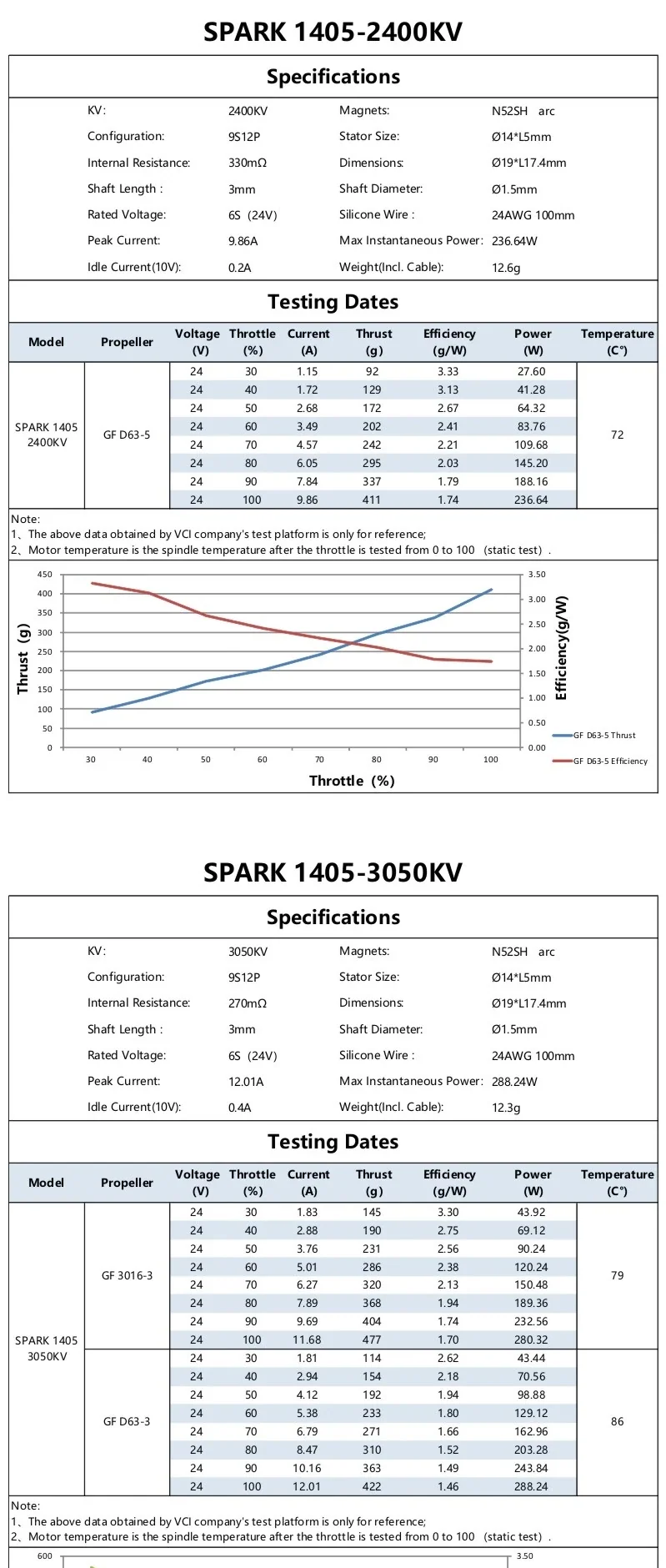

نسخههای 2400KV و 3050KV را با دادههای آزمایش استاتیک مرجع مقایسه کنید تا به تطابق پروپها و ولتاژ برای ساخت شما کمک کند.
