موتور براشلس VCI SPARK 1406 با 2100KV/2550KV/3150KV/3900KV/4750KV مناسب مولتیروتور FPV
موتور براشلس VCI SPARK 1406 با 2100KV/2550KV/3150KV/3900KV/4750KV مناسب مولتیروتور FPV
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
گزینههای موتور بدون برس VCI SPARK 1406 در 2100KV، 2550KV، 3150KV، 3900KV و 4750KV برای ساختهای چند روتور RC/FPV در دسترس هستند. این سری از پیکربندی 9S12P با آهنرباهای قوس N52SH استفاده میکند و شامل دادههای آزمایش کارخانه برای پروپهای خاص و ولتاژها میباشد.
ویژگیهای کلیدی
- انتخابهای متعدد KV: 2100KV / 2550KV / 3150KV / 3900KV / 4750KV
- پیکربندی: 9S12P
- آهنرباها: N52SH قوس
- سیم سیلیکونی: 24AWG 100mm
مشخصات
مکانیکی
| اندازه استاتور | Ø14*L6mm |
| ابعاد موتور | Ø19*L18.4mm |
| طول شفت | 3mm |
| قطر شفت | Ø1.5mm |
| نصب | 4-M2 (به طور مساوی فاصلهگذاری شده)، دایره پیچ Ø12mm |
برق (با گزینه KV)
| مورد | 2100KV | 2550KV | 3150KV | 3900KV | 4750KV |
|---|---|---|---|---|---|
| ولتاژ نامی | 6S (24V) | 6S (24V) | 4S (16V) | 4S (16V) | 4S (16V) |
| مقاومت داخلی | 370mΩ | 270mΩ | 180mΩ | 135mΩ | 100mΩ |
| جریان اوج | 9.68A | 11A | 15.47A | 16.68A | 21.57A |
| جریان بیکار (10V) | 0.2A | 0.3A | 0.4A | 0.8A | 1.1A |
| حداکثر توان لحظهای | 232.32W | 264W | 247.52W | 265.76W | 345.12W |
| وزن (شامل کابل) | 13.5g | 13.6g | 13.5g | 13.5g | 13.5g |
| سیم | 24AWG 100mm | ||||
| مغناطیس | N52SH قوس | ||||
| پیکربندی | 9S12P | ||||
دادههای آزمایش (مرجع)
- SPARK 1406 2100KV (GF 3052-3, 24V): حداکثر نیروی رانش 423g، جریان 9.68A، توان 232.32W، دمای موتور 68°C
- SPARK 1406 2550KV (GF D63-5, 24V): حداکثر نیروی رانش 451g، جریان 11.00A، توان 264.00W، دمای موتور 60°C
- SPARK 1406 3150KV (GF 3052-3, 16V): حداکثر نیروی رانش 409g، جریان 13.96A، توان 223.36W، دمای موتور 63°C
- SPARK 1406 3900KV (GF D63-5, 16V): حداکثر نیروی رانش 439g، جریان 16.61A، توان 265.76W، دمای موتور 65°C
- اسپارک 1406 4750KV (GF D63-3، 16V): حداکثر نیروی رانش 500g، جریان 21.57A، توان 345.12W، دمای موتور 67°C
اگر در انتخاب گزینه KV مناسب برای یک تنظیم خاص به کمک نیاز دارید، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل بزنید به [email protected].
جزئیات

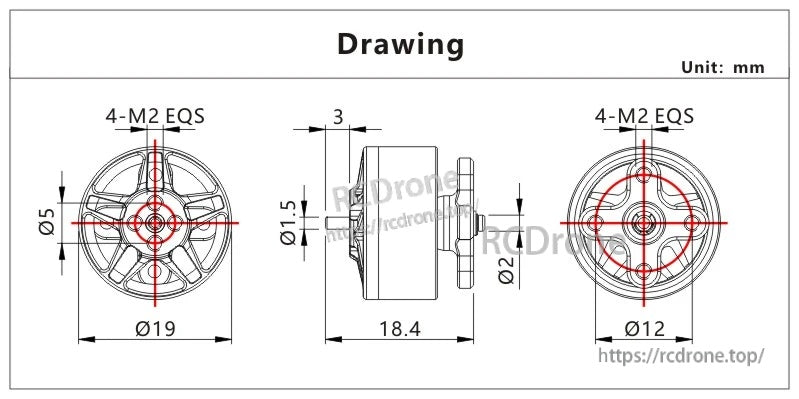

چیدمان موتور جمع و جور 1406 با دایره پیچ 12mm و الگوی نصب 4× M2 برای فریمهای رایج FPV.

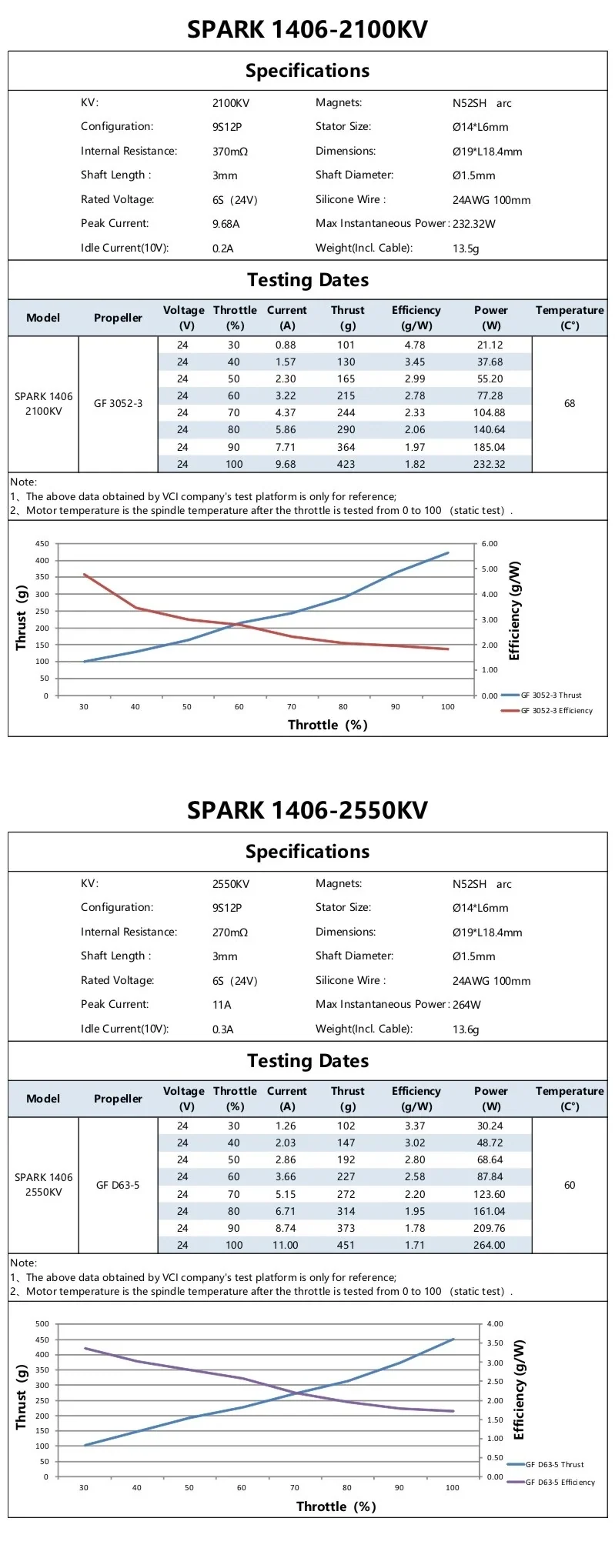

دادههای آزمایش کارخانه به مقایسه عملکرد 2100KV در مقابل 2550KV با پروپیلرها و ولتاژهای خاص کمک میکند.

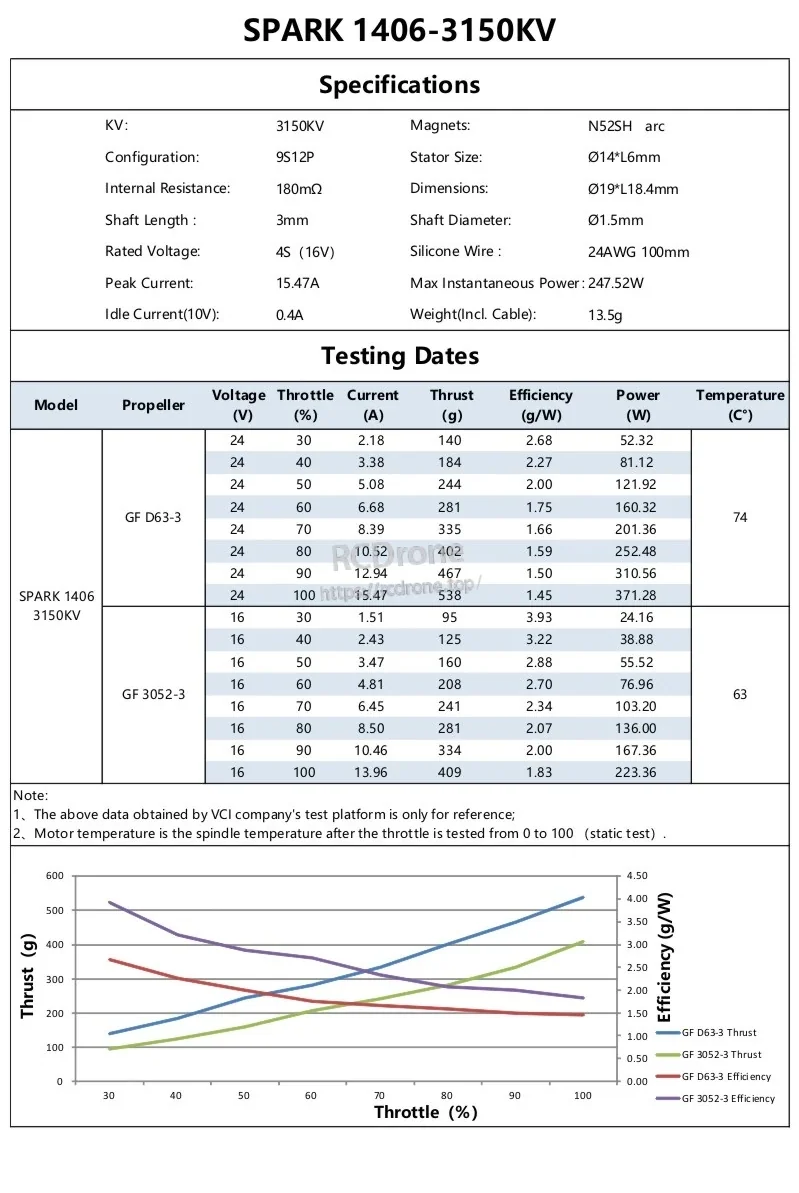

برگه مرجع 3150KV مشخصات الکتریکی کلیدی و نیروی رانش/کارایی اندازهگیری شده در سراسر گاز را فهرست میکند.

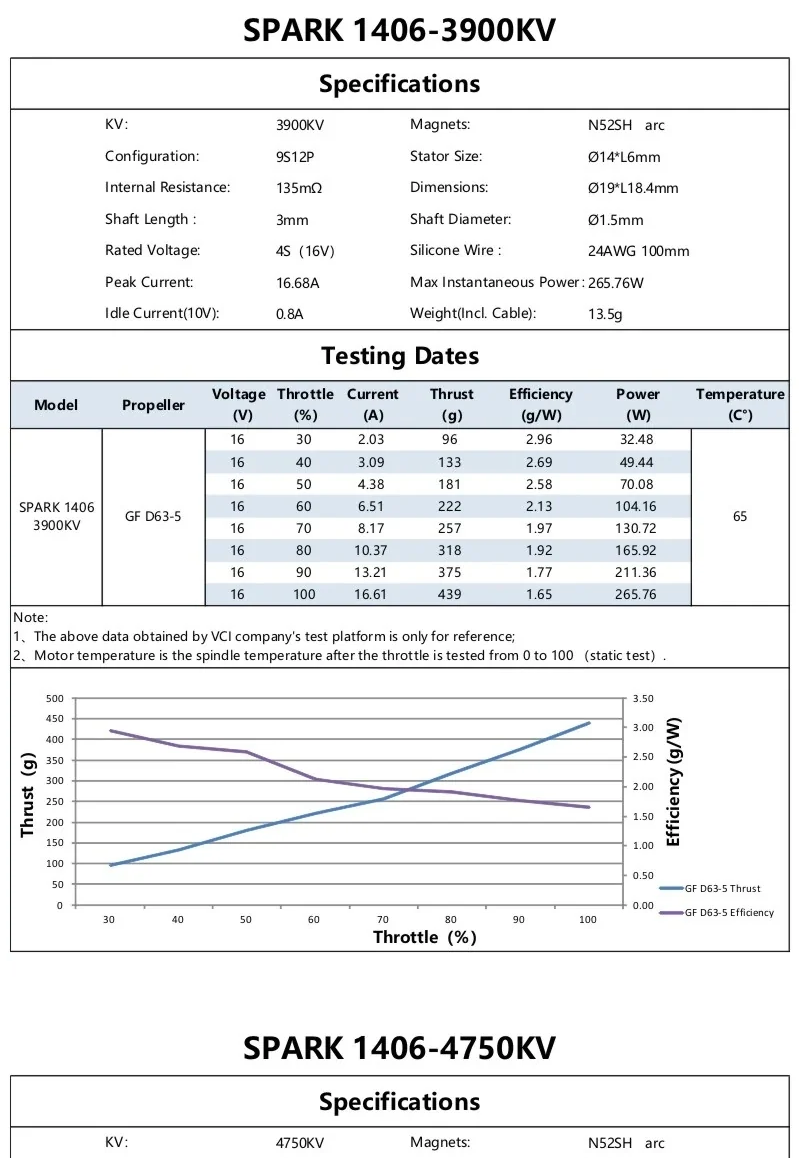

3900KV را با استفاده از جدول عملکرد شامل شده انتخاب کنید تا نگاهی سریع به روندهای جریان و نیروی رانش داشته باشید.

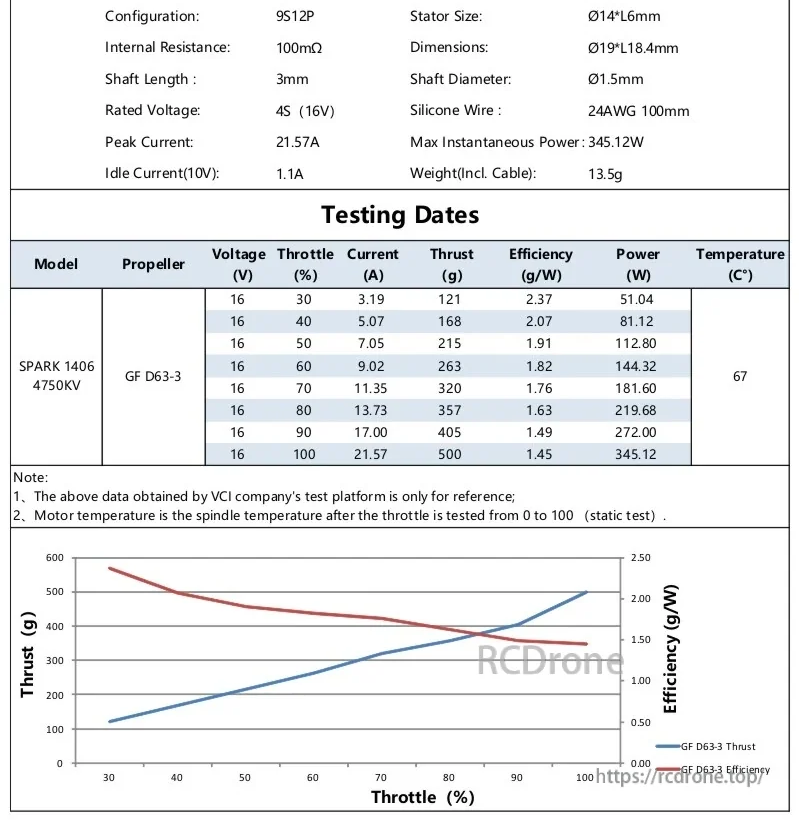

نتایج آزمایش 4750KV خلاصهای از نیروی رانش تا 500g و ارقام توان برای برنامهریزی سریع تنظیمات را ارائه میدهد.
