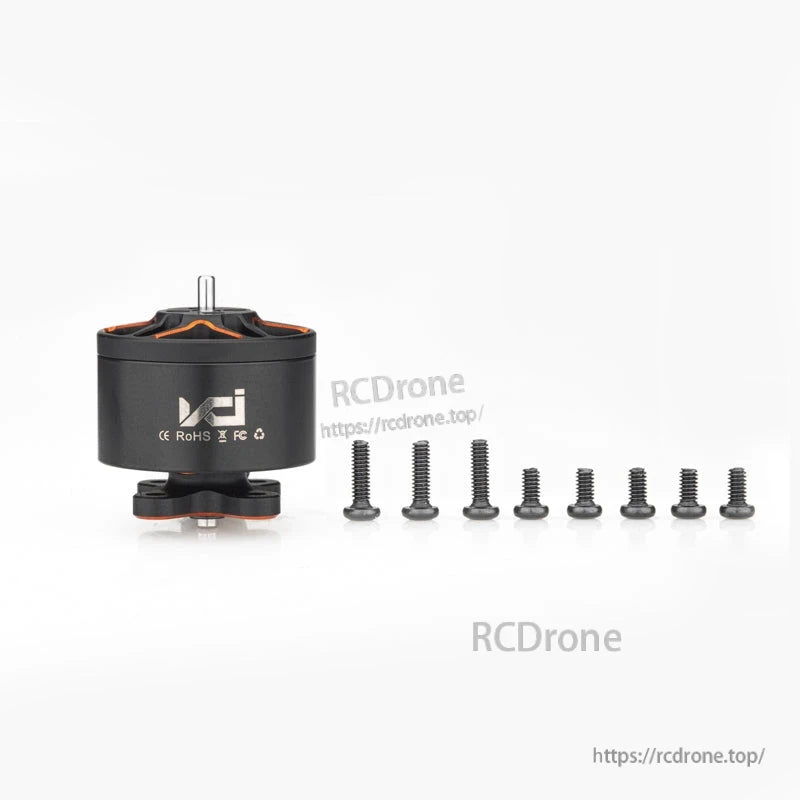

موتور براشلس VCI SPARK 1408 با ۲۴۵۰KV/۲۷۵۰KV/۳۶۰۰KV/۳۹۰۰KV مناسب برای کوادکوپتر و مولتیروتور FPV
موتور براشلس VCI SPARK 1408 با ۲۴۵۰KV/۲۷۵۰KV/۳۶۰۰KV/۳۹۰۰KV مناسب برای کوادکوپتر و مولتیروتور FPV
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
VCI SPARK 1408 یک موتور بدون برس جمع و جور است که در گزینههای مختلف KV (2450KV / 2750KV / 3600KV / 3900KV) برای ساختهای پهپاد FPV و مولتیروتور ارائه میشود، جایی که پاسخ سریع به گاز و یک سیستم قدرت سبک مورد نیاز است.
ویژگیهای کلیدی
- گزینههای KV متعدد برای مطابقت با ولتاژ و تنظیمات پروپیلر مختلف
- استاتور 1408 با پیکربندی 9S12P
- مغناطیسهای قوس N52SH
- سیم سیلیکونی 24AWG (100mm)
- الگوی نصب 4x M2
مشخصات
مکانیکی
| اندازه استاتور | Ø14*L8mm |
| ابعاد موتور | Ø19*L20.4mm |
| قطر شفت | Ø1.5mm |
| طول شفت | 3mm |
| سوراخهای نصب | 4-M2 |
| سیم | 24AWG 100mm (سیم سیلیکونی) |
برق (با گزینه KV)
| KV | ولتاژ نامی | مقاومت داخلی | جریان اوج | جریان بیبار (10V) | حداکثر توان لحظهای | وزن (شامل کابل) |
|---|---|---|---|---|---|---|
| 2450KV | 6S (24V) | 180mΩ | 15.91A | 0.4A | 381.84W | 16.3g |
| 2750KV | 6S (24V) | 165mΩ | 17.2A | 0.5A | 412.8W | 16.4g |
| 3600KV | 4S (16V) | 115mΩ | 20.57A | 0.8A | 329.12W | 16.2g |
| 3900KV | 4S (16V) | 90mΩ | 21.92A | 0.9A | 350.72W | 16.2g |
پیکربندی معمولی
| پیکربندی | 9S12P |
| مغناطیسها | N52SH قوس |
دادههای آزمایش Bench (ایستا، نکات برجسته)
| KV | پروپیلر | ولتاژ | گاز | جریان | نیرو | کارایی | قدرت | RPM | دما |
|---|---|---|---|---|---|---|---|---|---|
| 2450KV | GF 3052-3 | 24V | 100% | 15.91A | 626g | 1.64 g/W | 381.۸۴W | ۳۵۶۵۸ | ۸۵C |
| ۲۴۵۰KV | GF D75-3 | ۲۴V | ۱۰۰% | ۱۳.۷۱A | ۶۳۸g | ۱.۹۴ g/W | ۳۲۹.۰۴W | ۴۲۸۶۶ | ۷۲C |
| ۲۷۵۰KV | GF D75-3 | ۲۴V | ۱۰۰% | ۱۷.۲۰A | ۶۹۸g | ۱.۶۹ g/W | ۴۱۲.۸۰W | ۴۷۵۷۱ | ۹۲C |
| ۳۶۰۰KV | GF ۳۰۵۲-۳ | ۱۶V | ۱۰۰% | ۲۰.۵۷A | ۵۱۸g | ۱.۵۷ g/W | ۳۲۹.۱۲W | ۳۶۰۲۰ | ۷۲C |
| ۳۹۰۰KV | GF ۳۰۱۶-۳ | ۱۶V | ۱۰۰% | ۱۵.۲۲A | ۵۰۹g | ۲.۰۹ g/W | ۲۴۳.52W | 32526 | 77C |
| 3900KV | GF D75-3 | 16V | 100% | 21.92A | 645g | 1.84 g/W | 350.72W | 45370 | 89C |
یادداشتها: دادههای آزمایش برای مرجع است. دمای نشان داده شده دمای محور پس از آزمایش گاز از 0 تا 100 (آزمایش ایستا) است.
کاربردها
- هواپیمای بدون سرنشین FPV / ساختهای پیشرانه چند روتوره که به یک موتور بدون برس 1408 نیاز دارند
- پروژههای RC سفارشی که به یک موتور اوت رانر با اندازه جمع و جور و KV بالا نیاز دارند
برای کمک به انتخاب گزینه KV مناسب برای ولتاژ باتری و پروانه مورد نظر، با [email protected].
جزئیات

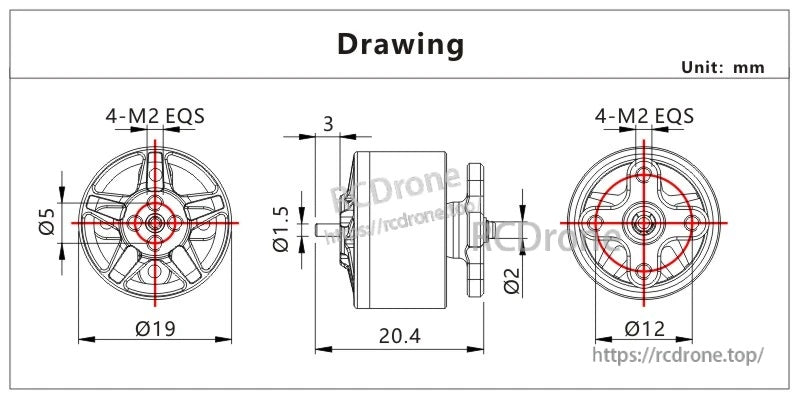

جزئیات اندازه موتور جمع و جور 1408 و الگوی نصب 4×M2 به تأیید سازگاری قاب قبل از سفارش کمک میکند.

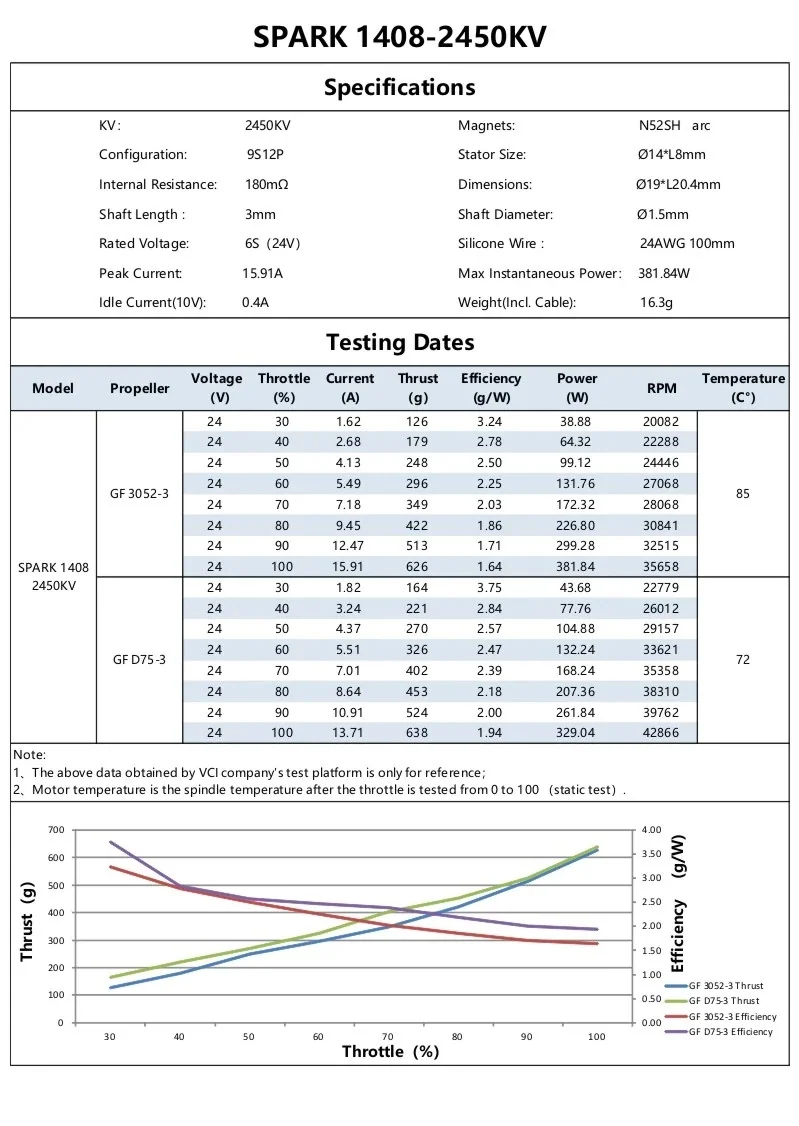

نکات برجسته تست بنچ برای گزینه 2450KV شامل دادههای نیروی رانش، کارایی، RPM و دما برای برنامهریزی پروپ و تنظیم ولتاژ است.

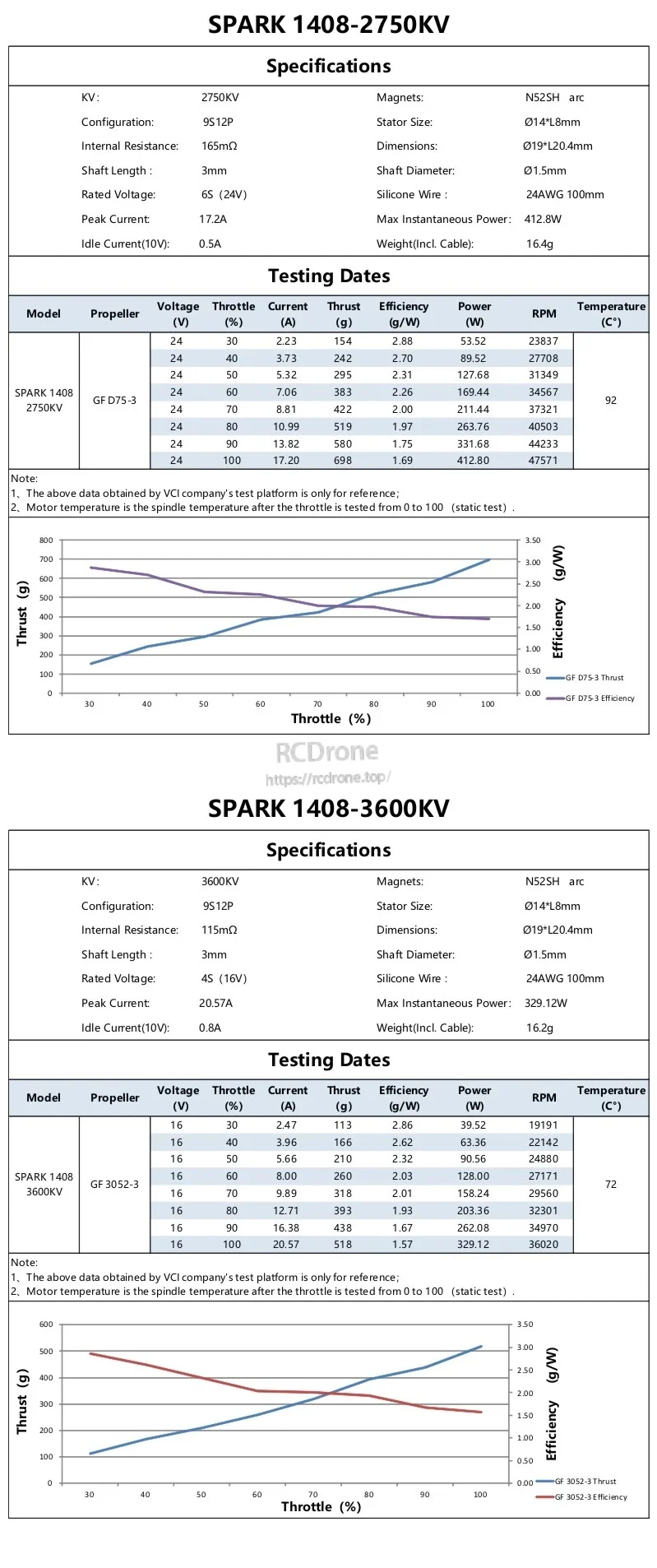

بین 2750KV و 3600KV با استفاده از مشخصات الکتریکی لیست شده و نتایج تست استاتیک برای ترکیبهای مختلف پروپ و ولتاژ انتخاب کنید.

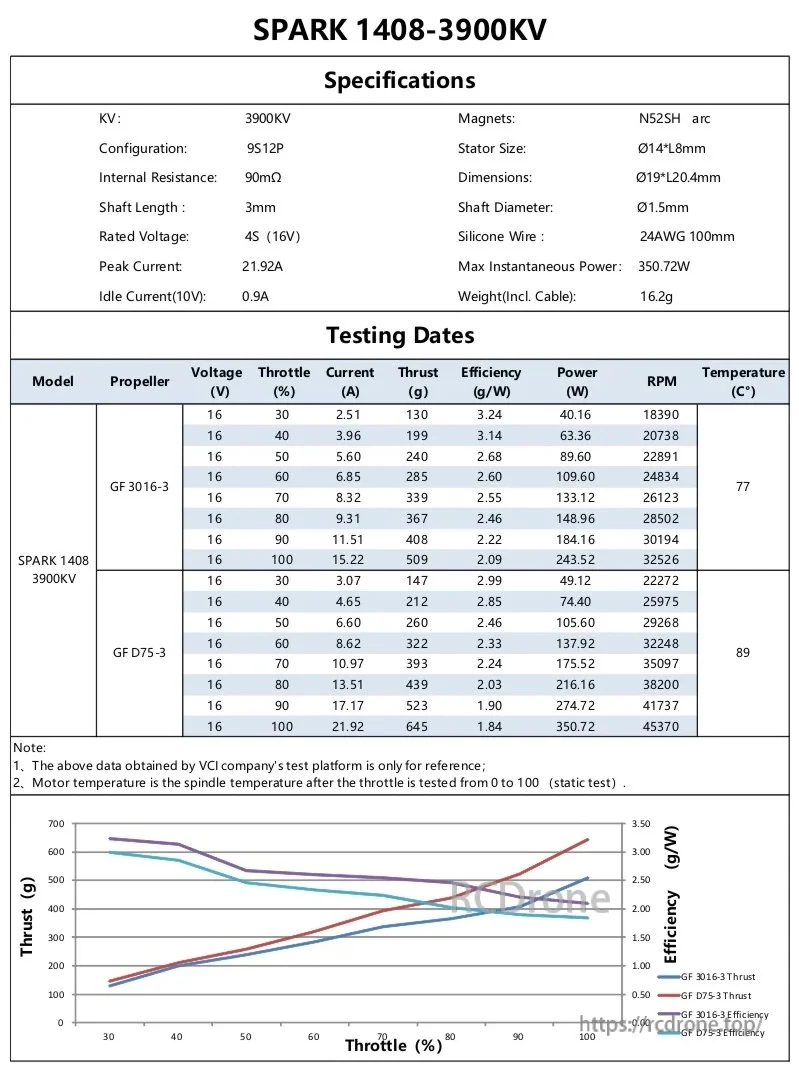

دادههای عملکرد 3900KV با چندین نقطه گاز ارائه شده است تا مصرف جریان، نیروی رانش و کارایی را در ولتاژ 4S مقایسه کنید.
