موتور براشلس VCI SPARK 1503 برای مولتیروتورهای FPV - گزینههای ۲۹۰۰KV/۳۹۵۰KV/۴۶۰۰KV/۵۴۵۰KV
موتور براشلس VCI SPARK 1503 برای مولتیروتورهای FPV - گزینههای ۲۹۰۰KV/۳۹۵۰KV/۴۶۰۰KV/۵۴۵۰KV
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
VCI SPARK 1503 یک سری موتور بدون برس جمع و جور برای مالتیروتورهای FPV و ساختهای هوایی سبک RC است که در گزینههای مختلف KV (2900KV / 3950KV / 4600KV / 5450KV) ارائه میشود. تمام واریانتها دارای فرمت استاتور 1503 و ابعاد موتور Ø19 × L15.4 mm هستند تا تناسب یکسانی در ساختها داشته باشند.
ویژگیهای کلیدی
- انتخابهای متعدد KV: 2900KV، 3950KV، 4600KV، 5450KV
- پیکربندی 12S14P
- مغناطیسهای قوس N52SH
- سیم سیلیکونی 24AWG، 100 mm
- سوراخهای نصب M2 (4x، به طور مساوی فاصلهگذاری شده)
مشخصات
مشخصات مکانیکی عمومی
| اندازه استاتور | Ø15*L3 mm |
| ابعاد موتور | Ø19*L15.4 mm |
| قطر شفت | Ø1.5 mm |
| طول شفت | 3 mm |
| نصب | 4-M2 (به طور مساوی فاصلهگذاری شده)، دایره پیچ Ø12 mm |
| مغناطیسها | N52SH قوس |
| پیکربندی | 12S14P |
| سیم سیلیکونی | 24AWG 100 mm |
الکتریکی (بر اساس گزینه KV)
| گزینه KV | ولتاژ نامی | مقاومت داخلی | جریان بیبار (10V) | جریان اوج | حداکثر توان لحظهای | وزن (شامل کابل) |
|---|---|---|---|---|---|---|
| 2900KV | 4S (16V) | 410mΩ | 0.7A | 8.52A | 136.32W | 9.2g |
| 3950KV | 4S (16V) | 250mΩ | 0.7A | 11.53A | 168.48W | 9.2g |
| 4600KV | 3S (12V) | 183mΩ | 0.5A | 10.75A | 129W | 9.1g |
| 5450KV | 3S (12V) | 150mΩ | 0.7A | 14.06A | 168.72W | 9.3g |
دادههای آزمایشی (مرجع)
- SPARK 1503 2900KV @ 16V با GF 3052-3: حداکثر نیروی رانش 240 گرم، حداکثر جریان 8.52 آمپر، حداکثر توان 136.32 وات، دما 68 درجه سانتیگراد
- SPARK 1503 3950KV @ 16V با GF 3028-3: حداکثر نیروی رانش 343 گرم، حداکثر جریان 10.53 آمپر، حداکثر توان 168.48 وات، دما 76 درجه سانتیگراد
- SPARK 1503 4600KV @ 12V با GF 3028-3: حداکثر نیروی رانش 299 گرم، حداکثر جریان 10.75 آمپر، حداکثر توان 129.00 وات، دما 57 درجه سانتیگراد
- SPARK 1503 5450KV @ 12V با GF 3016-3: حداکثر نیروی رانش 337 گرم، حداکثر جریان 14.06 آمپر، حداکثر توان 168.72 وات، دما 56 درجه سانتیگراد
پشتیبانی
برای راهنمایی در انتخاب موتور (انتخاب KV، تطابق ولتاژ و تناسب ساخت)، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات

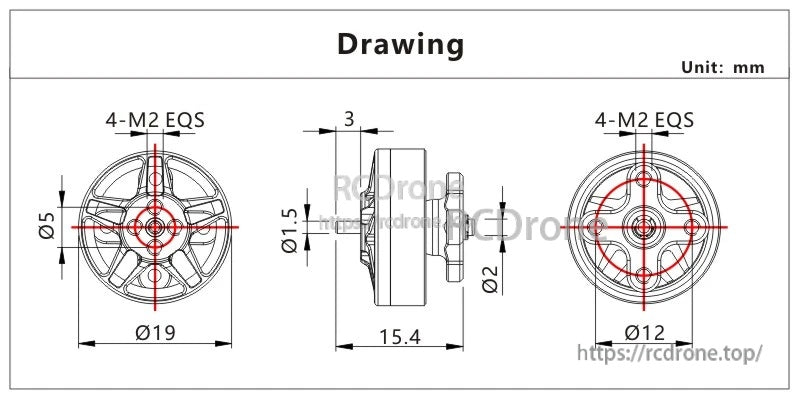

ابعاد جمع و جور 1503 تناسب را در تمام ساختها ثابت نگه میدارد، با دایره پیچ Ø12 میلیمتر و الگوی نصب 4×M2.

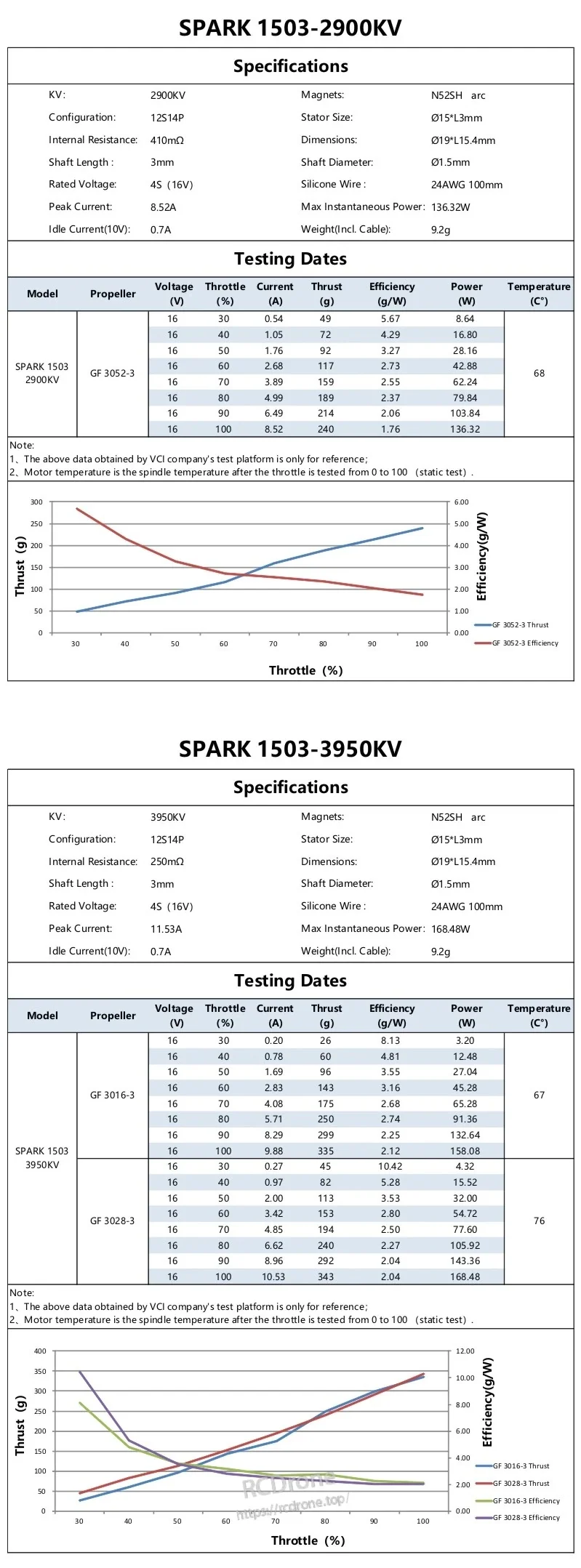

دادههای تست مرجع برای گزینههای 2900KV و 3950KV به انتخاب پروپ و ولتاژ باتری شما کمک میکند تا به نیروی هدف و جریان مورد نیاز برسید.

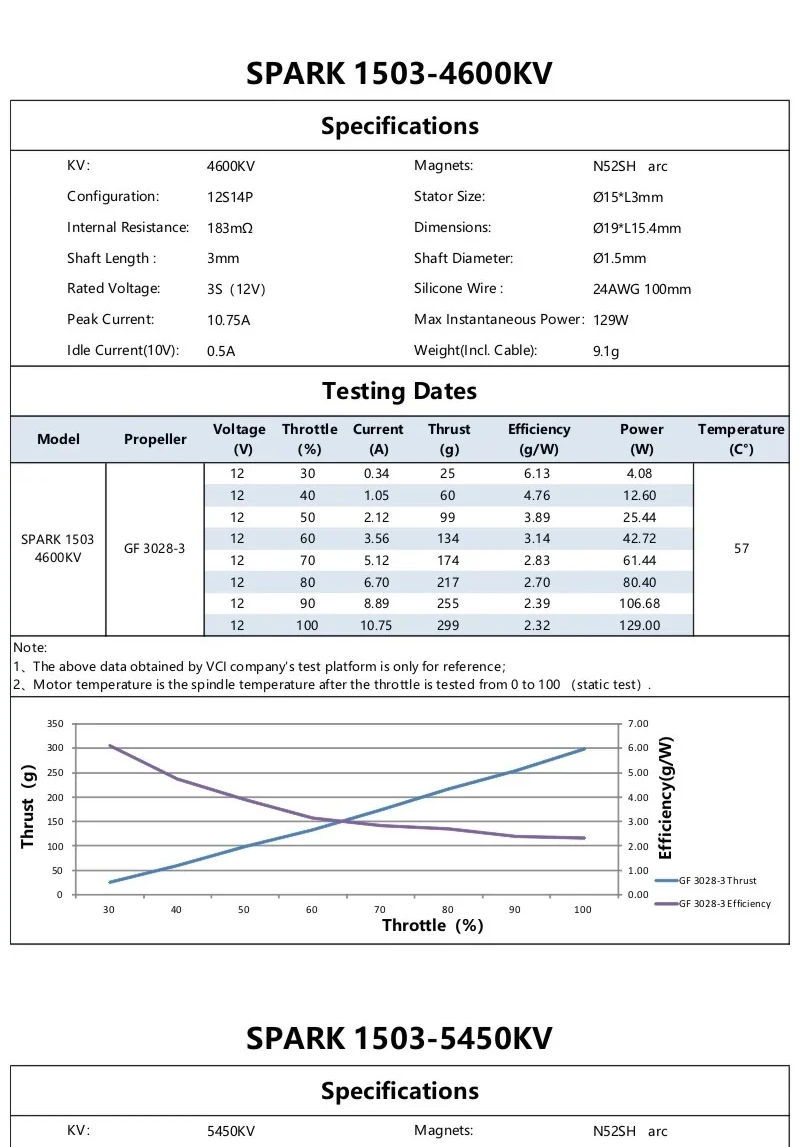

متغیر 4600KV شامل خلاصه مشخصات کامل و نتایج تست استاتیک برای مقایسه سریع با سایر گزینههای KV است.

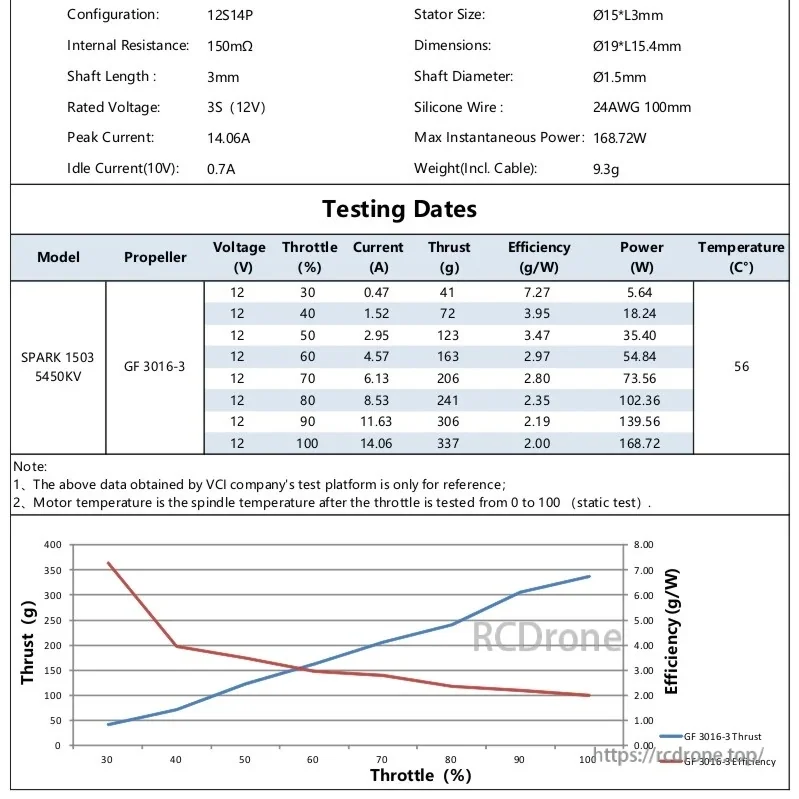

دادههای عملکرد 5450KV با روندهای گاز به نیروی محرکه و کارایی برای تنظیمات چند روتور FPV سبک وزن ارائه شده است.
