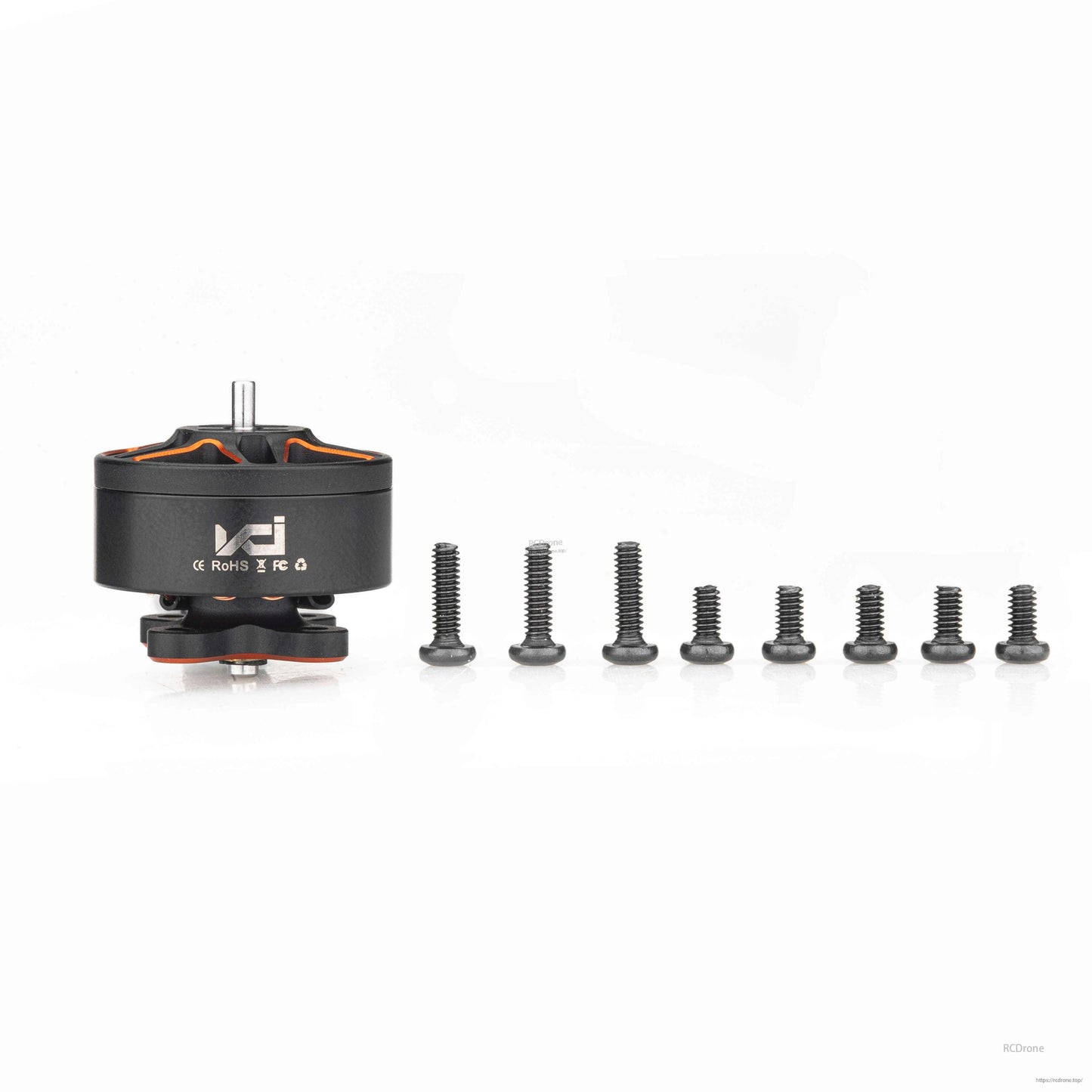

  • VCI SPARK 1505 motor package contents showing motor and included mounting screws set
1 4

موتور براشلس VCI SPARK 1505 برای پهپادهای مولتی‌روتور FPV - 2350KV/2900KV/3750KV/4300KV

موتور براشلس VCI SPARK 1505 برای پهپادهای مولتی‌روتور FPV - 2350KV/2900KV/3750KV/4300KV

VCI

$23.75 USD
$23.75 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

VCI SPARK 1505 یک موتور بدون برس برای پهپادهای FPV چند روتوره است که در گزینه‌های 2350KV، 2900KV، 3750KV و 4300KV ارائه می‌شود. این موتور از استاتور 1505 (قطر 15 میلی‌متر x طول 5 میلی‌متر) در اندازه موتور جمع و جور 19 میلی‌متری استفاده می‌کند که برای ساخت‌های سبک پهپاد DIY مناسب است، جایی که انتخاب موتور و تطابق پروپ‌ها حیاتی است.

ویژگی‌های کلیدی

  • گزینه‌های KV: 2350KV / 2900KV / 3750KV / 4300KV
  • پیکربندی 12S14P با آهنرباهای قوس N52SH
  • ابعاد موتور جمع و جور: قطر 19 میلی‌متر x طول 17.4 میلی‌متر
  • قطر شفت 1.5 میلی‌متر، طول شفت 3 میلی‌متر
  • سیم سیلیکونی 24AWG، طول 100 میلی‌متر
  • نصب: 4x M2 با فاصله مساوی، قطر دایره نصب 12 mm

مشخصات

سری / مدل VCI SPARK 1505
گزینه‌های KV 2350KV / 2900KV / 3750KV / 4300KV
پیکربندی 12S14P
مغناطیس‌ها N52SH قوس
اندازه استاتور قطر 15 mm x طول 5 mm
ابعاد موتور قطر 19 mm x طول 17.4 mm
قطر شفت قطر 1.5 mm
طول شفت 3 mm
سیم سیم سیلیکونی 24AWG، 100 mm
نصب 4x M2 با فاصله مساوی؛ قطر دایره نصب12 میلی‌متر

برق (با گزینه KV)

KV ولتاژ نامی مقاومت داخلی جریان بی‌بار (10V) جریان اوج حداکثر توان لحظه‌ای وزن (شامل کابل)
2350KV 6S (24V) 320 میلی‌اهم 0.3A 9.98A 239.52W 12 گرم
2900KV 6S (24V) 205 میلی‌اهم 0.5A 13.36A 320.64W 12.2 گرم
3750KV 4S (16V) 150 میلی‌اهم 0.7A 15.73A 251.68W 12.1 گرم
4300KV 4S (16V) 120 میلی‌اهم 0.7A 18.2A 291.2W 12.2 g

داده‌های آزمایشی (مرجع استاتیک)

  • SPARK 1505 2350KV @ 24V با GF D63-5: حداکثر نیروی رانش 423 g، 9.98A، 239.52W، 1.77 g/W
  • SPARK 1505 2900KV @ 24V با GF 3016-3: حداکثر نیروی رانش 548 g، 12.89A، 309.36W، 1.77 g/W
  • SPARK 1505 3750KV @ 16V با GF D63-5: حداکثر نیروی رانش 420 g، 15.73A، 251.68W، 1.67 g/W
  • SPARK 1505 4300KV @ 16V با GF 3016-3: حداکثر نیروی رانش 491 g، 16.78A، 268.48W، 1.83 g/W

اگر در انتخاب گزینه KV مناسب برای یک فریم/پروپ/تنظیم باتری خاص نیاز به کمک دارید، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل [email protected].

جزئیات

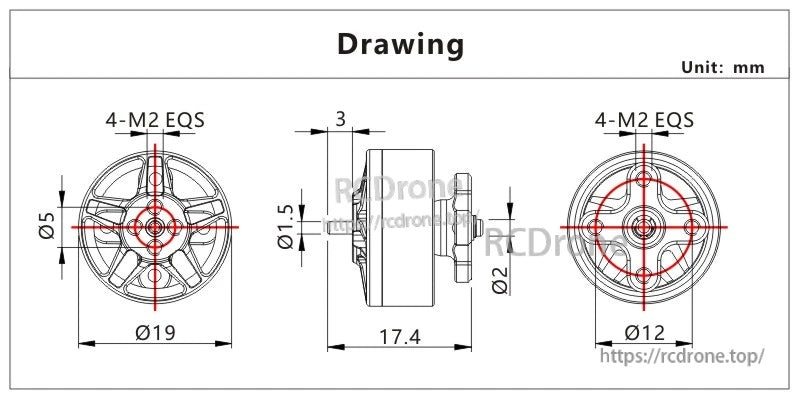

VCI SPARK 1505 brushless motor dimension drawing with 19 mm diameter, 17.4 mm height, Ø12 mm M2 mount pattern

چیدمان موتور کلاس 19 میلی‌متری فشرده با یک دایره نصب Ø12 میلی‌متری، 4×M2 برای ساخت‌های سبک FPV.

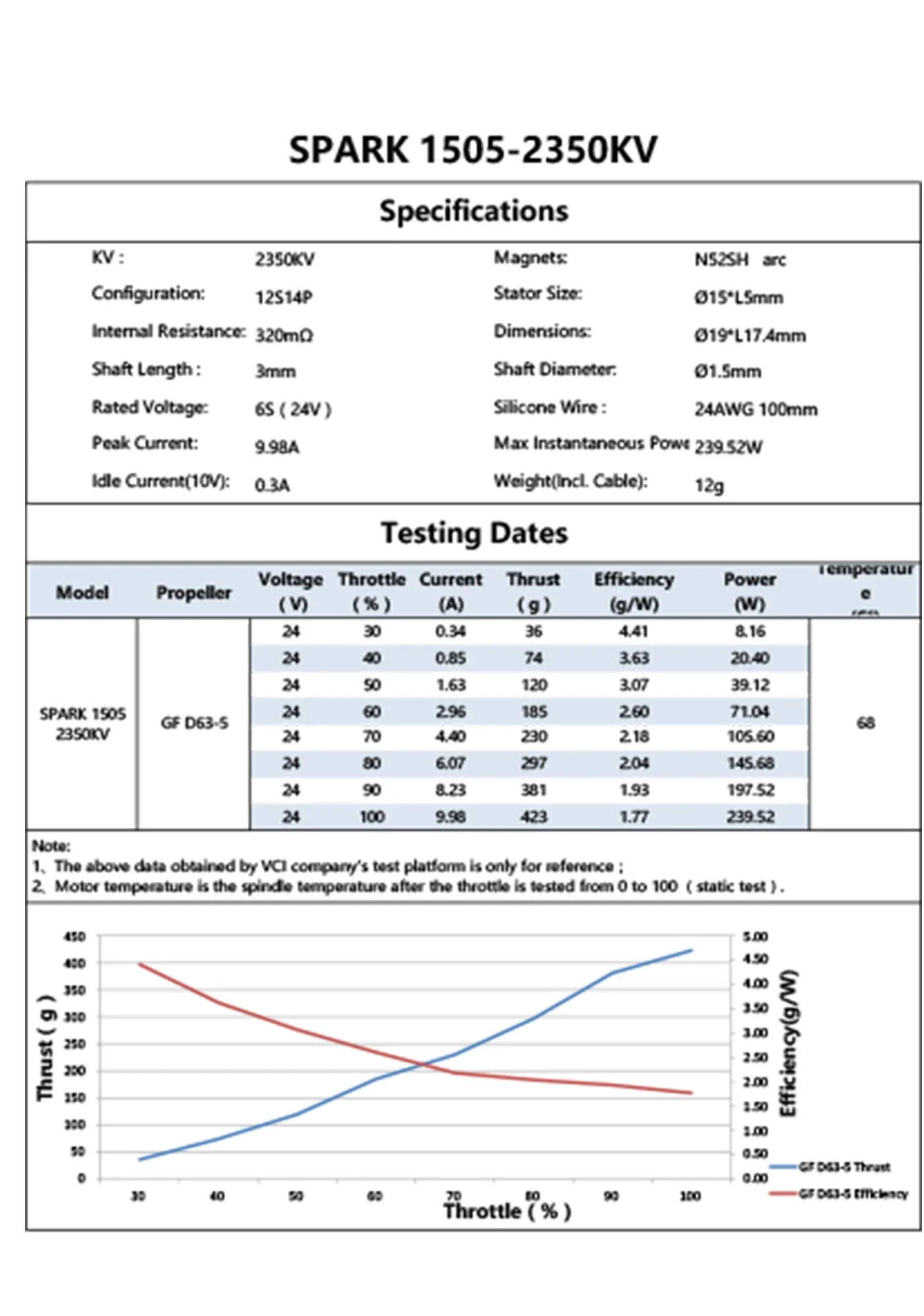

VCI SPARK 1505 2350KV motor specifications and static test data table with thrust, current, efficiency and power

مشخصات مرجع و نتایج آزمایش بنچ برای گزینه 2350KV به منظور کمک به تطابق پروپ‌ها و ولتاژ باتری.

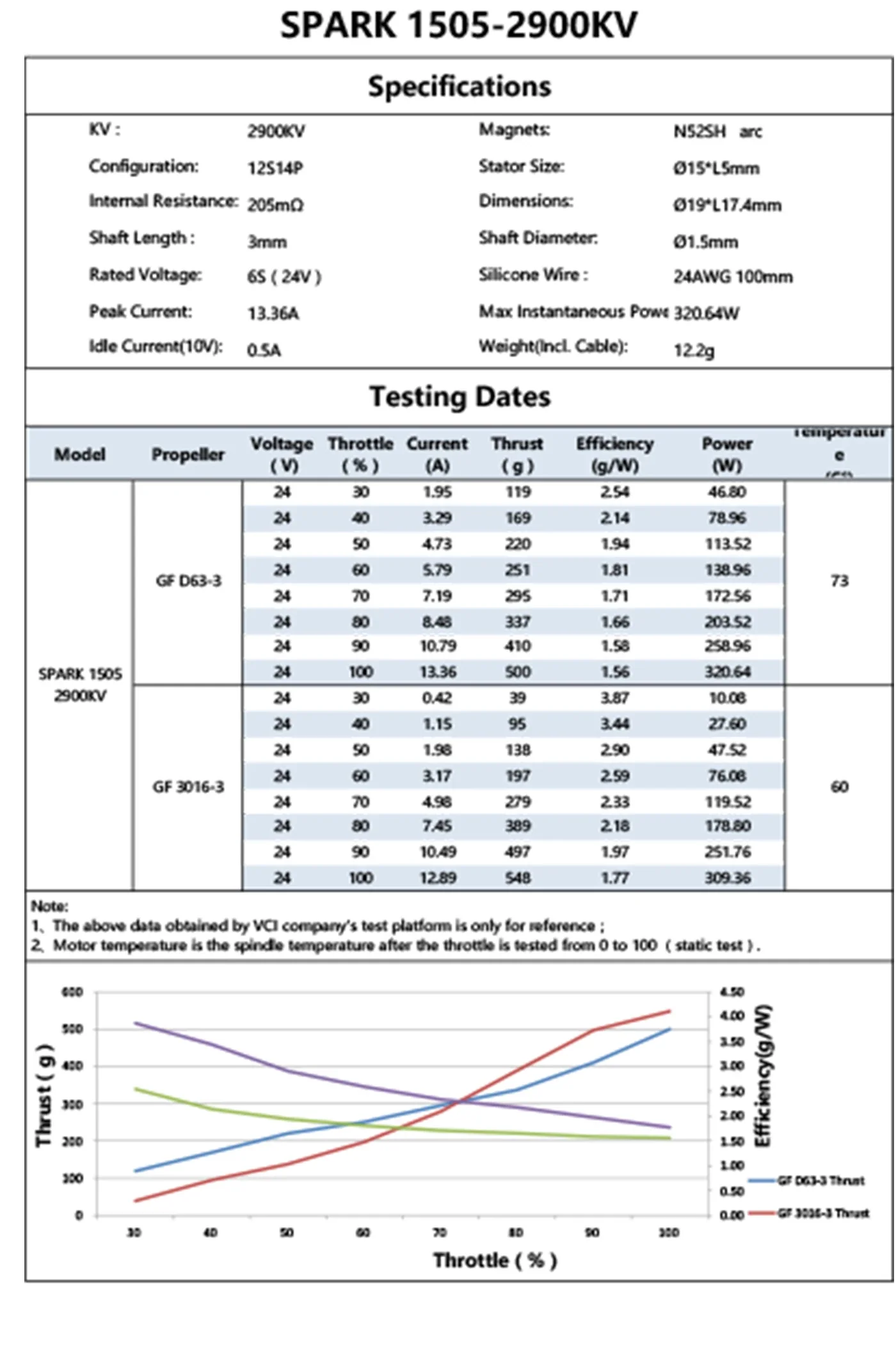

SPARK 1505 2900KV specifications sheet with test data table for throttle, thrust (g), efficiency (g/W) and power

جدول عملکرد 2900KV برای مقایسه سریع نیروی رانش و کارایی در موقعیت‌های مختلف گاز.

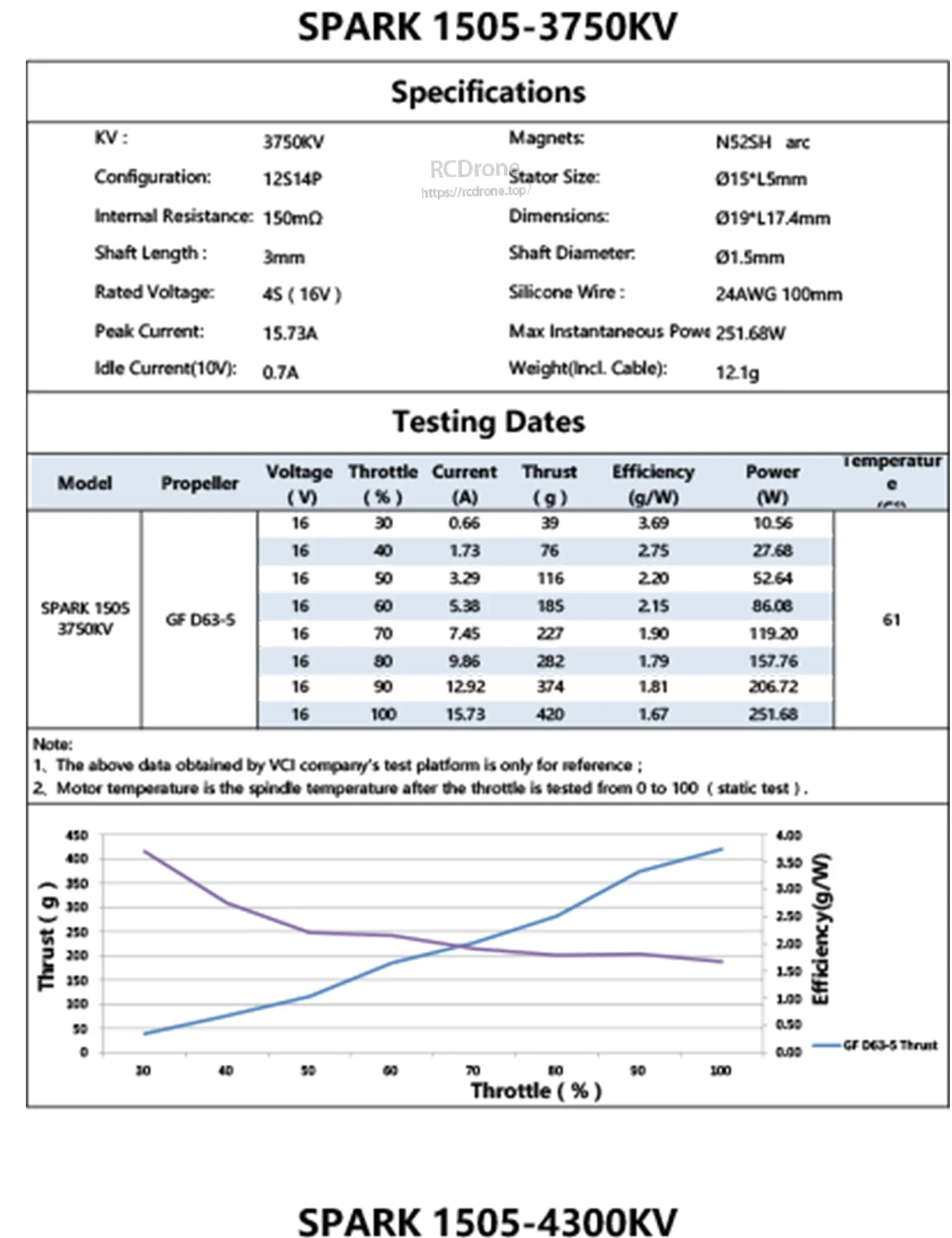

SPARK 1505 3750KV specifications and testing data at 16V, including thrust and efficiency curves

داده‌های 3750KV هدف‌گذاری شده برای تنظیمات 4S، با نیروی رانش و کارایی اندازه‌گیری شده در طول گاز برای انتخاب پروانه.

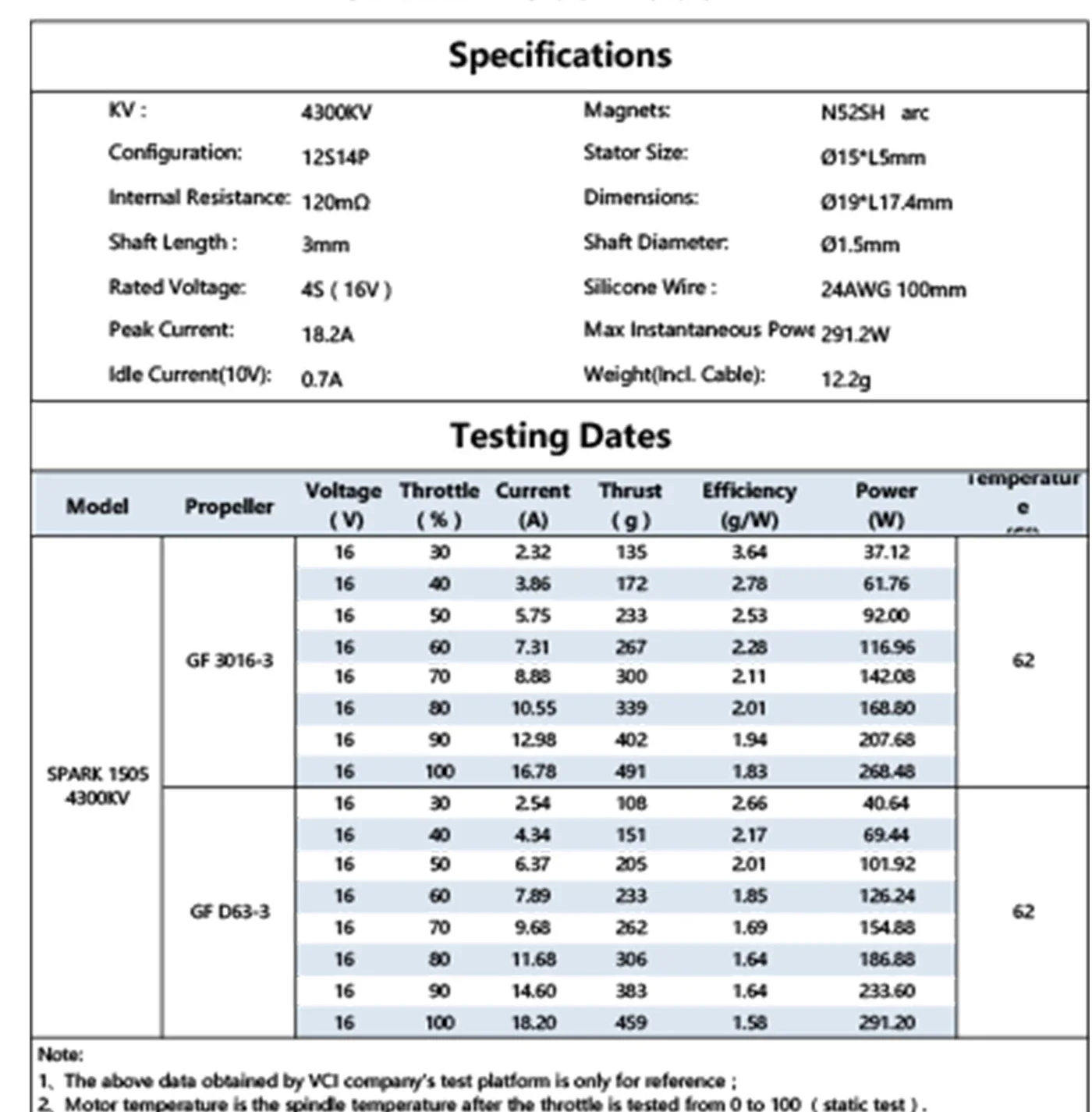

SPARK 1505 4300KV specifications and testing data with GF 3016-3 and GF D63-3 propeller results

جدول تست 4300KV پایه‌ای برای تنظیمات 4S با KV بالا با گزینه‌های پروانه میکرو رایج فراهم می‌کند.

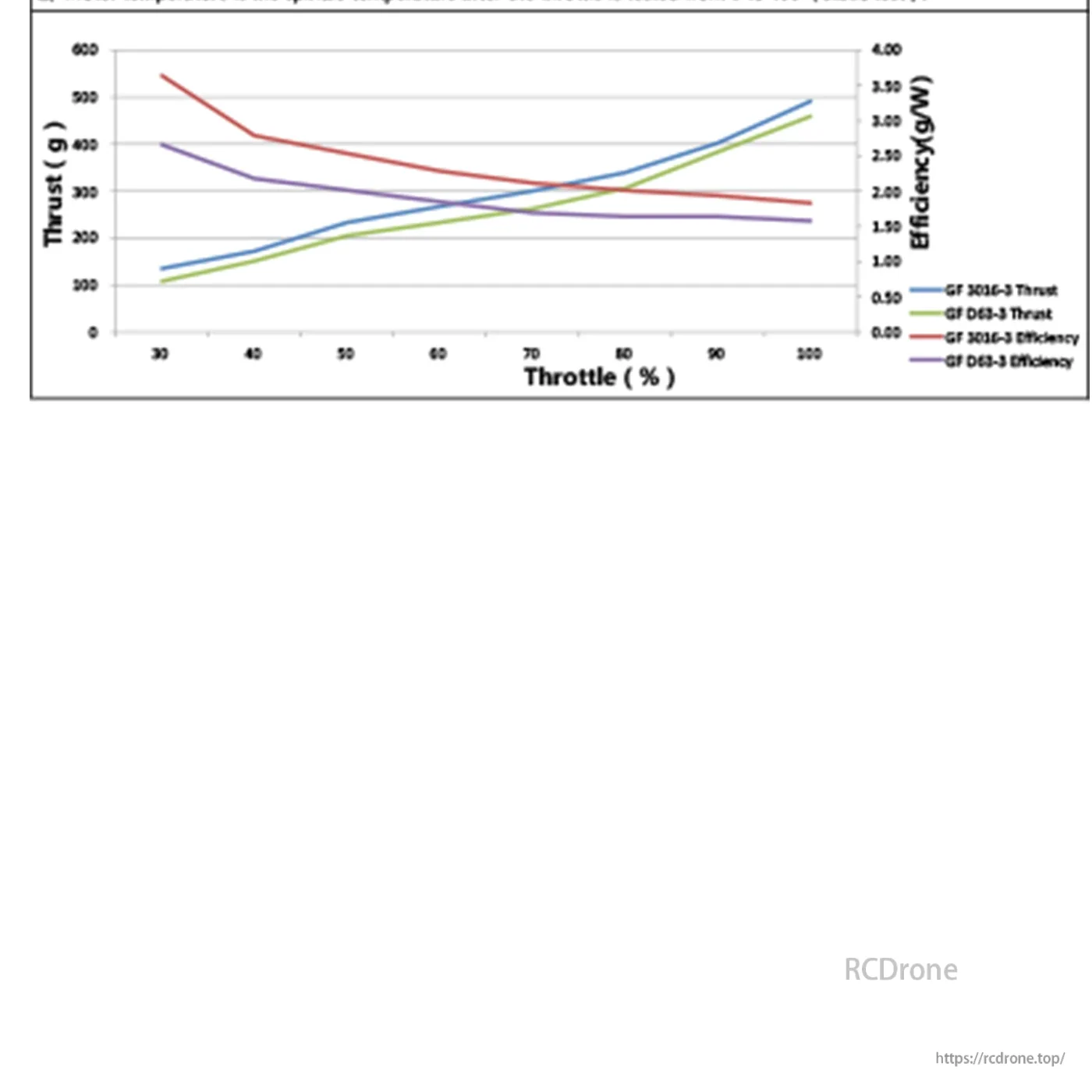

Thrust and efficiency graph versus throttle comparing multiple propellers for SPARK 1505 motor test data

نمودار پوششی مقایسه روندهای نیروی رانش و کارایی بین پروانه‌ها در سطوح مختلف گاز را آسان‌تر می‌کند.
