موتور براشلس VCI SPARK 1805.4 برای پهپاد FPV - در مدلهای 1650KV، 2300KV، 2650KV، 3350KV، 3850KV
موتور براشلس VCI SPARK 1805.4 برای پهپاد FPV - در مدلهای 1650KV، 2300KV، 2650KV، 3350KV، 3850KV
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
موتور بدون برس VCI SPARK 1805.4 برای ساخت پهپاد FPV، ارائه شده در گزینههای مختلف KV (1650KV / 2300KV / 2650KV / 3350KV / 3850KV). فرمت استاتور 1805.4 برای تنظیمات چند روتوره فشرده طراحی شده است که در آن کنترل گاز پاسخگو و تحویل کارآمد قدرت مورد نیاز است.
ویژگیهای کلیدی
- گزینههای متعدد KV برای مطابقت با ولتاژ و تنظیمات پروپیلرهای مختلف
- پیکربندی 9S12P با آهنرباهای قوس N52SH
- فرمت نصب فشرده با 4 سوراخ نصب M2
- سیمهای سیلیکونی 24AWG (100mm)
مشخصات
| سری / مدل | VCI SPARK 1805.4 |
| پیکربندی | 9S12P |
| آهنرباها | N52SH قوس |
| اندازه استاتور | قطر 18 x طول 5.4 mm |
| ابعاد موتور | قطر 22.3 x طول 18.4 mm |
| قطر شفت | 1.5 میلیمتر |
| طول شفت | 3 میلیمتر |
| نصب | 4 سوراخ M2، الگوی 12 میلیمتر |
| سیم سیلیکونی | 24AWG، 100 میلیمتر |
مشخصات الکتریکی بر اساس گزینه KV
| گزینه KV | ولتاژ نامی | مقاومت داخلی | جریان بیبار (10V) | جریان اوج | حداکثر توان لحظهای | وزن (شامل کابل) |
|---|---|---|---|---|---|---|
| 1650KV | 6S (24V) | 330 میلیاهم | 0.1A | 11.90A | 285.6W | 16.8 گرم |
| 2300KV | 6S (24V) | 190 میلیاهم | 0.4A | 18.38A | 441.12W | 16.8 گرم |
| 2650KV | 4S (16V) | 150 میلیاهم | 0.4A | 20.4A | 326.4W | 16.7g |
| 3350KV | 4S (16V) | 120 mOhm | 0.6A | 22.85A | 365.6W | 16.8g |
| 3850KV | 4S (16V) | 80 mOhm | 0.9A | 28.24A | 451.84W | 16.8g |
دادههای آزمایشی (مرجع)
| گزینه KV | پروپیلر | ولتاژ | حداکثر نیروی رانش | جریان | توان | RPM | دما |
|---|---|---|---|---|---|---|---|
| 1650KV | GF 5125-3 | 24V | 703 g | 11.90 A | 285.60 W | 23857 | 186 C |
| 2300KV | GF D90-3 | 24V | 707 g | 18.38 A | 441.12 W | 35895 | 223 C |
| 2650KV | GF 5125-3 | 16V | 693 g | 20.40 A | 326.40 W | 23880 | 199 C |
| 3350KV | GF D90-3 | 16V | 624 g | 22.85 A | 365.60 W | 31662 | 183 C |
| 3850KV | GF 3052-3 | 16V | 612 g | 28.24 A | 451.84 W | 40193 | 141 C |
برای کمک در انتخاب (انتخاب KV، تطابق ولتاژ، یا راهنمایی پروپ)، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات

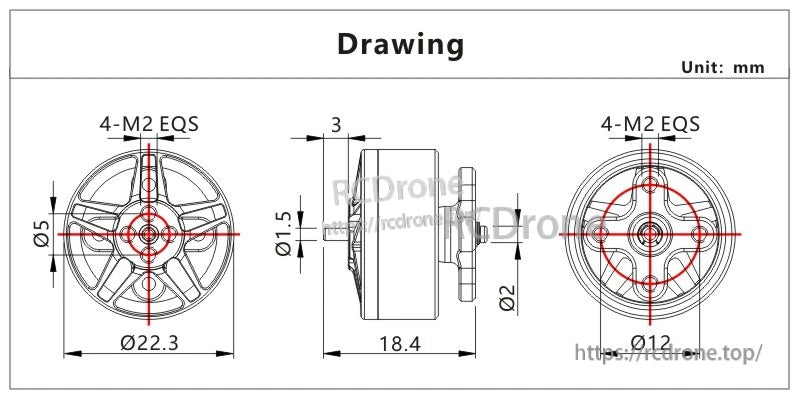

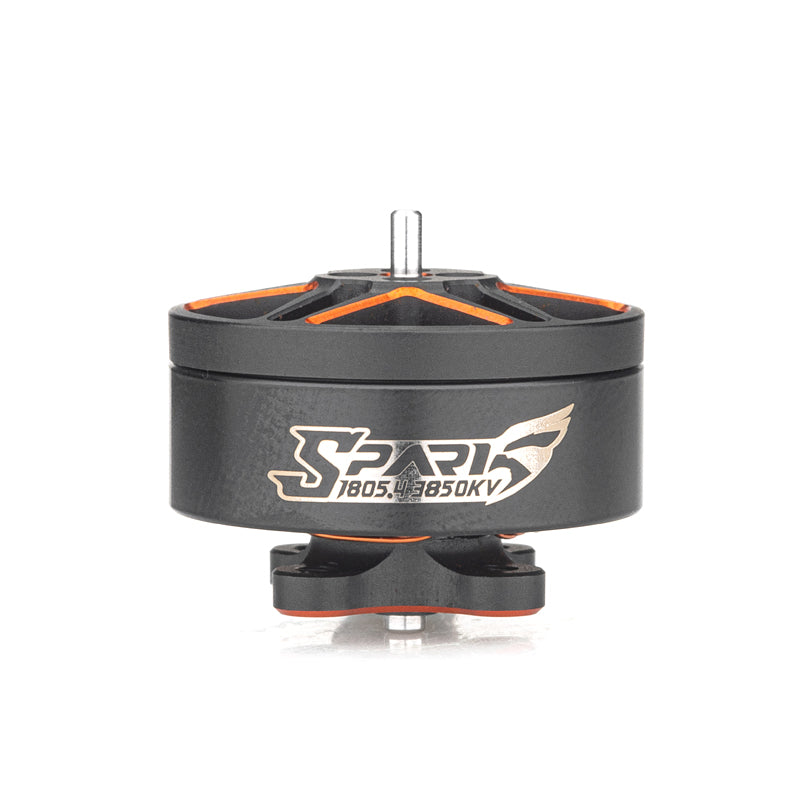

چیدمان موتور جمع و جور 1805.4 با الگوی نصب 12 میلیمتری M2، بدنه به قطر 22.3 میلیمتر و طول موتور 18.4 میلیمتر برای ساختهای فشرده.

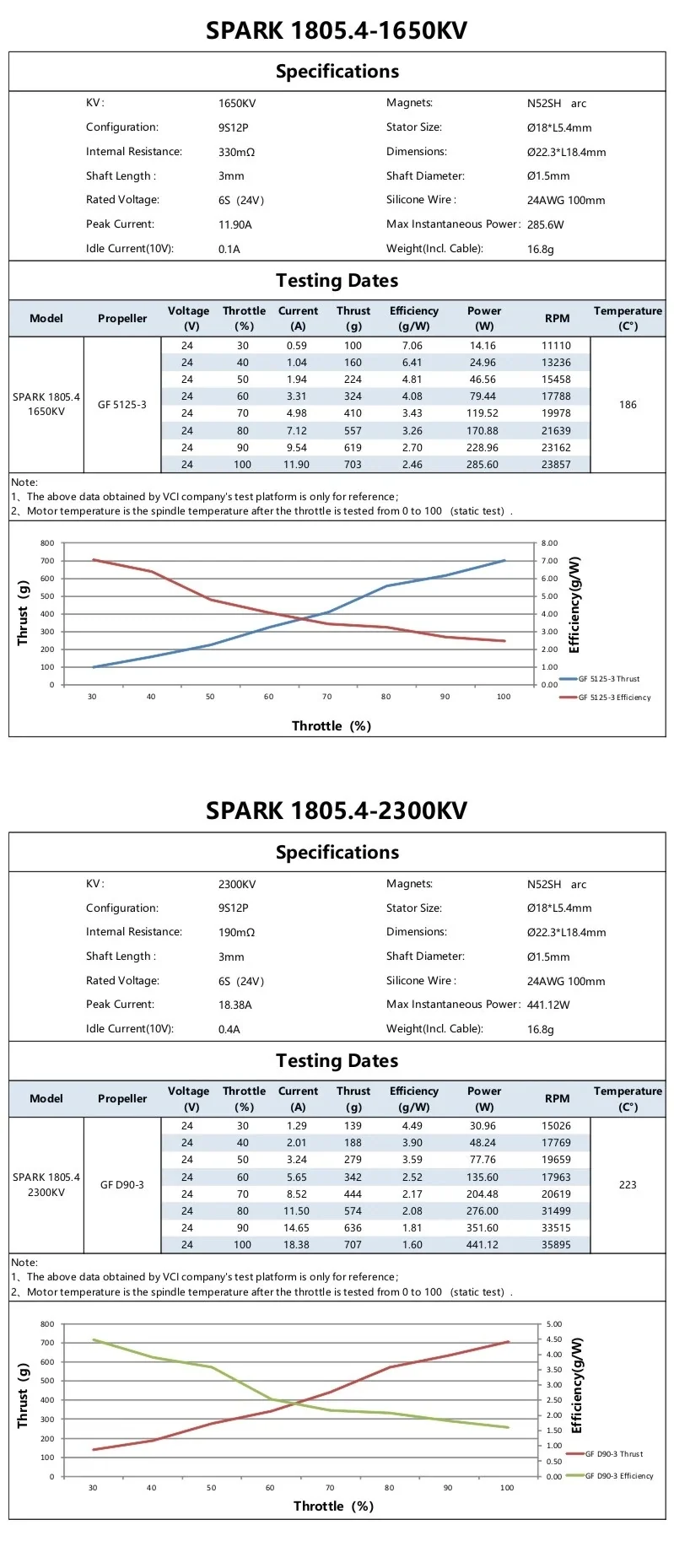

دادههای تست مرجع برای گزینههای 1650KV و 2300KV، شامل نیروی رانش، جریان مصرفی، کارایی، دور در دقیقه و دما در طول گاز.

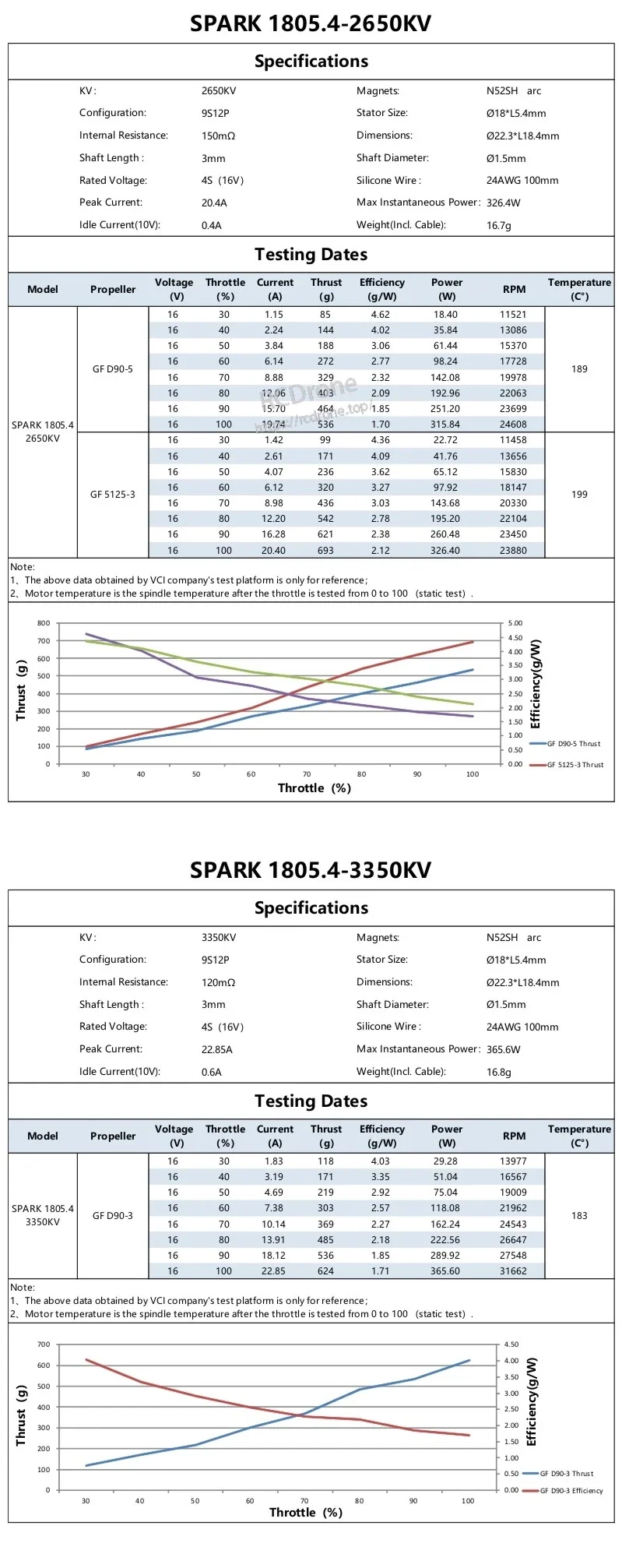

مقایسه گزینههای 2650KV و 3350KV برای تطابق با ولتاژ و انتخاب پروانه شما با استفاده از مشخصات و خلاصههای تست بنچ ارائه شده.

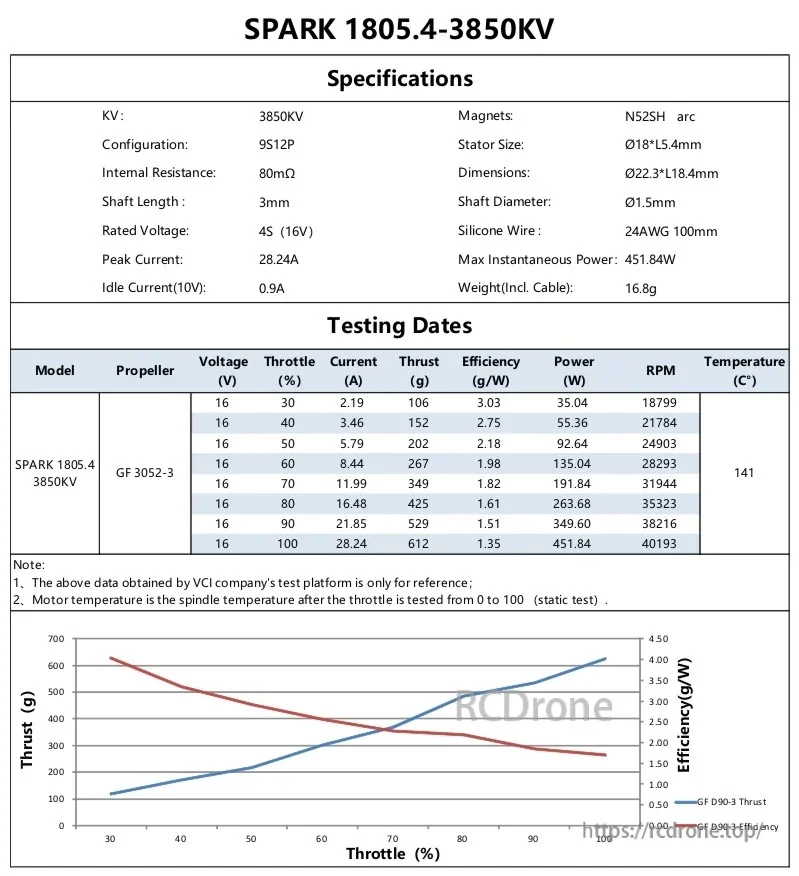

گزینه 3850KV شامل جدول مشخصات کامل و نتایج تست 4S است تا به تأیید انتظارات قدرت، جریان و نیروی رانش قبل از ساخت کمک کند.
