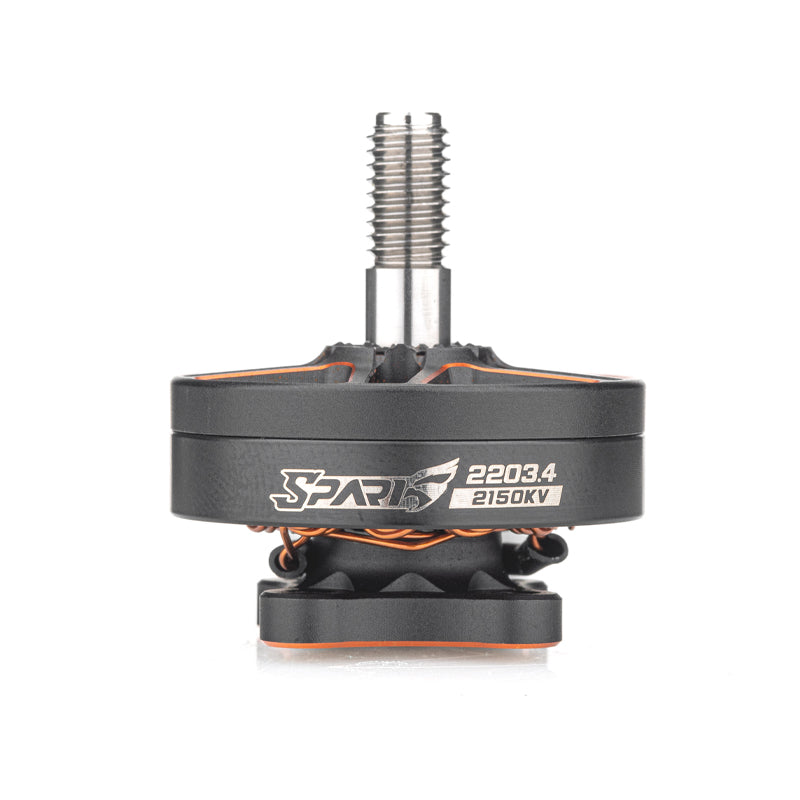

• VCI SPARK 2203.4 brushless motor side view with threaded shaft, SPARK logo and 2150KV marking

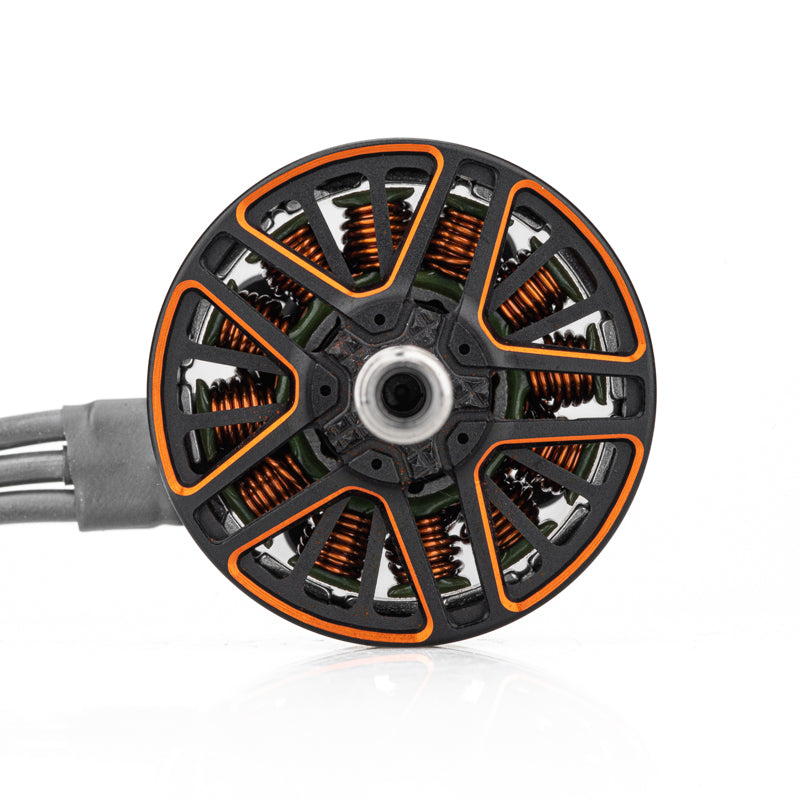

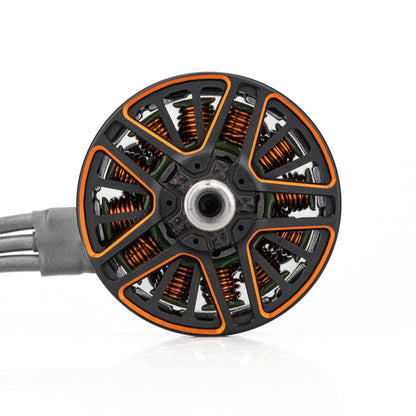

  • Top view of motor bell showing orange coil windings, ventilated spokes, and attached phase wires

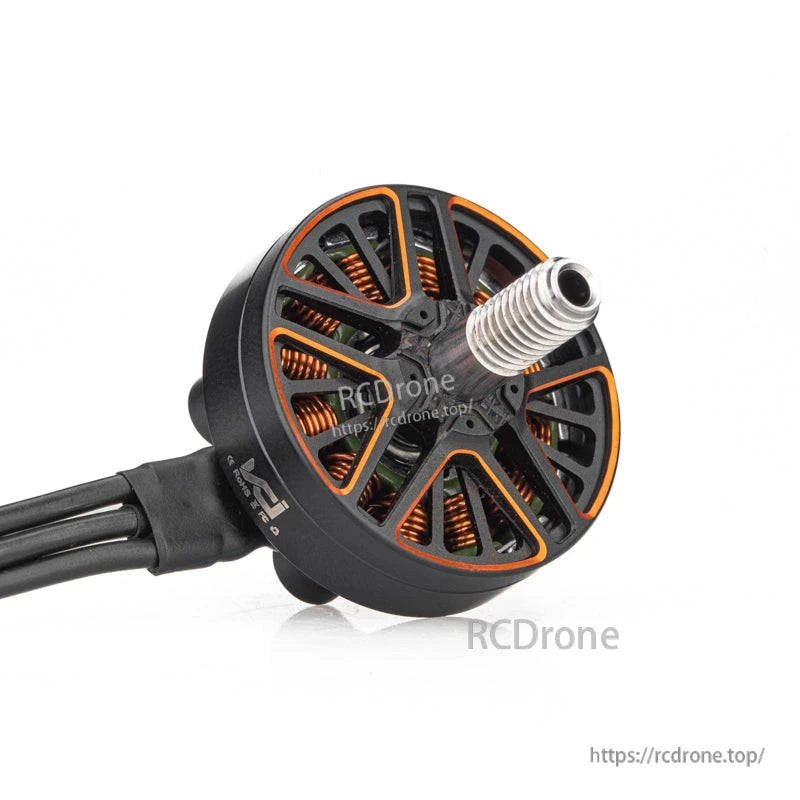

  • VCI SPARK 2203.4 brushless motor angled view showing threaded prop shaft and vented bell design

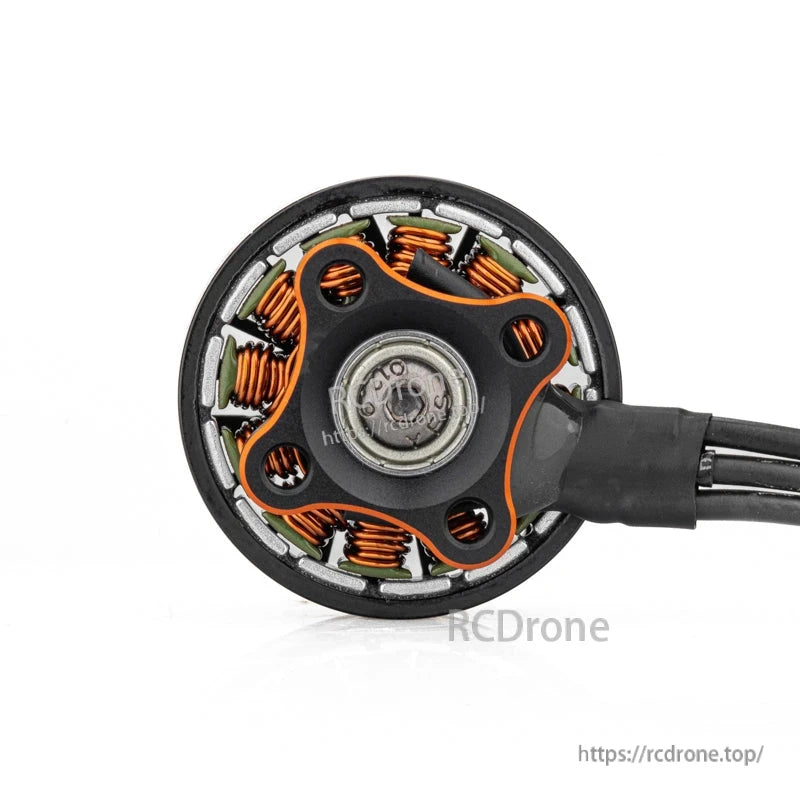

  • Bottom view of motor showing stator windings, base plate, and wire exit point

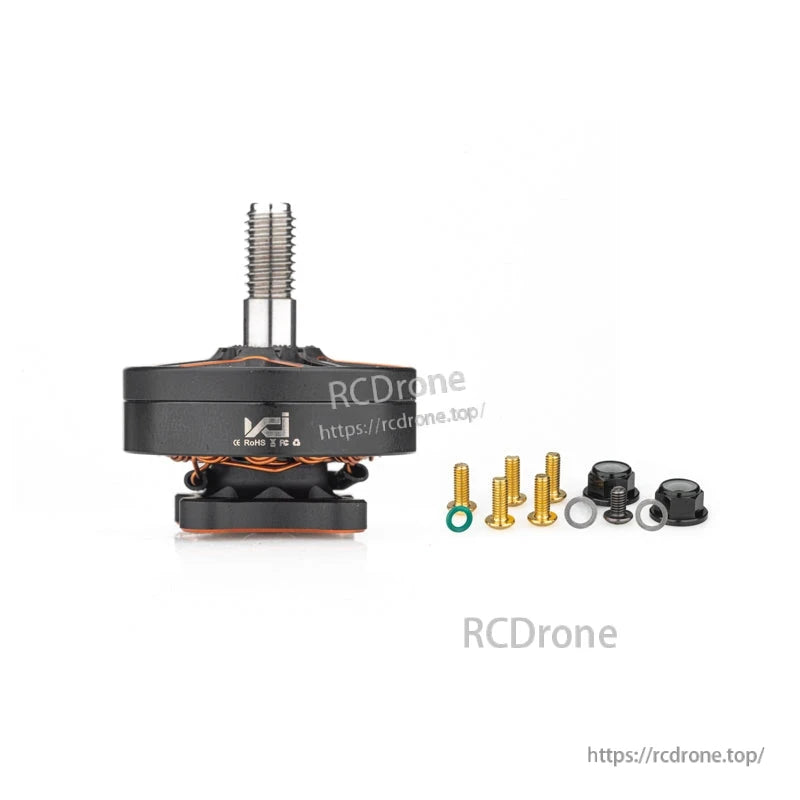

  • Motor with included hardware set: gold mounting screws, prop adapter parts, nuts and washers
1 5

موتور براشلس VCI SPARK 2203.4 با 2150KV/2550KV/3050KV/3500KV مناسب برای پهپادهای FPV مولتی‌روتور

موتور براشلس VCI SPARK 2203.4 با 2150KV/2550KV/3050KV/3500KV مناسب برای پهپادهای FPV مولتی‌روتور

VCI

$34.25 USD
$34.25 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

VCI SPARK 2203.4 یک موتور بدون برس است که برای ساخت پهپادهای چند روتوره FPV طراحی شده و در گزینه‌های مختلف KV (2150KV / 2550KV / 3050KV / 3500KV) ارائه می‌شود. این موتور دارای استاتور Ø22×3.4mm، پیکربندی 12S14P، آهنرباهای قوس N52SH و اندازه موتور جمع و جور Ø27×29.6mm است.

ویژگی‌های کلیدی

  • انتخاب‌های متعدد KV برای ساخت و انتخاب پروپ‌های مختلف: 2150KV، 2550KV، 3050KV، 3500KV
  • پیکربندی 12S14P با آهنرباهای قوس N52SH
  • ابعاد جمع و جور: Ø27×L29.6mm
  • M5 شفت با طول شفت 13.1mm
  • سیم سیلیکونی 20AWG، 150mm

برای کمک در انتخاب محصول یا پشتیبانی پس از فروش، با https://rcdrone.top/ تماس بگیرید یا به ایمیل [email protected].

مشخصات

مورد SPARK 2203.4 (تمام KV)
پیکربندی 12S14P
آهنرباها N52SH قوس
اندازه استاتور Ø22*L3.4mm
ابعاد موتور Ø27*L29.6mm
طول شفت 13.1mm
قطر شفت M5
نصب 4-M3 EQS; Ø16
سیم سیلیکونی 20AWG 150mm
وزن (شامل کابل) 21.4g

الکتریکی (بر اساس گزینه KV)

KV ولتاژ نامی مقاومت داخلی جریان بی‌بار (10V) جریان اوج حداکثر توان لحظه‌ای
2150KV 6S (24V) 140mΩ 0.4A 22.14A 531.36W
2550KV 6S (24V) 105mΩ 0.6A 25.37A 608.88W
3050KV 4S (16V) 75mΩ 0.9A 31.82A 509.12W
3500KV 4S (16V) 60mΩ 1.0A 33.18A 530.88W

داده‌های آزمایش استاتیک (نقطه حداکثر انتخاب شده)

KV پروپیلر ولتاژ (V) گاز (%) جریان (A) نیرو (g) بازدهی (g/W) توان (W) RPM دما (°C)
2150KV GF D90-5 24 100 22.14 810 1.52 531.36 31284 88
2550KV GF D90-3 24 100 25.37 983 1.61 608.88 41272 82
3050KV GF D90-5 16 100 31.82 756 1.48 509.12 29650 89
3500KV GF D90-3 16 100 33.18 877 1.65 530.88 38563 67

یادداشت‌های آزمایش: داده‌ها از پلتفرم آزمایش شرکت VCI به‌دست آمده و برای مرجع است. دمای موتور دمای محور پس از آزمایش گاز از 0 تا 100 (آزمایش ایستا) است.

جزئیات

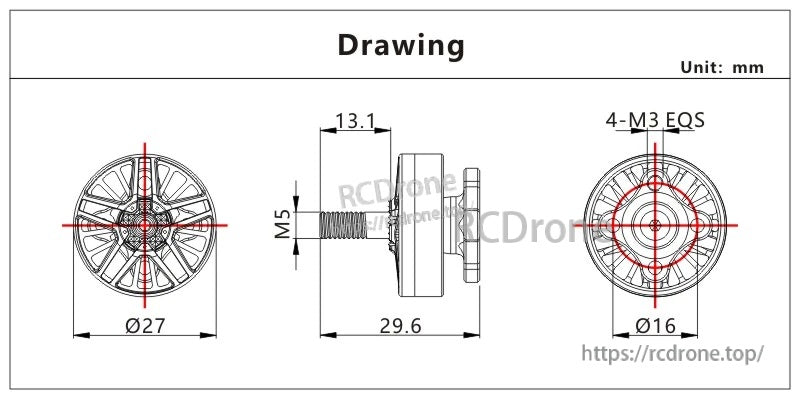

VCI SPARK 2203.4 brushless motor dimension drawing with Ø27×29.6mm body, M5 shaft, 16mm mount pattern

هندسه موتور فشرده برای ساخت FPV: اندازه کلی Ø27×29.6mm با محور M5 و الگوی نصب Ø16mm.

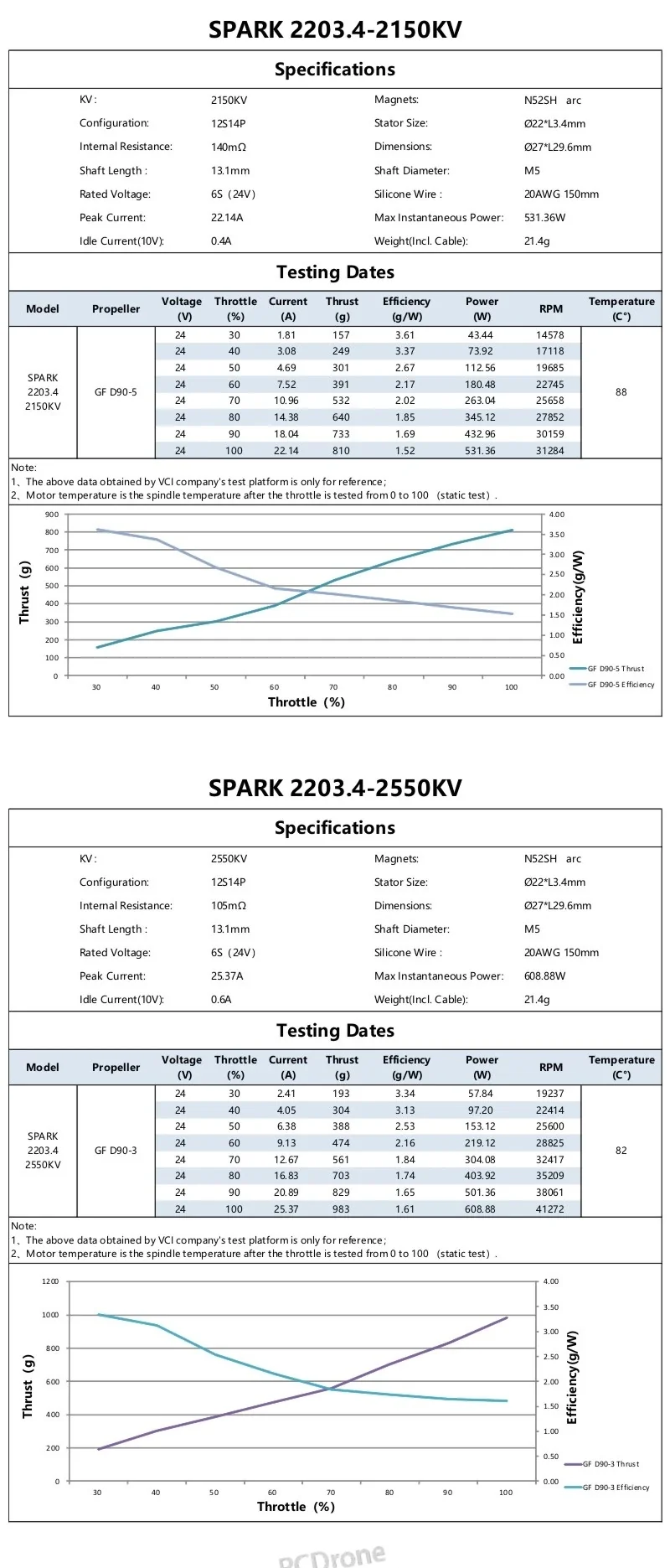

VCI SPARK 2203.4 motor test data sheets for 2150KV and 2550KV, with specifications tables and thrust curves

مرجع عملکرد برای نسخه‌های 2150KV و 2550KV، شامل مشخصات کلیدی به همراه منحنی‌های نیروی ایستا، توان و کارایی.

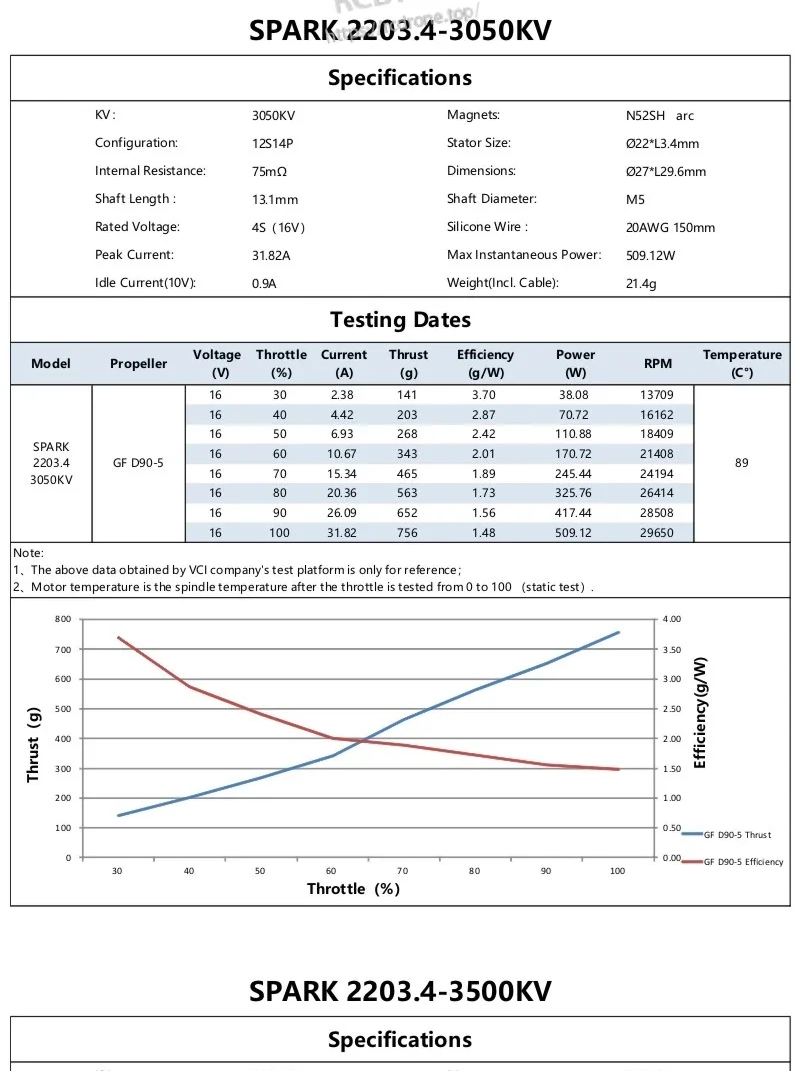

SPARK 2203.4 3050KV specifications and static test table with thrust/efficiency graph (includes start of 3500KV page)

داده‌های 3050KV برای تنظیمات 4S، ترکیب لیست مشخصات با نمودار نیروی گاز به نیروی پیشرانه و کارایی برای انتخاب سریع پروانه.

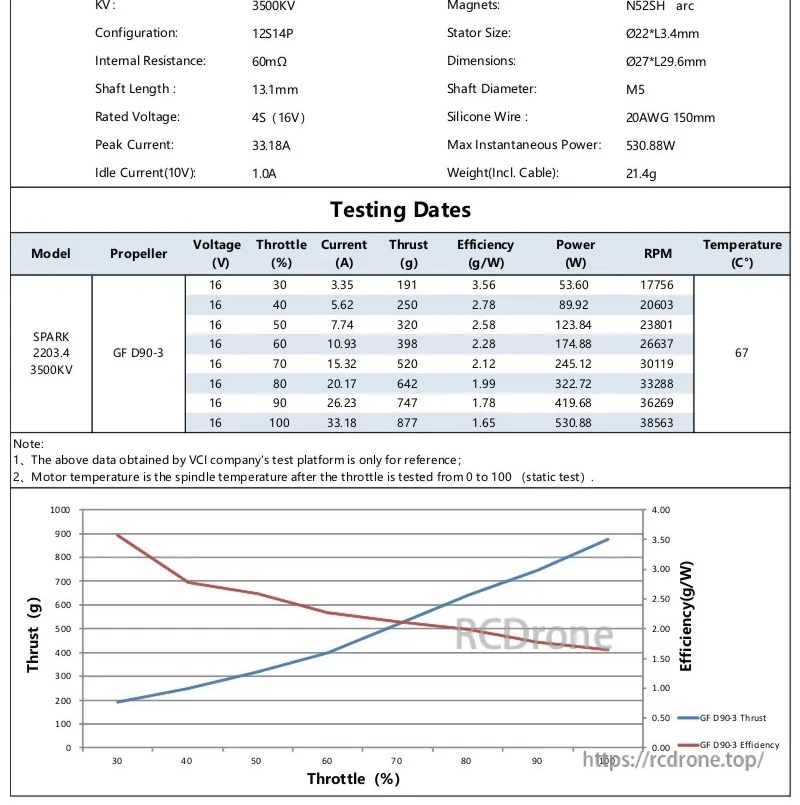

SPARK 2203.4 3500KV specifications and static test data table with thrust and efficiency curve on 4S

نتایج آزمایش 3500KV با KV بالا در 4S خروجی نیروی پیشرانه، جریان مصرفی و کارایی را در سراسر دامنه گاز نشان می‌دهد.
