موتور براشلس VCI SPARK 2204 با KV 2100/2550/2950/3650 برای ساخت کوادکوپتر FPV

VCI

$34.55 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

KV 2100KV 2550KV 3950KV 3650KV

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

موتور VCI SPARK 2204 یک موتور بدون برس است که برای ساخت‌های مولتی‌روتور/کوادکوپتر FPV طراحی شده است. گزینه KV را انتخاب کنید که با ولتاژ باتری هدف و تنظیم پروپیلر مطابقت دارد: 2100KV، 2550KV، 2950KV یا 3650KV.

ویژگی‌های کلیدی

موتور با اندازه 2204 و پیکربندی 12S14P
مغناطیس‌های قوس N52SH
محور M5 با طول محور 13.1 میلی‌متر
سیم سیلیکونی 20AWG، طول 150 میلی‌متر
بدنه موتور کلاس 27 میلی‌متری برای ساخت‌های فضای محدود

مشخصات

مکانیکی

اندازه موتور	2204
اندازه استاتور	Ø22*L4mm
ابعاد	Ø27*L30.2mm
قطر محور	M5
طول محور	13.1mm
نصب	4-M3

برق (با گزینه KV)

KV	ولتاژ نامی	مقاومت داخلی	جریان اوج	جریان بی‌بار (10V)	حداکثر توان لحظه‌ای	وزن (شامل کابل)
2100KV	6S (24V)	110mΩ	24.63A	0.5A	591.2W	23.2g
2550KV	6S (24V)	85mΩ	29.54A	0.5A	708.96W	23.3g
2950KV	4S (16V)	60mΩ	33.66A	0.9A	538.56W	23.2g
3650KV	4S (16V)	60mΩ	39.01A	1.5A	624.16W	23.1g

پیکربندی عمومی

پیکربندی	12S14P
مغناطیس‌ها	N52SH قوس
سیم سیلیکونی	20AWG 150mm

داده‌های آزمایش (مرجع)

داده‌های آزمایش ایستا برای مرجع است. مقادیر دما دمای محور پس از آزمایش گاز از 0 تا 100 است.

KV	پروانه	ولتاژ	حداکثر نیروی رانش	حداکثر جریان	حداکثر توان	حداکثر دور در دقیقه	دما
2100KV	GF D90-5	24V	961g	24.62A	590.88W	34418	86°C
2550KV	GF D90-3	24V	1128g	29.54A	708.۹۶W	۴۴۳۹۹	۸۹°C
۲۹۵۰KV	GF D90-5	۱۶V	۸۷۹g	۳۳.۶۶A	۵۳۸.۵۶W	۳۲۴۹۸	۷۶°C
۳۶۵۰KV	GF D90-3	۱۶V	۱۰۱۷g	۳۹.۰۱A	۶۲۴.۱۶W	۴۱۴۰۸	۶۶°C

پشتیبانی

برای کمک به سازگاری و انتخاب ساخت (انتخاب KV، ولتاژ و تطابق پروپ)، با [email protected] or تماس بگیرید https://rcdrone.top/.

جزئیات

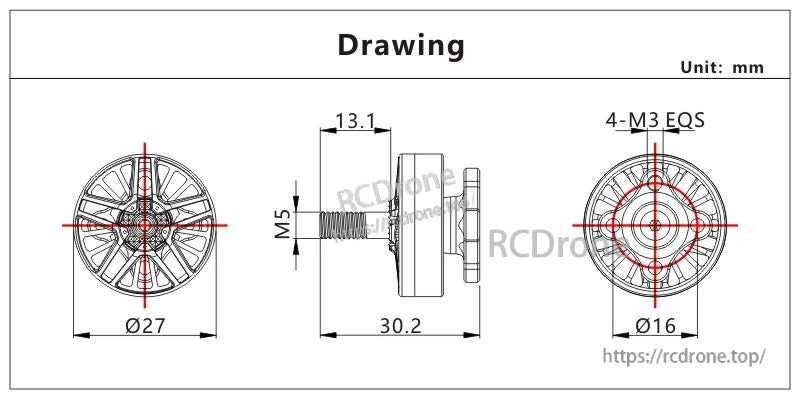

VCI SPARK 2204 brushless motor dimension drawing with Ø27 mm body, 30.2 mm length, M5 shaft and 4×M3 mount

ابعاد موتور کلاس ۲۲۰۴ با اندازه ۲۷ میلی‌متر و شفت M5 و الگوی نصب ۴×M3 برای ساخت‌های فشرده FPV.

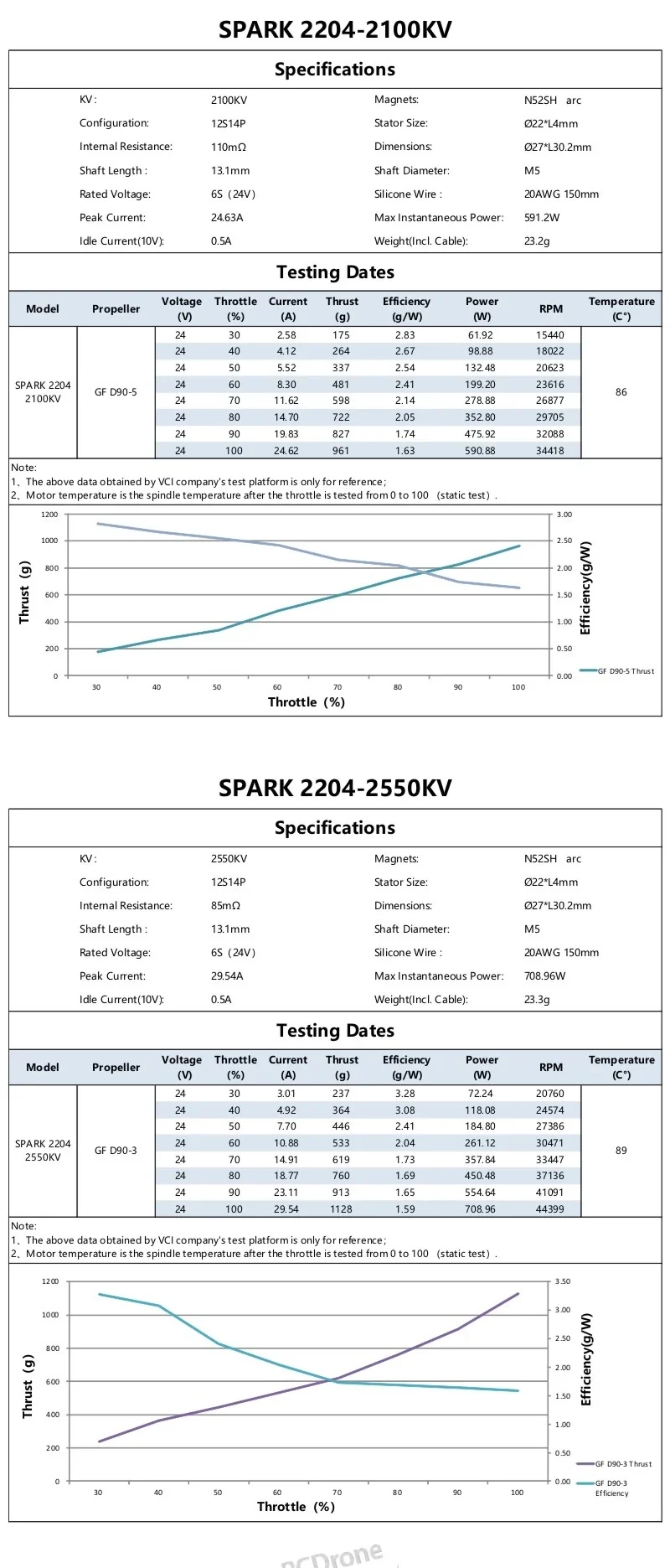

SPARK 2204 2100KV and 2550KV specification tables with static thrust, current, RPM and temperature test charts

داده‌های تست مرجع برای گزینه‌های ۲۱۰۰KV و ۲۵۵۰KV برای کمک به تطابق KV با پروپ و تنظیم باتری شما.

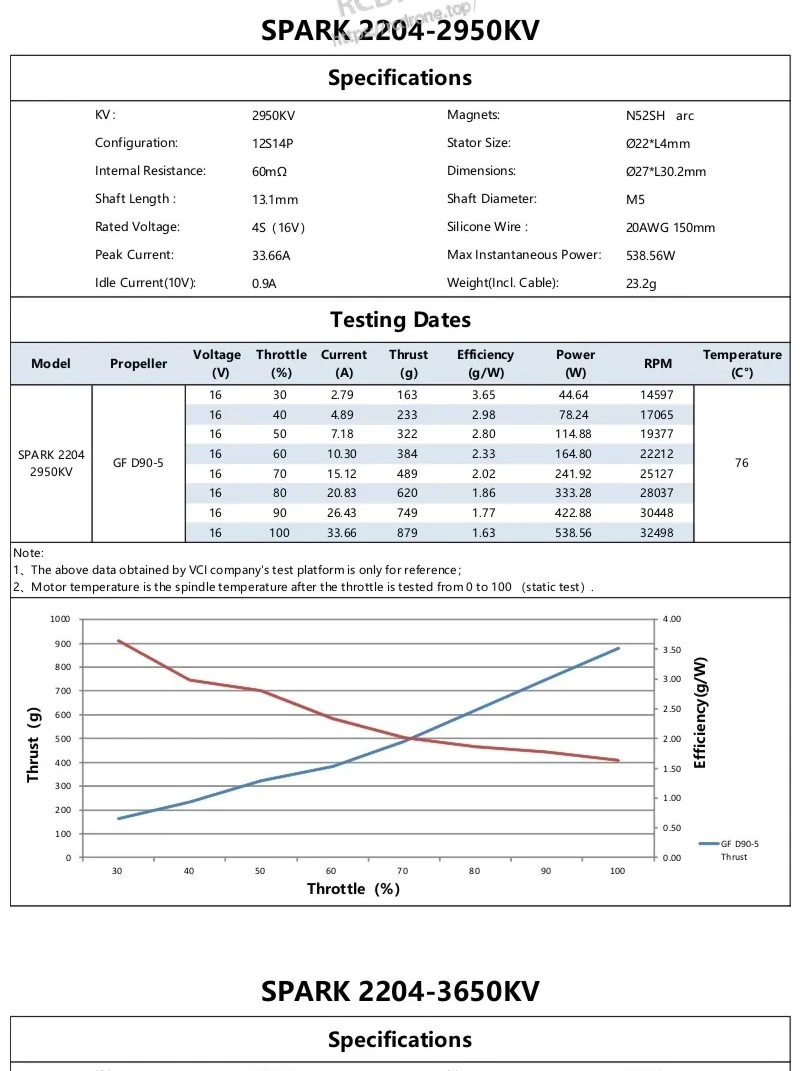

SPARK 2204 2950KV specifications and test data table with thrust/current/RPM results and efficiency graph

گزینه ۲۹۵۰KV شامل یک برگه مشخصات کامل و جدول تست استاتیک برای مقایسه‌های سریع عملکرد است.

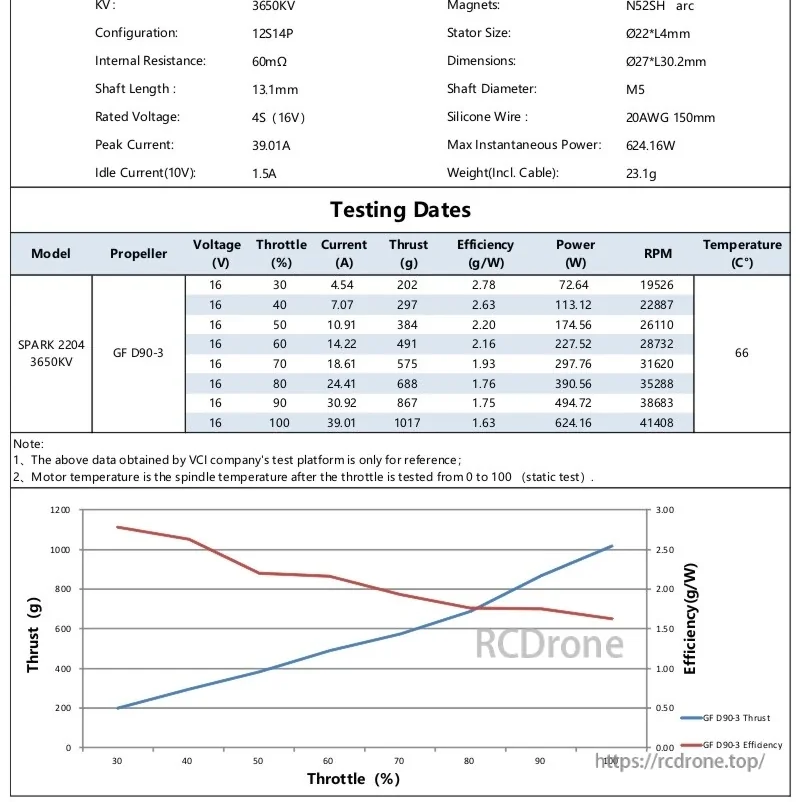

SPARK 2204 3650KV specification and static test data table with thrust, current, RPM and temperature chart

داده‌های مرجع عملکرد 3650KV برای ساخت‌های 4S، شامل نتایج نیروی رانش، جریان مصرفی و دما.
