موتور براشلس VCI SPARK 2205 برای ساخت کوادکوپتر FPV (1850KV یا 2500KV، شفت M5، قطر ۲۷ میلیمتر)
موتور براشلس VCI SPARK 2205 برای ساخت کوادکوپتر FPV (1850KV یا 2500KV، شفت M5، قطر ۲۷ میلیمتر)
VCI
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
موتور VCI SPARK 2205 یک موتور بدون برس است که برای ساختهای FPV multirotor طراحی شده است، با دو گزینه KV (1850KV یا 2500KV) برای تطابق با تنظیمات مختلف پروپ و باتری. این موتور دارای استاتور 2205، شفت M5 و اندازه موتور جمع و جور Ø27 میلیمتر برای پیکربندیهای معمول کواد 5 اینچی است.
ویژگیهای کلیدی
- دو گزینه KV: 1850KV یا 2500KV
- پیکربندی 12S14P با آهنرباهای قوس N52SH
- شفت M5 با طول شفت 13.1 میلیمتر
- سیم سیلیکونی 20AWG، طول 150 میلیمتر
- ابعاد موتور جمع و جور: Ø27 × L31.2 میلیمتر
- 4 × سوراخهای نصب M3 با فاصله مساوی
برای مشاوره در ساخت و سوالات مربوط به سازگاری، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل بزنید به [email protected].
مشخصات
| پارامتر | SPARK 2205-1850KV | SPARK 2205-2500KV |
|---|---|---|
| KV | 1850KV | 2500KV |
| پیکربندی | 12S14P | 12S14P |
| مغناطیسها | N52SH قوس | N52SH قوس |
| اندازه استاتور | Ø22*L5mm | Ø22*L5mm |
| ابعاد | Ø27*L31.2mm | Ø27*L31.2mm |
| قطر شفت | M5 | M5 |
| طول شفت | 13.1mm | 13.1mm |
| مقاومت داخلی | 105mΩ | 70mΩ |
| ولتاژ نامی | 6S (24V) | 4S (16V) |
| جریان اوج | 29.11A | 35.75A |
| جریان بیکار (10V) | 0.4A | 0.4A |
| سیم سیلیکونی | 20AWG 150mm | 20AWG 150mm |
| حداکثر توان لحظهای | 698.64W | 572W |
| وزن (شامل کابل) | 27.4g | 27.3g |

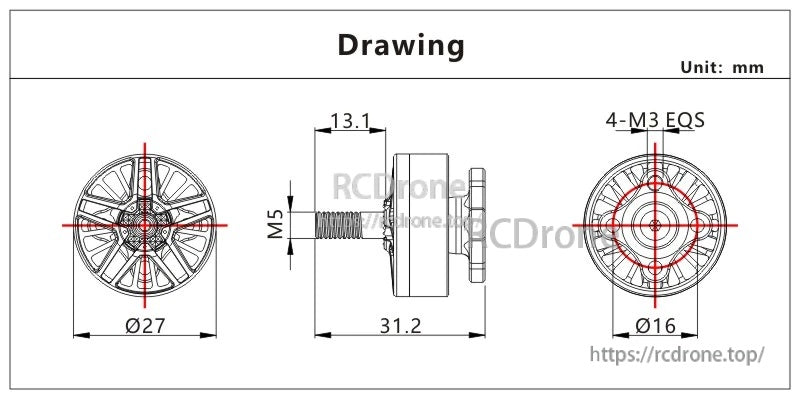

نقشه مکانیکی (واحد: میلیمتر)
| قطر موتور | Ø27 |
| طول موتور | 31.2 |
| محور | M5 |
| طول محور | 13.1 |
| سوراخهای نصب | 4-M3 EQS |
| دایره جلویی | Ø16 |

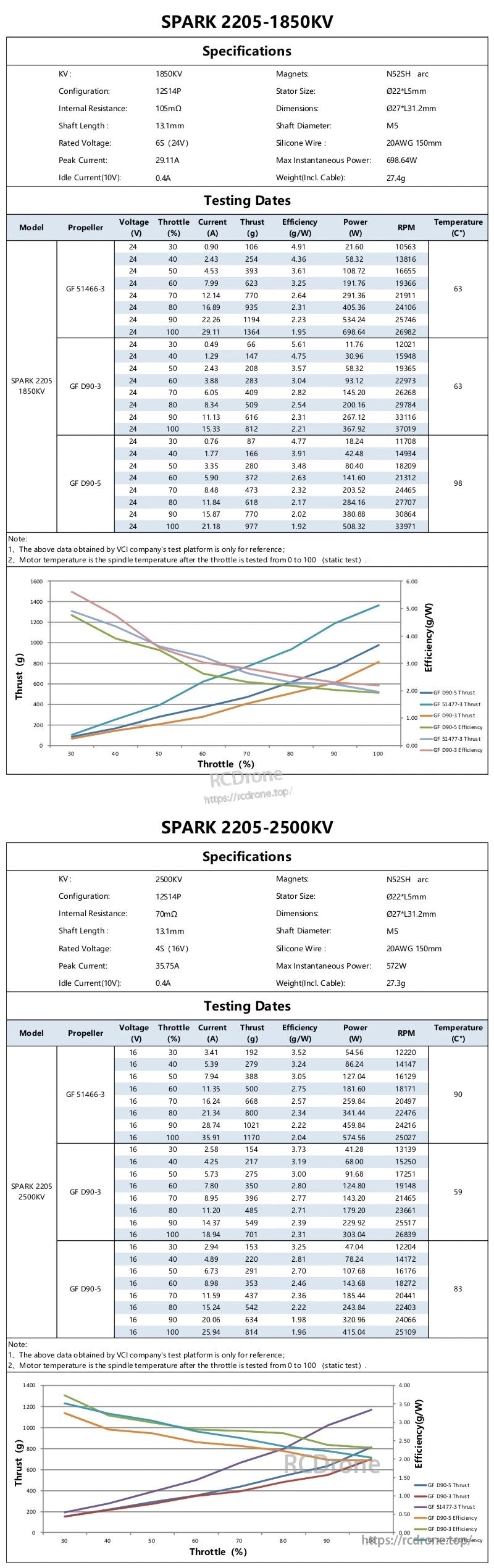

دادههای آزمایشی (نکات منتخب)
SPARK 2205-1850KV (24V)
| پروپیلر | گاز | جریان (A) | نیرو (g) | بازدهی (g/W) | توان (W) | RPM | دما (°C) |
|---|---|---|---|---|---|---|---|
| GF 51466-3 | 100% | 29.11 | 1364 | 1.95 | 698.64 | 26982 | 63 |
| GF D90-3 | 100% | 15.33 | 812 | 2.21 | 367.92 | 37019 | 63 |
| GF D90-5 | 100% | 21.18 | 977 | 1.92 | 508.32 | 33971 | 98 |
اسپارک 2205-2500KV (16V)
| پروپیلر | گاز | جریان (A) | نیرو (g) | کارایی (g/W) | توان (W) | RPM | دما (°C) |
|---|---|---|---|---|---|---|---|
| GF 51466-3 | 100% | 35.91 | 1170 | 2.04 | 574.56 | 25027 | 90 |
| GF D90-3 | 100% | 18.94 | 701 | 2.31 | 303.04 | 26839 | 59 |
| GF D90-5 | 100% | 25.94 | 814 | 1.96 | 415.04 | 25109 | 83 |
توجه: دادههای آزمایش برای مرجع ارائه شده است.مقادیر دما دمای اسپیندل پس از آزمایش گاز از 0 تا 100 (آزمایش استاتیک).
جزئیات
اندازه موتور فشرده Ø27 × 31.2 میلیمتر با شفت M5 و الگوی نصب 4×M3 مناسب برای فریمهای FPV 5 اینچی رایج است.
برگههای مشخصات مرجع و نکات آزمایش میزی به مقایسه نسخههای 1850KV و 2500KV برای تنظیم پروپ و باتری شما کمک میکند.
