موتور براشلس VCI SPARK 2306.5 با ۱۹۵۰KV/۲۸۰۰KV برای کوادکوپتر FPV، شفت M5، نصب ۱۶ میلیمتری
موتور براشلس VCI SPARK 2306.5 با ۱۹۵۰KV/۲۸۰۰KV برای کوادکوپتر FPV، شفت M5، نصب ۱۶ میلیمتری
VCI
قیمت عادی
$20.45 USD
قیمت عادی
قیمت فروش
$20.45 USD
قیمت واحد
مطابق
Taxes included.
حمل و نقل هنگام تسویه حساب محاسبه می شود.
در دسترس بودن پیکاپ بارگیری نشد
بررسی کلی
موتور بیبرس VCI SPARK 2306.5 در دو گزینه KV (1950KV یا 2800KV) برای ساخت کوادکوپتر FPV ارائه شده است. این موتور از شفت 5 میلیمتری (M5)، الگوی نصب 4x M3 و سیمهای موتور 20AWG استفاده میکند.
ویژگیهای کلیدی
- گزینههای KV موجود: 1950KV یا 2800KV
- پیکربندی 12S14P با آهنرباهای قوس N52SH
- شفت M5 و 4x سوراخ نصب با فاصله مساوی (الگوی 16 میلیمتری)
- سیم سیلیکونی 20AWG، طول سیم 150 میلیمتر
مشخصات
مکانیکی (عمومی)
| اندازه موتور | قطر 28.7 میلیمتر x 31.9 میلیمتر |
| اندازه استاتور | قطر 23 میلیمتر x 6.5mm |
| قطر شفت | M5 |
| طول شفت | 13mm |
| نصب | الگوی 4x M3، 16mm (فاصله مساوی) |
| سیم | سیم سیلیکونی 20AWG، 150mm |
| پیکربندی | 12S14P |
| مغناطیسها | N52SH قوس |
برق (با گزینه KV)
| پارامتر | SPARK 2306.5-1950KV | SPARK 2306.5-2800KV |
|---|---|---|
| KV | 1950KV | 2800KV |
| مقاومت داخلی | 60 میلیاهم | 35 میلیاهم |
| ولتاژ نامی | 6S (24V) | 4S (16V) |
| جریان اوج | 41.24A | 52.78A |
| جریان بیبار (10V) | 1.0A | 1.5A |
| حداکثر توان لحظهای | 989.76W | 844.48W |
| وزن (شامل کابل) | 32.2g | 32.6g |

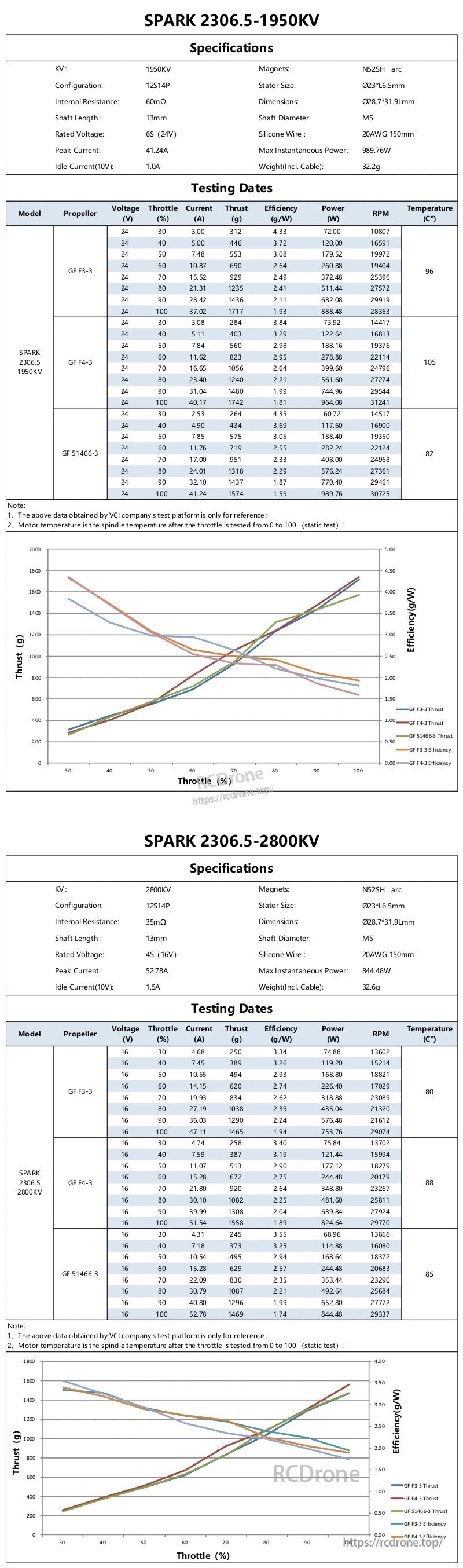

نکات برجسته دادههای آزمایش (آزمایش استاتیک)
SPARK 2306.5-1950KV @ 24V
- GF F3-3 @ 100%: 37.02A، 1717g نیروی رانش، 888.48W، 28363 RPM، 96C
- GF F4-3 @ 100%: 40.17A، 1742g نیروی رانش، 964.08W، 31241 RPM، 105C
- GF 51466-3 @ 100%: 41.24A، 1574g نیروی رانش، 989.76W، 30725 RPM، 82C
SPARK 2306.5-2800KV @ 16V
- GF F3-3 @ 100%: 47.11A، 1465g نیروی رانش، 753.76W، 29074 RPM، 80C
- GF F4-3 @ 100%: 51.54A، 1558g نیروی رانش، 824.64W، 29770 RPM، 88C
- GF 51466-3 @ 100%: 52.78A، 1469g نیروی رانش، 844.48W، 29337 RPM، 85C
یادداشتها
- دادههای آزمایش فوق توسط پلتفرم آزمایش شرکت VCI بهدست آمده و برای مرجع است.
- دمای موتور دمای اسپیندل است پس از آزمایش گاز از 0 تا 100 (آزمایش استاتیک).
برای کمک به انتخاب بین 1950KV و 2800KV برای ساخت شما، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات

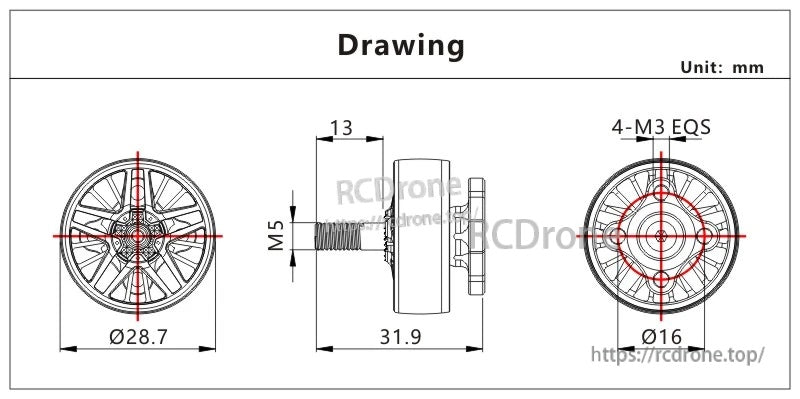

طراحی شده برای فریمهای رایج FPV، طرح 2306.5 از الگوی نصب 16mm 4×M3، یک شفت M5 و بدنه موتور جمع و جور 28.7×31.9mm استفاده میکند.
جدولهای عملکرد گزینههای 1950KV (6S) و 2800KV (4S) را مقایسه میکنند، از جمله جریان، نیروی رانش، RPM و دما از آزمایش استاتیک.
