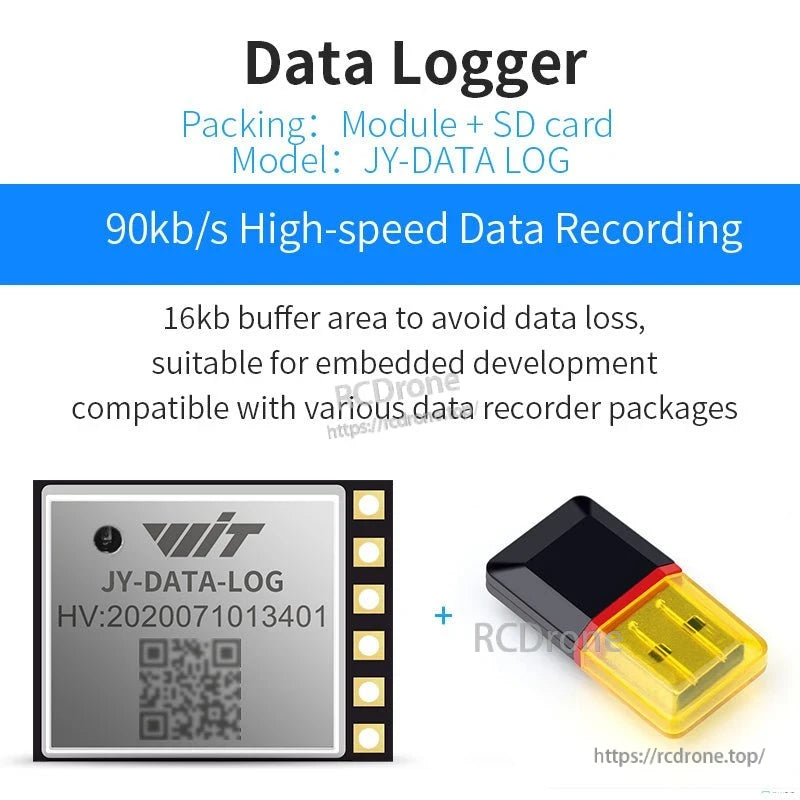

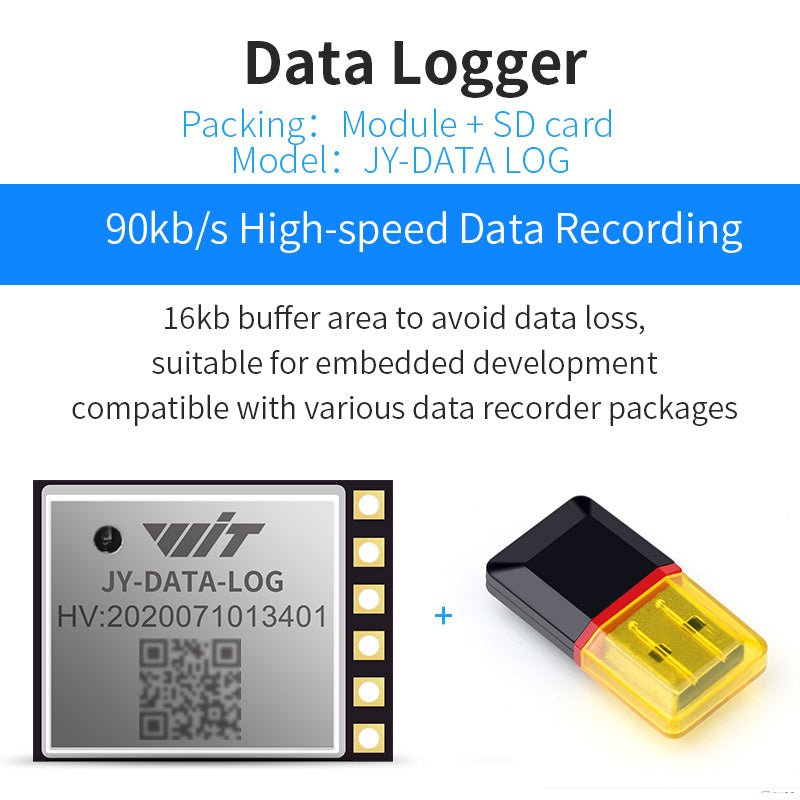

  • Serial data logger specification image with JY-DATA-LOG module and SD card reader, highlights 90kb/s and 16kb buffer
1 3

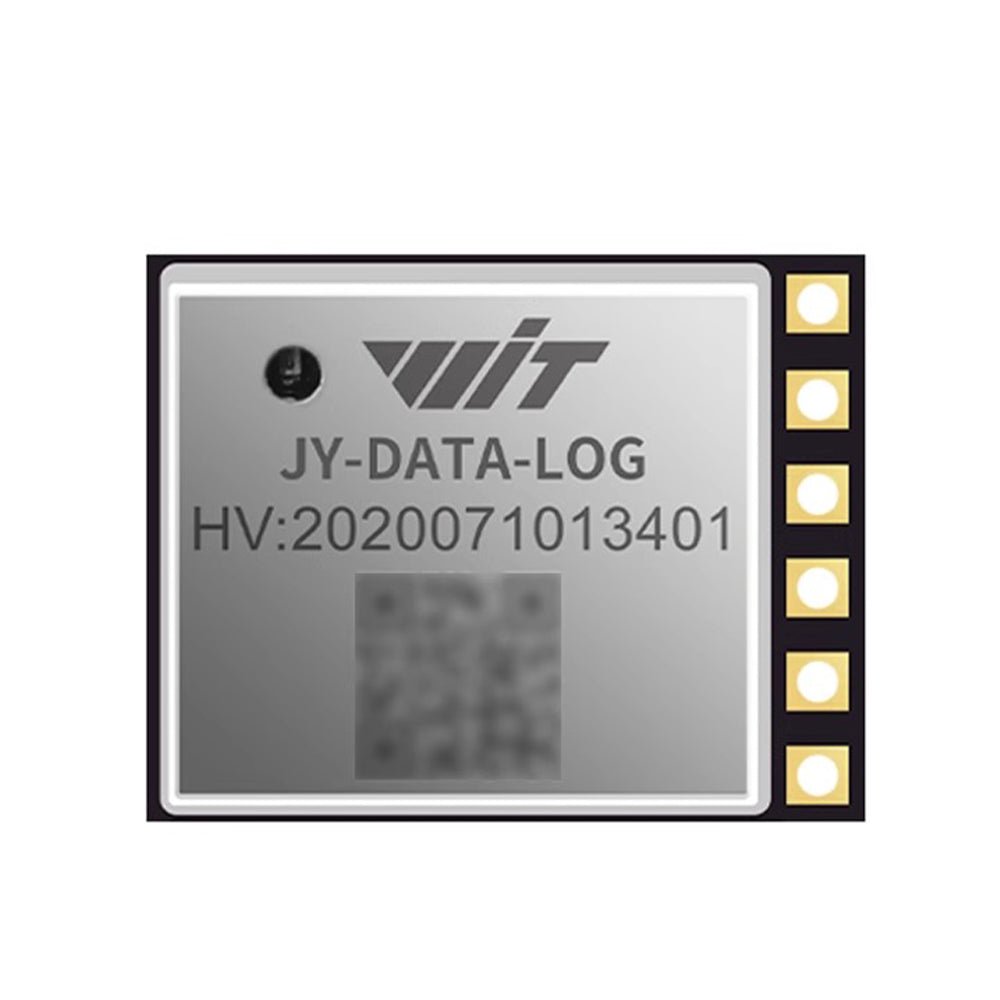

ماژول ضبط داده سریال WitMotion JY-DATA-LOG / JY-DATA-LOG-BLE، ثبت‌کننده SD کارت TTL، BLE5.0، ولتاژ ۳.۳ تا ۵ ولت

ماژول ضبط داده سریال WitMotion JY-DATA-LOG / JY-DATA-LOG-BLE، ثبت‌کننده SD کارت TTL، BLE5.0، ولتاژ ۳.۳ تا ۵ ولت

WitMotion

$39.02 USD
$39.02 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
سبک
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

ماژول ضبط داده‌های سری WitMotion JY-DATA-LOG برای ذخیره‌سازی داده‌های سری با سرعت بالا بر روی کارت SD طراحی شده است. این ماژول مانند یک "جعبه سیاه" عمل می‌کند: داده‌ها در فرمت TXT بر روی کارت SD ذخیره می‌شوند و پارامترها می‌توانند از طریق فایلی که تولید می‌شود، پیکربندی شوند config.txt . دو سبک در دسترس است: JY-DATA-LOG (استاندارد) و JY-DATA-LOG-BLE (نسخه بلوتوث/BLE).

ویژگی‌های کلیدی

  • ذخیره‌سازی داده‌های سری بر روی کارت SD (لاگ‌گر کارت SD با سرعت بالا)
  • حافظه/کش بزرگ 16KB برای کمک به جلوگیری از از دست رفتن داده‌ها (به عنوان "منطقه بافر بزرگ 16KB، جلوگیری از از دست رفتن داده‌ها" ذکر شده است)
  • فایل‌های ضبط شده در فرمت . TXT بر روی کارت SD ذخیره می‌شوند
  • در اولین روشن شدن با کارت SD وارد شده، ماژول config.txt تولید می‌کند (شامل پارامترهای نرخ باود و غیره)); نرخ باود ضبط‌کننده باید با نرخ باود IMU مطابقت داشته باشد
  • پیکربندی و نوشتن از طریق config.txt (نرخ باود، شماره‌گذاری بسته/فایل، محدودیت اندازه فایل)
  • محافظت از شیلد و چندین حالت نشانگر نوری (تحلیل آسان)
  • ضبط‌کننده SD بلوتوثی (JY-DATA-LOG-BLE): تغییر از راه دور از طریق بلوتوث؛ بلوتوث می‌تواند ضبط داده‌های زمان واقعی را مشاهده کرده و داده‌های شفاف را ارسال کند؛ می‌توان محدودیت اندازه فایل و زمان‌سنج داده را تنظیم کرد
  • نرم‌افزار PC برای کاربران فراهم شده است تا توسعه و آزمایش کنند

مشخصات

نام ضبط‌کننده SD با سرعت بالا
ولتاژ 3.3V~5V
جریان < 32mA
رابط پورت سری TTL
نرخ Baud (نسخه استاندارد) 2400-921600 (پیش‌فرض: 9600)
نرخ Baud (نسخه بلوتوث) 460800 (پیش‌فرض: 9600)
نرخ داده (نسخه استاندارد) 90KB/s
نرخ داده (نسخه بلوتوث) 46KB/s
ابعاد (نسخه استاندارد) 19*15*4.4mm
ابعاد (نسخه بلوتوث) 25*15*4.6mm
وزن (نسخه استاندارد) 1.7g
وزن (نسخه بلوتوث) 1.9g
فاصله پد (نشان داده شده) 2.54mm
علامت‌گذاری‌های مکانیکی (نشان داده شده) 0.9mm; 0.8mm

رابط (تعریف پین‌ها)

EN پین فعال‌سازی برق؛ برای کار کردن ماژول، به بالا بکشید؛ برای عدم کار کردن، به پایین بکشید
GND سیم زمین، منبع تغذیه منفی
VCC منبع تغذیه مثبت، ورودی 3.3-5V
TX پین ارسال TTL
RX پین دریافت TTL
D1 پین هشدار کش؛ در صورت کمتر بودن کش از 1KB بالا بکشید؛ در صورت بیشتر بودن کش از 1KB پایین بکشید

یادداشت‌های پیکربندی (config.txt)

  • خط پیکربندی نمونه نشان داده شده: baud=2,pack=1,FileSizeLimit:0
  • لیست Baud نشان داده شده: 0:2400, 1:4800, 2:9600, 3:19200, 4:38400, 5:57600, 6:115200, 7:230400, 8:460800
  • توضیح نشان داده شده (JY-DATA-LOG-BLE): baud=2 به معنی نرخ Baud 9600 است
  • توضیح نشان داده شده: pack=00006 به معنی این است که نام فایل ضبط شده بعدی LOG00006.TXT است (شماره سریال به طور خودکار بدون تغییر دستی افزایش می‌یابد)
  • توضیح نشان داده شده: FileSizeLimit=0 به این معنی است که اندازه فایل محدود نیست؛ اگر FileSizeLimit=1024, حداکثر 1K داده

برنامه‌ها

  • ثبت داده‌های سری TTL بر روی کارت SD برای حسگرها و کنترل‌کننده‌ها (e.g. , ضبط داده‌های سری IMU)
  • اشکال‌زدایی و ضبط داده‌های آزمایشی که در آن به یک ماژول ثبت داده SD کارت فشرده نیاز است

پشتیبانی

برای سوالات پیش‌فروش و کمک در پیکربندی، با https://rcdrone.top/ تماس بگیرید یا به ایمیل [email protected].

جزئیات

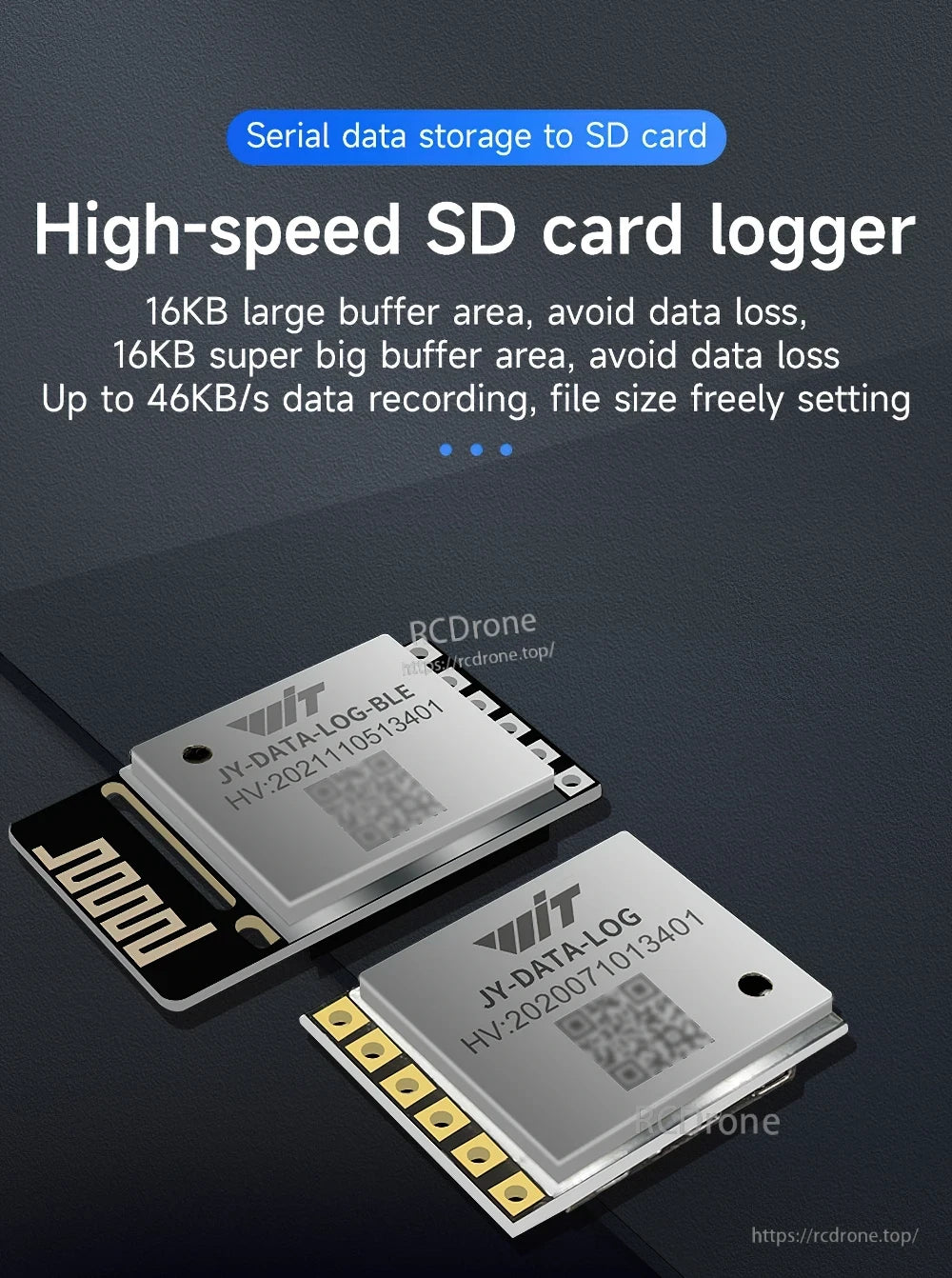

Promotional banner for WitMotion MEMS IMU applications in IoT monitoring, energy, mapping, and protectionWitMotion JY-DATA-LOG and JY-DATA-LOG-BLE high-speed TTL SD card serial data recorder modules

مدل استاندارد JY-DATA-LOG را برای ثبت داده‌های TTL با سیم انتخاب کنید، یا نسخه JY-DATA-LOG-BLE را برای کنترل بلوتوث/BLE اضافی.

Text callout explaining black-box logging: serial data saved as TXT files on SD card with auto config.txt

داده‌های سری ضبط شده به عنوان فایل‌های .TXT بر روی کارت SD ذخیره می‌شوند، با تنظیماتی که در یک config.txt فایل در اولین روشن شدن تولید می‌شود.

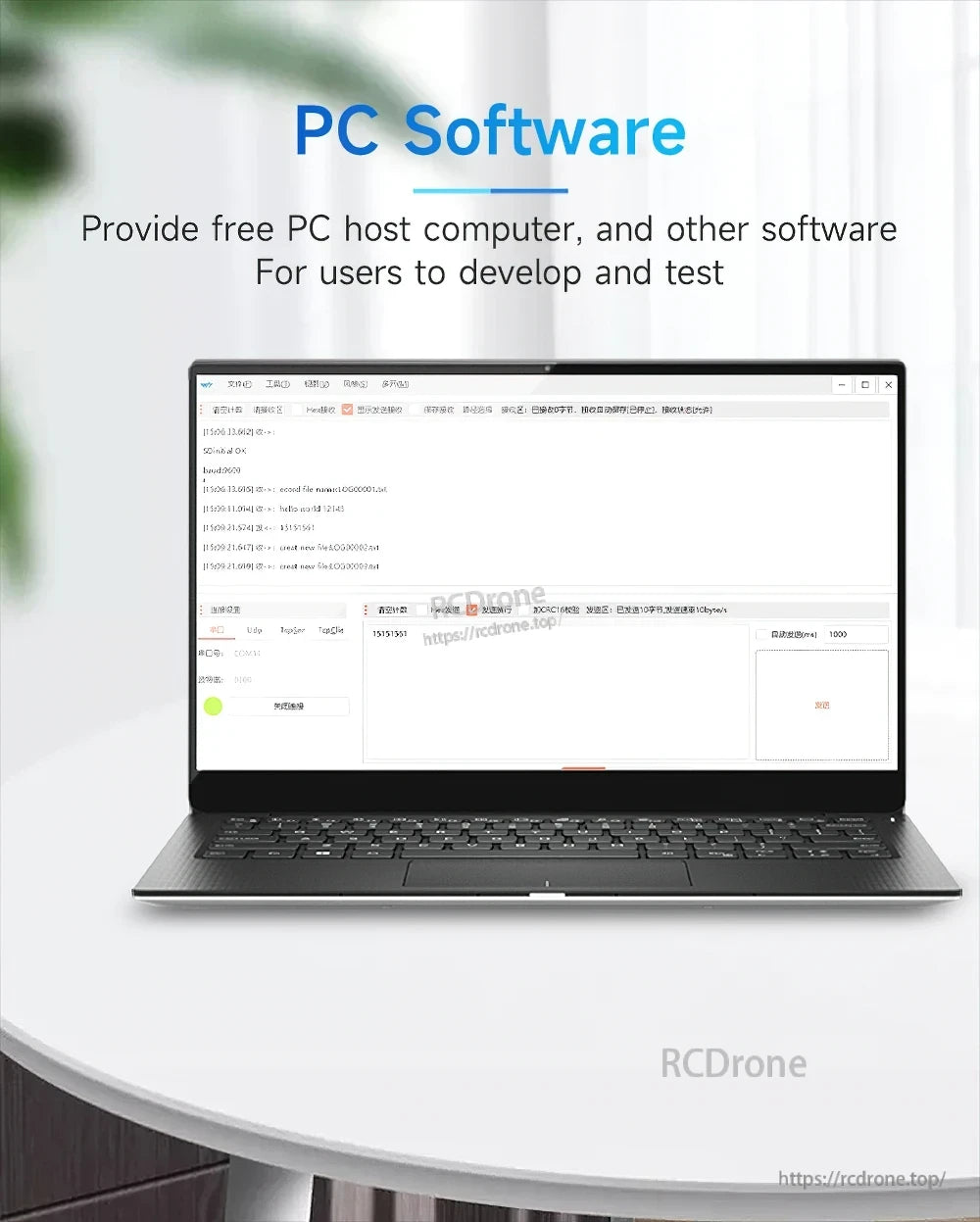

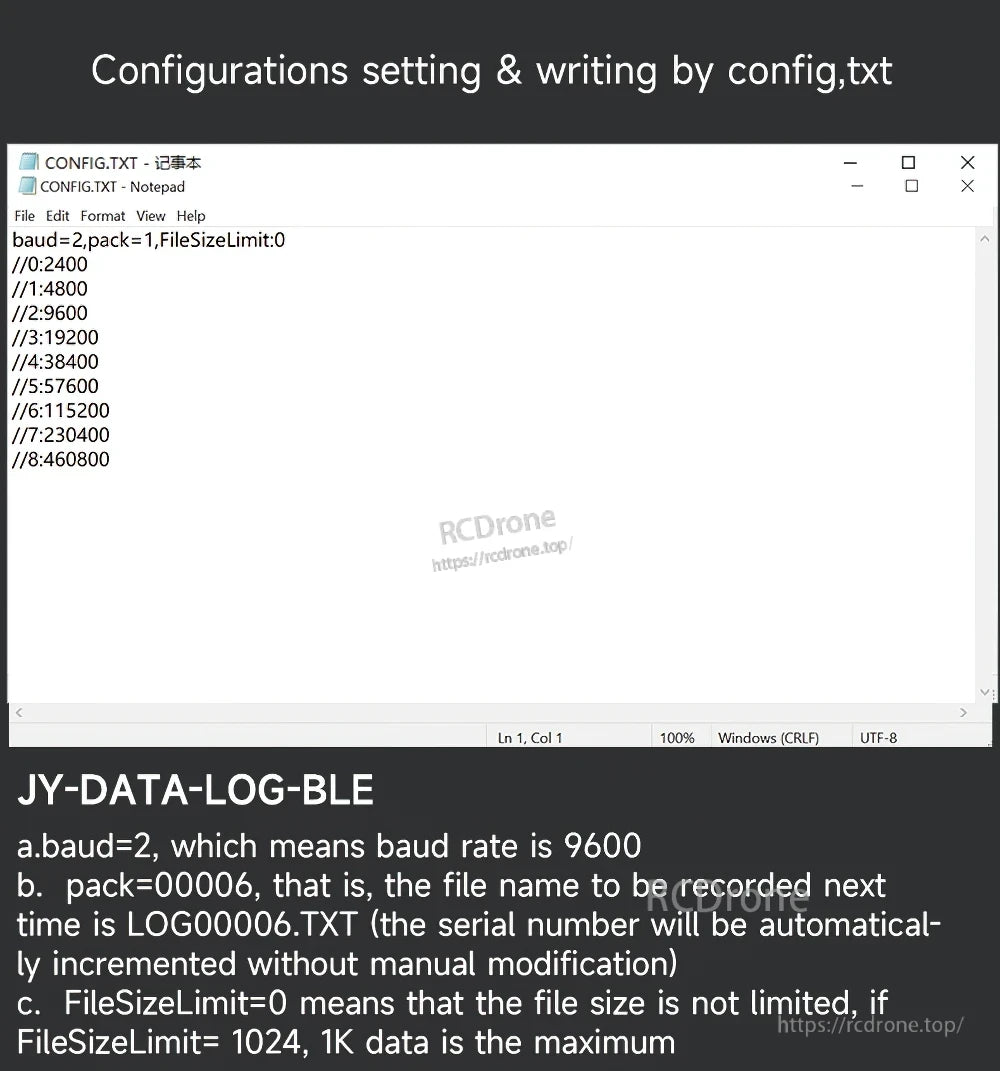

PC software screen for configuring and testing the WitMotion serial SD card data recorder via USB serialCONFIG.TXT example for setting baud rate, file pack number, and FileSizeLimit on the JY-DATA-LOG-BLE

راه‌اندازی سریع با ویرایش config.txt برای نرخ باود، شماره‌های فایل ثبت خودکار و محدودیت‌های اندازه فایل اختیاری انجام می‌شود.

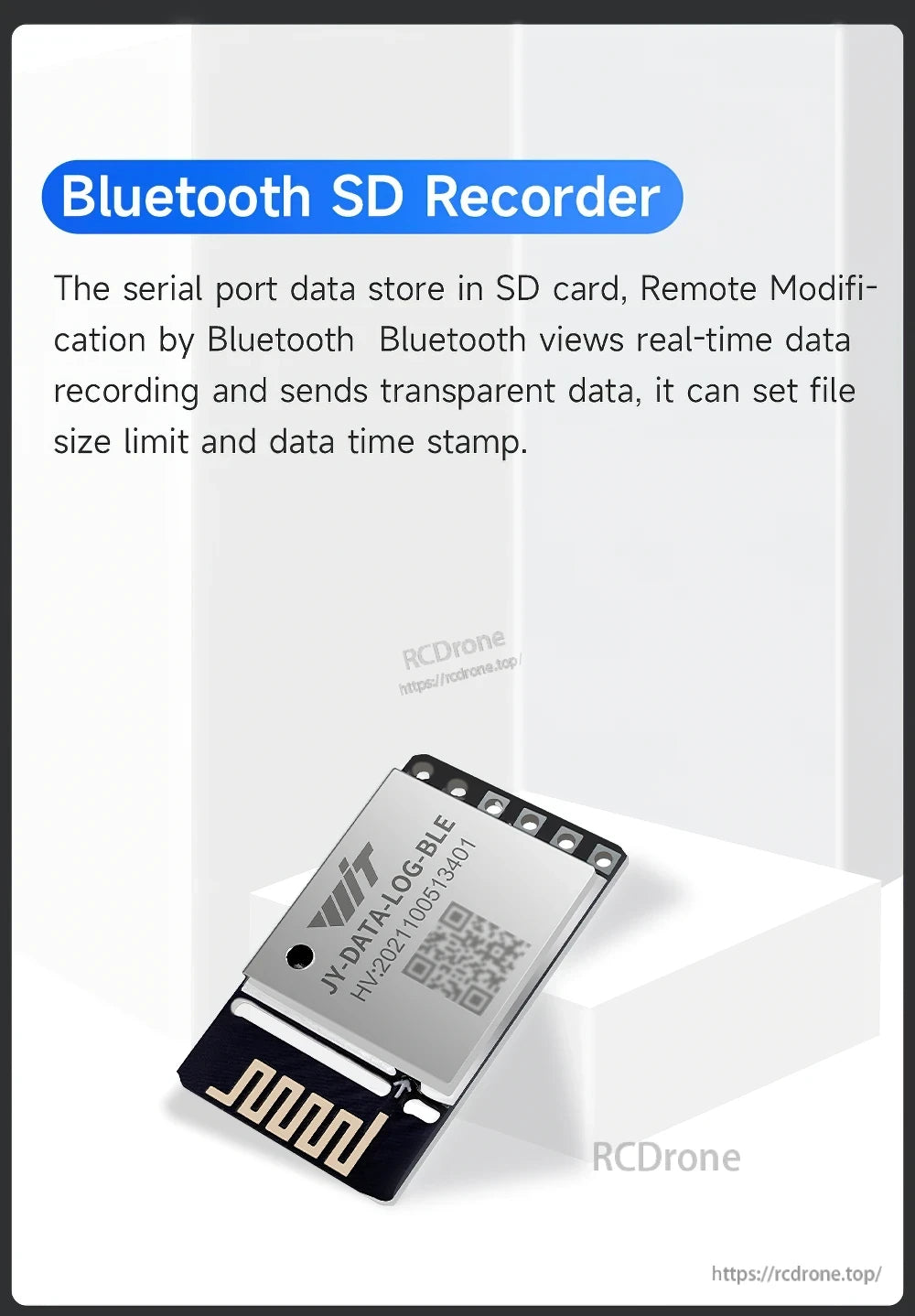

Bluetooth SD recorder overview for JY-DATA-LOG-BLE with BLE5.0 remote settings and real-time data viewing

بلوتوث/BLE به شما این امکان را می‌دهد که پارامترهای ثبت را به‌طور از راه دور تنظیم کنید و وضعیت ضبط را در حین نوشتن داده‌ها بر روی کارت SD نظارت کنید.

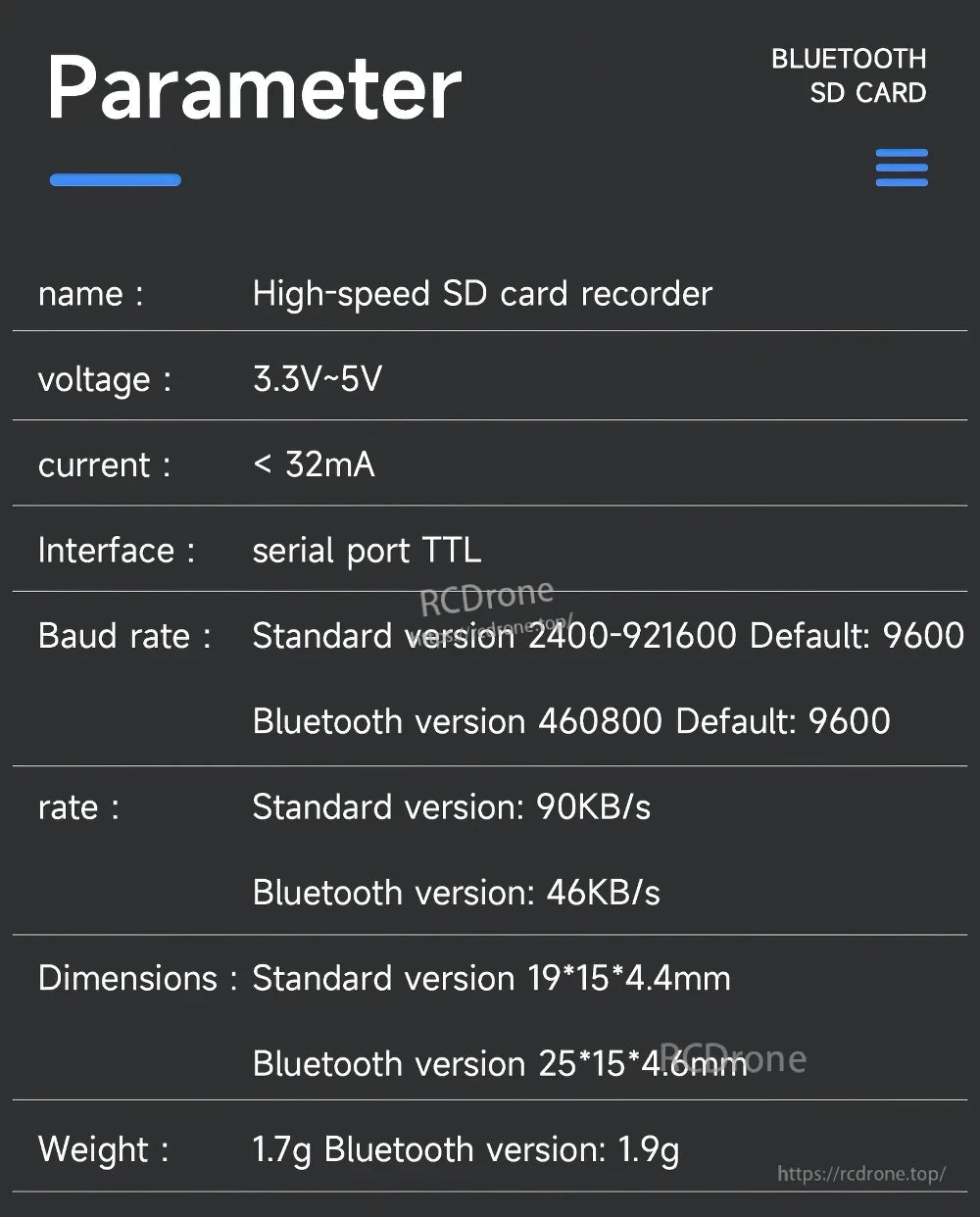

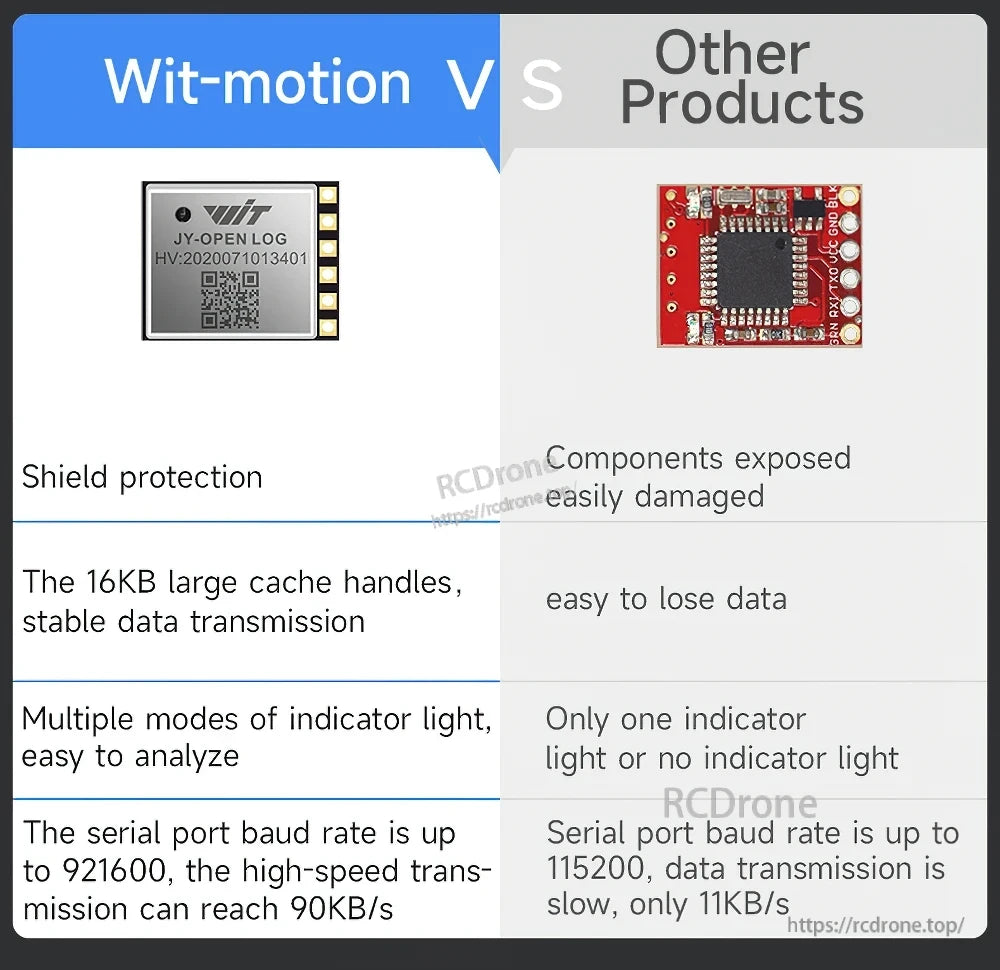

Comparison graphic highlighting shielded design, 16KB cache, indicator LEDs, and higher baud support vs othersParameter table for high-speed SD card recorder: 3.3–5V, TTL serial, <32mA, baud rates and data rates

مشخصات الکتریکی و عملکرد شامل 3.منبع 3–5V، رابط سریال TTL و امتیازهای خاص نسخه‌ای برای baud و throughput.

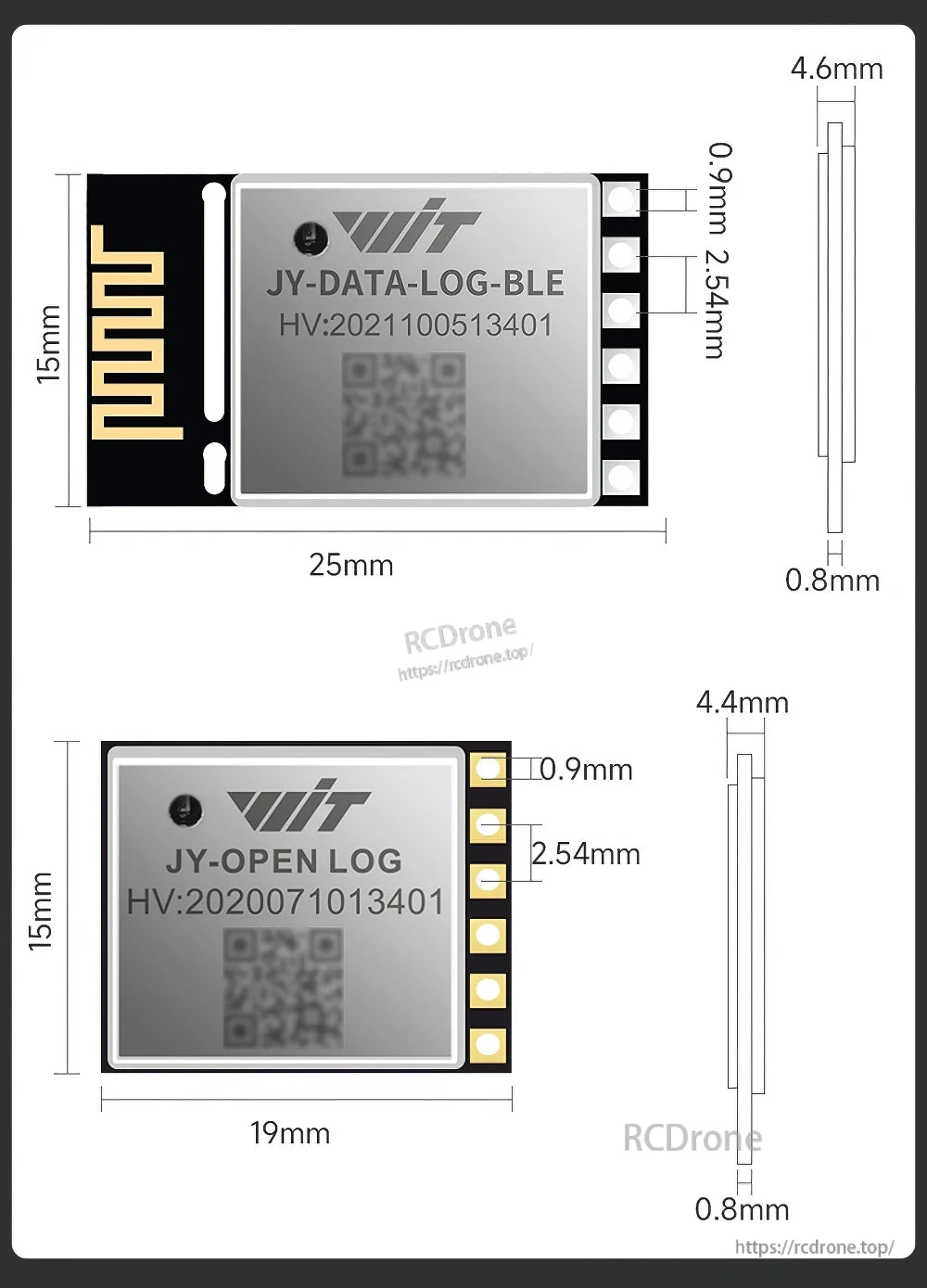

Mechanical dimensions for JY-DATA-LOG vs JY-DATA-LOG-BLE modules, including length, width, thickness, and pad pitch

ابعاد جمع و جور ادغام را آسان می‌کند: نسخه‌های استاندارد و BLE در طول و ضخامت متفاوت هستند در حالی که فاصله پد 2.54 میلی‌متر را حفظ می‌کنند.

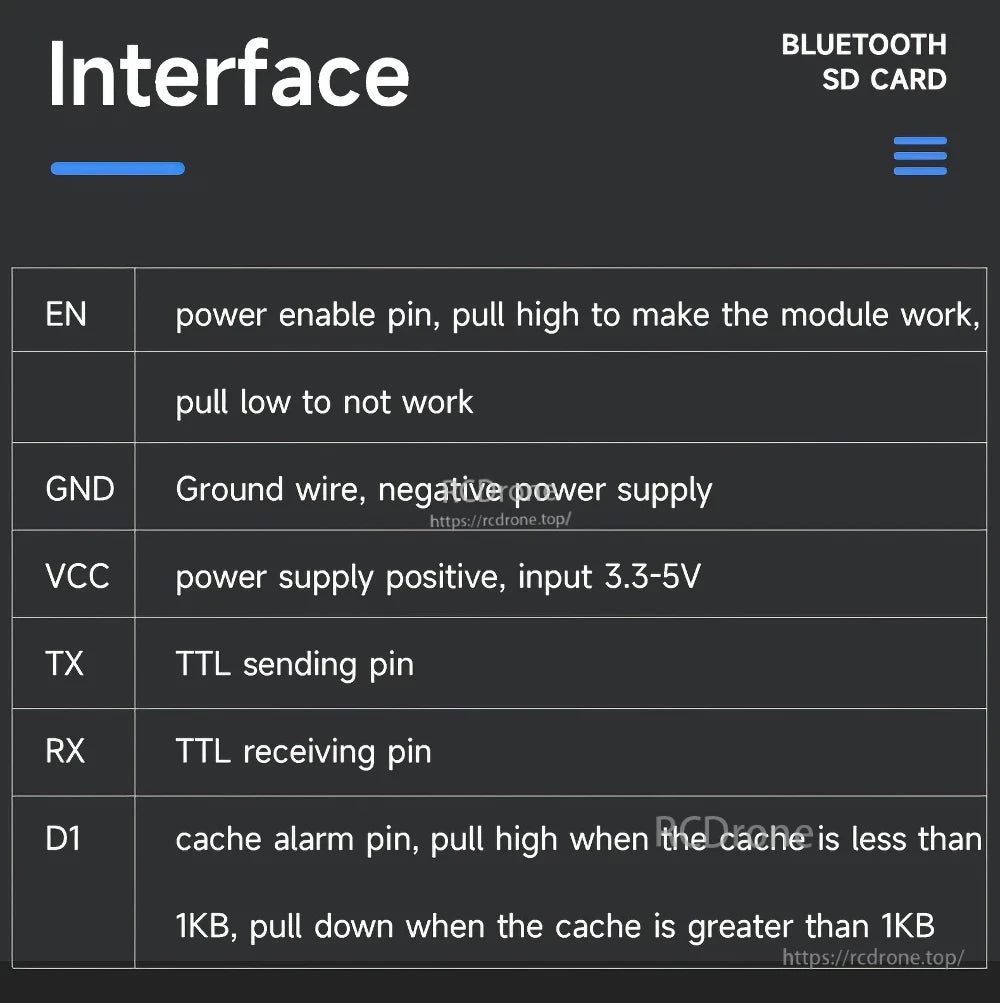

TTL pin definitions for the SD card logger module: EN, GND, VCC, TX, RX, and D1 cache alarm output

تعریف‌های واضح پین‌ها سیم‌کشی را ساده می‌کند: قدرت، UART TX/RX، کنترل فعال‌سازی و خروجی نشانگر هشدار کش همه جدا شده‌اند.

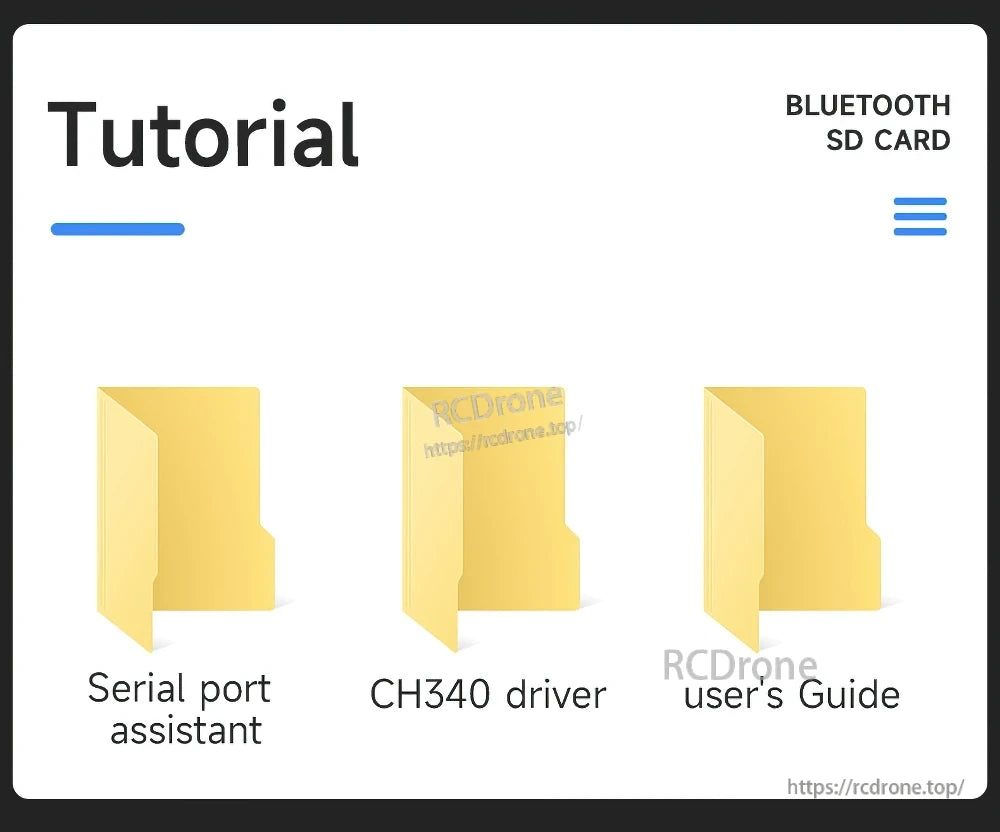

Download/tutorial menu listing serial port assistant, CH340 driver, and user guide for the SD card recorderQA and reliability test montage including high-temperature aging, salt spray, simulated transport, and turntable testingManufacturing process collage: PCBA fabrication, SMT, reflow soldering, automatic inspection, QC, and X-ray sampling
