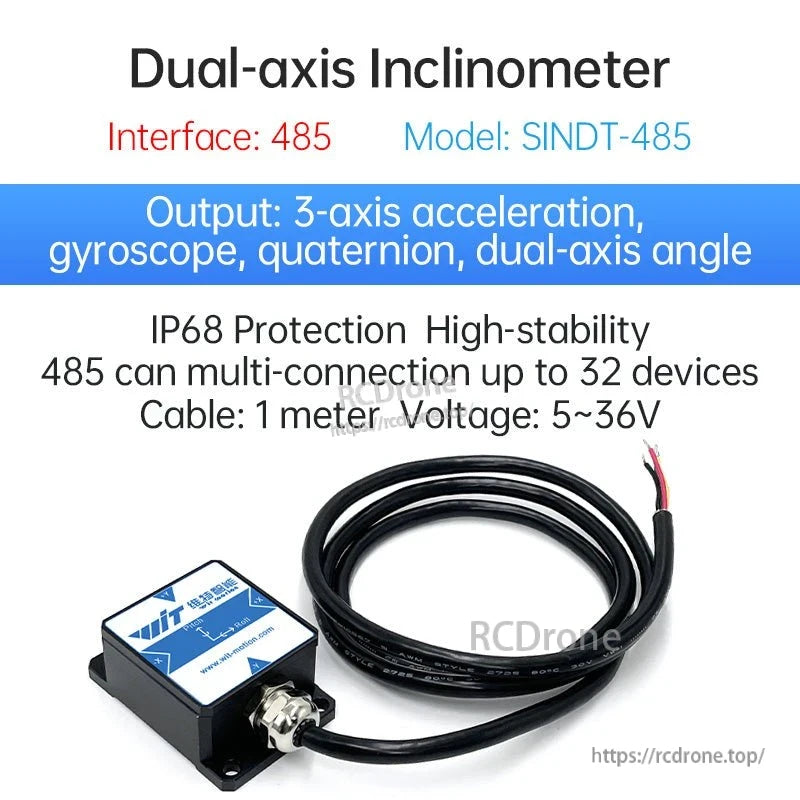

سنسور شیب دو محوره WitMotion SINDT برای اتوماسیون صنعتی، MPU6050 با فرکانس 200 هرتز، IP67، دقت 0.05°
سنسور شیب دو محوره WitMotion SINDT برای اتوماسیون صنعتی، MPU6050 با فرکانس 200 هرتز، IP67، دقت 0.05°
WitMotion
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
سنسور شیب دو محوره WitMotion SINDT برای اندازهگیری سطح/شیب/زاویه در کنترل اتوماسیون صنعتی و اندازهگیری وضعیت پلتفرم طراحی شده است. این سنسور از یک الگوریتم ادغام داخلی (شامل ادغام فیلتر کالمن) استفاده میکند و در یک محفظه آلومینیومی ضد آب IP67 ساخته شده است تا در شرایط سخت صنعتی عملکرد پایداری داشته باشد.

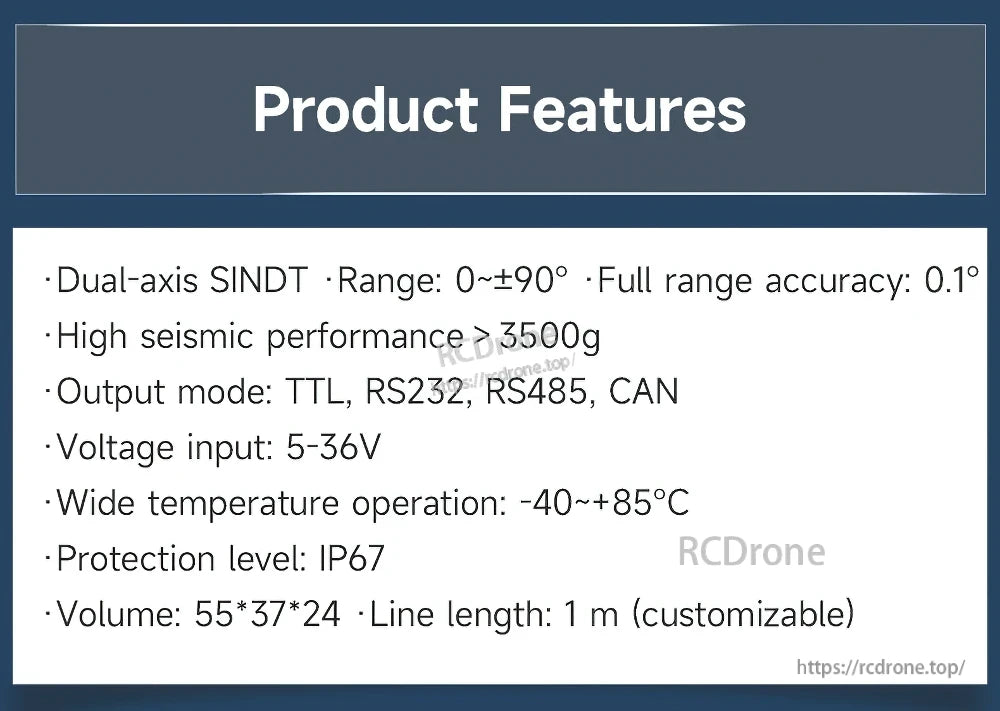

ویژگیهای کلیدی
- سنسور شیب دو محوره برای اندازهگیری سطح/شیب/زاویه
- الگوریتم ادغام فیلتر کالمن داخلی

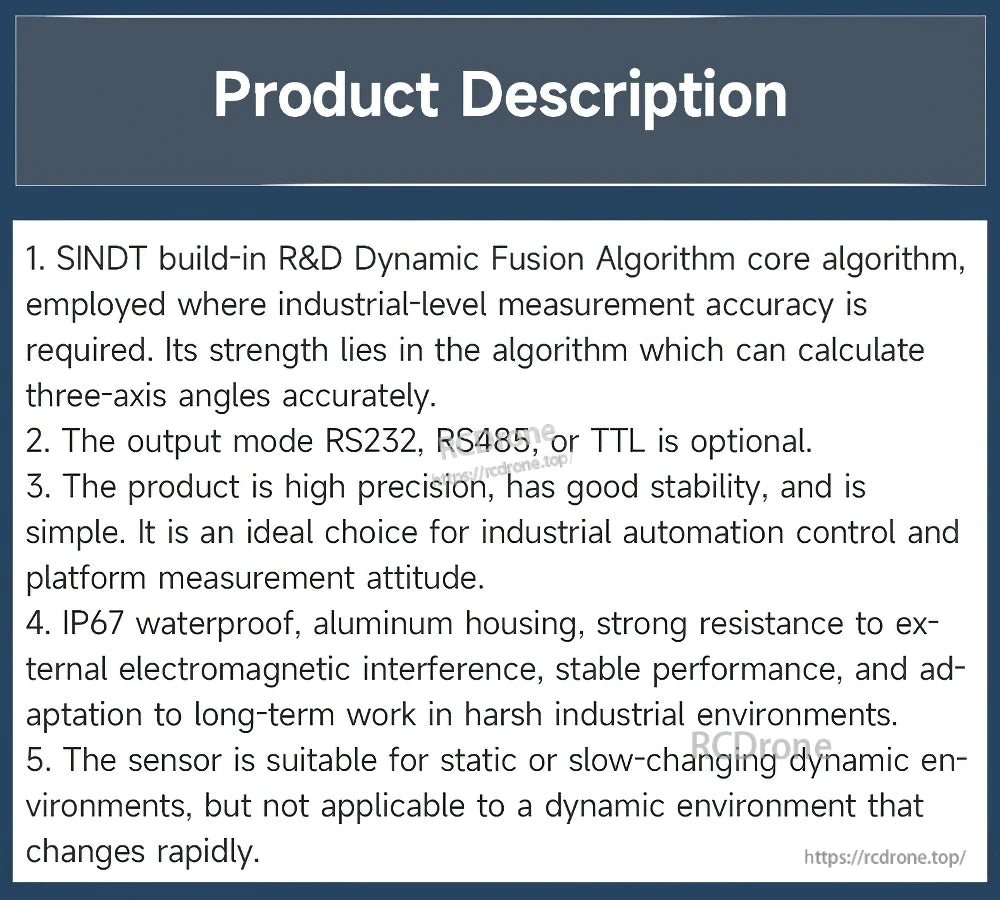

- الگوریتم هسته ادغام دینامیک R&D SINDT (پشتیبانی از محاسبه دقیق زاویه سهمحوره)
- دقت استاتیک: 0.05°
- دقت دینامیک: 0.1°

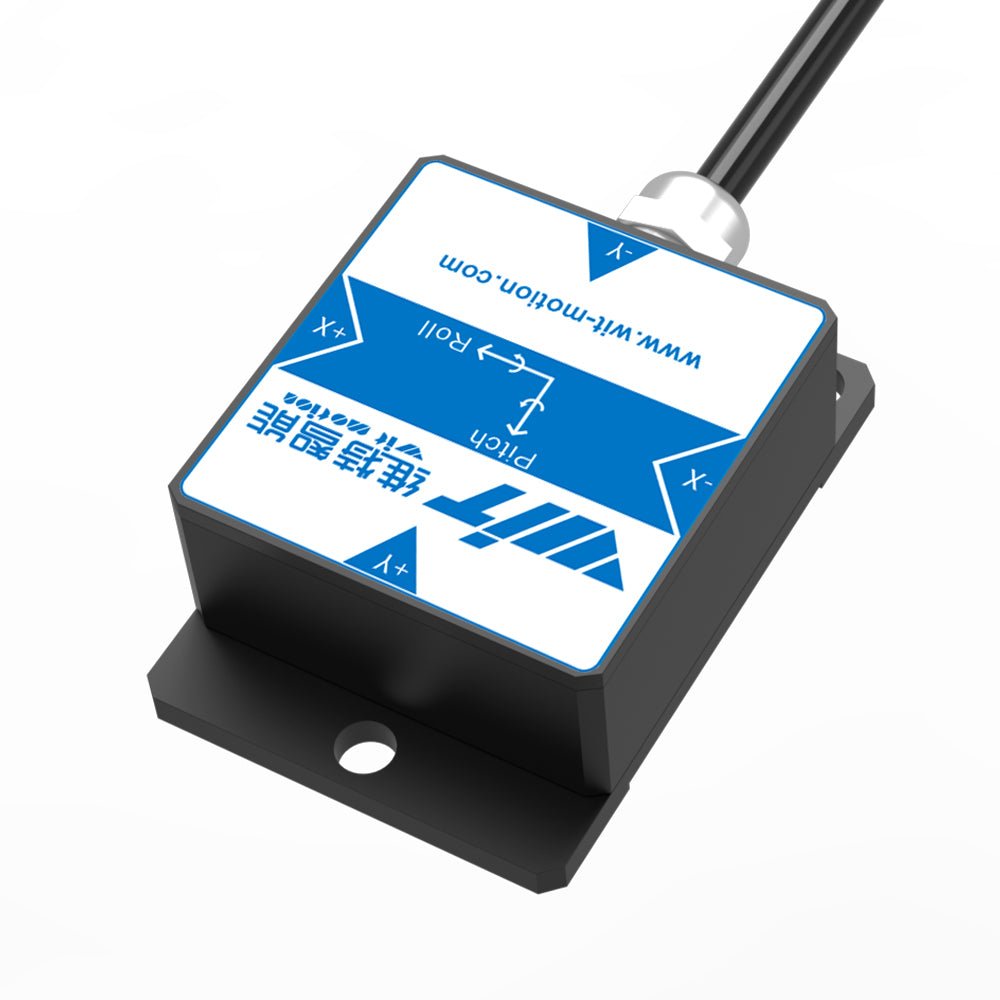

- سطح حفاظت: IP67; پوسته آلومینیومی
- عملکرد در دمای وسیع: -40 تا +85°C
- عملکرد لرزهای بالا: > 3500g
- نرمافزار PC ارائه شده است (برای توسعه و آزمایش)

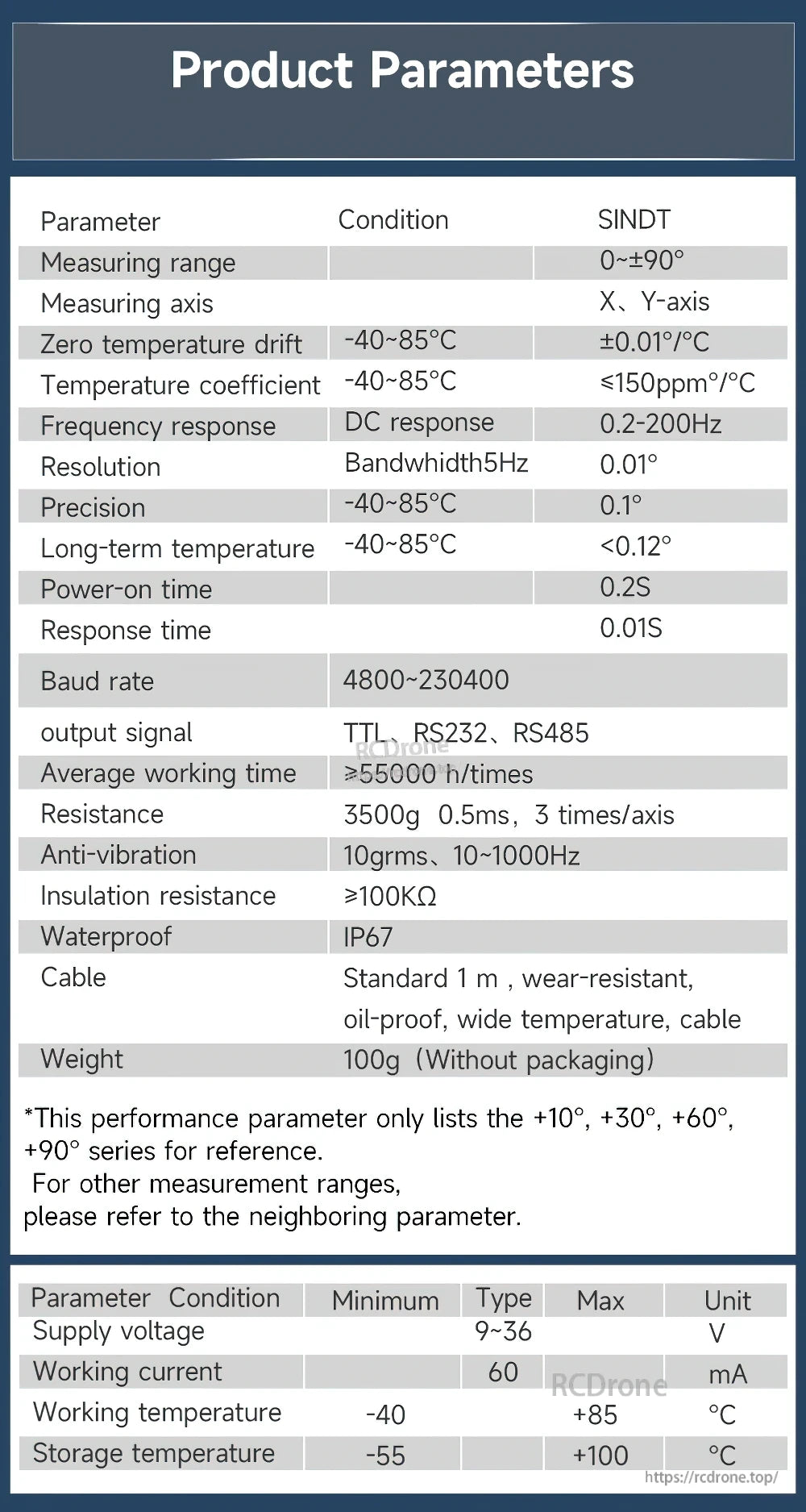

مشخصات
| سری | SINDT |
| دامنه اندازهگیری | 0 تا ±90° |
| محور اندازهگیری | محور X، محور Y |
| دقت استاتیک | 0.05° |
| دقت دینامیک | 0.1° |
| دقت در کل دامنه | 0.1° |
| وضوح (پهنای باند 5 هرتز) | 0.01° |
| پاسخ فرکانسی (پاسخ DC) | 0.2 تا 200 هرتز |
| زمان روشن شدن | 0.2 ثانیه |
| زمان پاسخ | 0.01 s |
| نرخ Baud | 4800 تا 230400 |
| سیگنال خروجی (فهرست شده) | TTL، RS232، RS485 |
| حالت خروجی (فهرست شده) | TTL، RS232، RS485، CAN |
| ولتاژ ورودی (فهرست شده) | 5 تا 36 ولت |
| ولتاژ تأمین (نوع) | 9 تا 36 ولت |
| جریان کاری (نوع) | 60 میلیآمپر |
| دمای کاری | -40 تا +85°C |
| دمای ذخیرهسازی | -55 تا +100°C |
| انحراف دمای صفر (-40 تا +85°C) | ±0.01°/°C |
| ضریب دما (-40 تا +85°C) | ≤ 150 ppm/°C |
| دمای بلندمدت (-40 تا +85°C) | < 0.12° |
| زمان کار متوسط | ≥ 55000 ساعت/بار |
| مقاومت | 3500 گرم، 0.5 میلیثانیه، 3 بار/محور |
| ضد لرزش | 10 گرمی، 10 تا 1000 هرتز |
| مقاومت عایق | ≥ 100 کیلو اهم |
| مقاوم در برابر آب | IP67 |
| بدنه | بدنه آلومینیومی |
| حجم (لیست شده) | 55*37*24 |

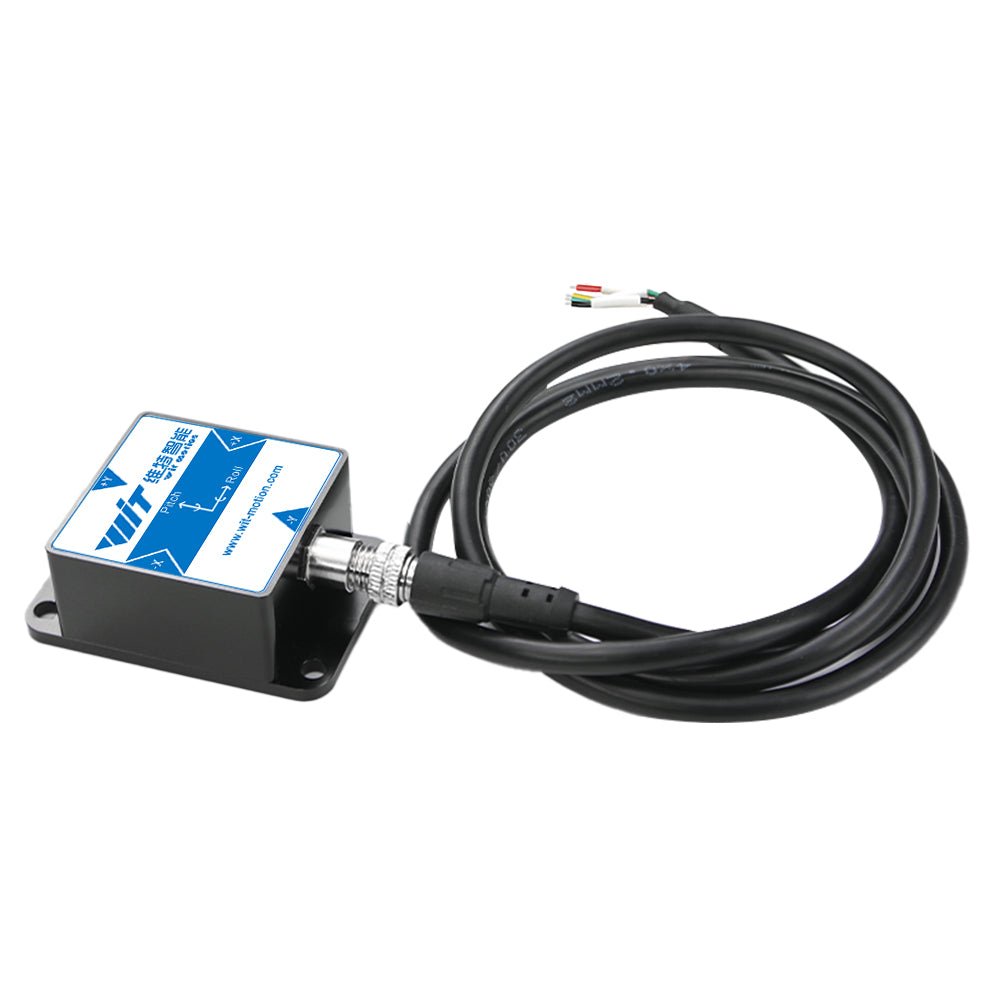

| کابل | استاندارد 1 متر؛ مقاوم در برابر سایش؛ ضد روغن؛ کابل با دمای وسیع |
| طول خط (لیست شده) | 1 متر (قابل تنظیم) |
| وزن | 100 گرم (بدون بستهبندی) |

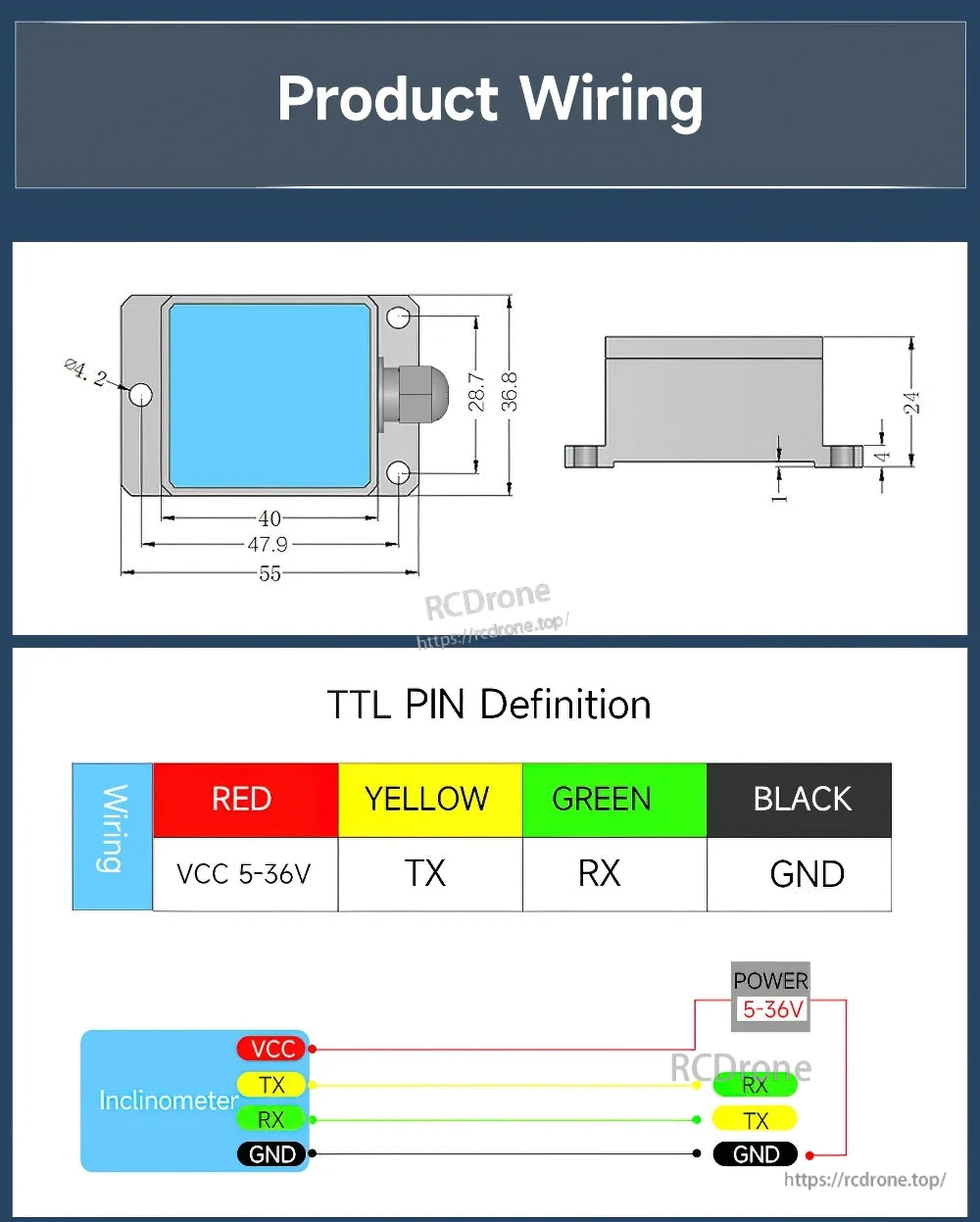

| نقشه مکانیکی (ابعاد انتخاب شده) | 55 میلیمتر؛ 47.9 میلیمتر؛ 40 میلیمتر؛ 36.8 میلیمتر؛ 28.7 میلیمتر؛ 24 میلیمتر؛ 4 میلیمتر؛ قطر سوراخ: φ4.2 |
توجه: یک یادداشت عملکرد نشان میدهد که سری پارامترهای لیست شده برای مرجع است: +10°، +30°، +60°، +90°. برای سایر دامنههای اندازهگیری، به مجموعه پارامترهای مجاور مراجعه کنید.
تعریف سیمکشی / پین (کد رنگ)

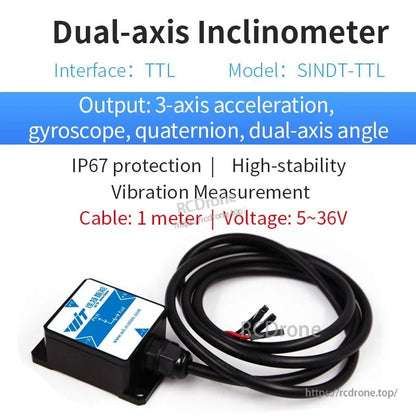

تعریف پین TTL
- قرمز: VCC 5–36V
- زرد: TX
- سبز: RX
- سیاه: GND

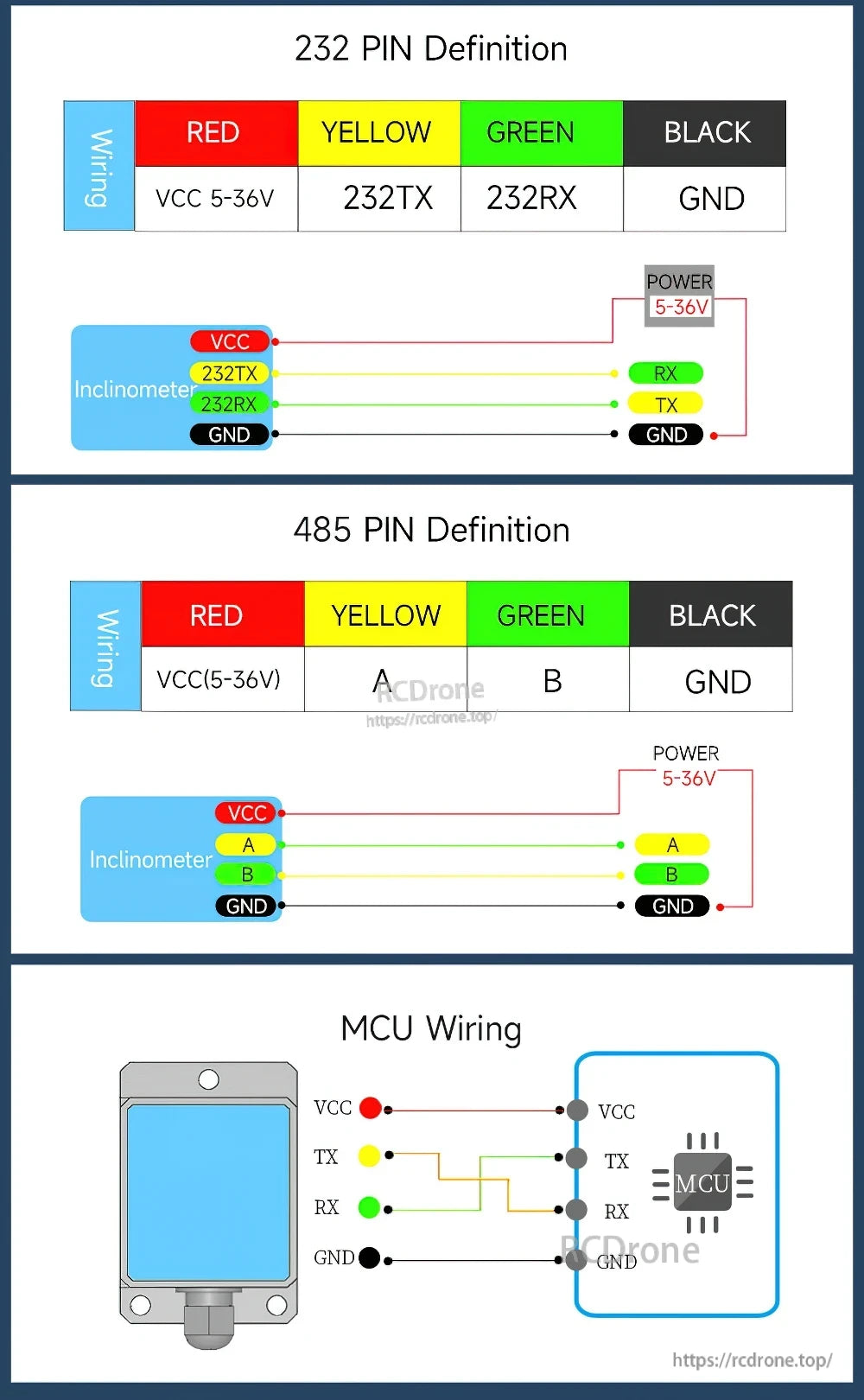

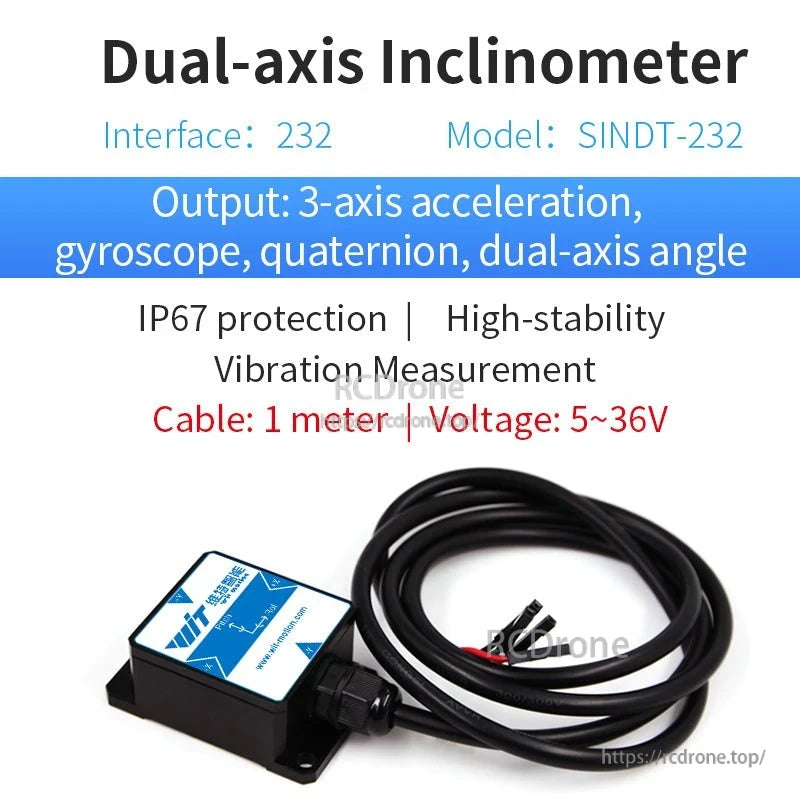

تعریف پین RS232
- قرمز: VCC 5–36V
- زرد: 232TX
- سبز: 232RX
- سیاه: GND
تعریف پین RS485
- قرمز: VCC (5–36V)
- زرد: A
- سبز: B
- سیاه: GND
کاربردها
- تجهیزات بالابر
- تجهیزات جرثقیل برج
- تجهیزات صفحه چرخشی انحرافی
- تنظیم شاسی خودرو
- تجهیزات پزشکی
- نظارت بر انحراف خورشیدی

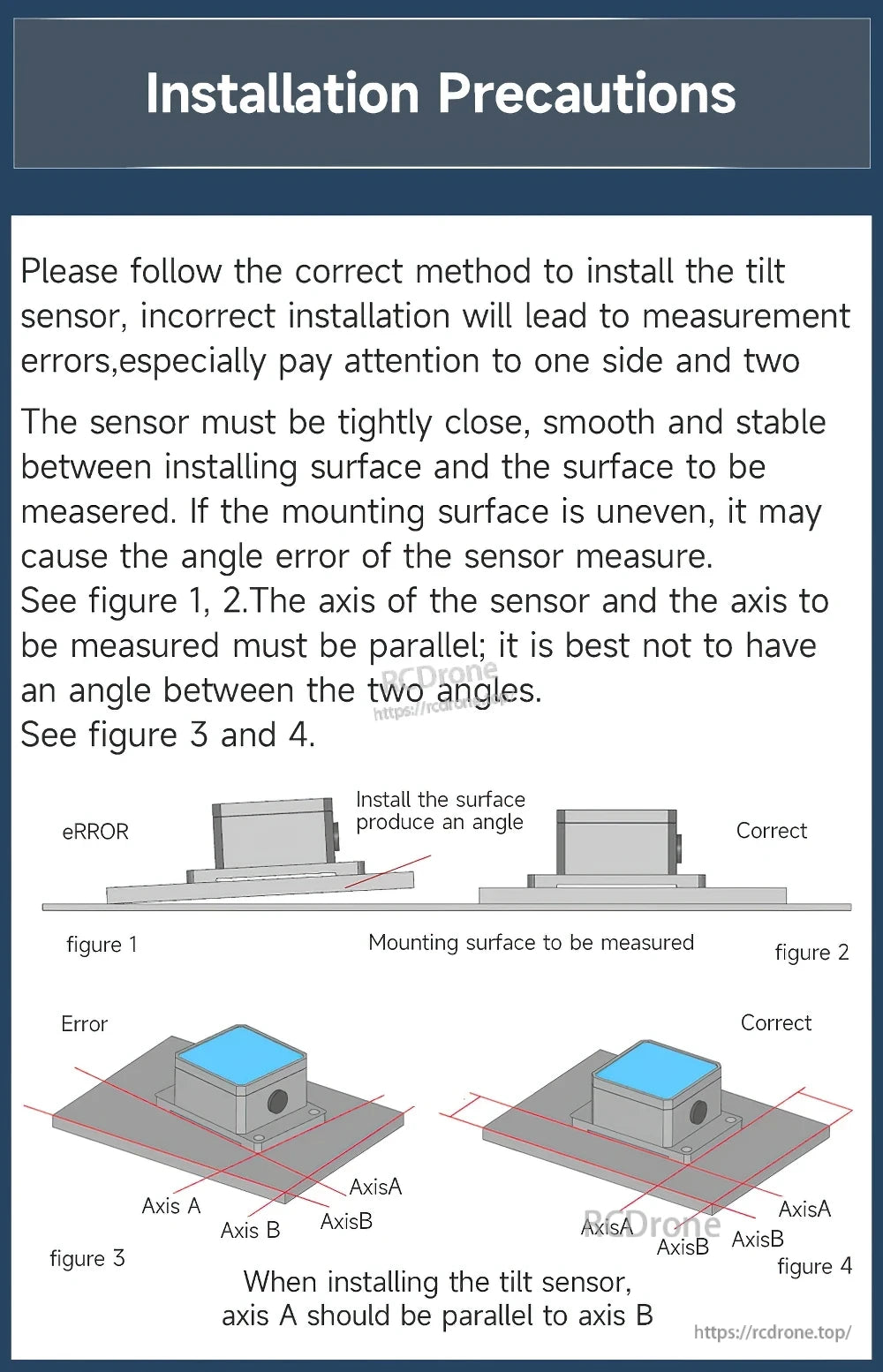

احتیاطهای نصب
- نصب با استفاده از روش صحیح؛ نصب نادرست میتواند باعث خطاهای اندازهگیری شود.
- سنسور باید به طور محکم بر روی یک سطح تماس صاف و پایدار نصب شود.
- اگر سطح نصب ناهموار باشد، ممکن است خطای اندازهگیری زاویه رخ دهد.
- محور سنسور و محور مورد اندازهگیری باید موازی باشند؛ بهتر است زاویهای بین این دو ایجاد نشود.

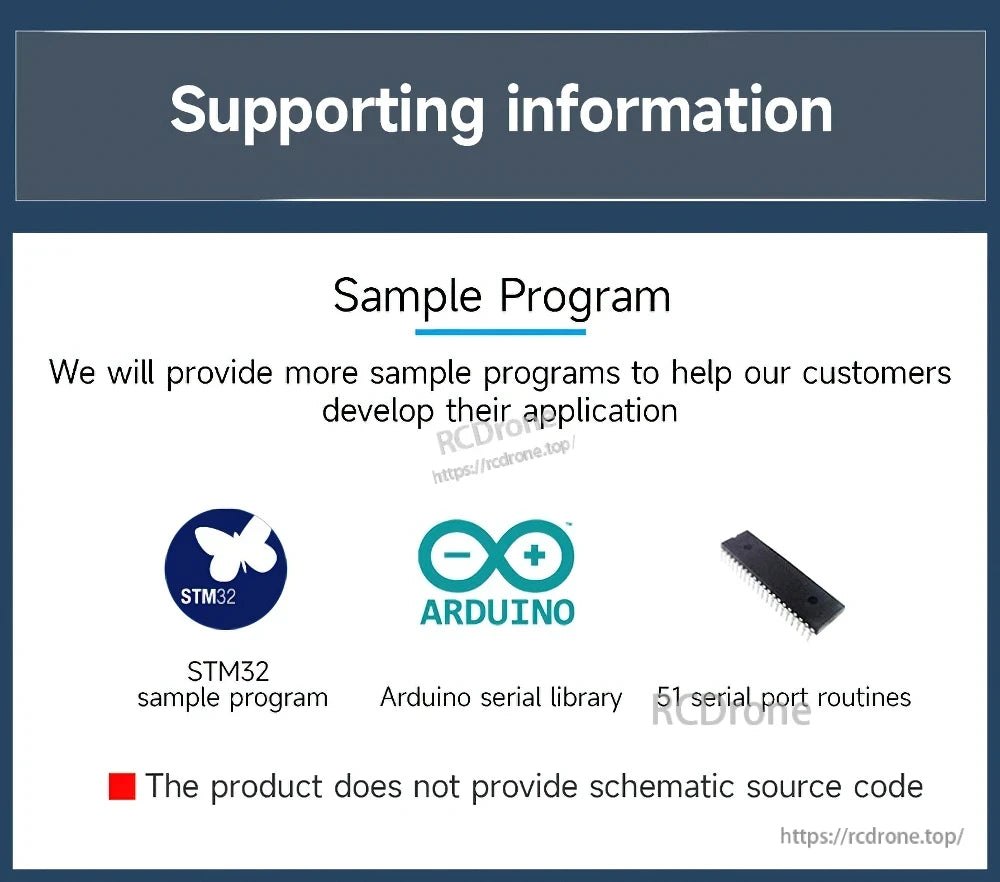

اطلاعات پشتیبانی
- برنامههای نمونه: برنامه نمونه STM32، کتابخانه سریال آردوینو، روالهای پورت سریال 51
- محصول کد منبع شماتیک را ارائه نمیدهد.
یادداشت سفارش
یادآوری گرم: ممکن است چندین SKU به عنوان راهنمای خرید برای سری سنسورهای مربوطه با پارامترهای مختلف در دسترس باشد. لطفاً قبل از ثبت سفارش، اطلاعات SKU را دوباره بررسی کنید.
پشتیبانی
برای کمک در انتخاب یا سوالات ادغام، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات
طراحی شده برای حسگرهای قابل اعتماد وضعیت و انحراف در پروژههای صنعتی و نظارت بر IoT.

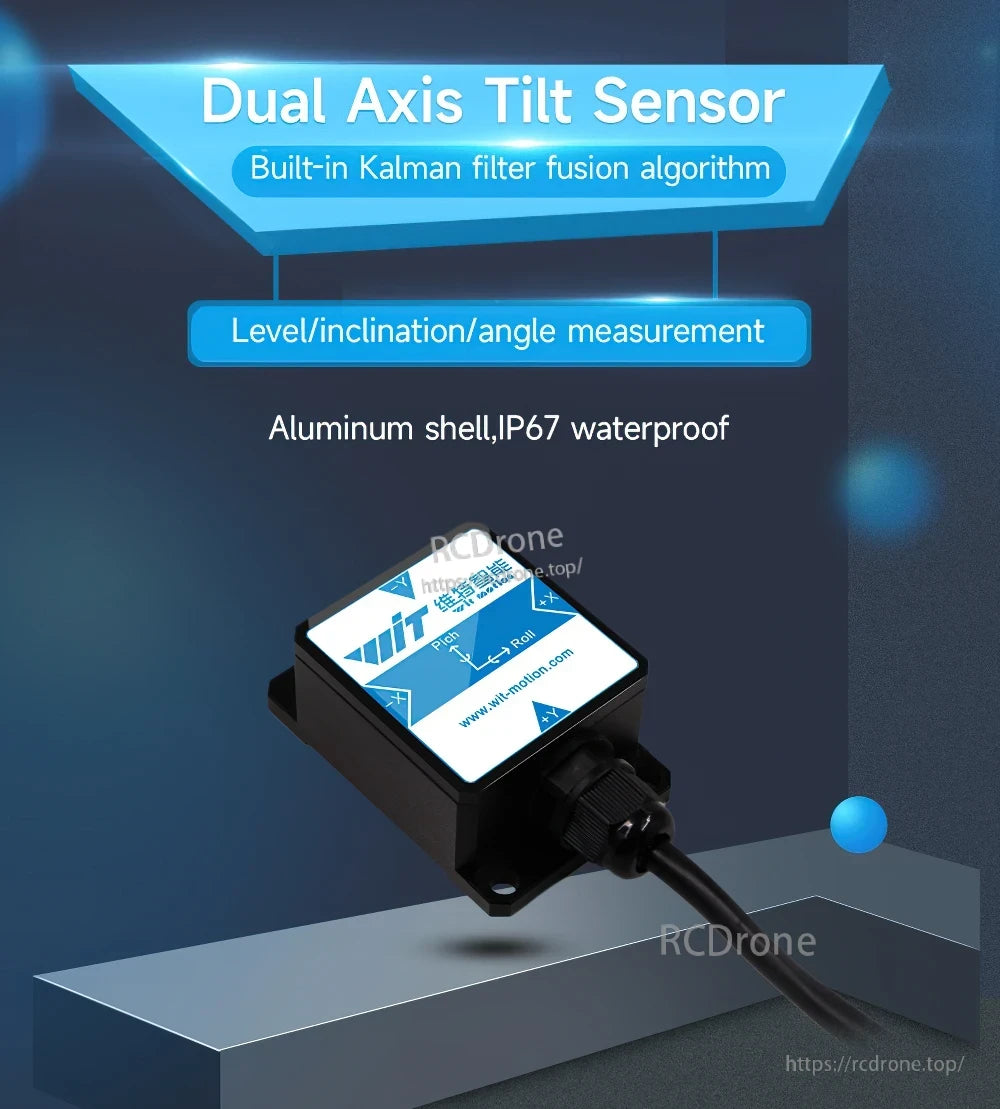

سنسور شیب دو محوره AHRS SINDT ترکیب فشردهسازی کالمن با یک محفظه آلومینیومی IP67 برای محیطهای سخت را ارائه میدهد.

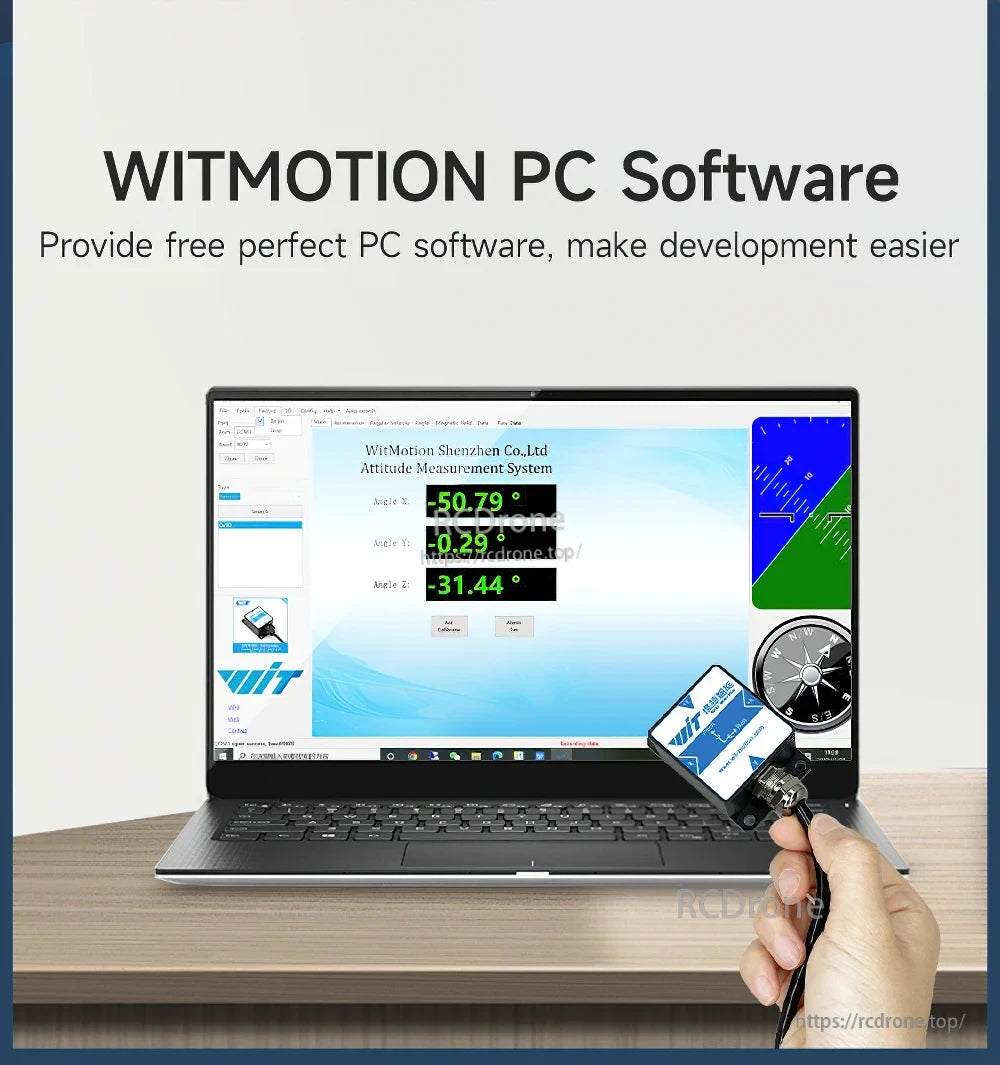

نرمافزار رایگان PC به تأیید زوایا، تنظیم تنظیمات و تسریع در توسعه و آزمایش کمک میکند.

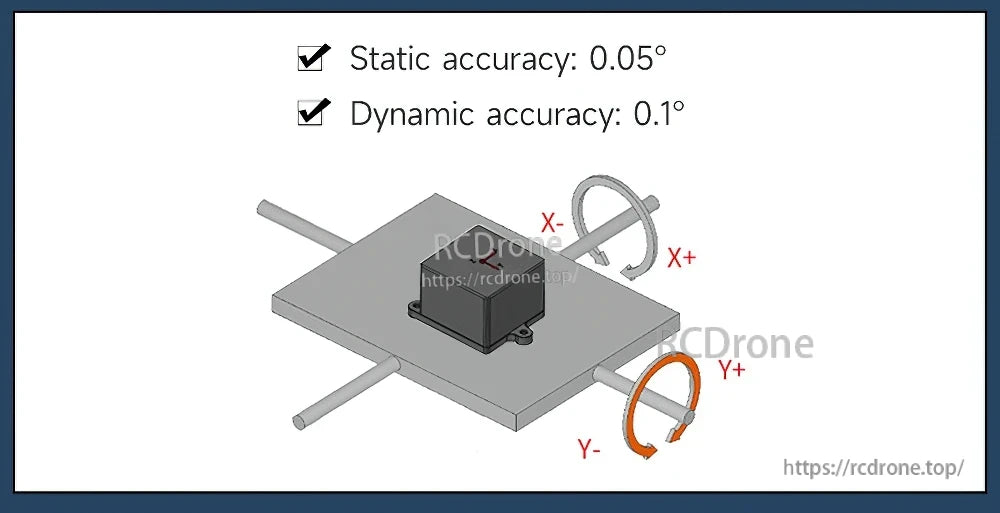

دقت بالا از اندازهگیری انحراف استاتیک و دینامیک با تغییرات کند پشتیبانی میکند.
گزینههای خروجی متعدد و یک الگوریتم ادغام پایدار، ادغام را برای کنترل اتوماسیون ساده میکند.
اندازهگیری با دامنه وسیع و حفاظت مقاوم، استقرار طولانیمدت در شرایط صنعتی را پشتیبانی میکند.
مناسب برای اندازهگیری وضعیت پلتفرم در آسانسورها، جرثقیلها، تنظیم شاسی، تجهیزات پزشکی و نظارت بر انحراف خورشیدی.
مشخصات کلیدی در یک نگاه: دامنه اندازهگیری، دقت، ویژگیهای پاسخ، رابطها و رتبهبندیهای محیطی.
نصب صحیح و تراز کردن محور به کاهش خطاهای اندازهگیری و بهبود تکرارپذیری کمک میکند.
تعاریف واضح پین و ابعاد مکانیکی، سیمکشی و نصب را در حین نصب ساده میکند.
کدهای رنگی RS232/RS485 اتصال به کنترلرها و PLCها را برای ارتباط سری آسان میکند.

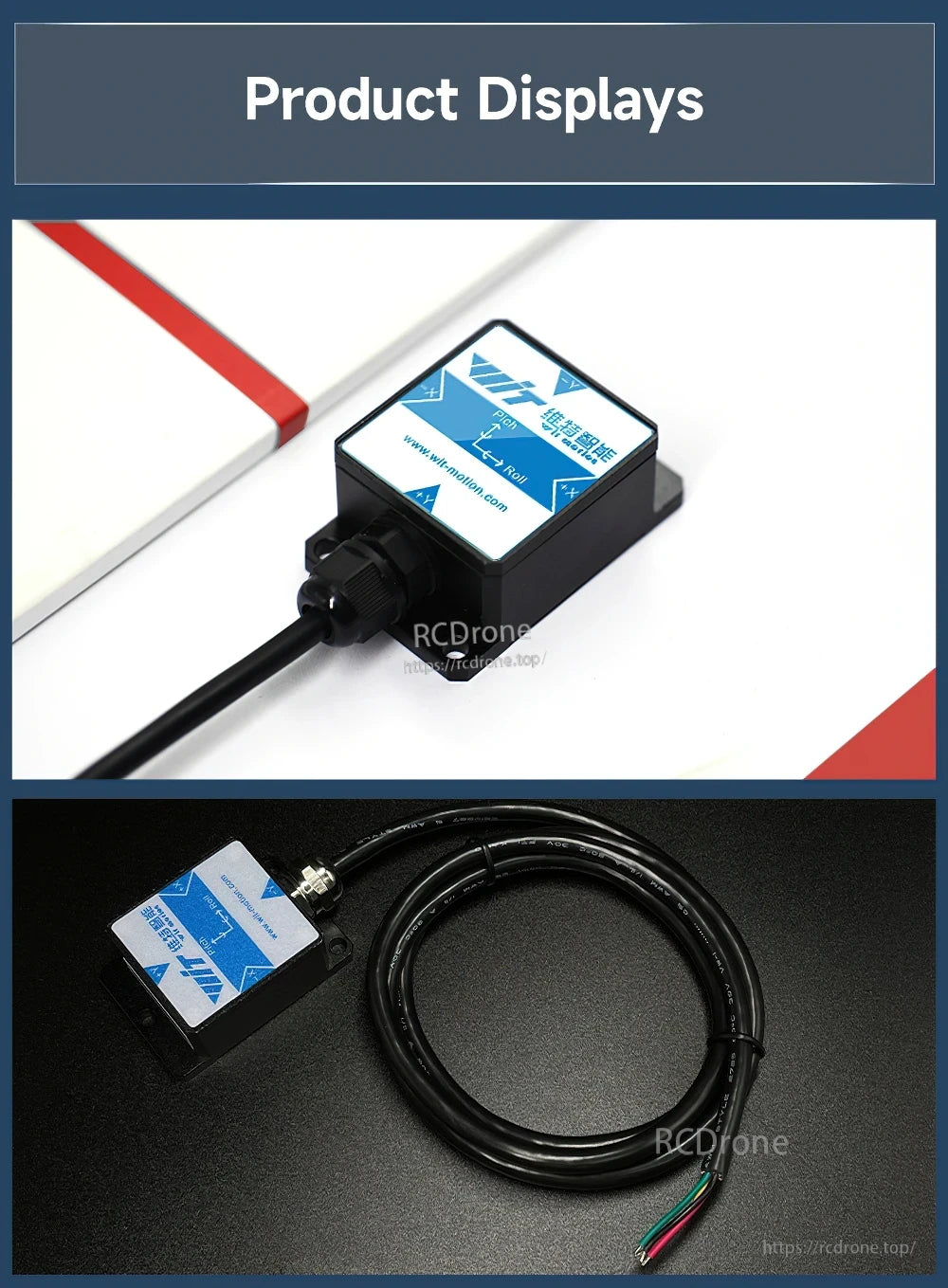

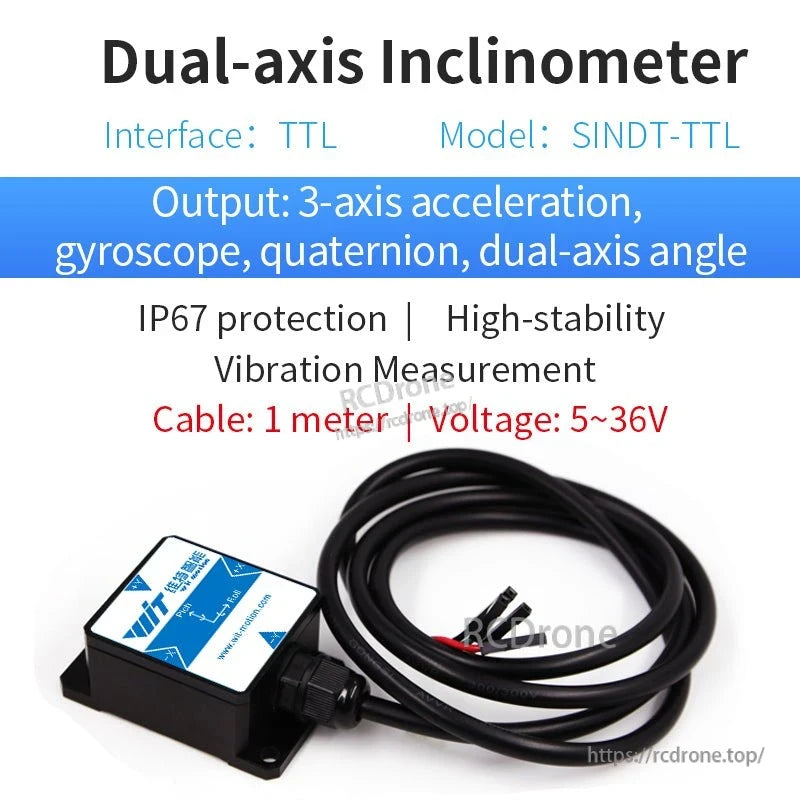

بدنه آلومینیومی فشرده و مهر و موم شده با کابل مقاوم، استفاده پایدار در میدان و نصبهای تمیزتر را پشتیبانی میکند.
