پایه فلزی صفحه نمایش ۷ اینچی برای کنسول ربات ROS، آلومینیوم آلیاژی سندبلاست شده، نصب با پیچ
پایه فلزی صفحه نمایش ۷ اینچی برای کنسول ربات ROS، آلومینیوم آلیاژی سندبلاست شده، نصب با پیچ
Yahboom
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

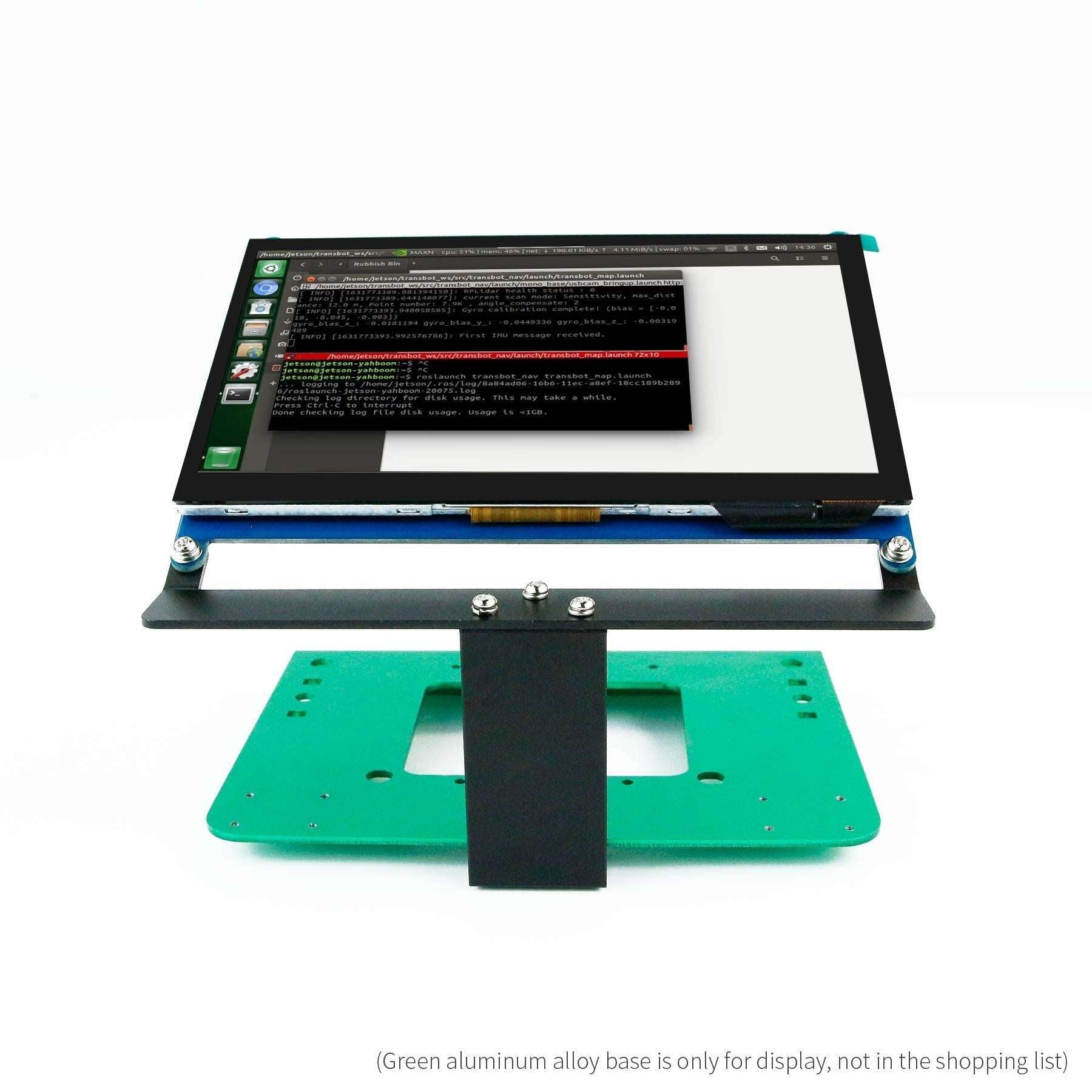

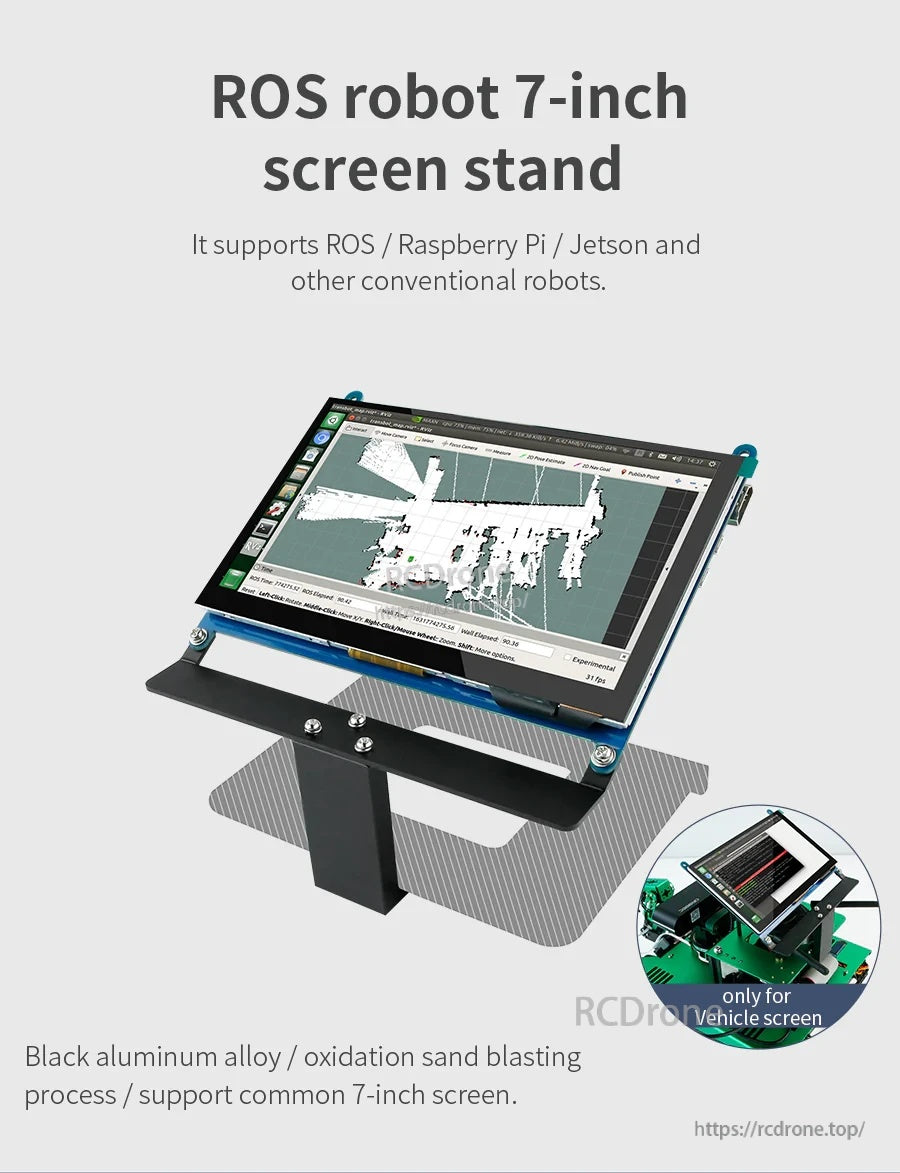

این پایه ربات ROS برای نصب یک صفحه نمایش 7 اینچی بر روی کنسول ربات، ربات هوش مصنوعی، خودروهای هوشمند یا سایر شاسیها طراحی شده است تا امکان عملیات محلی و اشکالزدایی بدون نیاز به کامپیوتر را فراهم کند. این پایه از آلیاژ آلومینیوم با فرآیند سندبلاست اکسیداسیون برای دوام ساخته شده است. این پایه از رباتهای معمولی مانند ROS / Raspberry Pi / Jetson و سایر رباتهای متعارف پشتیبانی میکند.
ویژگیهای کلیدی
- مناسب برای صفحههای 7 اینچی معمولی.
- ساختار آلیاژ آلومینیوم؛ پوشش مشکی؛ فرآیند سندبلاست اکسیداسیون.
- پایه محکم پشتیبانی پایدار را فراهم میکند تا از افتادن صفحه جلوگیری کند.

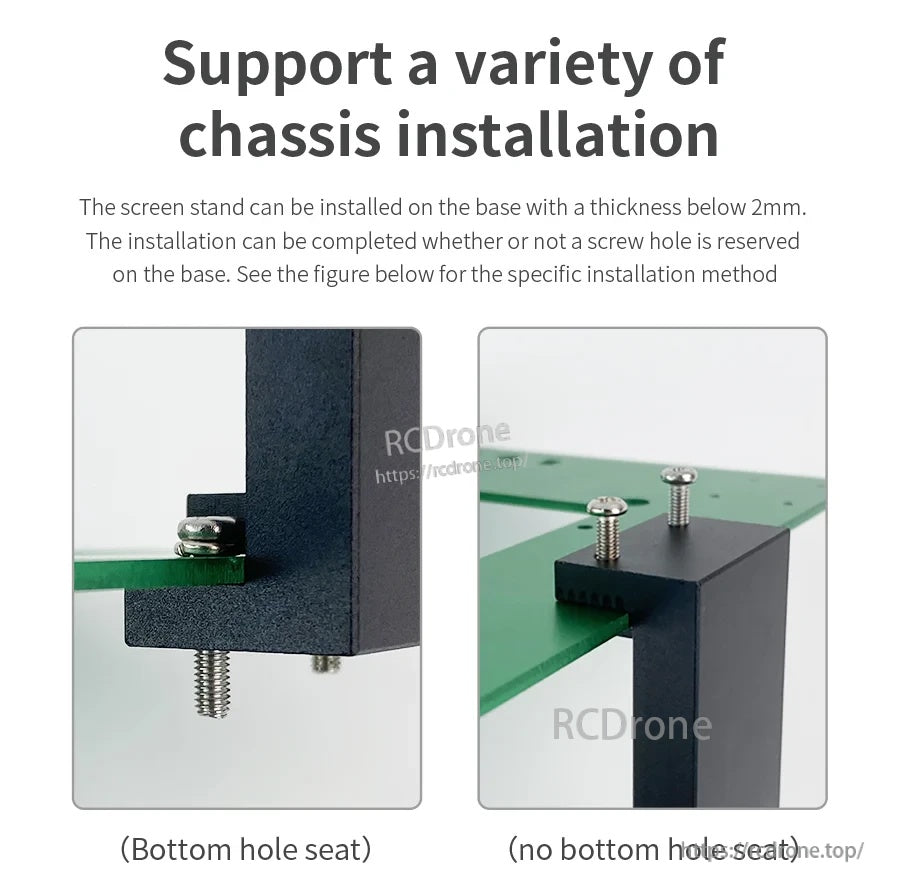

- پشتیبانی نصب شاسی: میتواند نصب شود چه حفرههای پیچ در پایه رزرو شده باشد و چه نباشد.
- نیاز به ضخامت پایه برای نصب: کمتر از 2 میلیمتر.

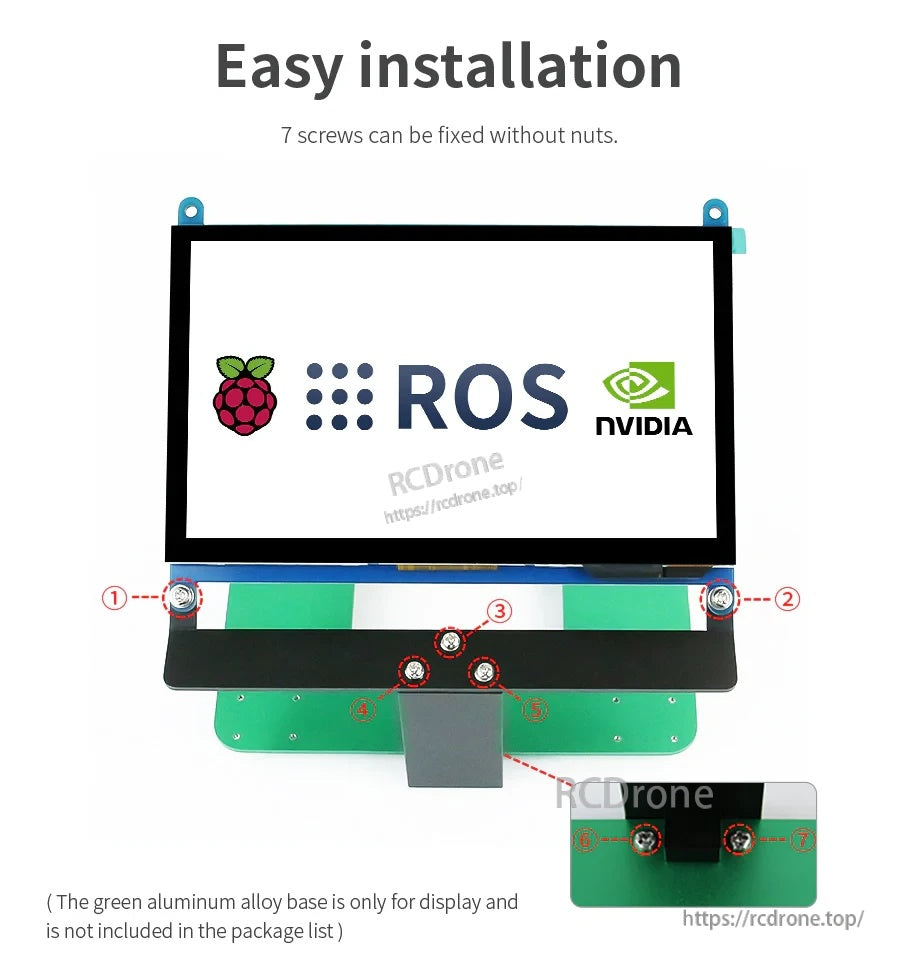

- نصب آسان: 7 پیچ میتوانند بدون مهره ثابت شوند.

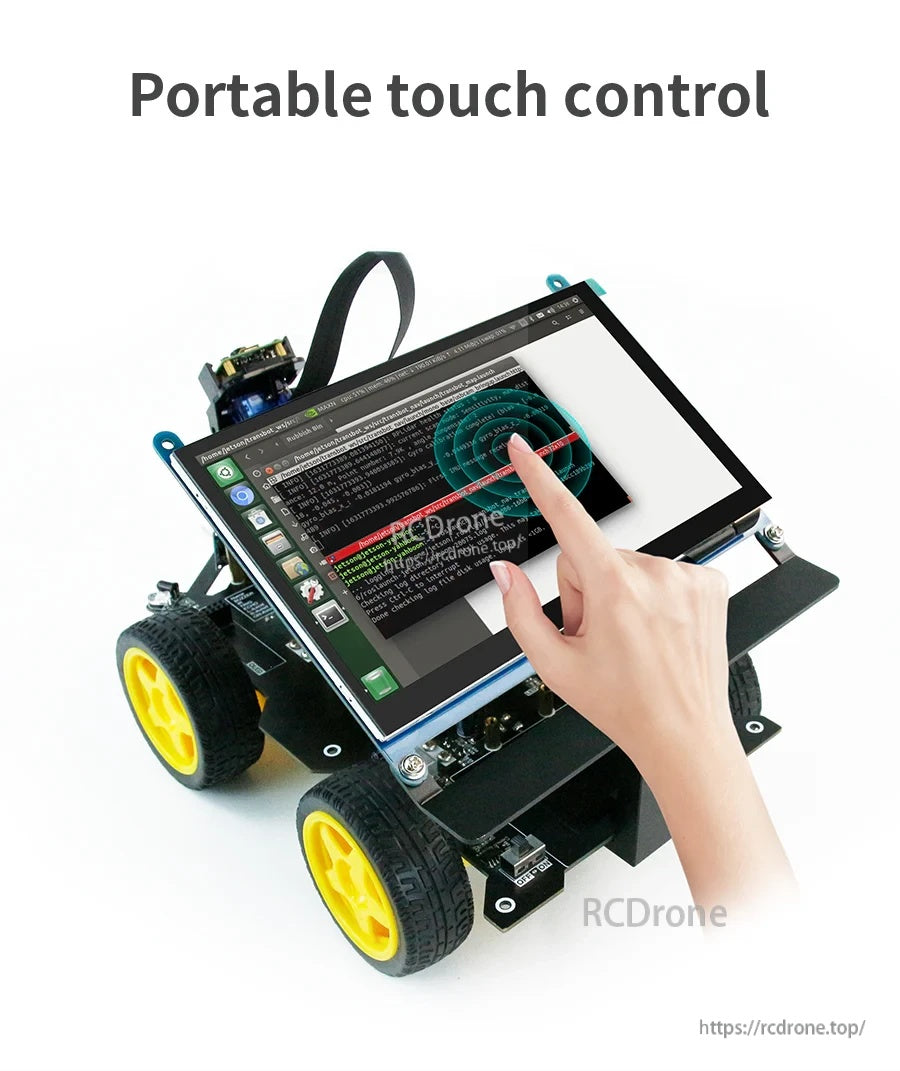

- استفاده از کنترل لمسی قابل حمل برای عملیات و اشکالزدایی ربات.
مشخصات
| جنس براکت | آلیاژ آلومینیوم |
| فرآیند سطح | اکسیداسیون سندبلاست |
| رنگ | سیاه |
| اندازه صفحه نمایش سازگار | 7 اینچ |
| ضخامت شاسی/پایه پشتیبانی شده | زیر 2 میلیمتر |
| پیچهای نصب | 7 پیچ (ثابت بدون مهره) |

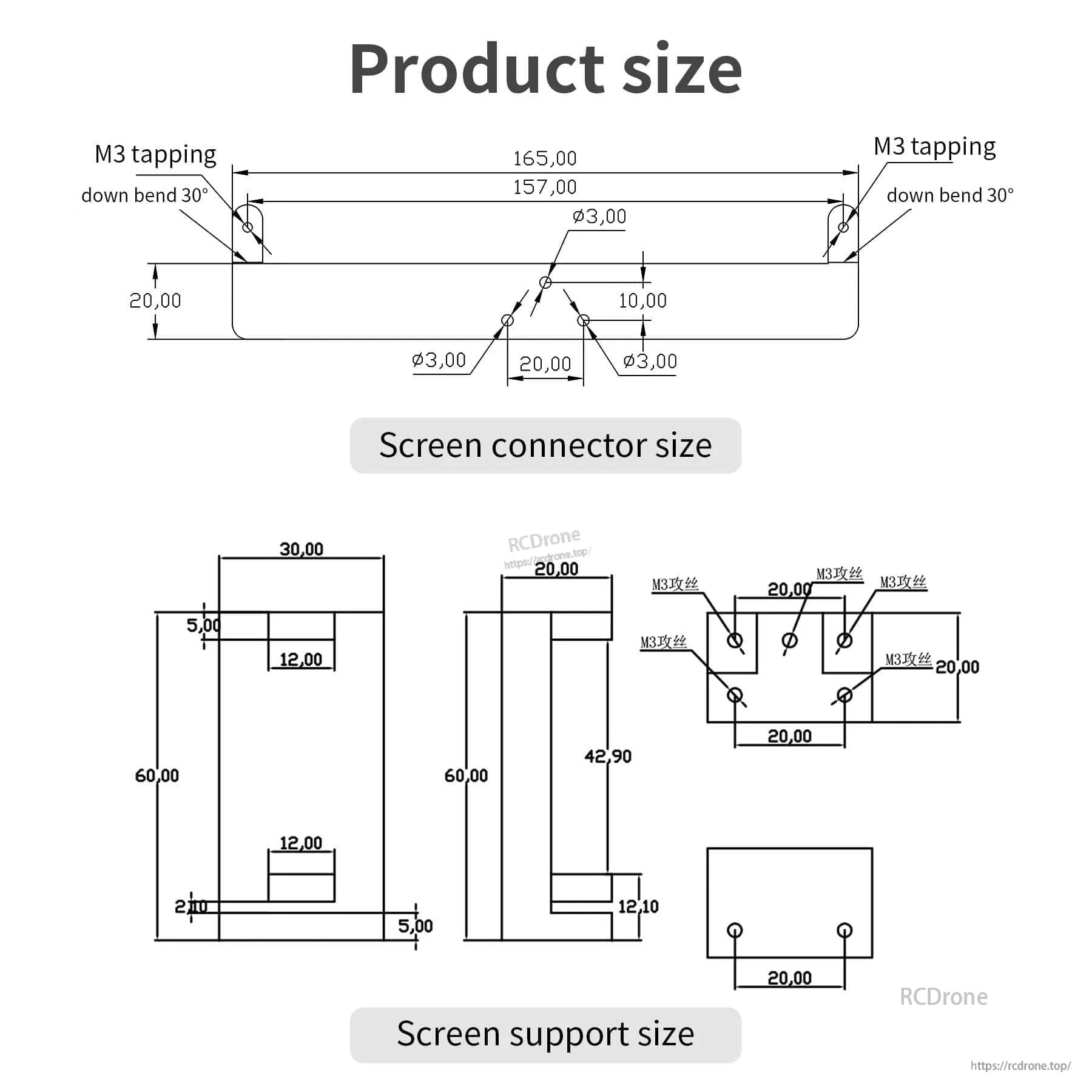

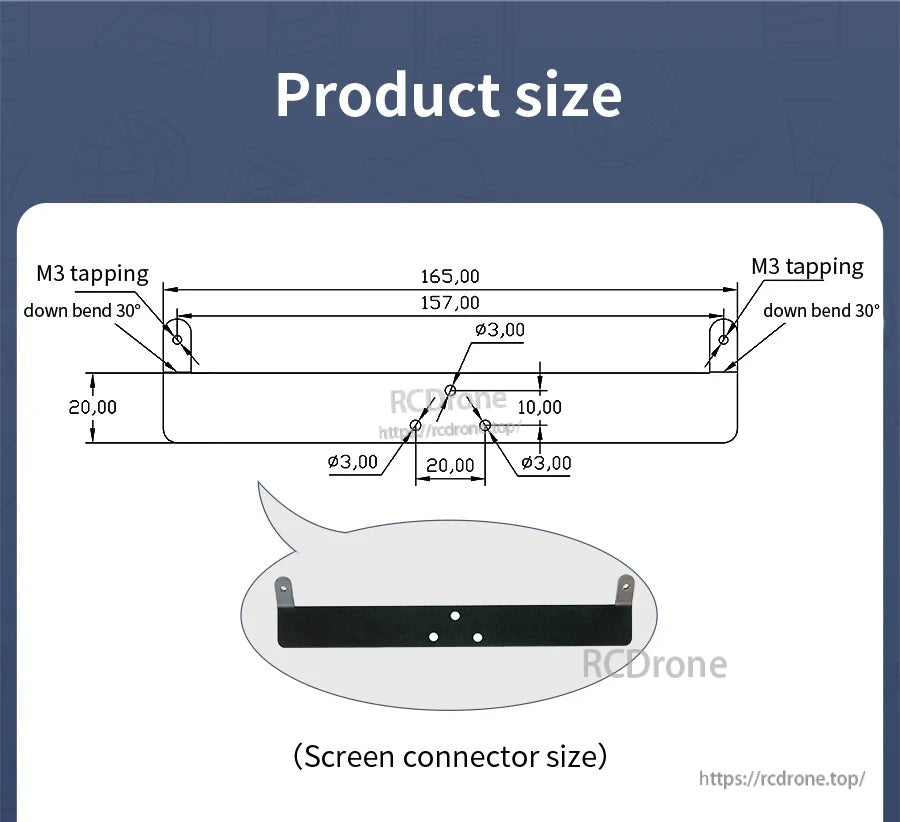

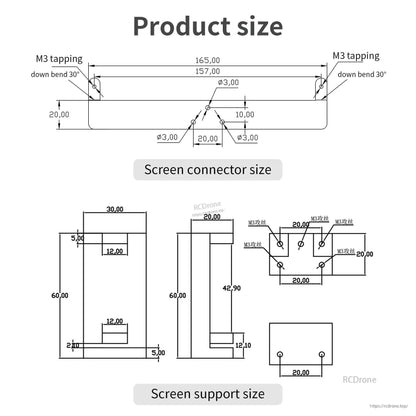

نقشه مکانیکی (واحد: میلیمتر)
اندازه کانکتور صفحه نمایش
| M3 سوراخکاری | خم 30° (هر دو طرف) |
| طول کلی | 165.00 |
| طول داخلی | 157.00 |
| قطر سوراخ | Ø3.00 |
| فاصله سوراخ | 20.00 |
| مراجع لبه/ارتفاع | 20.00; 10.00 |

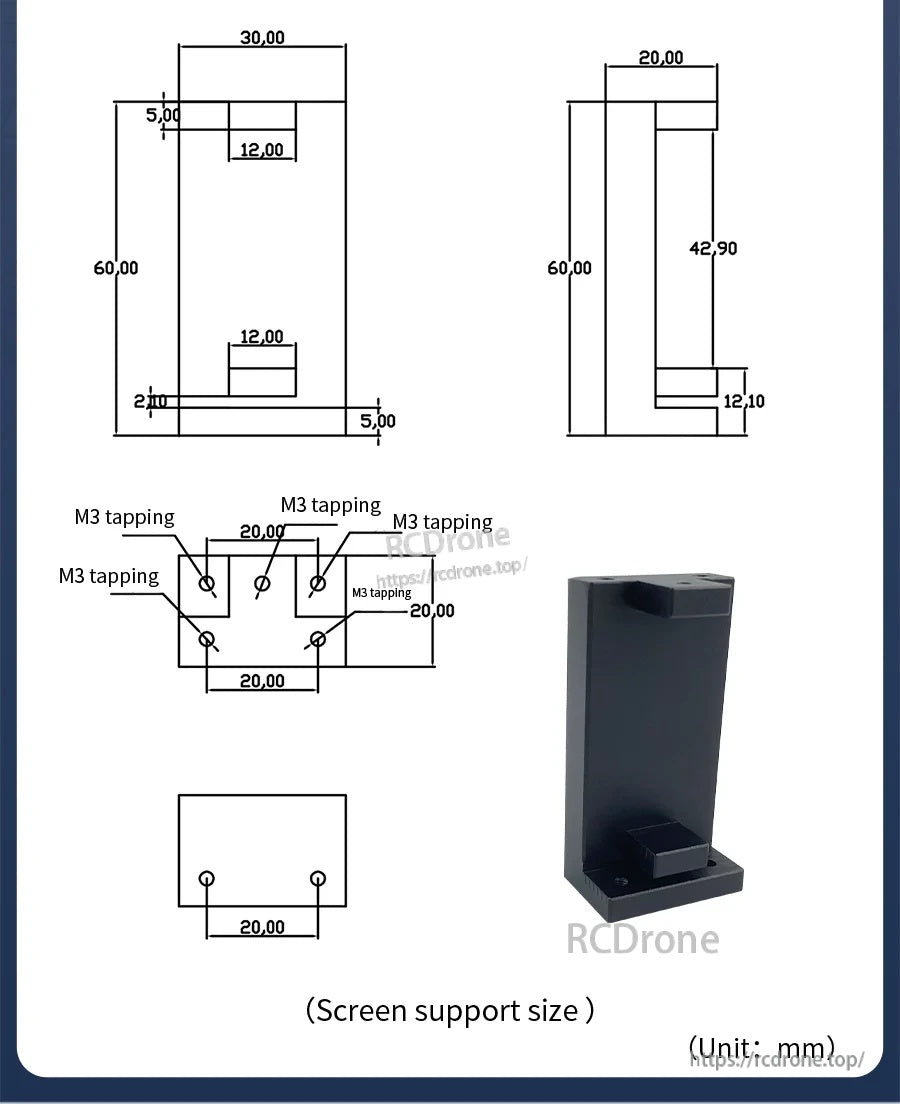

اندازه پشتیبانی صفحه نمایش
| اندازه نمای جلو | 30.00 (عرض بالا) × 60.00 (ارتفاع) |
| مراجع مرحله/افزایش | 5.00; 12.00; 21.00 |
| اندازه نمای جانبی | 60.00 (ارتفاع); 20.00 (عرض بالا); 42.90; 12.10 |
| سوراخهای نصب | M3 رزوهزنی |
| مراجع فاصله سوراخها | 20.00 |

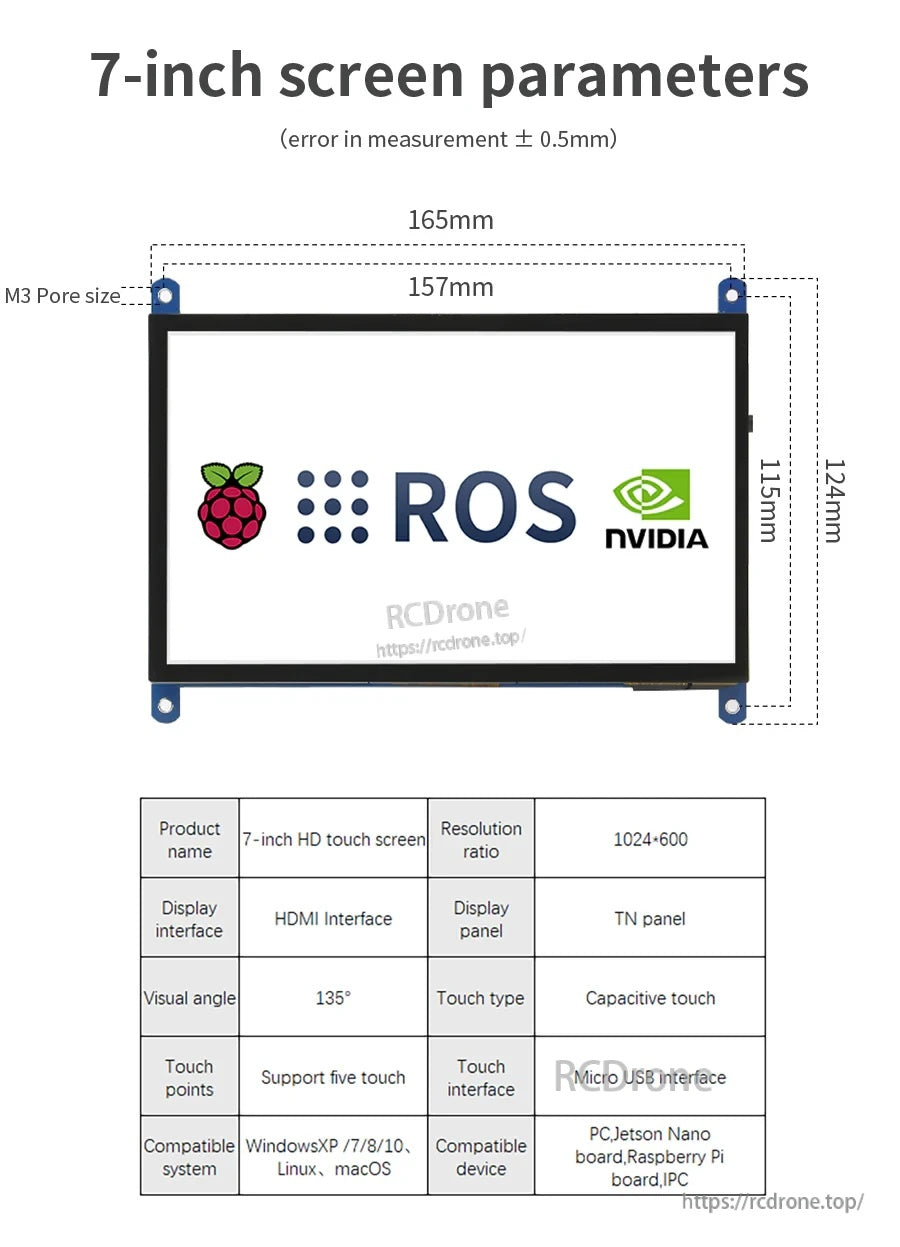

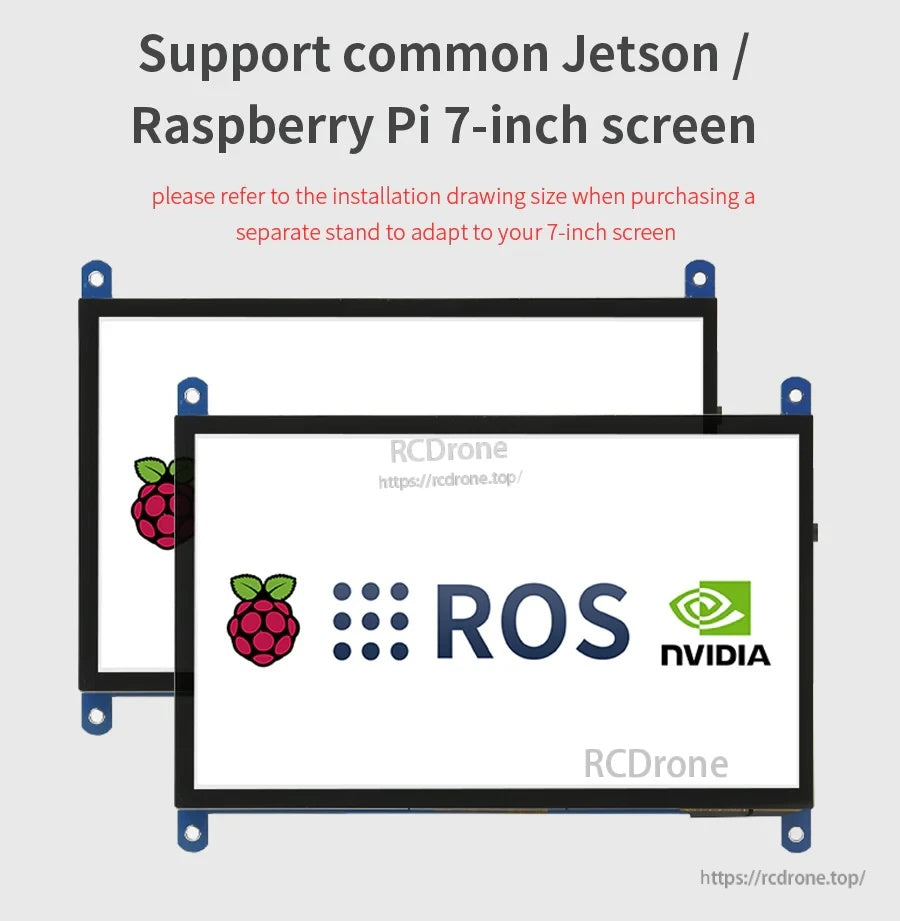

پارامترهای صفحه نمایش 7 اینچی اختیاری (خطا در اندازهگیری ±0.5mm)
| نام محصول | صفحه نمایش لمسی HD 7 اینچی |
| نسبت وضوح | 1024*600 |
| رابط نمایش | رابط HDMI |
| پنل نمایش | پنل TN |
| زاویه دید | 135° |
| نوع لمسی | لمس خازنی |
| نقاط لمسی | پشتیبانی از پنج لمس |
| رابط لمسی | رابط Micro USB |
| سیستم سازگار | WindowsXP / 7 / 8 / 10، Linux، macOS |
| دستگاه سازگار | PC، برد Jetson Nano، برد Raspberry Pi، IPC |
| اندازه کلی صفحه نمایش 7 اینچی | 165 mm × 124 mm |
| مرجع اندازه داخلی صفحه نمایش 7 اینچی | 157 mm × 115 mm |
| نصب | اندازه منفذ M3 |
موارد موجود

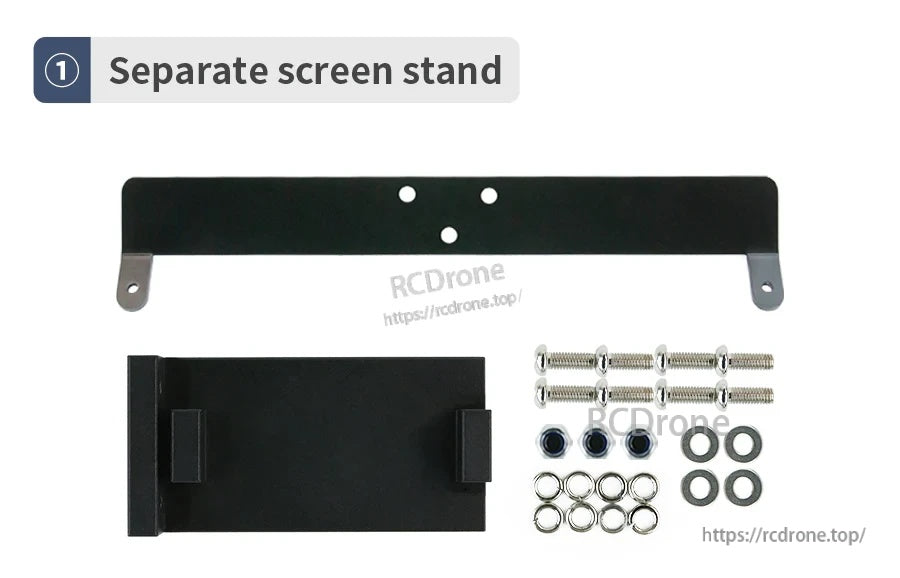

گزینه: براکت جداگانه

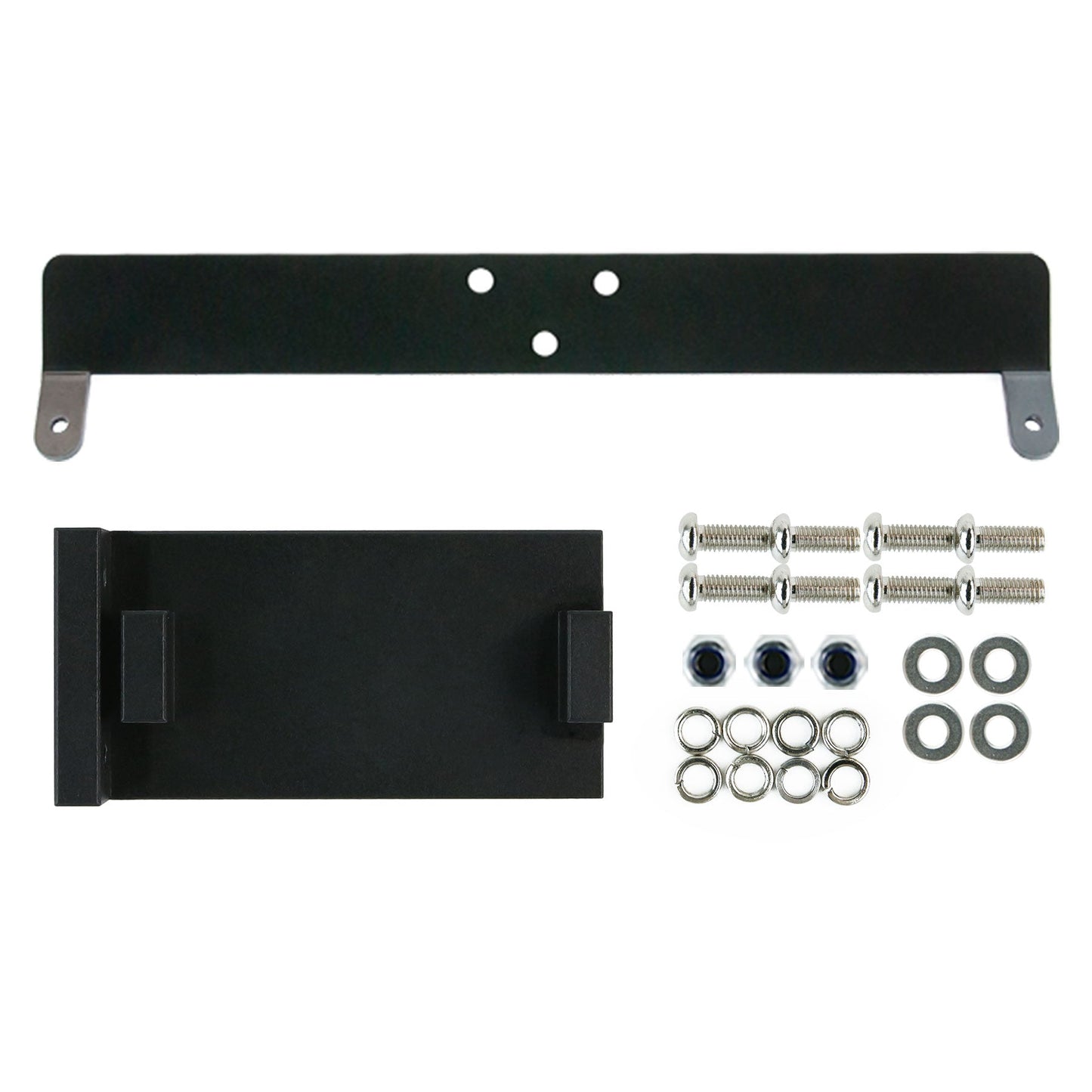

- پایه صفحه نمایش جداگانه (مجموعه براکت)

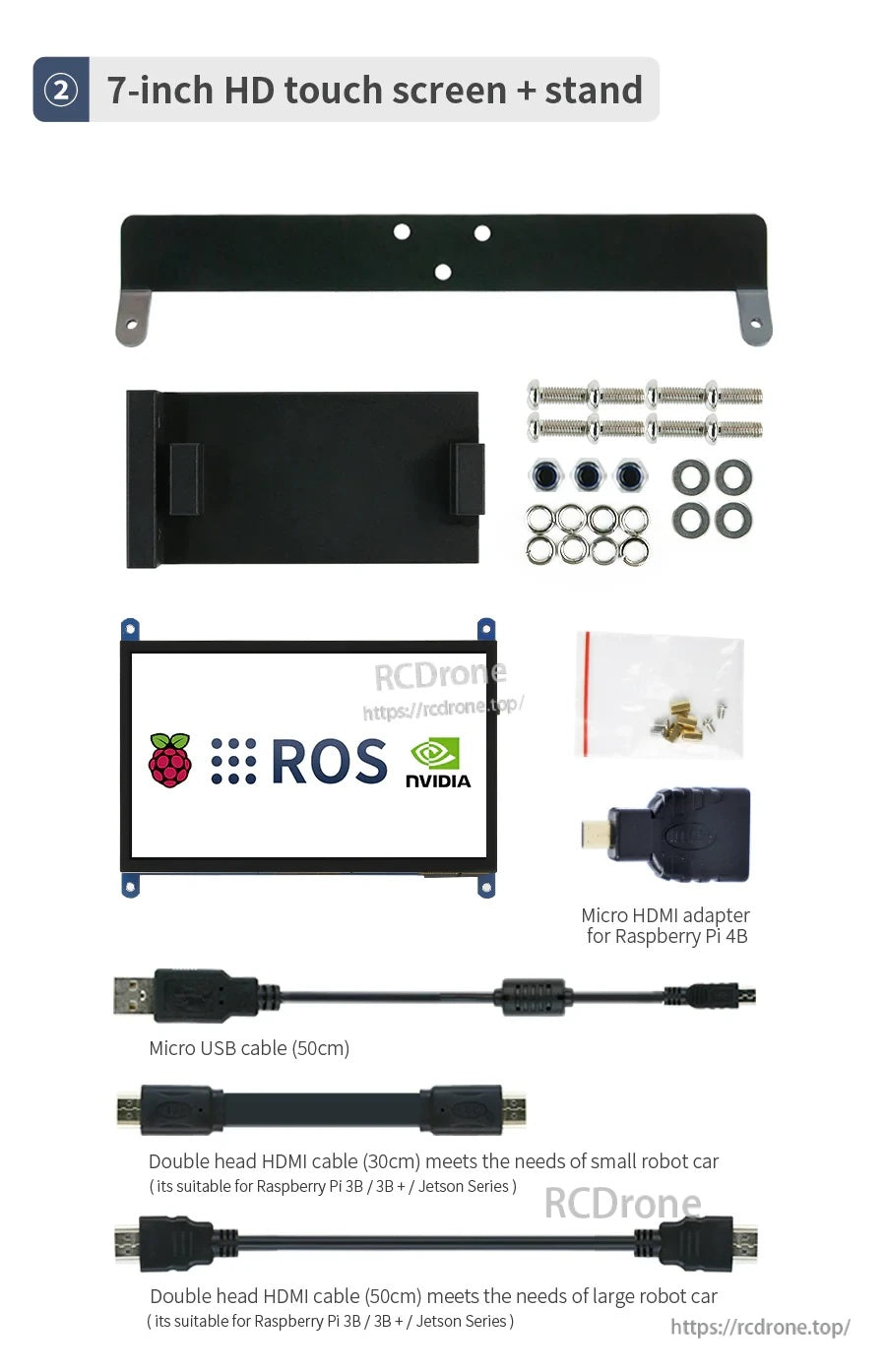

گزینه: براکت + صفحه نمایش 7 اینچی
- صفحه نمایش لمسی HD 7 اینچی
- پایه صفحه نمایش (مجموعه براکت)
- مبدل میکرو HDMI برای Raspberry Pi 4B
- کابل میکرو USB (50 سانتیمتر)
- کابل HDMI دو سر (30 سانتیمتر) (مناسب برای Raspberry Pi 3B / 3B+ / سری Jetson؛ برای ماشین ربات کوچک)
- کابل HDMI دو سر (50 سانتیمتر) (مناسب برای Raspberry Pi 3B / 3B+ / سری Jetson؛ برای ماشین ربات بزرگ)

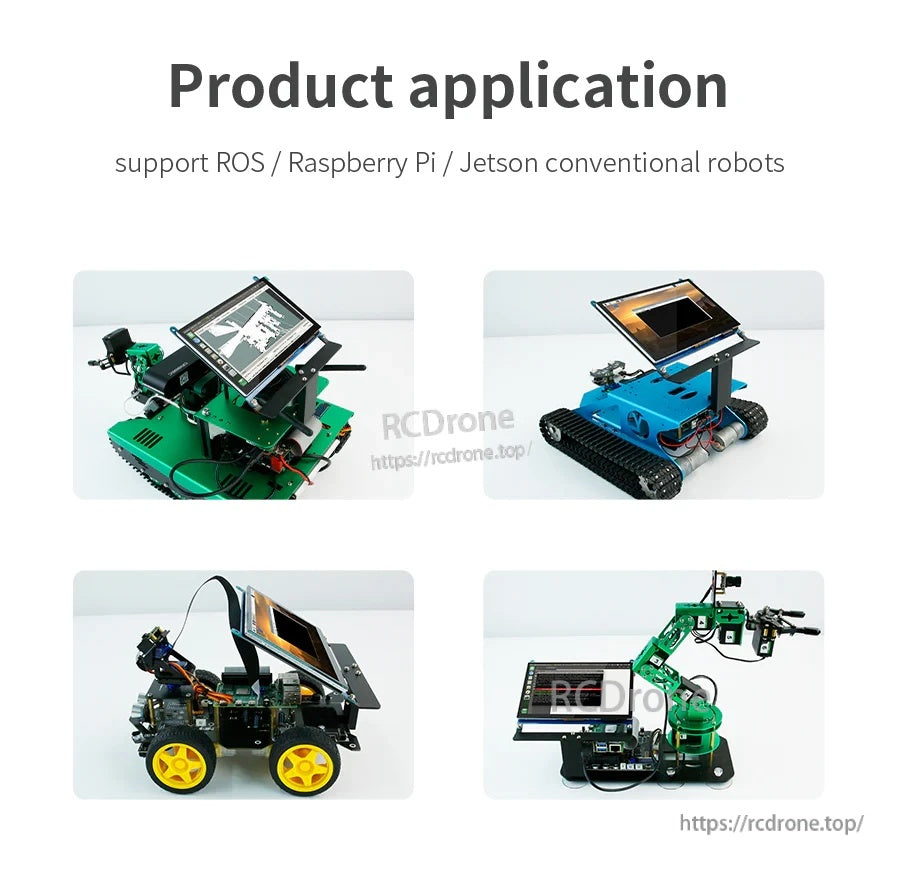

کاربردها

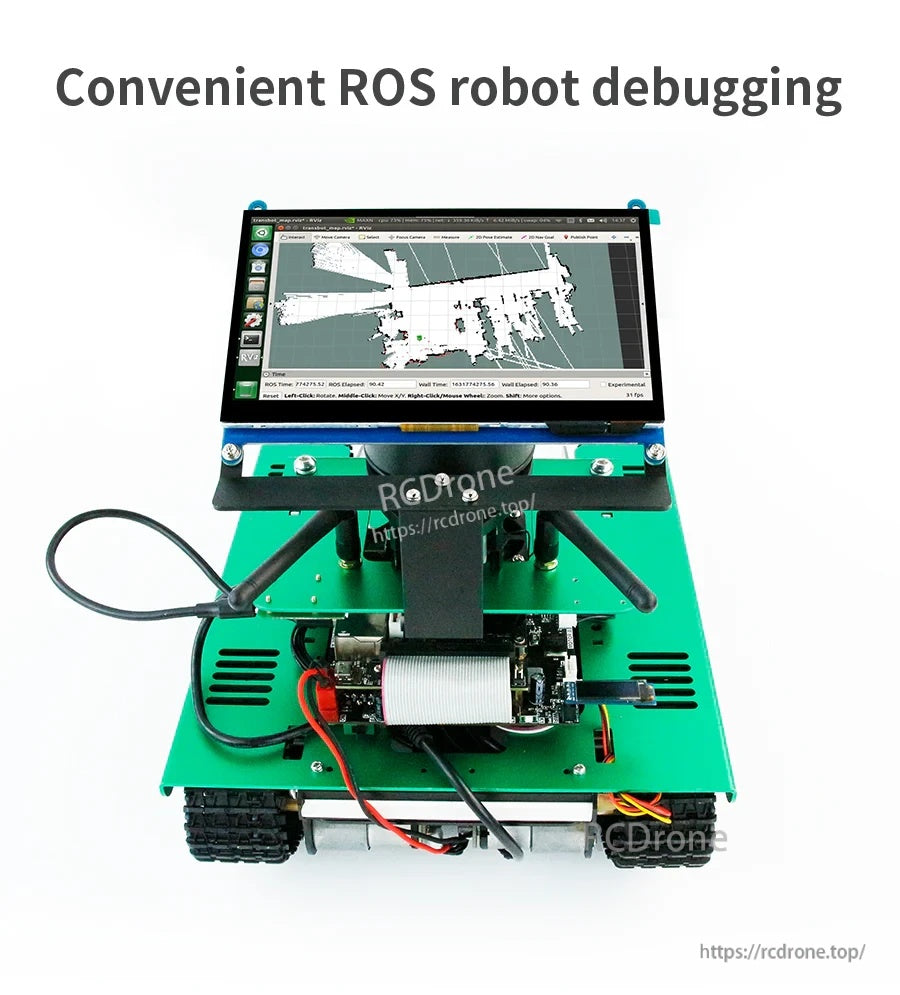

- اشکالزدایی ربات ROS با صفحه نمایش لمسی 7 اینچی روی برد.

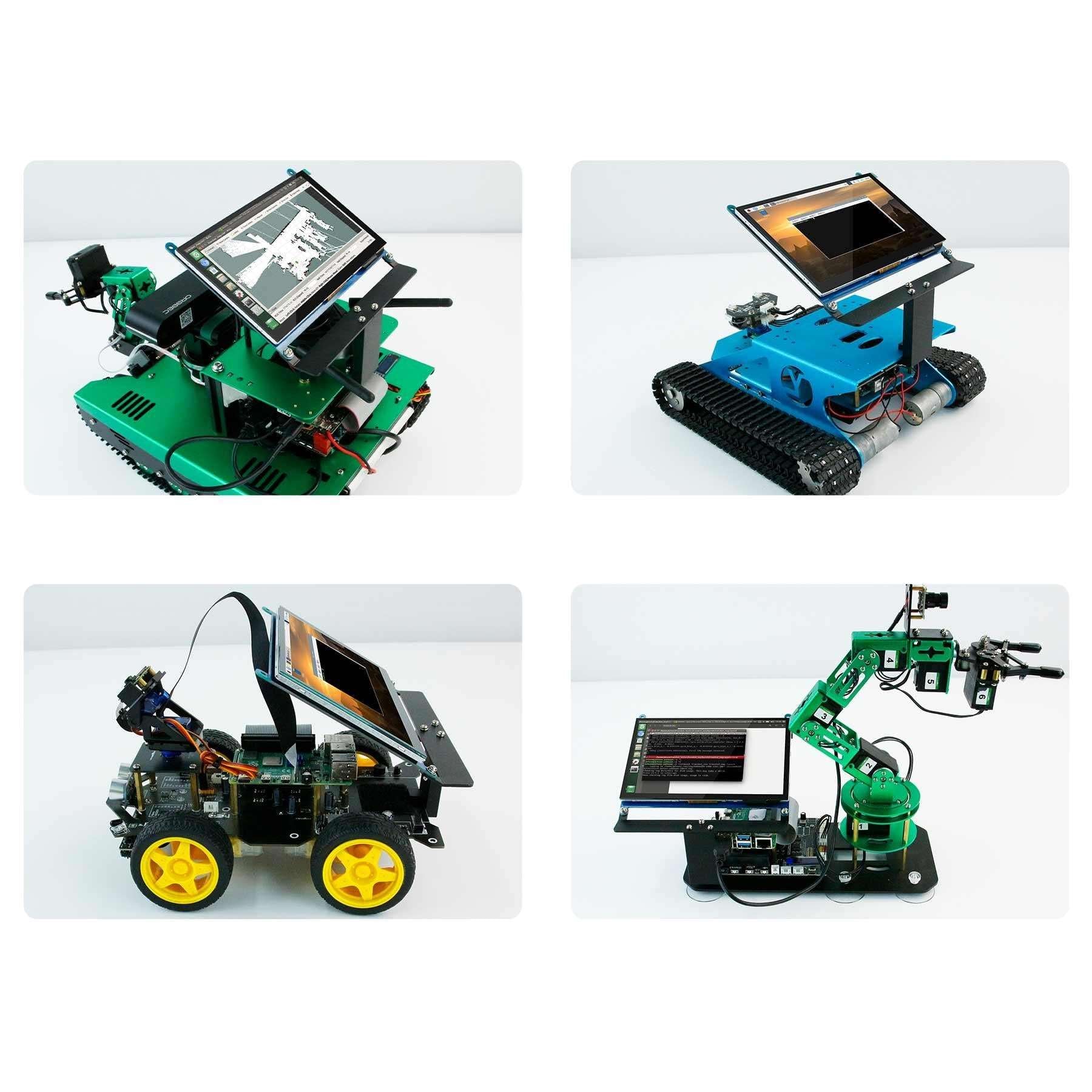

- نصب صفحه نمایش کنسول ماشین رباتیک / ماشین هوشمند.
- پروژههایی که از رباتهای مبتنی بر Raspberry Pi یا Jetson استفاده میکنند و نیاز به نمایشگر محلی دارند.
ویدئوی نصب
برای انتخاب محصول و پشتیبانی فنی، با https://rcdrone.top/ تماس بگیرید یا به [email protected].
جزئیات

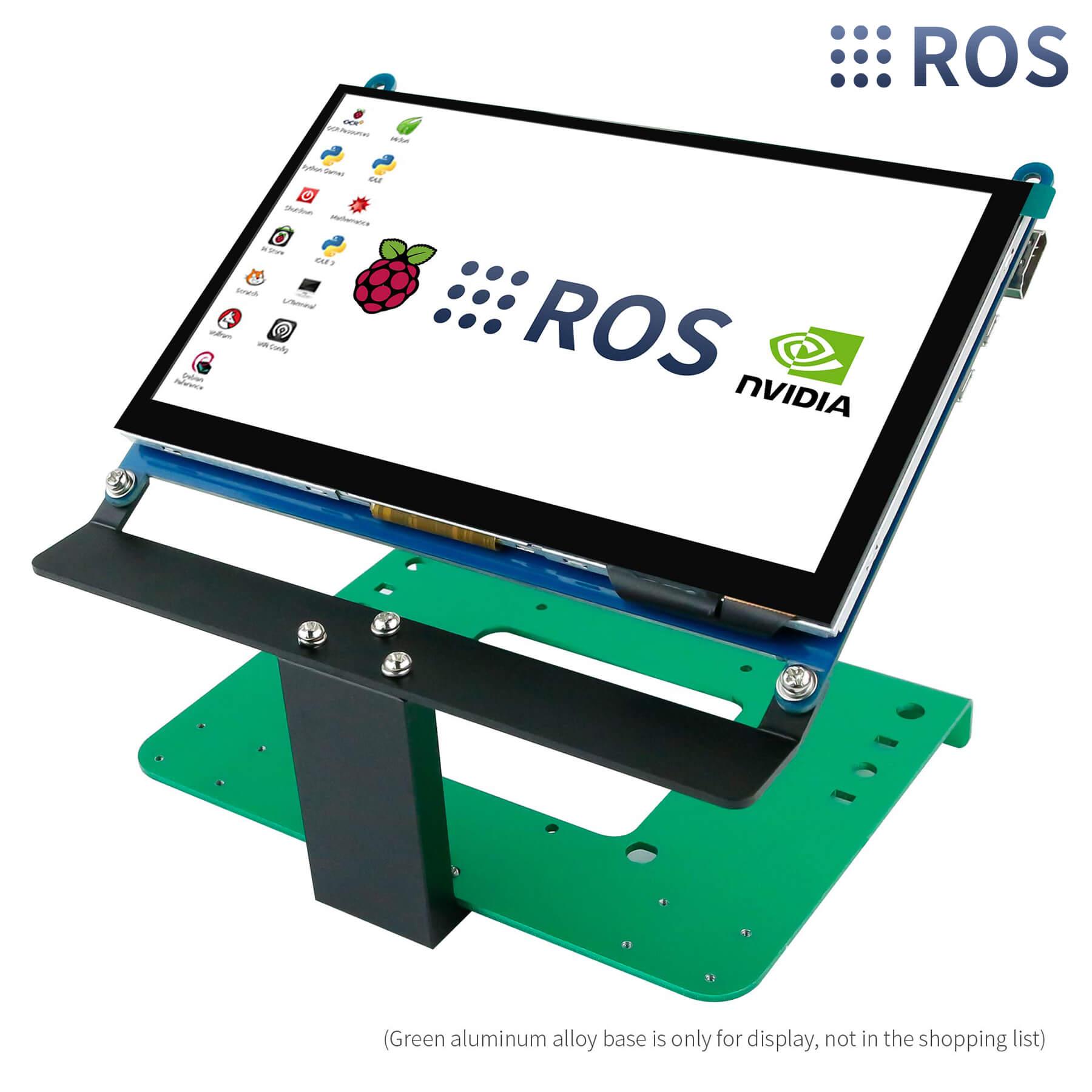

نصب یک نمایشگر ۷ اینچی بر روی ربات شما برای عملیات محلی و اشکالزدایی با ROS، Raspberry Pi یا Jetson.
نصب از هفت پیچ استفاده میکند و به گونهای طراحی شده است که بدون مهره برای مونتاژ سریعتر محکم شود.
پایه نصب از صفحات شاسی با ضخامت کمتر از ۲ میلیمتر پشتیبانی میکند و چه پایه دارای سوراخهای پیچ رزرو شده باشد و چه نباشد، کار میکند.

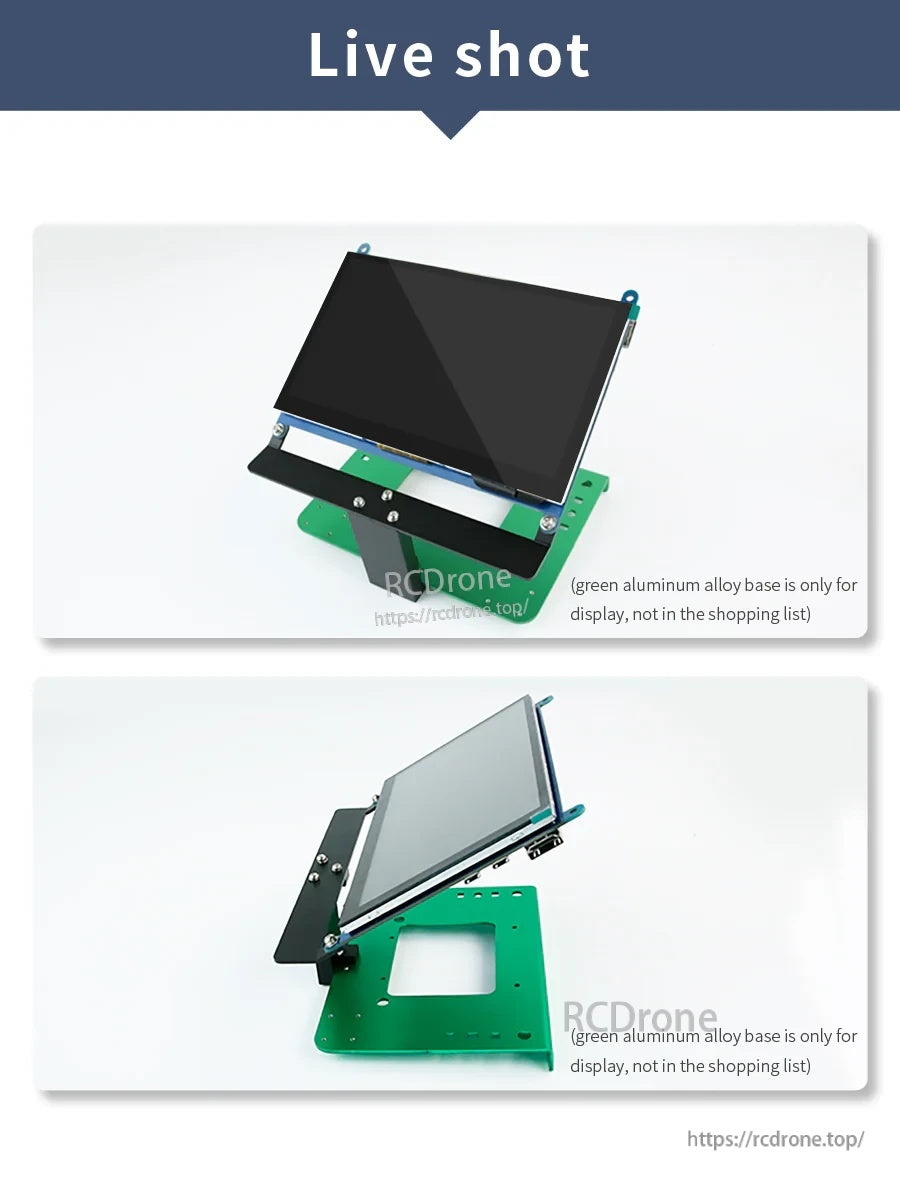

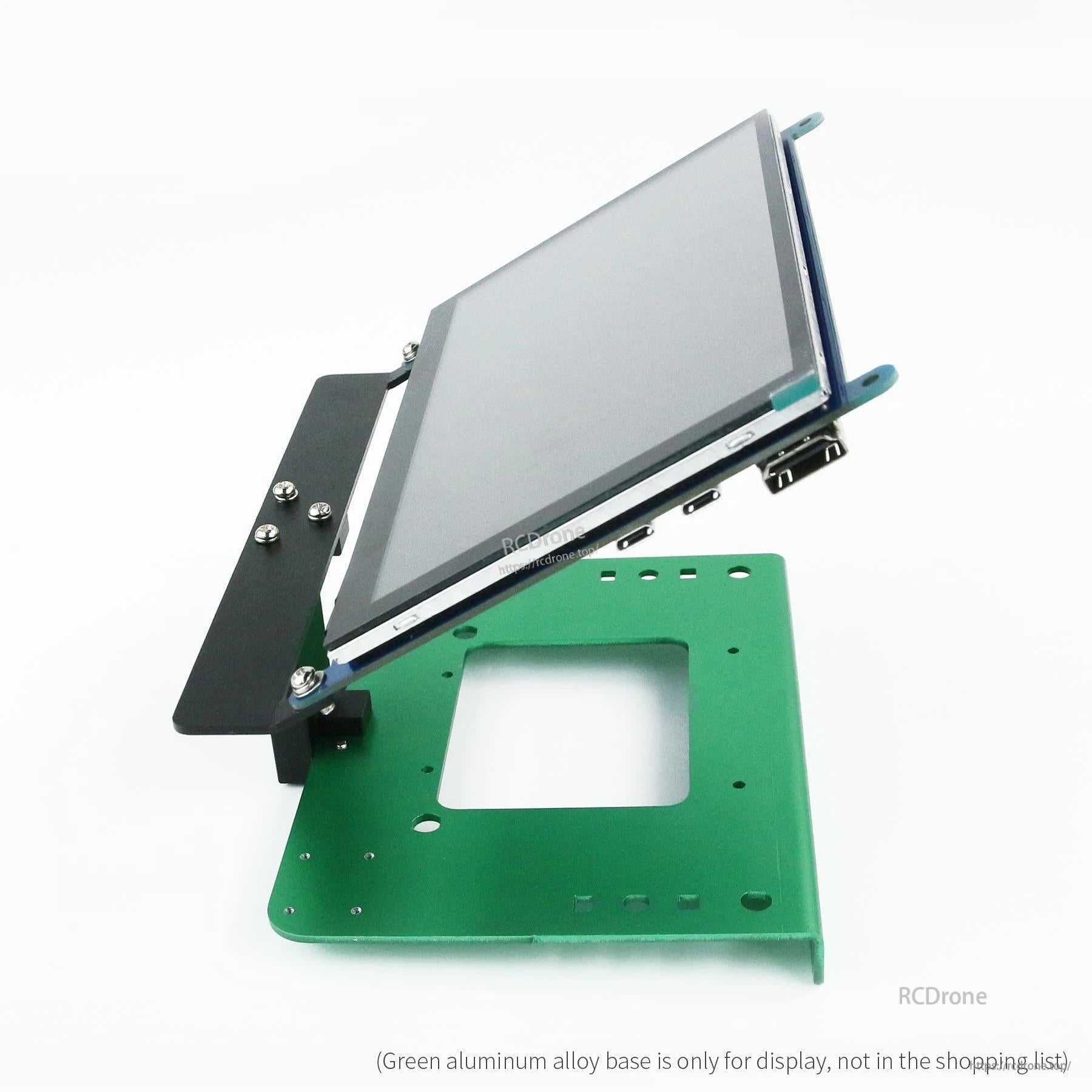

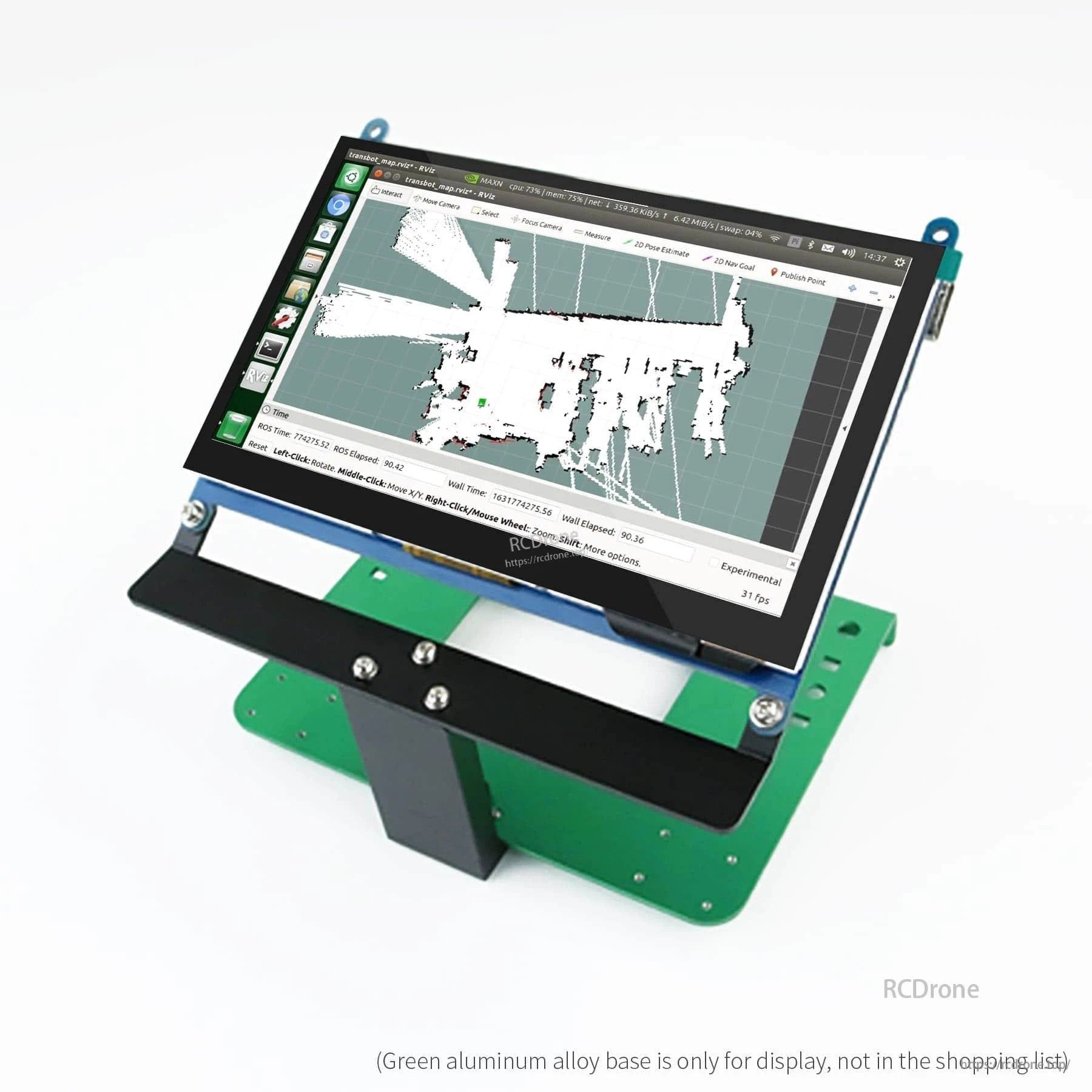

پایه زاویهدار دسترسی آسان به صفحه لمسی را برای کنترل سریع در حین آزمایش حفظ میکند.
یک اندازهگیری چندمنظوره برای کنسولهای ربات، خودروهای هوشمند و سایر شاسیهای متحرک که از نمایشگر ۷ اینچی استفاده میکنند.
نقشه ابعادی به تأیید نقاط نصب M3 و طول کلی براکت قبل از نصب کمک میکند.

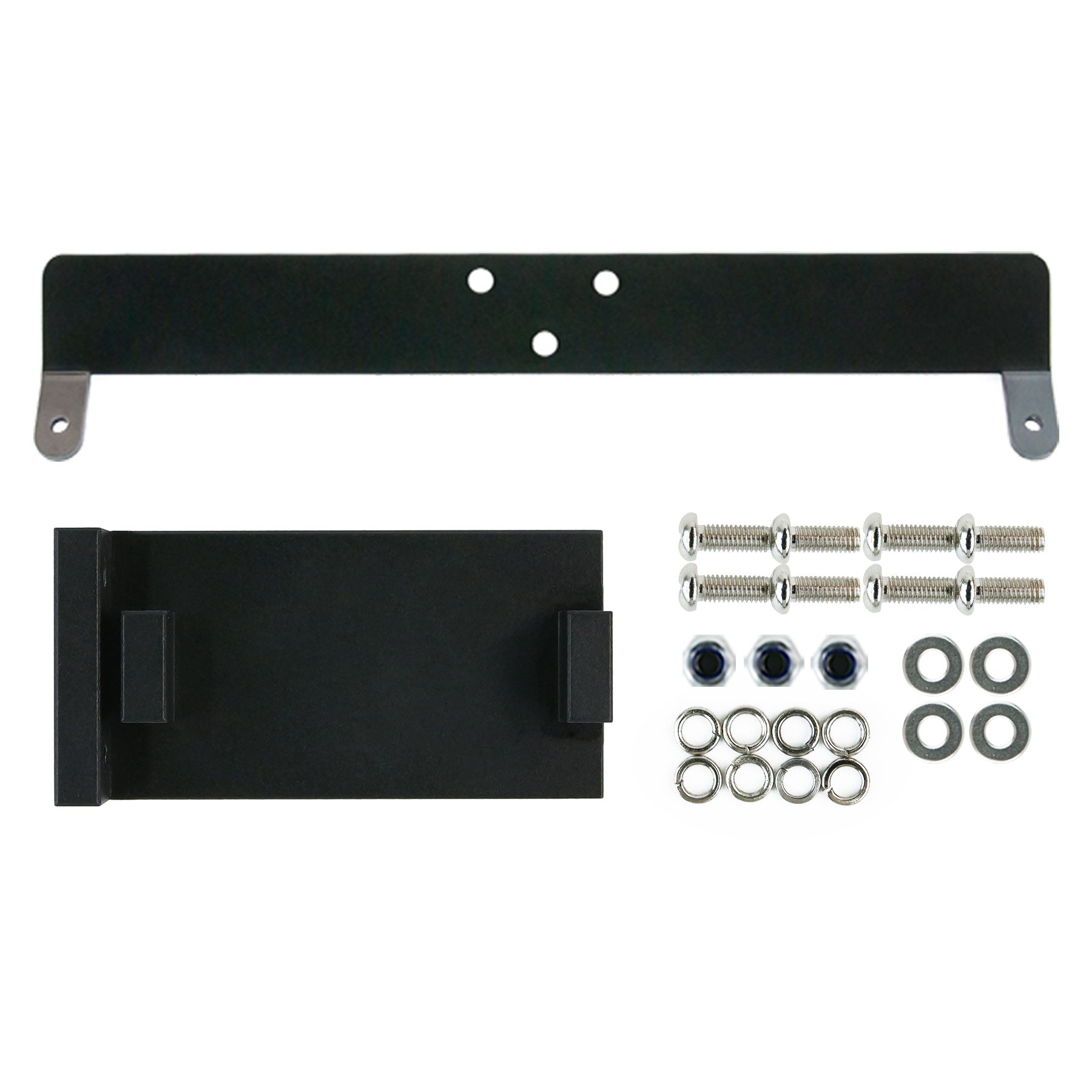

گزینه فقط پایه را انتخاب کنید تا مجموعه براکت آلومینیومی با پیچهای مورد نیاز را دریافت کنید.

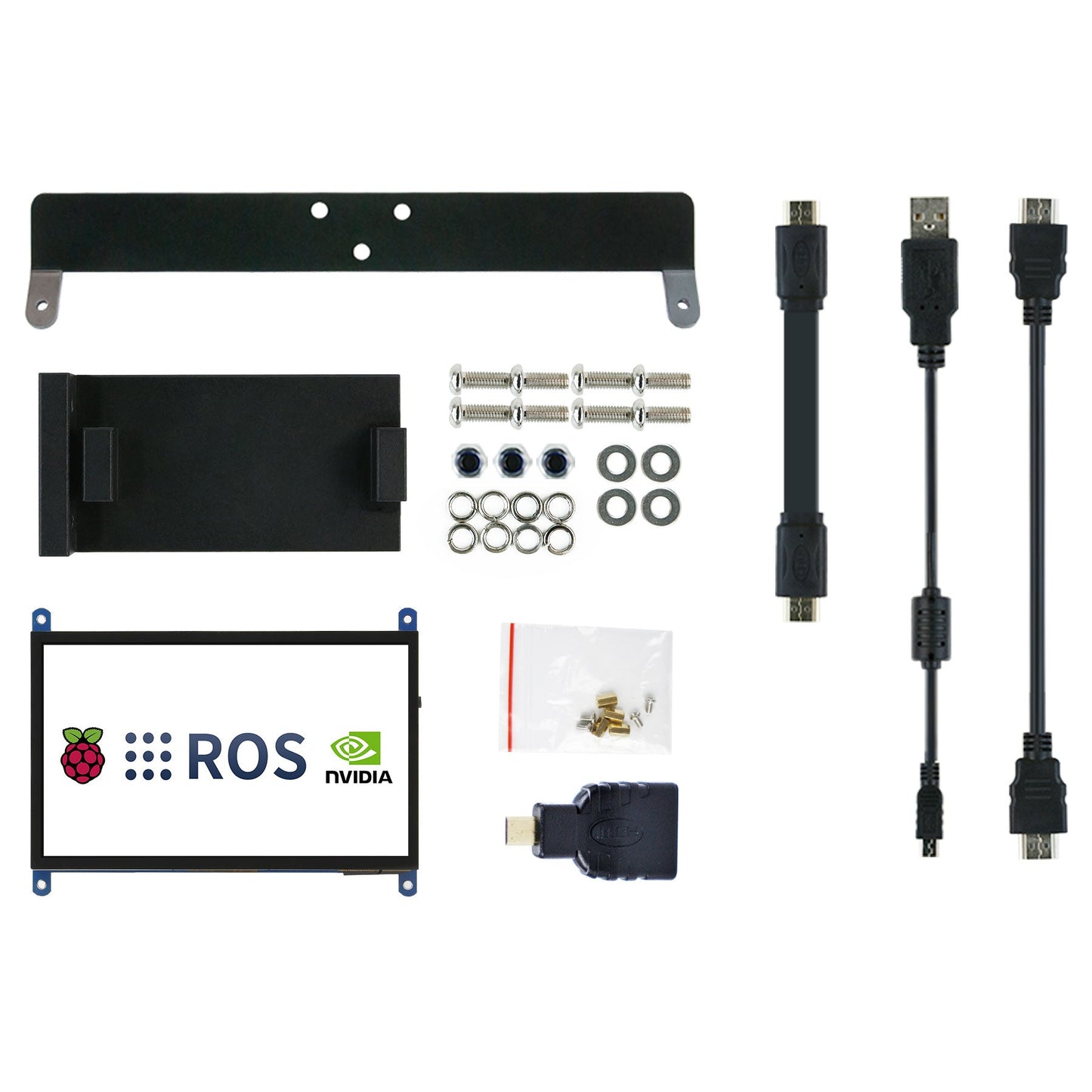

بسته براکت و صفحه شامل نمایشگر لمسی HD ۷ اینچی به همراه لوازم جانبی اتصال رایج برای راهاندازی است.
