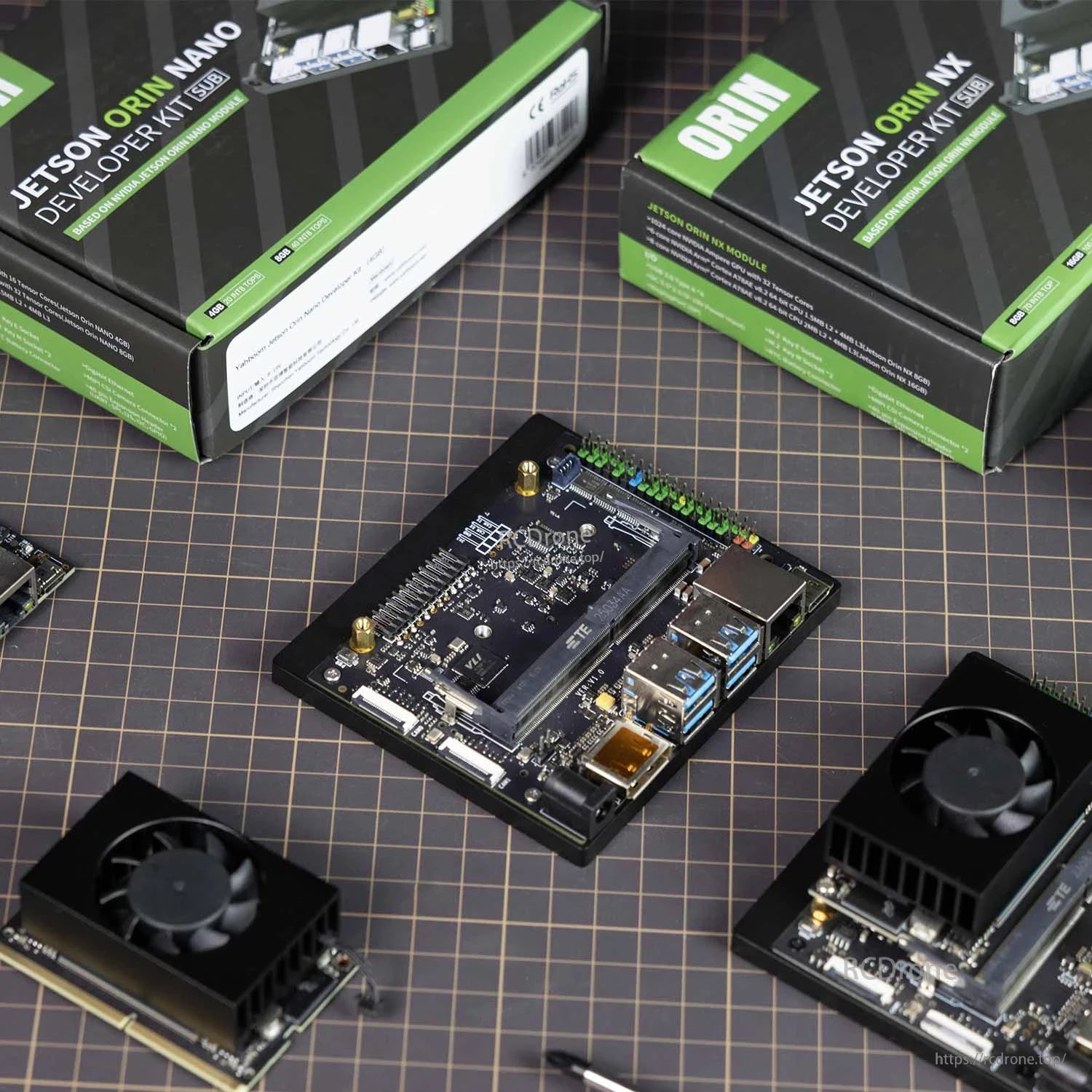

برد حامل سری یاه‌بوم جتسون برای جتسون نانو B01 & اورین نانو/اورین NX، توسعه I/O برای هوش مصنوعی

بررسی

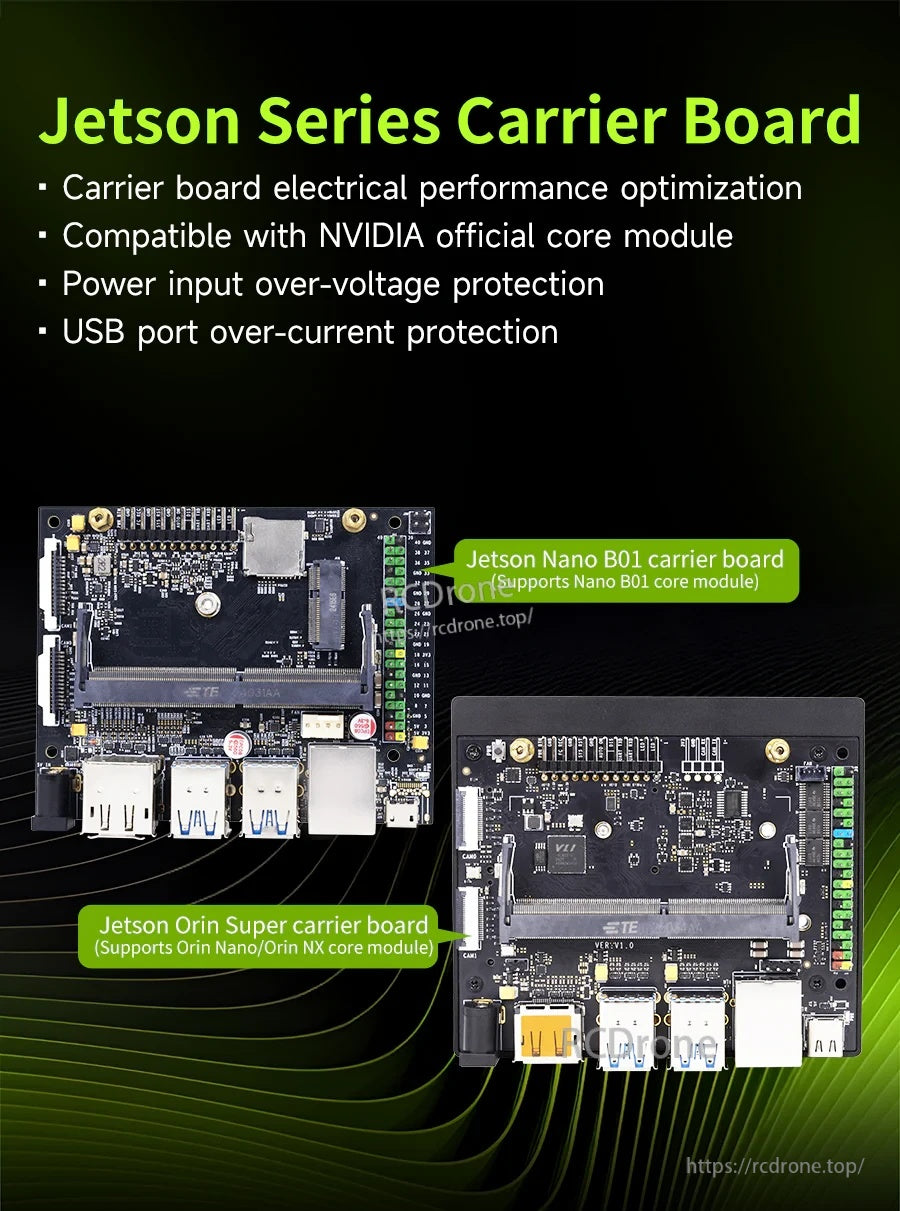

گزینه‌های برد حامل سری Yahboom Jetson برای ماژول‌های هسته NVIDIA Jetson طراحی شده‌اند و پشتیبانی سخت‌افزاری پایدار و گسترش I/O غنی را برای محاسبات لبه، استنتاج AI، رباتیک، رانندگی خودکار و اتوماسیون صنعتی فراهم می‌کنند. دو نسخه از برد حامل موجود است؛ مدل صحیح را برای ماژول هسته Jetson مورد استفاده انتخاب کنید.

این بردهای حامل از همان چیدمان رابط به عنوان راه‌حل رسمی برد حامل NVIDIA پیروی می‌کنند، با بهینه‌سازی عملکرد الکتریکی و ویژگی‌های حفاظتی اضافی مانند حفاظت در برابر ولتاژ ورودی بیش از حد و حفاظت در برابر جریان بیش از حد پورت USB.

پشتیبانی & کمک به انتخاب: اگر در انتخاب برد حامل صحیح برای ماژول Jetson یا لوازم جانبی نیاز به کمک دارید، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید [email protected].

ویدئوها

ویژگی‌های کلیدی

• رابط‌های سازگار با طرح رسمی: طرح رابط سازگار با راه‌حل برد حامل رسمی.
• پوشش ماژول: از ماژول‌های هسته Jetson Nano / Jetson Orin Nano / Jetson Orin NX پشتیبانی می‌کند (محدوده عملکرد ماژول مرجع: 473 GFLOPS تا 157 TOPS، وابسته به ماژول).
• پشتیبانی از چند دوربین: رابط دوربین MIPI CSI-2؛ از اتصال یک دوربین 4K برای برنامه‌های بینایی ماشین پشتیبانی می‌کند.
• گزینه‌های ذخیره‌سازی (وابسته به مدل): eMMC / NVMe SSD (فقط برد حامل Jetson Orin) / کارت TF (microSD) (فقط برد حامل Jetson Nano).
• شبکه & USB: اترنت گیگابیتی؛ 4 پورت USB برای لوازم جانبی (e.g. ، کیبورد/ماوس) و گسترش دستگاه.
• حفاظت & برق: حفاظت از ورودی برق در برابر ولتاژ بالا؛ حفاظت از پورت USB در برابر جریان زیاد.

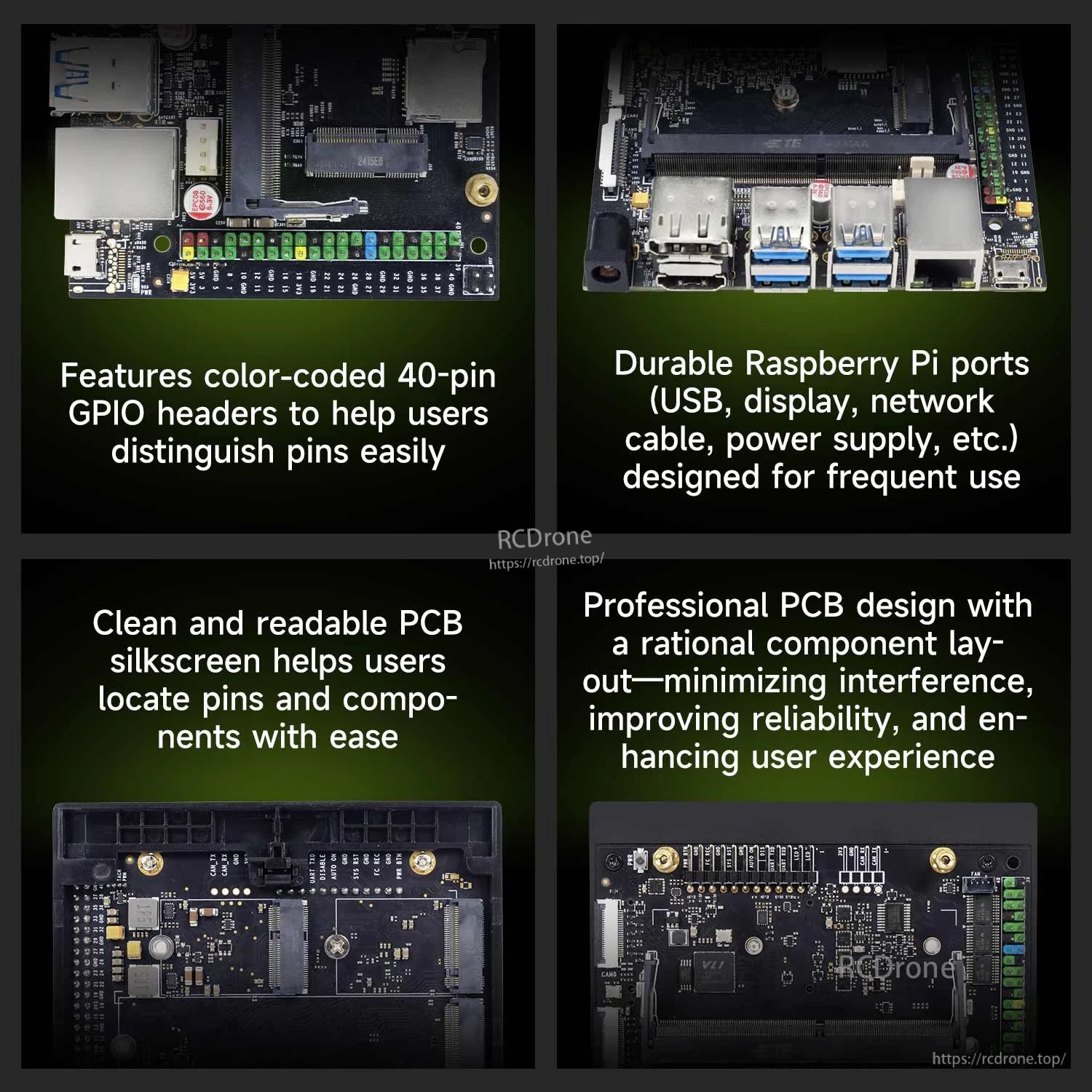

• قابلیت استفاده سخت‌افزار: برچسب‌گذاری واضح سیلک‌اسکرین و چیدمان عملی اجزا برای توسعه و ادغام.

مشخصات

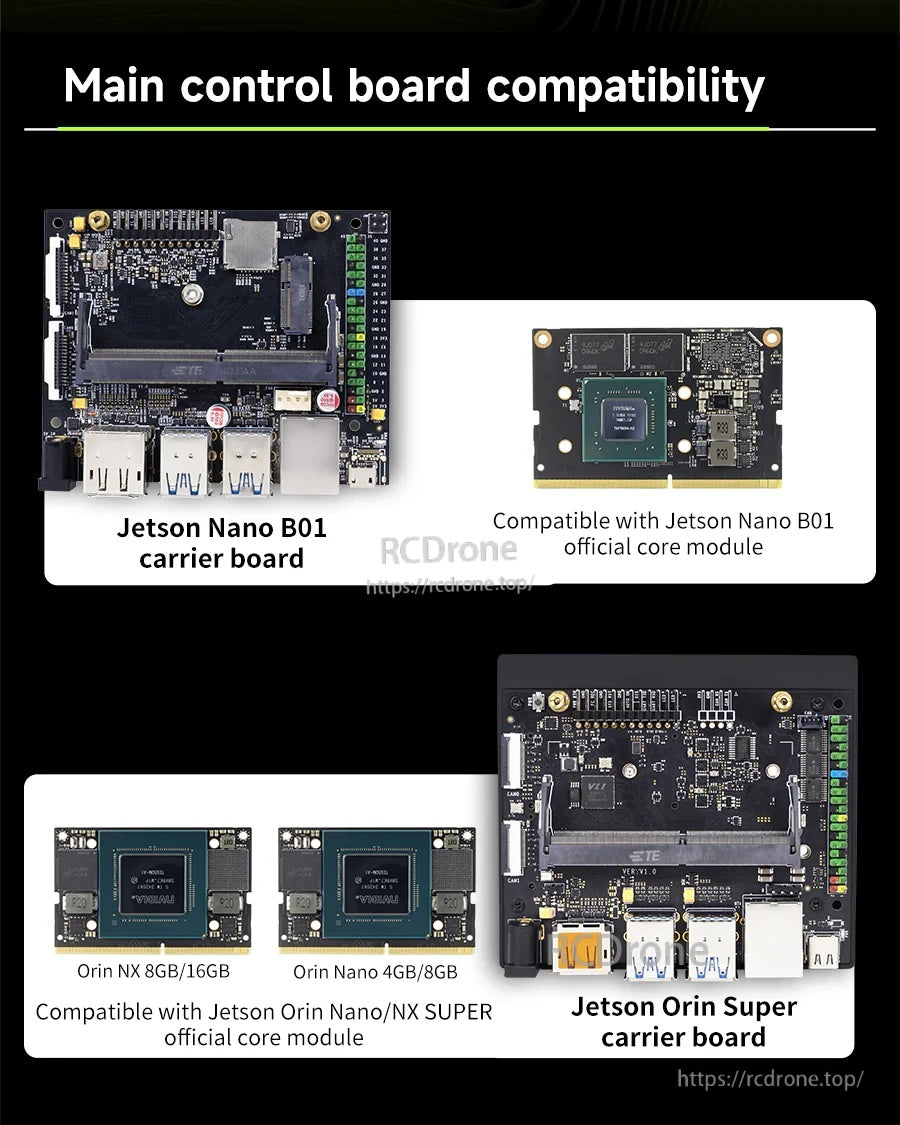

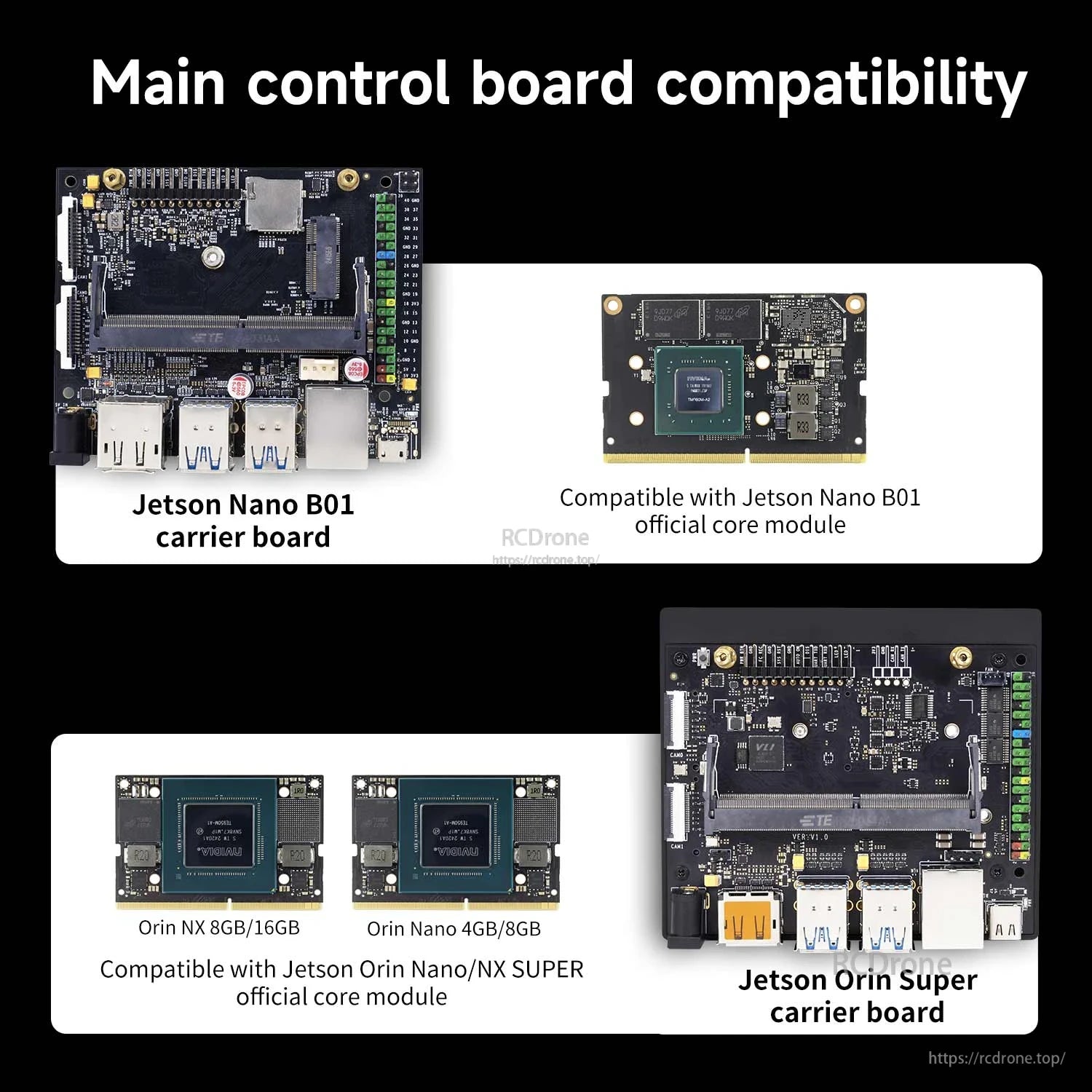

سازگاری

• برد حامل Jetson Nano B01: سازگار با ماژول هسته رسمی Jetson Nano B01.
• برد حامل Jetson Orin SUPER: سازگار با ماژول‌های هسته رسمی Jetson Orin Nano/NX SUPER (تنوع ماژول‌ها نشان داده شده: Orin NX 8GB/16GB; Orin Nano 4GB/8GB).

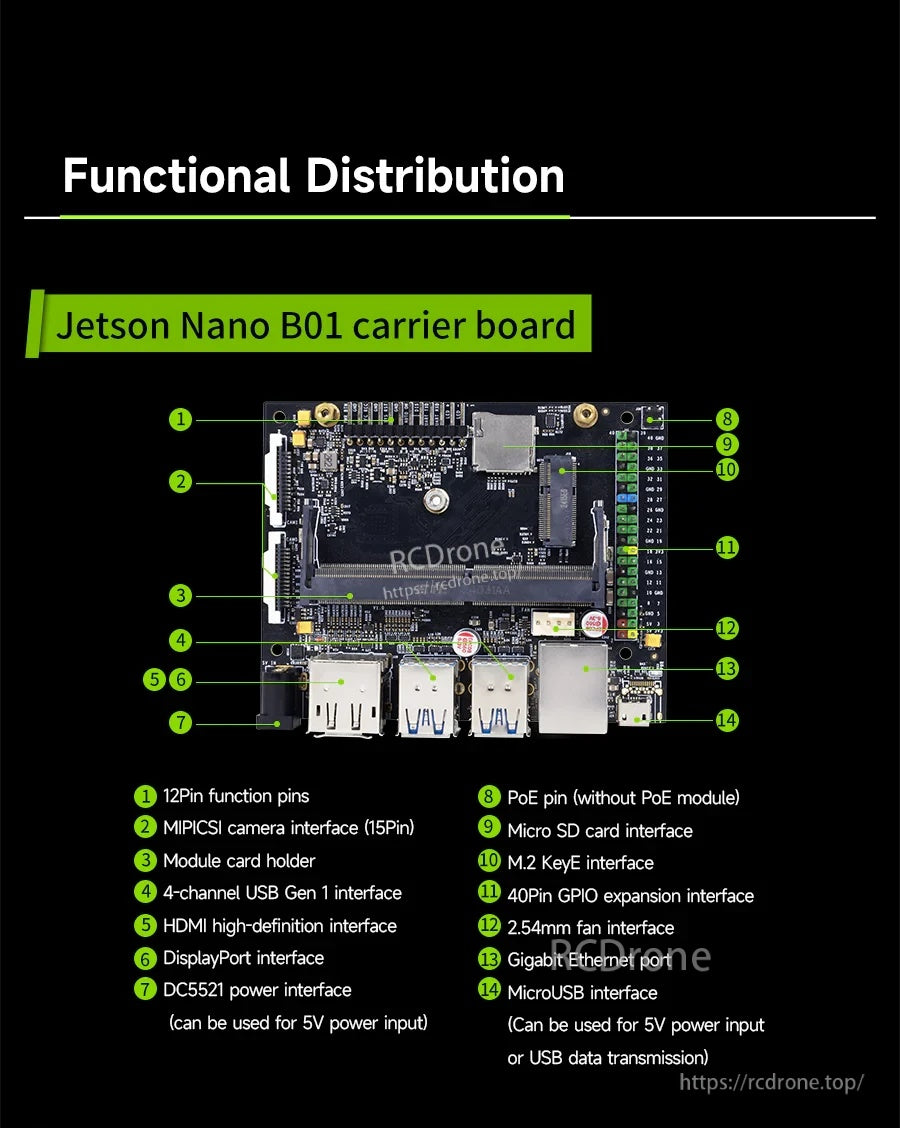

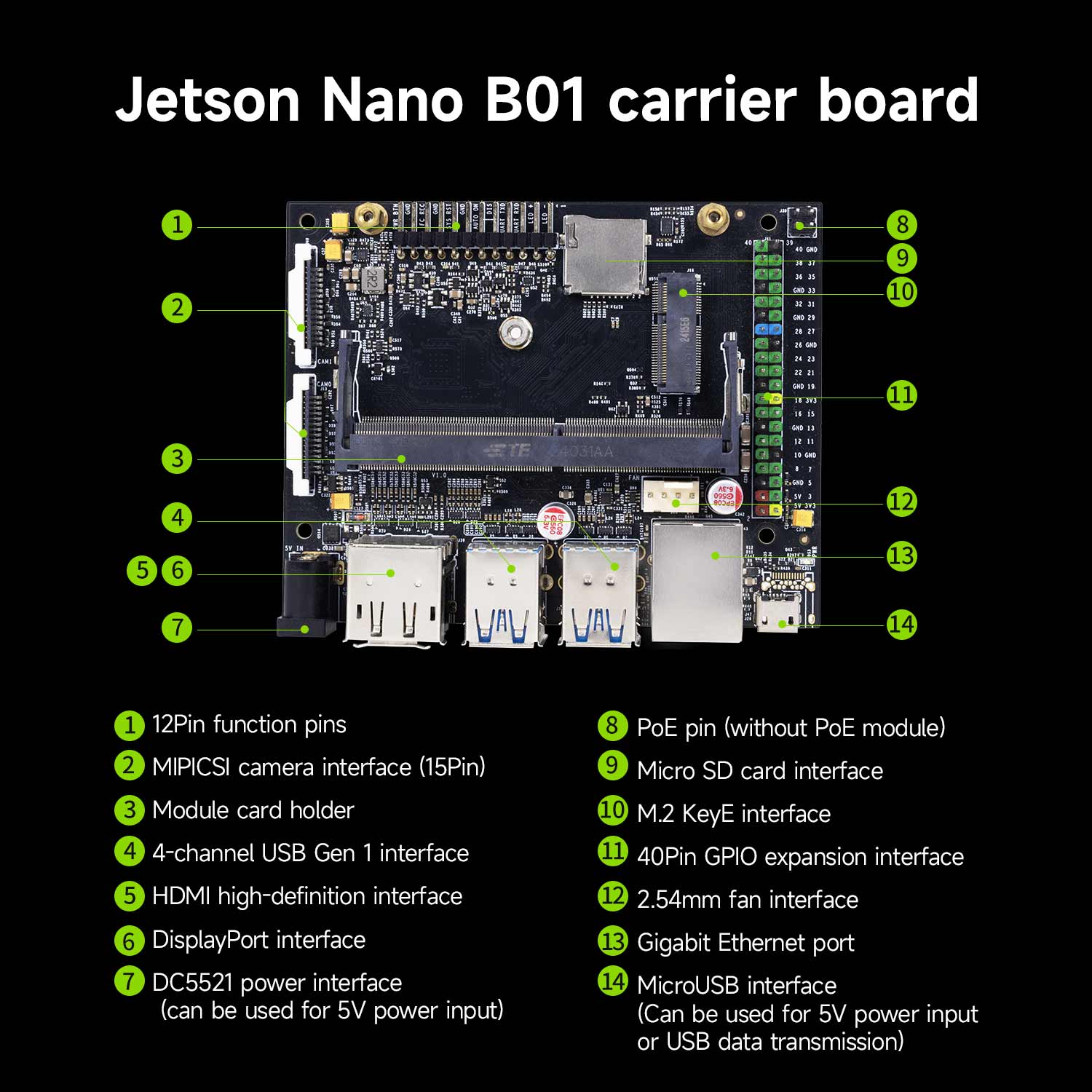

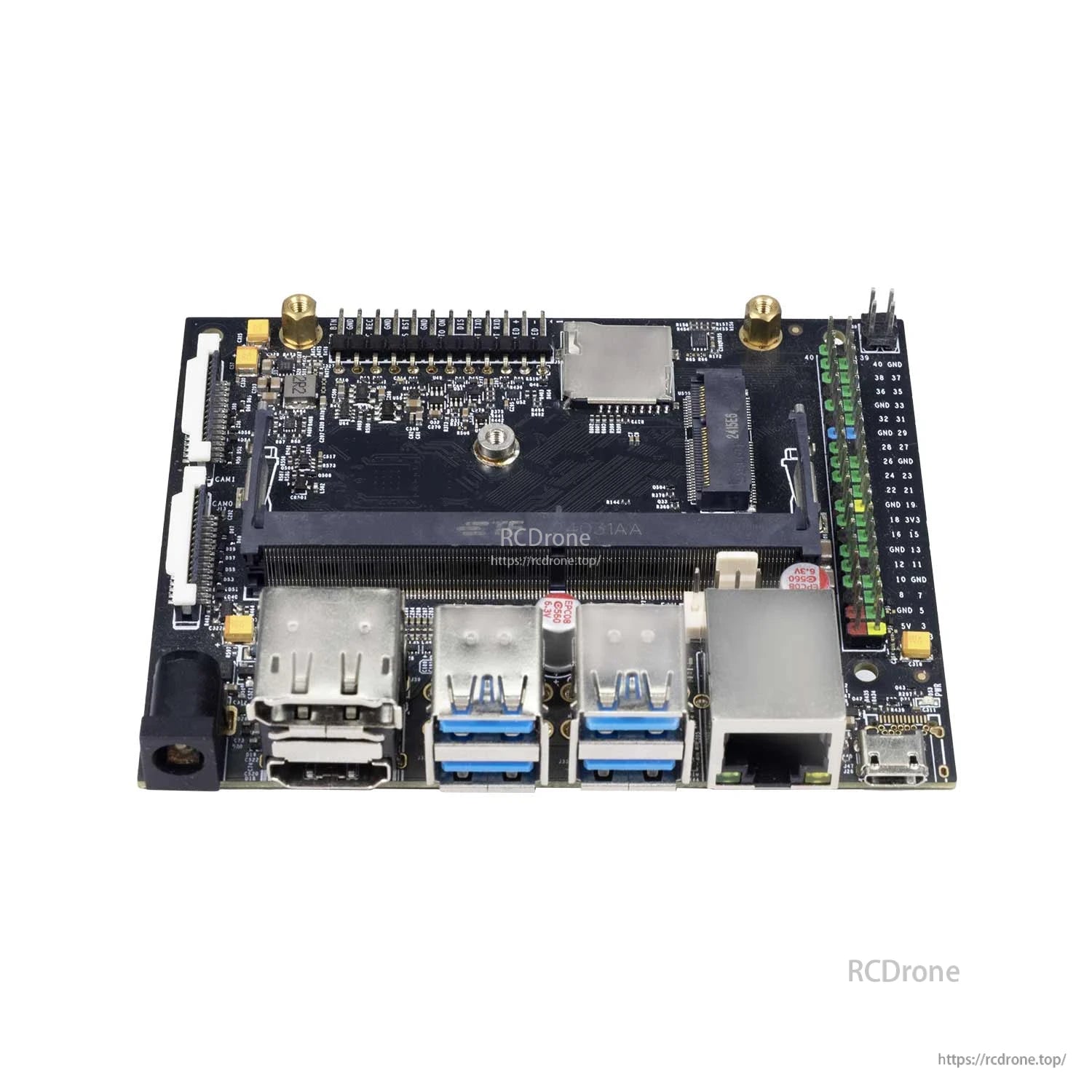

برد حامل Jetson Nano B01 (توزیع عملکردی)

• پین‌های عملکرد 12Pin
• رابط دوربین MIPICSI (15Pin)
• نگهدارنده ماژول کارت
• رابط USB Gen 1 چهار کاناله
• رابط HDMI با وضوح بالا
• رابط DisplayPort
• رابط برق DC5521 (قابل استفاده برای ورودی برق 5V)
• پین PoE (بدون ماژول PoE)
• رابط کارت Micro SD
• رابط M.2 KeyE
• رابط گسترش GPIO 40Pin
• 2.54mm فن رابط
• پورت اترنت گیگابیت
• رابط MicroUSB (می‌تواند برای ورودی برق 5V یا انتقال داده USB استفاده شود)

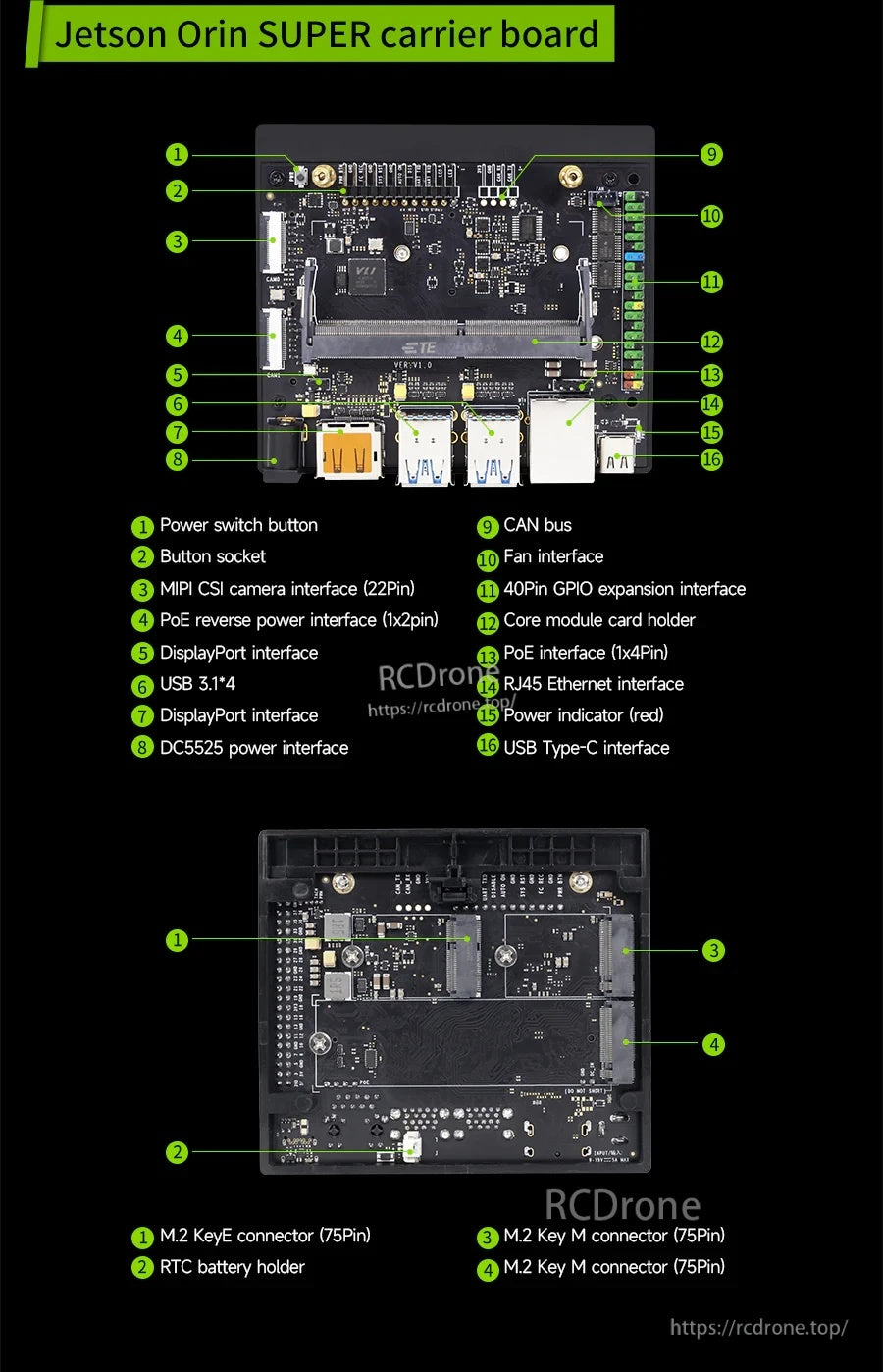

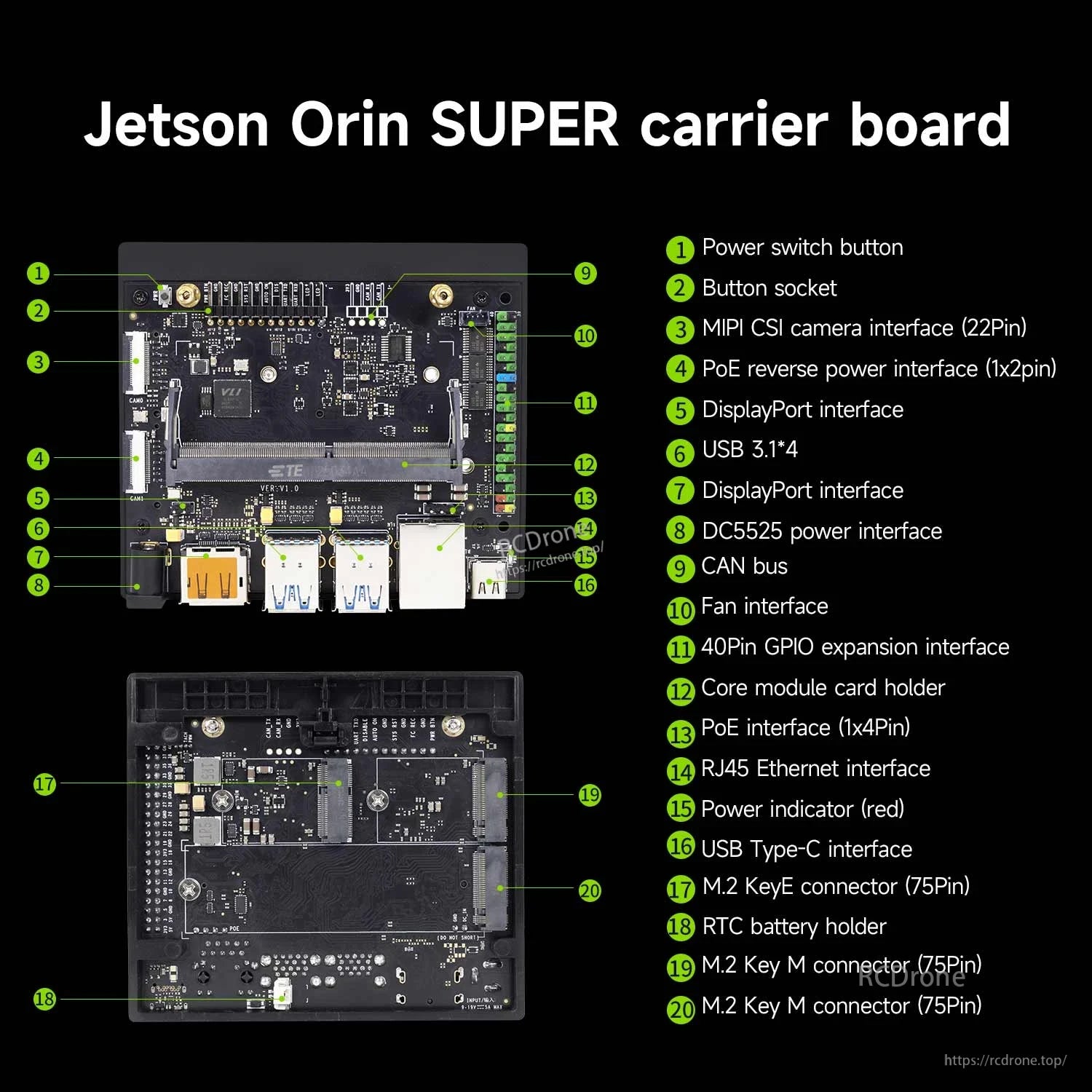

برد حامل Jetson Orin SUPER (توزیع عملکردی)

• دکمه سوئیچ برق
• سوکت دکمه
• رابط دوربین MIPI CSI (22Pin)
• رابط برق معکوس PoE (1x2pin)
• رابط DisplayPort
• USB 3.1*4
• رابط DisplayPort
• رابط برق DC5525
• باس CAN
• رابط فن
• رابط گسترش GPIO 40Pin
• نگهدارنده ماژول اصلی
• رابط PoE (1x4Pin)
• رابط اترنت RJ45
• شاخص قدرت (قرمز)
• رابط USB Type-C

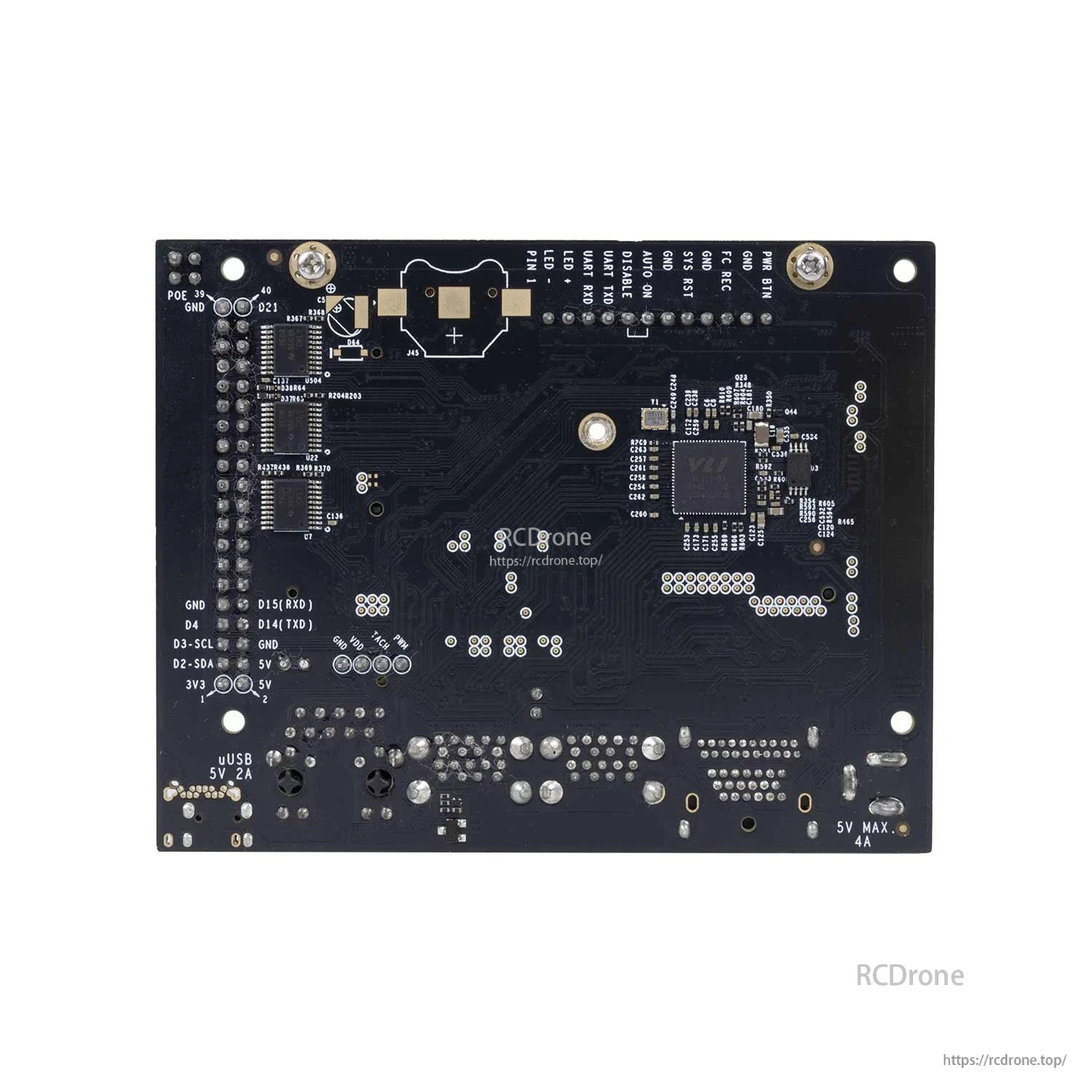

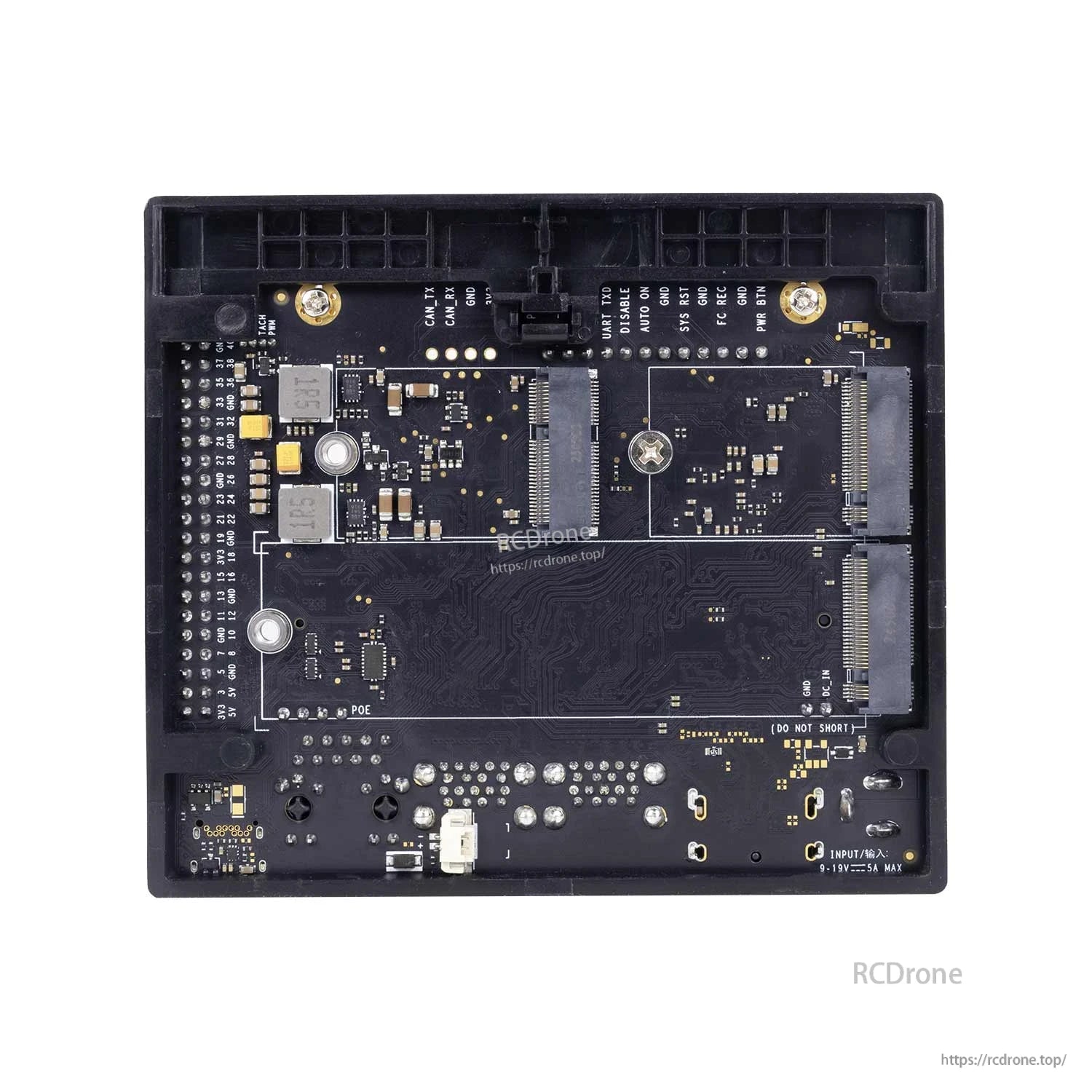

برد حامل Jetson Orin SUPER (سمت پایین)

• کانکتور M.2 KeyE (75Pin)
• نگهدارنده باتری RTC
• M.2 کلید M کانکتور (75Pin)
• کانکتور M.2 کلید M (75Pin)

یادداشت‌های قدرت (برد حامل Jetson Orin SUPER)

• از رابط تأمین برق DC5525 استفاده می‌کند؛ از تأمین برق با ولتاژ وسیع 9-19V پشتیبانی می‌کند.
• برای برآورده کردن الزامات تأمین برق حالت SUPER طراحی شده است؛ از حداکثر مصرف برق 45W پشتیبانی می‌کند.

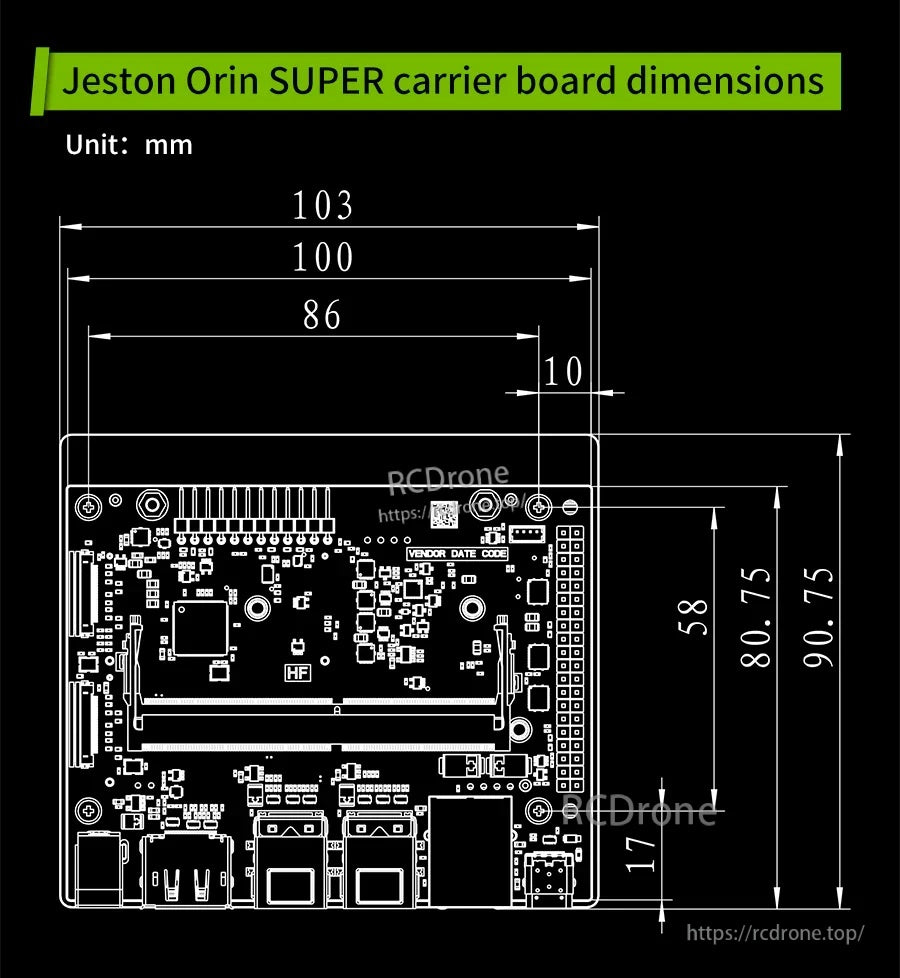

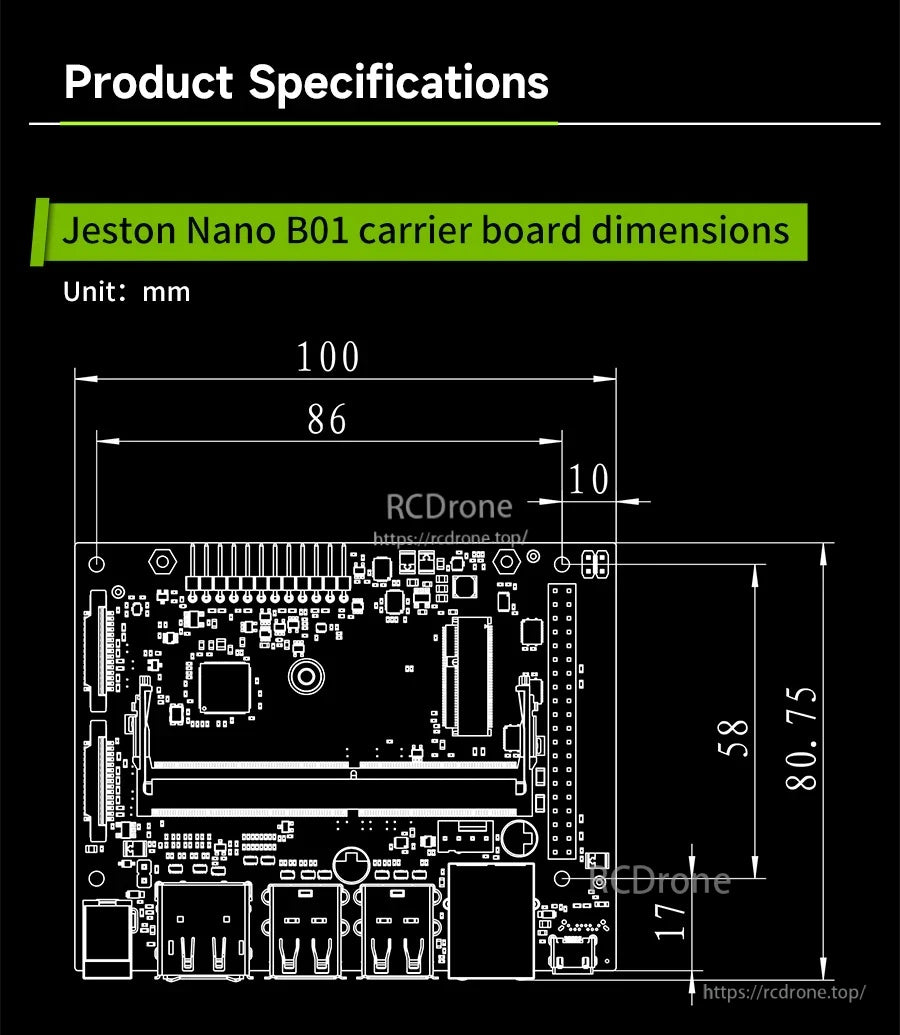

ابعاد برد حامل Jetson Nano B01

• واحد: میلی‌متر
• نشان‌های ترسیمی نشان داده شده: 100، 86، 10، 80.75، 58، 17

یادداشت‌های اضافی

• یک پایه آکریلیک استاندارد برای کاهش ریسک اتصال کوتاه PCB، حفظ یک شیار سیم‌کشی آنتن WiFi و بهینه‌سازی روش ثابت‌سازی ارجاع داده شده است.
• Yahboom به در دسترس بودن یک ویدیو آموزشی نصب و یک فایل مدل 3D رایگان محصول برای این سری برد حامل اشاره می‌کند.

جزئیات

این تبلیغ ماژول را در صورتی که صفحه بر روی بردهای حامل متمرکز است، نادیده بگیرید؛ فقط در صورتی که کیت توسعه متناسب را نیز می‌فروشید، نگه دارید.

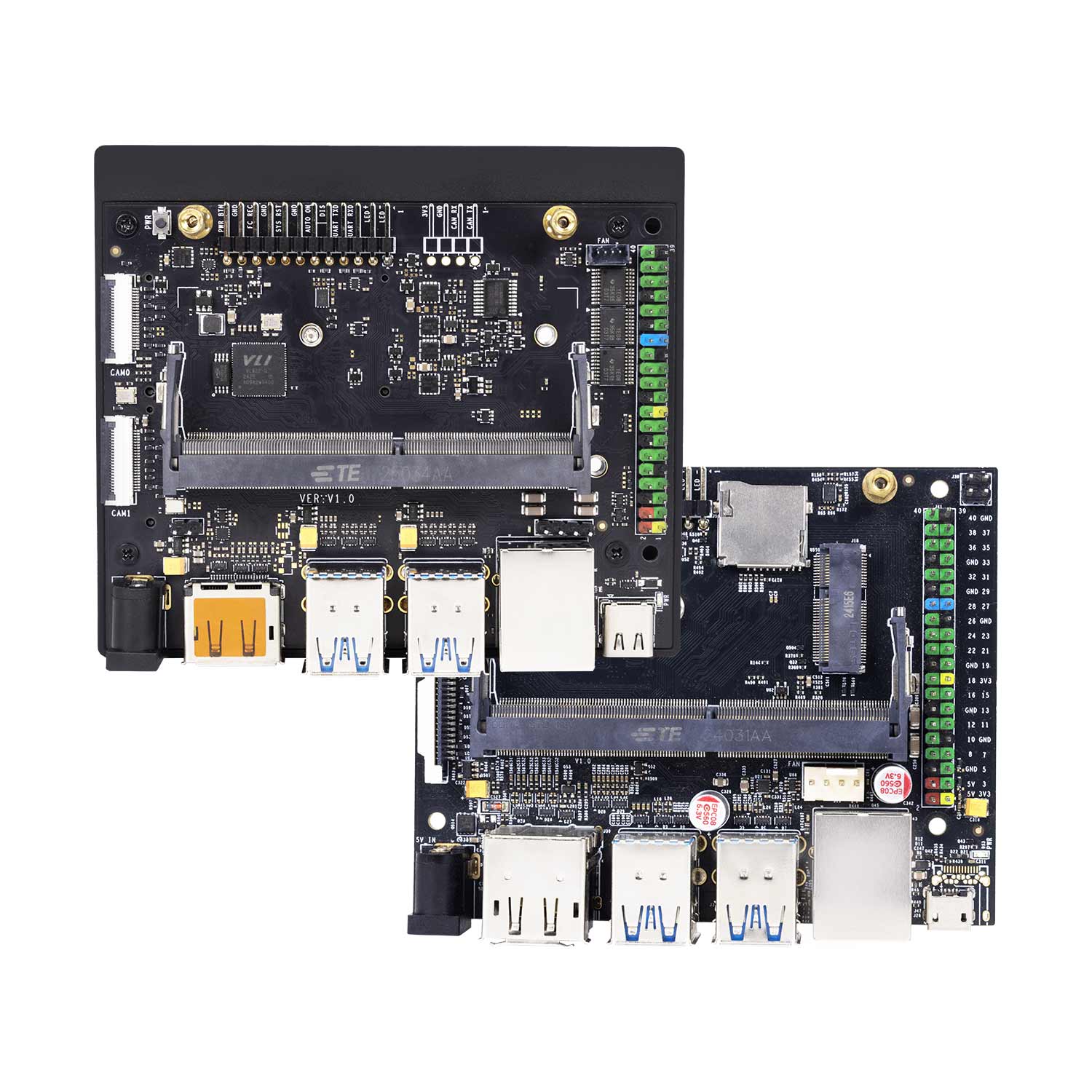

بین برد حامل Jetson Nano B01 و برد حامل Jetson Orin SUPER بر اساس ماژول NVIDIA Jetson خود انتخاب کنید.

هر دو نسخه از طرح رسمی پیروی می‌کنند در حالی که ماژول هسته Jetson صحیح را برای راه‌اندازی قابل اعتماد مطابقت می‌دهند.

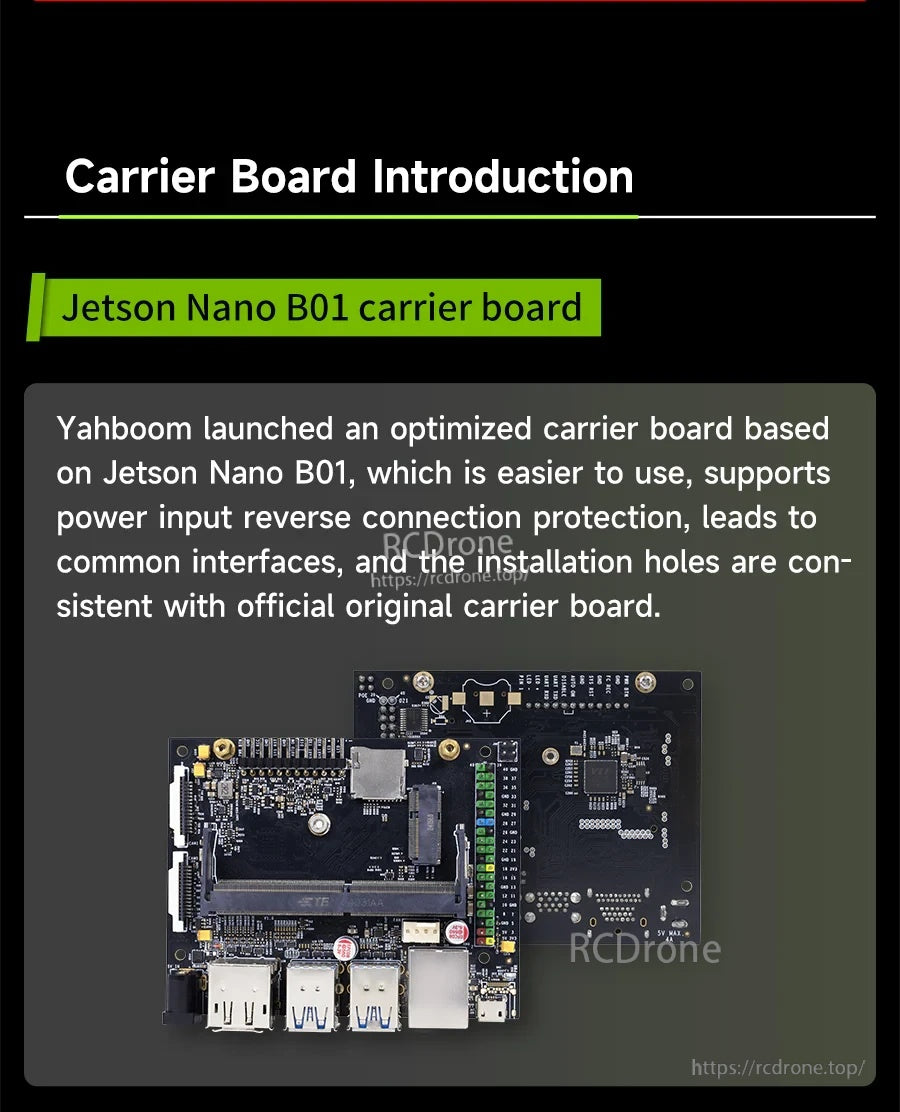

نسخه Jetson Nano B01 از رابط‌های رایج پشتیبانی می‌کند و حفاظت از اتصال معکوس را برای ورودی برق اضافه می‌کند.

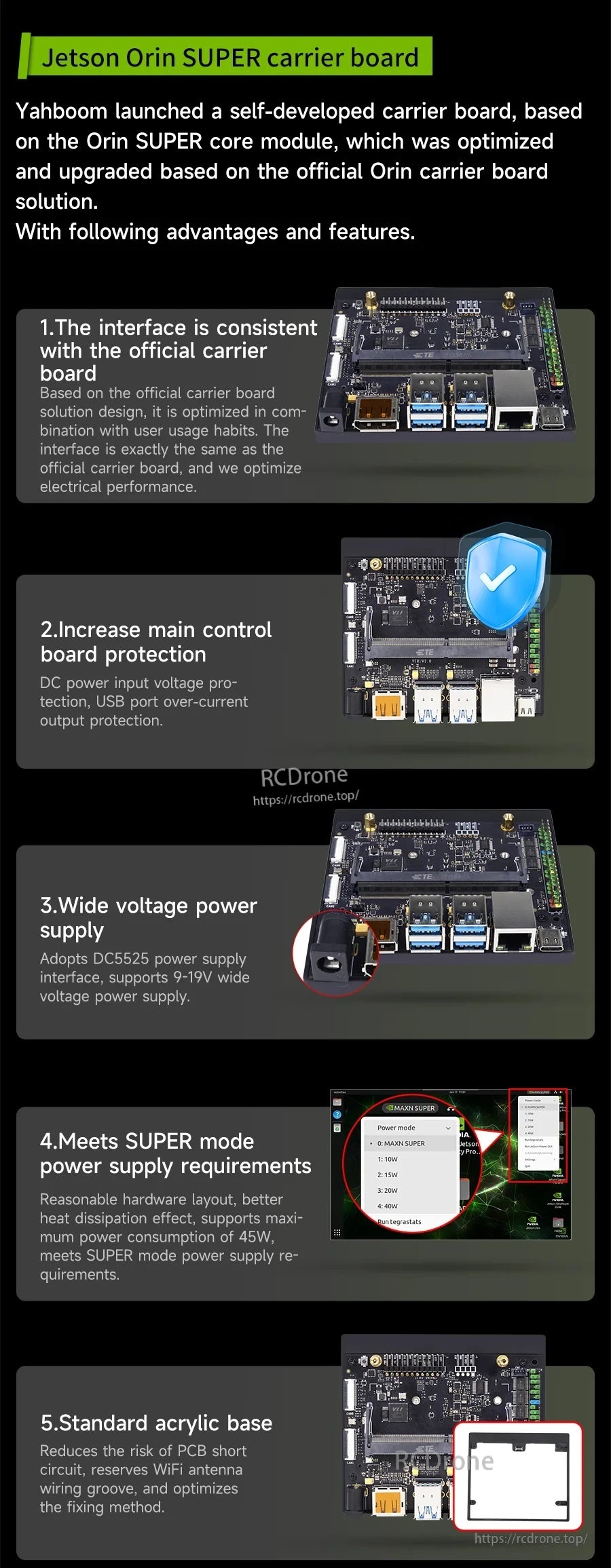

برد حامل Jetson Orin SUPER طرح رابط رسمی را حفظ می‌کند در حالی که حفاظت و انعطاف‌پذیری منبع تغذیه را اضافه می‌کند.

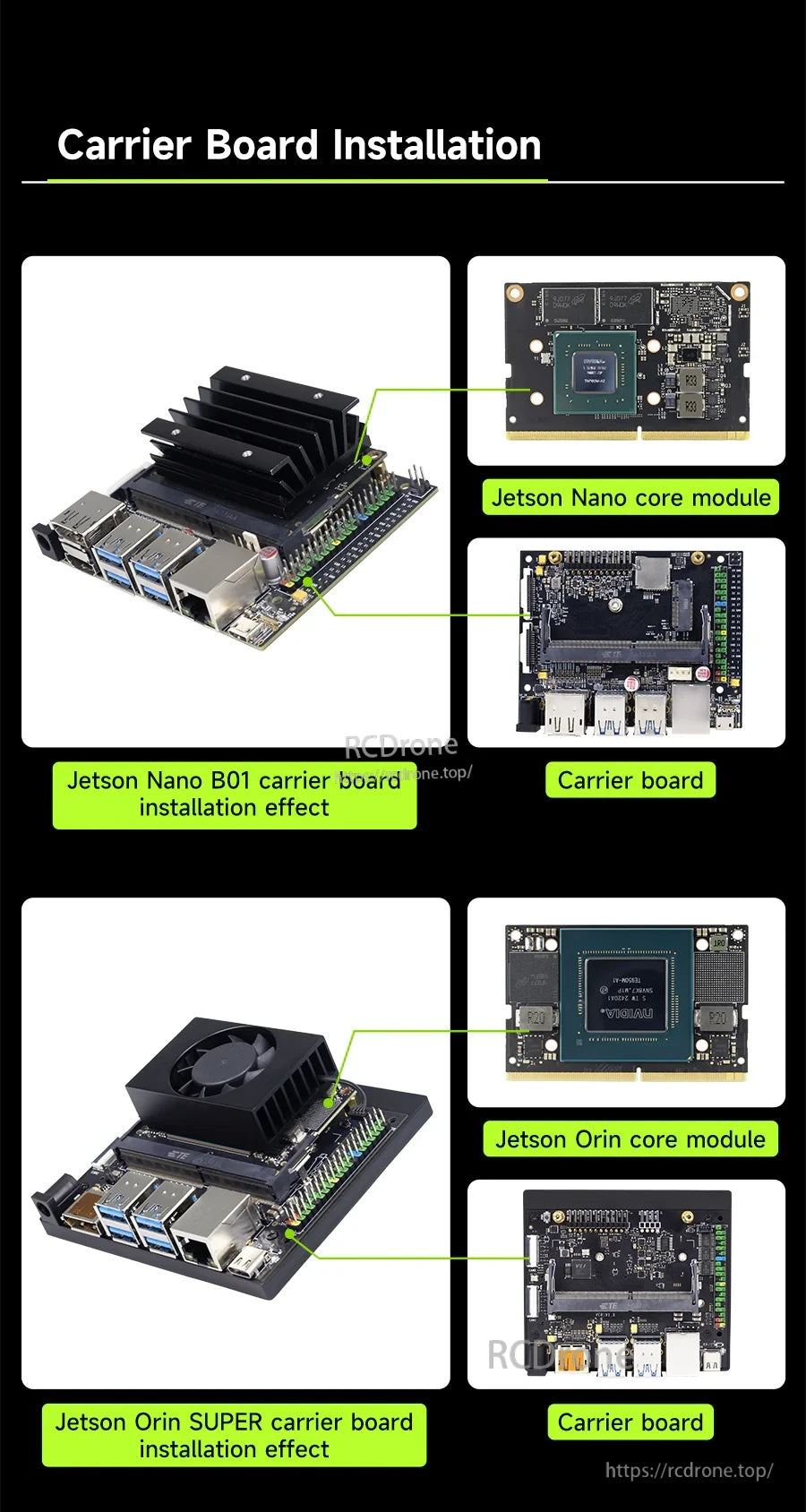

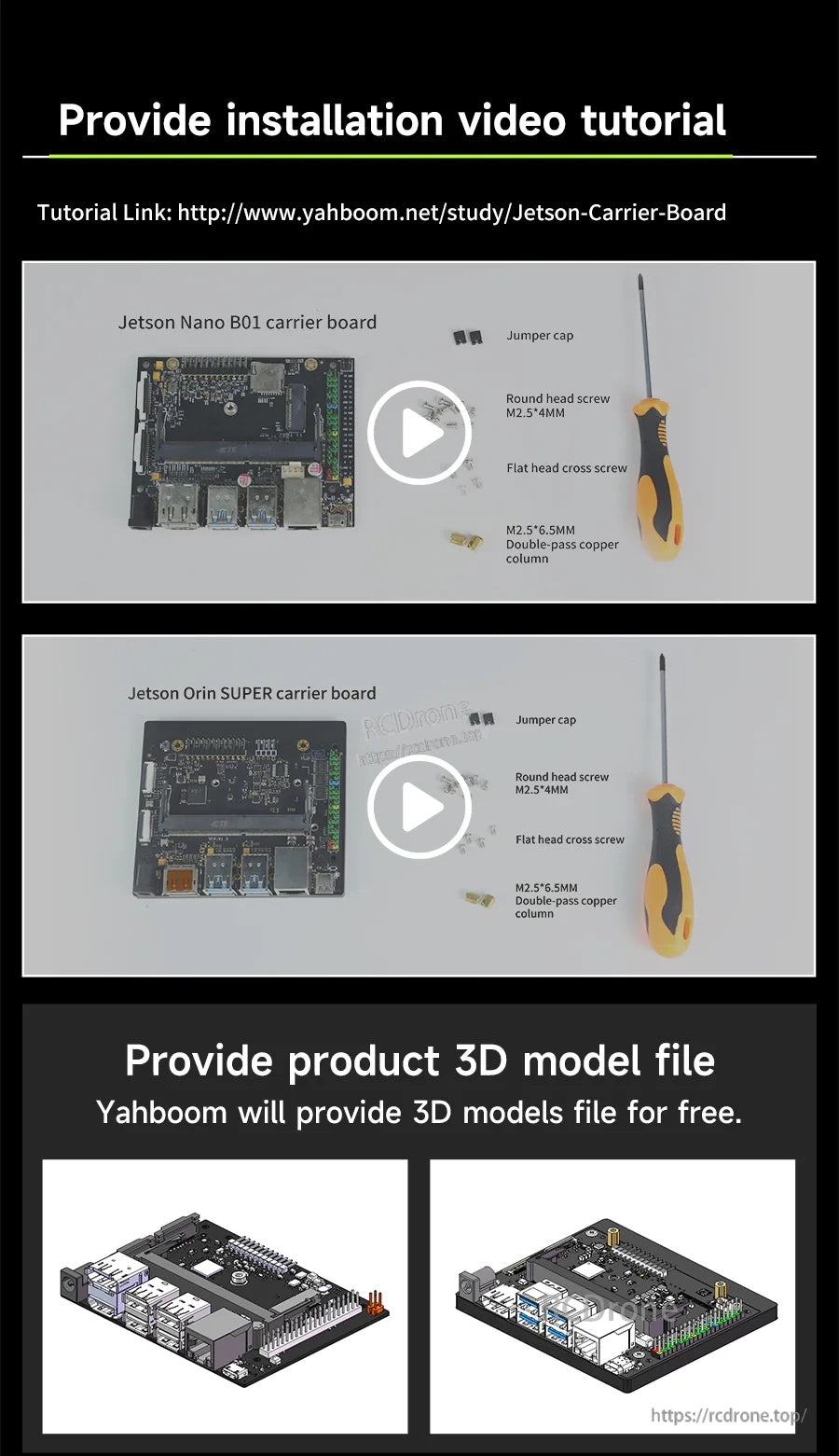

یک نمای نصب واضح به تأیید جهت ماژول و هم‌راستایی کانکتور قبل از روشن شدن اولیه کمک می‌کند.

راهنمای نصب ویدئو و فایل‌های مدل سه‌بعدی پشتیبانی از ادغام سریع‌تر در محفظه‌ها و نمونه‌های اولیه.

ورودی/خروجی Jetson Nano B01 شامل MIPI CSI-2، HDMI/DisplayPort، اترنت گیگابیتی، چندین پورت USB و GPIO با 40 پین است.

نسخه SUPER Jetson Orin اتصال را با USB، خروجی‌های نمایش، ورودی‌های دوربین، CAN و گزینه‌های گسترش M.2 گسترش می‌دهد.

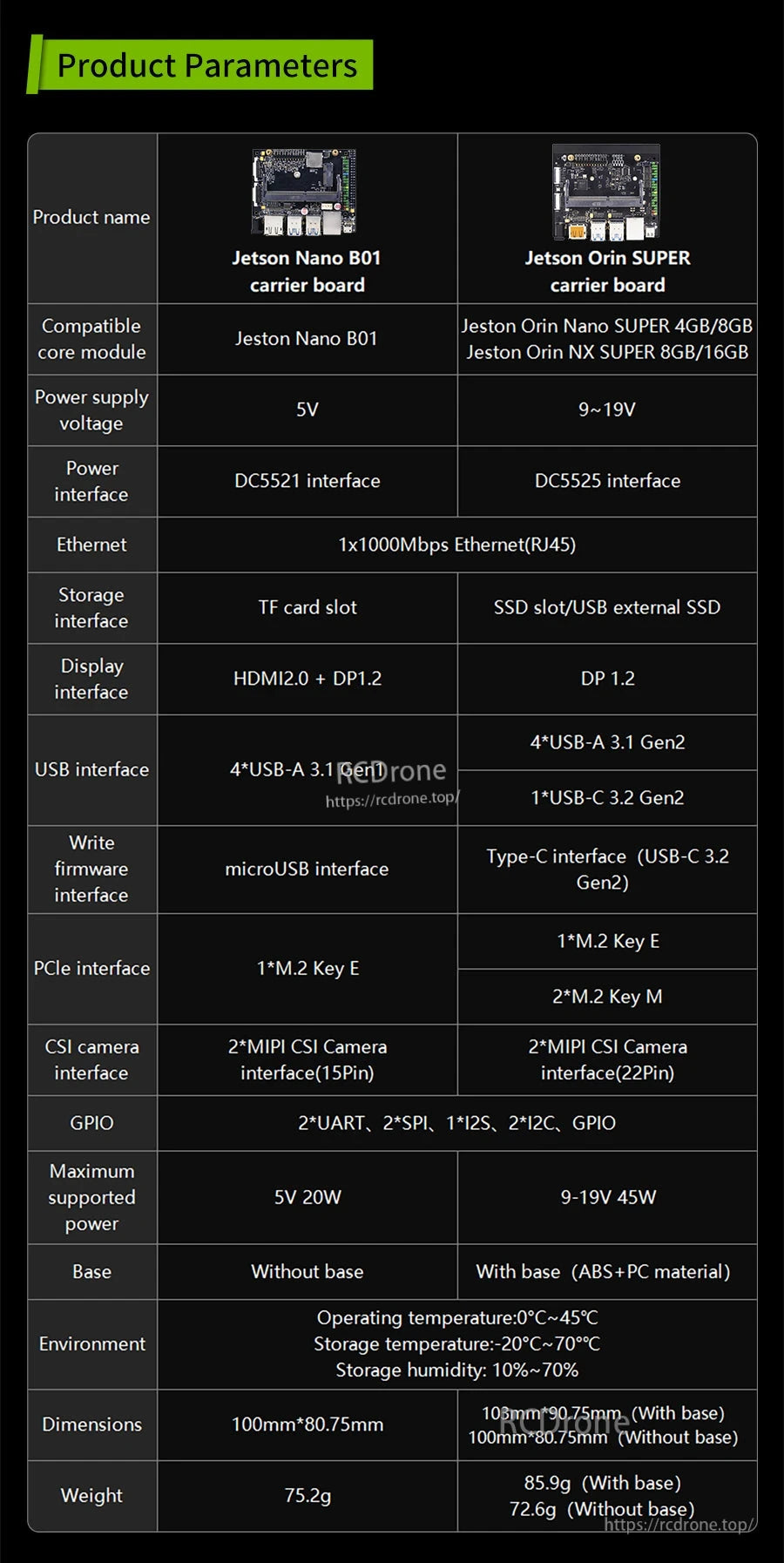

از جدول مقایسه برای انتخاب برد حامل مناسب برای ماژول، ورودی برق، نیازهای ذخیره‌سازی و ورودی/خروجی استفاده کنید.

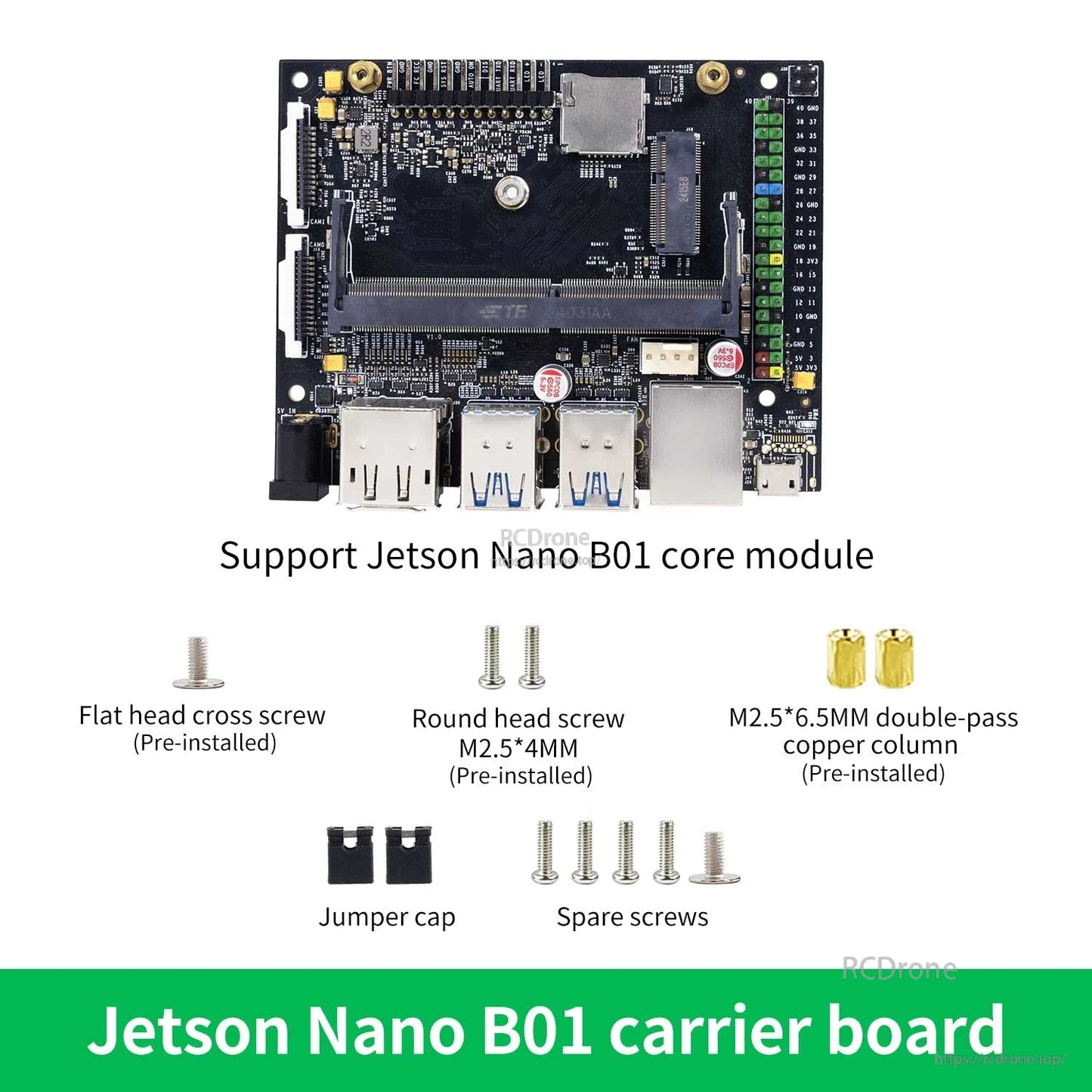

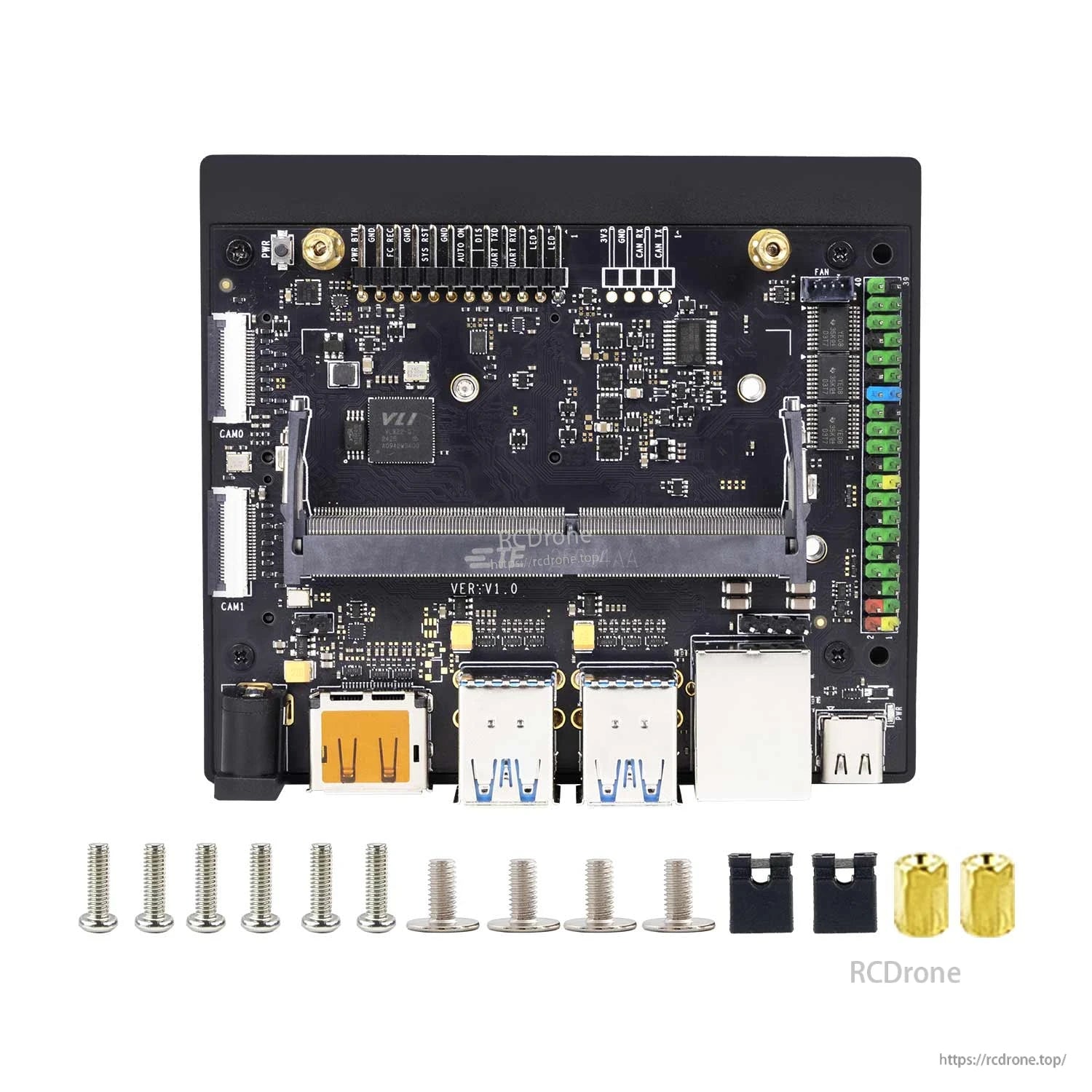

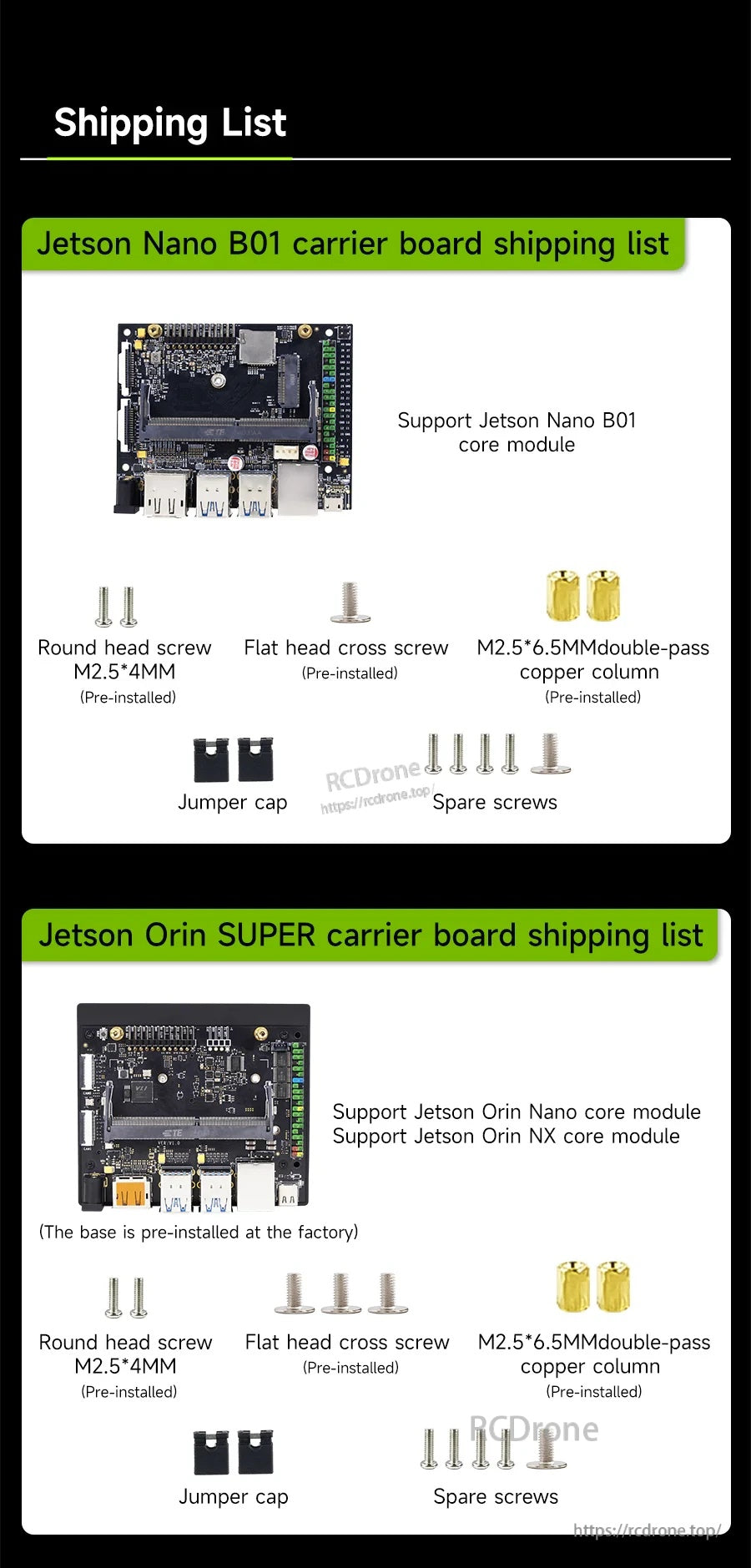

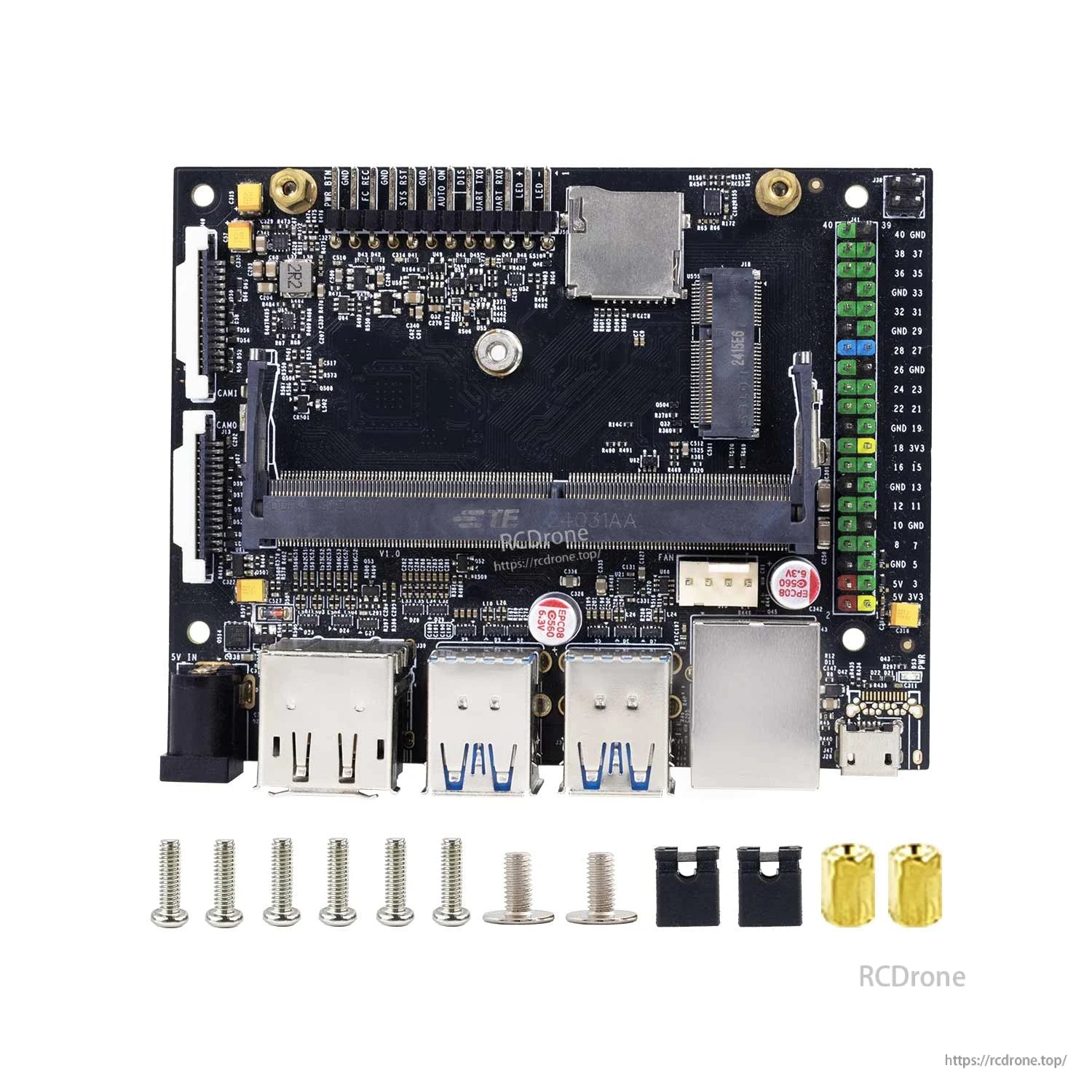

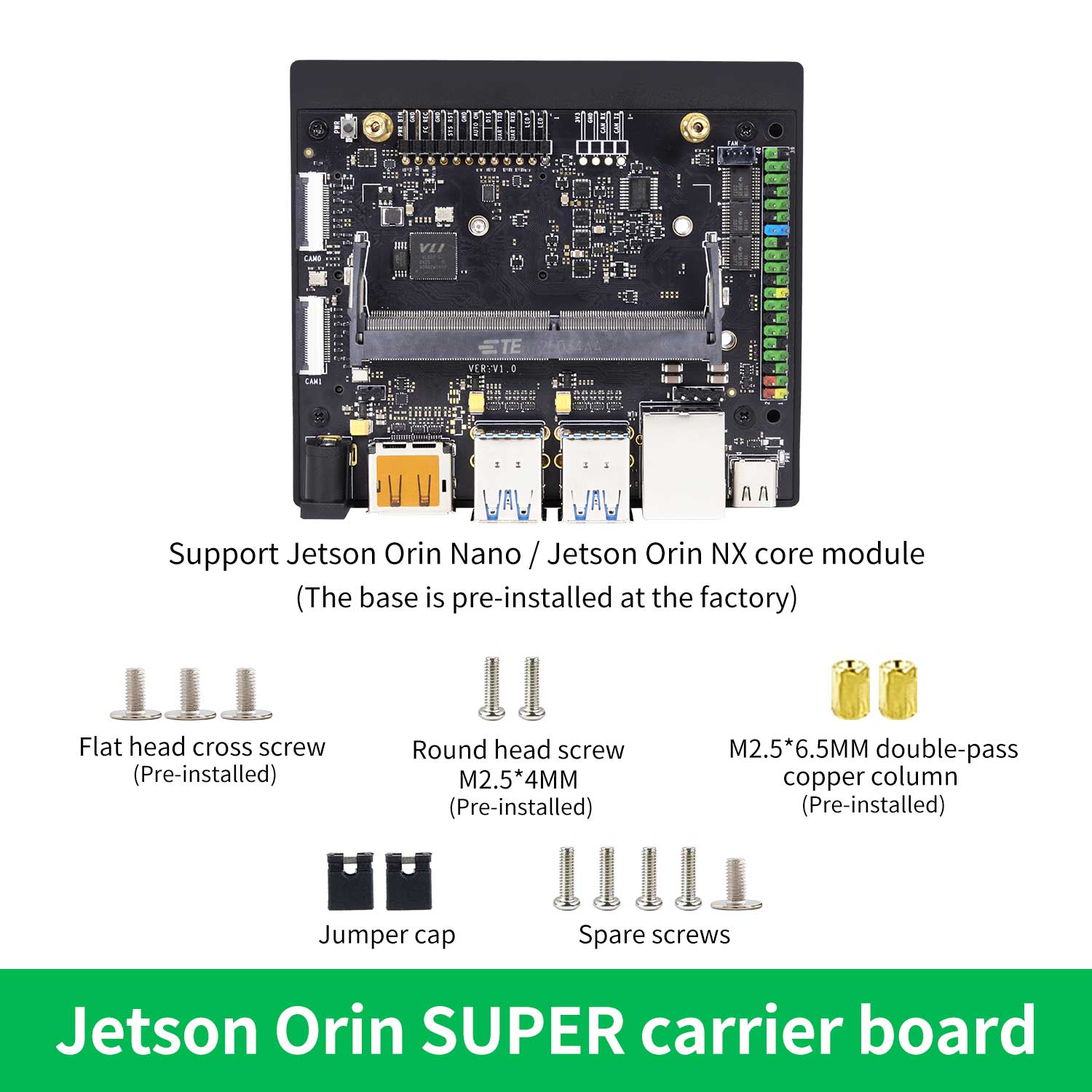

هر برد حامل شامل قطعات کوچک لازم برای نصب و راه‌اندازی، از جمله پیچ‌ها و کاپ‌های جامپر است.

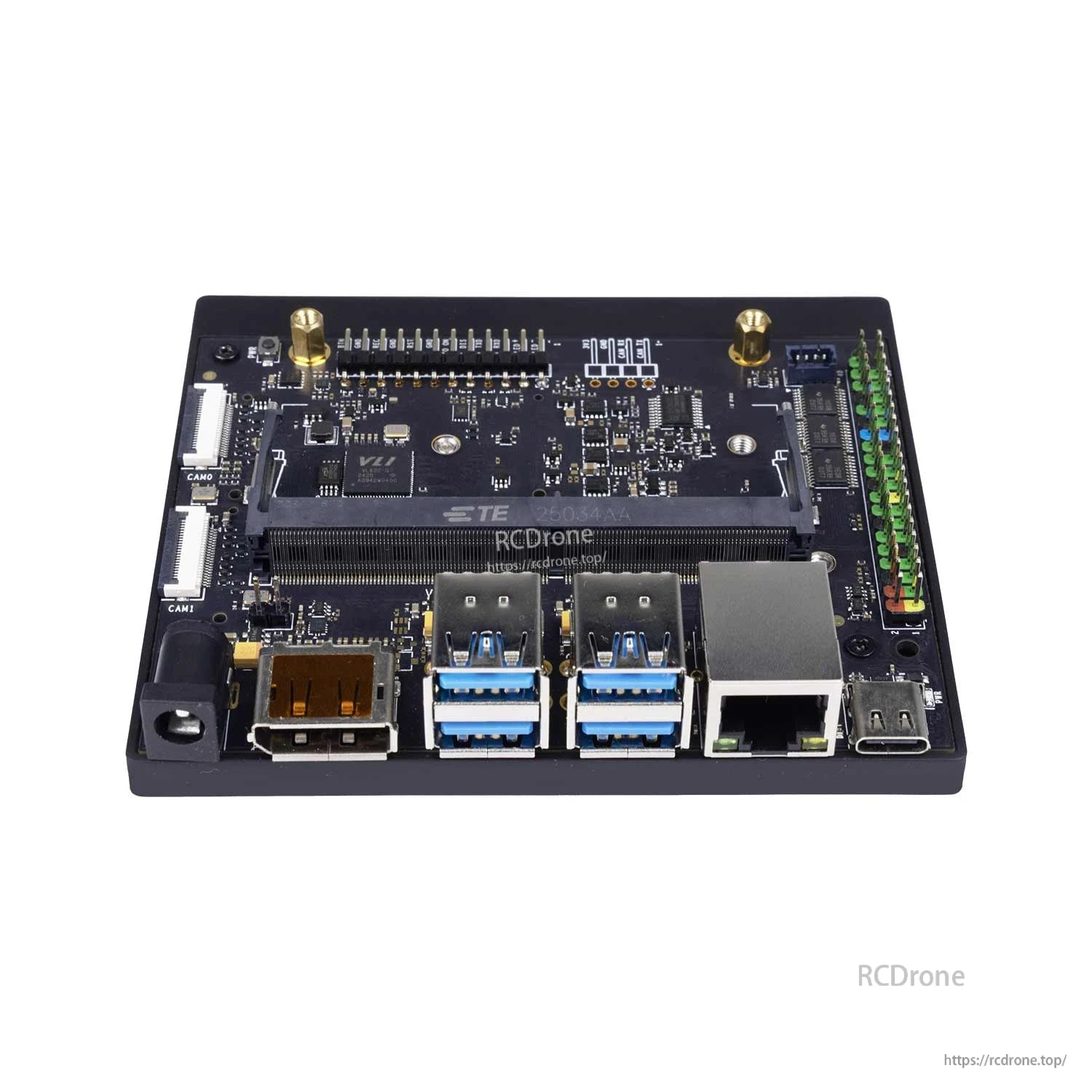

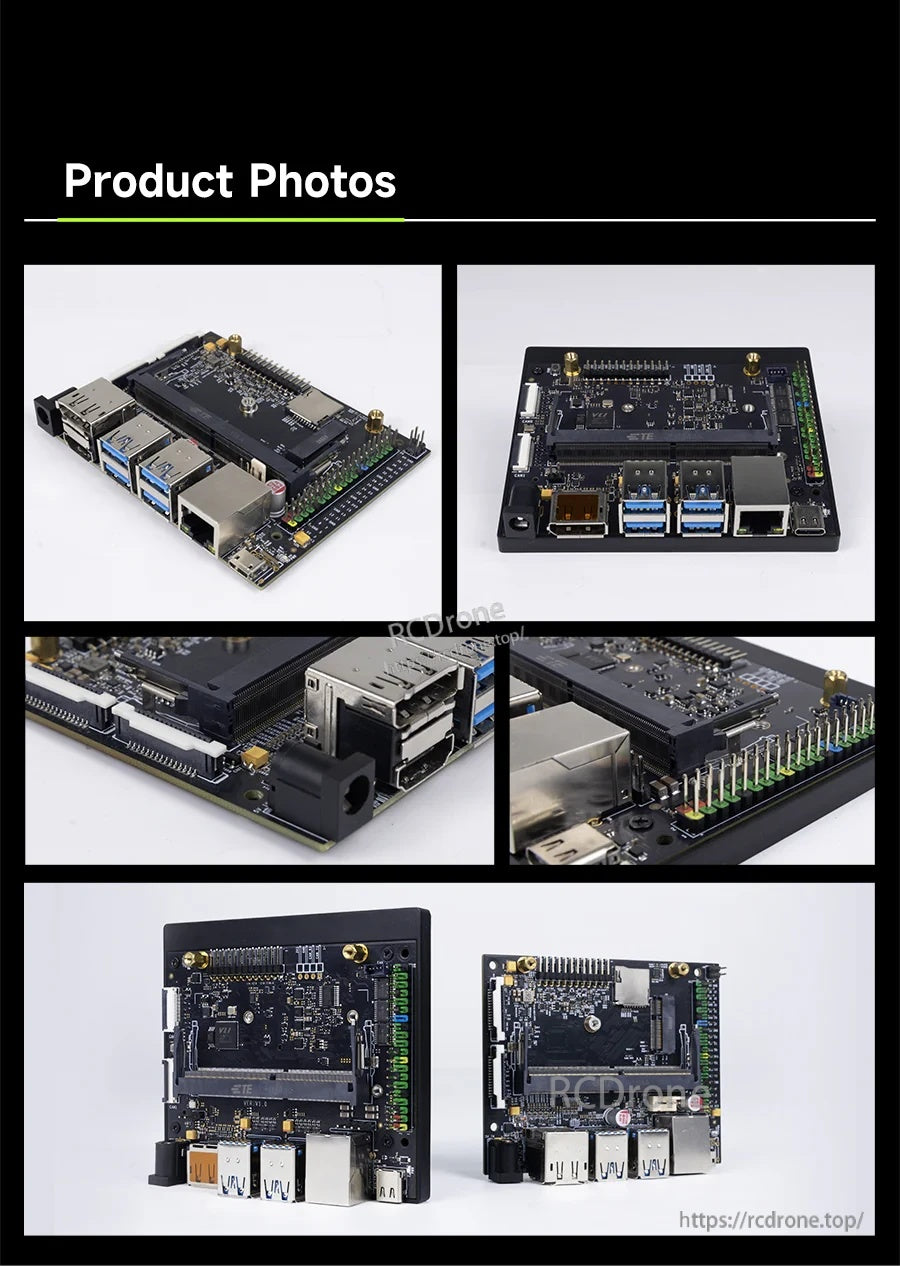

برد حامل Yahboom Jetson گسترش ورودی/خروجی راحتی را با پورت‌های USB، اترنت، ورودی برق DC و دسترسی به هدر GPIO برای نمونه‌سازی سریع اضافه می‌کند.

افزونه‌های پیشنهادی مانند آداپتور برق، حافظه SSD، آنتن‌ها، کابل‌ها و یک فن خنک‌کننده به تکمیل تنظیمات برد حامل Jetson کمک می‌کنند.
