مجموعه چرخ‌ها ۶۵–۹۷ میلی‌متری: چرخ مکانوم ۶۵/۸۰/۹۷ میلی‌متری & چرخ‌های لاستیکی ۶۵/۸۵ میلی‌متری + کوپلینگ شش‌ضلعی ۳ یا ۶ میلی‌متری

بررسی

این مجموعه چرخ برای پروژه‌های ماشین‌های مسابقه و ماشین‌های رباتی شامل 6 نوع لاستیک است، از جمله چرخ‌های لاستیکی سنتی و چرخ‌های مکانوم. اندازه‌ها شامل چرخ‌های کوچک برای ماشین‌های هوشمند میکرو تا چرخ‌های متوسط/بزرگ برای ماشین‌های رباتی بزرگتر است که به تطابق نیازهای کشش و کنترل در سناریوهای مختلف کمک می‌کند.

ویژگی‌های کلیدی

• انواع چرخ: چرخ مسابقه‌ای / چرخ آفرود / چرخ مکانوم
• دامنه قطر چرخ نشان داده شده: 65–97mm
• تمام تایرهای این صفحه با کوپلینگ‌های شش‌گوش نصب شده‌اند
• گزینه‌های کوپلینگ شش‌گوش نشان داده شده: 3mm / 6mm (اختیاری)
• چرخ‌های لاستیکی در این صفحه دارای لایه‌های اسفنجی هستند
• چرخ‌های مکانوم برای حرکت چند جهته طراحی شده‌اند زمانی که در یک تنظیم 4 چرخ استفاده می‌شوند

مشخصات

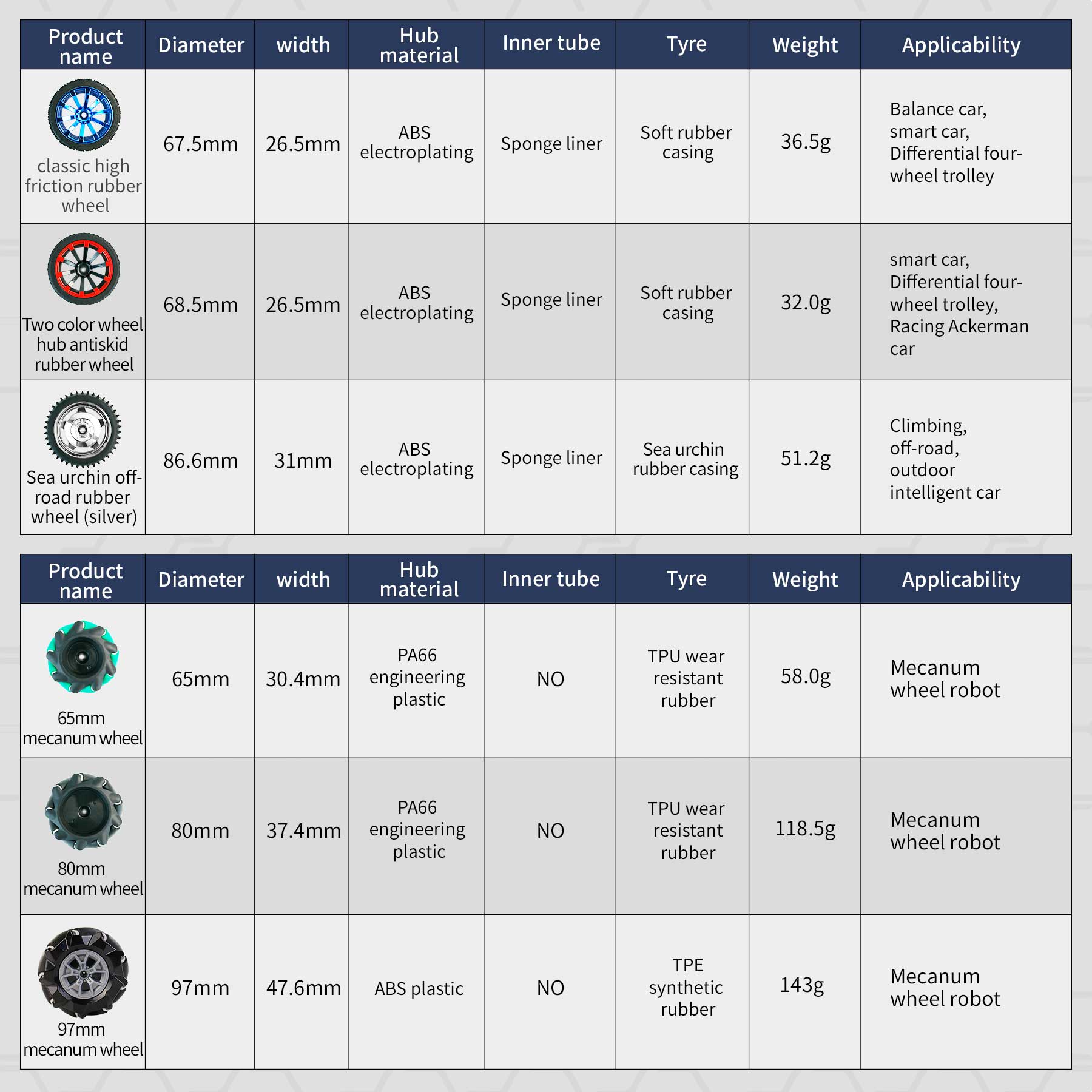

گزینه‌های چرخ (6 نوع)

گزینه‌های کوپلینگ شش‌ضلعی

یادداشت‌های کوپلینگ (متن نمایش داده شده)

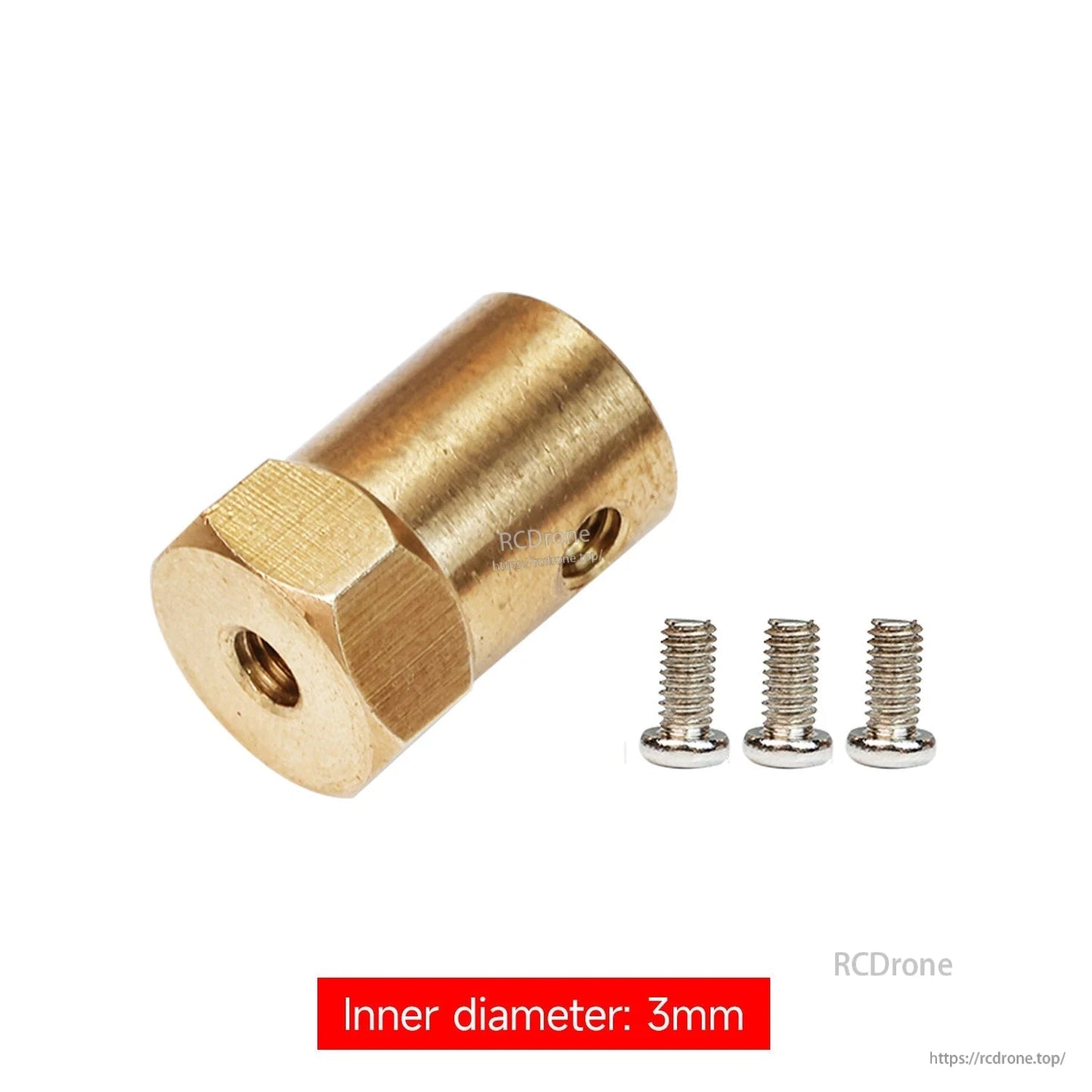

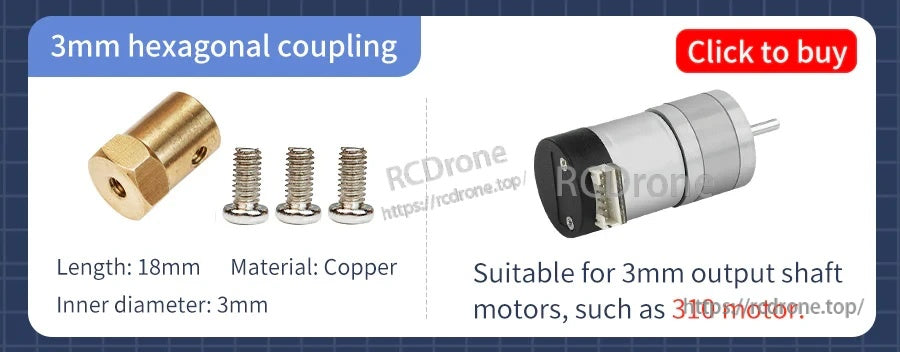

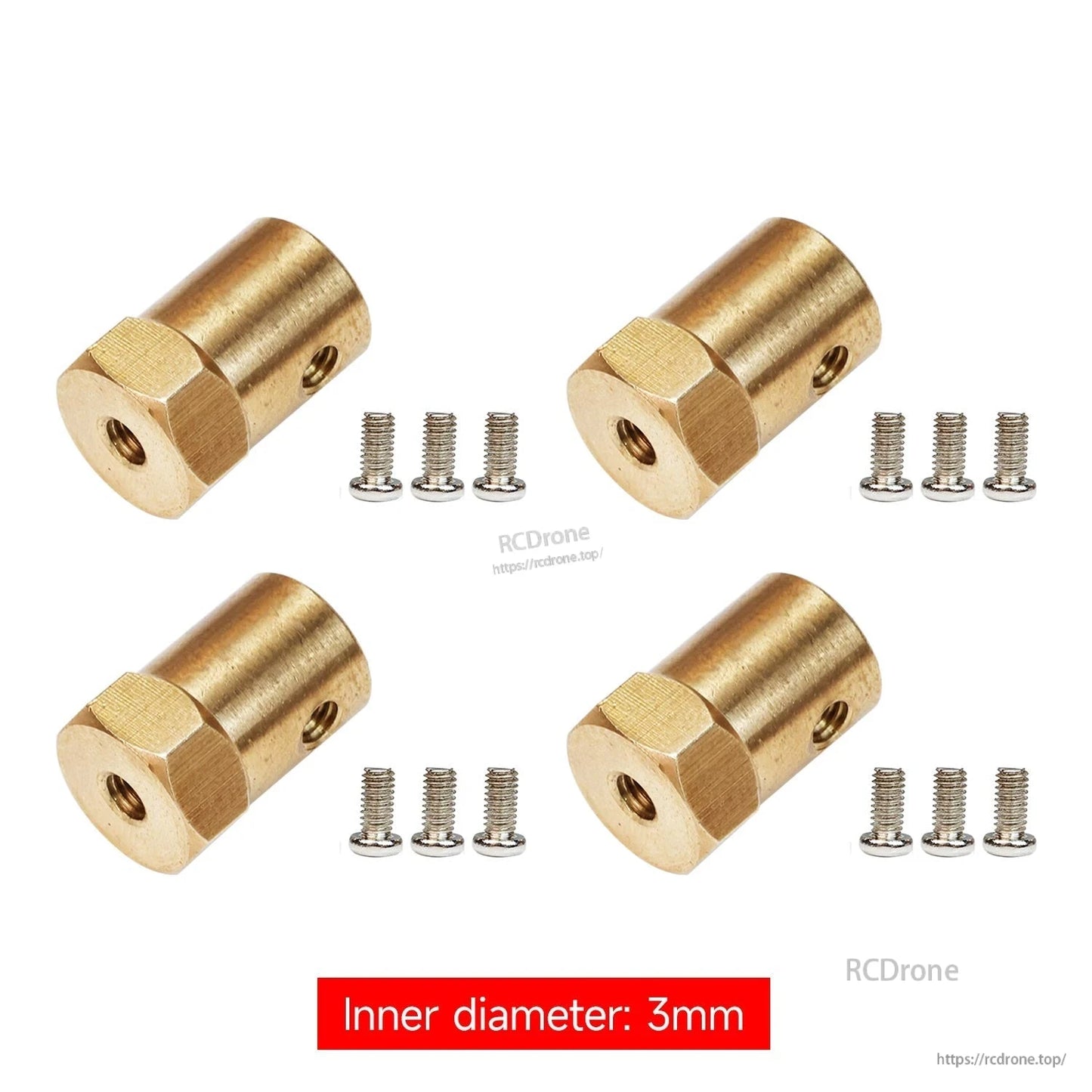

• کوپلینگ شش‌گوش 3mm: طول 18mm؛ قطر داخلی 3mm؛ ماده به عنوان مس ذکر شده؛ مناسب برای موتورها با شفت خروجی 3mm (مثال نشان داده شده: موتور 310).

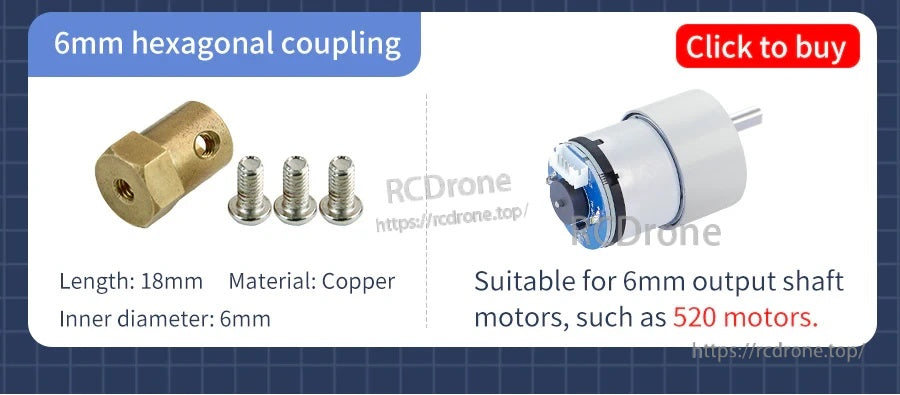

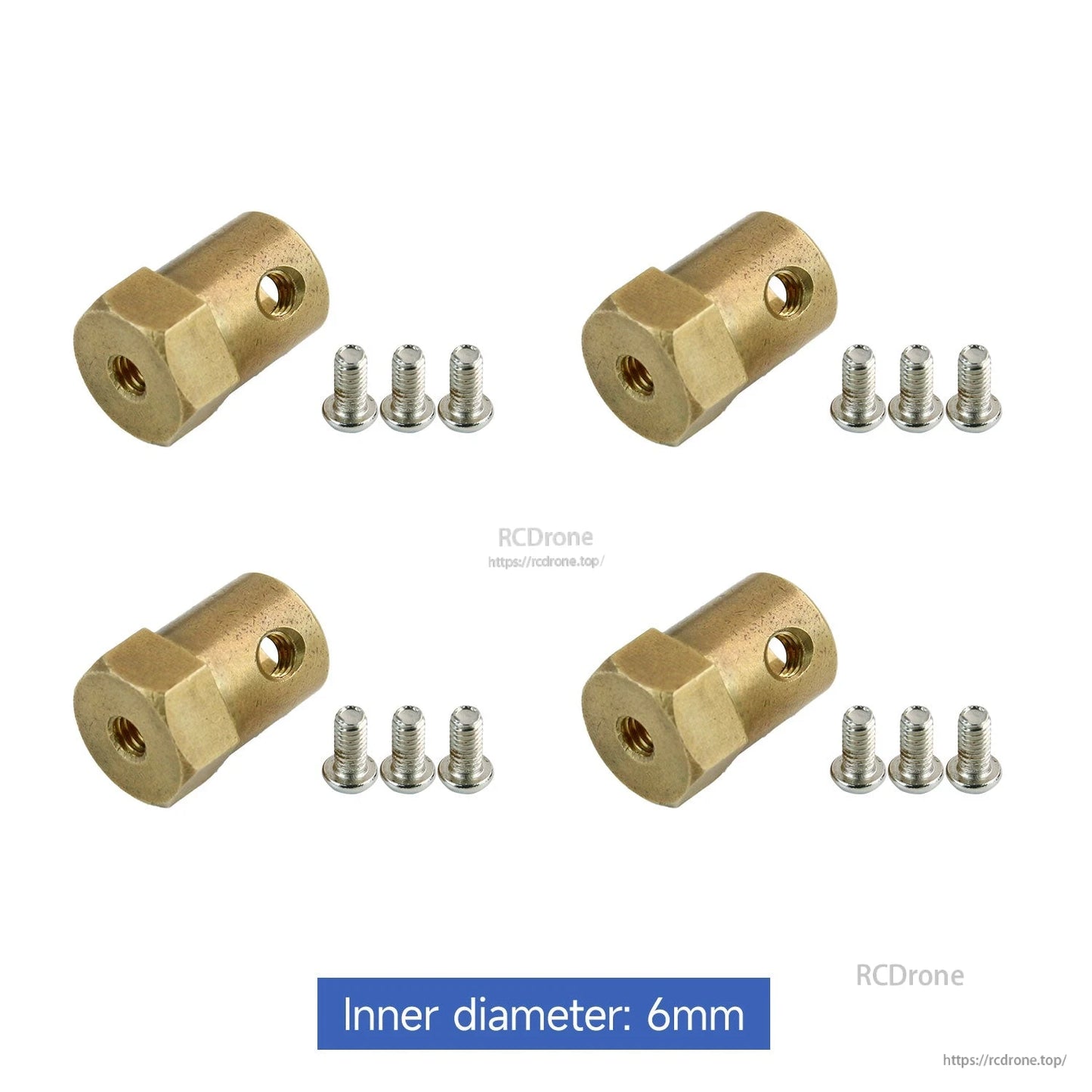

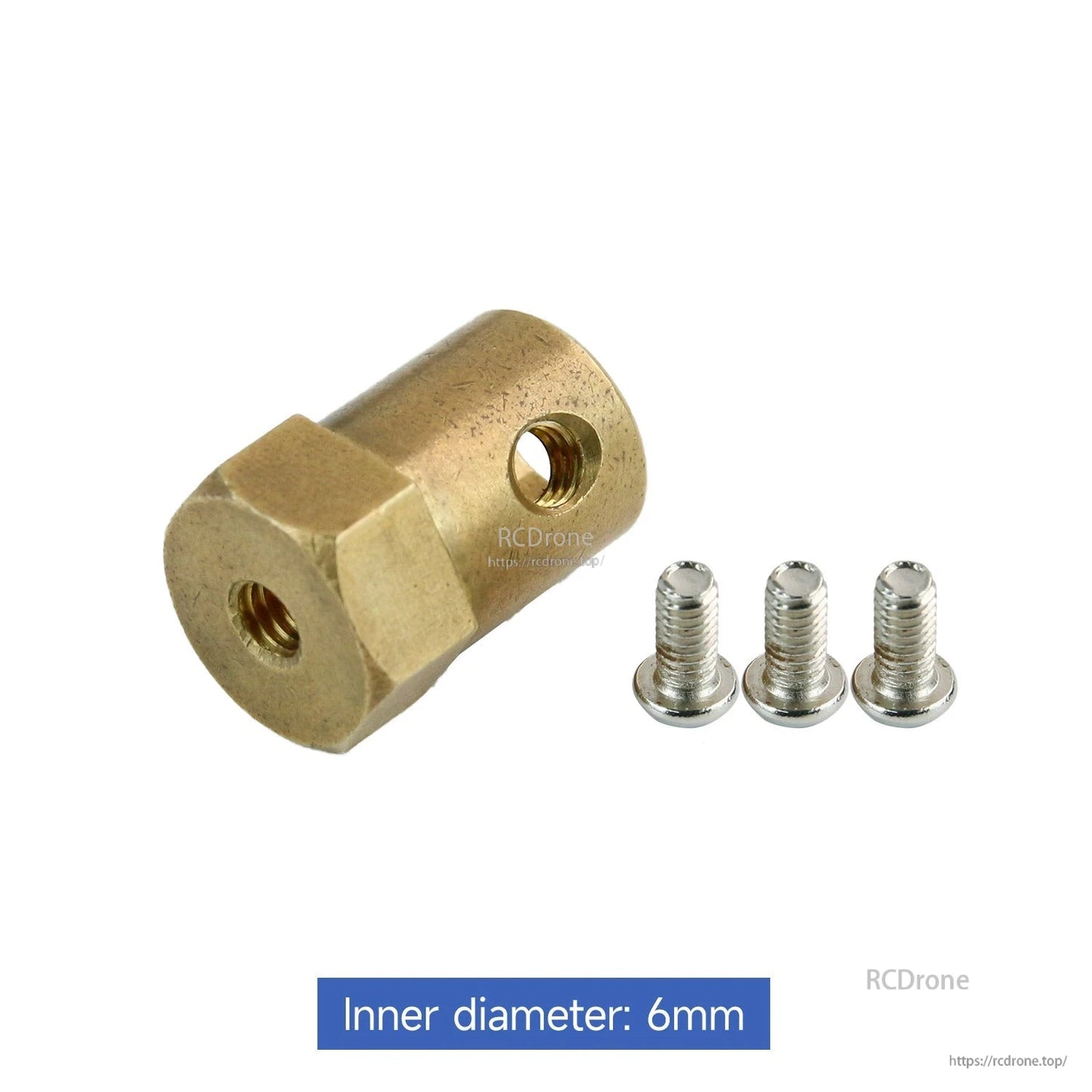

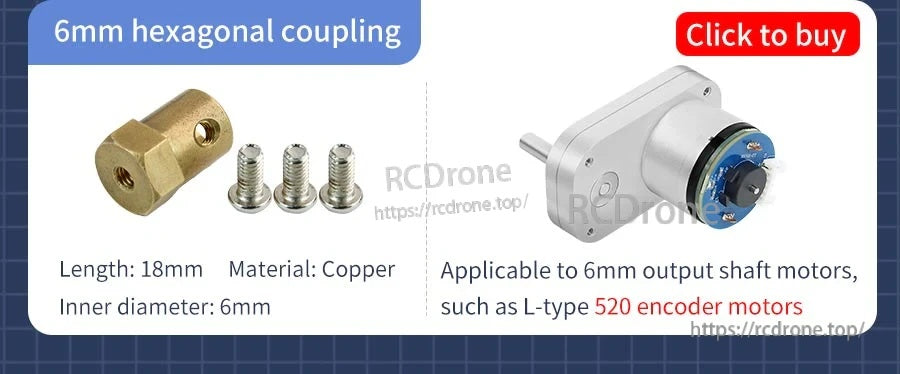

• کوپلینگ شش‌گوش 6mm: طول 18mm؛ قطر داخلی 6mm؛ ماده به عنوان مس ذکر شده؛ مناسب/قابل استفاده برای موتورها با شفت خروجی 6mm (مثال‌های نشان داده شده: موتورها 520؛ موتورها با انکودر نوع L 520).
• نقشه کوپلینگ نشان می‌دهد: سوراخ رزوه‌ای M4.

ابعاد نقشه نشان داده شده (mm)

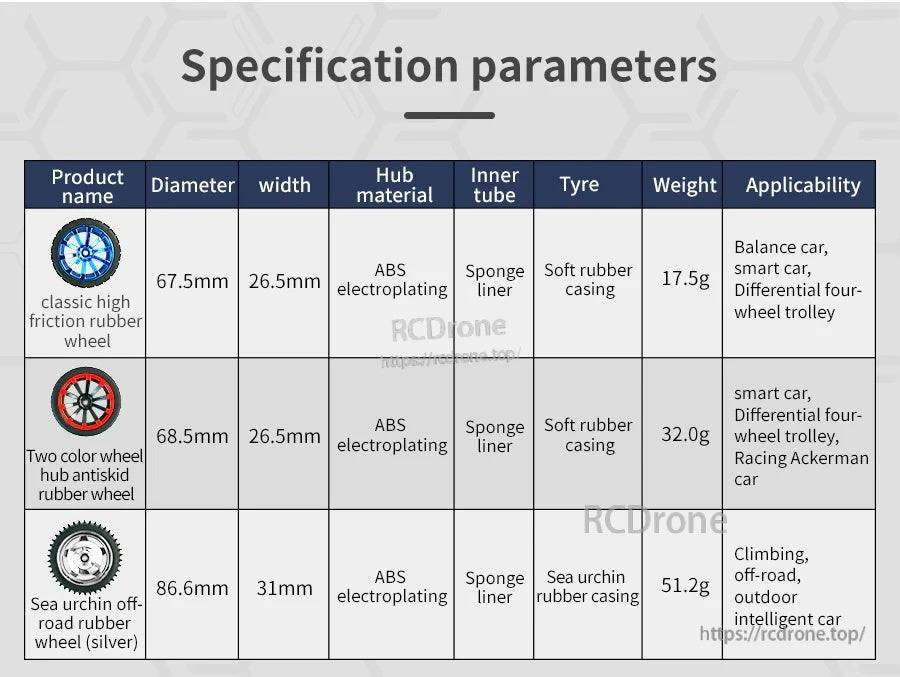

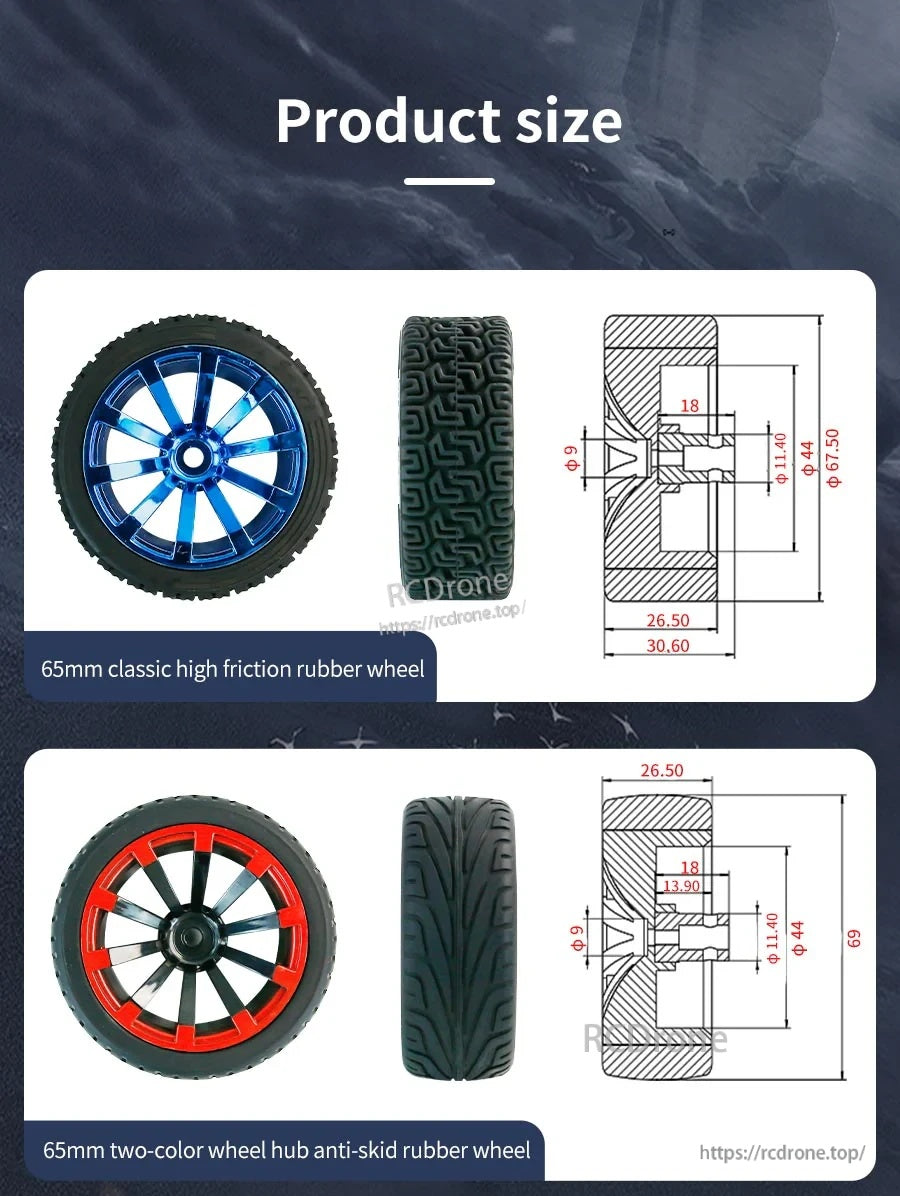

• چرخ لاستیکی کلاسیک با اصطکاک بالا 65mm: 26.50، 30.60، 18، 9، 11.40, 44, 67.50
• چرخ لاستیکی ضد لغزش دو رنگ 65mm: 26.50, 18, 13.90, 9, 11.40, 44, 69

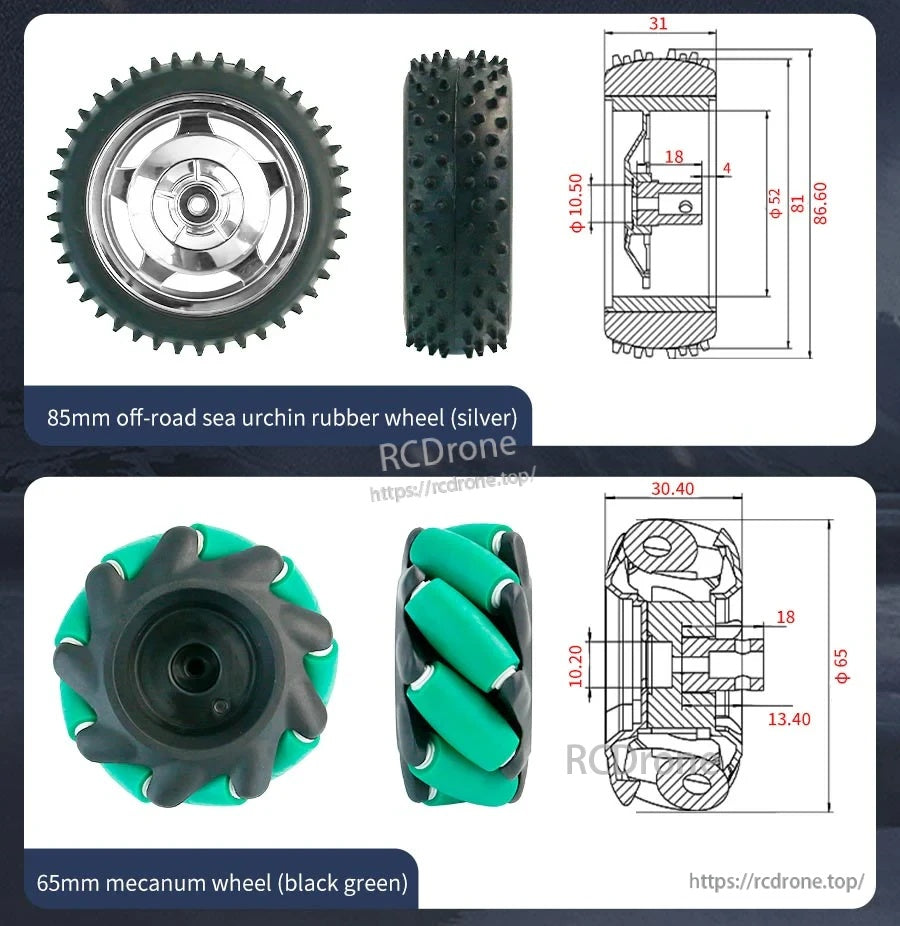

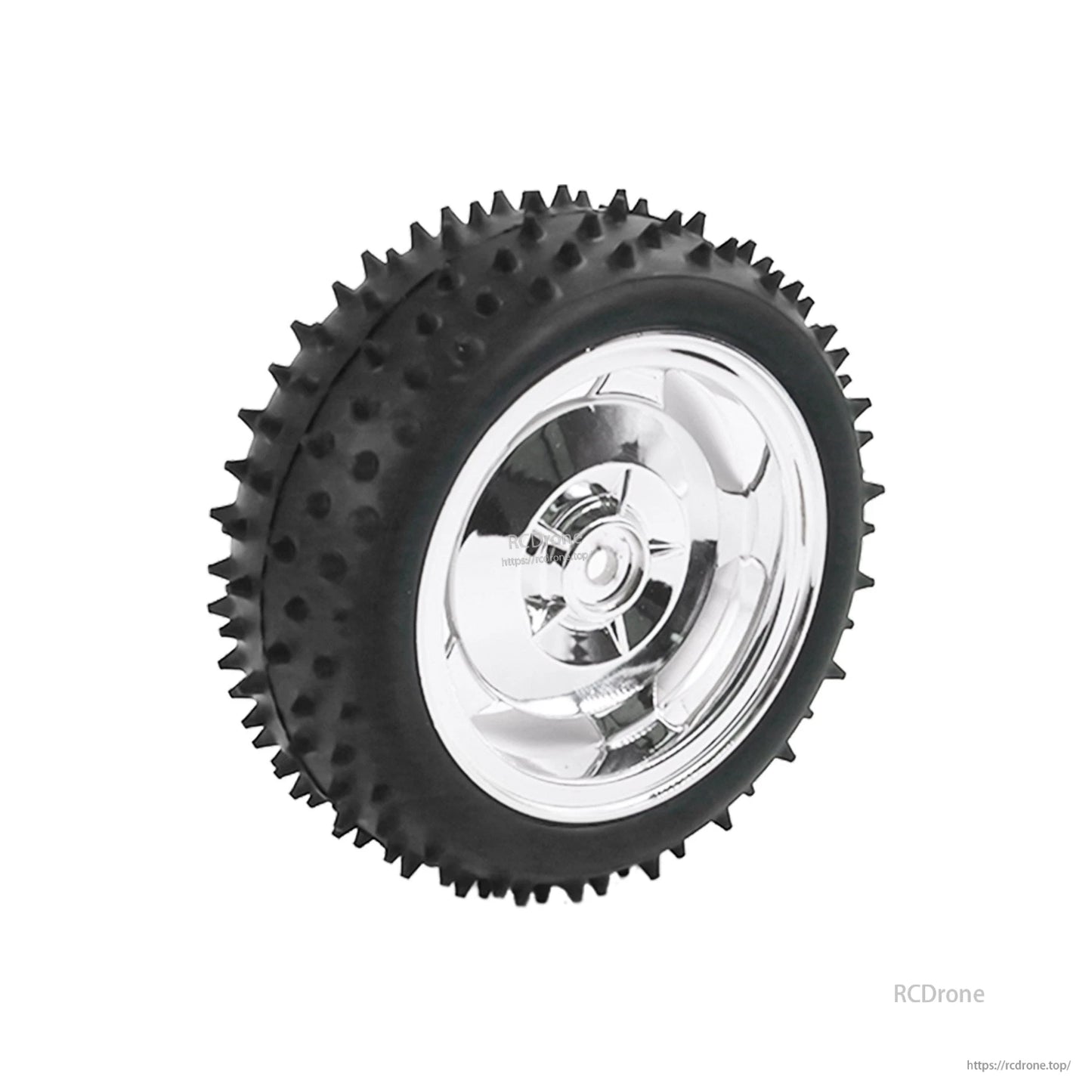

• چرخ لاستیکی خارپشت دریایی 85mm (نقره‌ای): 31, 18, 10.50, 52, 81, 86.60

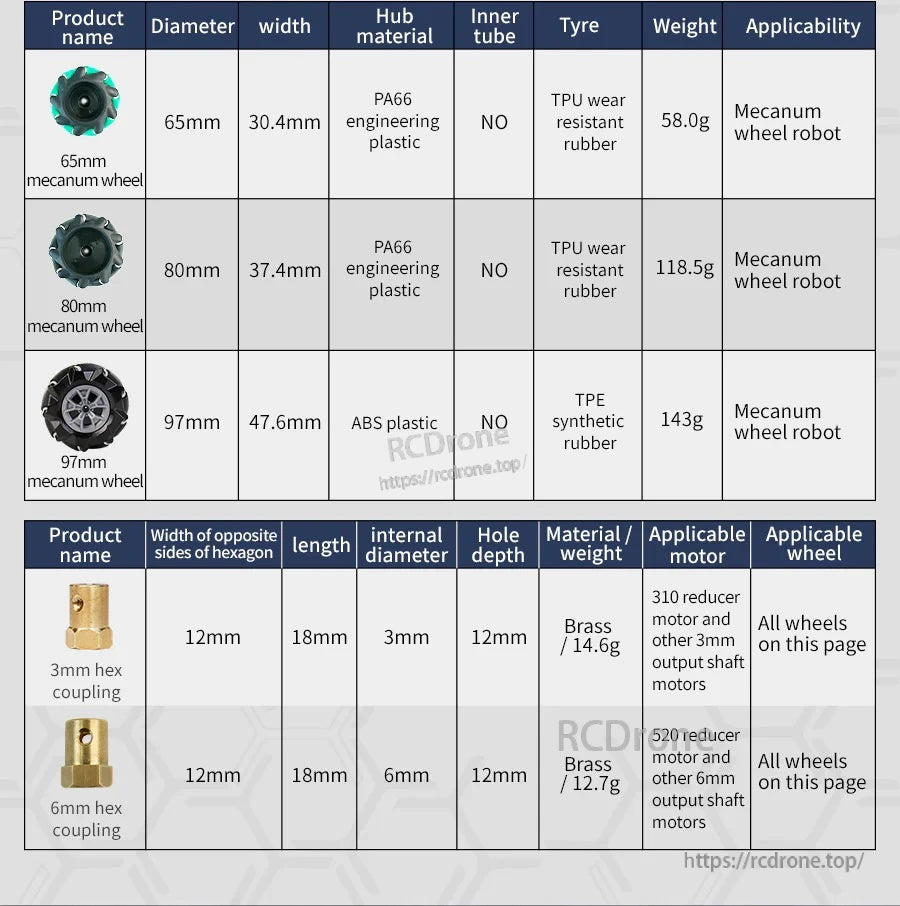

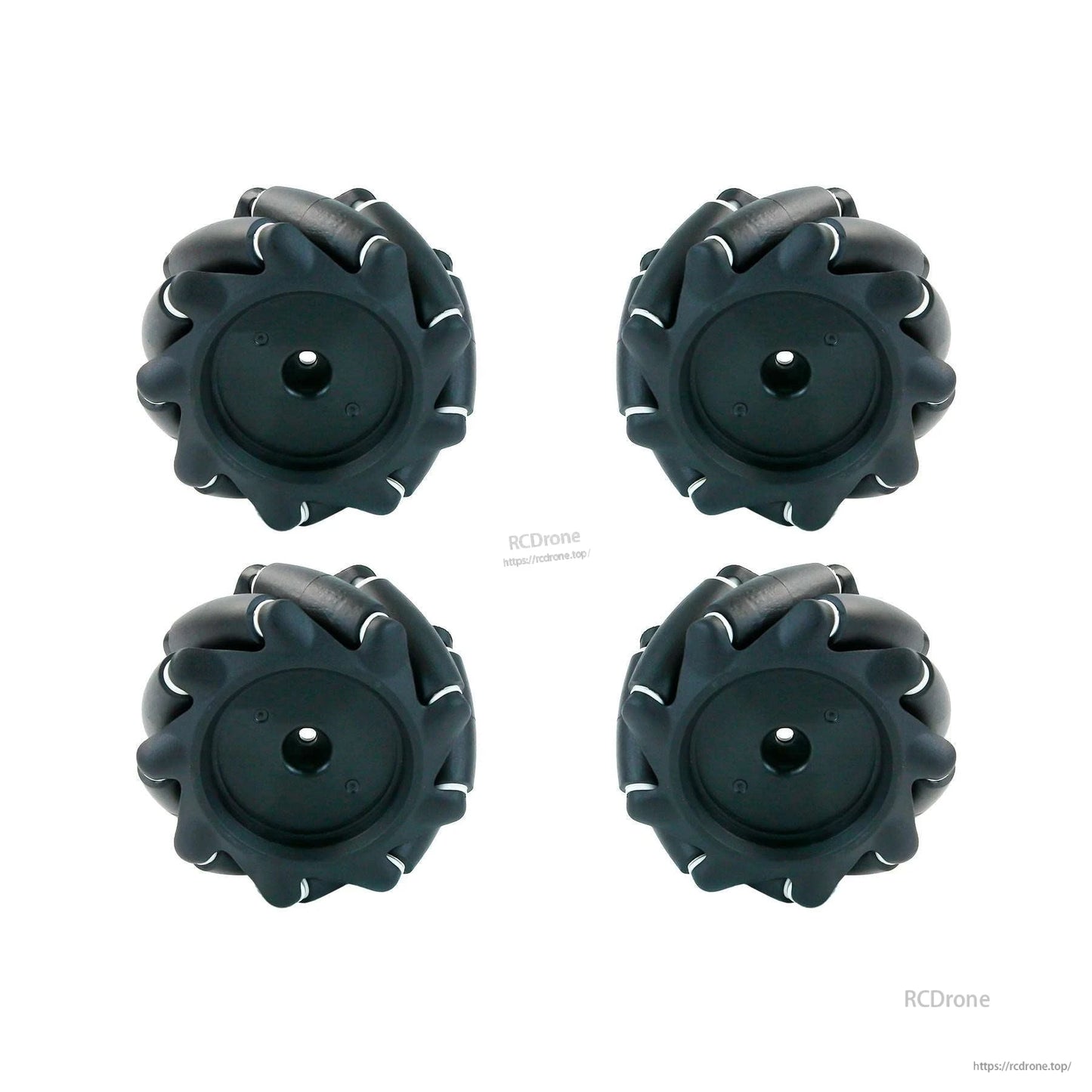

• چرخ مکانوم 65mm (سبز سیاه): 30.40, 10.20, 18, 13.40, 65

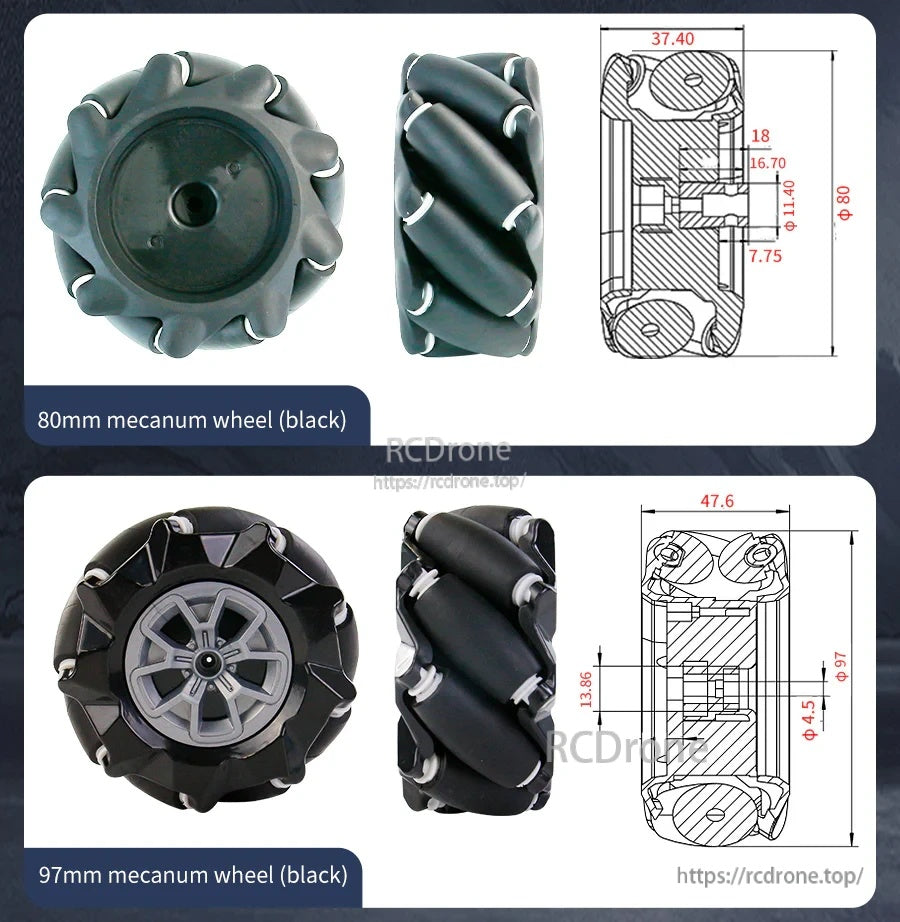

• چرخ مکانوم 80mm (سیاه): 37.40, 18, 16.70, 11.40, 7.75, 80
• چرخ مکانوم 97mm (سیاه): 47.6, 13.86, 4.5, 97

کاربردها

• ماشین تعادلی، ماشین هوشمند، تریلر چهار چرخ دیفرانسیل
• ماشین مسابقه‌ای آکرمن
• صعود، آفرود، ماشین هوشمند فضای باز
• پلتفرم‌های ربات چرخ مکانوم (حرکت چند جهته)

برای کمک در انتخاب نوع چرخ صحیح یا اندازه کوپلینگ شش‌گوش برای یک شفت موتور خاص، با [email protected] or تماس بگیرید https://rcdrone.top/.

جزئیات

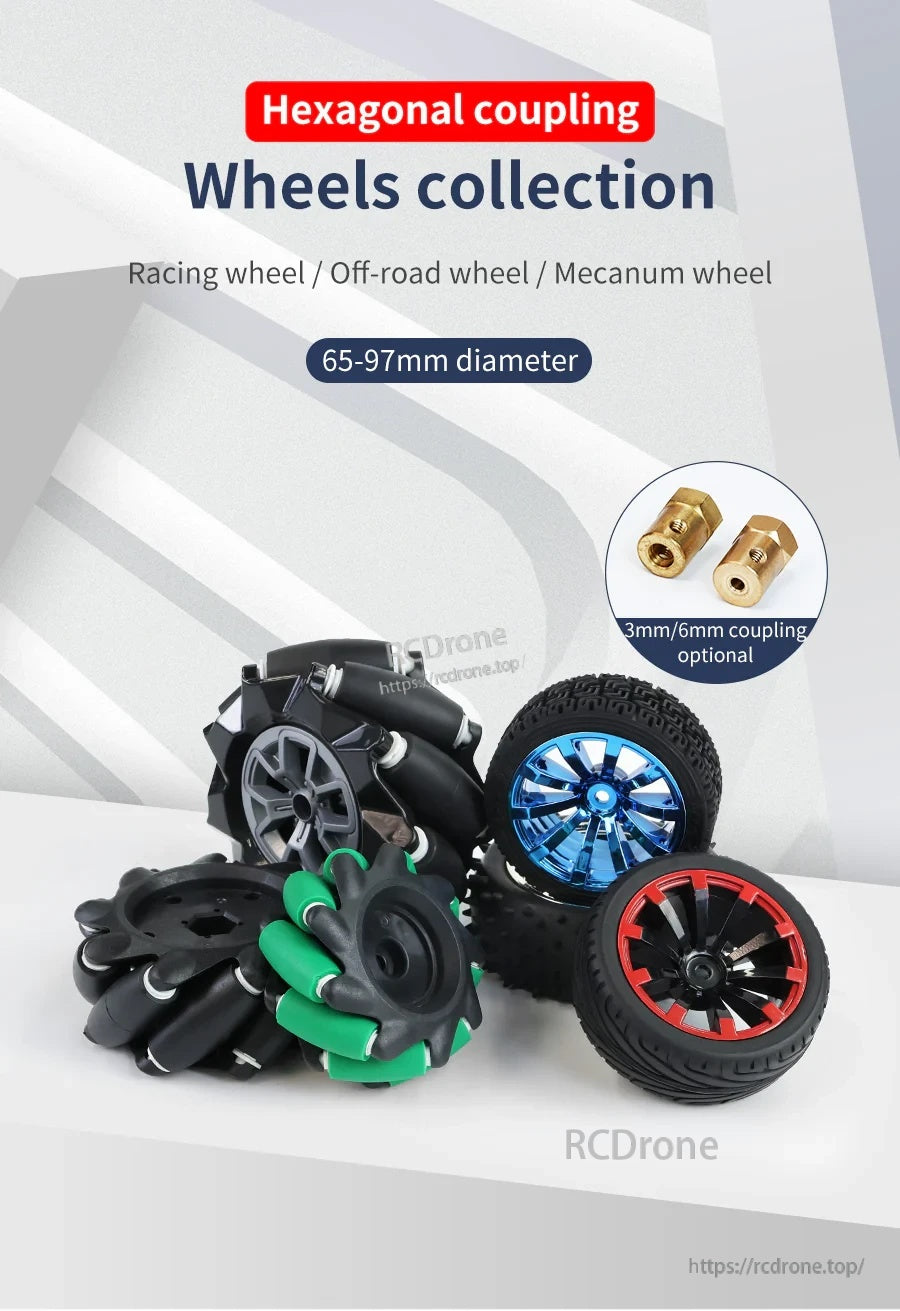

بین چرخ‌های لاستیکی کششی و چرخ‌های مکانوم در اندازه‌های 65–97mm انتخاب کنید، که همگی برای نصب با کوپلینگ‌های شش‌گوش طراحی شده‌اند.

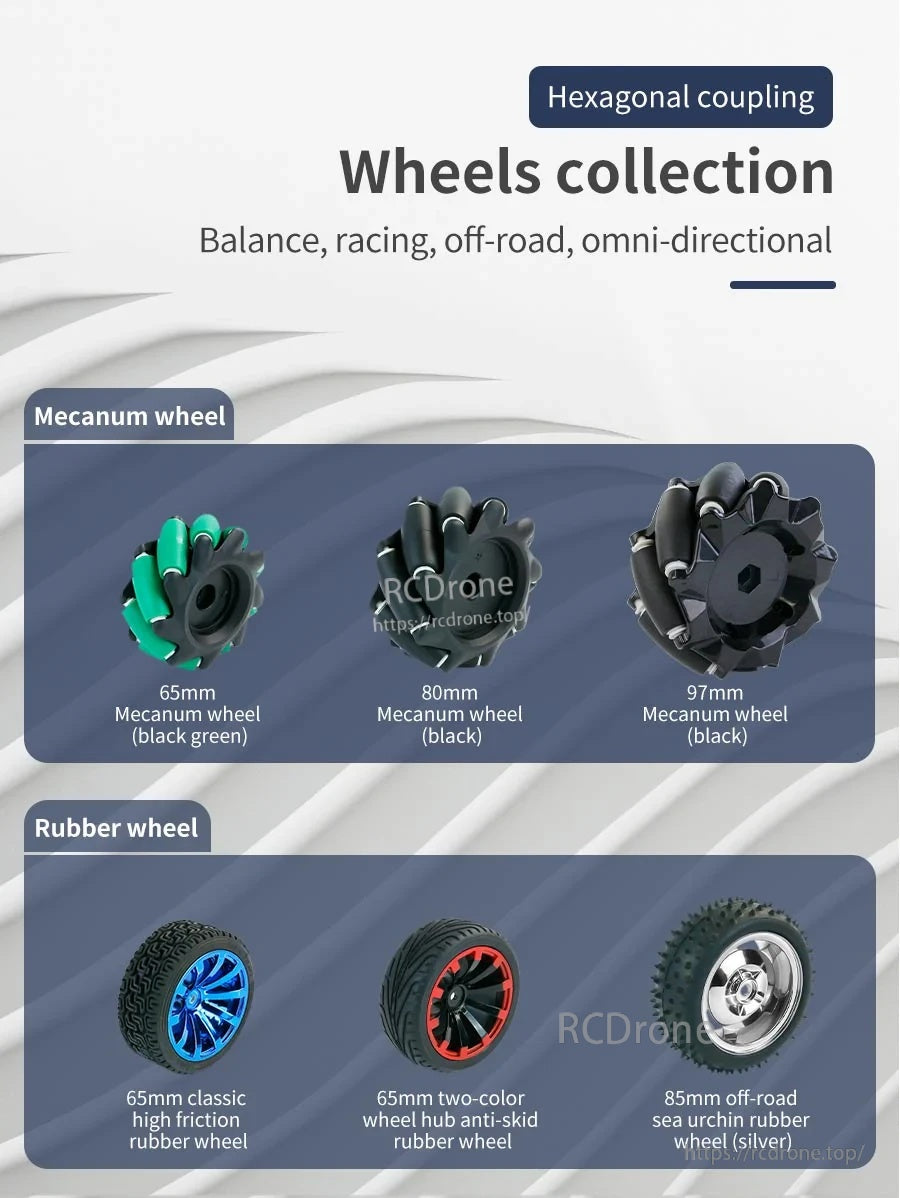

شش گزینه چرخ شامل تعادل، مسابقه، آفرود و درایوهای چند جهته از خودروهای میکرو تا پلتفرم‌های ربات بزرگتر را پوشش می‌دهد.

کوپلینگ ۳ میلی‌متری را به موتورها با شفت خروجی ۳ میلی‌متری متصل کنید تا یک نصب چرخ ایمن با استفاده از پیچ‌های موجود داشته باشید.

از کوپلینگ ۶ میلی‌متری برای موتورها با شفت خروجی ۶ میلی‌متری استفاده کنید زمانی که تنظیمات گشتاور بالاتر نیاز به اندازه شفت بزرگتری دارند.

نقشه‌های اندازه دقیق به تأیید قطر چرخ، عرض و تناسب هاب قبل از انتخاب سبک آج لاستیکی کمک می‌کند.

یک آج لاستیکی آفرود را با یک چرخ مکانیکی جمع و جور ۶۵ میلی‌متری مقایسه کنید هنگام برنامه‌ریزی برای فاصله و کنترل.

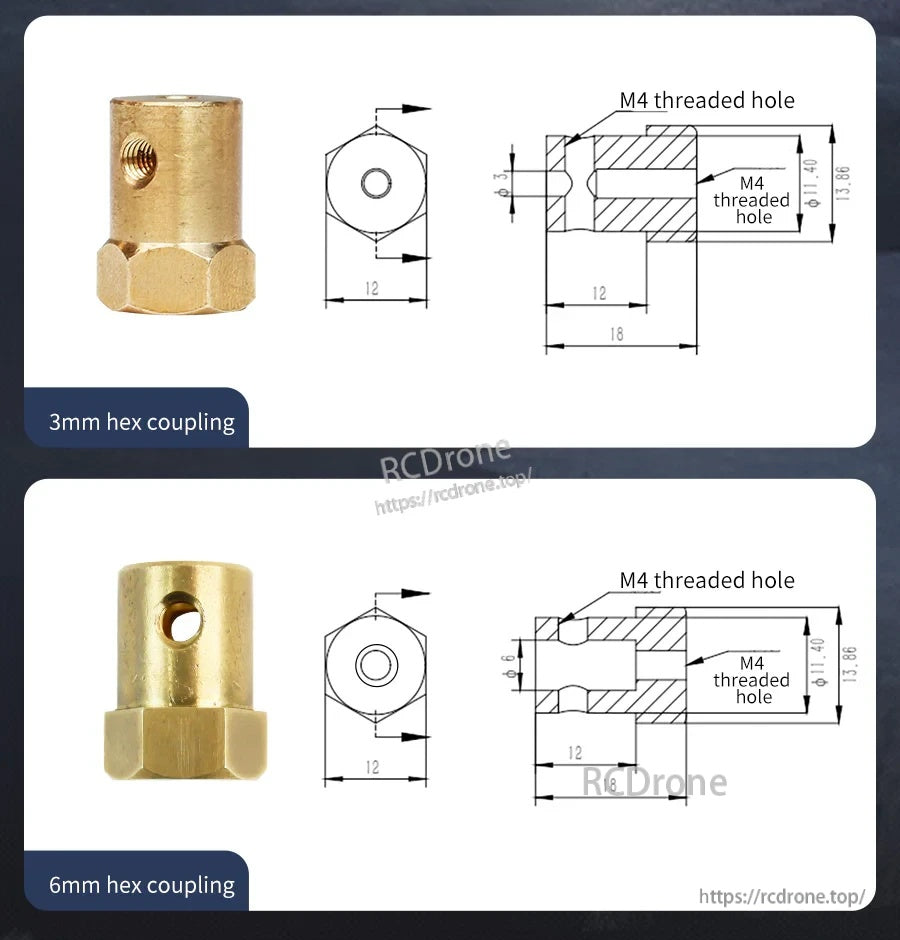

نقشه‌های کوپلینگ شامل سوراخ رزوه‌ای M4 و ابعاد کلیدی برای ساده‌سازی تطابق موتور و هاب هستند.

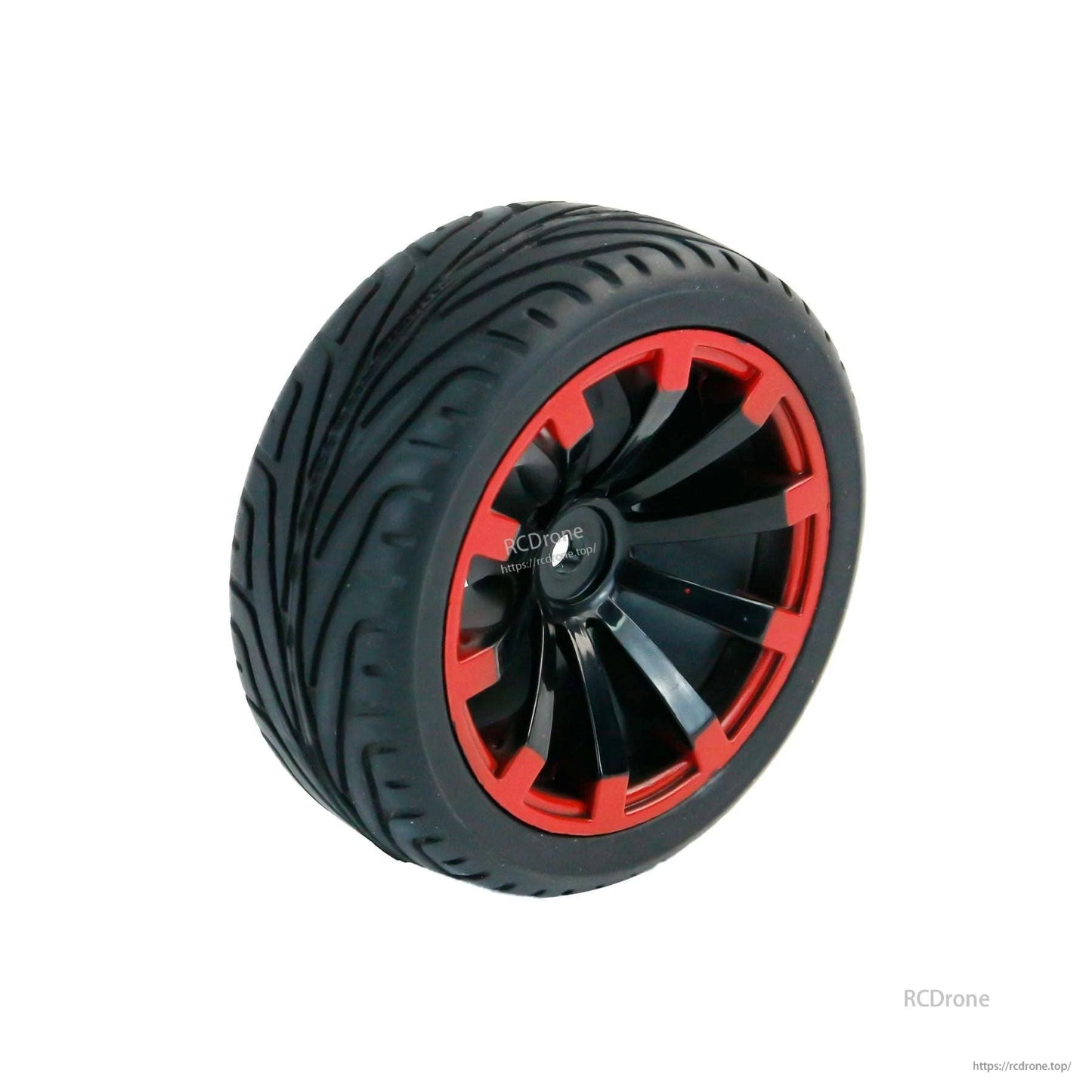

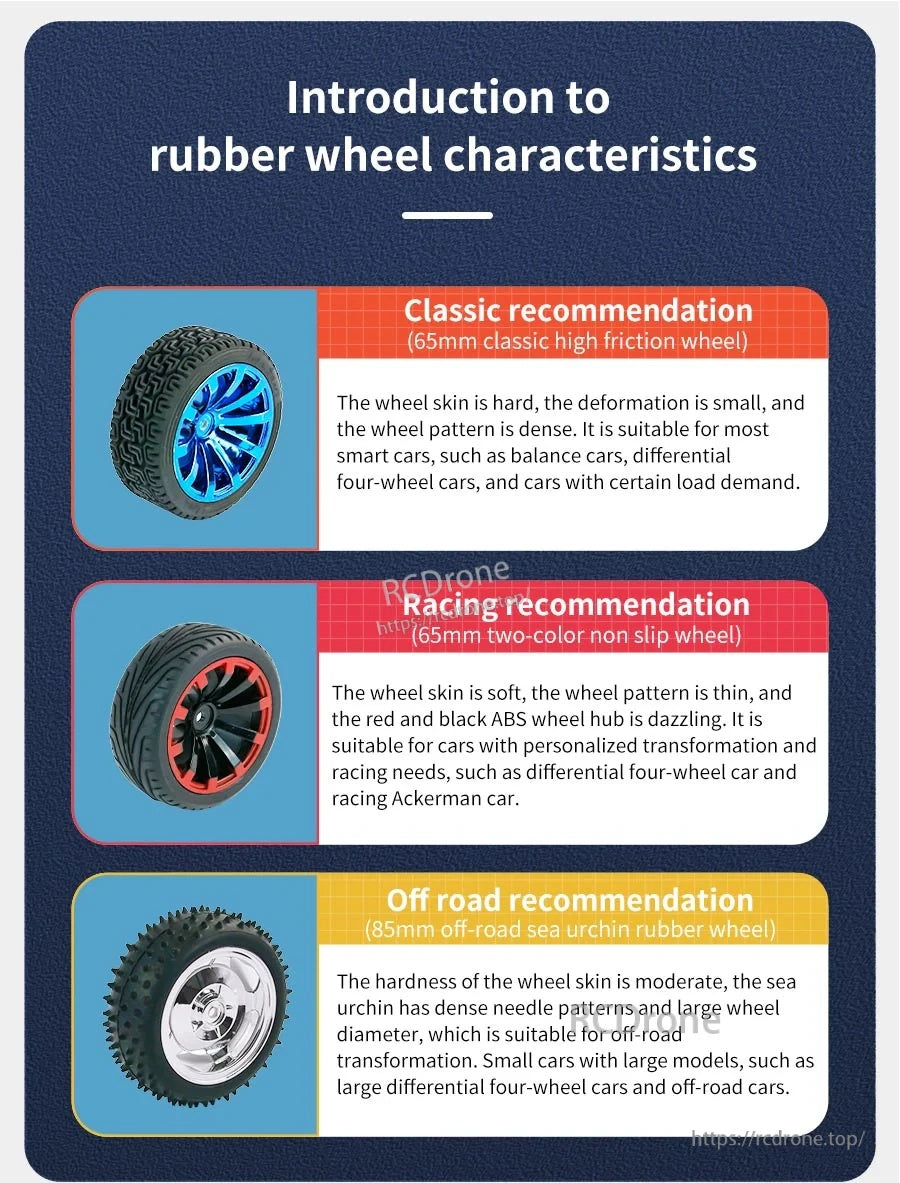

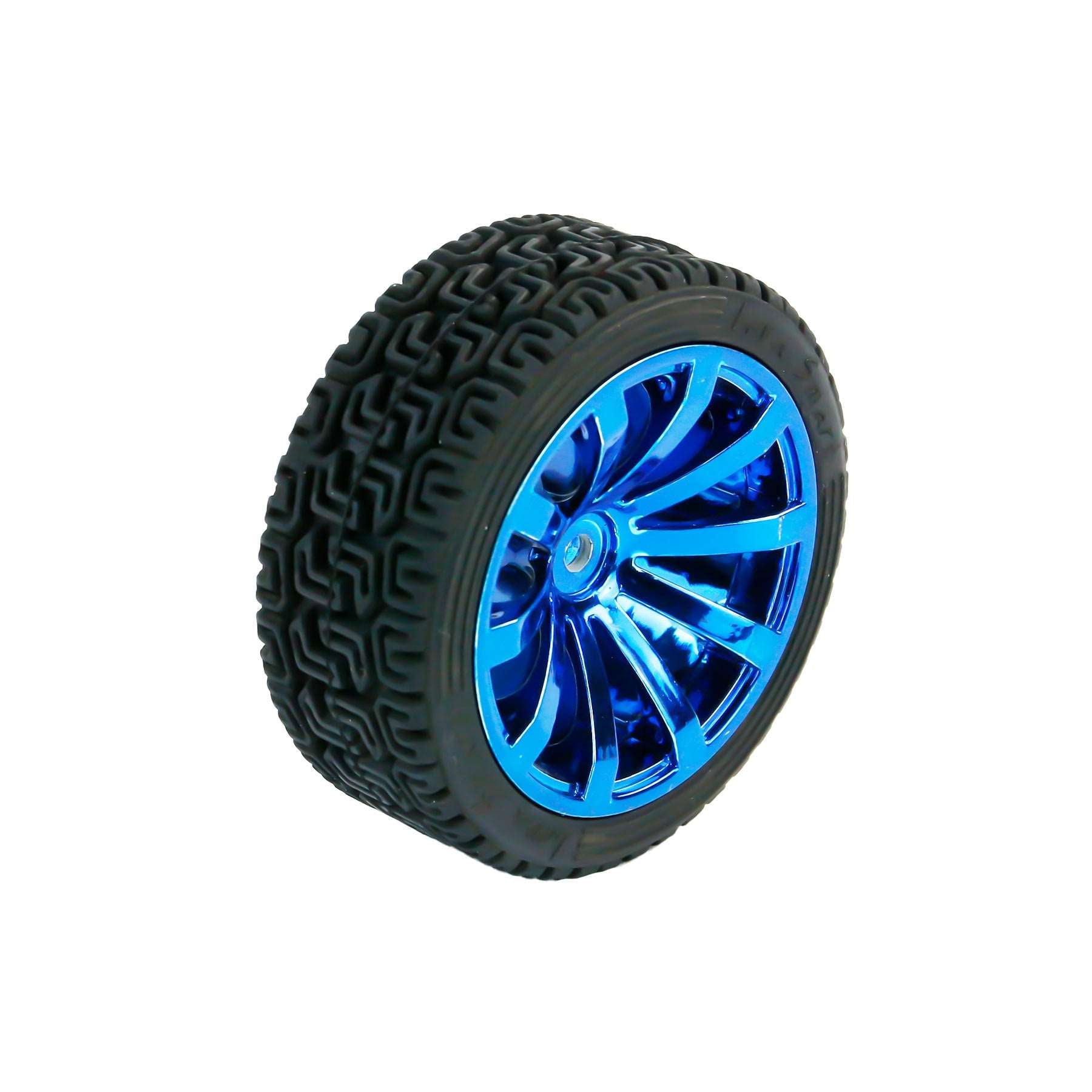

یک چرخ لاستیکی را بر اساس سبک رانندگی انتخاب کنید—چسبندگی روزمره، پاسخ سریع‌تر در مسابقات، یا کشش در صعود آفرود.

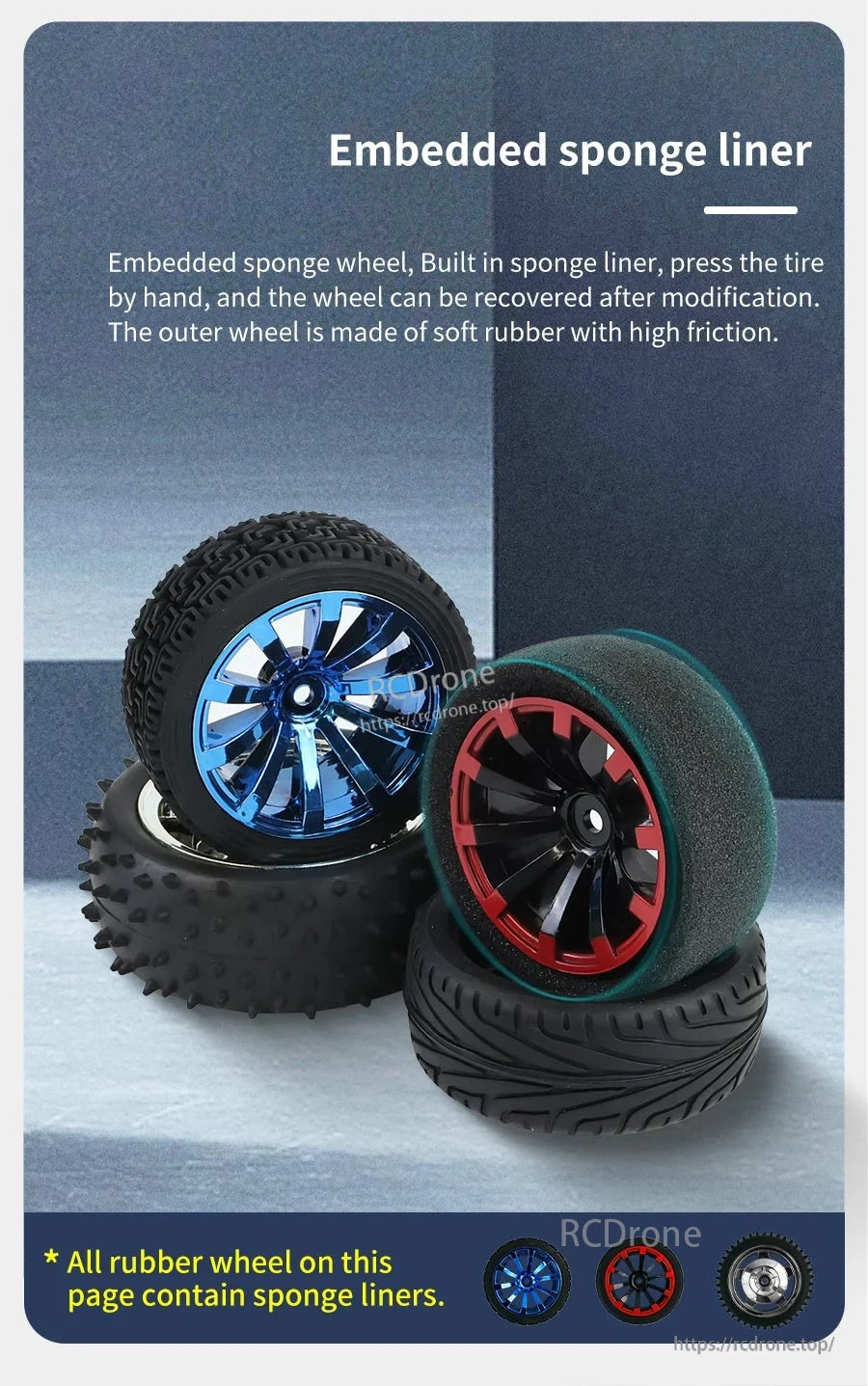

یک لایه اسفنجی درون هر لاستیک لاستیکی قرار دارد تا از آج پشتیبانی کند و تماس را در حین چرخش و شروع بهبود بخشد.

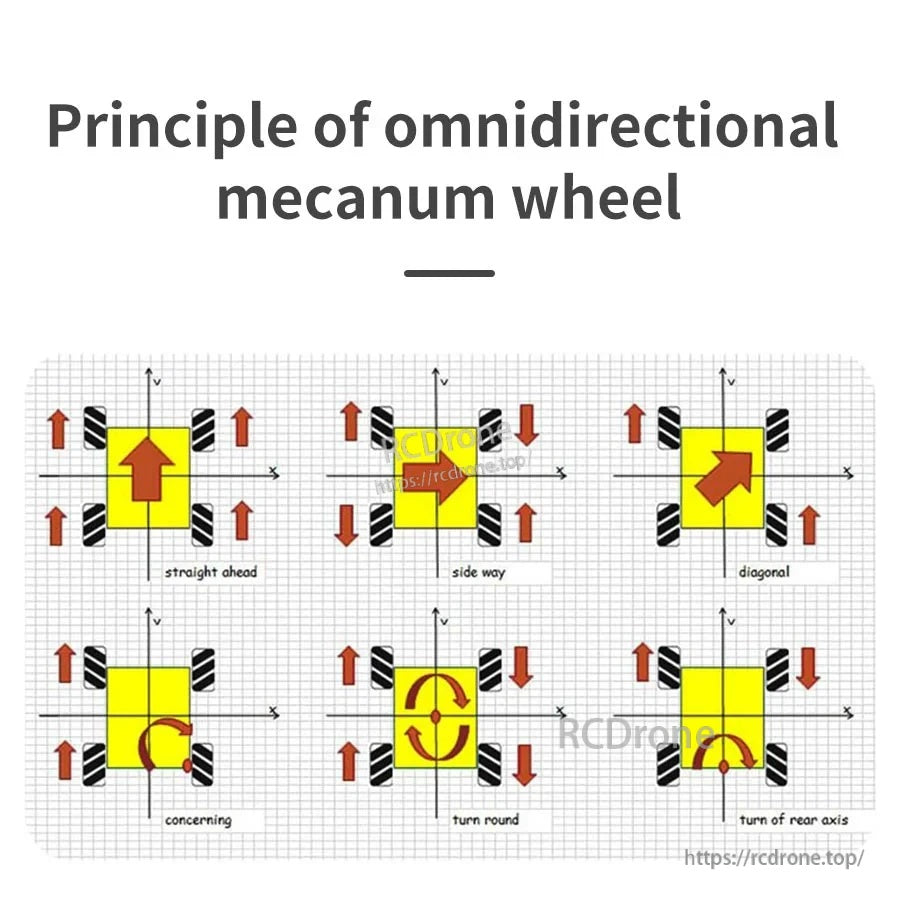

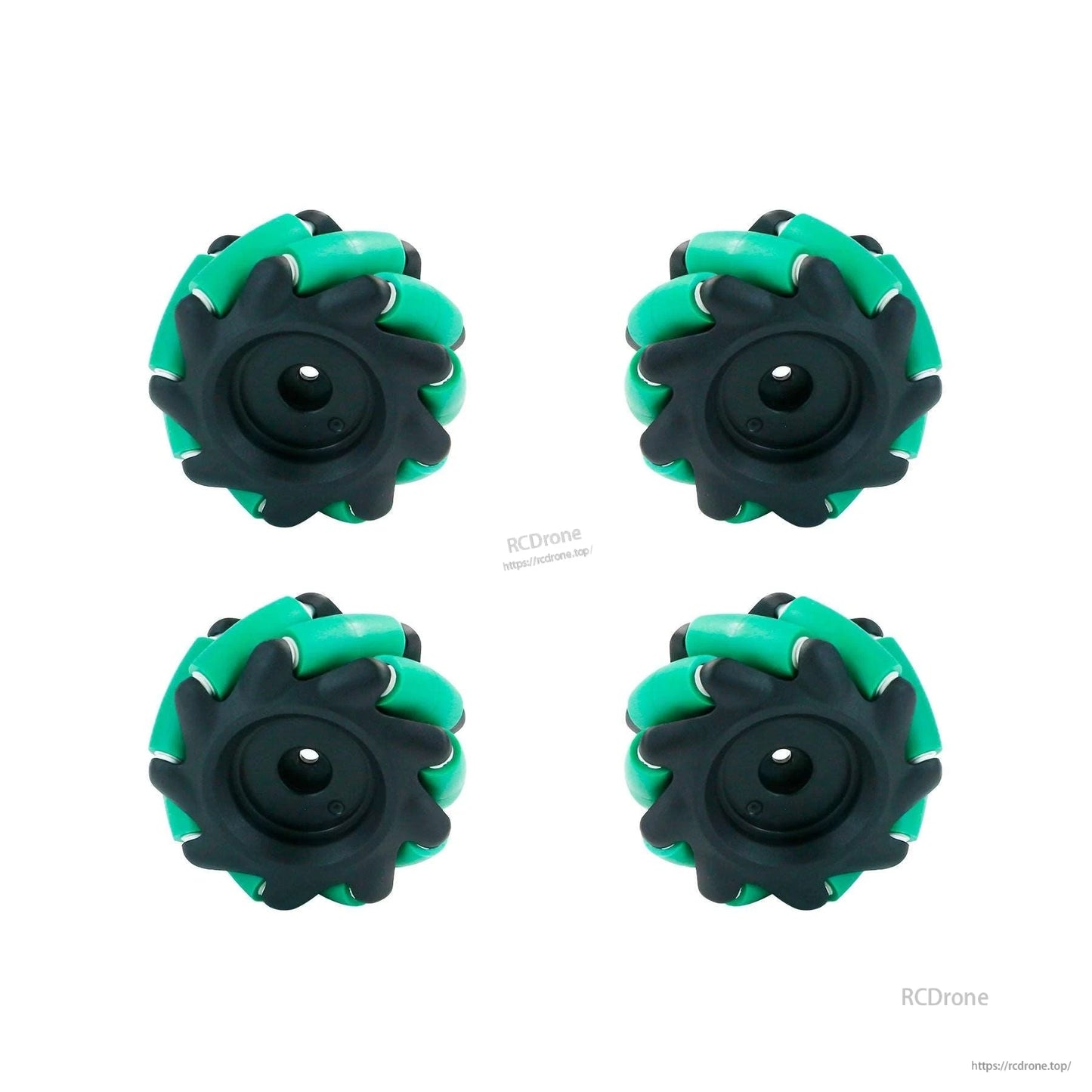

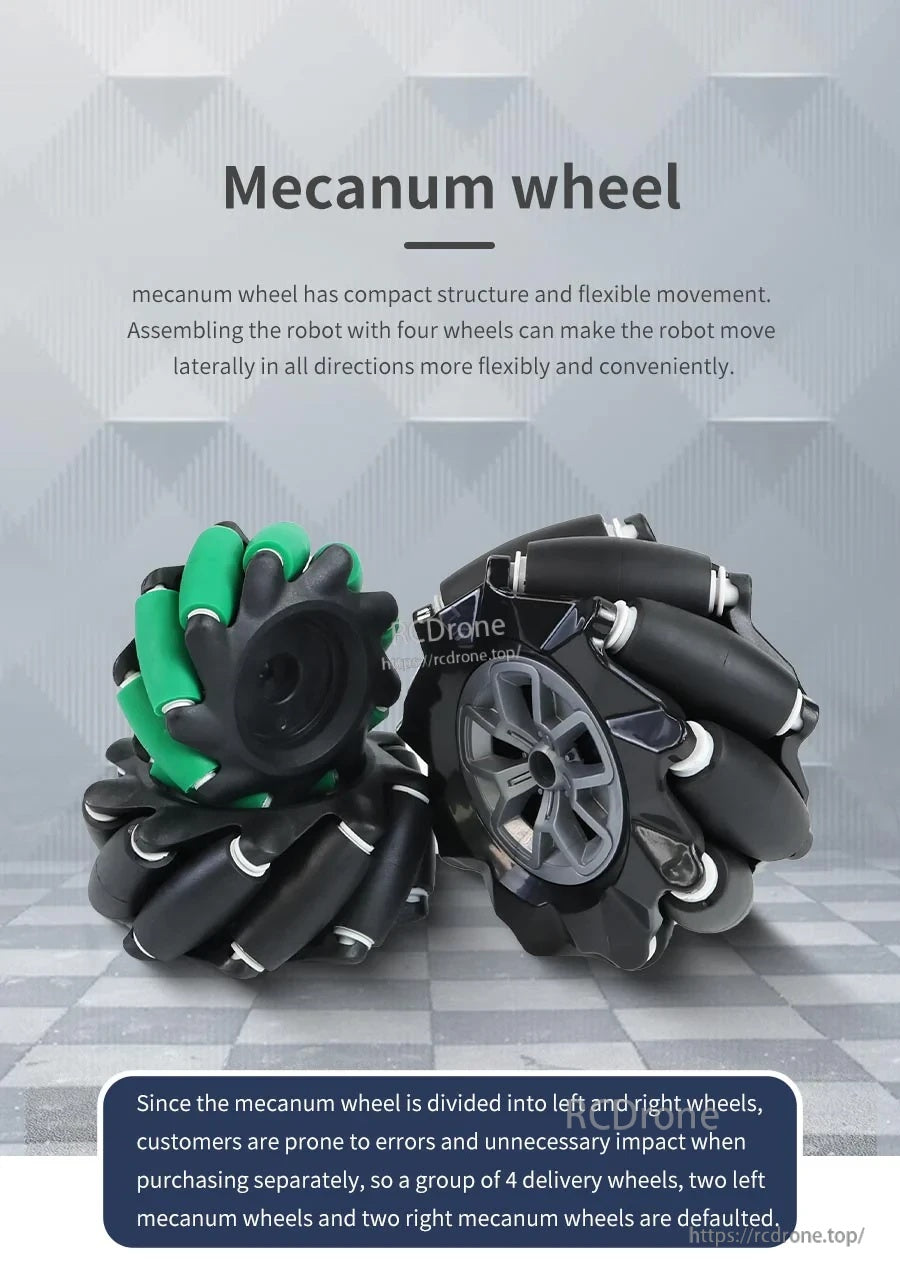

یک تنظیم ۴ چرخ مکانوم امکان حرکت جانبی، سفر قطری و چرخش تنگ را برای ربات‌های چندجهته فراهم می‌کند.

حرکت چندجهته از غلتک‌های زاویه‌دار ناشی می‌شود که چرخش چرخ را به حرکت جلو، جانبی یا قطری تبدیل می‌کند.

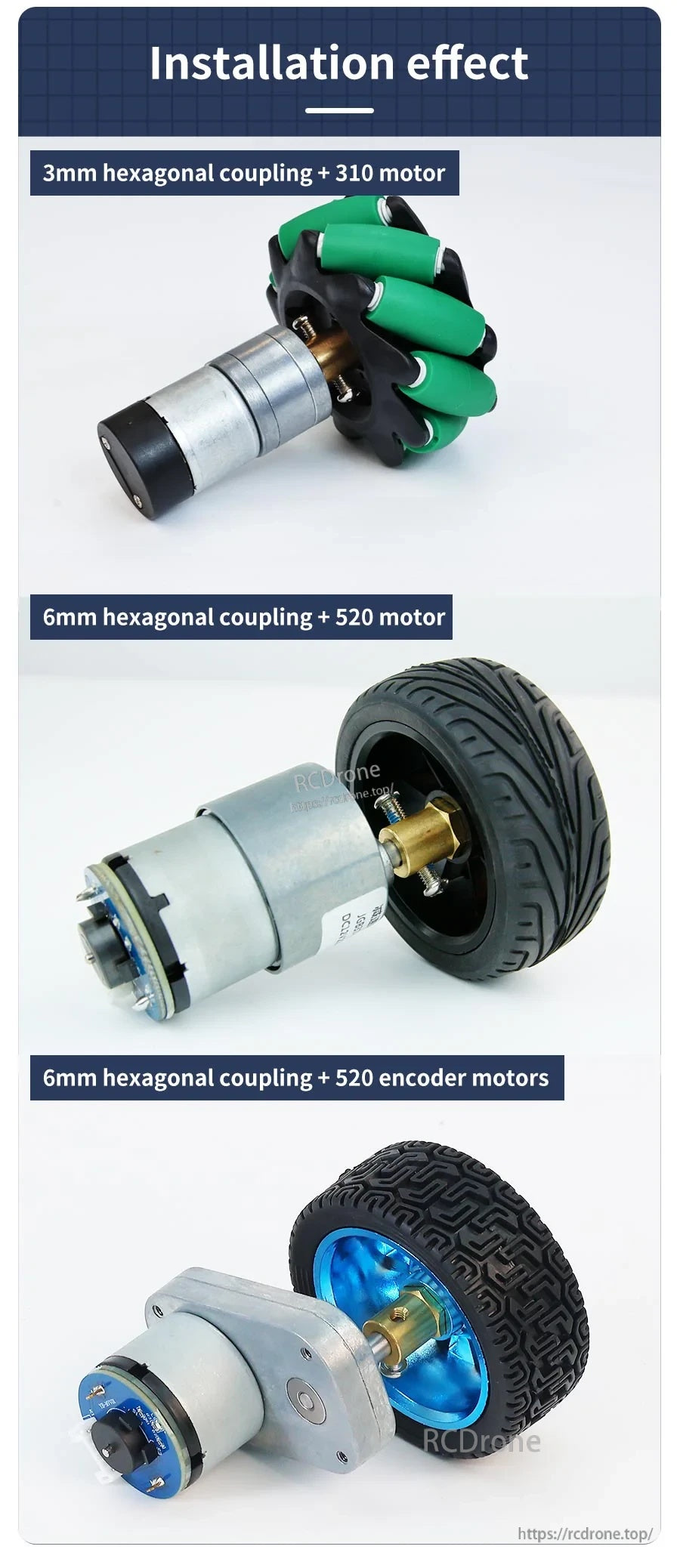

نمونه‌های نصب نشان می‌دهند که چگونه اتصالات ۳ میلی‌متری و ۶ میلی‌متری چرخ‌ها را به موتورهای گیربکس مشترک متصل می‌کنند.

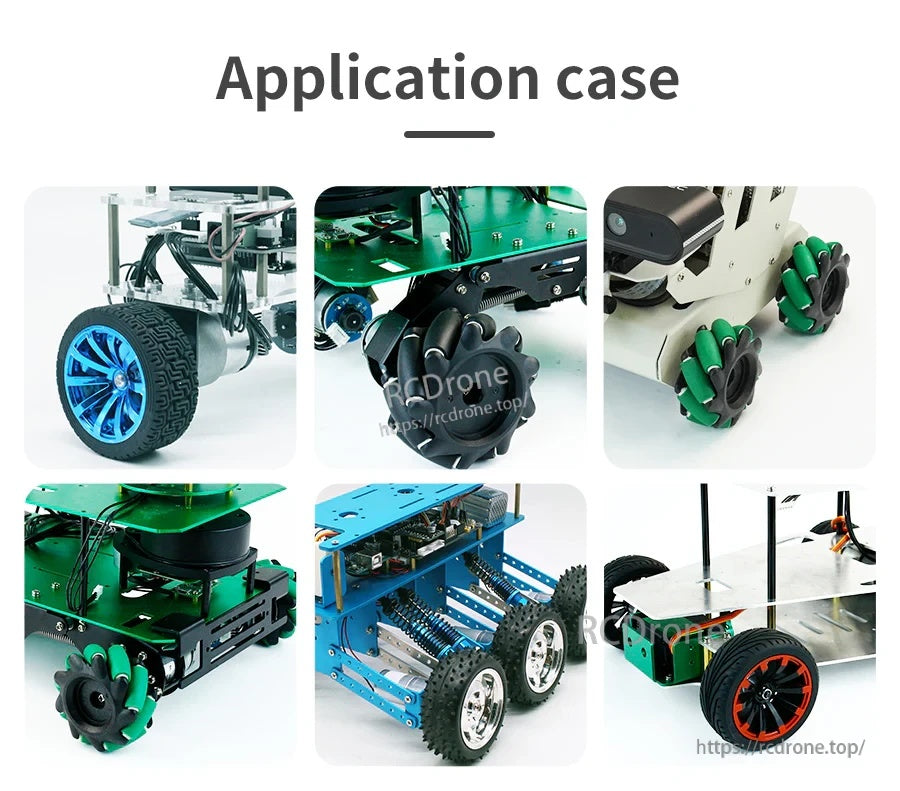

ساخت‌های واقعی نشان می‌دهند که چگونه انواع مختلف چرخ‌ها برای همه چیز از سیستم‌های درایو لاستیکی چسبنده تا مانور مکانوم مناسب هستند.

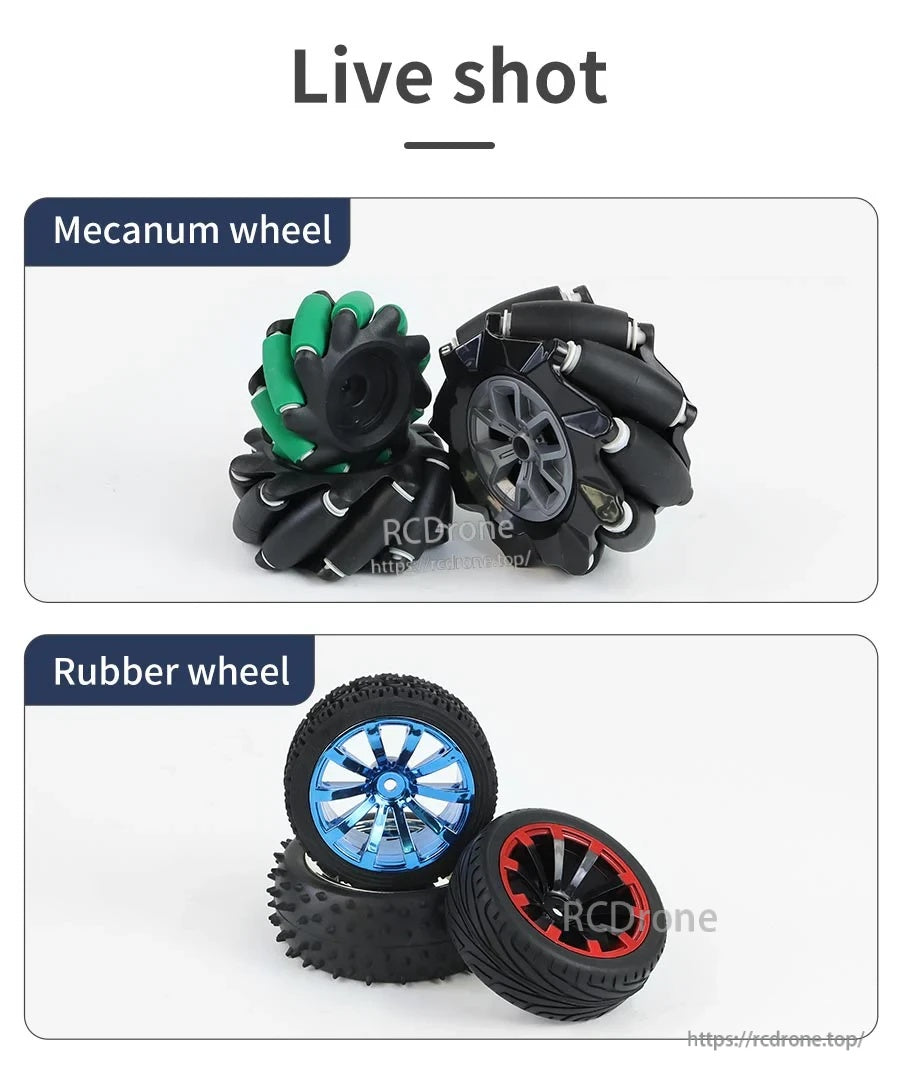

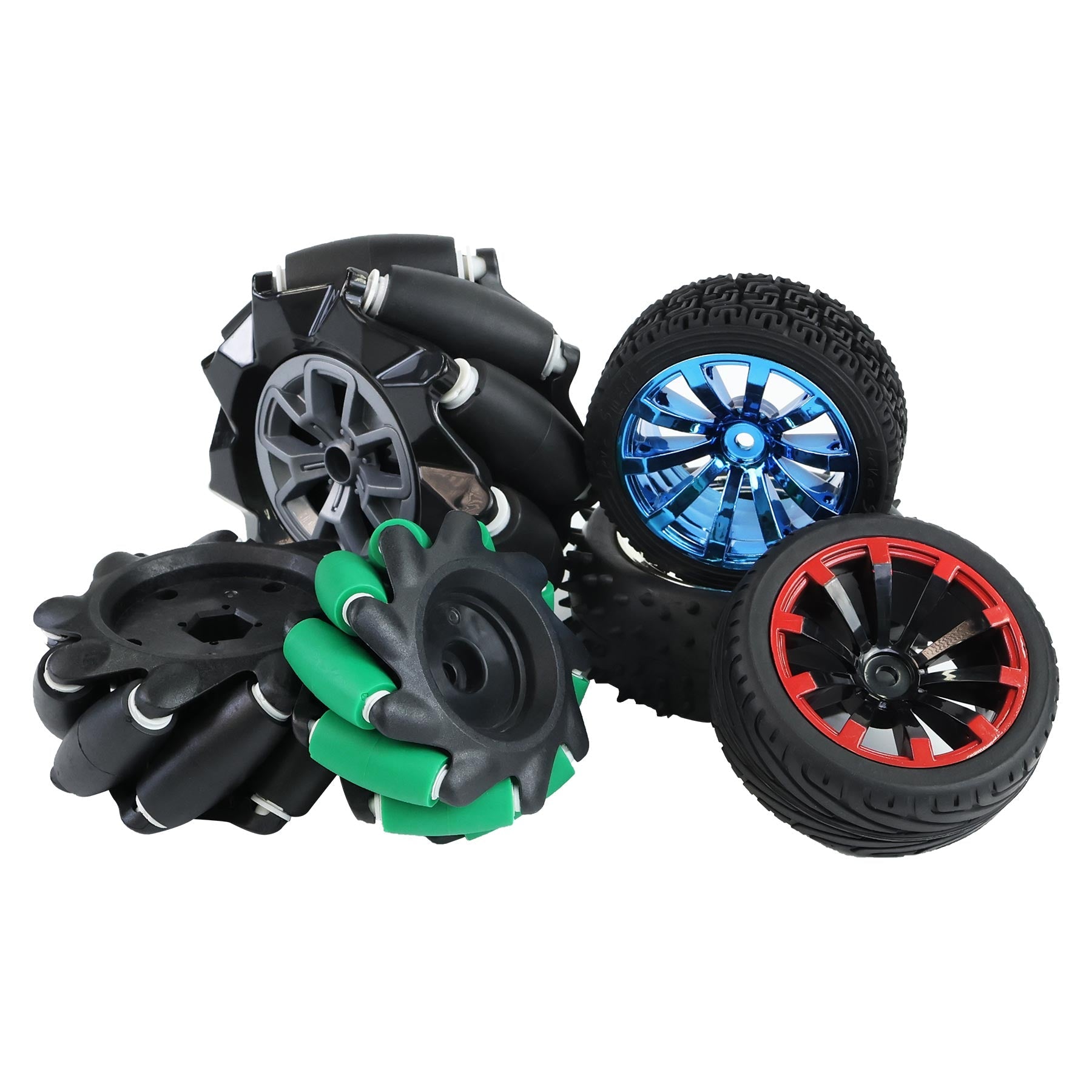

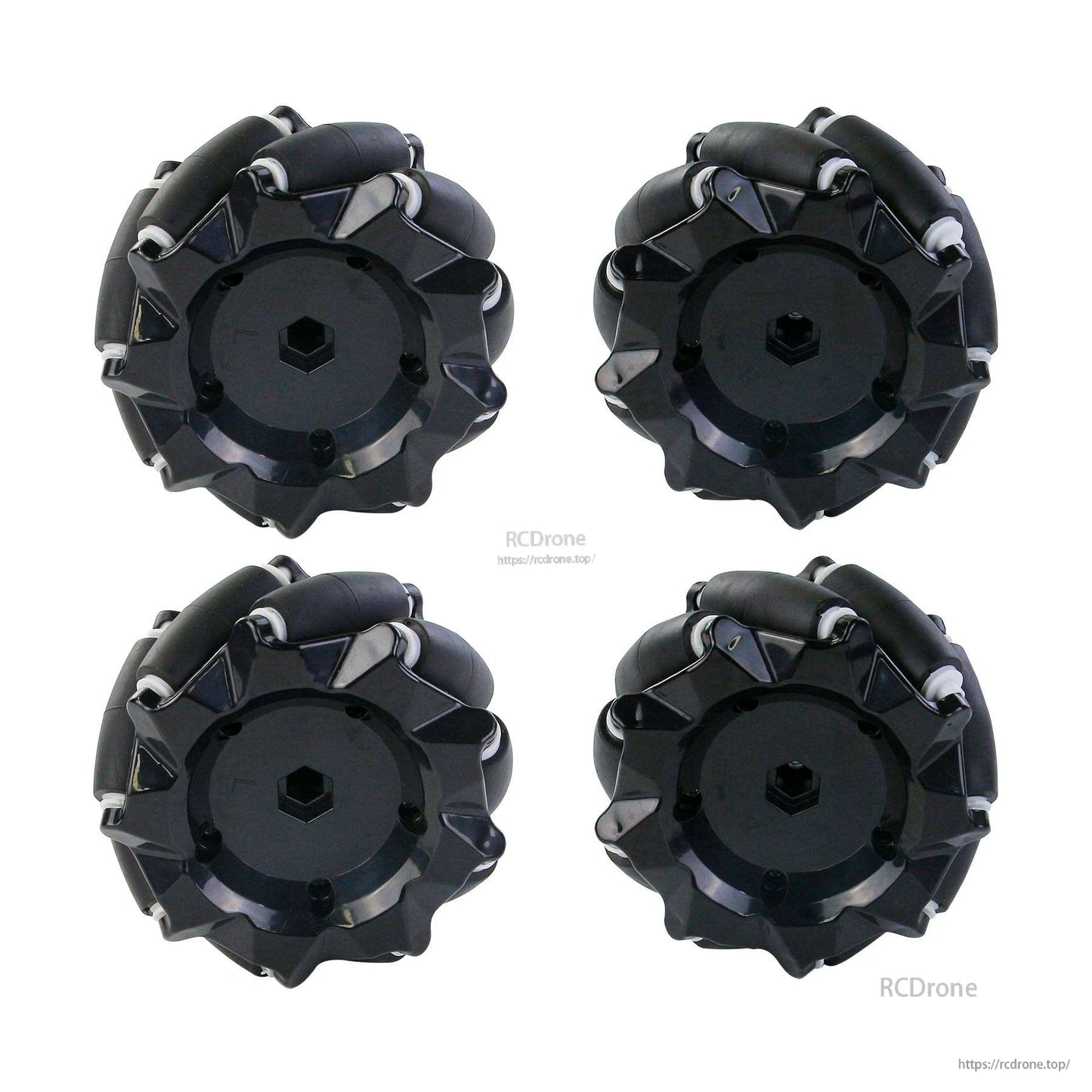

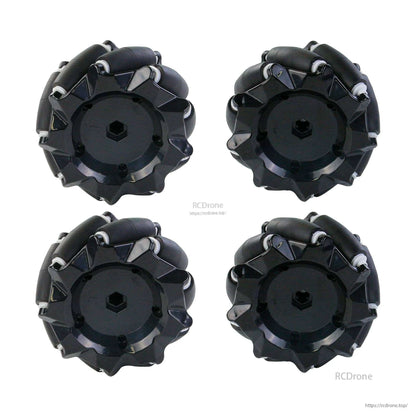

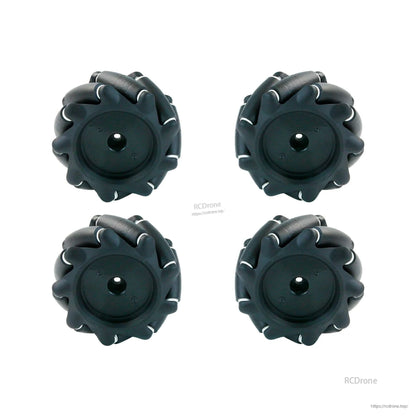

این مجموعه شامل چرخ‌های مکانوم با غلتک‌های زاویه‌دار و چرخ‌های لاستیکی آج‌دار با هاب‌های رنگی برای تنظیمات مختلف درایو است.
