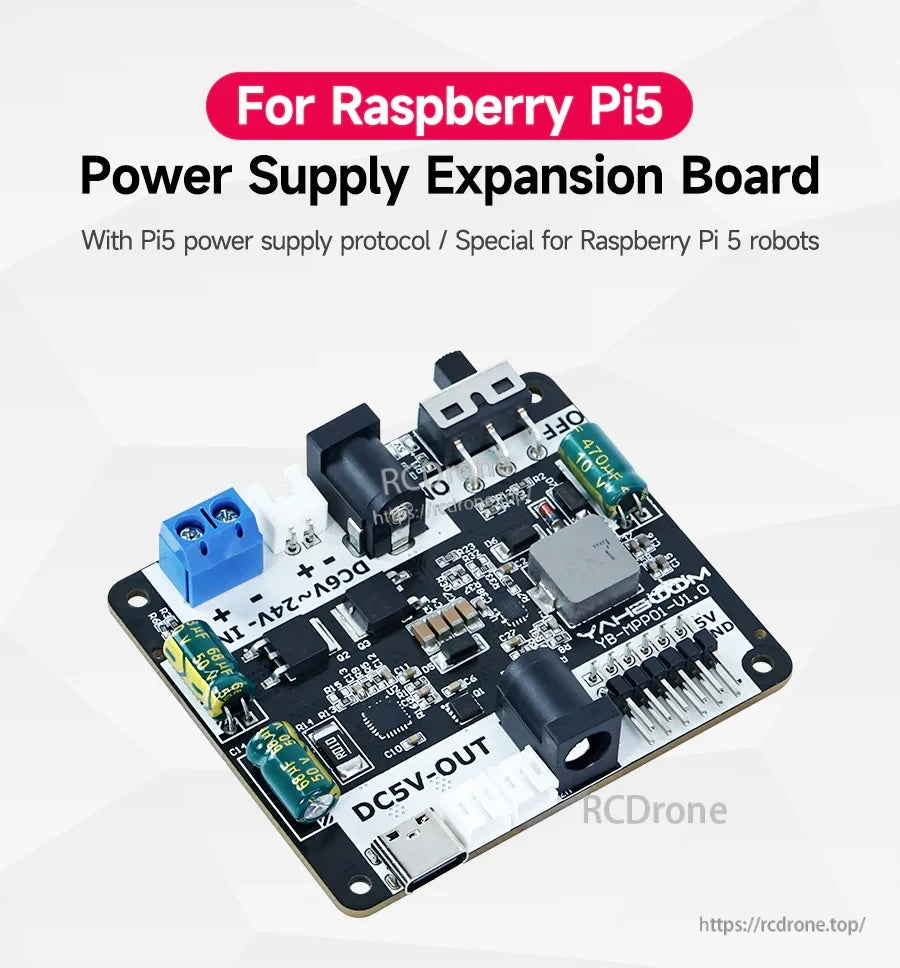

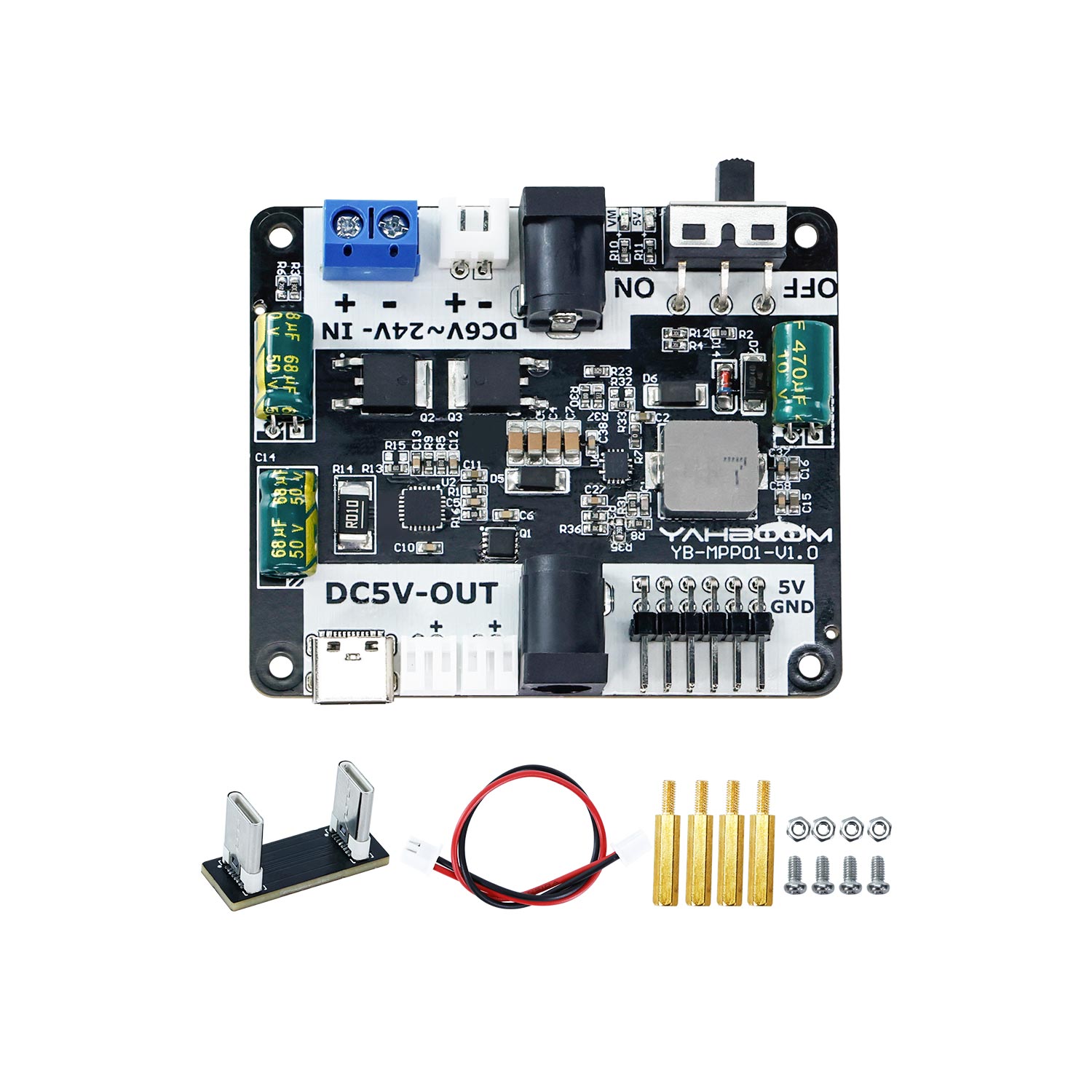

برد توسعه منبع تغذیه Yahboom YB-MPP01-V1.0 برای رزبری پای ۵، PD، ورودی ۶~۲۴ ولت، خروجی ۵V/5A

نمای کلی

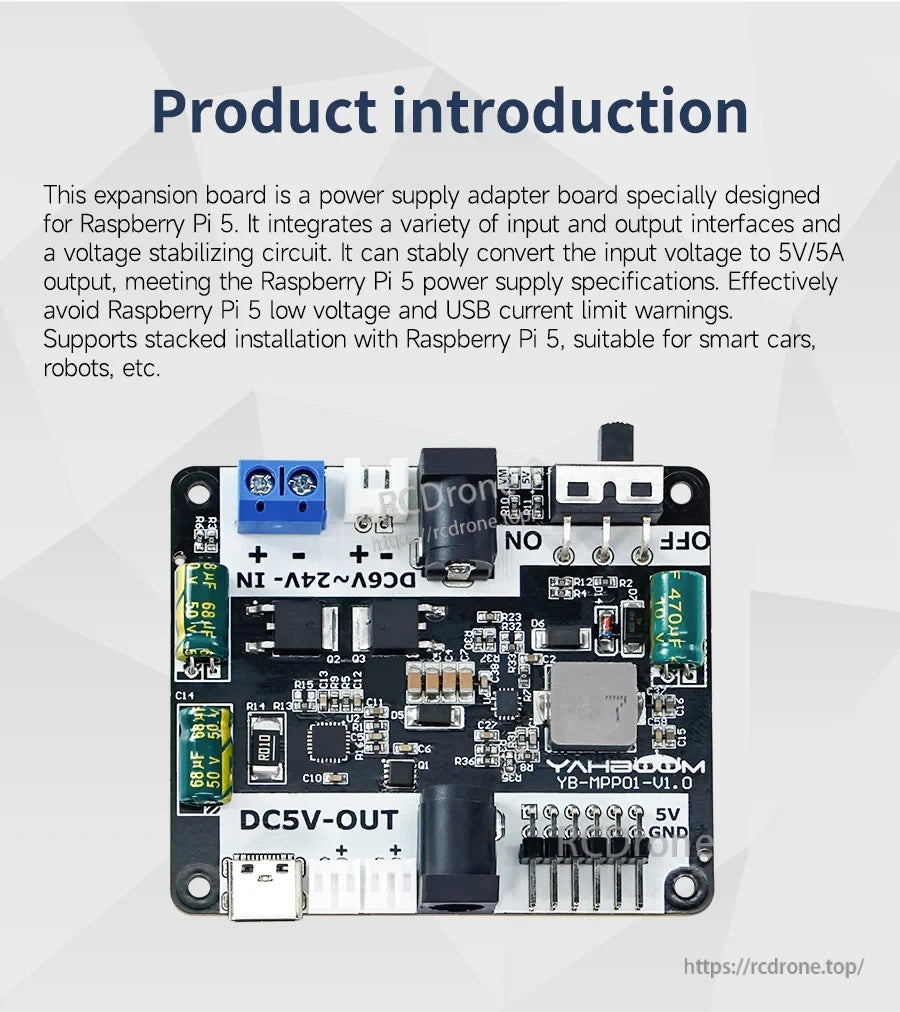

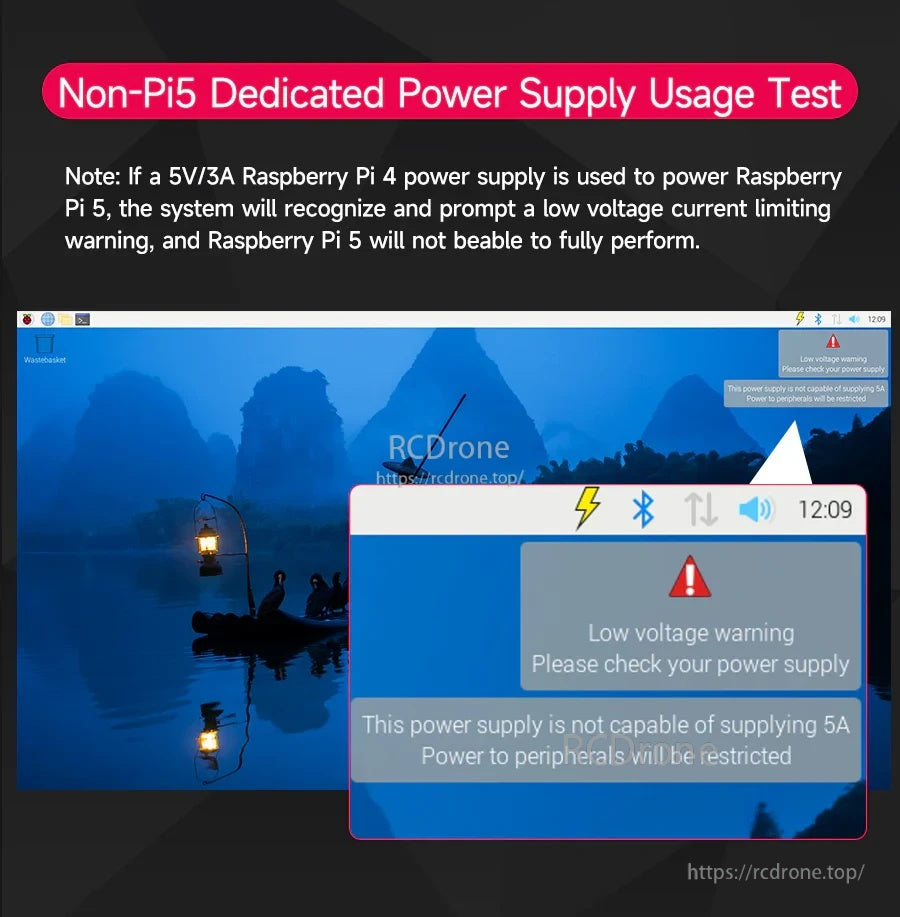

این برد توسعه منبع تغذیه برای Raspberry Pi 5 طراحی شده است. این برد چندین رابط ورودی/خروجی برق و یک مدار تثبیت کننده ولتاژ را ادغام می‌کند تا ورودی DC گسترده‌ای را به خروجی پایدار 5V تبدیل کند، که با مشخصات منبع تغذیه Raspberry Pi 5 مطابقت دارد و به جلوگیری از هشدارهای ولتاژ پایین و محدودیت جریان USB کمک می‌کند. همچنین از نصب انباشته با Raspberry Pi 5 پشتیبانی می‌کند، که آن را برای پروژه‌های پلتفرم‌های موبایل مانند خودروهای هوشمند و ربات‌ها مناسب می‌سازد.

ویژگی‌های کلیدی

• پشتیبانی از پروتکل استاندارد PD و پروتکل اختصاصی PD برای Raspberry Pi 5 (علامت‌گذاری شده: 5V5A)
• ورودی ولتاژ گسترده: 6~24V

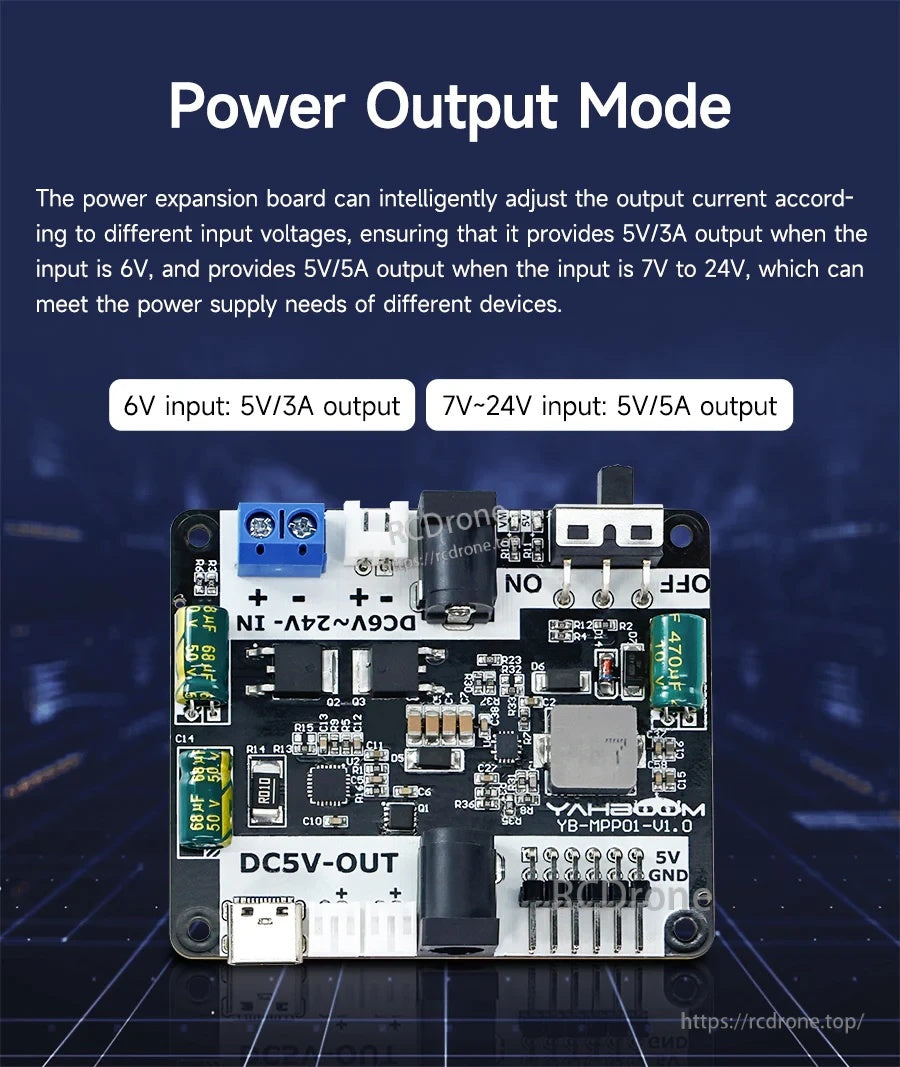

• حالت‌های خروجی: 5V/3A (ورودی 6V); 5V/5A (ورودی 7~24V)
• توضیحات پروتکل Raspberry Pi 5: می‌تواند منبع تغذیه 5.1V/5A را به Raspberry Pi 5 ارائه دهد

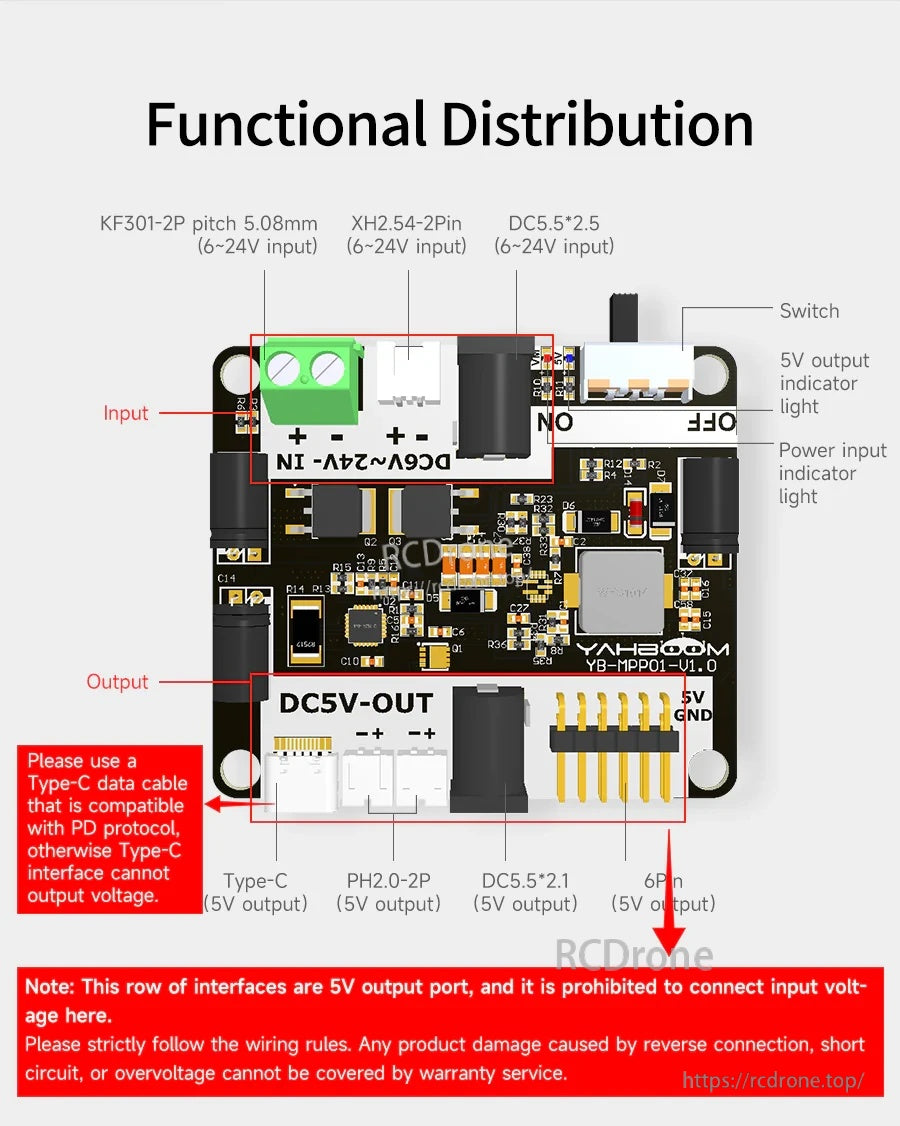

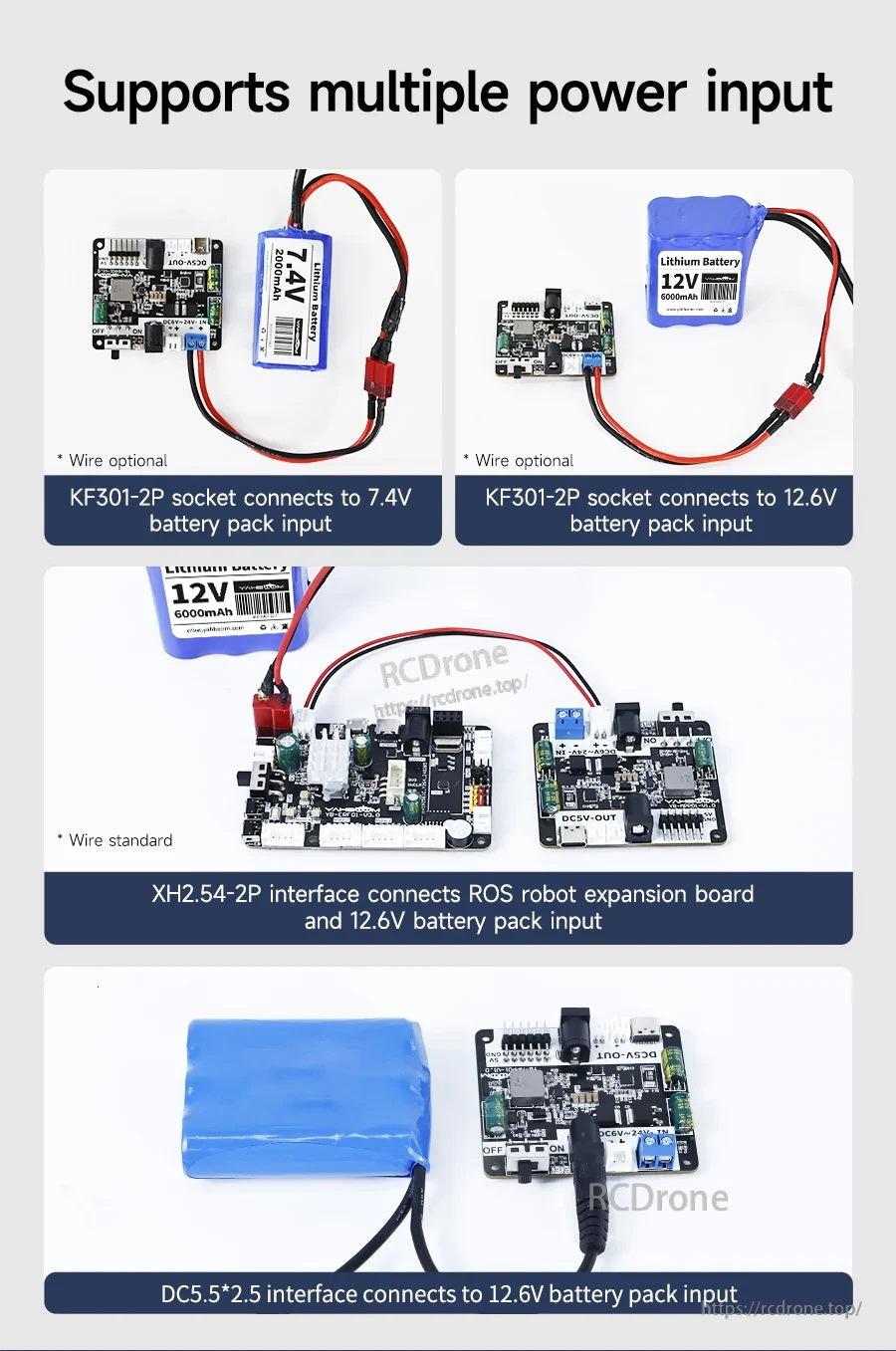

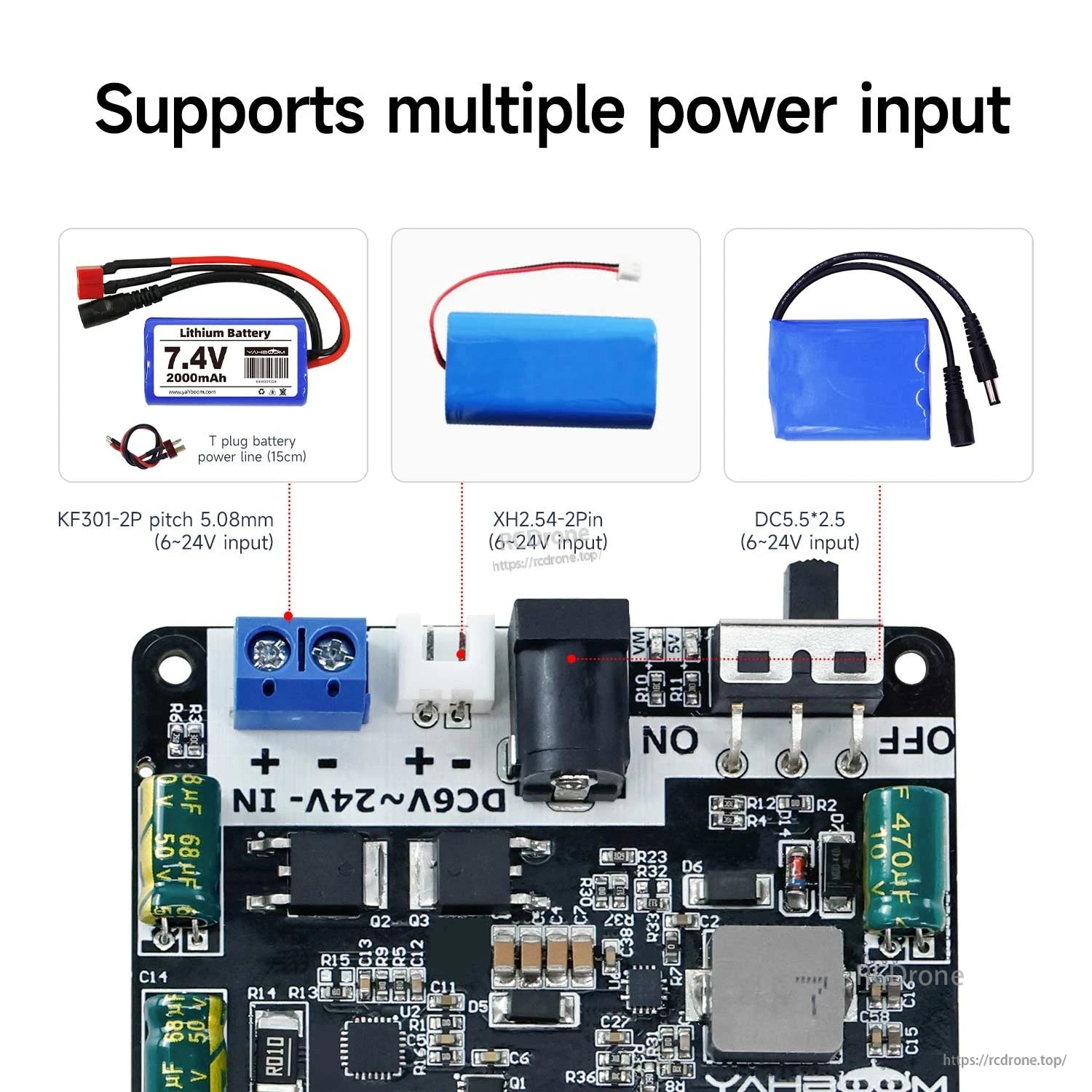

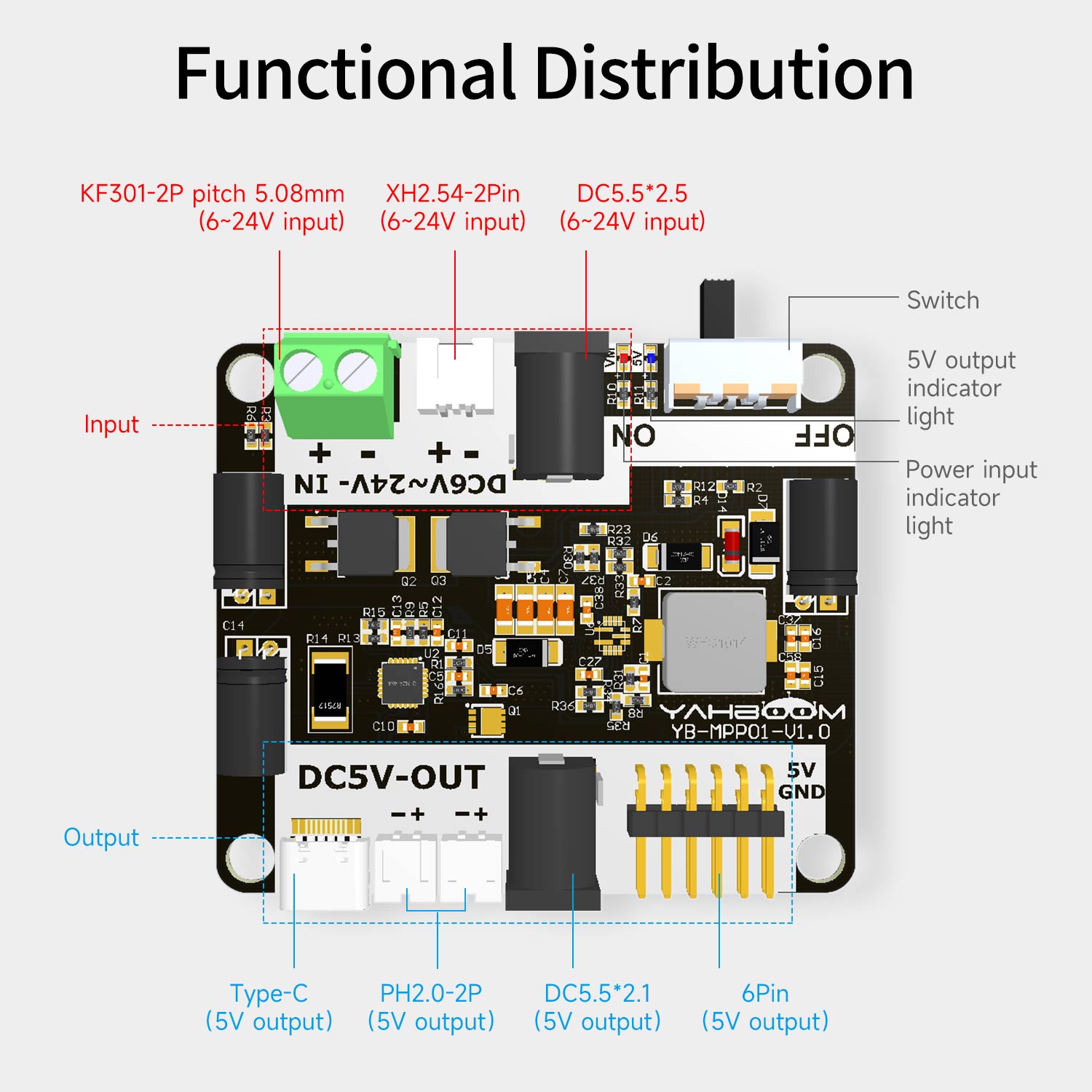

• چندین رابط ورودی: KF301-2P (فاصله 5.08mm)، XH2.54-2Pin، DC5.5*2.5

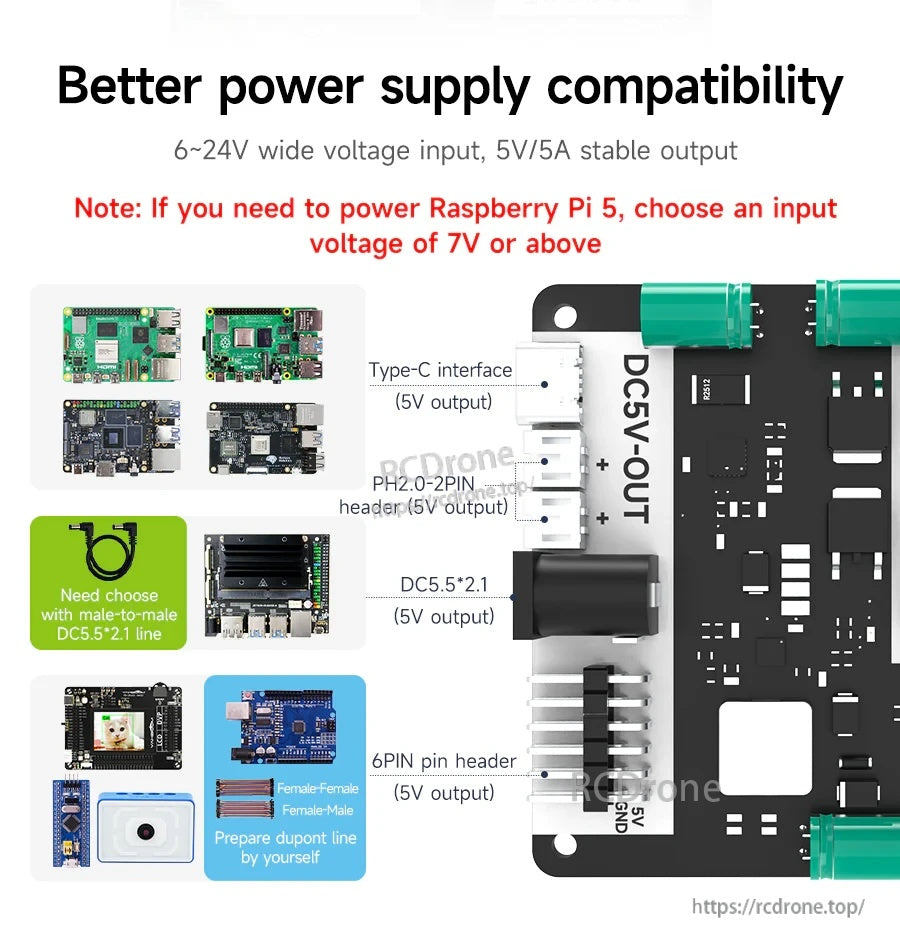

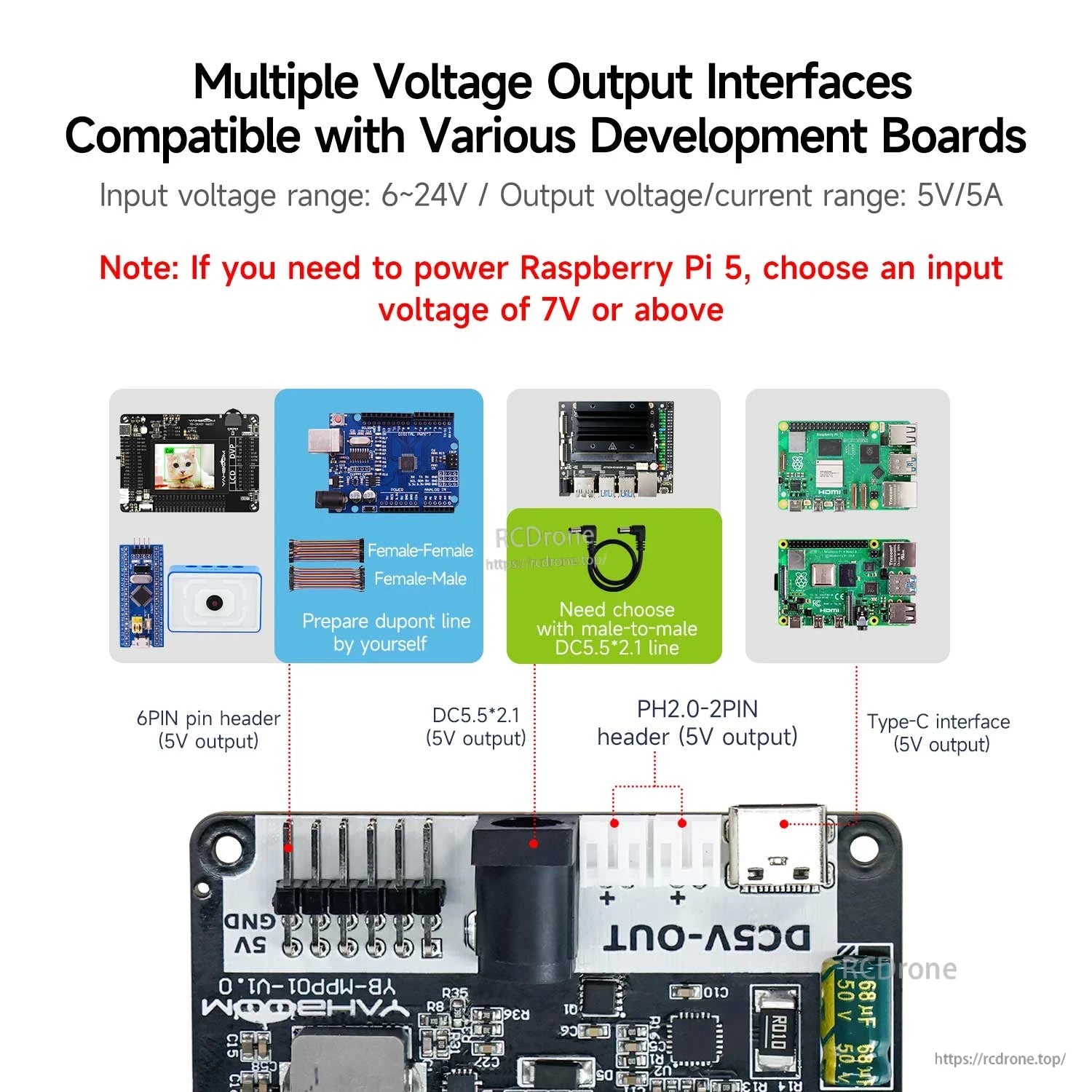

• چندین رابط خروجی 5V: Type-C، PH2.0-2P، DC5.5*2.1, 6Pin pin header
• چراغ‌های نشانگر: قرمز (ورودی برق)، آبی (خروجی 5 ولت)

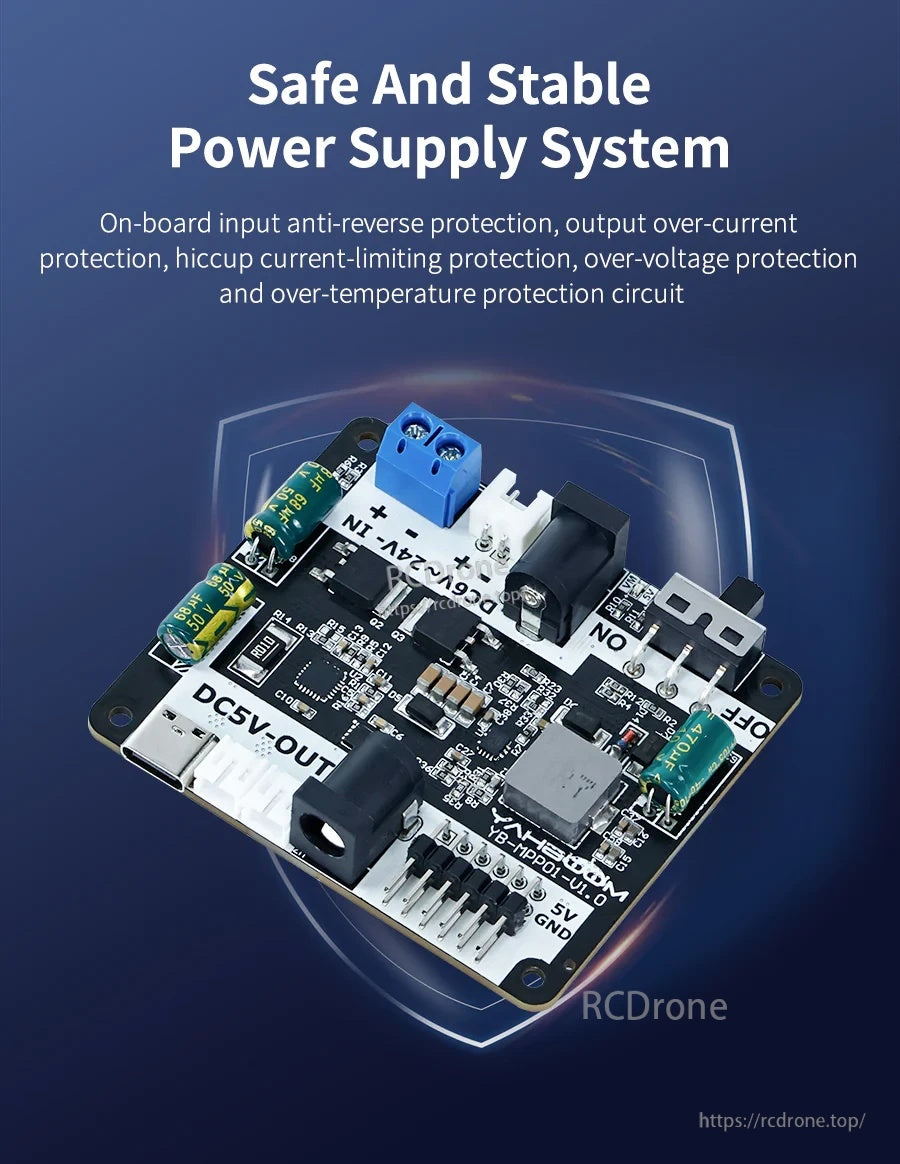

• مدارهای حفاظتی: اتصال معکوس ورودی، جریان بیش از حد خروجی، محدودیت جریان هیکاپ، ولتاژ بیش از حد، دمای بیش از حد

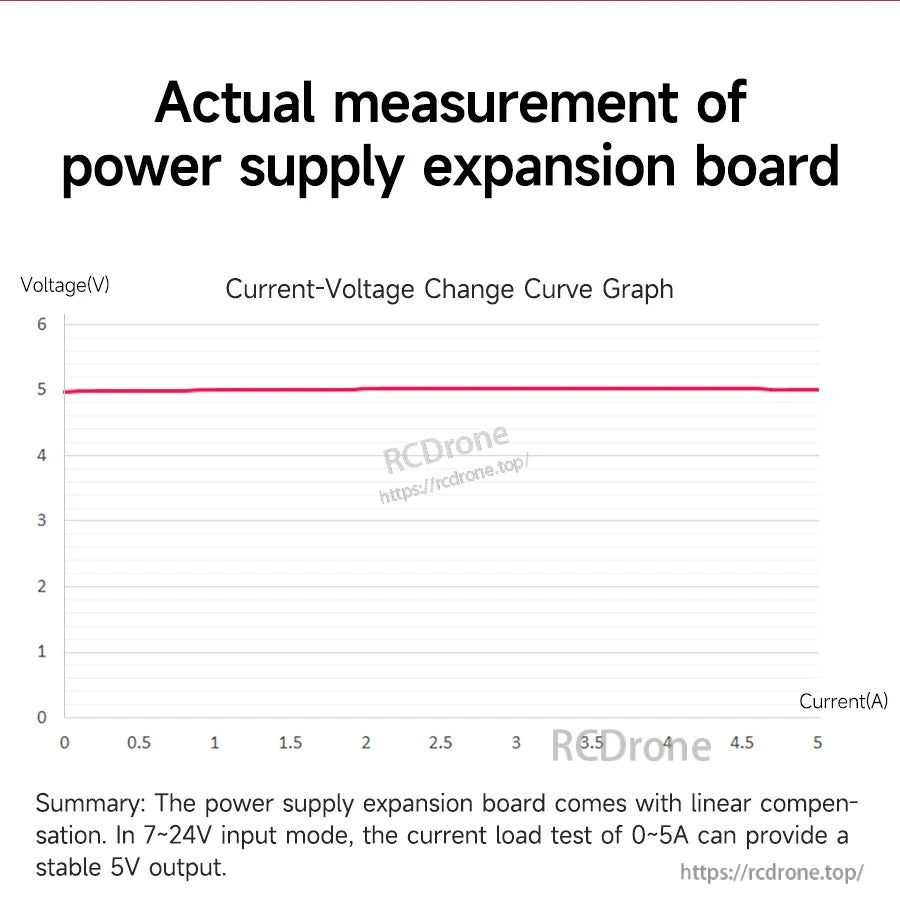

• ویژگی جبران خطی خروجی: بدون بار 4.9V-5V؛ ولتاژ خروجی به صورت خطی با جریان افزایش می‌یابد، تا حداکثر 5.25V

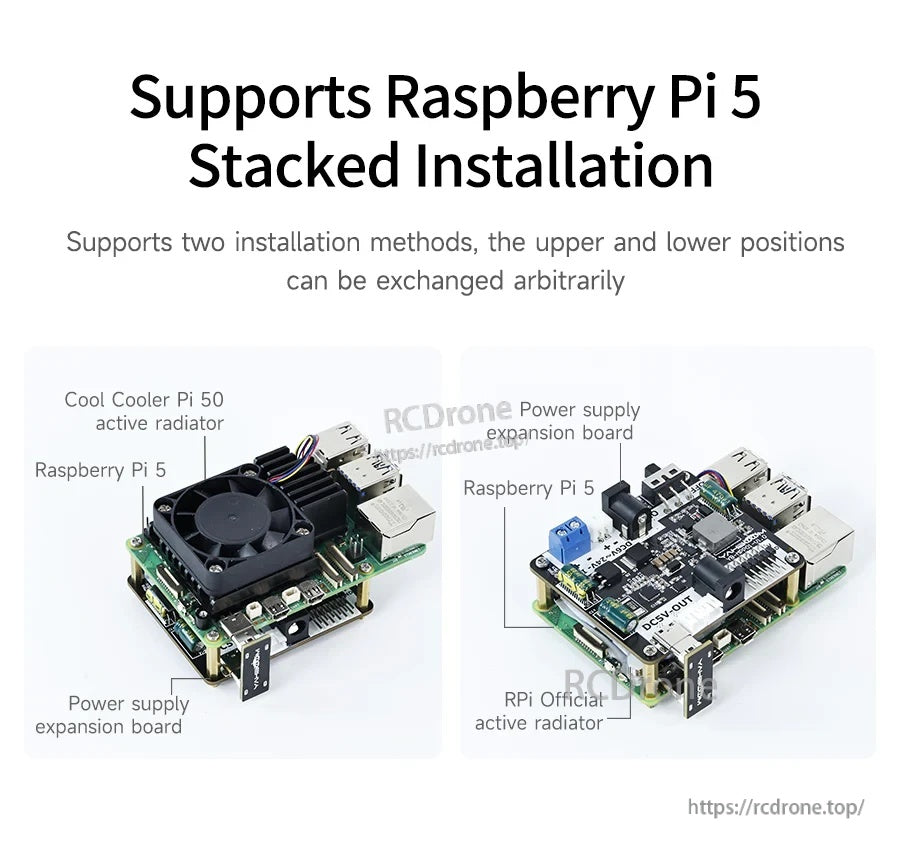

• پشتیبانی از نصب انباشته؛ دو روش نصب با موقعیت‌های بالا/پایین قابل تعویض

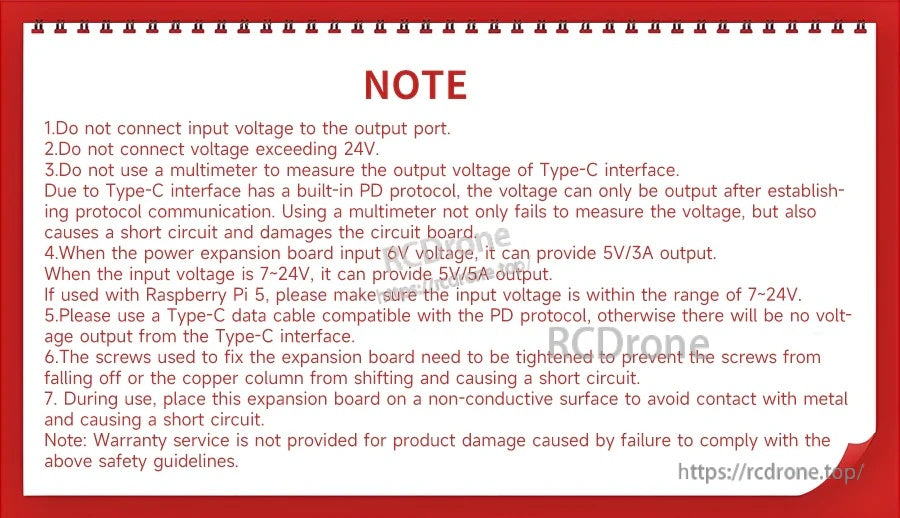

• توجه: اگر Raspberry Pi 5 را تغذیه می‌کنید، ولتاژ ورودی 7V یا بالاتر را انتخاب کنید
• توجه Type-C: از کابل داده Type-C که با پروتکل PD سازگار است استفاده کنید؛ در غیر این صورت رابط Type-C نمی‌تواند ولتاژ خروجی دهد
• متن سازگاری: Raspberry Pi 5/4B، Jetson Nano B01، سری RDK؛ همچنین سازگار با JetsonNANO، K210، STM32 و سایر بردهای توسعه

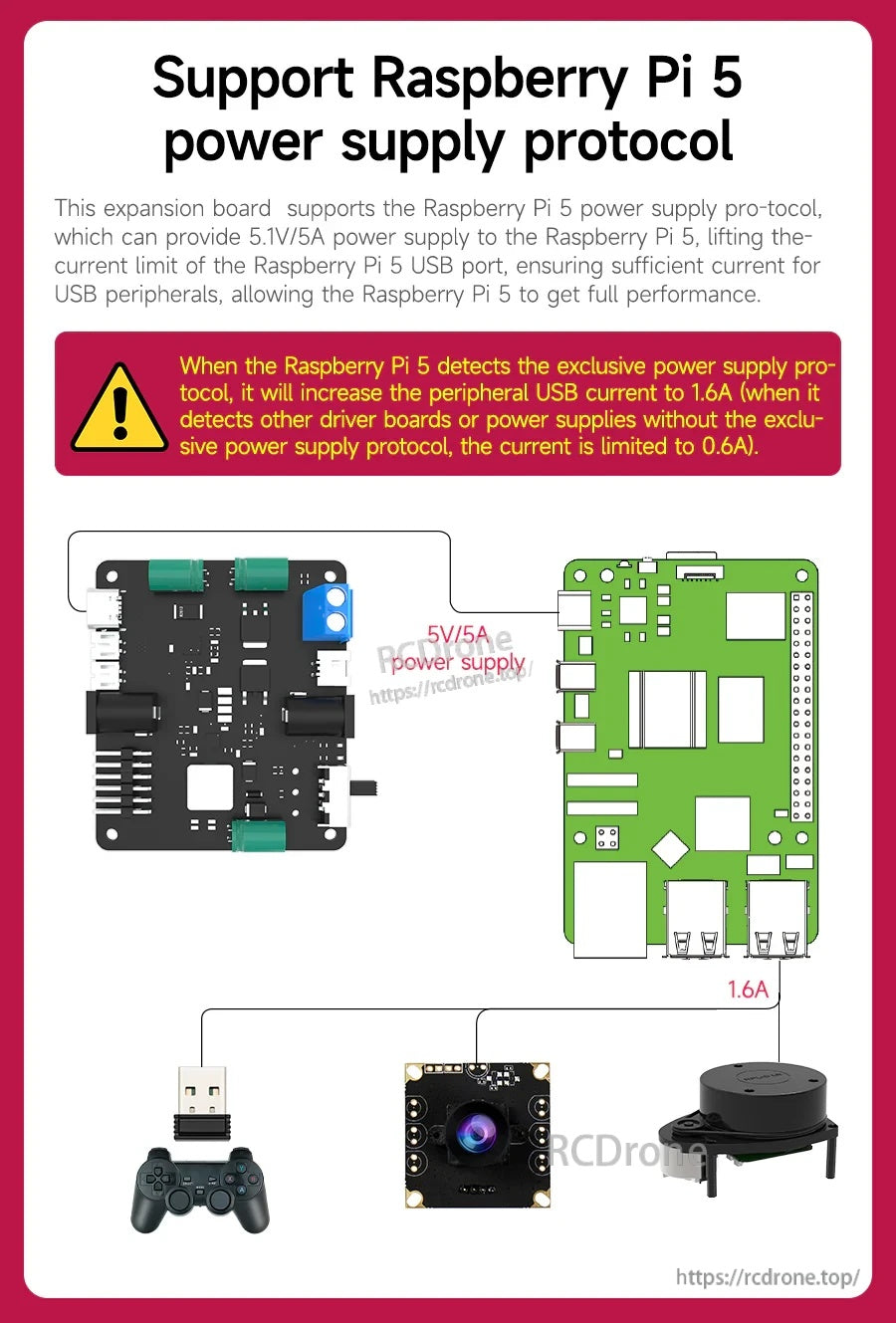

• توجه به جریان USB جانبی Raspberry Pi 5: زمانی که Raspberry Pi 5 پروتکل تغذیه انحصاری را تشخیص می‌دهد، جریان USB جانبی به 1.6A افزایش می‌یابد؛ در غیر این صورت به 0.6A محدود می‌شود

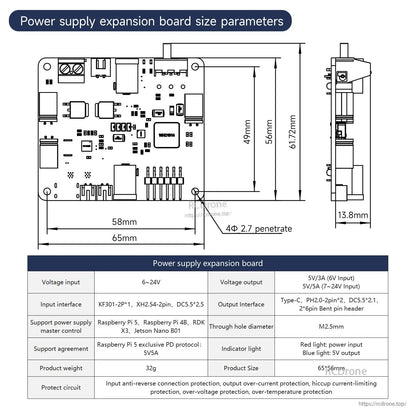

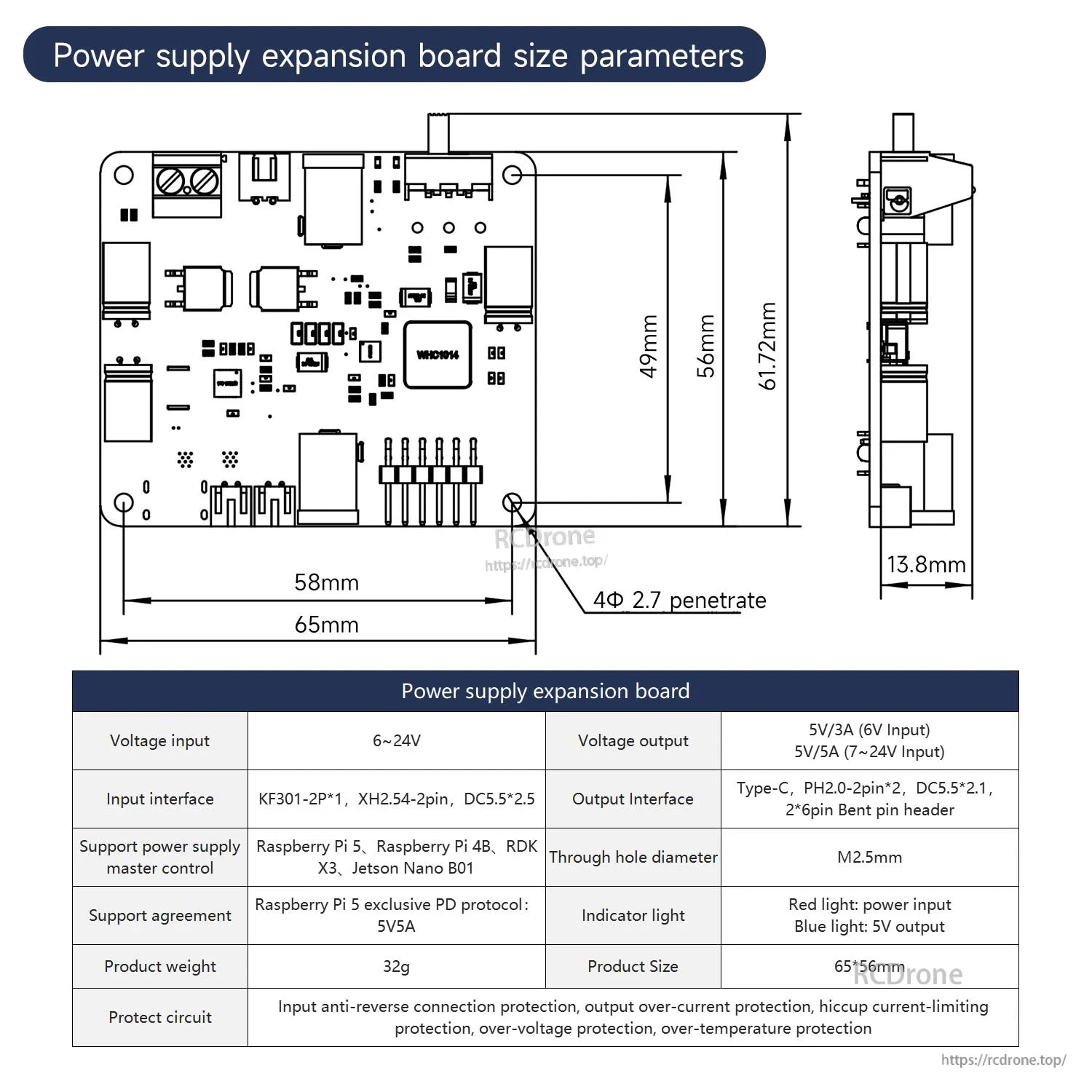

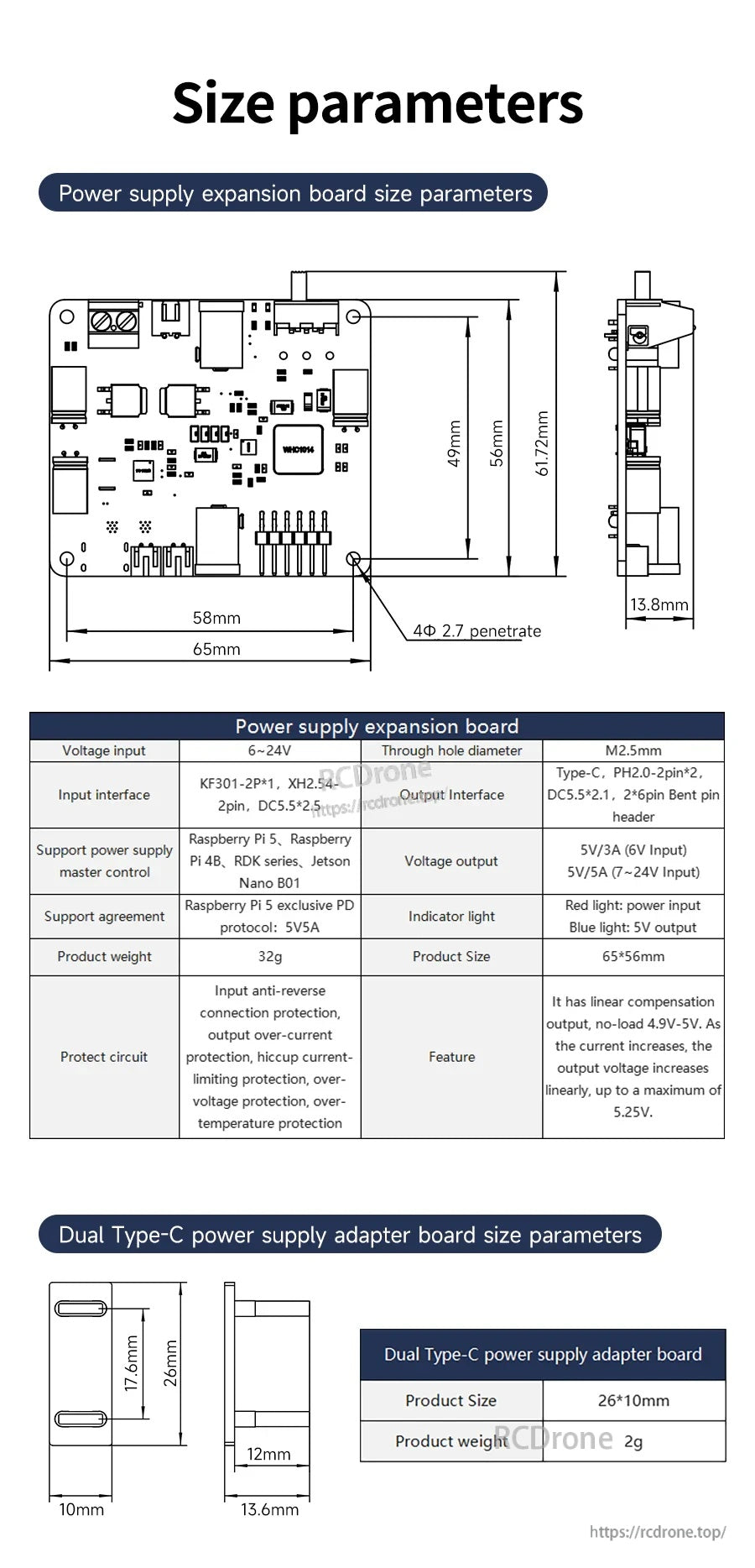

مشخصات

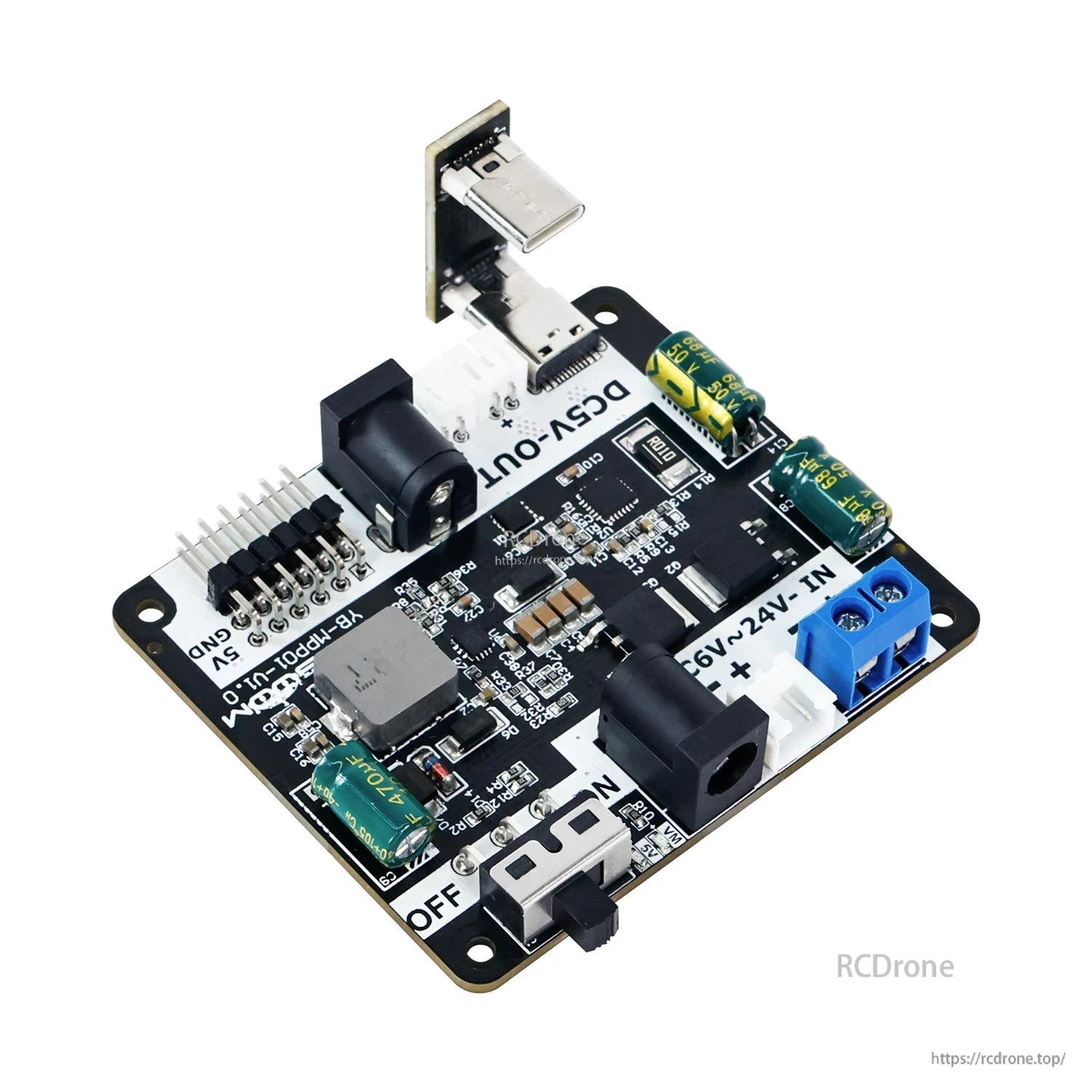

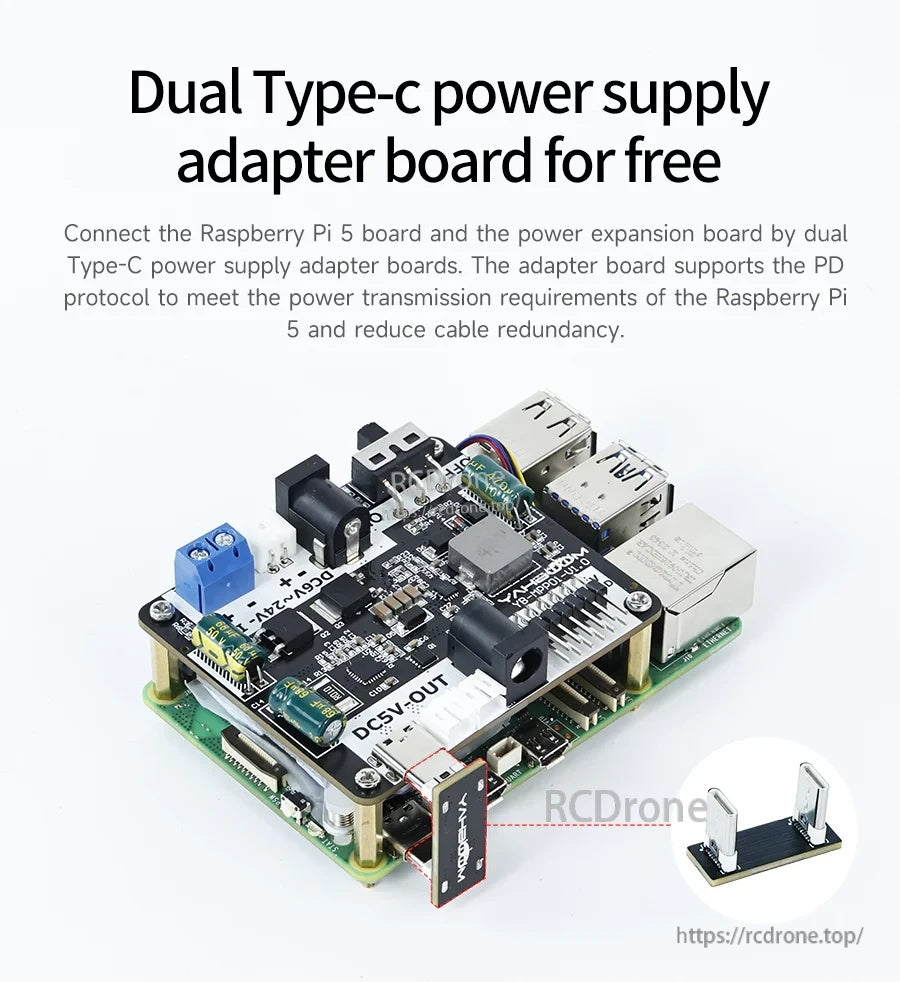

برد آداپتور منبع تغذیه دوگانه Type-C (همانطور که برچسب‌گذاری شده)

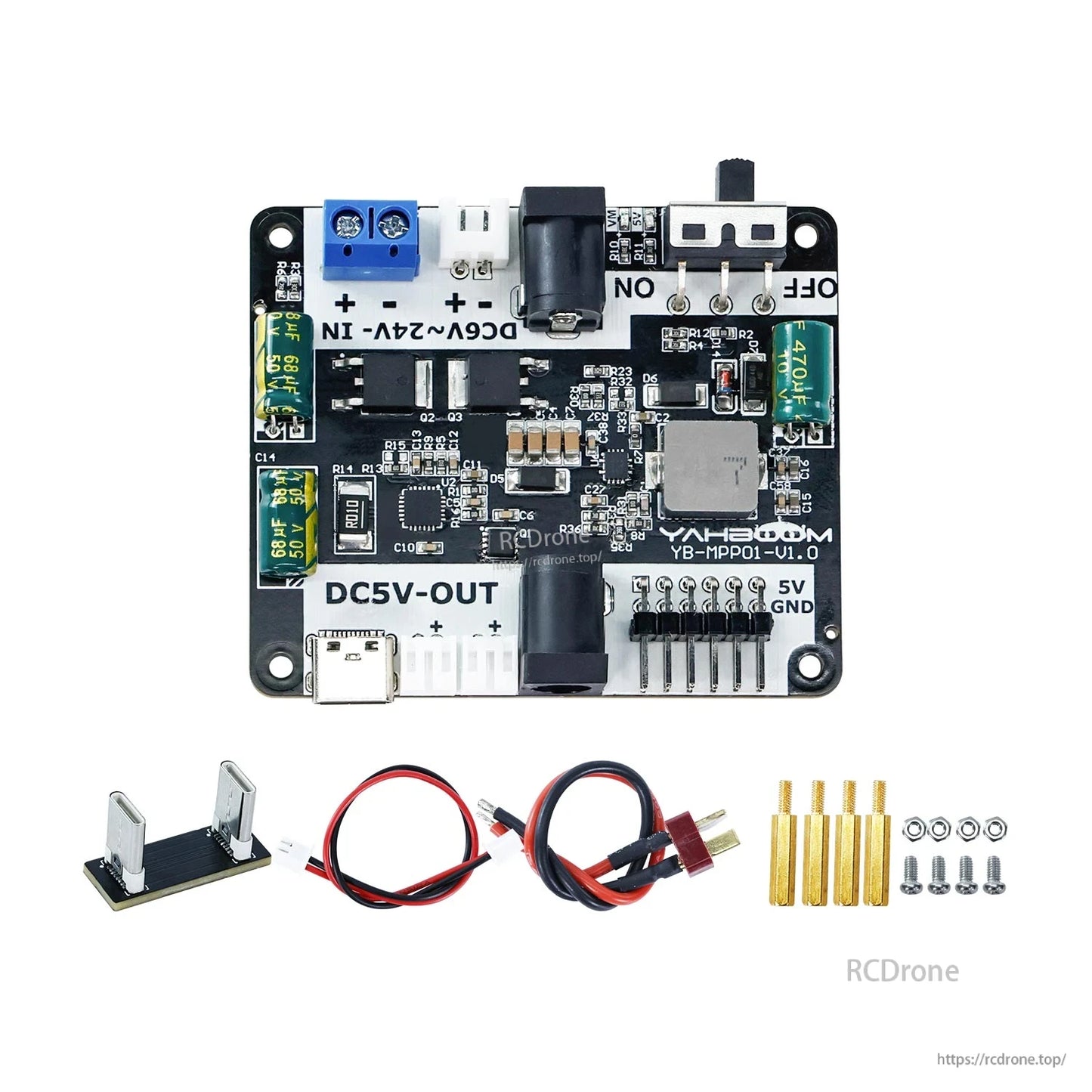

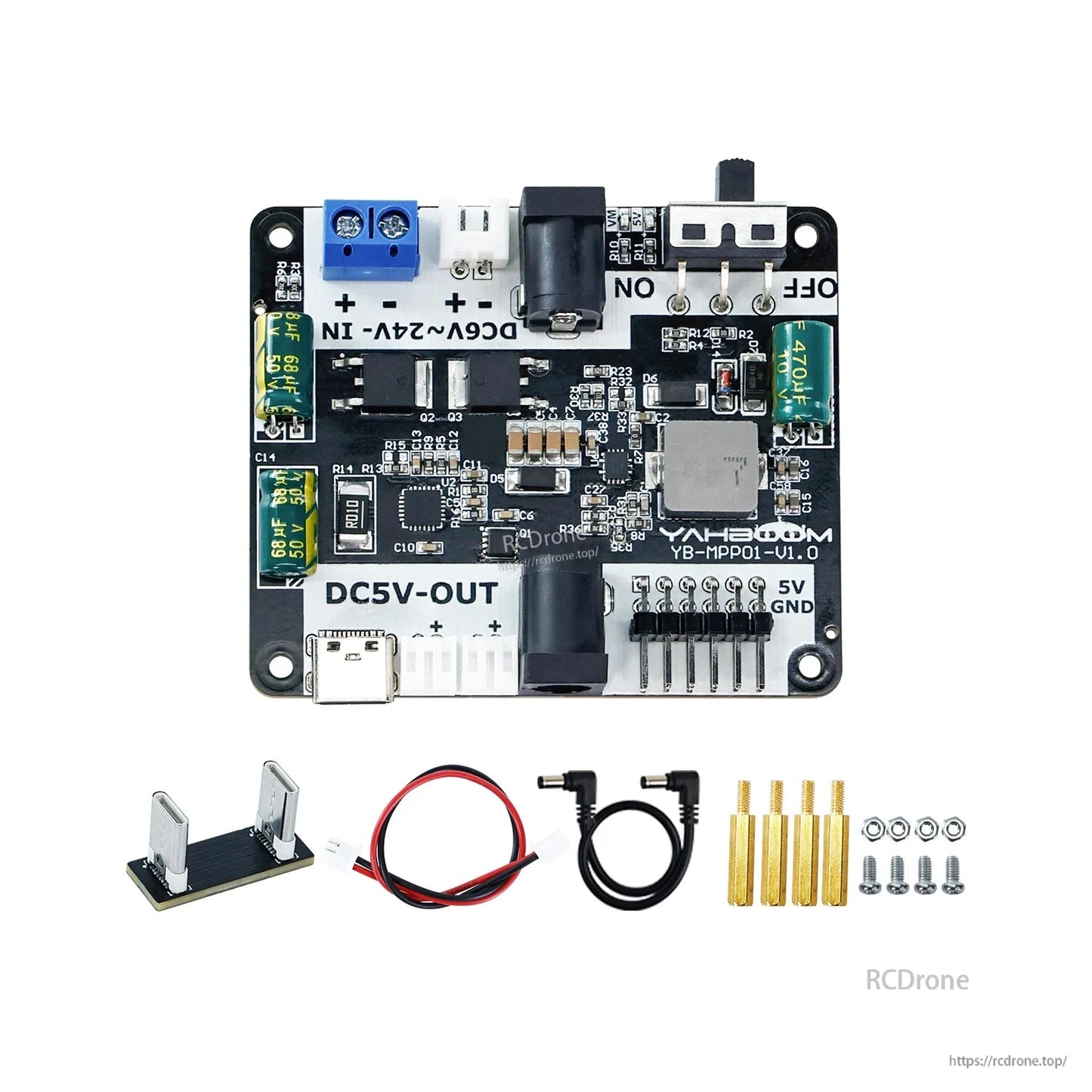

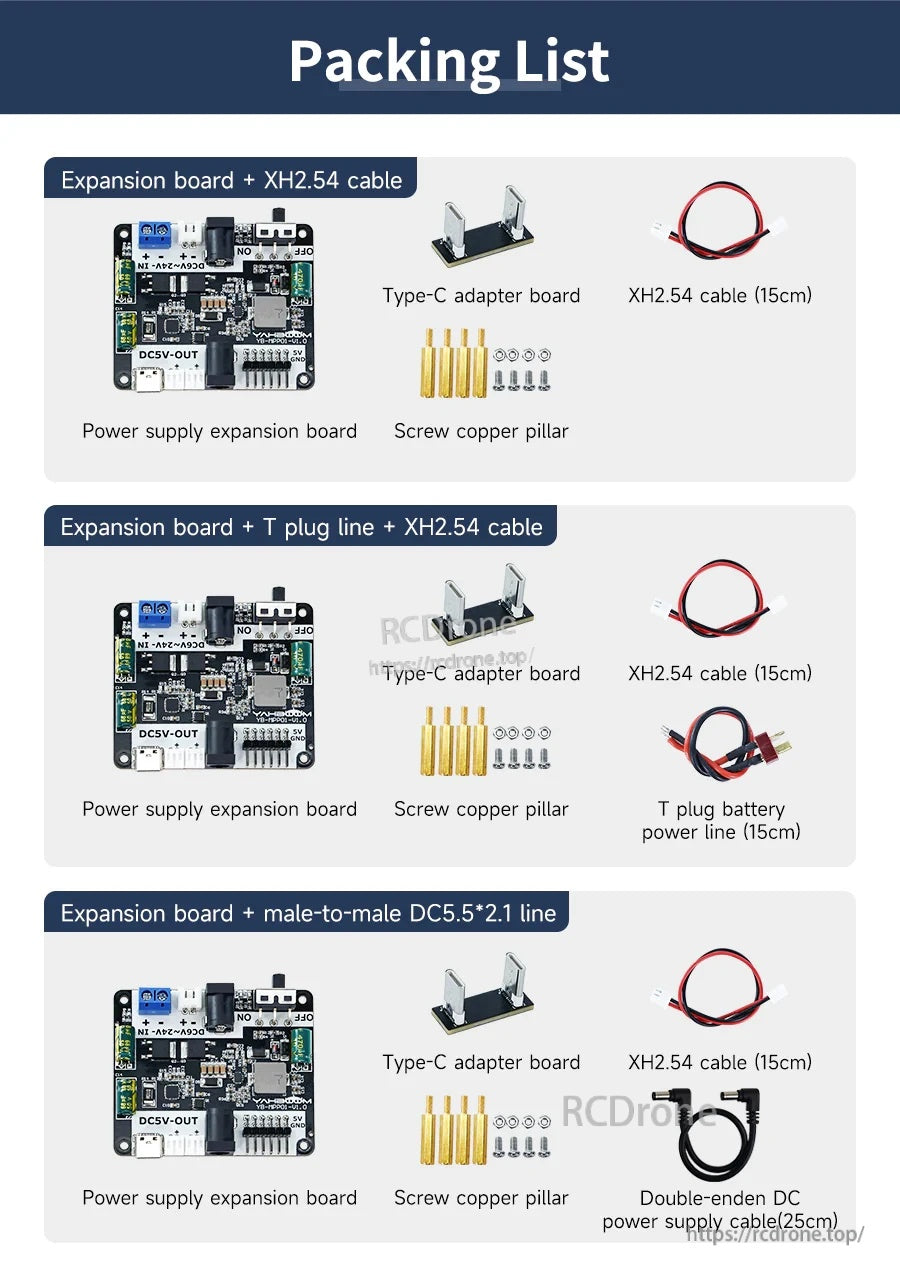

موارد موجود در بسته

• برد توسعه منبع تغذیه
• برد آداپتور منبع تغذیه دوگانه Type-C

کاربردها

• تأمین برق برای ربات‌های Raspberry Pi 5، خودروهای هوشمند و سایر پلتفرم‌های متحرک
• پروژه‌هایی که نیاز به تبدیل ورودی DC 6~24V به خروجی تنظیم‌شده 5V با گزینه‌های مختلف اتصال دارند

برای سوالات مربوط به سیم‌کشی/انتخاب (به عنوان مثال، انتخاب کابل Type-C سازگار با PD یا کانکتور ورودی صحیح)، تماس بگیرید [email protected] or بازدید کنید https://rcdrone.top/.
