قاب فلزی رزبری پای ۵ با فن خنککننده PWM، ۴۰×۴۰×۱۰ میلیمتر، ۴ پین JST، مشکی/سفید، دکمه پاور
قاب فلزی رزبری پای ۵ با فن خنککننده PWM، ۴۰×۴۰×۱۰ میلیمتر، ۴ پین JST، مشکی/سفید، دکمه پاور
Yahboom
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
این کیس فلزی Raspberry Pi 5 (نوع محصول کیس فلزی) به طور خاص برای برد توسعه Raspberry Pi 5 طراحی شده است. این کیس در رنگهای مشکی و سفید موجود است، از یک محفظه فلزی با سختی بالا استفاده میکند و دارای یک درپوش بالا و پایین توخالی (دارای تهویه) است تا بهبود دفع حرارت را فراهم کند و در عین حال از برد محافظت کند بدون اینکه رابطهای آن را مسدود کند. یک فن خنککننده بزرگ با قابلیت تنظیم سرعت PWM مستقیماً به درپوش بالا متصل میشود تا خنکسازی فعال را فراهم کند.
ویژگیهای کلیدی

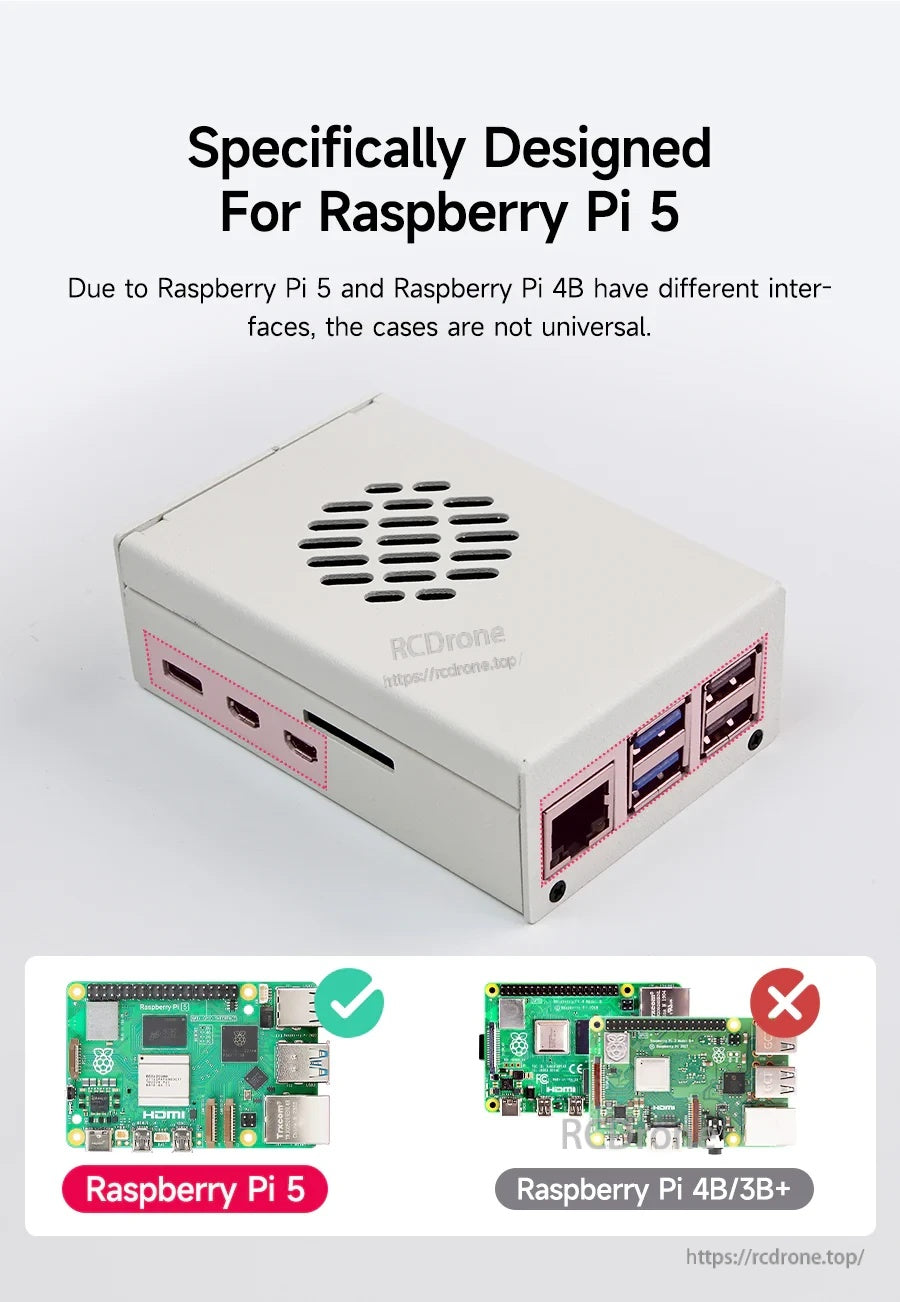

- طراحی شده برای Raspberry Pi 5 (به دلیل تفاوت در رابطها با Raspberry Pi 4B/3B+ سازگار نیست)
- در رنگهای مشکی/سفید موجود است
- فلز با سختی بالا با فرآیند یخزدگی فلزی
- طراحی حکاکی توخالی (دارای تهویه)؛ براکت فن یکپارچه در کیس
- فن خنککننده PWM پشتیبانی از تنظیم سرعت خودکار بر اساس دما
- ضد گرد و غبار و ضد ضربه (طبق تصاویر محصول)
- با دکمه پاور: سوئیچینگ با یک لمس بدون استفاده از پینهای گیر کرده
- پشتیبانی از نصب رادیاتور فعال رسمی Raspberry Pi 5 / خنککننده فعال رسمی (پس از برداشتن فن کیس)
برای سوالات مربوط به سازگاری یا نصب، تماس بگیرید [email protected] or بازدید کنید https://rcdrone.top/.

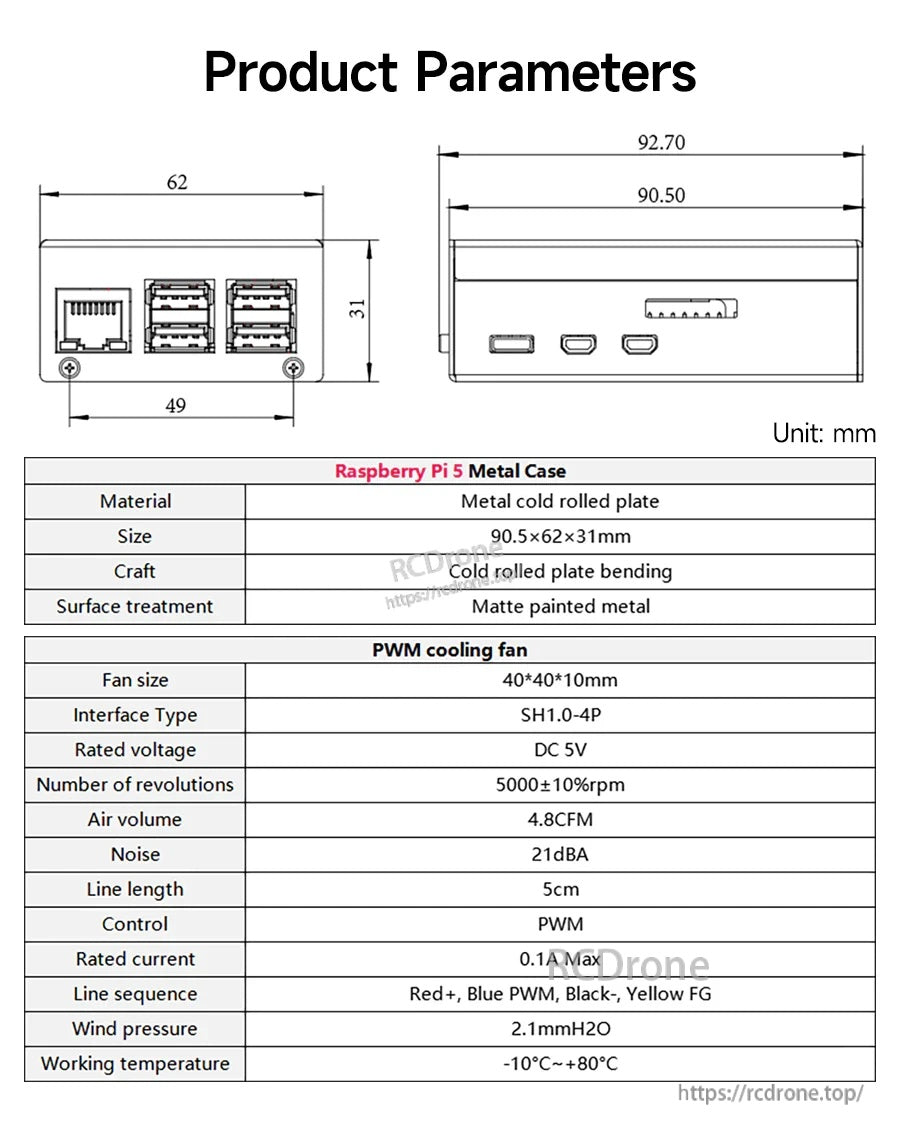

مشخصات
| برد سازگار | Raspberry Pi 5 |
| گزینههای رنگ | مشکی، سفید |
| جنس کیس | فلز (با سختی بالا) |
| طراحی | پوشش بالایی و پایینی توخالی (دارای تهویه)؛ براکت فن یکپارچه |
| نوع فن خنککننده | فن با سرعت قابل تنظیم PWM |
| اندازه فن (این محصول) | 40 * 40 * 10 میلیمتر |
| حجم هوای فن | 4.8 CFM |
| اتصال فن | رابط 4-پین JST |
| ترتیب سیمهای فن | قرمز: +; سیاه: -; آبی: PWM; زرد: FG |

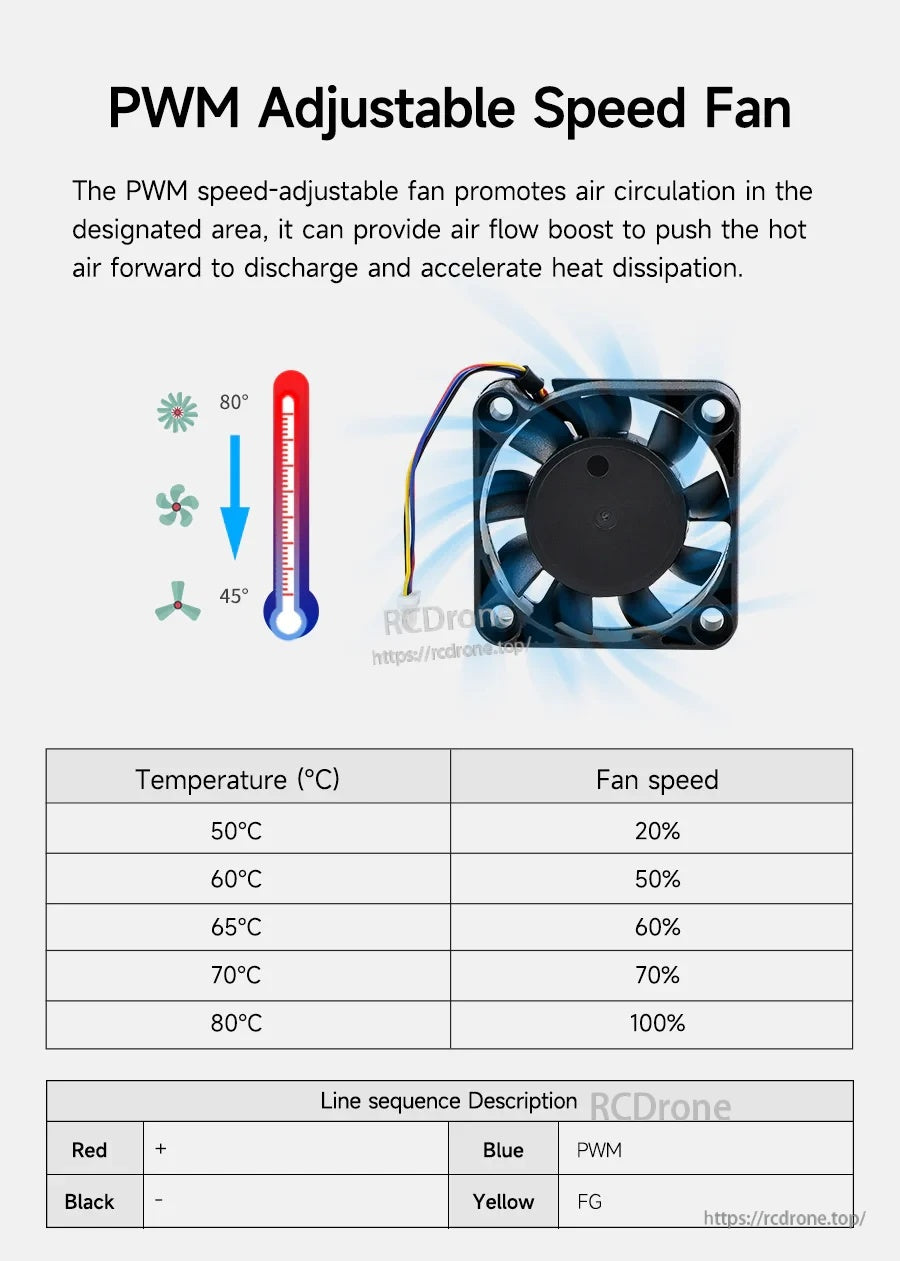

| جدول سرعت فن PWM |
50°C: 20% 60°C: 50% 65°C: 60% 70°C: 70% 80°C: 100% |

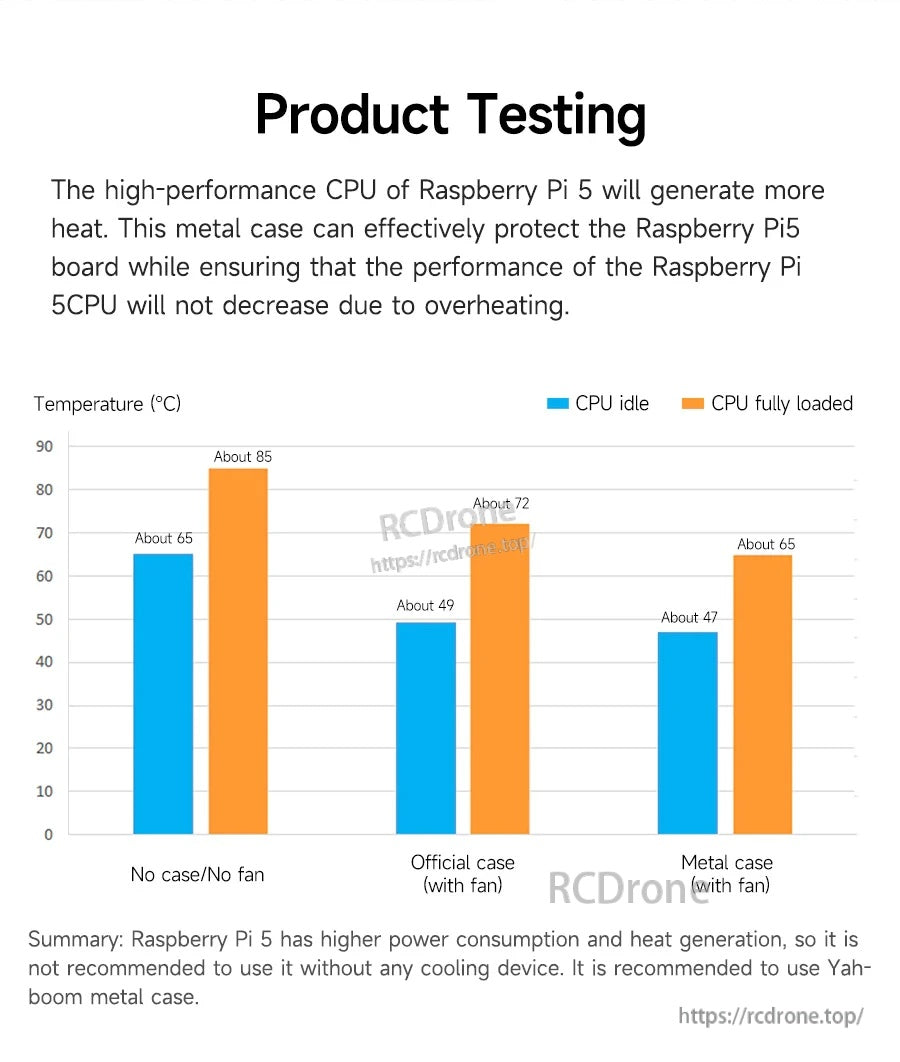

| نتایج تست دما (تقریبی)) |
بدون کیس / بدون فن: دمای بیکار CPU حدود 65°C؛ دمای CPU در بار کامل حدود 85°C کیس رسمی (با فن): دمای بیکار CPU حدود 49°C؛ دمای CPU در بار کامل حدود 72°C کیس فلزی (با فن): دمای بیکار CPU حدود 47°C؛ دمای CPU در بار کامل حدود 65°C |
| پشتیبانی از خنککننده فعال رسمی | پس از برداشتن فن از کیس، میتوان آن را به خنککننده فعال رسمی متصل کرد |
موارد موجود در بسته
- کیس فلزی Raspberry Pi 5
- فن خنککننده PWM با اندازه بزرگ
کاربردها
- محفظه Raspberry Pi 5 برای پروژههای توسعه و تعبیهشده که نیاز به بهبود خنکسازی و حفاظت از برد دارند
جزئیات
کیس را با برد Raspberry Pi 5 جفت کنید تا یک تنظیم محافظتشده و فعالاً خنکشده برای پروژههای توسعه و تعبیهشده بسازید.
انتخاب کنید بین رنگ مشکی یا سفید، هر دو با طراحی فلزی دارای تهویه و نصب فن PWM برای خنکسازی فعال بدون مسدود کردن پورتها.
برشهای پورت دسترسی به هر رابط Raspberry Pi 5 را حفظ میکنند در حالی که قسمت بالای دارای تهویه به خروج گرما از محفظه کمک میکند.

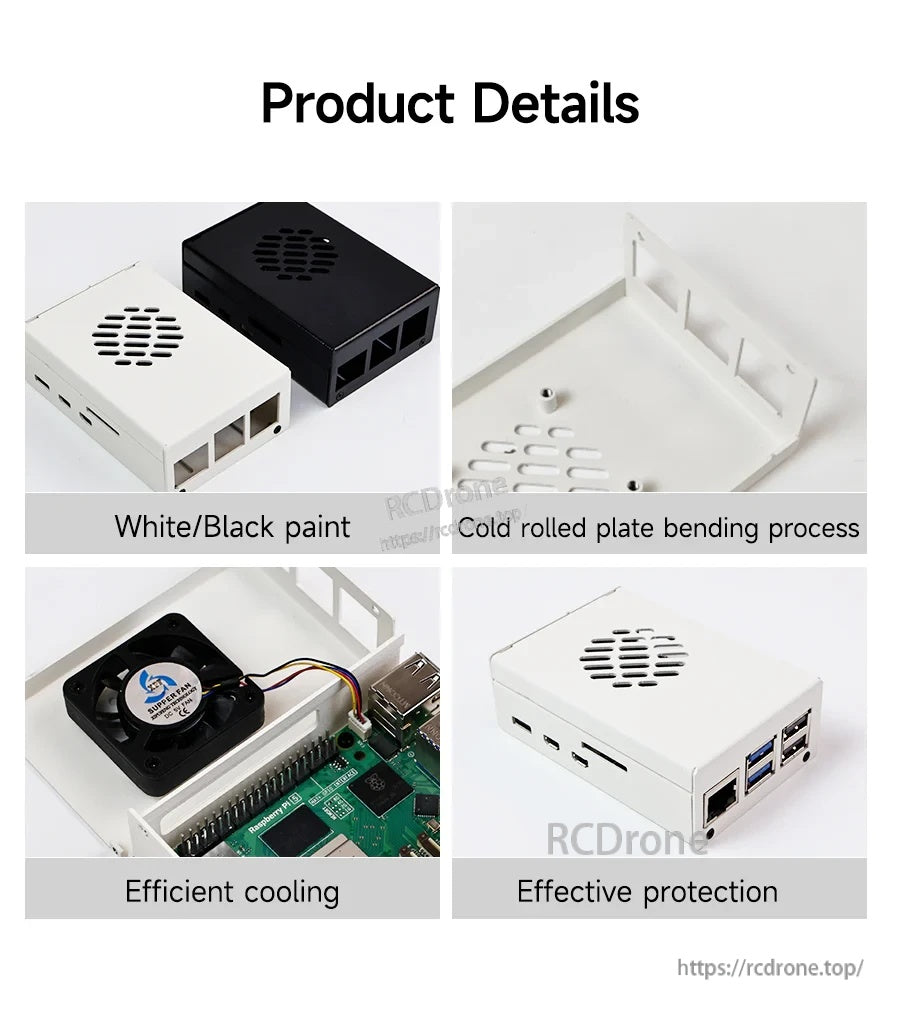

هر دو روکش از یک محفظه فلزی محکم با ظاهری مات و تمیز استفاده میکنند که برای محافظت از برد در استفاده روزمره ساخته شده است.

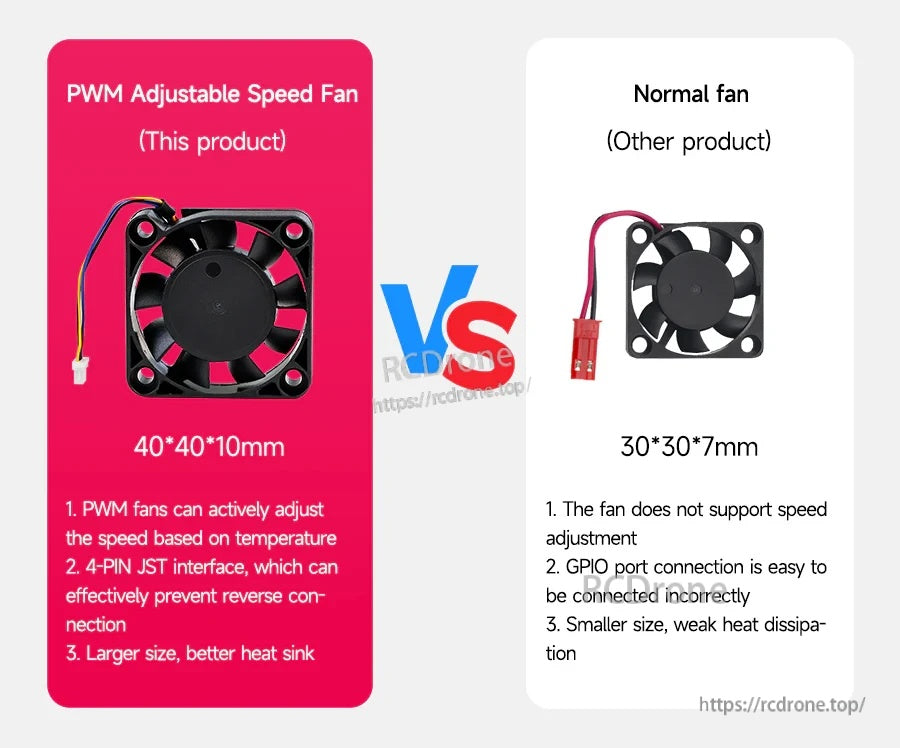

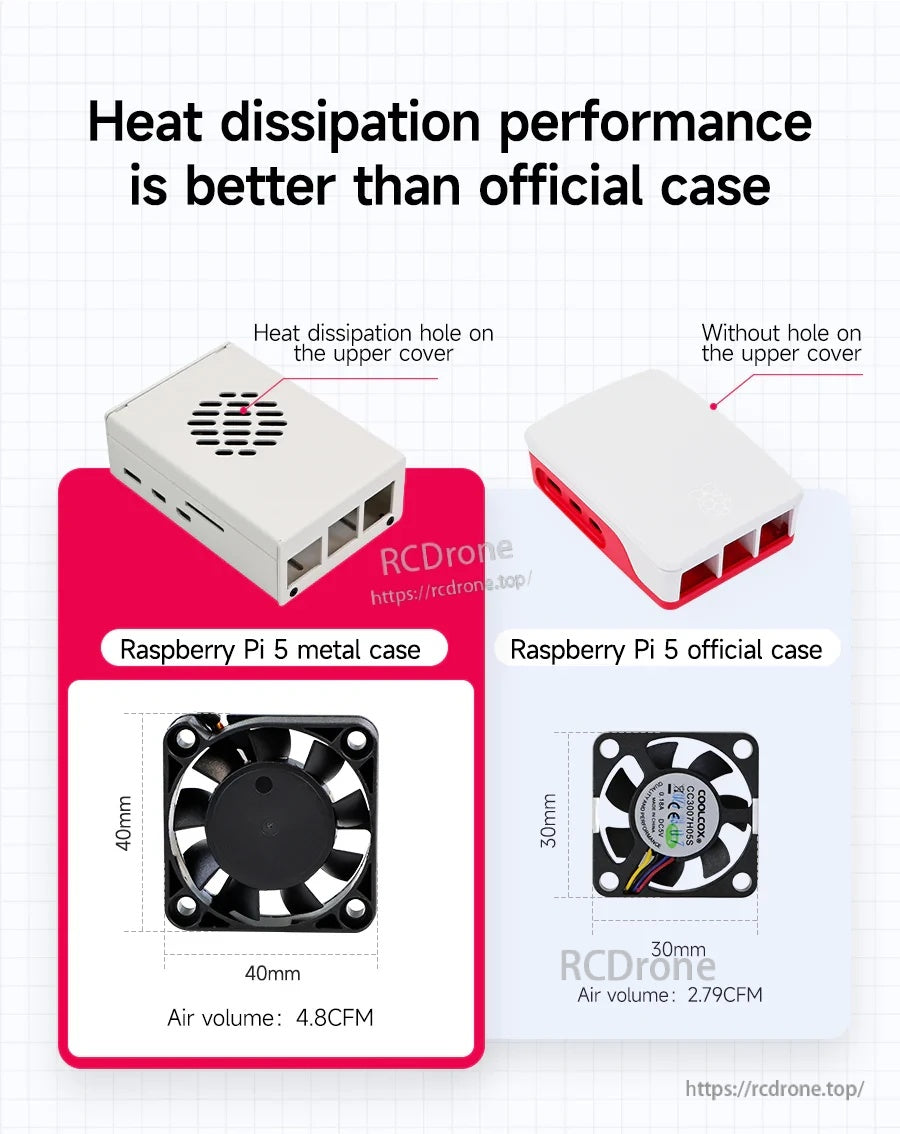

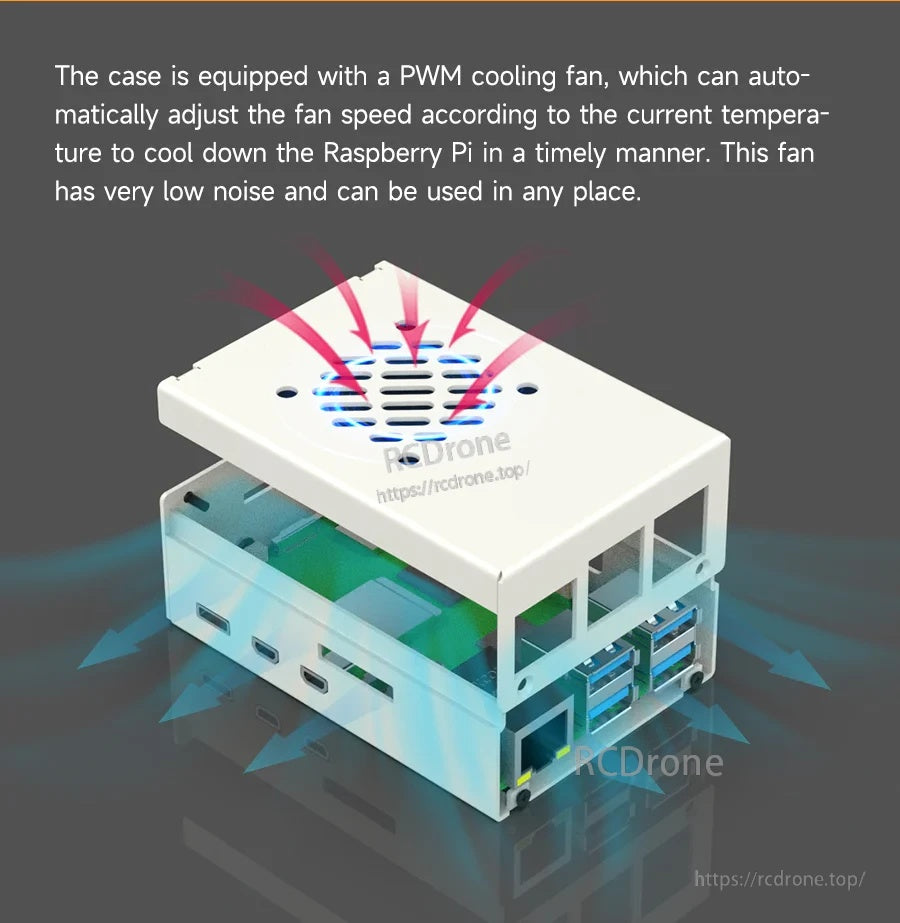

یک فن PWM بزرگتر 40×40×10 میلیمتری و پوشش دارای تهویه برای ایجاد جریان هوای بیشتر نسبت به محفظههای فن کوچک معمولی طراحی شدهاند.
نتایج آزمایش نشاندهنده دمای پایینتر CPU تحت بار هنگام استفاده از کیس فلزی با فن خنککننده آن است.

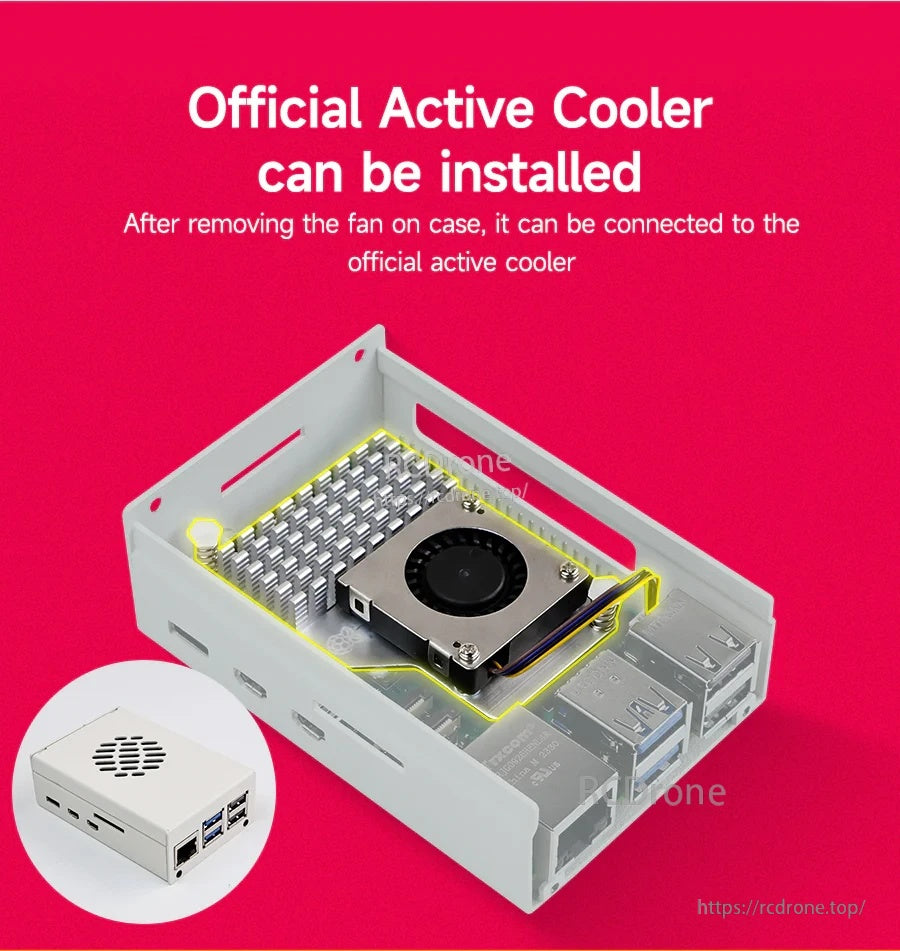

اگر خنککننده فعال رسمی Raspberry Pi را ترجیح میدهید، میتوانید با برداشتن فن موجود و نصب واحد رسمی از کیس استفاده کنید.
کنترل PWM به فن اجازه میدهد تا بهطور خودکار با دما از طریق اتصال ۴ پین JST (قدرت، زمین، PWM، FG) تنظیم شود.

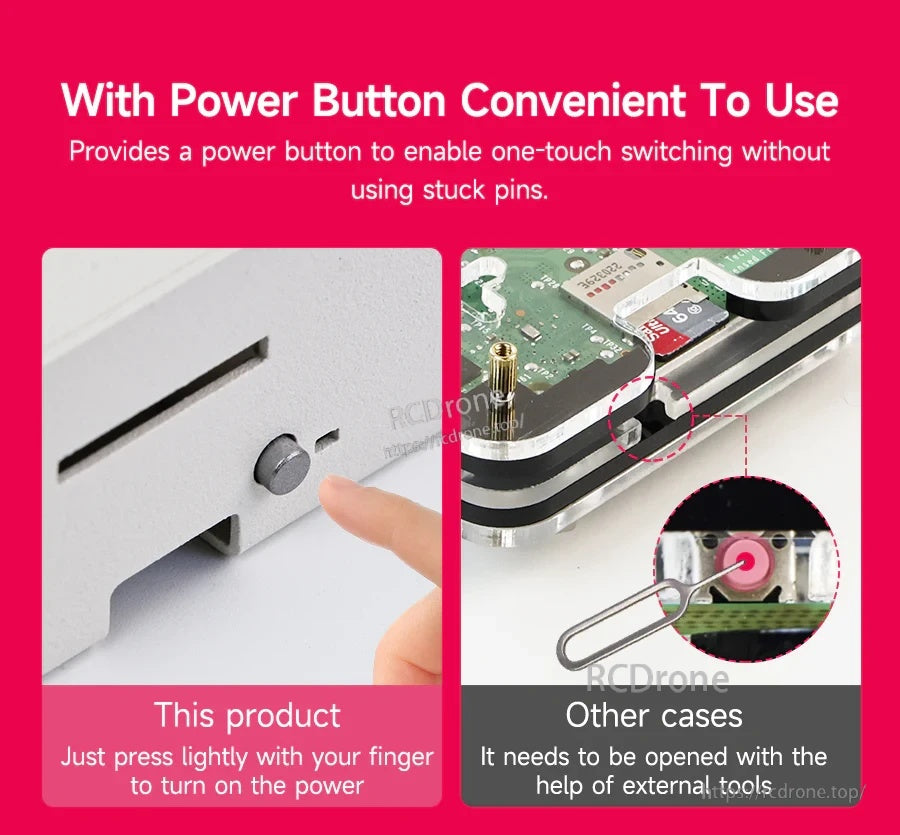

یک دکمه قدرت داخلی امکان کنترل سریع روشن/خاموش را بدون نیاز به فشار دادن پینها یا باز کردن محفظه فراهم میکند.

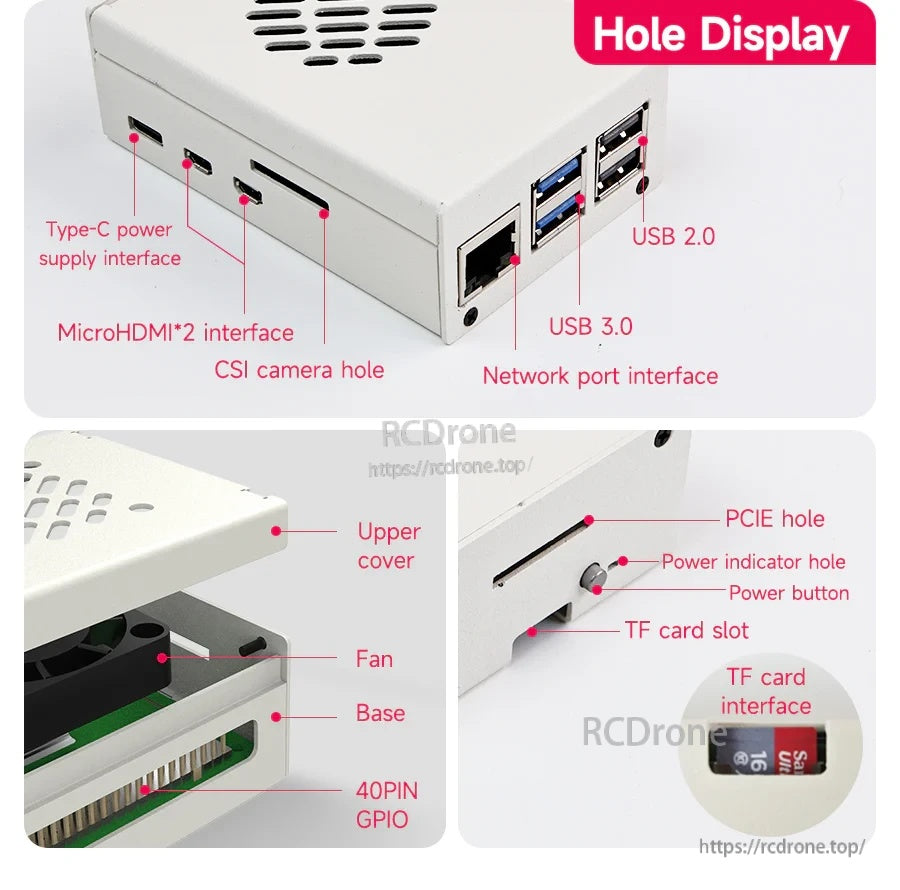

برشهای دقیق دسترسی به USB، اترنت، HDMI، قدرت، دوربین، PCIe، کارت TF و GPIO را در حالی که کیس مونتاژ شده است، فراهم میکند.

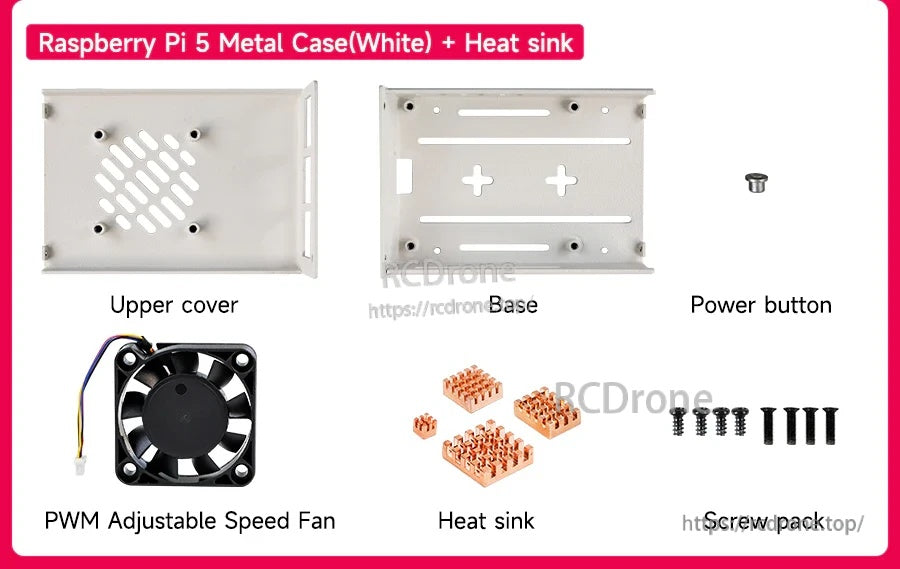

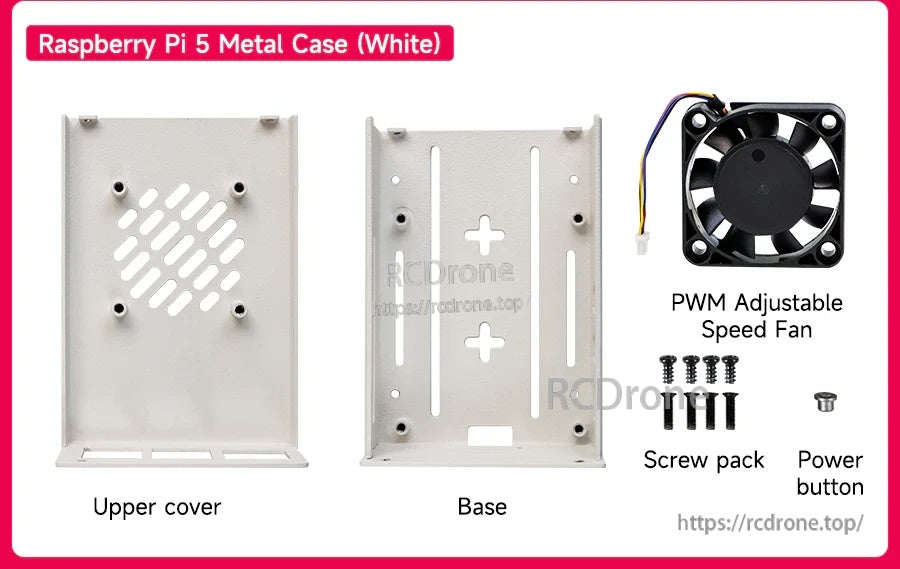

این کیت کیس فلزی سفید Raspberry Pi 5 شامل یک پوشش بالا و پایه، یک فن با سرعت قابل تنظیم PWM، پیچها و یک دکمه قدرت است.

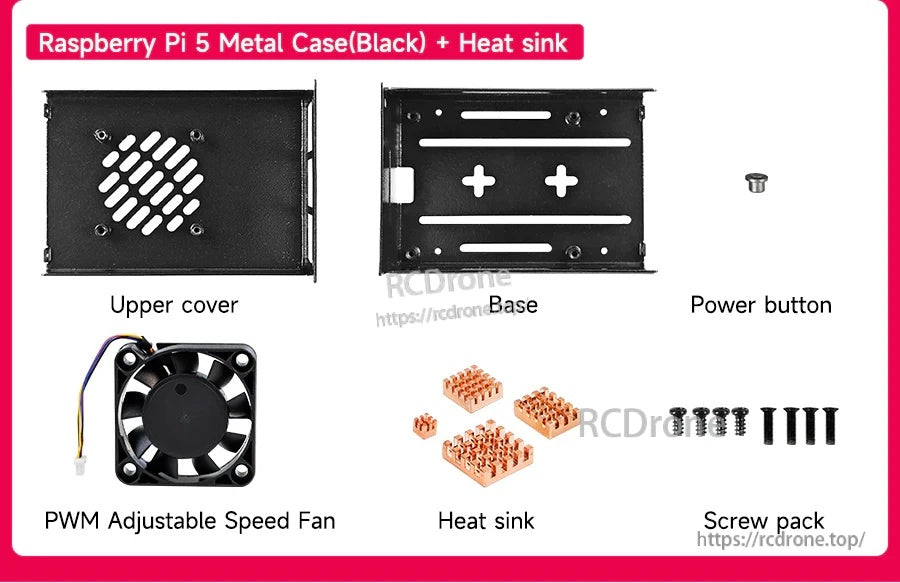

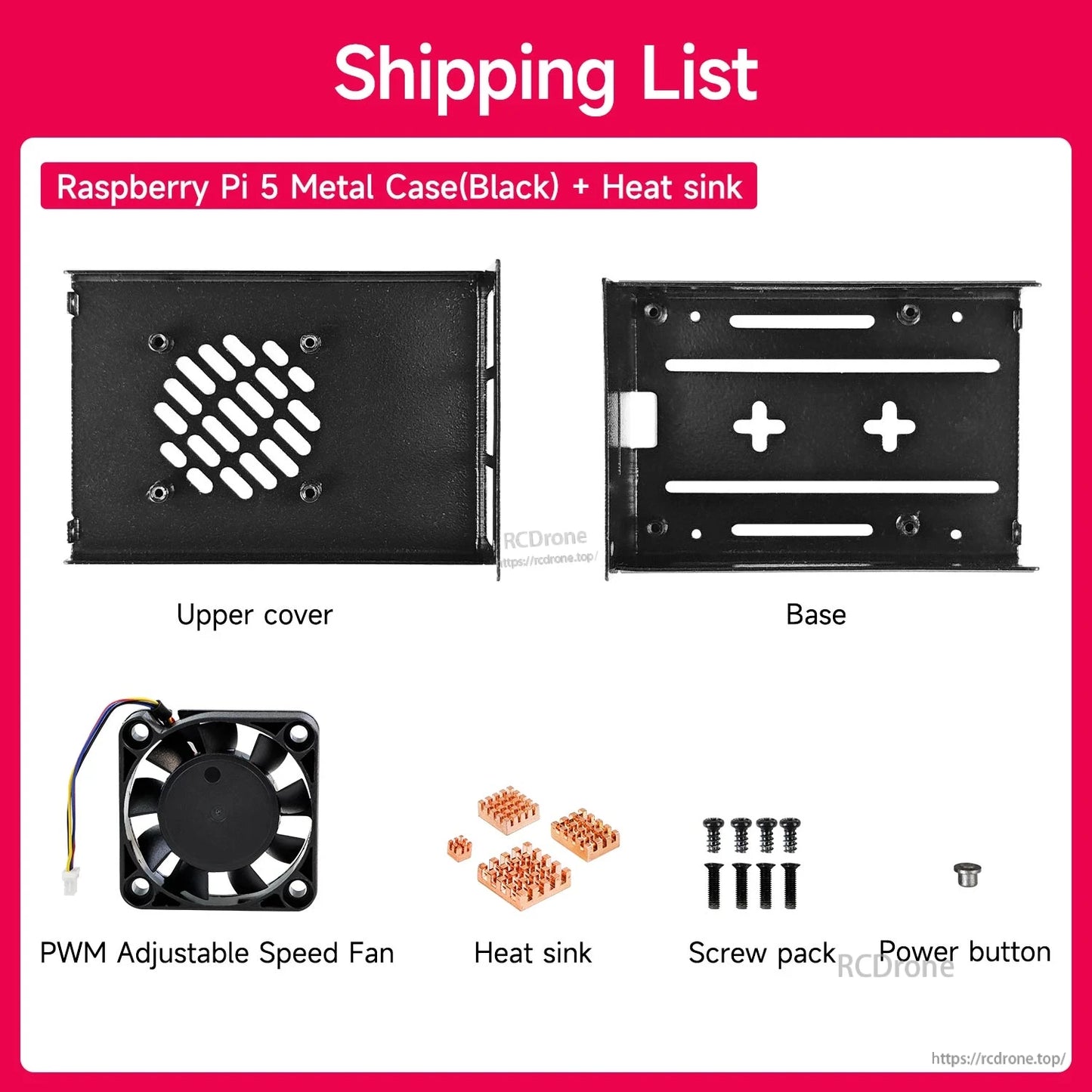

کیت کیس فلزی Raspberry Pi 5 شامل پوشش بالا و پایه، دکمه قدرت، فن قابل تنظیم PWM، هیتسینکها و یک بسته پیچ برای مونتاژ است.

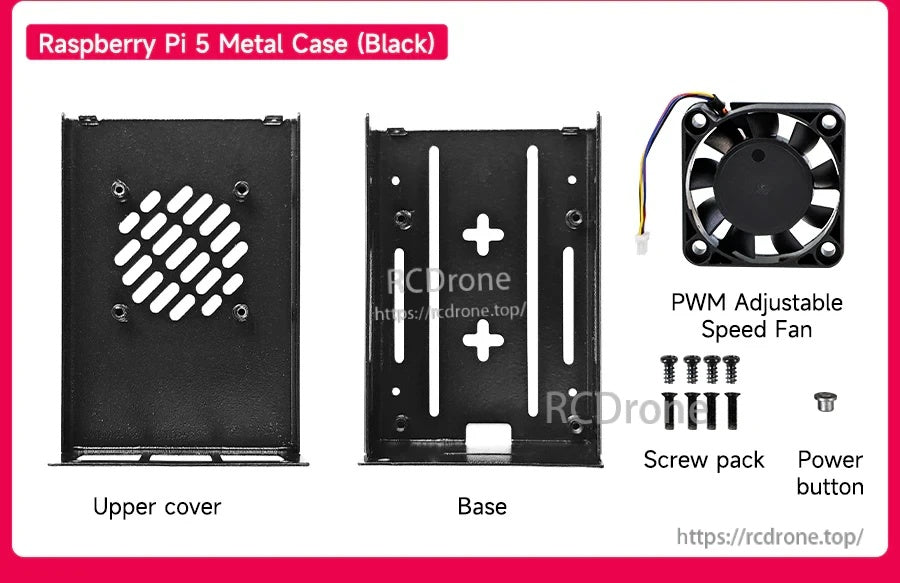

این کیس فلزی Raspberry Pi 5 شامل یک پوشش بالایی دارای تهویه، پایه، فن با سرعت قابل تنظیم PWM، بسته پیچ و یک دکمه قدرت است.
این کیت کیس فلزی Raspberry Pi 5 شامل درپوش بالا و پایه، دکمه پاور، فن قابل تنظیم PWM، هیتسینکها و یک بسته پیچ برای مونتاژ است.

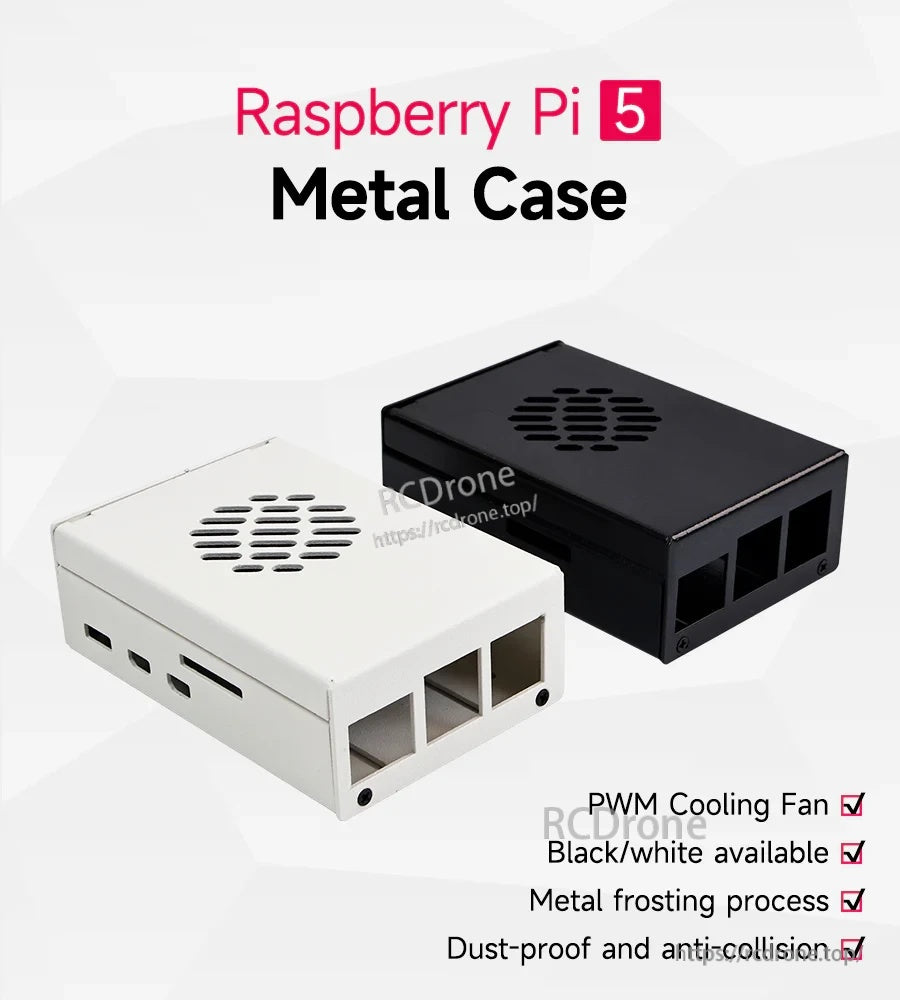

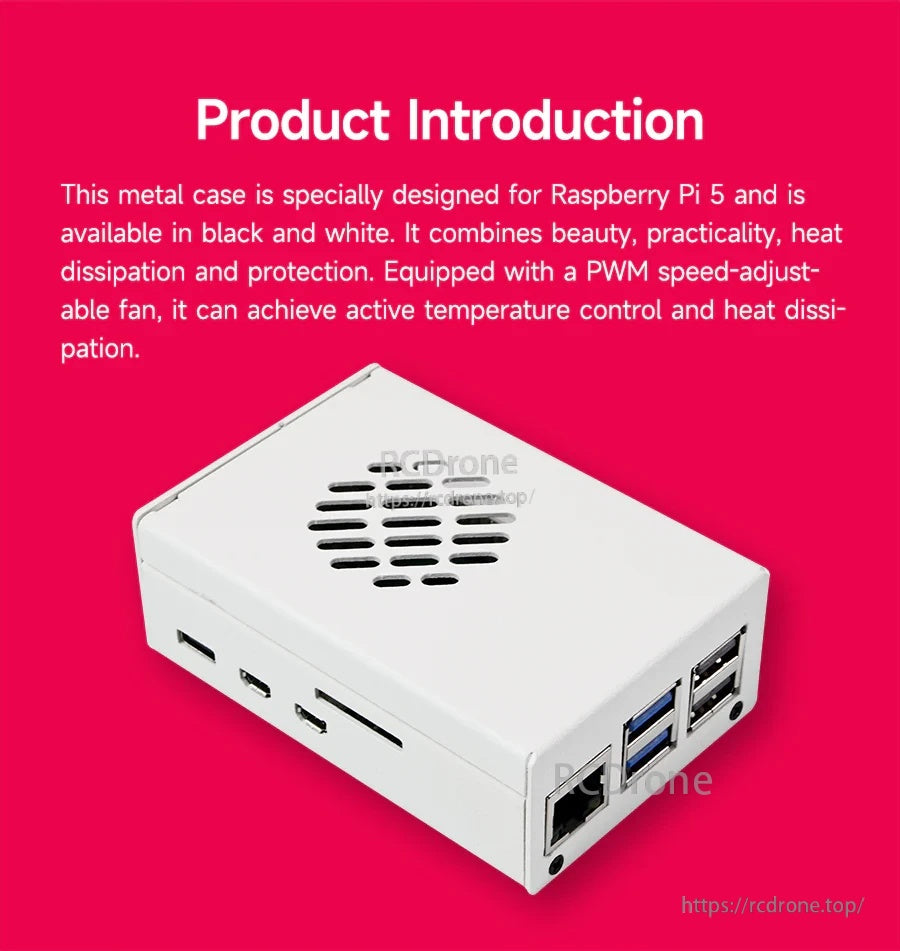

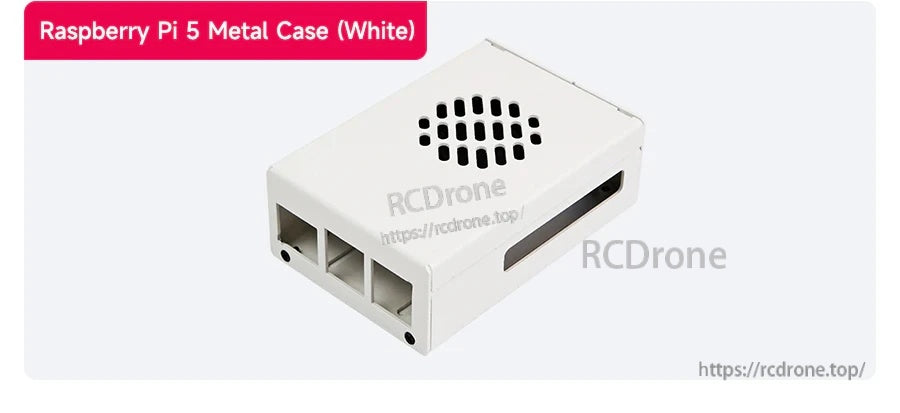

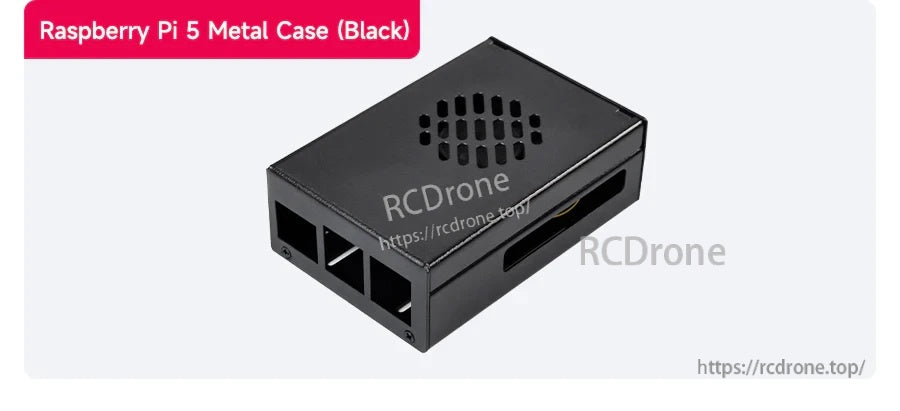

کیس فلزی Raspberry Pi 5 در رنگهای سفید یا مشکی با بالای دارای تهویه و برشهای پورت برای دسترسی آسان عرضه میشود.

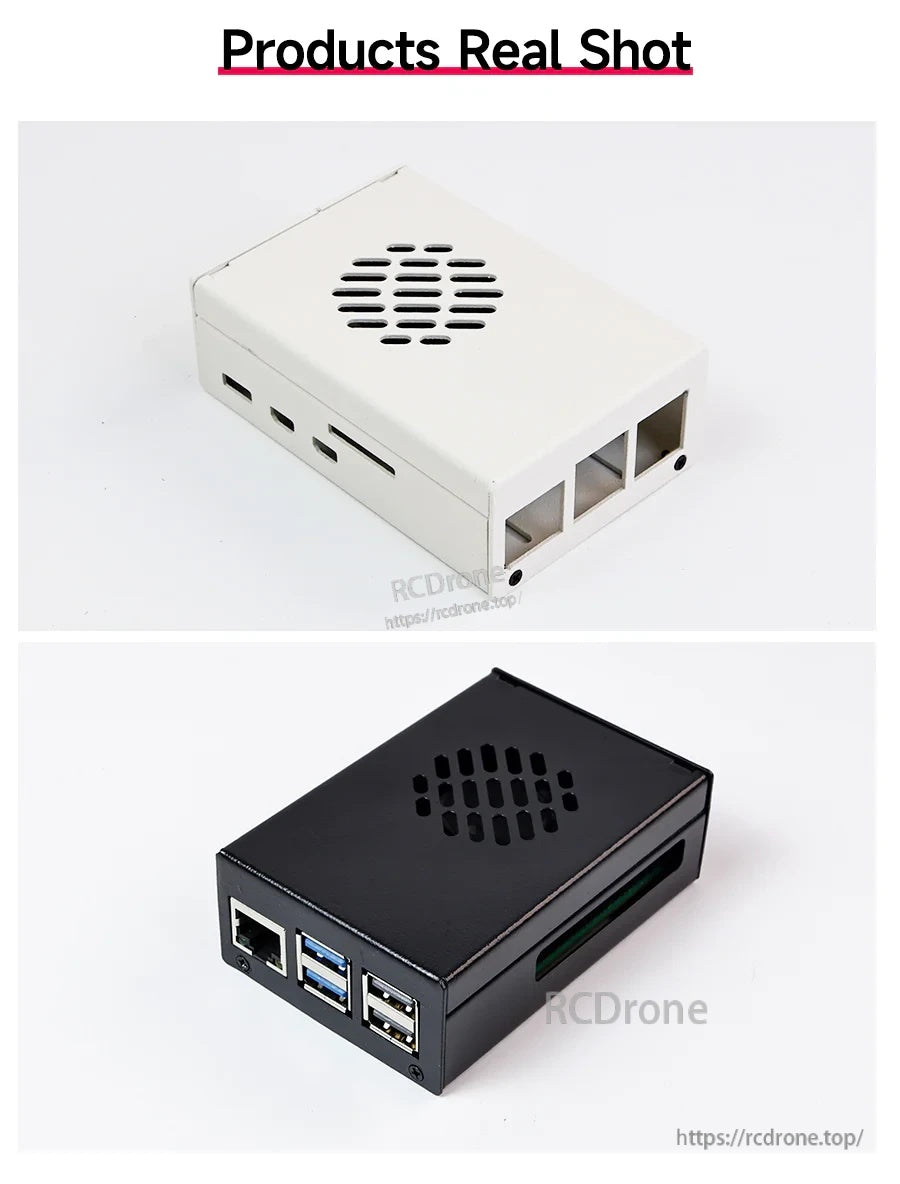

کیس فلزی Raspberry Pi 5 دارای پانل بالایی با تهویه و برشهای دقیق برای دسترسی آسان به پورتها و کانکتورها است.
