ماژول دوربین HD یاهبوم RDK MIPI مدل IMX219 با وضوح 8 مگاپیکسل 1080P، زاویه دید ۷۷°/۱۲۰°/۱۶۰° مناسب برای RDK X5/S100/S100P
ماژول دوربین HD یاهبوم RDK MIPI مدل IMX219 با وضوح 8 مگاپیکسل 1080P، زاویه دید ۷۷°/۱۲۰°/۱۶۰° مناسب برای RDK X5/S100/S100P
Yahboom
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
این ماژول دوربین HD MIPI برای برد توسعه D-Robotics RDK X5 از سنسور تصویر Sony IMX219 (8MP) استفاده میکند و از ضبط ویدیو HD 1080P پشتیبانی میکند. ترتیب خط رابط MIPI CSI برای بهبود سازگاری با RDK X5 تغییر یافته است و همچنین از بردهای RDK S100/S100P پشتیبانی میکند. سه گزینه میدان دید لنز (77° / 120° / 160°) برای تطابق با دید استاندارد از طریق درک بینایی AI با زاویه باز در دسترس است. اتصال از طریق یک رابط CSI با سرعت بالا با استفاده از یک کابل انعطافپذیر FPC با 22 پین برای انتقال پایدار دادهها انجام میشود. (با RDK X3 سازگار نیست.)
ویژگیهای کلیدی
- سنسور تصویر Sony IMX219؛ کیفیت تصویر 8MP؛ پشتیبانی از ضبط ویدیو 1080P HD
- طراحی شده برای RDK X5؛ پشتیبانی از RDK S100 و RDK S100P؛ چیدمان پین MIPI بهینهشده
- گزینههای لنز: 77° / 120° / 160° FOV
- رابط CSI با سرعت بالا + کابل انعطافپذیر 22 پین FPC
- براکت اکریلیک شامل شده است (ممکن است فیلم محافظ وجود داشته باشد و پس از برداشتن شفاف شود)
مشخصات
| سنسور تصویر (چیپ حساس به نور) | Sony IMX219 |
| رزولوشن ثابت | 800W (3280 x 2464) |
| ضبط ویدیو | 1080P |
| اندازه CMOS | 1/4 اینچ |
| رابط | MIPI-CSI (CSI) |
| کابل FPC | 22 پین |
| طول کابل FPC | ۱۵ سانتیمتر |
| اندازه ماژول دوربین | ۲۴ میلیمتر x ۲۵ میلیمتر |
| بردهای پشتیبانی شده | RDK X5 / RDK S100 / RDK S100P |
گزینههای لنز (یکی را انتخاب کنید)
| گزینه FOV | دیافراگم | فاصله کانونی | اعوجاج |
|---|---|---|---|
| ۷۷° | ۲.0 | 2.96 میلیمتر< | <1% |
| 120° | 2.2 | 1.88 میلیمتر | <13.6% | <
| 160° | 2.4 | 3.15 میلیمتر | <14.3% |

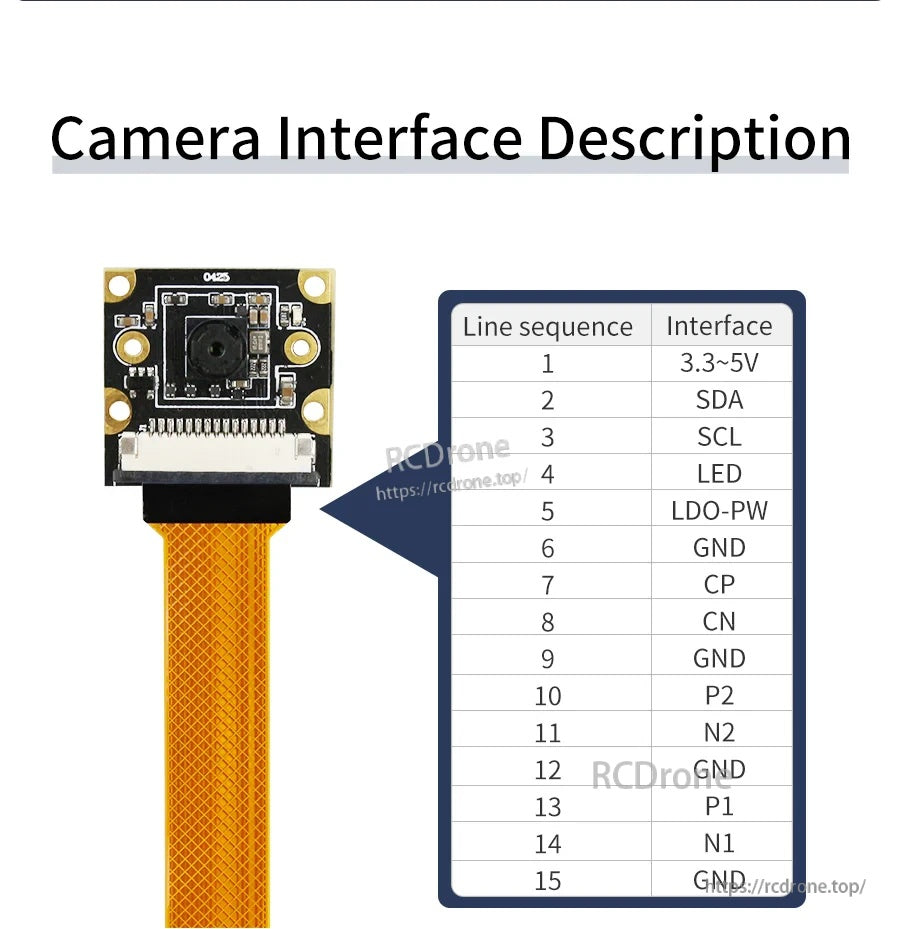

رابط دوربین (ترتیب خطی)
| ترتیب خطی | رابط |
|---|---|
| 1 | 3.3~5V |
| 2 | SDA |
| 3 | SCL |
| 4 | LED |
| 5 | LDO-PW |
| 6 | GND |
| 7 | CP |
| 8 | CN |
| 9 | GND |
| 10 | P2 |
| 11 | N2 |
| 12 | GND |
| 13 | P1 |
| 14 | N1 |
| 15 | GND |
موارد موجود
- ماژول دوربین HD MIPI-CSI (نسخه 77° یا 120° یا 160°)
- کابل دوربین FPC با 22 پین (15 سانتیمتر)
- کیفیت نگهدارنده اکریلیک (رایگان)
کاربردها
- بینایی ربات
- شناسایی تصویر هوش مصنوعی
- پردازش تصویر تعبیه شده
- تحقیقات علمی و نمونهسازی بر روی RDK X5 / RDK S100 / RDK S100P
آموزش
لینک آموزش: http://www.yahboom.net/study/RDK-X5-Camera
برای کمک در سفارش یا سوالات مربوط به سازگاری، با [email protected] or تماس بگیرید یا به https://rcdrone.top/ . مراجعه کنید.
جزئیات
سازگار با بردهای D-Robotics RDK S100 و RDK S100P برای پروژههای بینایی embedded.
طراحی شده برای رابط RDK X5 MIPI CSI برای انتقال پایدار دادههای دوربین با سرعت بالا.

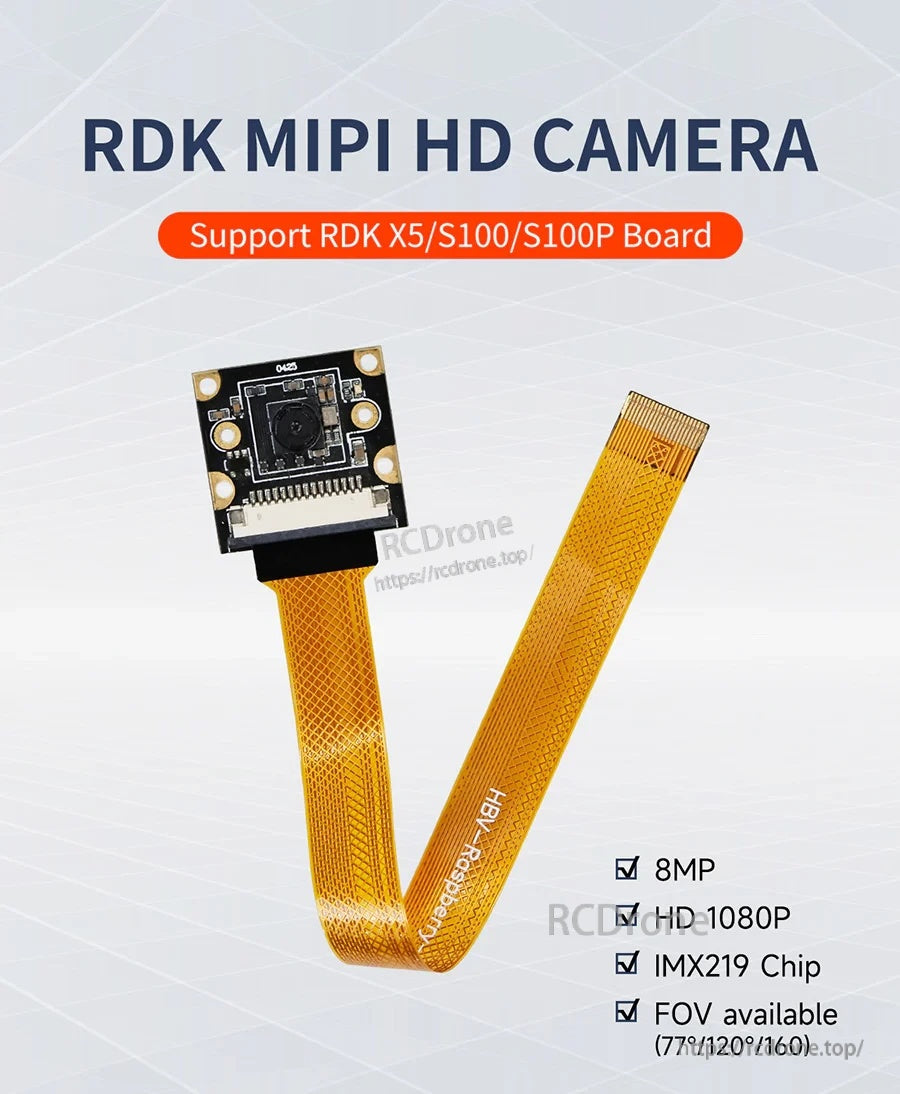

سنسور Sony IMX219 8MP با ضبط ویدیو 1080P از طریق اتصال 22 پین MIPI CSI.

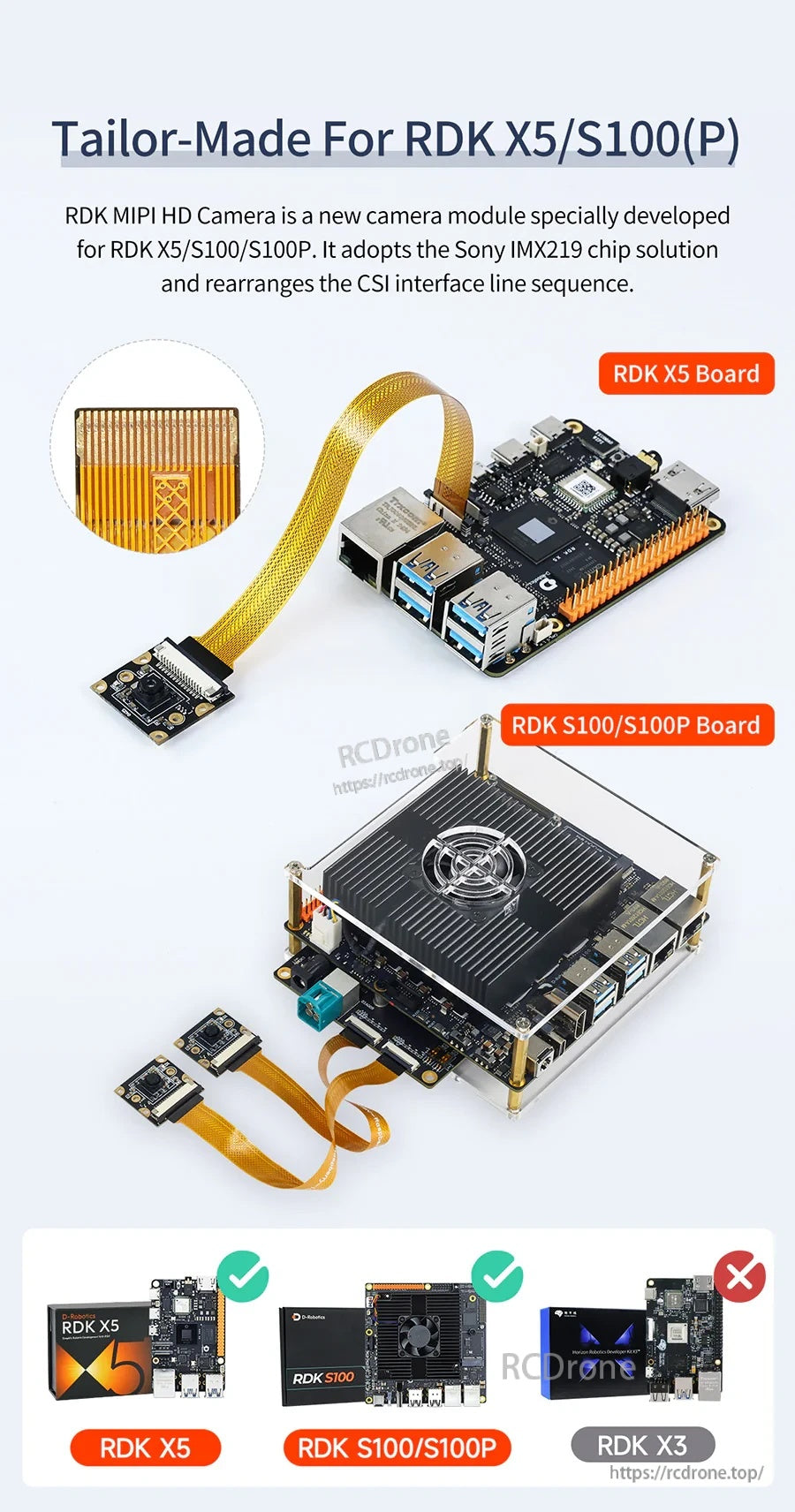

چیدمان پین بهینه شده از RDK X5 و RDK S100/S100P پشتیبانی میکند؛ RDK X3 پشتیبانی نمیشود.

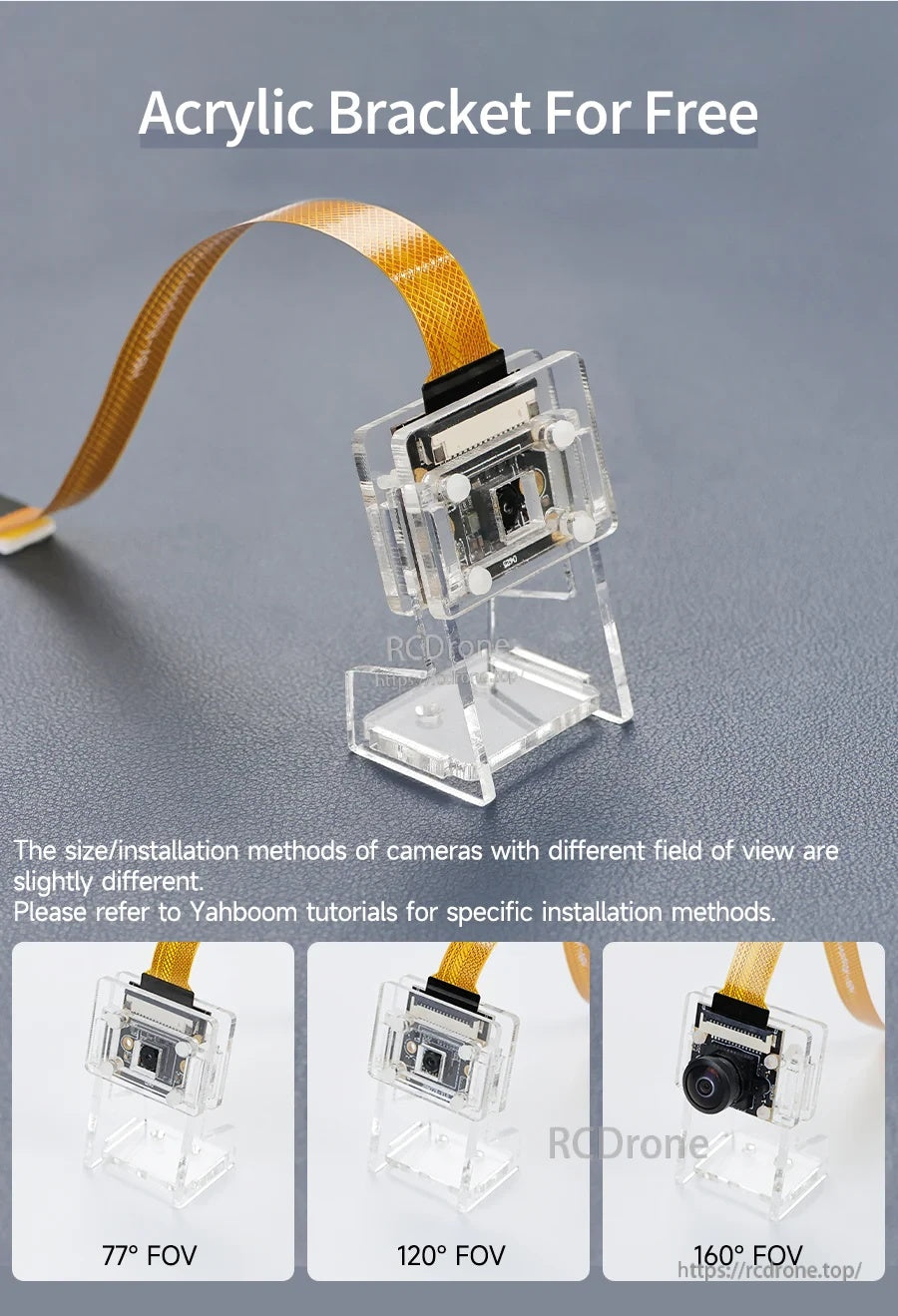

یک براکت نصب اکریلیک شامل شده است، با گزینههای میدان دید لنز از استاندارد تا واید-انگل.

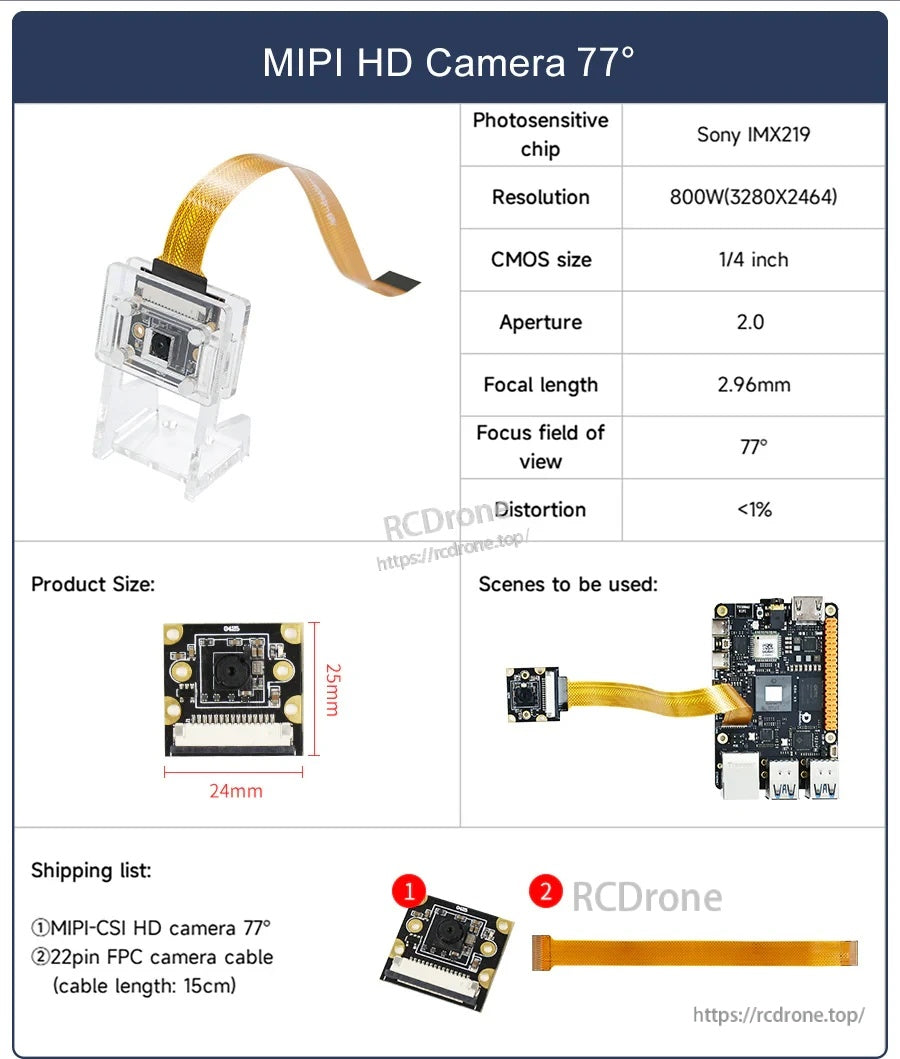

لنز 77° را برای زاویه دید استانداردتر با اعوجاج کم انتخاب کنید.

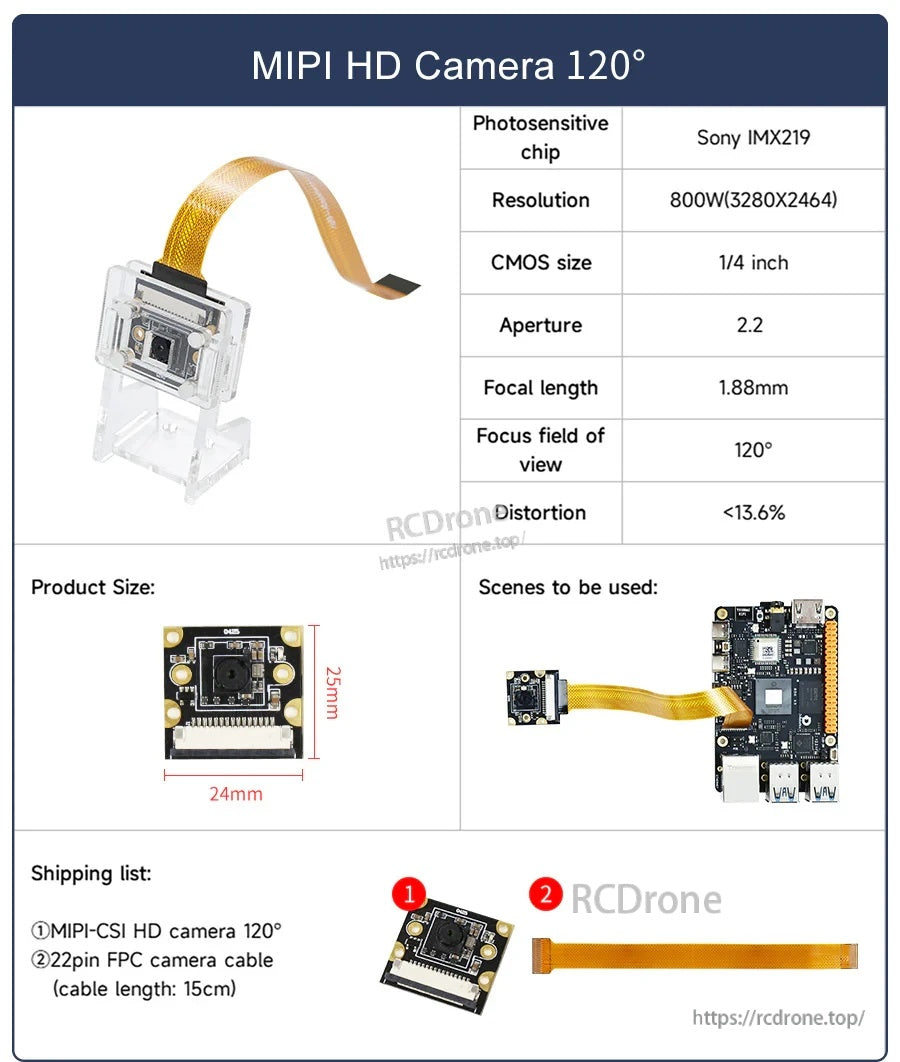

لنز 120° پوشش وسیعتری را با ماژول دوربین جمع و جور 24×25 میلیمتر متعادل میکند.

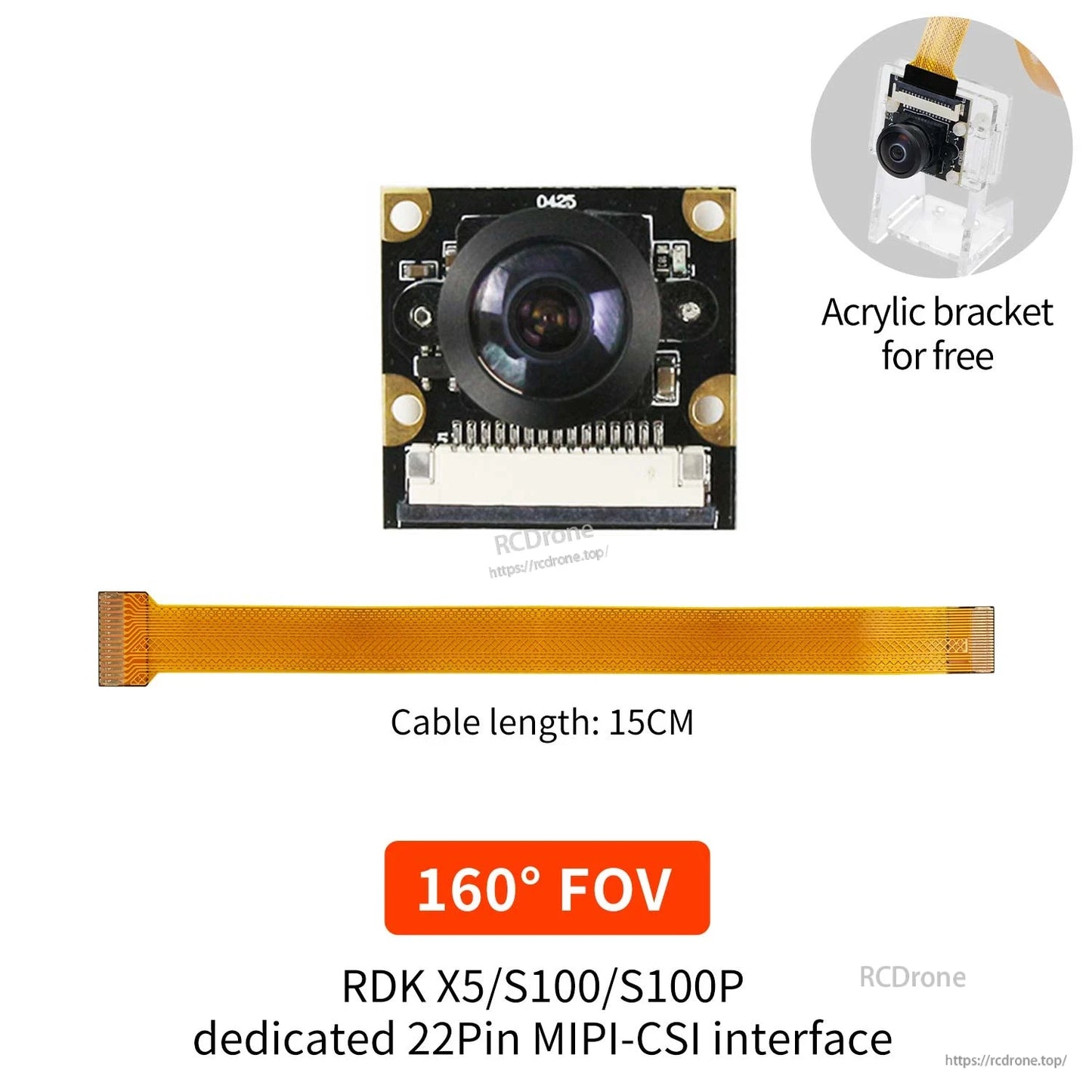

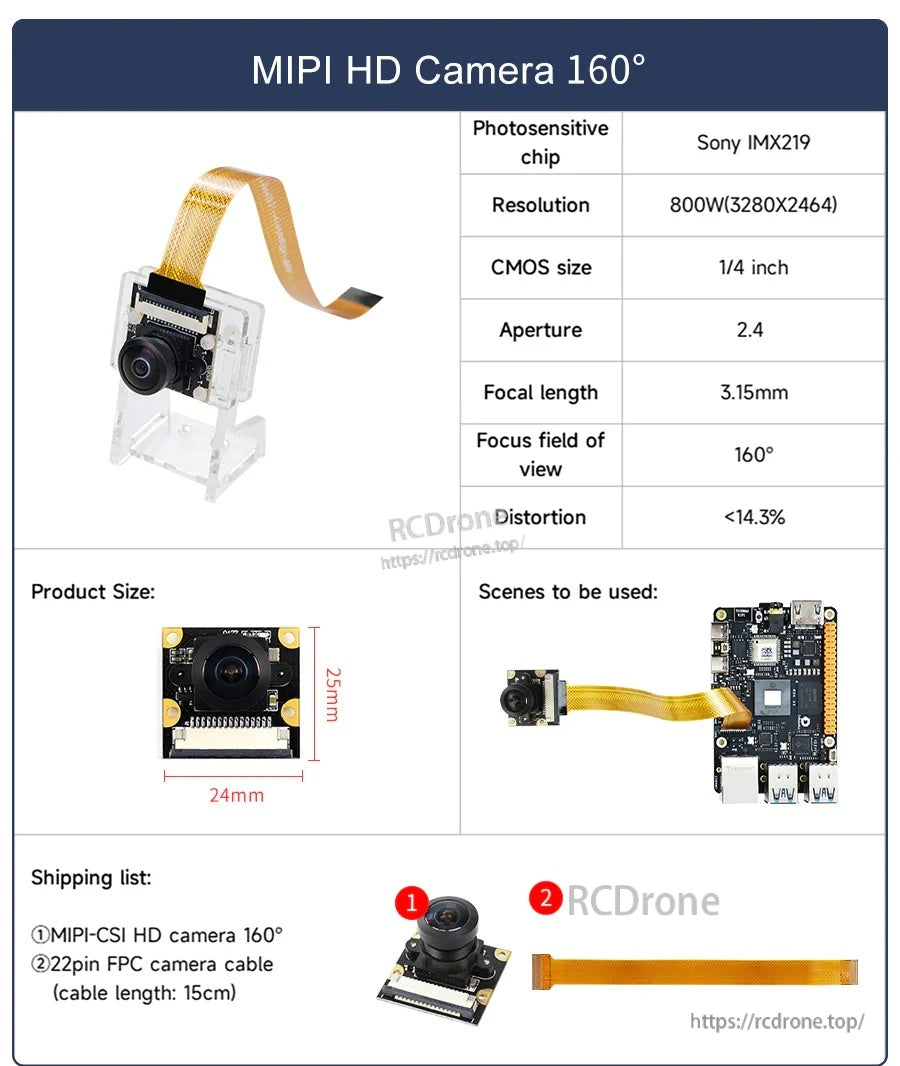

نسخه 160° را انتخاب کنید تا وسیعترین صحنه را برای وظایف درک رباتیک و هوش مصنوعی ضبط کنید.
نقشه پین/عملکرد واضح به تأیید توالی خط CSI در حین ادغام کمک میکند.

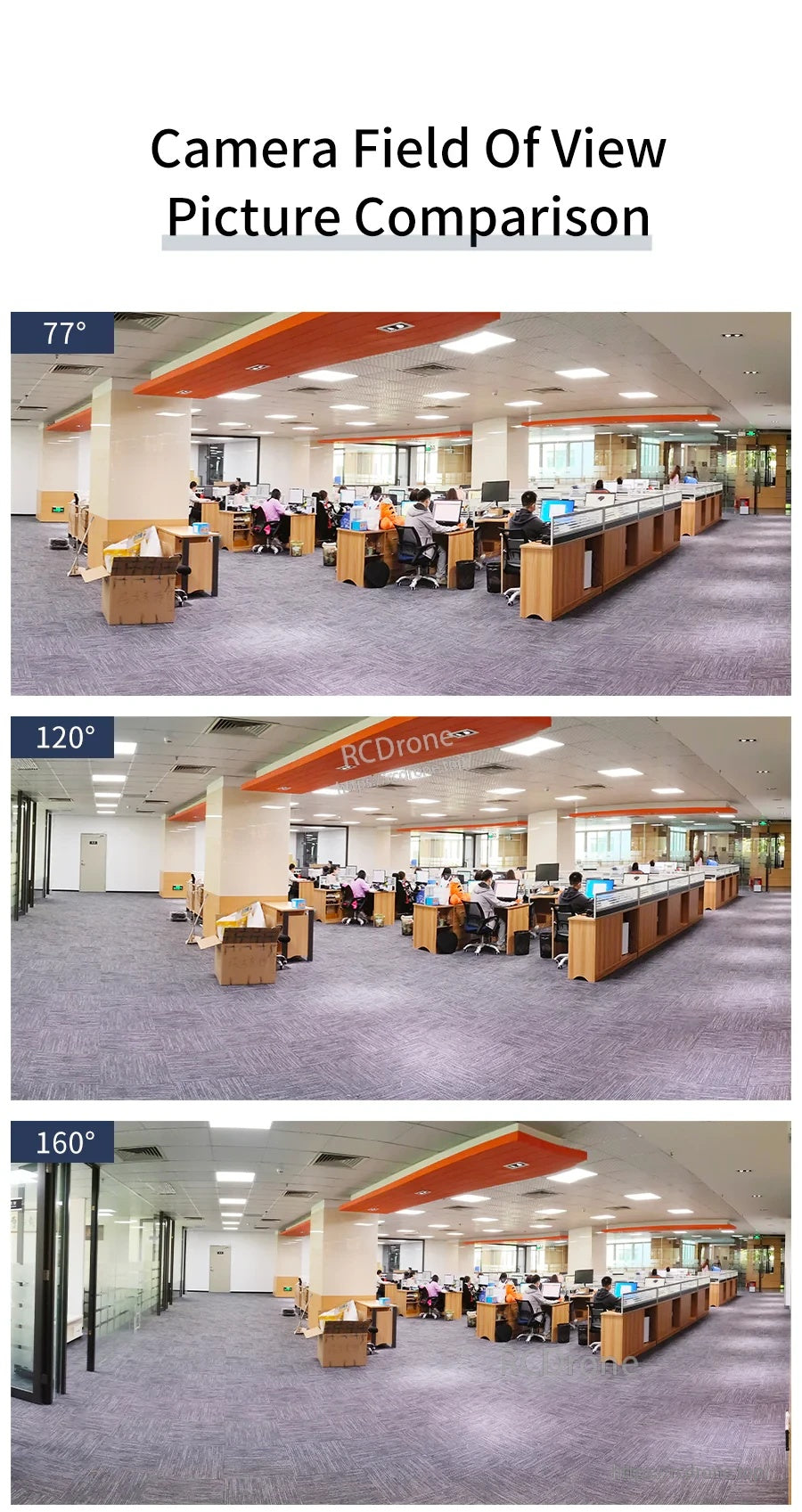

یک مقایسه سریع FOV انتخاب 77°، 120° یا 160° را برای برنامه شما آسانتر میکند.

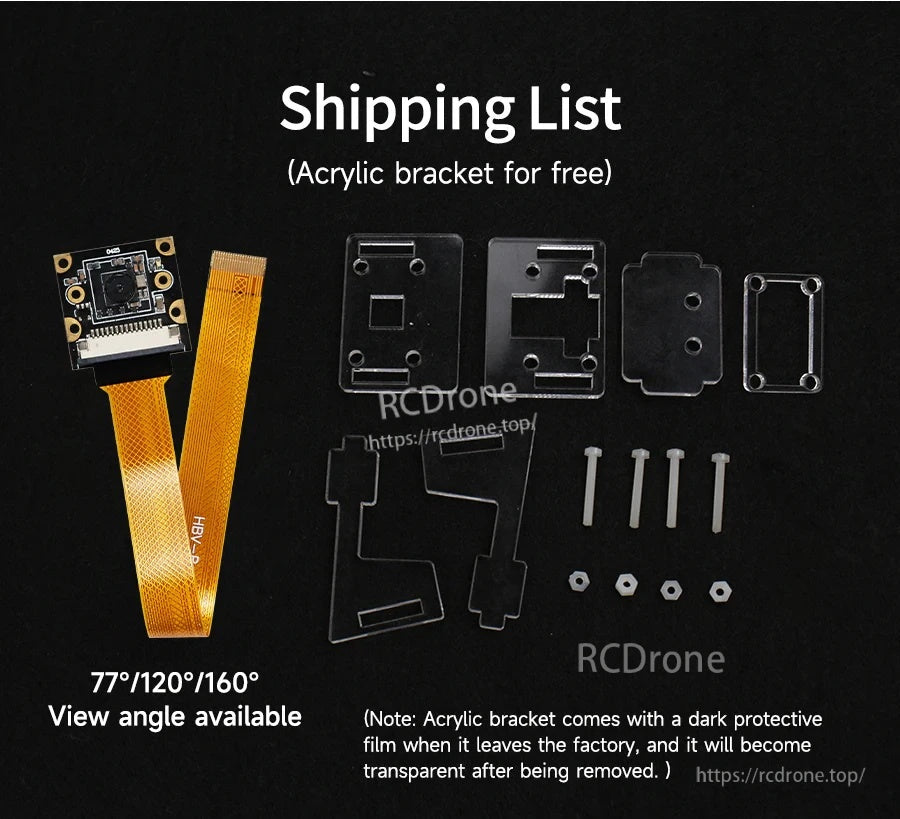

بسته شامل دوربین، کابل FPC 22 پین به طول 15 سانتیمتر و یک کیت نگهدارنده آکریلیک رایگان است.

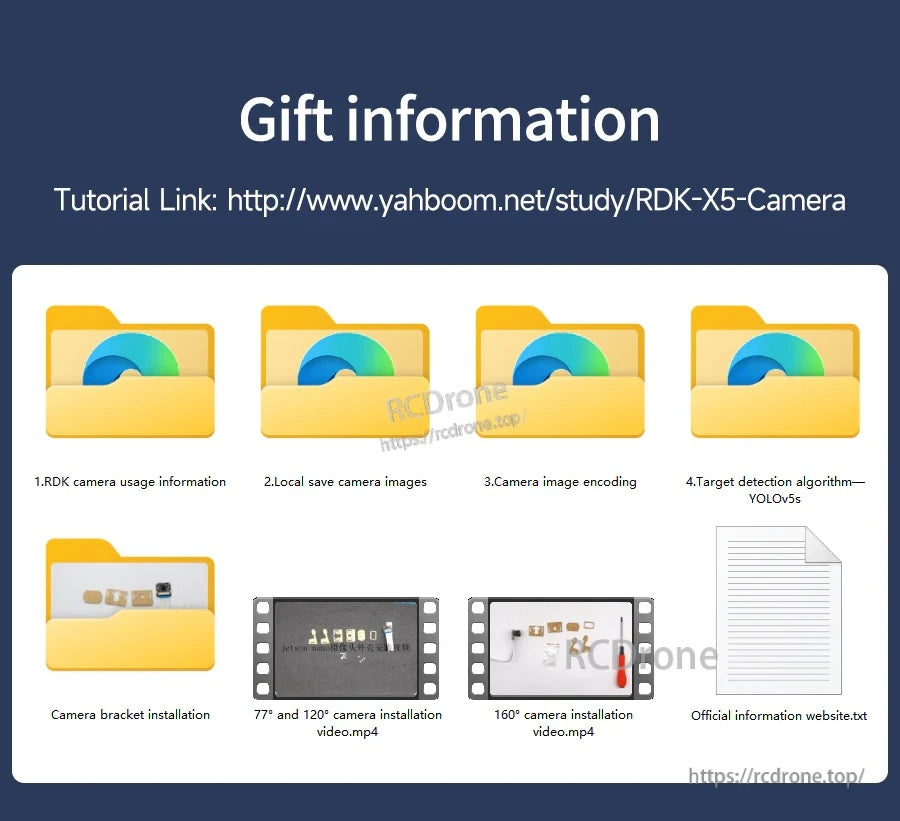

منابع راهاندازی و فایلهای نمونه از طریق لینک آموزش رسمی Yahboom ارائه شده است.

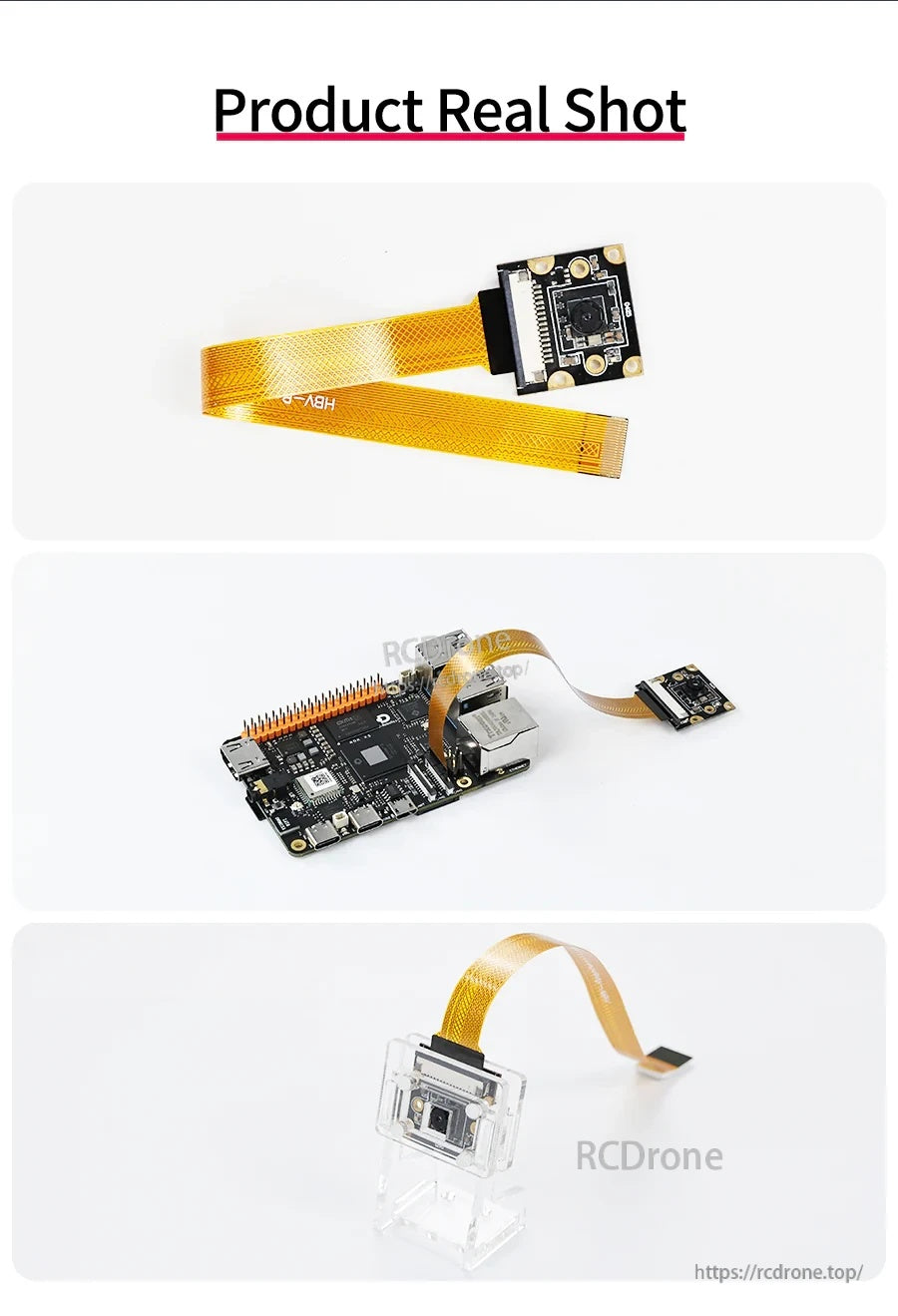

عکسهای واقعی محصول اتصال کابل انعطافپذیر و پایه آکریلیک موجود را در حال استفاده نشان میدهند.
