کیس محافظ آلومینیومی D-Robotics RDK S100/S100P، خاکستری مات، با پایه دوربین MIPI/USB اختیاری
کیس محافظ آلومینیومی D-Robotics RDK S100/S100P، خاکستری مات، با پایه دوربین MIPI/USB اختیاری
Yahboom
در دسترس بودن پیکاپ بارگیری نشد
Overview
این کیس محافظ آلیاژ آلومینیوم RDK S100/S100P برای برد توسعه RDK S100/S100P طراحی شده است. بدنه یکپارچه آلیاژ آلومینیوم با پوشش فلزی خاکستری برس خورده به ارائه حفاظت فیزیکی کمک میکند در حالی که ظاهری صنعتی و تمیز را حفظ میکند. باز شدنهای از پیش رزرو شده و دقیقاً متناسب با رابطهای برد برای دسترسی بدون مانع به اتصالات برق، ارتباطات و حسگرها همراستا شدهاند و از اشکالزدایی کامل بدون نیاز به باز کردن کیس پشتیبانی میکنند.
ویژگیهای کلیدی

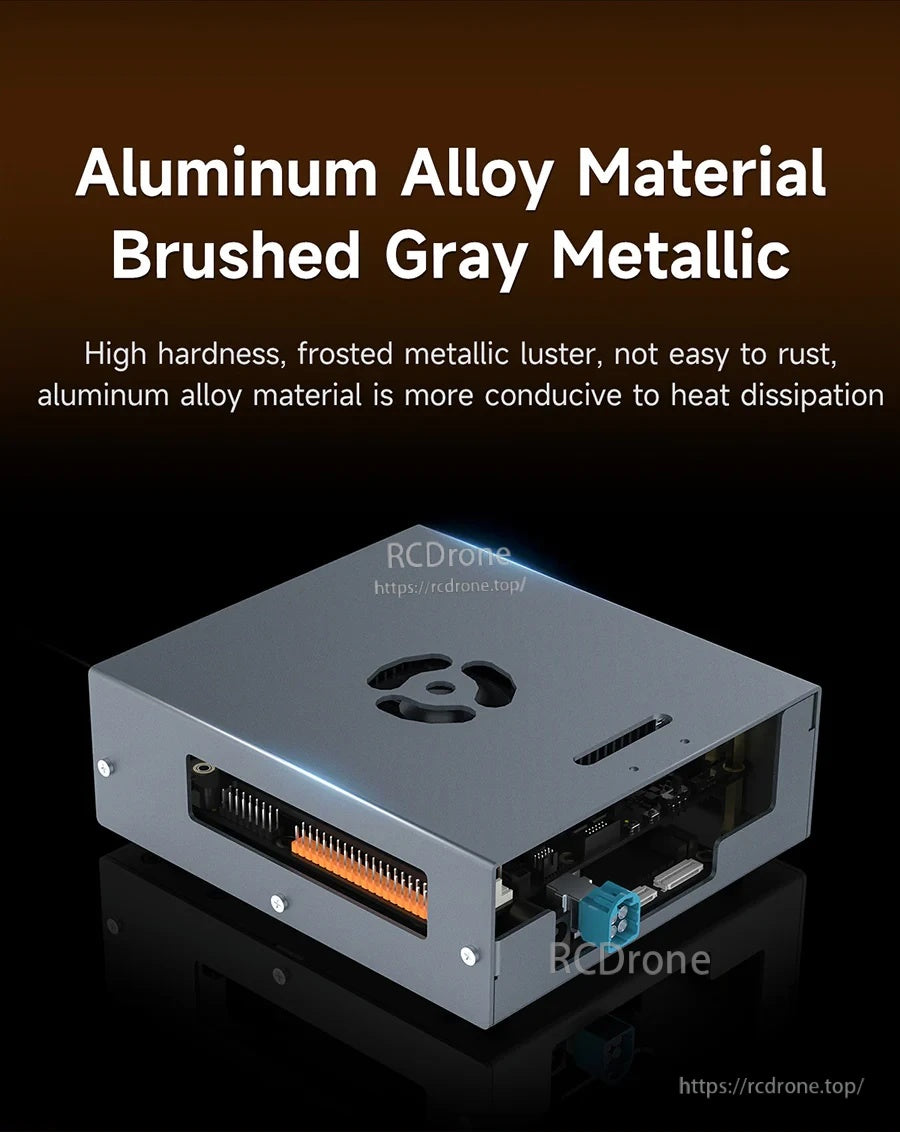

- بدنه آلیاژ آلومینیوم با رنگ فلزی خاکستری برس خورده (خاکستری یخزده) برای حفاظت و دوام.

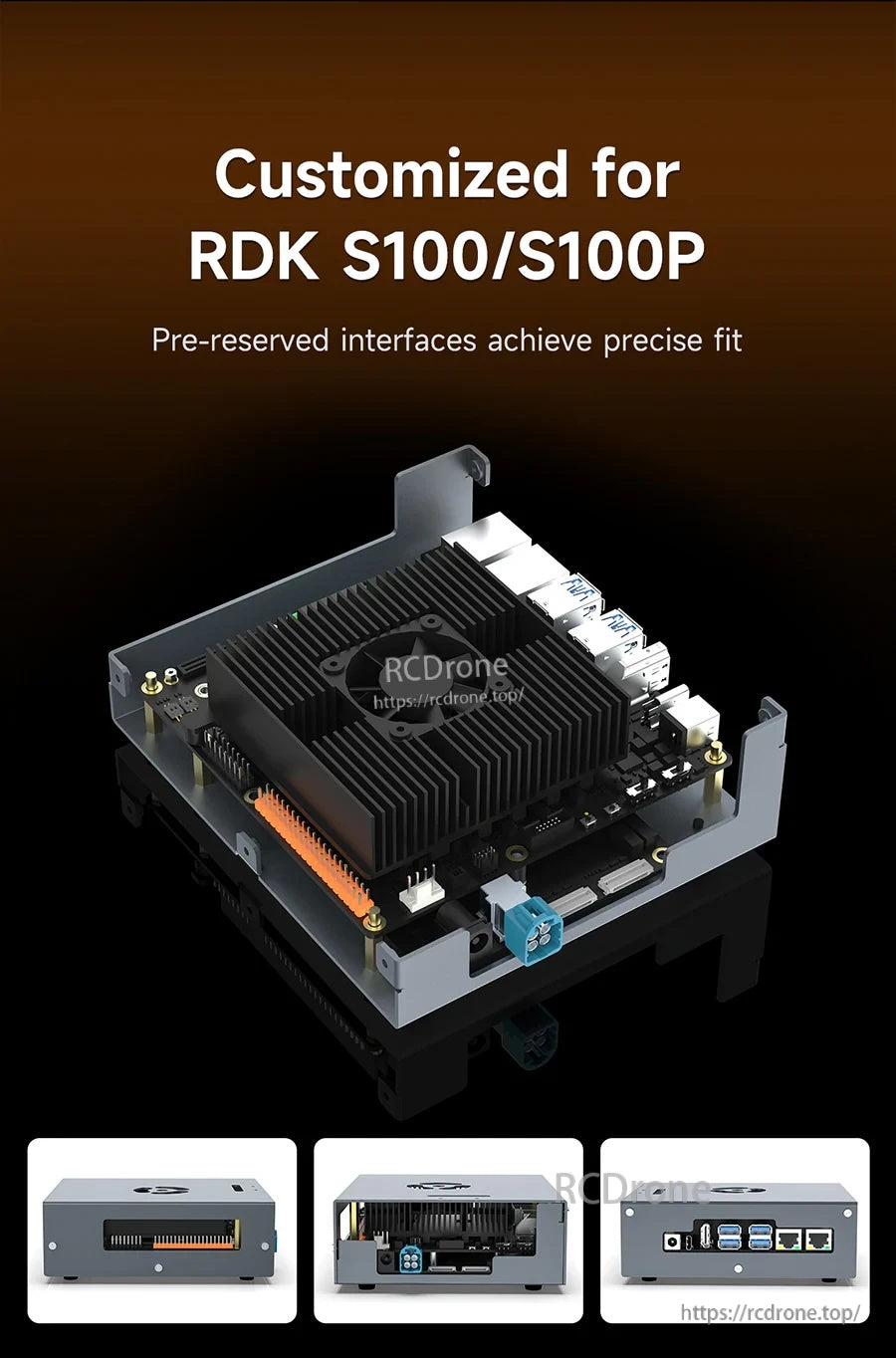

- سفارشی برای RDK S100/S100P با رابطهای از پیش رزرو شده برای تناسب دقیق.

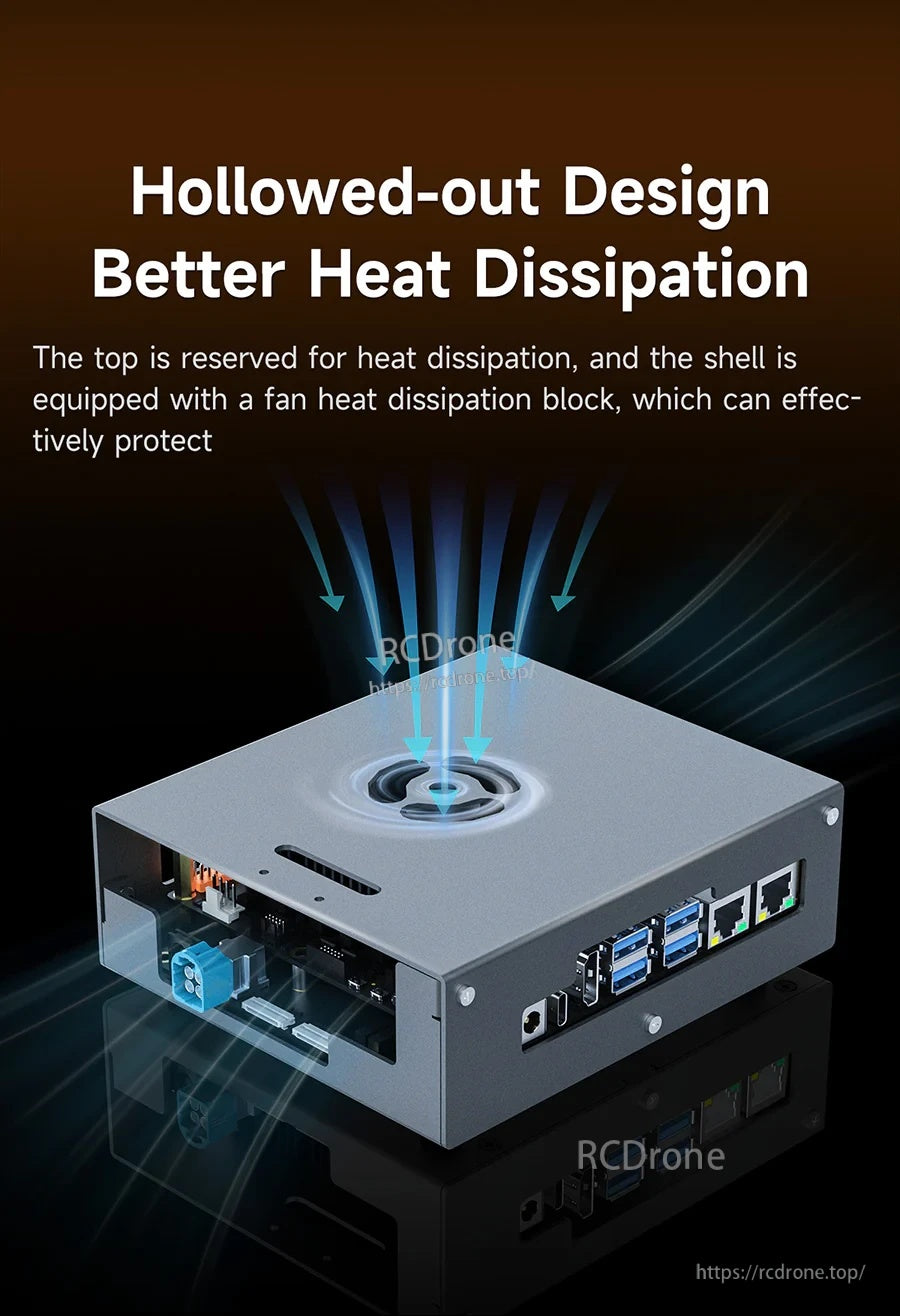

- طراحی توخالی برای دفع حرارت; قسمت بالایی برای دفع حرارت رزرو شده است و پوسته با یک بلوک دفع حرارت فن مجهز شده است.
- براکت نصب دوربین اختیاری از نصب دوربین RDK MIPI HD یا دوربین USB HD پشتیبانی میکند و زاویه دوربین قابل تنظیم است.
- محل سوراخ برد گسترش دوربین رزرو شده و از نصب گسترش دوربین رسمی پشتیبانی میکند.
- از آنتنهای کارت شبکه ثابت پشتیبانی میکند; از نصب رابط شبکه بیسیم M.2 پشتیبانی میکند و سوراخهای ثابتسازی آنتن را فراهم میکند (چیدمان دو آنتن نشان داده شده است).
مشخصات
| نام | قاب آلومینیومی RDK S100(P) |
| جنس | آلیاژ آلومینیوم |
| فرآیند | اکسیداسیون سندبلاستینگ |
| رنگ | خاکستری مات |

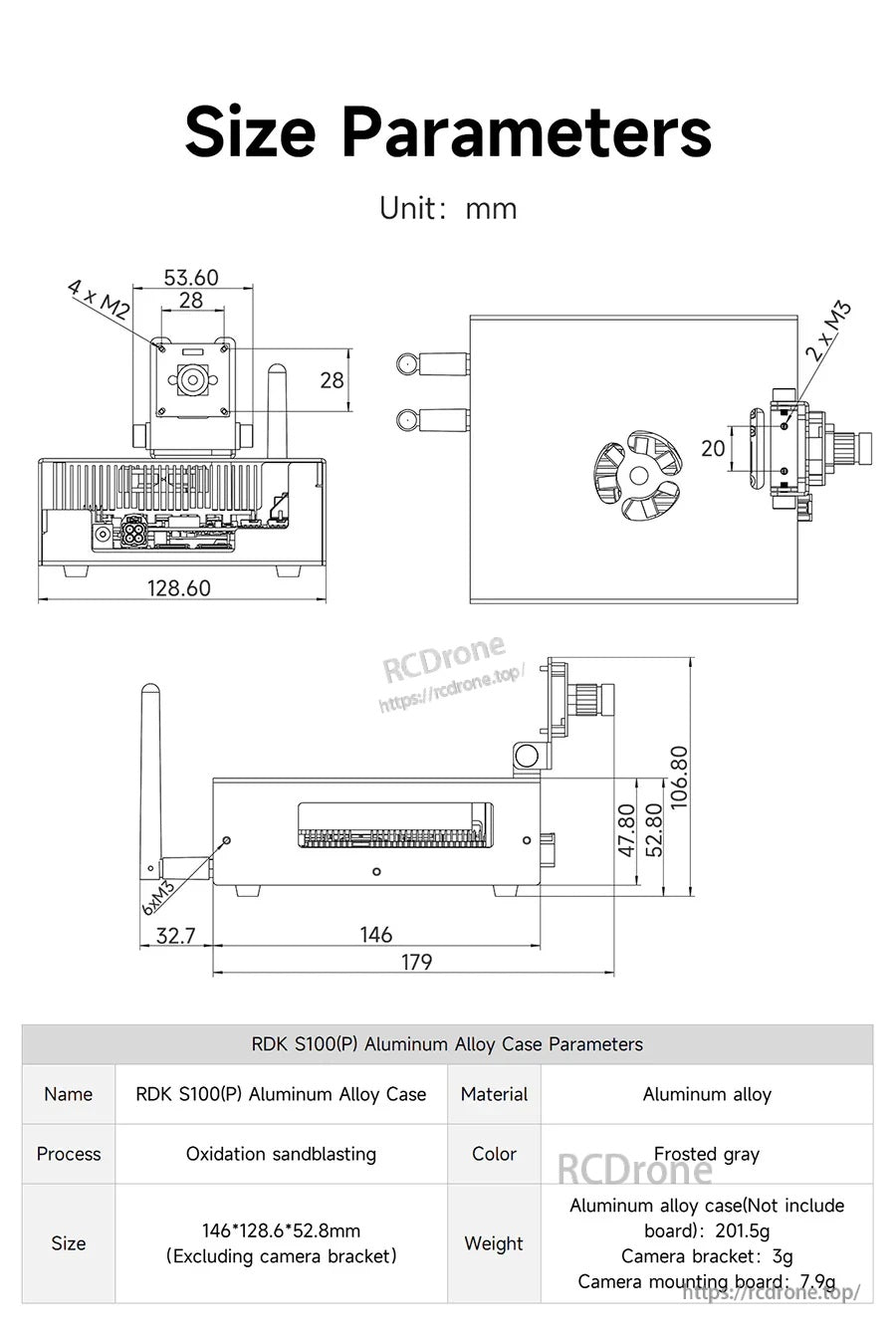

| اندازه | 146*128.6*52.8mm (بدون براکت دوربین) |
| وزن | قاب آلومینیومی (شامل برد نیست): 201.5g; پایه دوربین: 3g; تخته نصب دوربین: 7.9g |
| یادداشتهای اندازهگیری | واحد: میلیمتر; 4 x M2; 2 x M3; 6 x M3; 179; 146; 128.60; 106.80; 53.60; 52.80; 47.80; 32.7; 28; 20 |

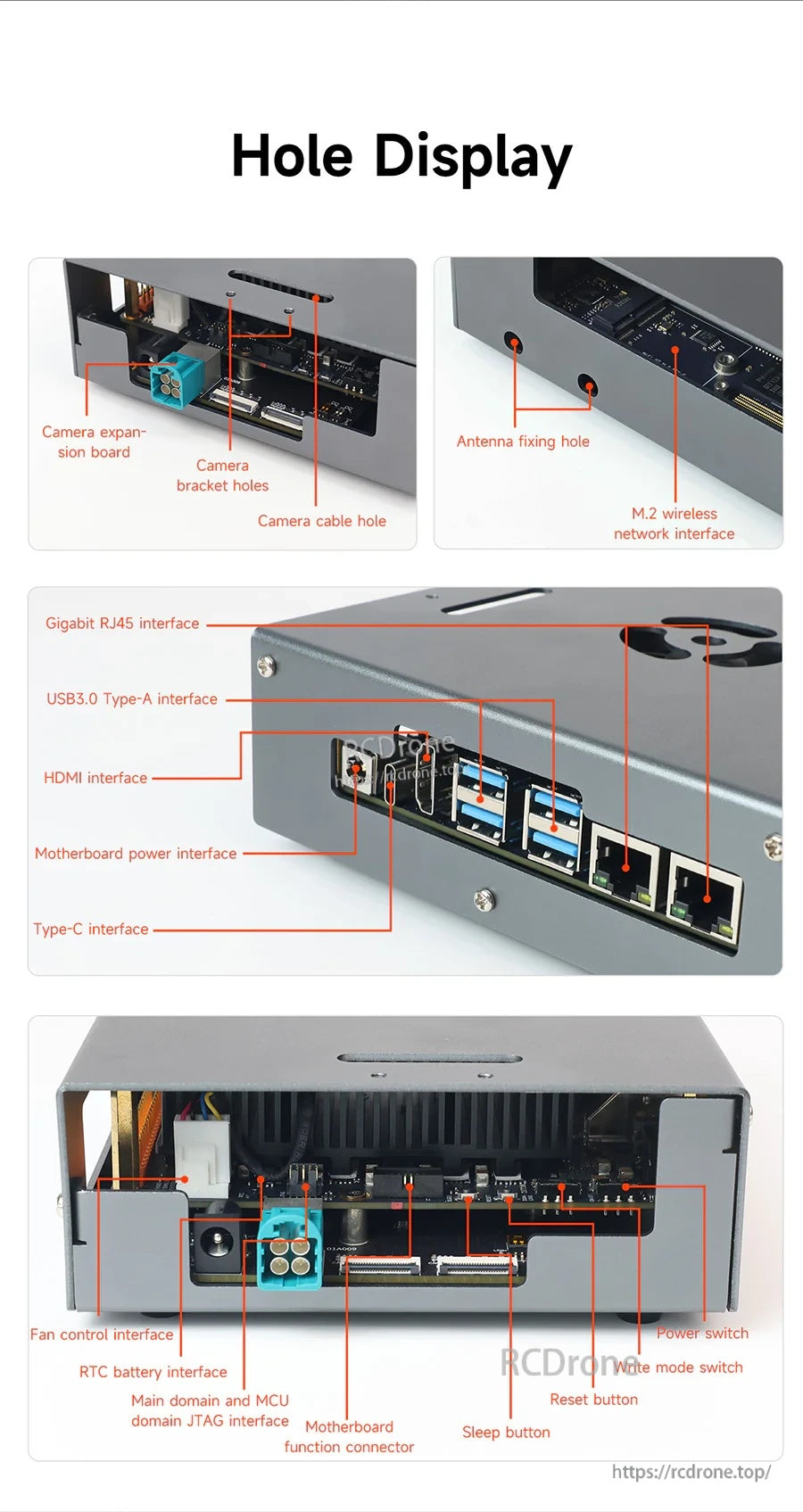

رابطها / بازشوها (نمای سوراخ)
- تخته گسترش دوربین
- سوراخهای پایه دوربین
- سوراخ کابل دوربین
- سوراخ نصب آنتن
- رابط شبکه بیسیم M.2
- رابط گیگابیت RJ45
- USB3.0 رابط Type-A
- رابط HDMI
- رابط تغذیه مادربرد
- رابط Type-C
- رابط کنترل فن
- رابط باتری RTC
- رابط JTAG دامنه اصلی و دامنه MCU
- کانکتور عملکرد مادربرد
- دکمه خواب
- دکمه ریست
- کلید حالت نوشتن
- کلید پاور

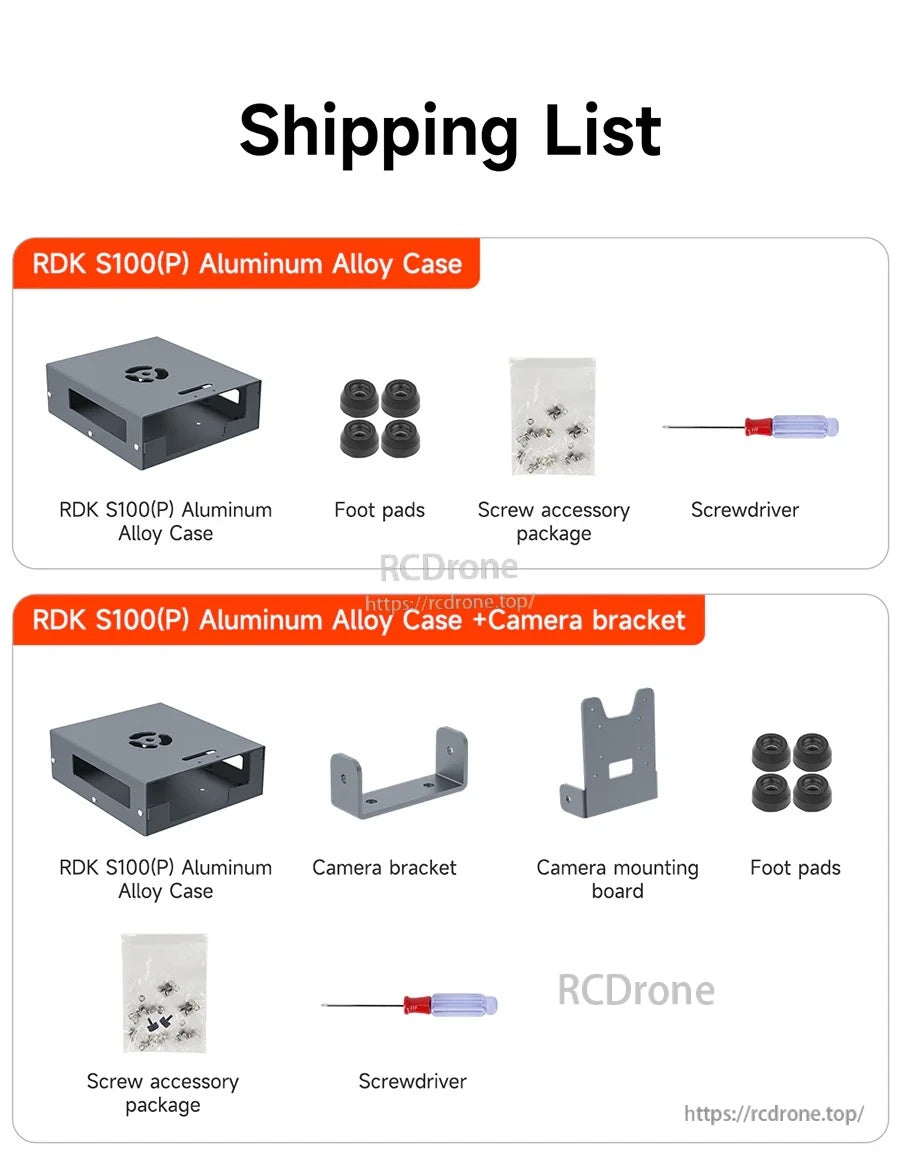

موارد موجود
- کیس محافظ آلومینیومی RDK S100/S100P
یادداشتها: لیست حمل شامل برد RDK S100/S100P نمیباشد. لیست حمل شامل ماژول دوربین نمیباشد. در صورت نیاز، نسخهای با براکت دوربین را انتخاب کنید.
برنامهها
- محافظت و نصب برد توسعه RDK S100/S100P در حین آزمایش و ادغام
- نمونهسازی بینایی ماشین با دوربین MIPI HD یا دوربین USB HD (با براکت دوربین اختیاری)
- پروژههایی که از کارت شبکه بیسیم M.2 با آنتنهای خارجی استفاده میکنند (قاب دارای سوراخهای نصب آنتن است)
راهنماها / آموزشها
لینک آموزش (ویدیو/آموزش نصب): https://www.yahboom.net/study/S100-shell
برای سوالات مربوط به سازگاری پیشفروش یا پشتیبانی از سفارش، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات
یک محفظه آلیاژ آلومینیوم به رنگ خاکستری مات از RDK S100/S100P محافظت میکند و در عین حال تمام پورتها را برای توسعه و اشکالزدایی در دسترس نگه میدارد.

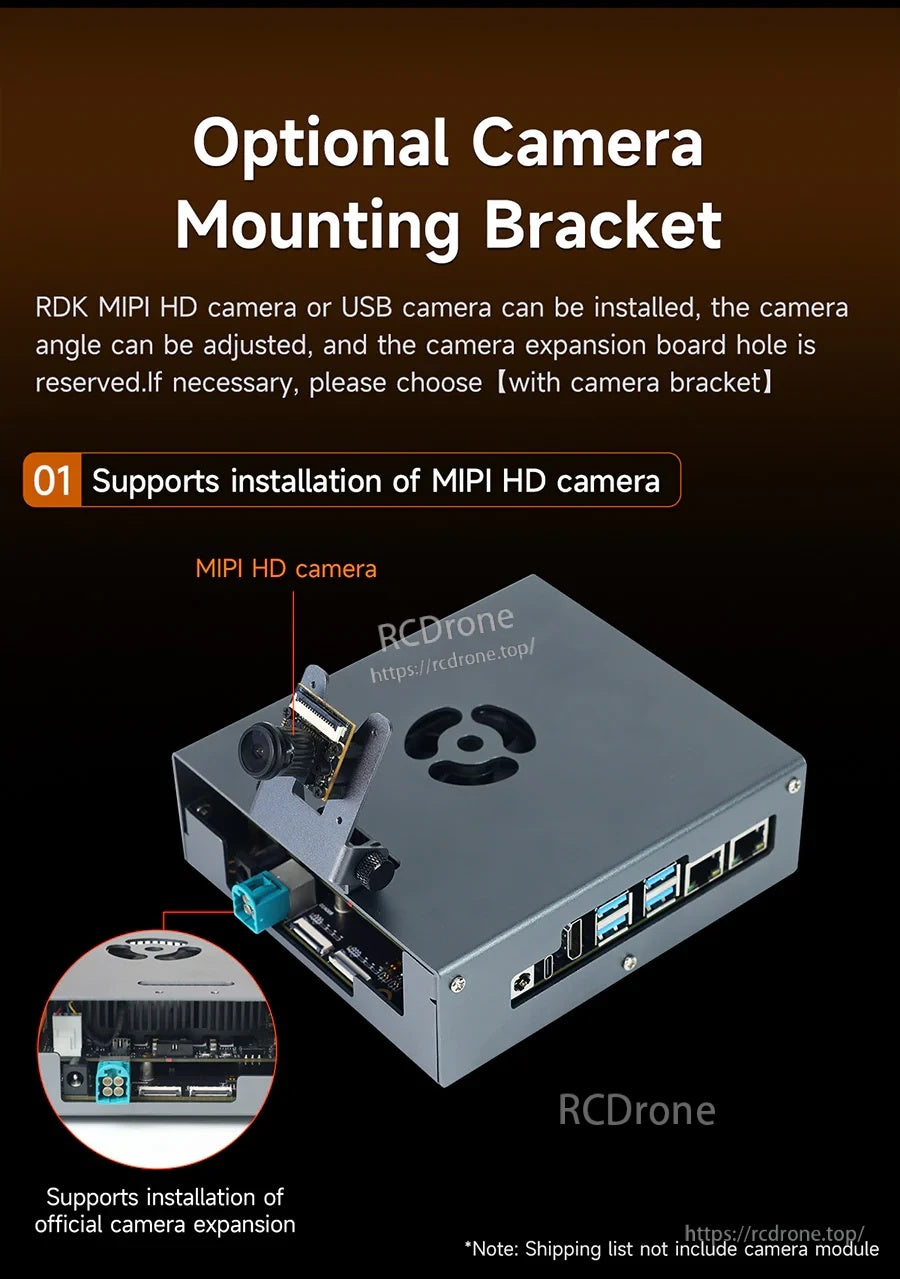

براکت اختیاری را برای نصب دوربین RDK MIPI HD انتخاب کنید و زاویه دید را بدون تغییر در محفظه تنظیم کنید.

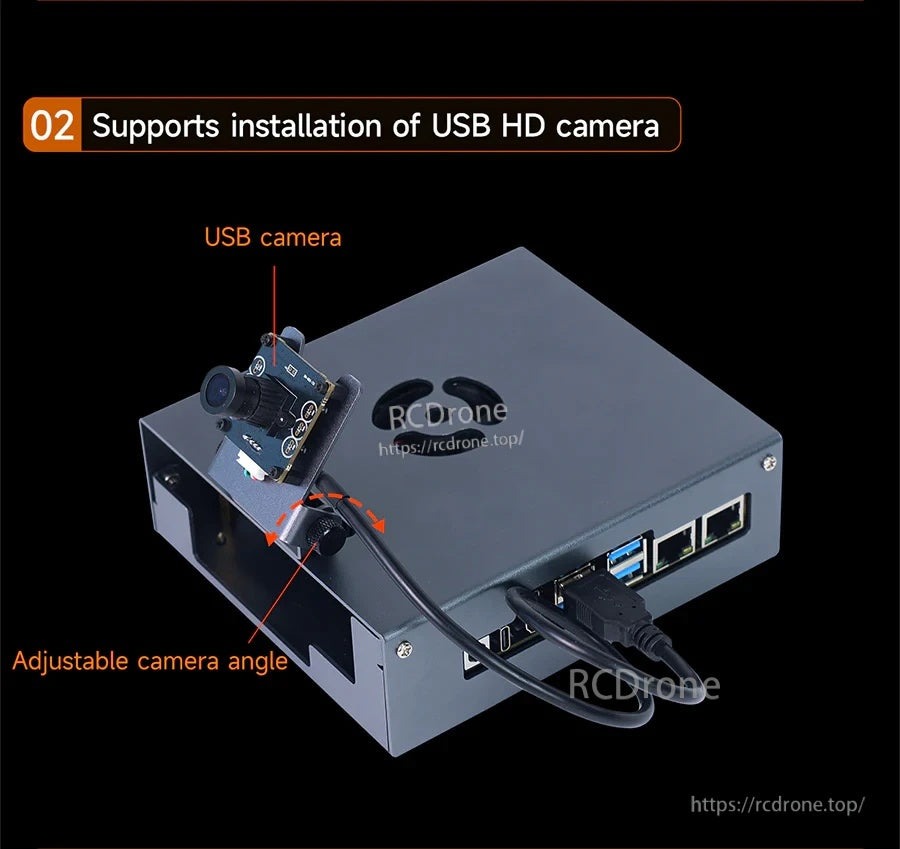

دوربینهای HD USB همچنین میتوانند بر روی براکت نصب شوند، با فضای کافی برای کابلکشی برای تستهای میزی.
سوراخهای نصب آنتن از ساخت ماژول بیسیم M.2 پشتیبانی میکنند، از جمله گزینه چیدمان دو آنتن.
ساختار توخالی و ناحیه تهویه بالایی به جریان هوا برای خنکسازی در طول دورههای توسعه طولانی کمک میکند.
باز شدنهای برشخورده با دقت با پورتهای برق، USB، HDMI، اترنت، هدرهای اشکالزدایی و دکمههای روی برد همراستا هستند تا دسترسی کامل در حین بستهبندی فراهم شود.
ابعاد و نقاط نصب برای برنامهریزی ادغام در ریکها، محفظهها یا تجهیزات تست ارائه شده است.

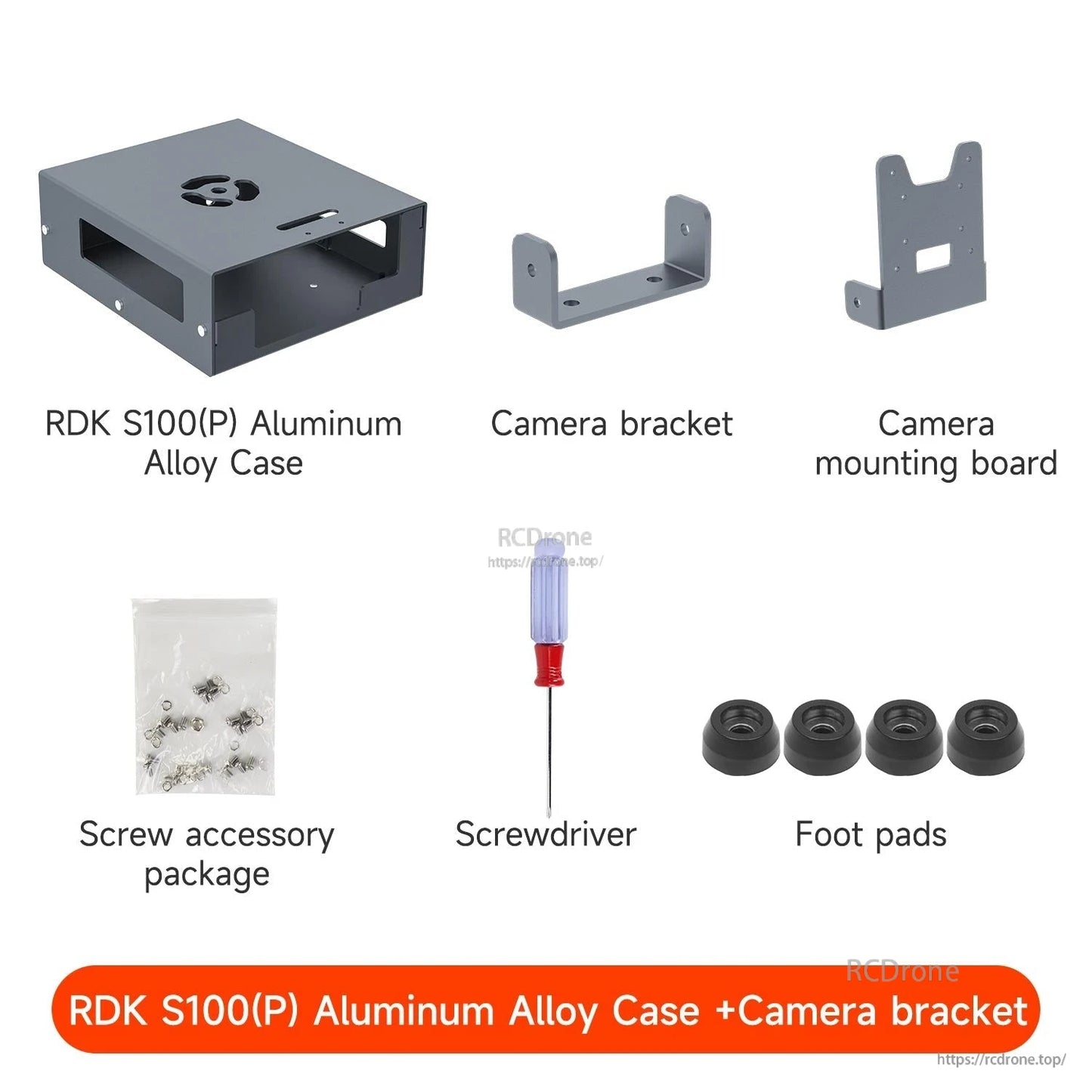

محتویات بسته به نسخه متفاوت است: هنگام نیاز به سختافزار نصب دوربین، بسته دوربین-براکت را انتخاب کنید.
