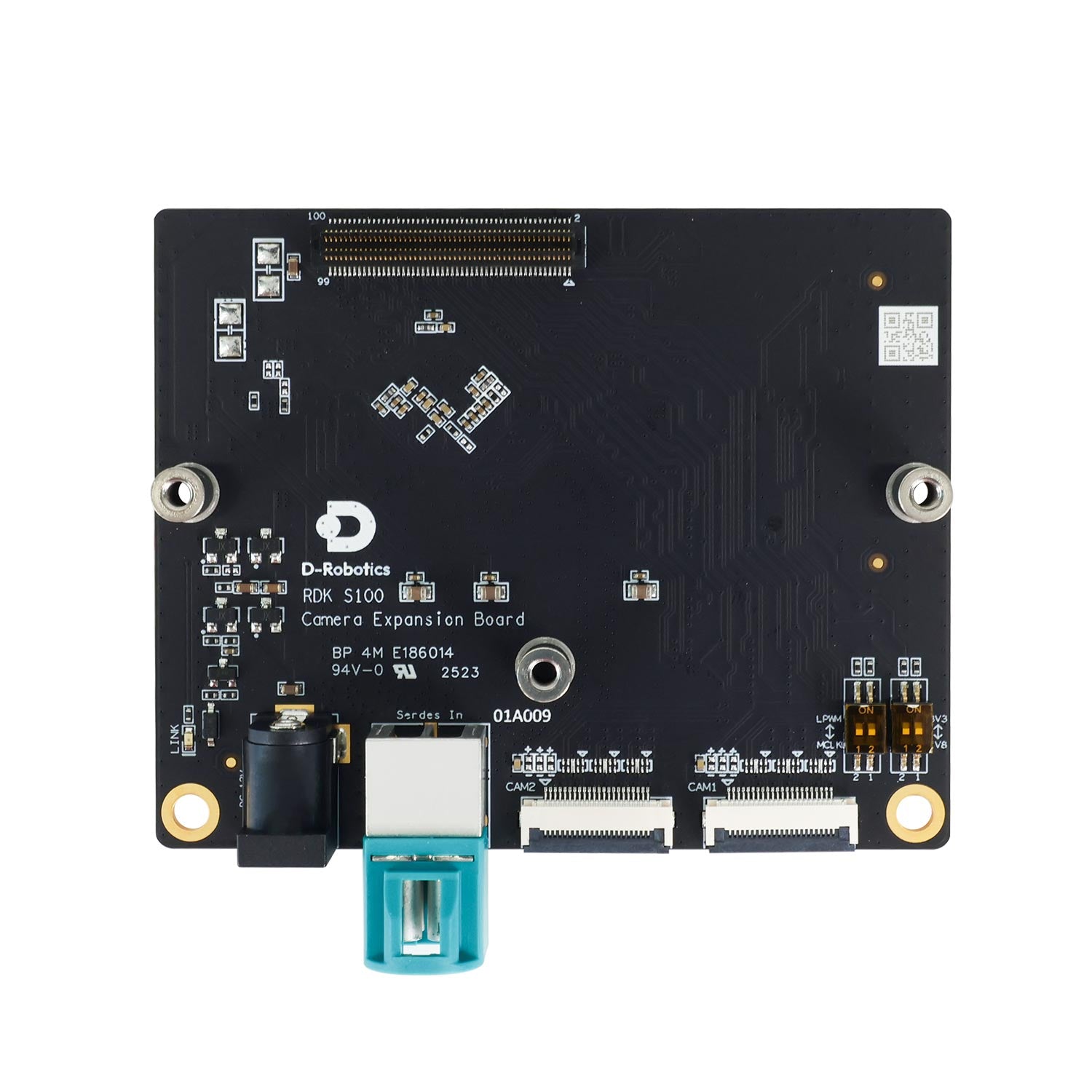

• D-Robotics RDK S100(P) camera expansion board top view with DC jack, Fakra connector, and dual 22-pin MIPI ports
  • Specifications chart for RDK S100(P) camera expansion board showing connectors, power input, size, and operating temperature

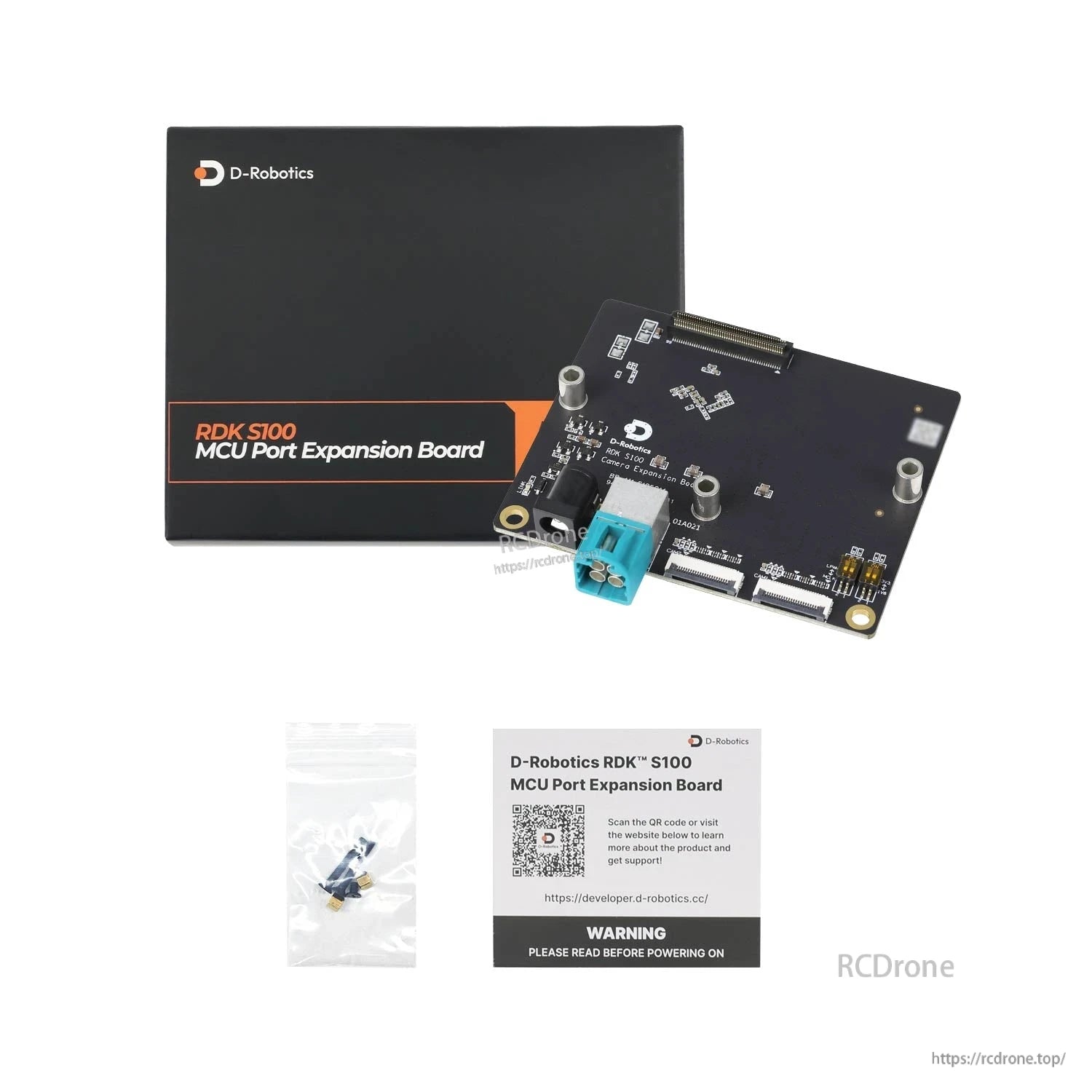

  • Product package set with D-Robotics box, expansion board, small screw bag, and precaution card

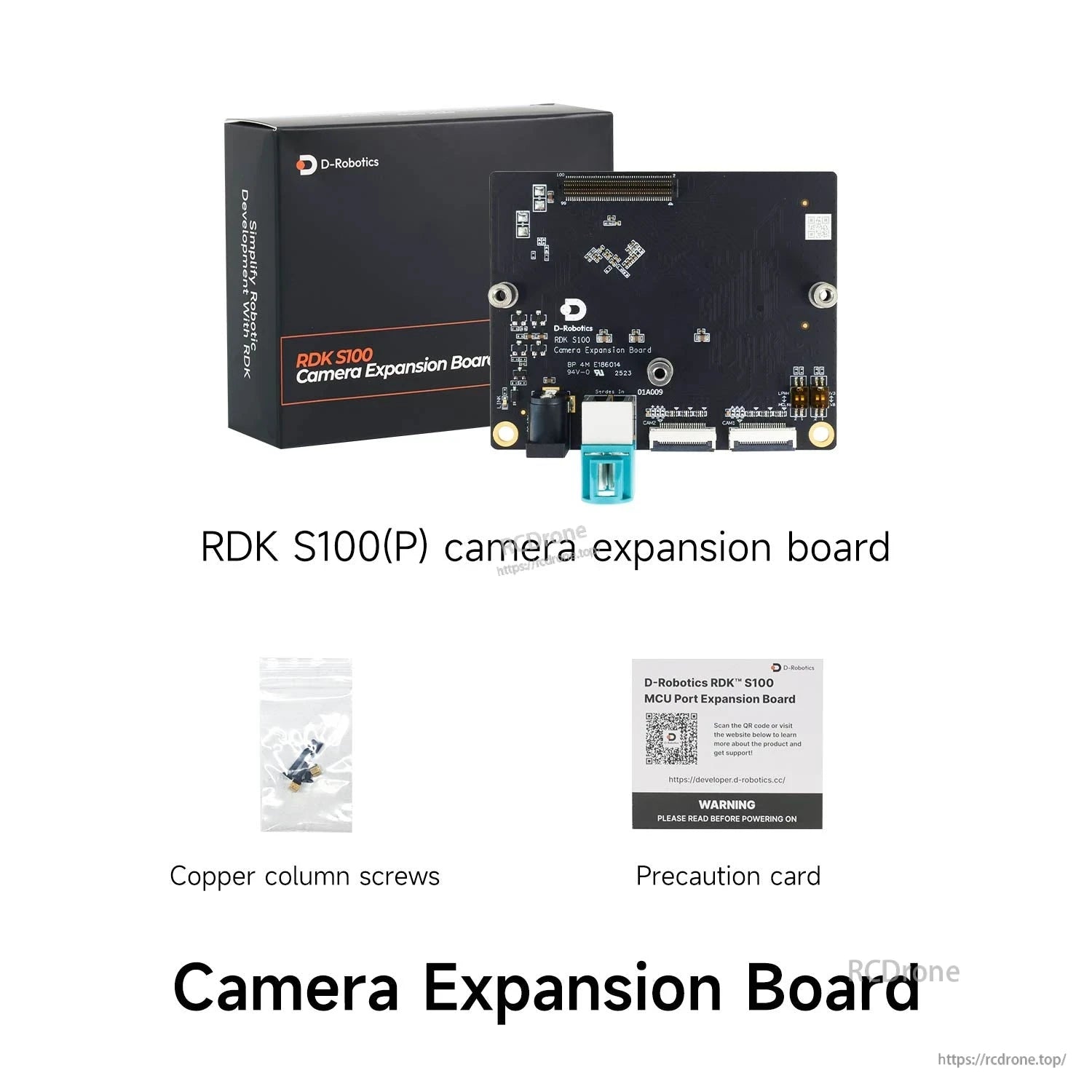

  • RDK S100(P) camera expansion board kit layout showing board, retail box, copper column screws, and precaution card

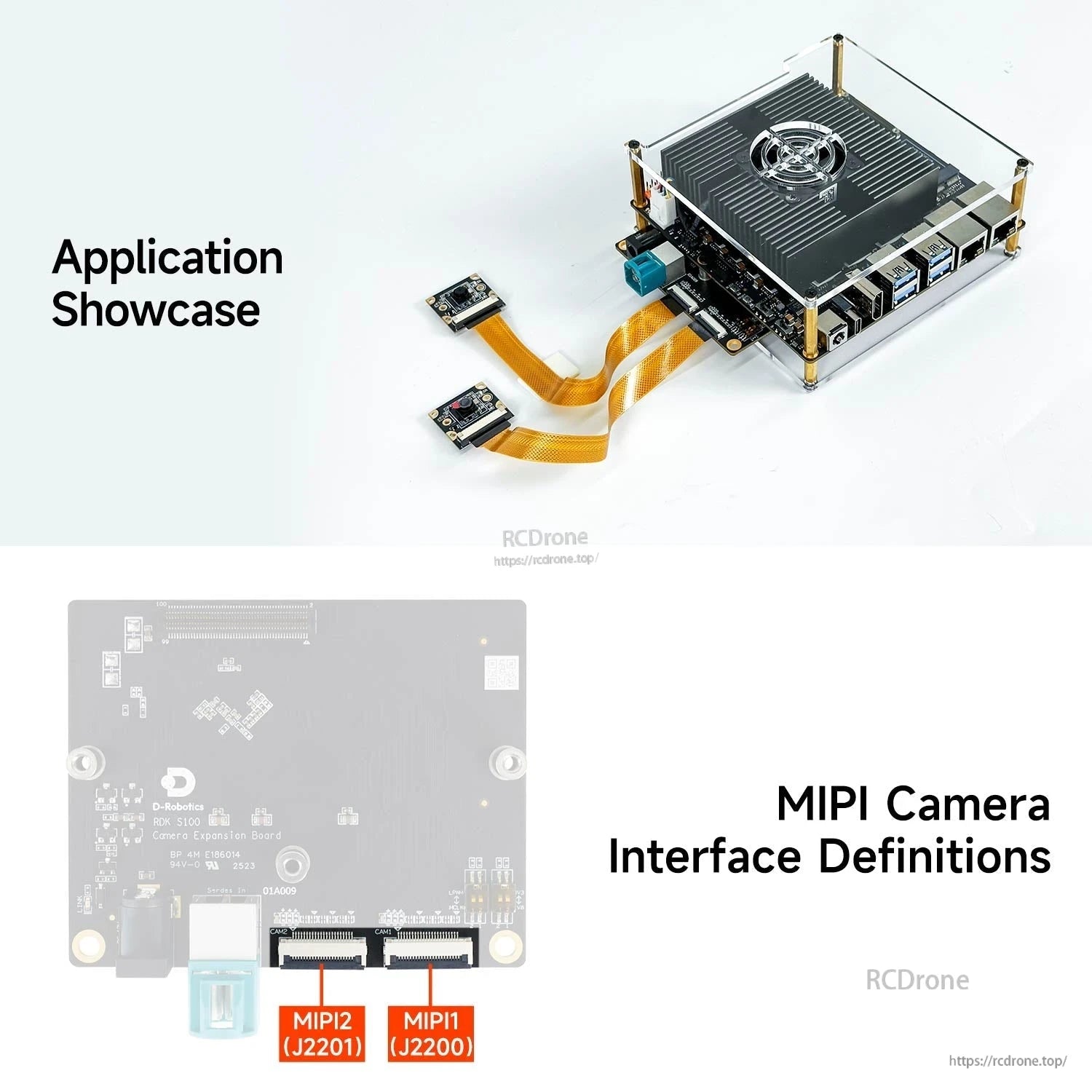

  • Application showcase: expansion board installed on RDK S100 system with two ribbon-connected camera modules and MIPI port labels

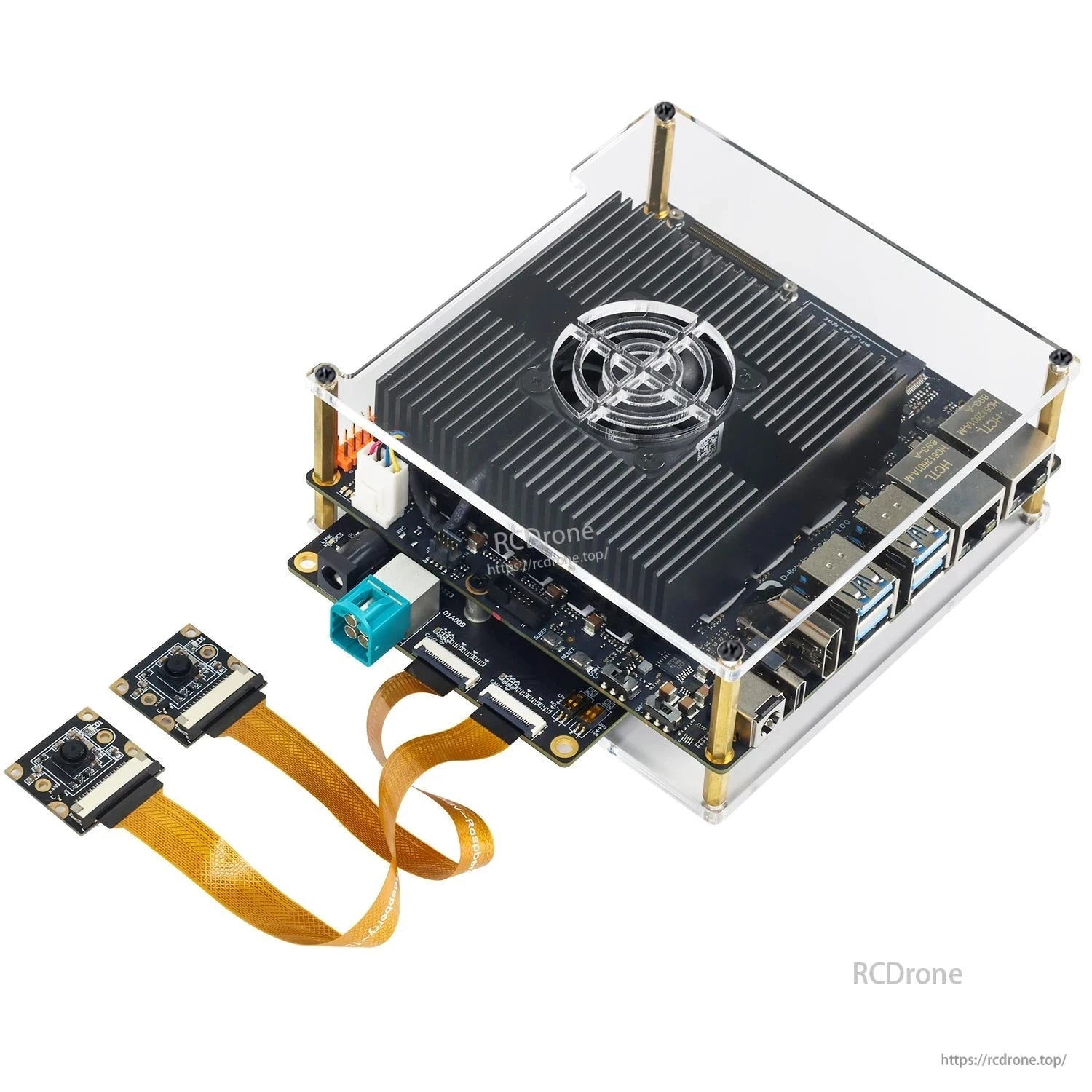

  • Close-up of RDK S100 system with camera expansion board under acrylic case, two MIPI camera modules attached by ribbon cables
1 6

برد توسعه دوربین D-Robotics RDK S100(P) برای RDK S100/S100P، دارای ۲ عدد پورت ۲۲ پین MIPI CSI-2 + GMSL

برد توسعه دوربین D-Robotics RDK S100(P) برای RDK S100/S100P، دارای ۲ عدد پورت ۲۲ پین MIPI CSI-2 + GMSL

Yahboom

$113.00 USD
$113.00 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

برد گسترش دوربین RDK S100(P) یک برد گسترش دوربین برای کیت توسعه D-Robotics RDK S100 / RDK S100P است. این برد از طریق یک کانکتور گسترش دوربین پرسرعت اختصاصی به برد کنترل اصلی سری RDK S100 متصل می‌شود و رابط گسترش دوربین کیت توسعه‌دهنده را به رابط‌های دوربین MIPI و GMSL تبدیل می‌کند و دسترسی به دوربین‌های MIPI یا GMSL را برای تأیید عملکرد و توسعه ثانویه امکان‌پذیر می‌سازد.

ویژگی‌های کلیدی

  • دو رابط دوربین MIPI و چهار رابط دوربین GMSL برای توسعه سیستم بینایی انعطاف‌پذیر فراهم می‌کند.
  • کانکتور پرسرعت مستقیم به برد کنترل اصلی سری RDK S100 (بدون نیاز به آداپتور)، طراحی شده برای یکپارچگی سیگنال و گسترش بدون درز.
  • دو کانکتور 22 پین MIPI CSI-2 (بر روی برد به عنوان MIPI1 (J2200) و MIPI2 (J2201) برچسب‌گذاری شده‌اند).
  • رابط GMSL از طریق کانکتور Fakra-Mini 4-in-1 برای اتصالات چند دوربین.
  • کلید DIP برای تغییر سطح منطقی دوربین MIPI.
  • بلوک‌های عملکردی روی بورد که در توپولوژی نشان داده شده‌اند شامل تغییر سطح, کریستال 24M, سوئیچینگ، ترکیب قدرت و دستگاه‌های مرتبط با GMSL MAX96712 و MAX20087.

برای سوالات مربوط به سازگاری پیش‌فروش یا پشتیبانی از ادغام، با https://rcdrone.top/ تماس بگیرید یا به ایمیل [email protected]. ارسال کنید.

مشخصات

نام محصول برد گسترش دوربین RDK S100(P)
DESerializer Maxim MAX96712
کانکتور MIPI 2x 22-Pin MIPI CSI-2
کانکتور GMSL Fakra-Mini 4in1
منبع تغذیه خارجی 12V DC، فقط برای نیازهای جریان بیشتر از 700mA، حداکثر 2.4A
دمای عملیاتی 0C-45C
ابعاد 82x66x17mm (تنها برد گسترش)؛ 82x75x17mm (ظاهر کلی)
وزن 39.5g (تنها برد گسترش)؛ 57.9g (بسته‌بندی کلی)

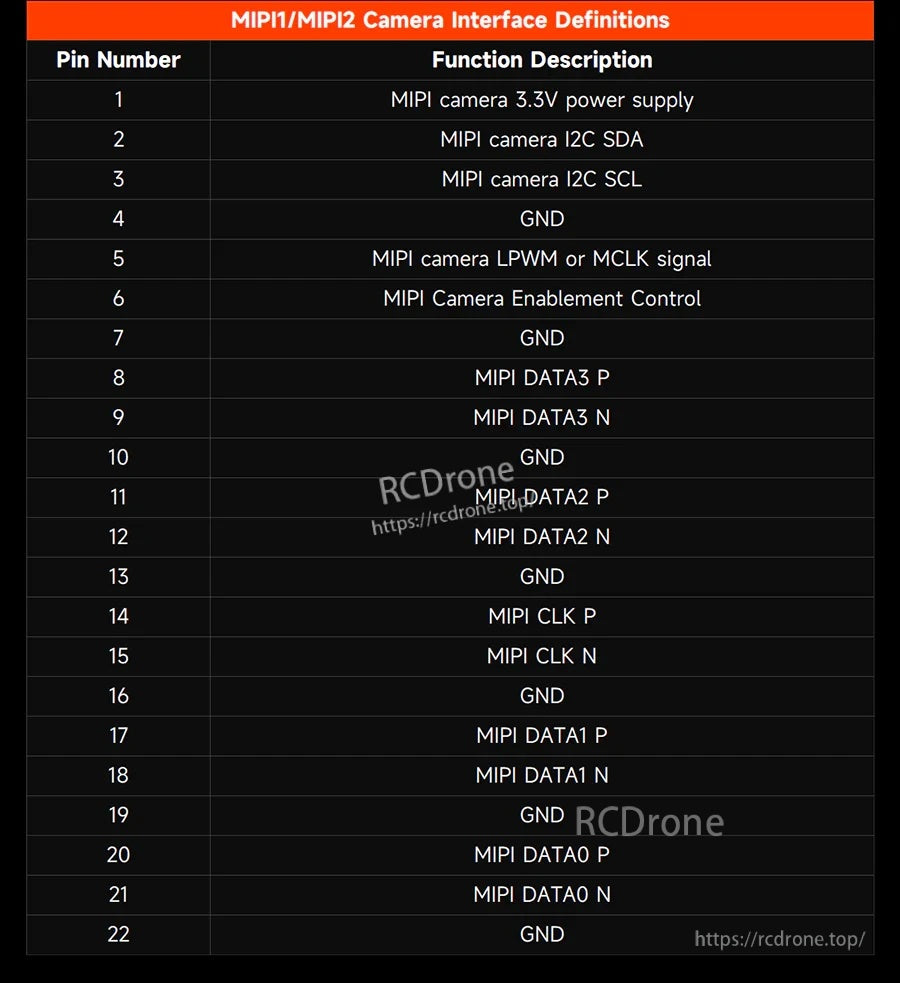

تعاریف رابط دوربین MIPI1/MIPI2 (22 پین)

۱۹ ۲۰ ۲۱ ۲۲
شماره پین شرح عملکرد
1 دوربین MIPI 3.منبع تغذیه 3V
2 دوربین MIPI I2C SDA
3 دوربین MIPI I2C SCL
4 GND
5 سیگنال LPWM یا MCLK دوربین MIPI
6 کنترل فعال‌سازی دوربین MIPI
7 GND
8 MIPI DATA3 P
9 MIPI DATA3 N
10 GND
11 MIPI DATA2 P
12 MIPI DATA2 N
13 GND
14 MIPI CLK P
15 MIPI CLK N
16 GND
17 MIPI DATA1 P
۱۸ داده MIPI ۱ N
GND
داده MIPI ۰ P
داده MIPI ۰ N
GND

محتویات شامل

  • برد گسترش دوربین RDK S100(P)
  • پیچ‌های ستون مسی
  • کارت احتیاط

کاربردها

  • راه‌اندازی خط لوله تصویربرداری بر روی RDK S100 / S100P
  • تشخیص اشیاء و تأیید الگوریتم بینایی با دوربین‌های MIPI یا GMSL
  • نمونه‌سازی اتصال دوربین چندگانه و دوربین‌های با فاصله طولانی (GMSL)

راهنماها

جزئیات

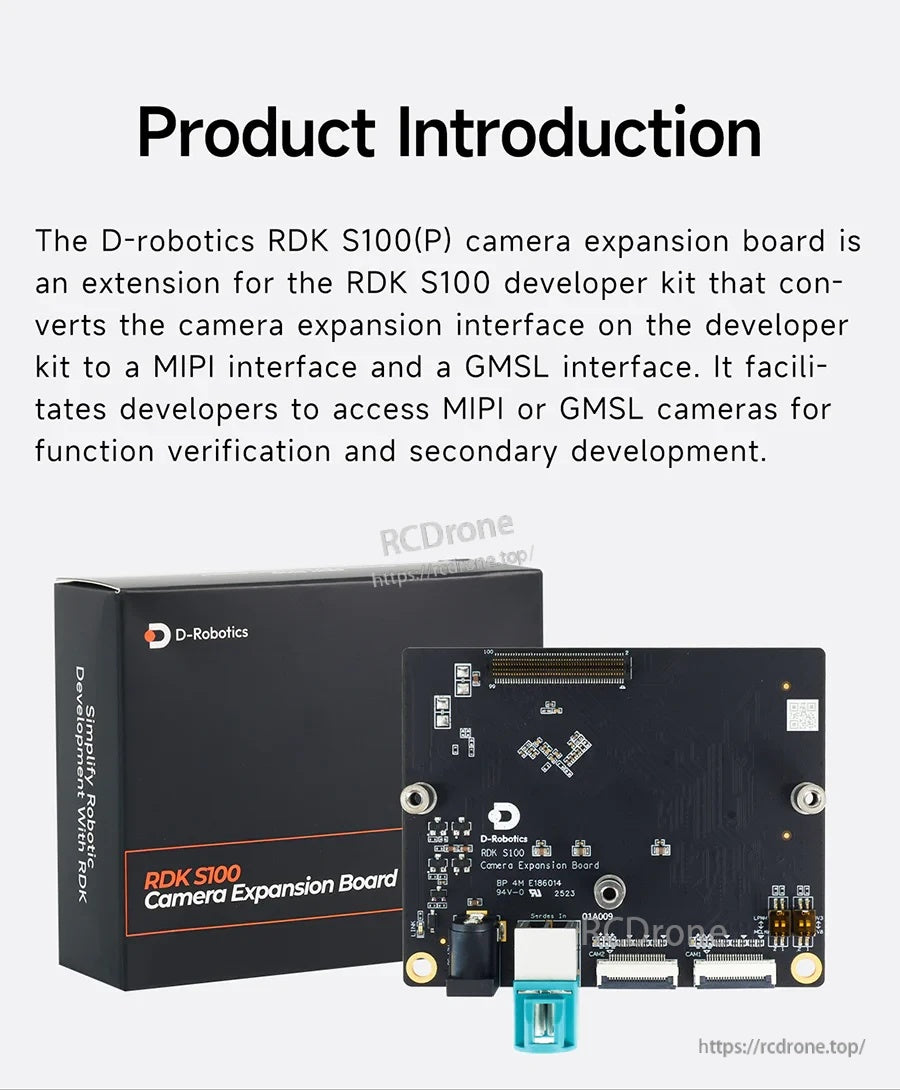

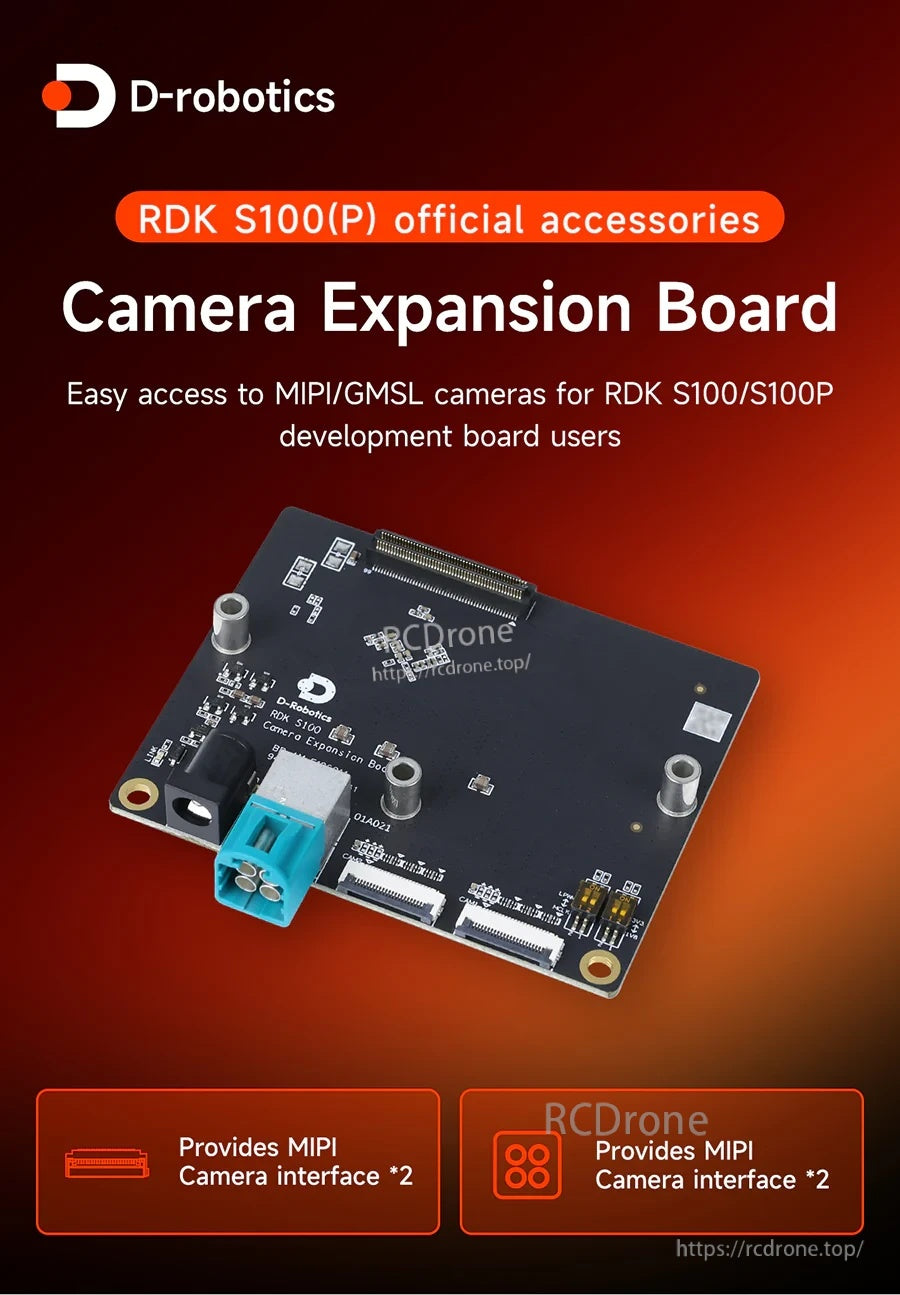

RDK S100(P) development kit banner highlighting 80/128 TOPS computing power and MCU integrationD-Robotics RDK S100(P) camera expansion board official accessory with MIPI/GMSL camera accessRDK S100(P) camera expansion board with retail box, front view of connectors for RDK S100/S100P

اتصال دوربین‌های MIPI CSI-2 و GMSL را به RDK S100/S100P از طریق کانکتور گسترش پرسرعت اختصاصی اضافه کنید.

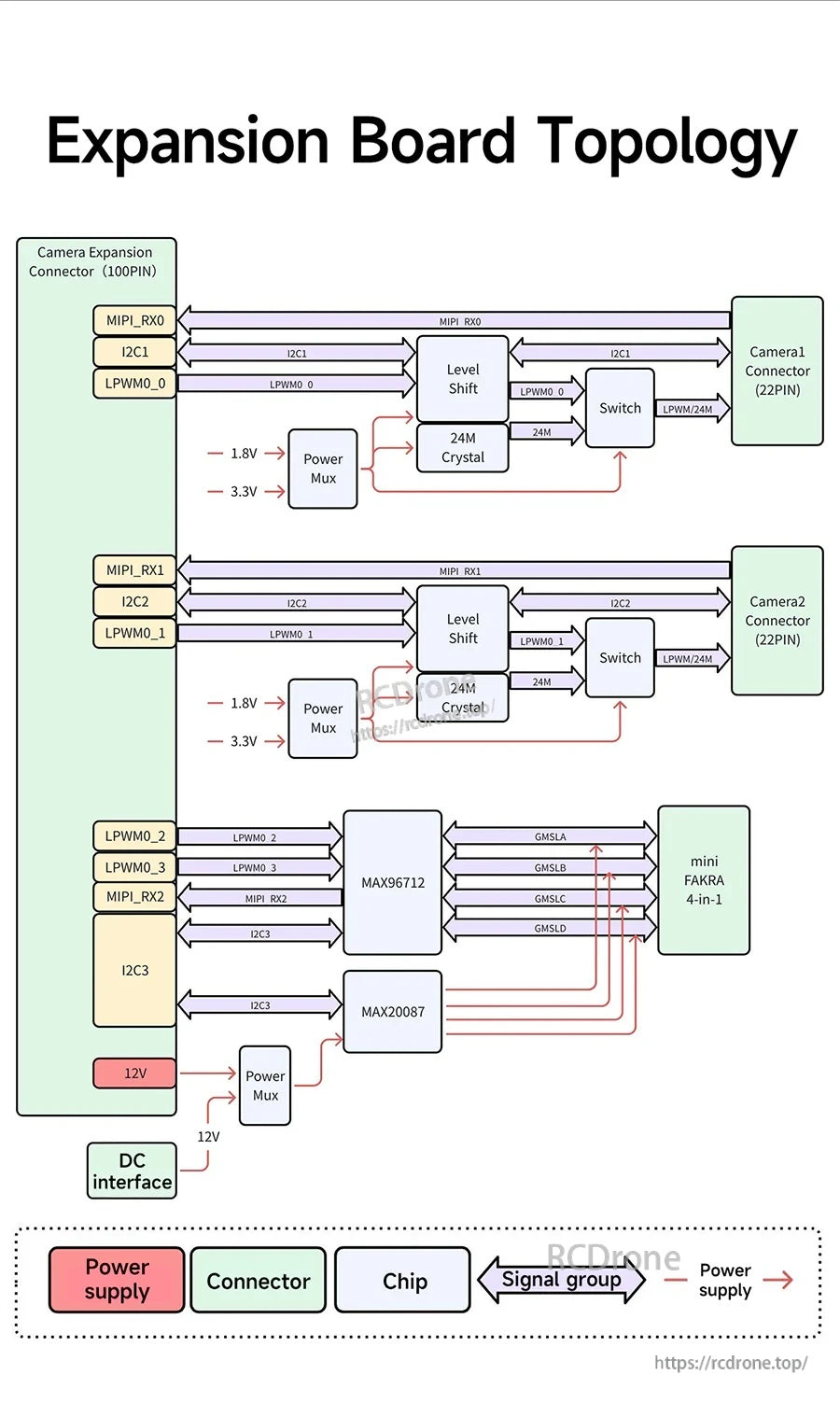

Expansion board topology graphic for RDK S100(P), mapping MIPI CSI-2 and GMSL signal and power paths

پشتیبانی از تغییر سطح داخلی، زمان‌بندی و سوئیچینگ قدرت، راه‌اندازی پایدار دوربین را برای هر دو جریان کار MIPI و GMSL فراهم می‌کند.

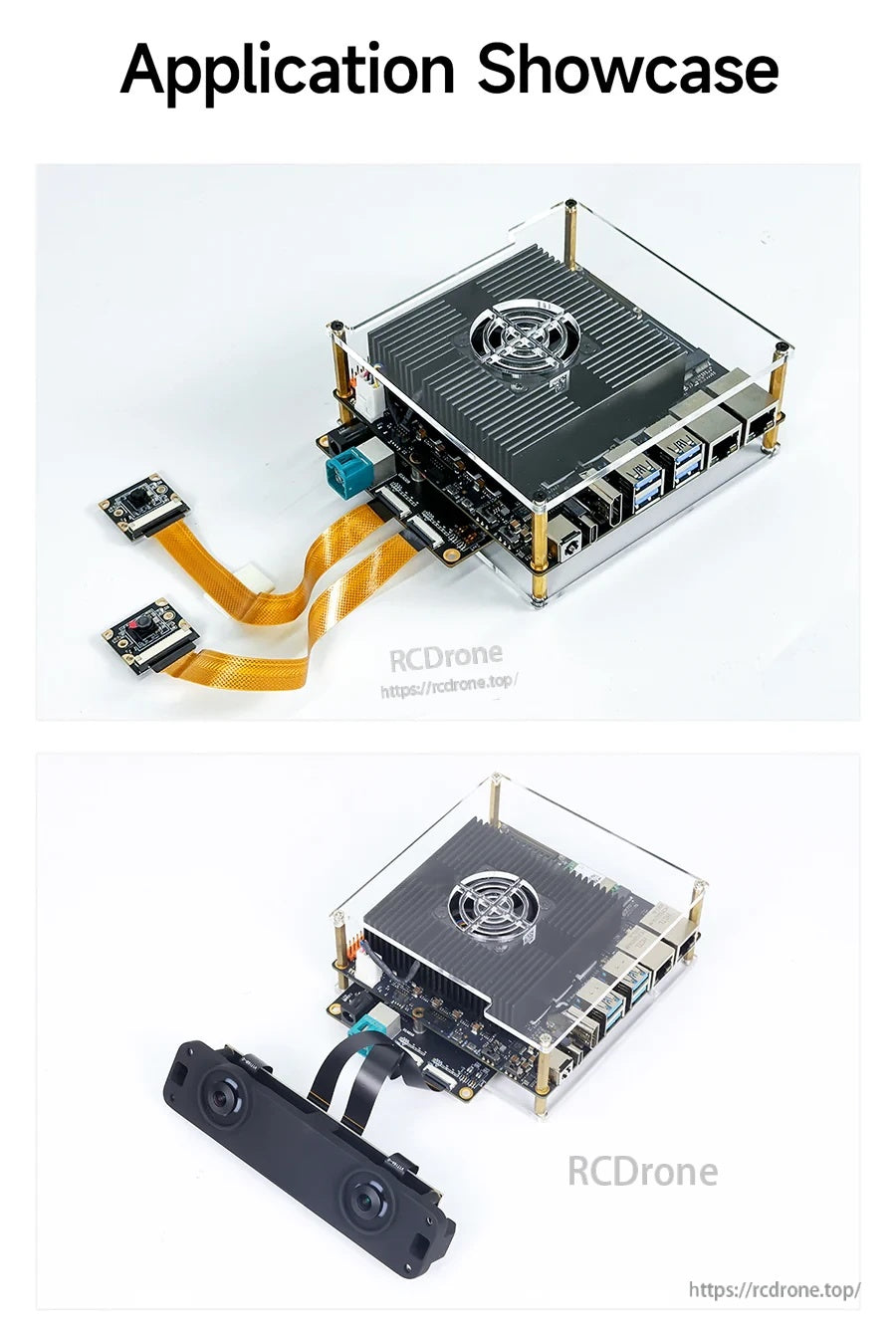

Application examples of RDK S100 system using MIPI camera modules and binocular stereo camera connected via expansion board

ایده‌آل برای نمونه‌سازی خطوط لوله چند دوربینه، بینایی استریو و اتصالات دوربین در فواصل طولانی در حین توسعه.

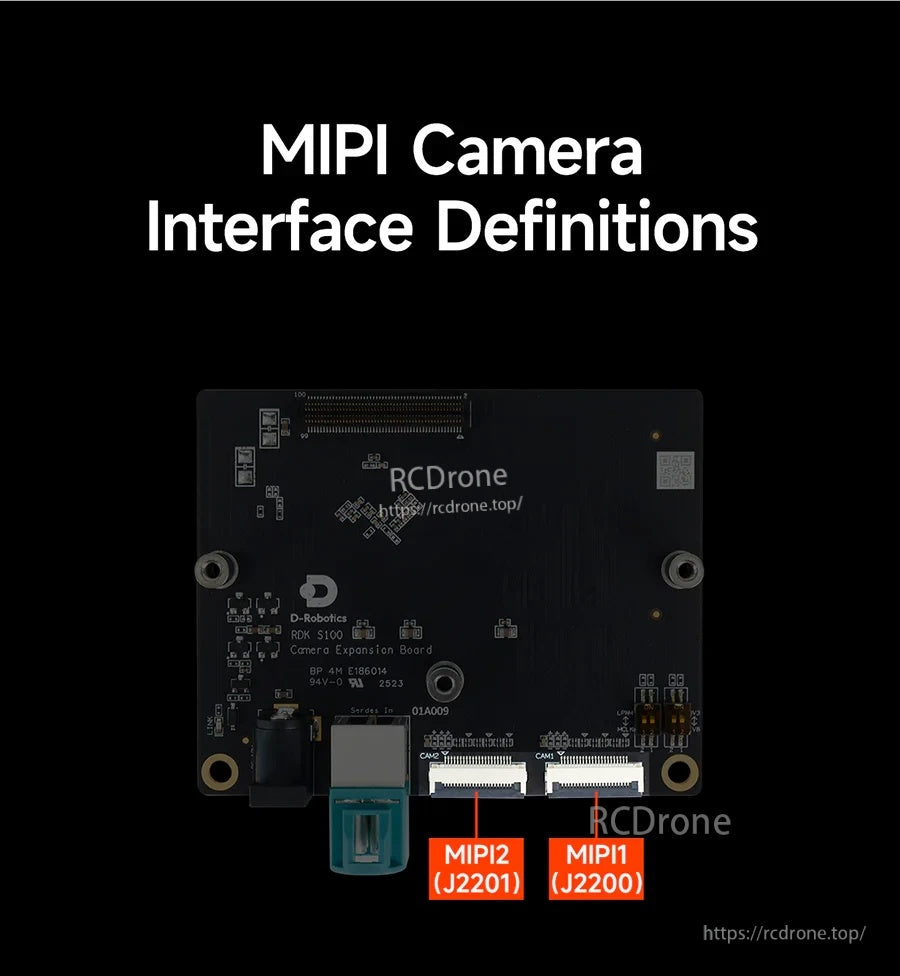

Promotional banner for MIPI HD camera add-on with selectable 77°/120°/160° field of view optionsPromotional banner for RDK official binocular stereo camera accessory for RDK S100 seriesBoard photo labeling the two 22-pin MIPI CSI-2 connectors on the expansion board: MIPI1 (J2200) and MIPI2 (J2201)

دو پورت CSI-2 با ۲۲ پین (MIPI1 J2200 و MIPI2 J2201) اتصال دوربین‌های MIPI با کابل ریبونی سازگار را آسان می‌کند.

MIPI1/MIPI2 22-pin pinout table for the expansion board, listing power, I2C, clock, enable, and data lane signalsDocumentation link screen for the RDK S100 camera expansion board hardware introduction and quick start guide

مستندات و منابع شروع سریع برای ادغام و راه‌اندازی رابط در دسترس هستند.

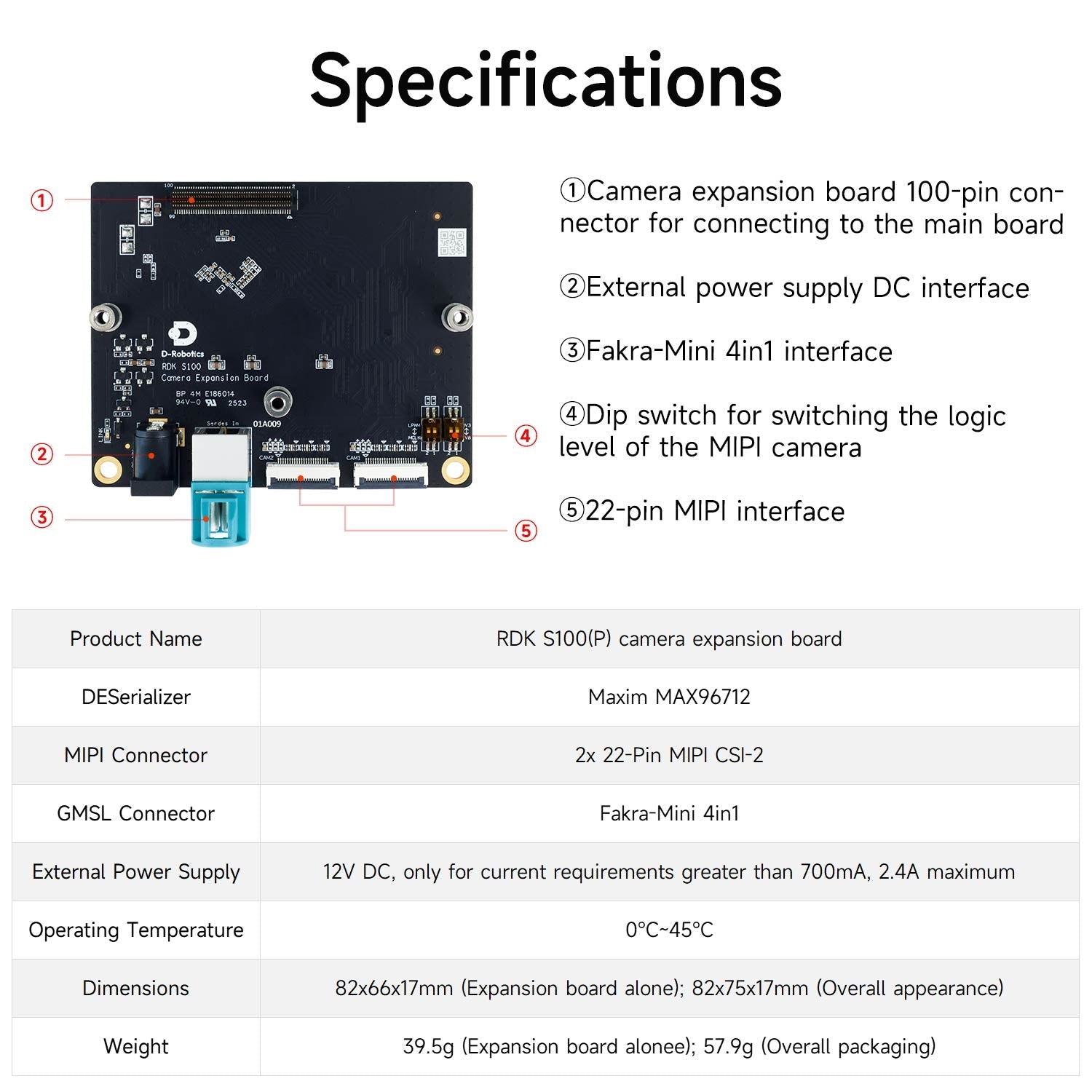

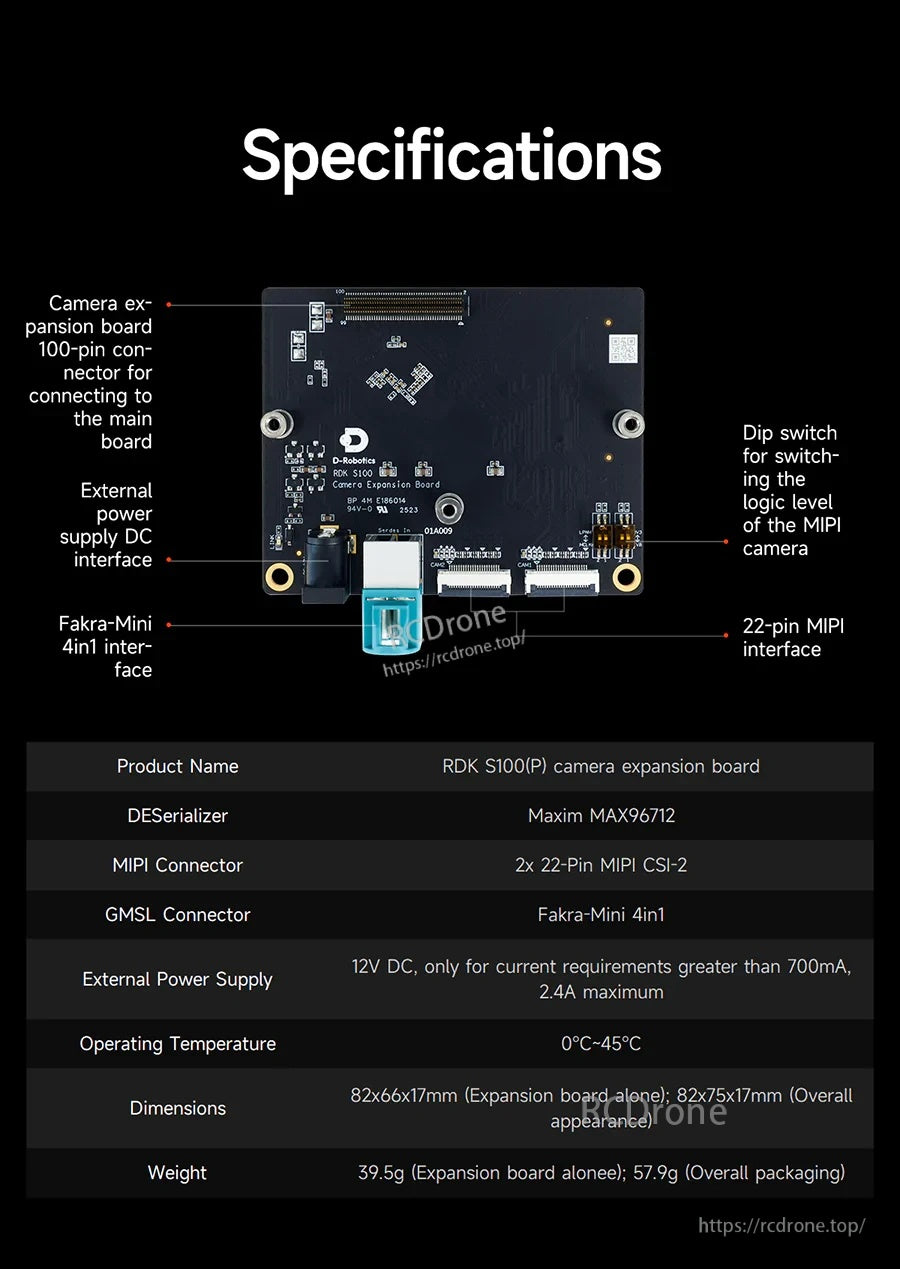

Specifications callouts on the expansion board highlighting camera expansion connector, DIP switch, Fakra-Mini GMSL, and MIPI ports

رابط‌های کلیدی به وضوح بر روی PCB شناسایی شده‌اند، از جمله کانکتور گسترش دوربین، پورت‌های MIPI، Fakra-Mini GMSL و سوئیچ DIP سطح منطقی.

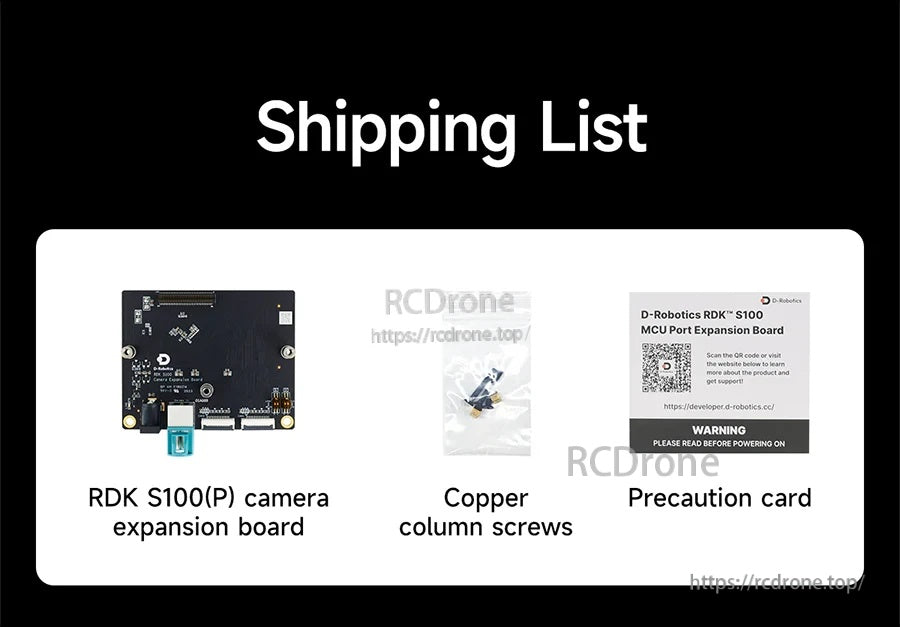

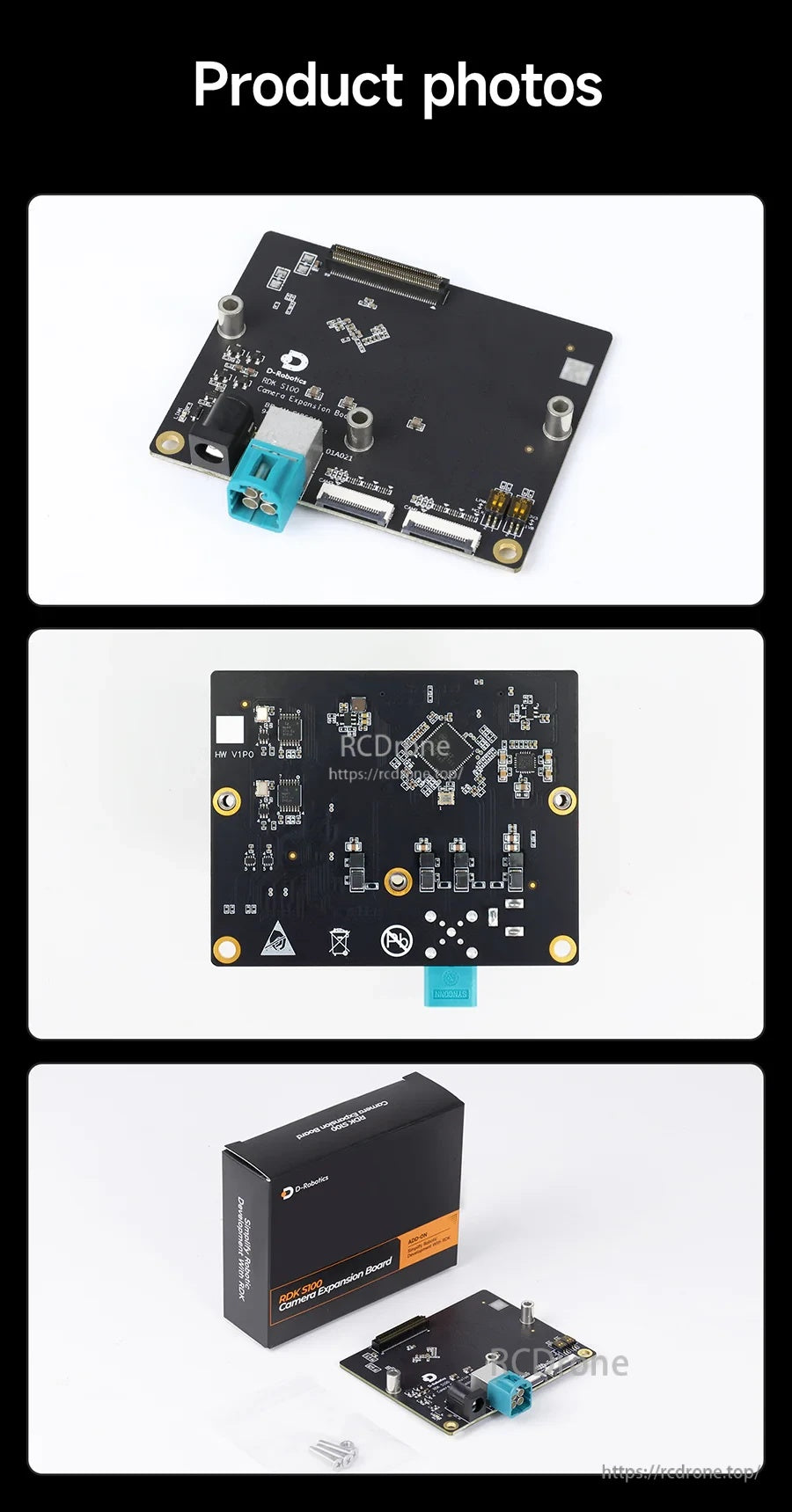

Product photo collage showing top and bottom views of the expansion board plus packaging box and included hardwareWhat’s included: RDK S100(P) camera expansion board, copper column screws, and precaution card

بسته شامل برد گسترش، پایه‌های نصب/پیچ‌ها و یک کارت احتیاطی برای راه‌اندازی ایمن است.
