ماژول دوربین RDK X3 HD (سونی IMX219) با وضوح ۸ مگاپیکسل، ۱۰۸۰P، زاویه دید ۷۷ درجه، رابط CSI با ۲۴ پین و کابل FPC ۰.۵ میلیمتر
ماژول دوربین RDK X3 HD (سونی IMX219) با وضوح ۸ مگاپیکسل، ۱۰۸۰P، زاویه دید ۷۷ درجه، رابط CSI با ۲۴ پین و کابل FPC ۰.۵ میلیمتر
Yahboom
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
ماژول دوربین HD RDK X3 یک ماژول دوربین CSI است که برای برد D-Robotics RDK X3 توسعه یافته است. این ماژول از سنسور تصویر Sony IMX219 استفاده میکند و زاویه دید 77 درجه را ارائه میدهد. ماژول از طریق یک رابط CSI به برد کنترل اصلی متصل میشود و از یک کانکتور 24P-FPC (فاصله 0.5 میلیمتر) برای انتقال دادههای سریع و قابل اعتماد استفاده میکند.
ویژگیهای کلیدی
- سفارشی برای RDK X3: از راهحل چیپ Sony IMX219 استفاده میکند و ترتیب خطوط رابط CSI را تغییر میدهد.
- رابط CSI: کانکتور 24P-FPC، فاصله 0.5 میلیمتر؛ بهطور خاص برای RDK X3 طراحی شده است.
- یادداشت سازگاری: رابط CSI با بردهای Raspberry Pi و Jetson سازگار نیست .
- اپتیک: زاویه دید 77 درجه، فاصله کانونی 2.96 میلیمتر، دیافراگم F2.0.
- براکت آکریلیک اختیاری برای نصب موجود است (ممکن است فیلم محافظ وجود داشته باشد و قبل از استفاده قابل برداشتن است).
مشخصات
| حسگر تصویر (چیپ حساس به نور) | سونی IMX219 |
| وضوح | 800W (3280 x 2464) |
| فرمت ویدئو (برچسب) | 1080P |
| تعداد پیکسل (برچسب) | 8MP |
| زاویه دید | 77° |
| فاصله کانونی | 2.96mm |
| دیافراگم | 2.0 |
| اندازه CMOS | 1/4 اینچ |
| اعوجاج | <1% |
| رابط | CSI |
| کانکتور | 24P-FPC، فاصله 0.5mm |
| اندازه ماژول | 25 x 24 mm |
| ضخامت ماژول (نقشه) | 6.25mm |
| سوراخهای نصب (نقشه) | 6 x Ø2 (عبور از طریق) |
| ابعاد مرجع نقشه مکانیکی | 6.50mm، 13mm، 18mm، 21mm، 24mm، 25mm (واحد: mm) |
| طول کابل FPC 24 پین | 150mm |
| عرض کابل FPC 24 پین (نقشه) | 12.5mm |
محتویات موجود
- ماژول دوربین HD RDK X3
- کابل FPC 24 پین
برخی از گزینههای بستهبندی ممکن است شامل یک مجموعه براکت اکریلیک با بستها باشد.
کاربردها

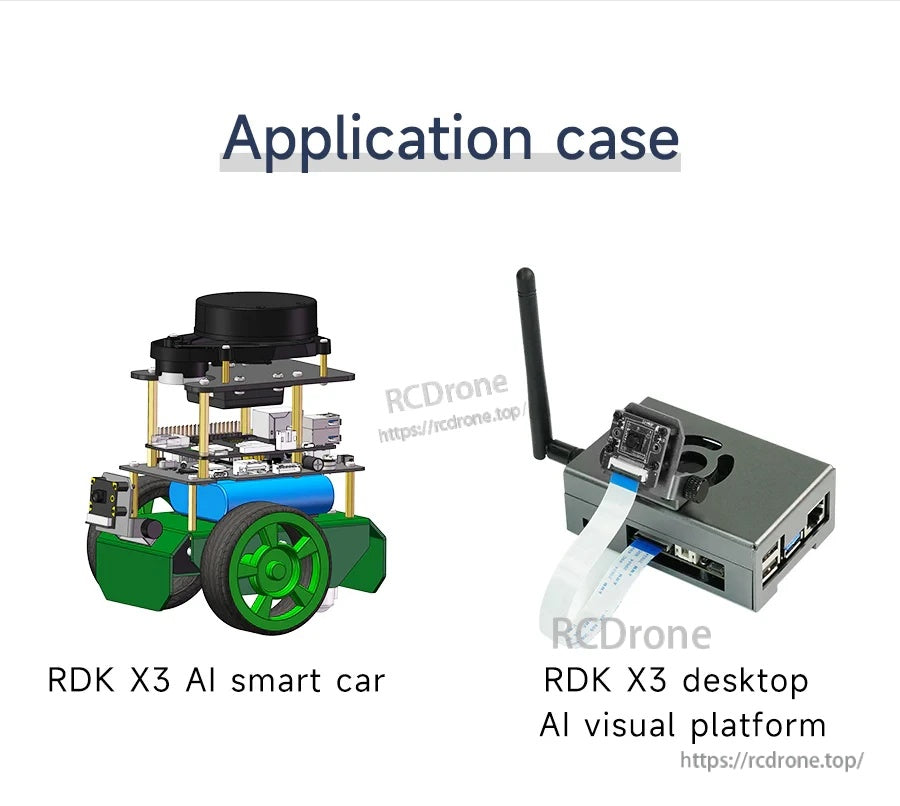

- پروژههای بینایی AI و محاسبات لبه مبتنی بر RDK X3
- ادراک رباتیک هوشمند

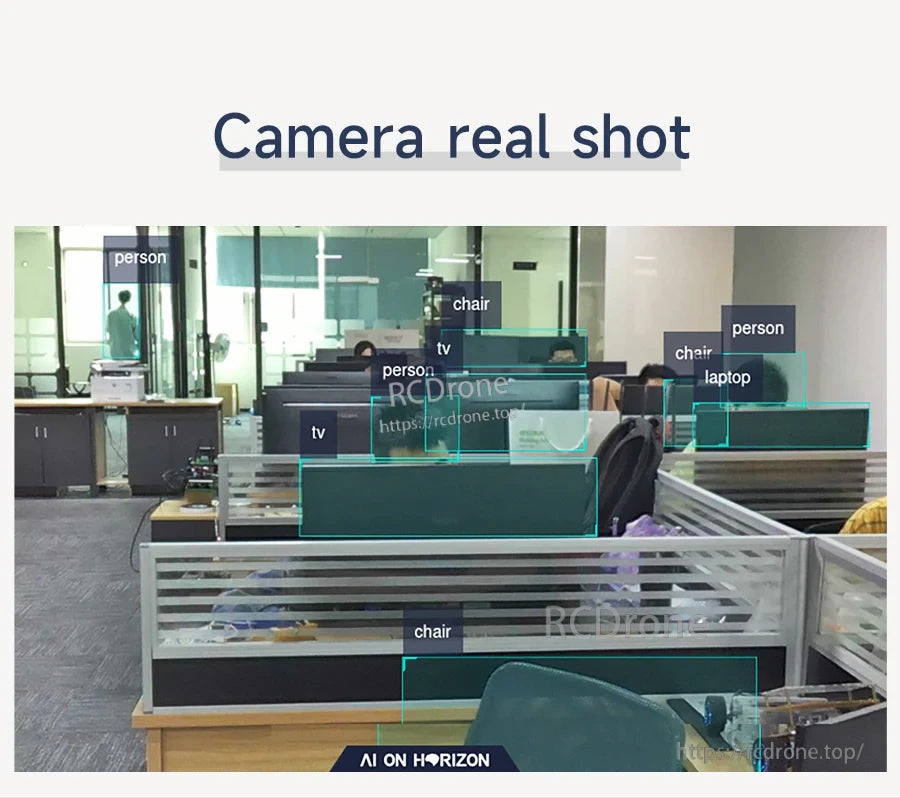

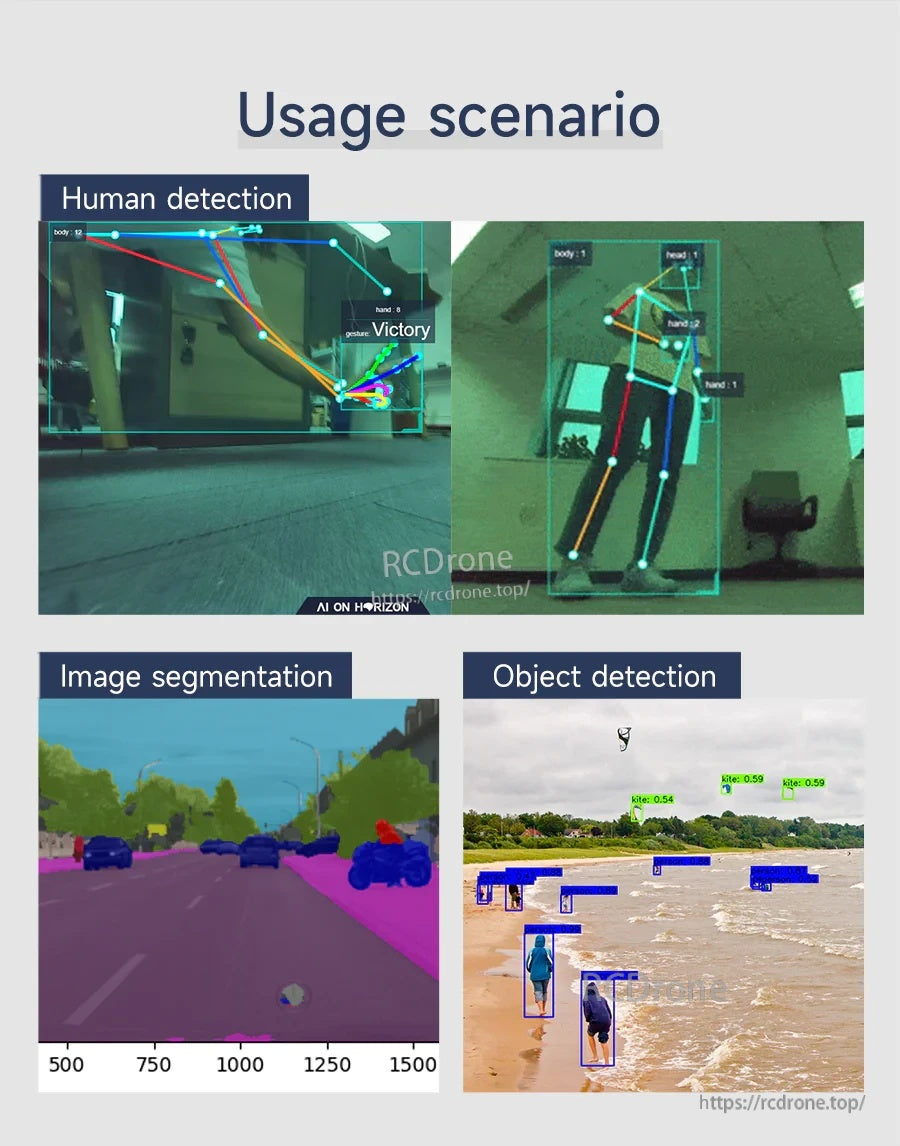

- وظایف بینایی کامپیوتری مانند تشخیص انسان، تقسیمبندی تصویر و تشخیص اشیاء
برای سوالات مربوط به ادغام یا سازگاری، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید [email protected].
جزئیات

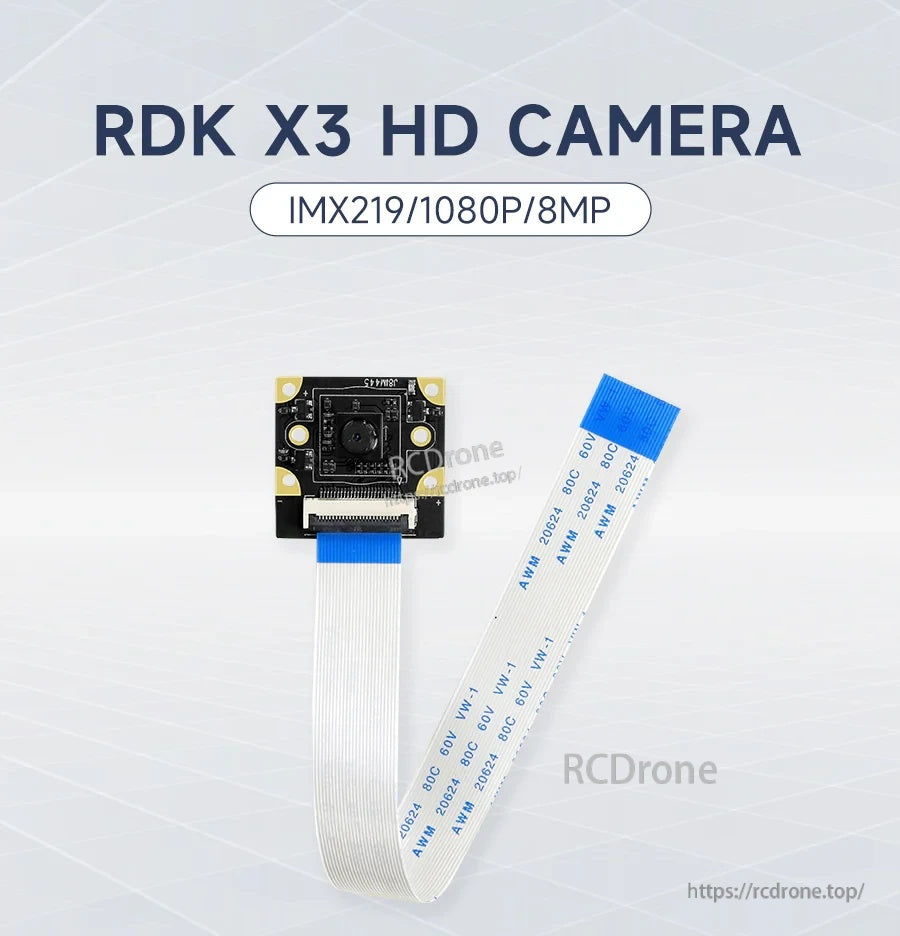

دوربین HD RDK X3 که بر اساس سنسور Sony IMX219 ساخته شده است، قابلیت ضبط 8MP با برچسب ویدئویی 1080P را از طریق اتصال CSI ارائه میدهد.

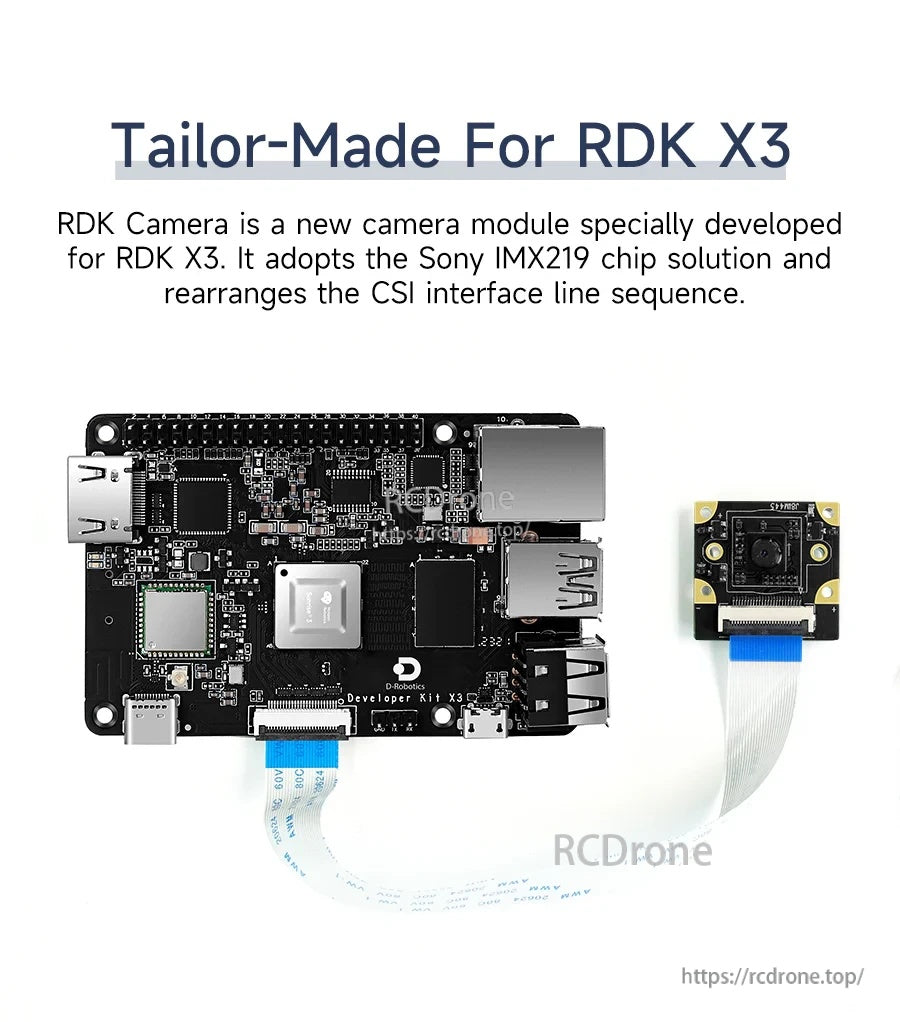

یک پیناوت CSI اختصاصی برای برد RDK X3 استفاده میشود، بنابراین این رابط برای پورتهای CSI Raspberry Pi یا Jetson طراحی نشده است.

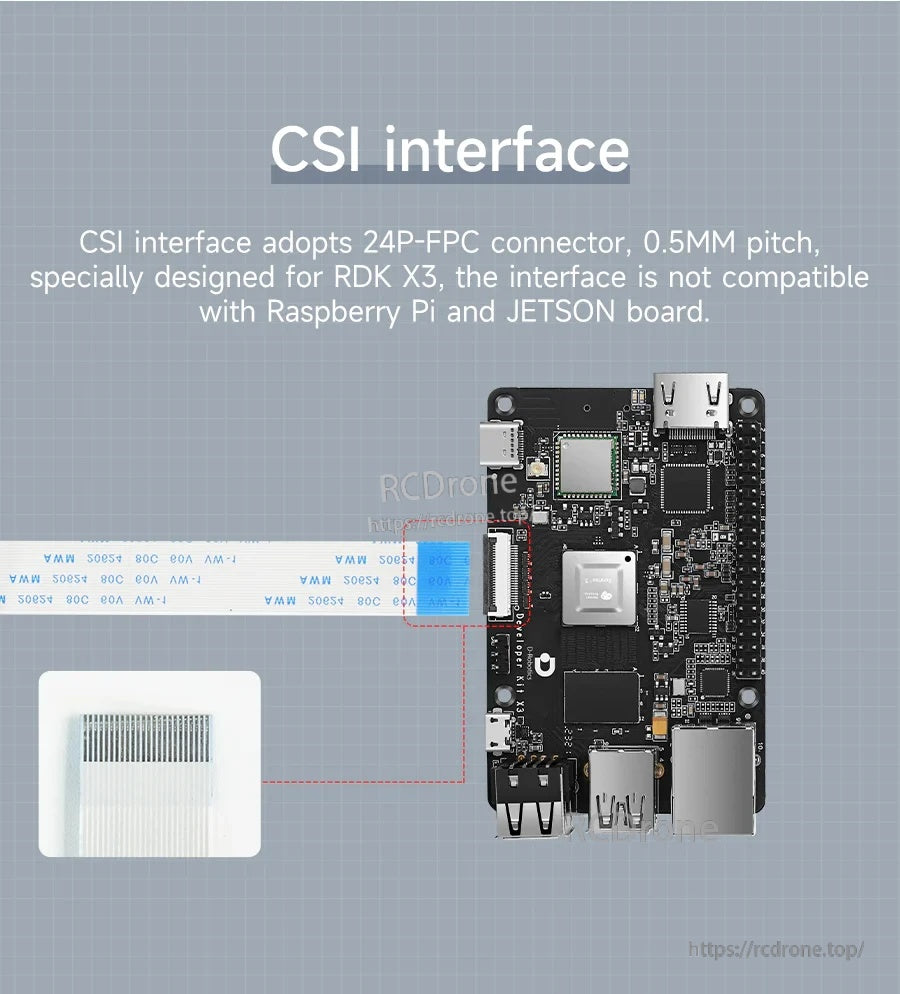

کانکتور FPC با 24 پین و فاصله 0.5 میلیمتر برای انتقال دادههای CSI با سرعت بالا در RDK X3 طراحی شده است.

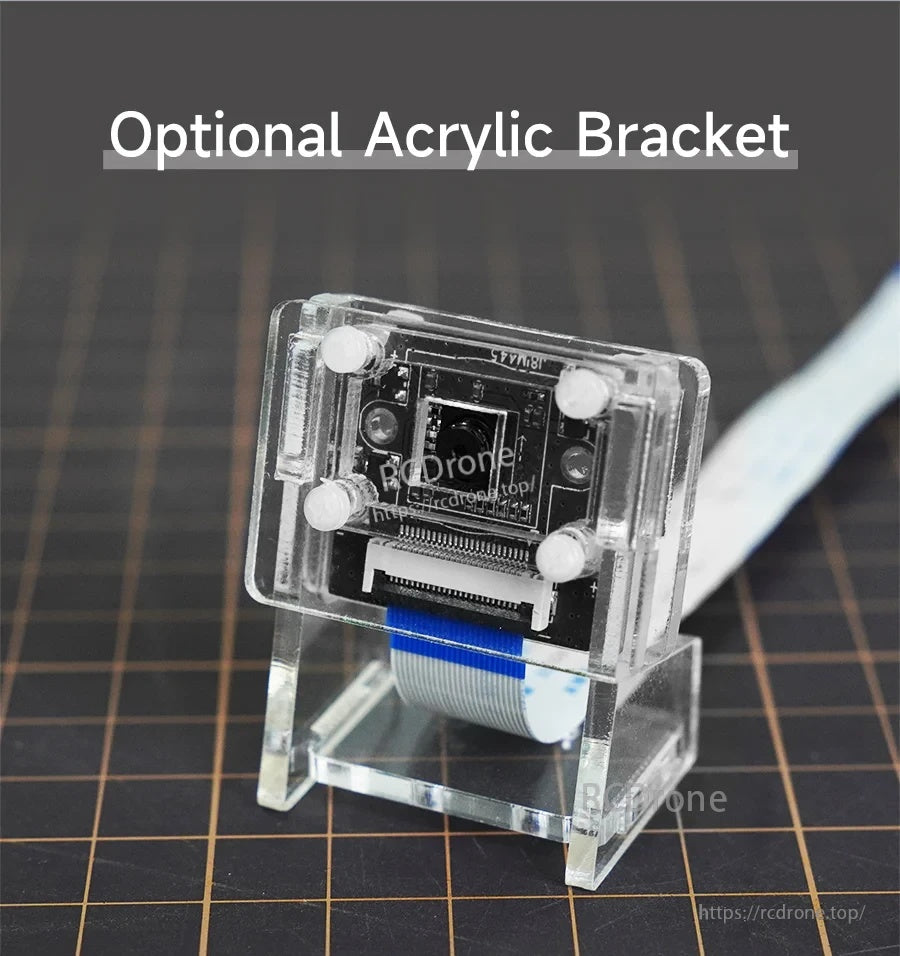

یک مجموعه براکت اکریلیک اختیاری برای نصب آسانتر در دسترس است؛ قبل از استفاده هرگونه فیلم محافظ را بردارید.

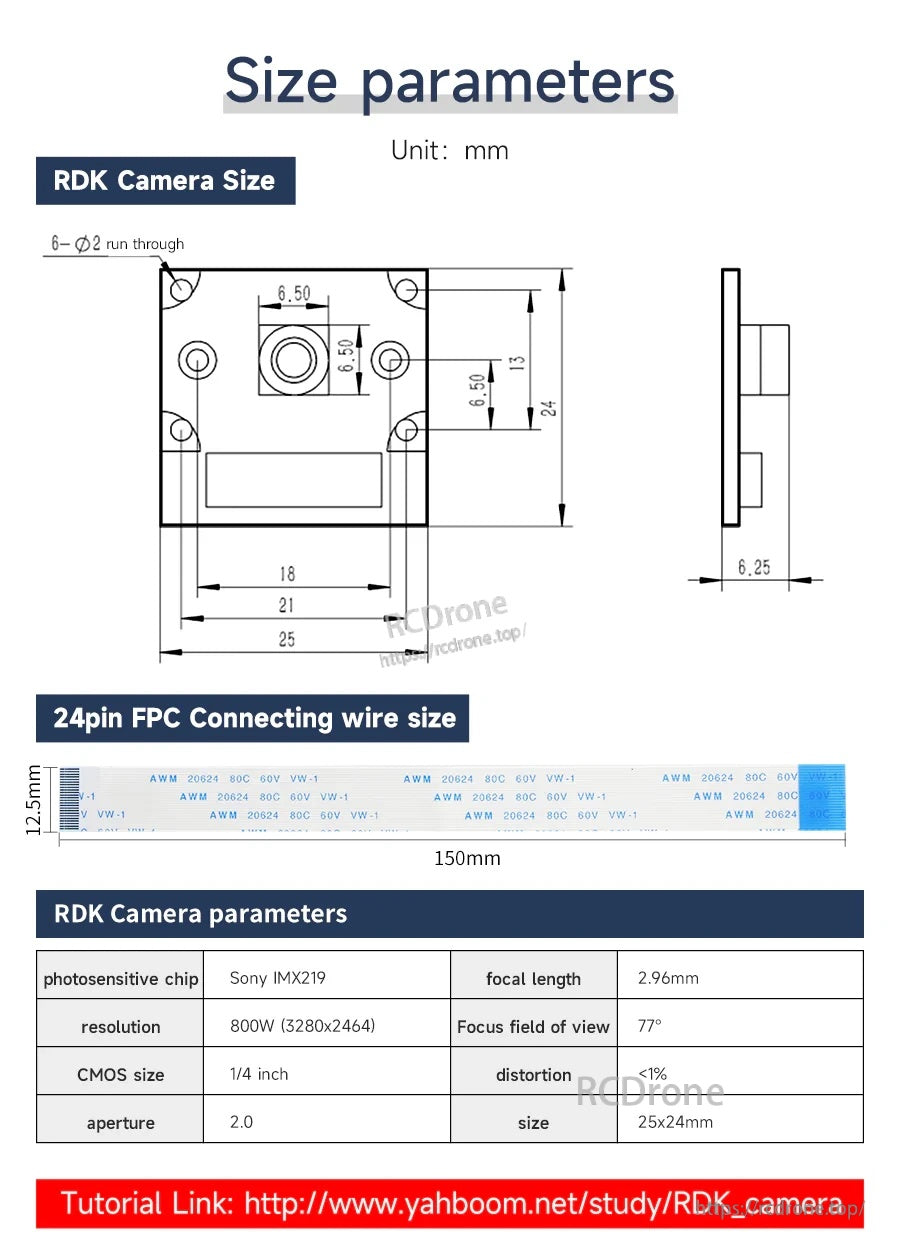

نقشههای مرجع شامل ابعاد ماژول 25×24 میلیمتر، ضخامت 6.25 میلیمتر، سوراخهای نصب و طول کابل FPC 150 میلیمتر است.

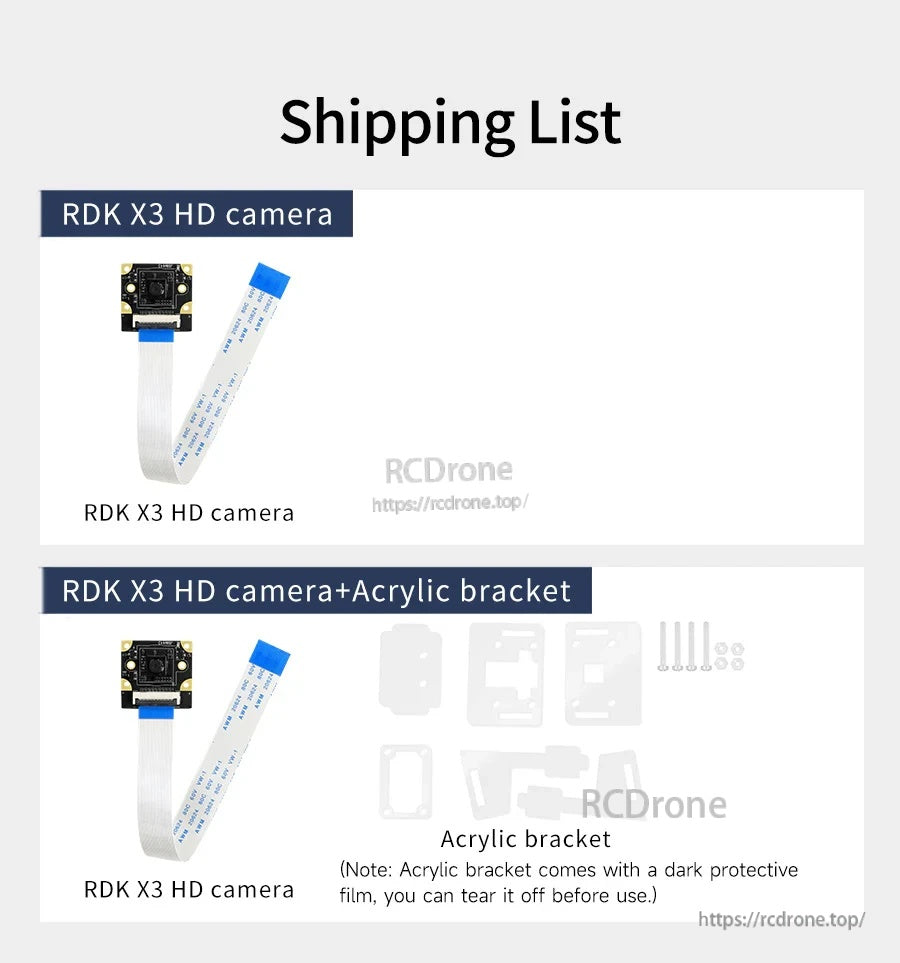

گزینههای بسته شامل ماژول دوربین با کابل ریبون و یک مجموعه براکت اکریلیک اختیاری با پیچ و مهره است.

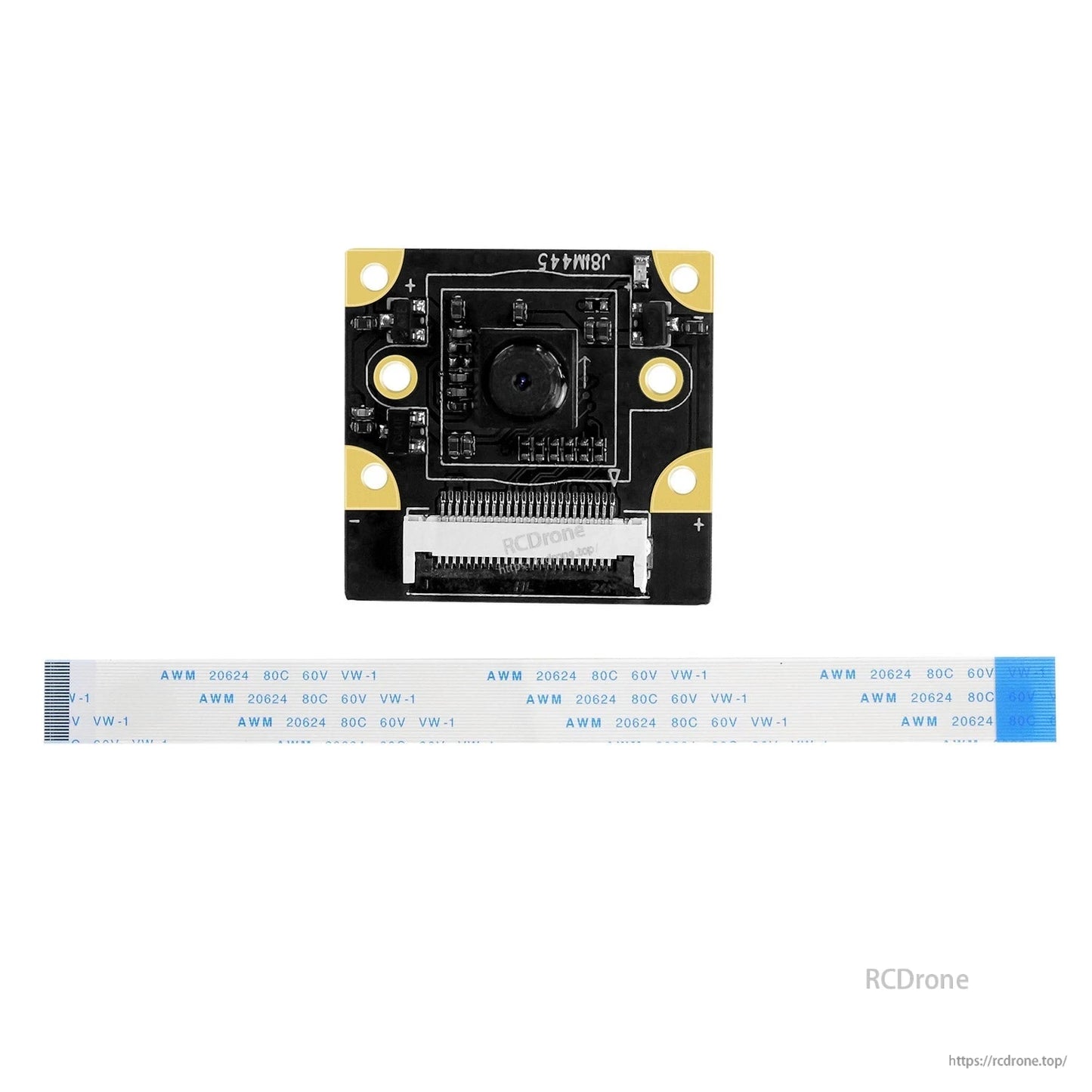

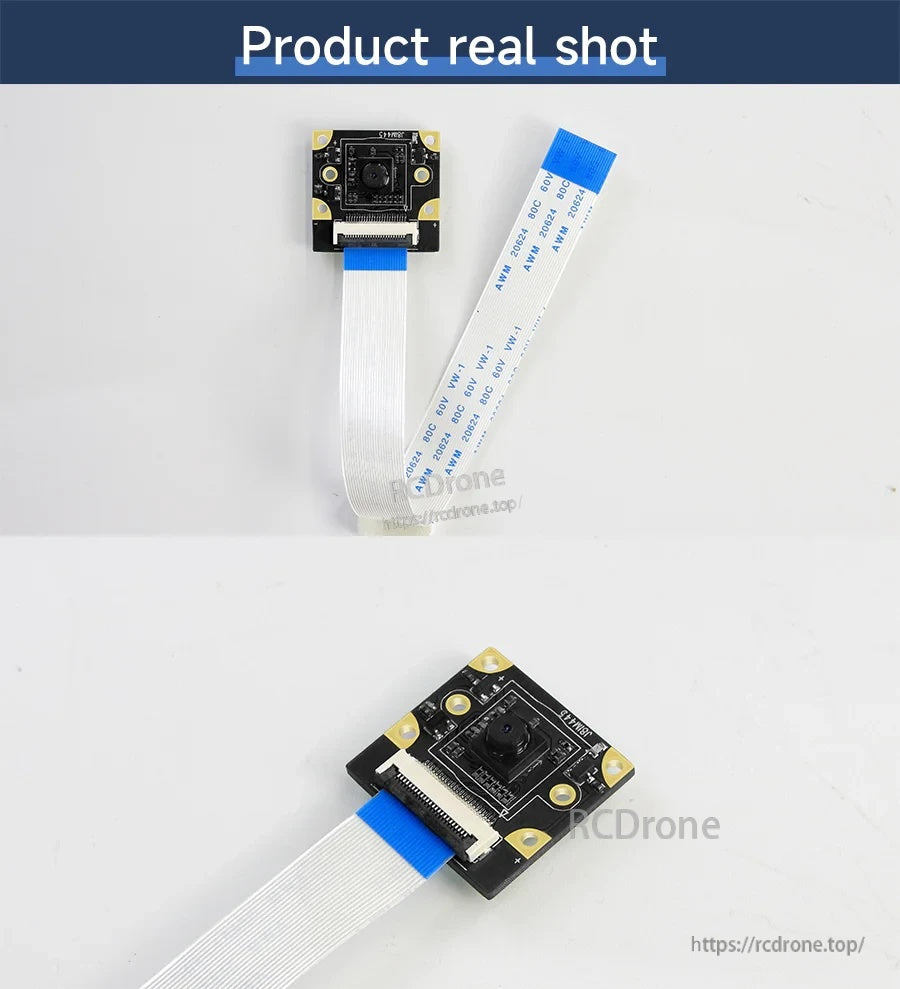

نمای نزدیک، برد دوربین جمع و جور و کابل ریبون CSI 24 پینی همراه برای RDK X3 را نشان میدهد.
