بررسی اجمالی
این برد توسعه حسگر Yahboom پینهای برد کنترلر پشتیبانی شده را به چندین پورت 4 پین PH2.0 تبدیل میکند تا سیمکشی حسگر سریع و مرتب انجام شود. این برد تمام پینهای موجود در برد Micro:bit / Raspberry Pi Pico 2 / Raspberry Pi Pico / Arduino UNO را گسترش میدهد، به طوری که هر پین سیگنال مجاور با VCC و GND جفت شده و یک رابط 4 پین PH2.0 برای اتصال حسگرها از طریق کابل PH2.0 تشکیل میدهد. پینهای سروو نیز برای اتصال سرووها فراهم شدهاند.
این برد برای اکوسیستم حسگر سری Yahboom World of Module طراحی شده و همچنین اعلام شده که از ماژولهای حسگر عمومی Yahboom و سایر ماژولهای حسگر که از رابط مشترک PH2.0 استفاده میکنند، پشتیبانی میکند. برای سوالات پیشفروش و سازگاری، با [email protected].
ویژگیهای کلیدی
- Micro:bit به راحتی به این برد توسعه متصل میشود.
- پشتیبانی از حسگرهای سری World of Module؛ اتصال سریع کابل PH2.0.
- PH2.0 رابط برای جلوگیری مؤثر از اتصال معکوس (رابط ضد معکوس) اتخاذ شده است.
- پشتیبانی از رابط دیجیتال/آنالوگ.
- پشتیبانی از IIC.
- پشتیبانی از PWM.

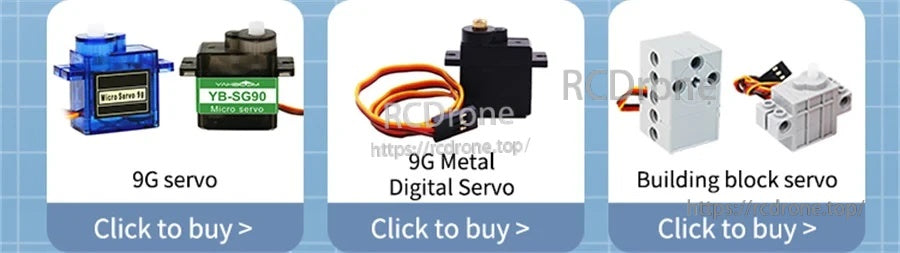

- پینهای سروو از راهاندازی انواع مختلف سرووها پشتیبانی میکنند (نمونههای نشان داده شده: سروو 9G، سروو دیجیتال فلزی 9G، سروو بلوک ساختمانی).
- نیازی به جامپر و لحیمکاری نیست؛ پلاگ و پلی، طراحی شده برای کاهش سیمکشی نامرتب و کاهش احتمال اتصال معکوس و آسیب.
- سازگار با سری Yahboom World of Module و ماژولهای حسگر سری 3 در 1.
- سوراخهای بلوک رزرو شدهاند و میتوانند با بلوکها ترکیب شوند تا اشکال مختلفی ساخته شوند.
- سه برد توسعه حسگر از سه برد مختلف پشتیبانی میکنند (نسخههایی برای Raspberry Pi Pico 2/Pico، Arduino UNO و Micro:bit).
مشخصات
| نوع محصول | برد توسعه سنسور |
| بردهای کنترلر پشتیبانی شده | Micro:bit; Raspberry Pi Pico 2; Raspberry Pi Pico; Arduino UNO |
| فرمت اتصال سنسور | رابط 4 پین PH2.0 (پینهای مجاور با VCC و GND ترکیب شدهاند) |
| رابطهای پشتیبانی شده (ذکر شده) | دیجیتال/آنالوگ; IIC; PWM |
| اتصال سروو | پینهای سروو ارائه شده (برای اتصال سرووها) |
| اتصال ضد معکوس | بله (PH2.0 طراحی ضد اتصال معکوس برای هر دو ماژول و برد توسعه) |
| یکپارچهسازی مکانیکی | سوراخهای آجر رزرو شده |
| یادداشت برنامهنویسی (متن تصویر Pico 2) | برنامهنویسی MicroPython و C/C++ |
کاربردها
- نمونهسازی سریع حسگر و آزمایشها با سیمکشی PH2.0 پلاگ-اند-پلی.

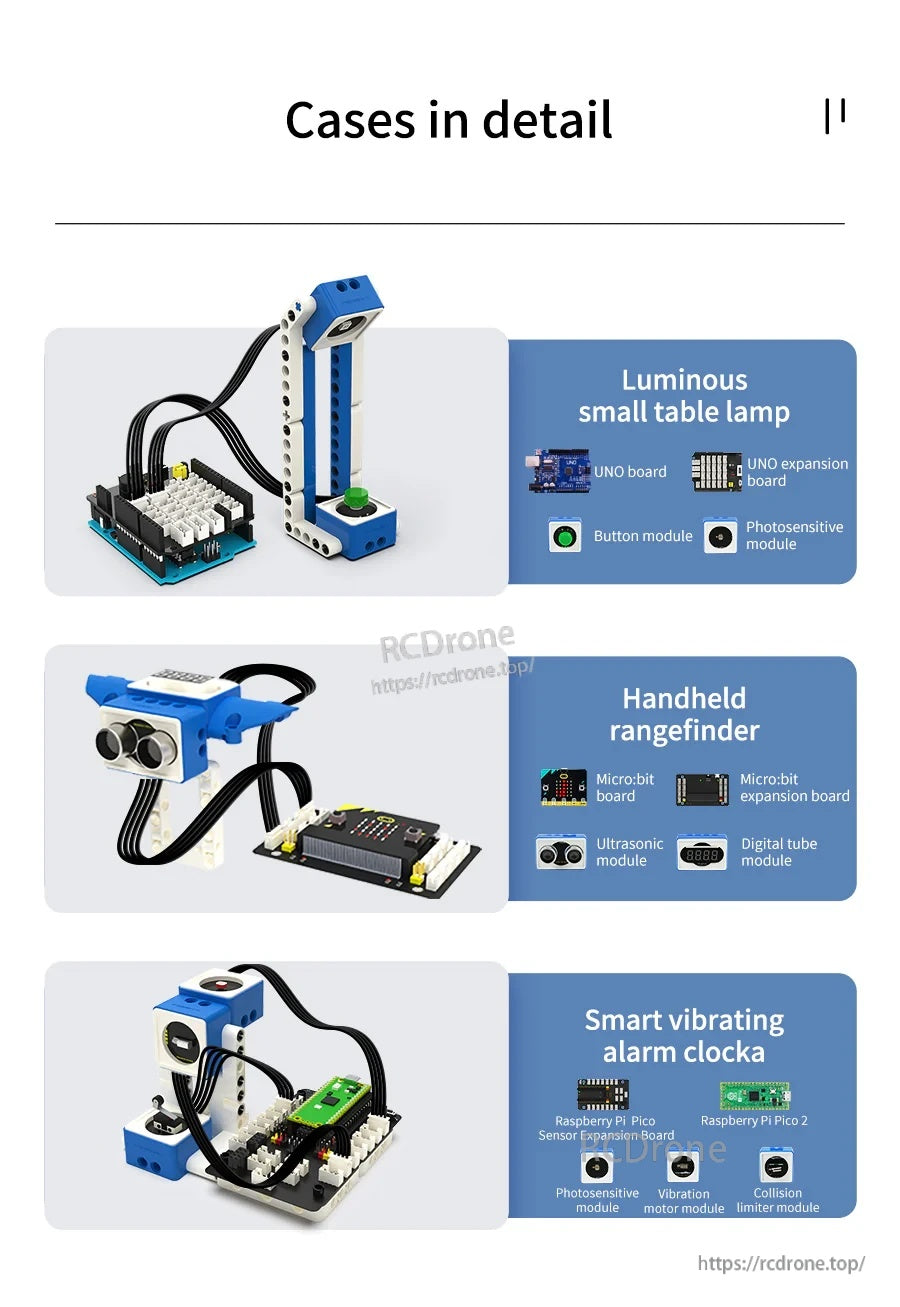

- پروژههای نمونه نشان داده شده: چراغ کوچک رومیزی نورانی (برد UNO + برد توسعه UNO + ماژول دکمه + ماژول حساس به نور)؛ فاصلهسنج دستی (برد Micro:bit + برد توسعه Micro:bit + ماژول اولتراسونیک + ماژول لوله دیجیتال)؛ ساعت زنگدار هوشمند لرزشی (برد توسعه حسگر Raspberry Pi Pico + Raspberry Pi Pico 2 + ماژول حساس به نور + ماژول موتور لرزشی + ماژول محدود کننده برخورد).
دفترچههای راهنما
جزئیات

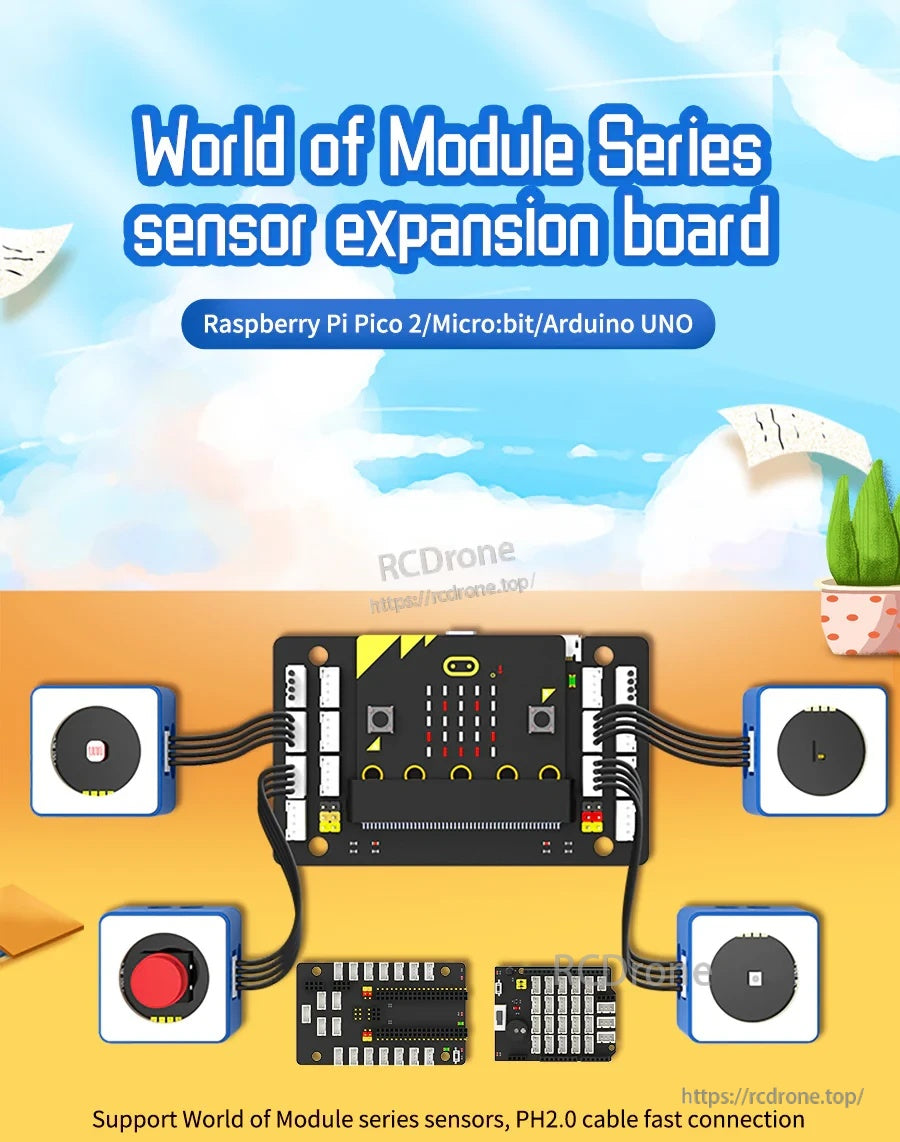

پینهای برد کنترلر خود را به پورتهای مرتب ۴ پین PH2.0 تبدیل کنید تا سیمکشی حسگر بهصورت سریع و آسان انجام شود.

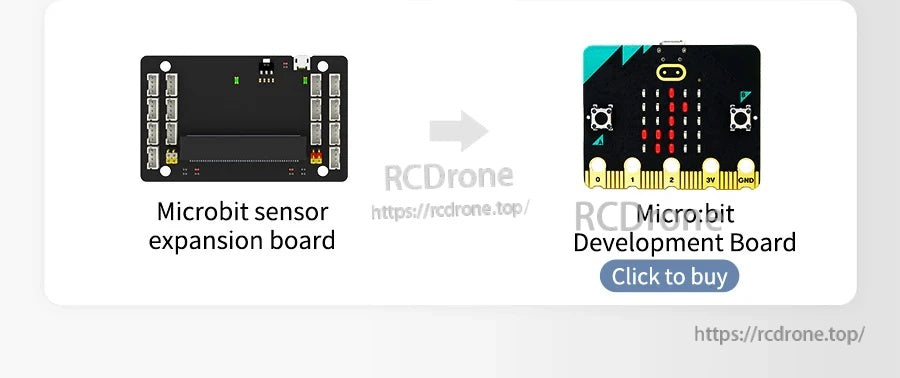

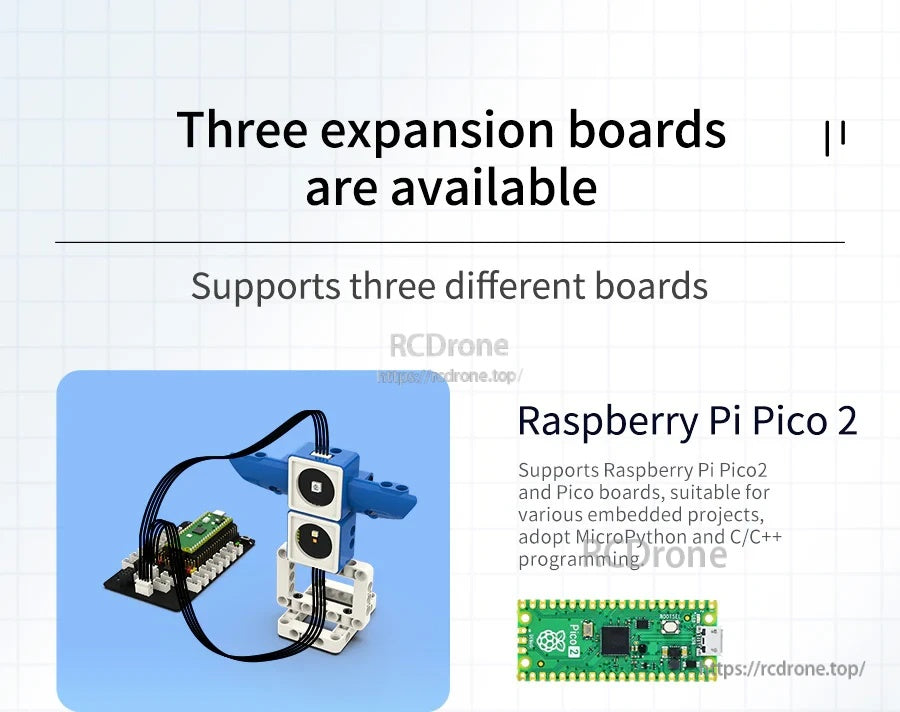

نسخهای را انتخاب کنید که با برد کنترلر شما مطابقت دارد - گزینههای جداگانه برای Pico 2/Pico، Arduino UNO و Micro:bit موجود است.

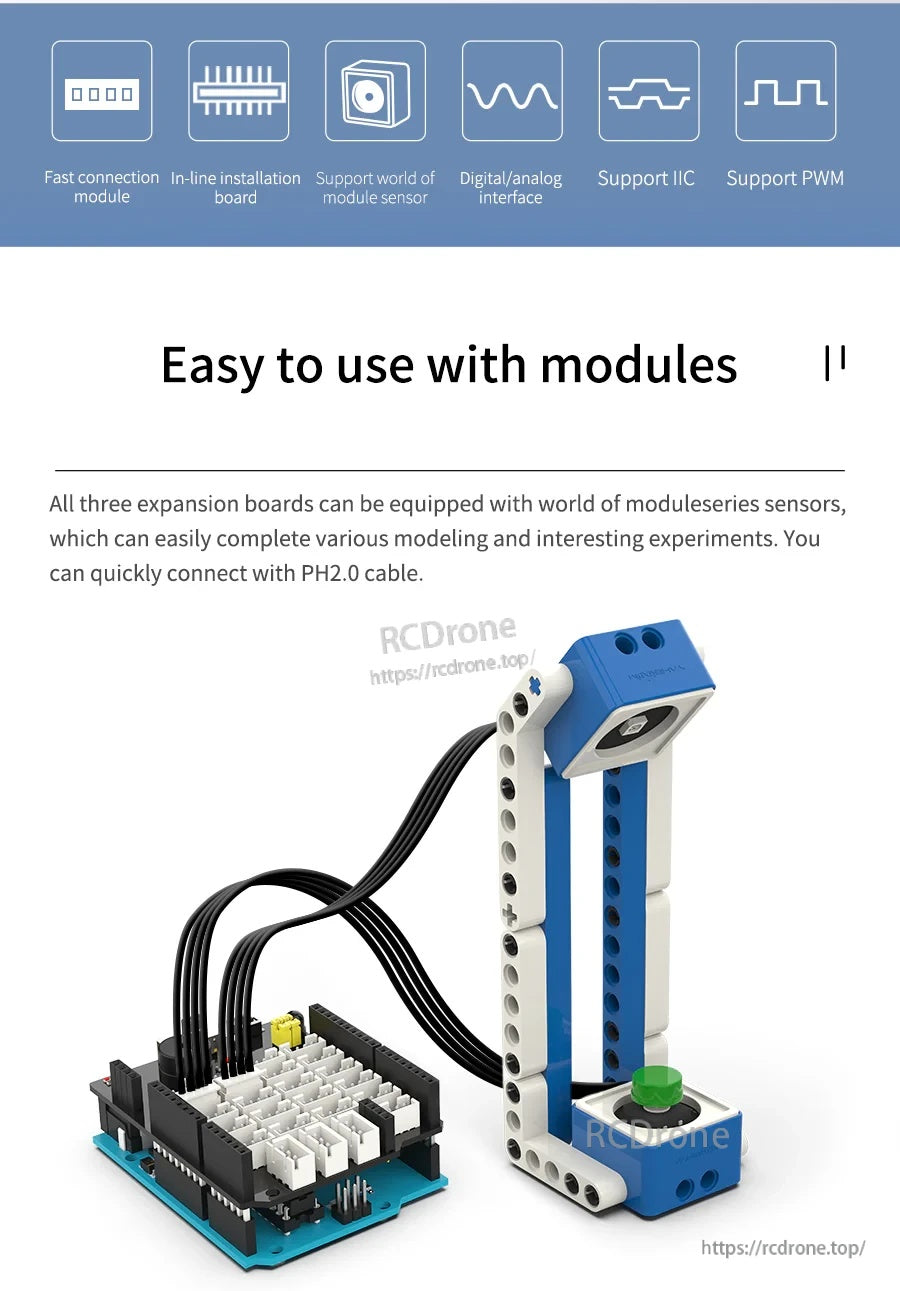

کابلکشی PH2.0 ساختارها را تمیزتر نگه میدارد و از رابطهای معمول مانند دیجیتال/آنالوگ، IIC و PWM پشتیبانی میکند.

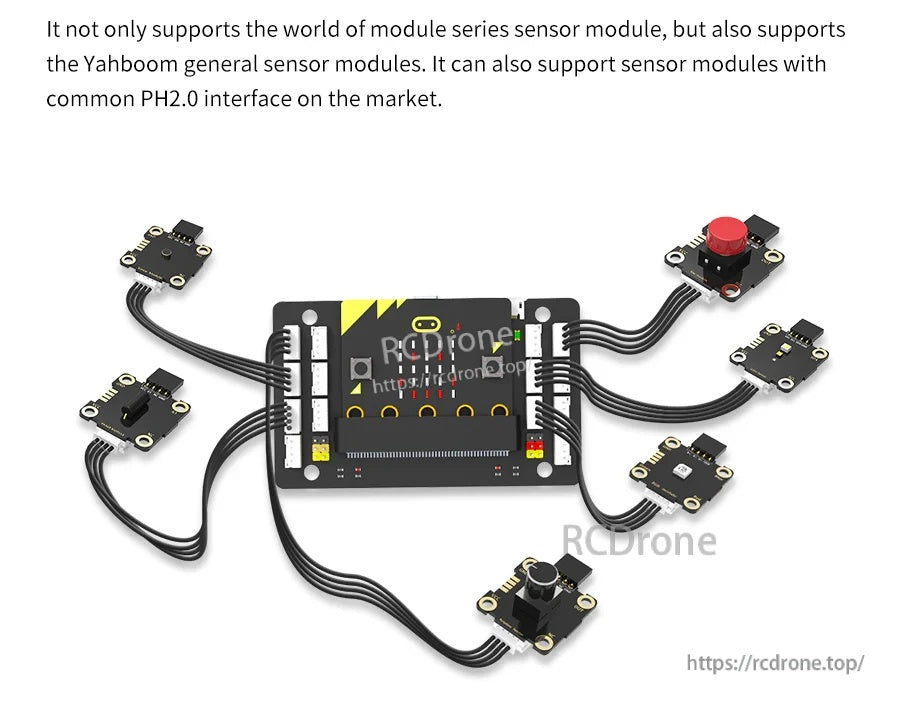

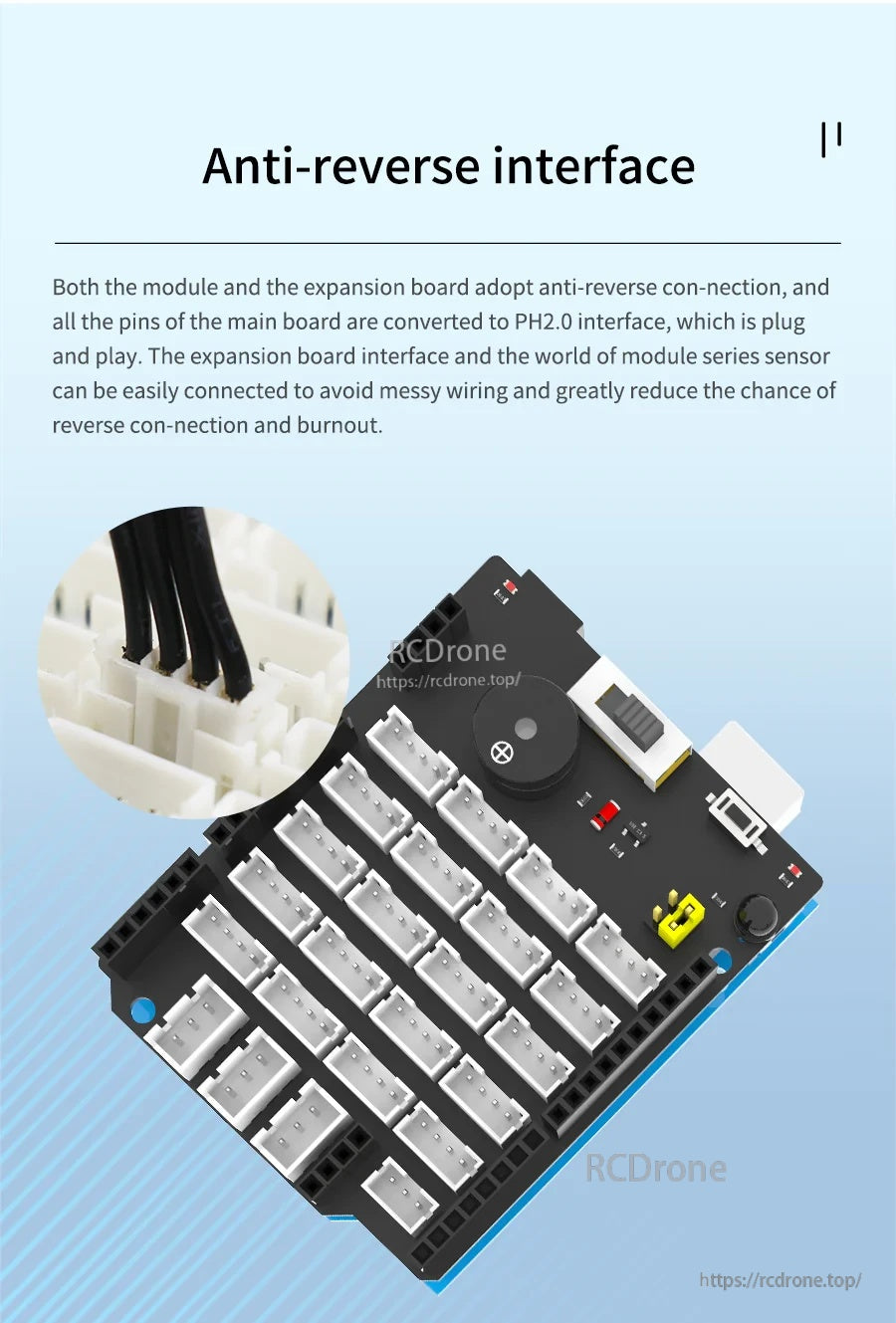

با استفاده از کابلهای استاندارد ۴ پین PH2.0 که برای جلوگیری از اتصالات معکوس طراحی شدهاند، چندین حسگر را بهطور همزمان متصل کنید.

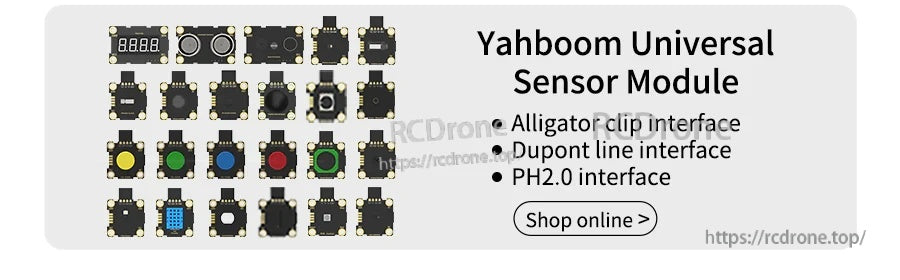

در سراسر اکوسیستم ماژول Yahboom کار میکند، از جمله ماژولهایی که گزینههای سیمکشی گیره تمساح یا Dupont را نیز ارائه میدهند.

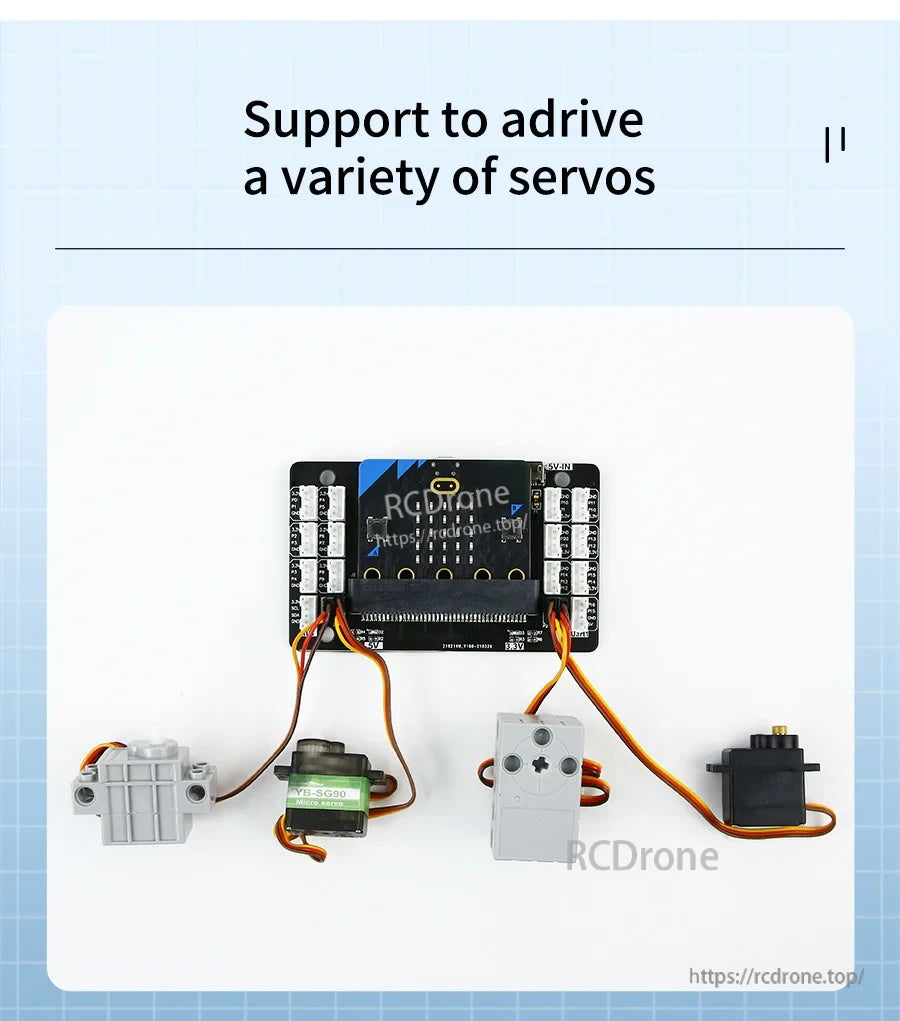

سربرگهای سروو اختصاصی، تغذیه و کنترل سرووهای معمولی را از همان برد توسعه آسان میکند.
بدون نیاز به جامپر یا لحیمکاری—ماژولها بهطور مستقیم متصل میشوند تا نمونههای اولیه سریعتر جمع شوند.
ایدههای پروژه شامل نورپردازی، اندازهگیری فاصله و ساخت هشدار با استفاده از بردها و ماژولهای کنترلکننده مختلف است.
اتصالات PH2.0 کلیدی به کاهش اشتباهات سیمکشی کمک میکنند و از اجزا در طول استفاده مکرر در کلاس یا آزمایشگاه محافظت میکنند.

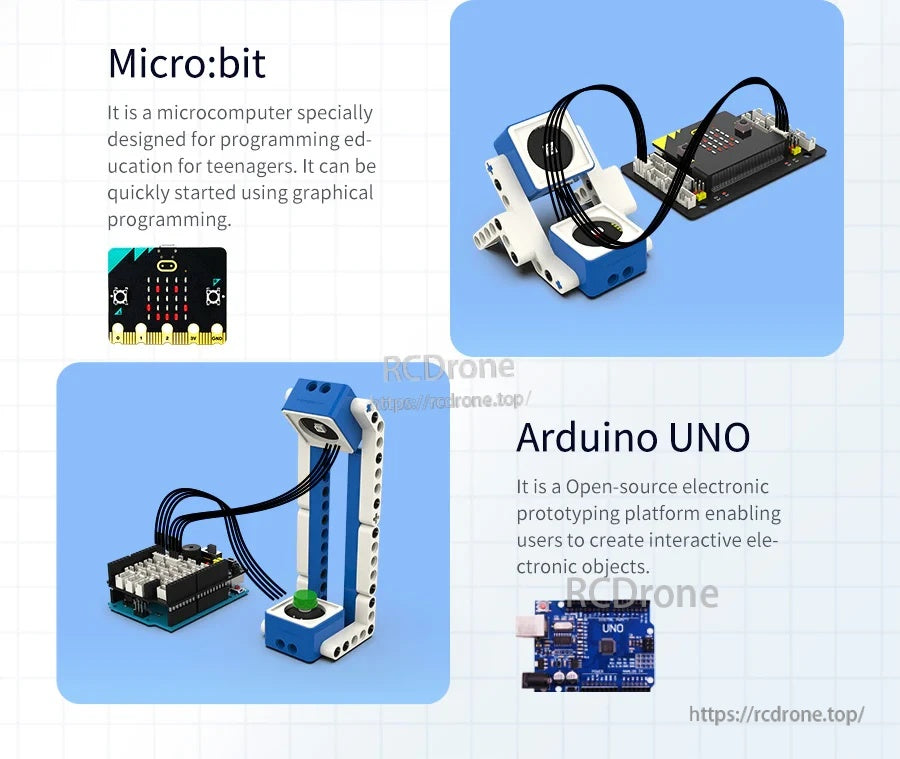

رویکرد ماژول PH2.0 مشابه از پروژههای Micro:bit مناسب برای مبتدیان تا نمونهسازی Arduino UNO مقیاسپذیر است.

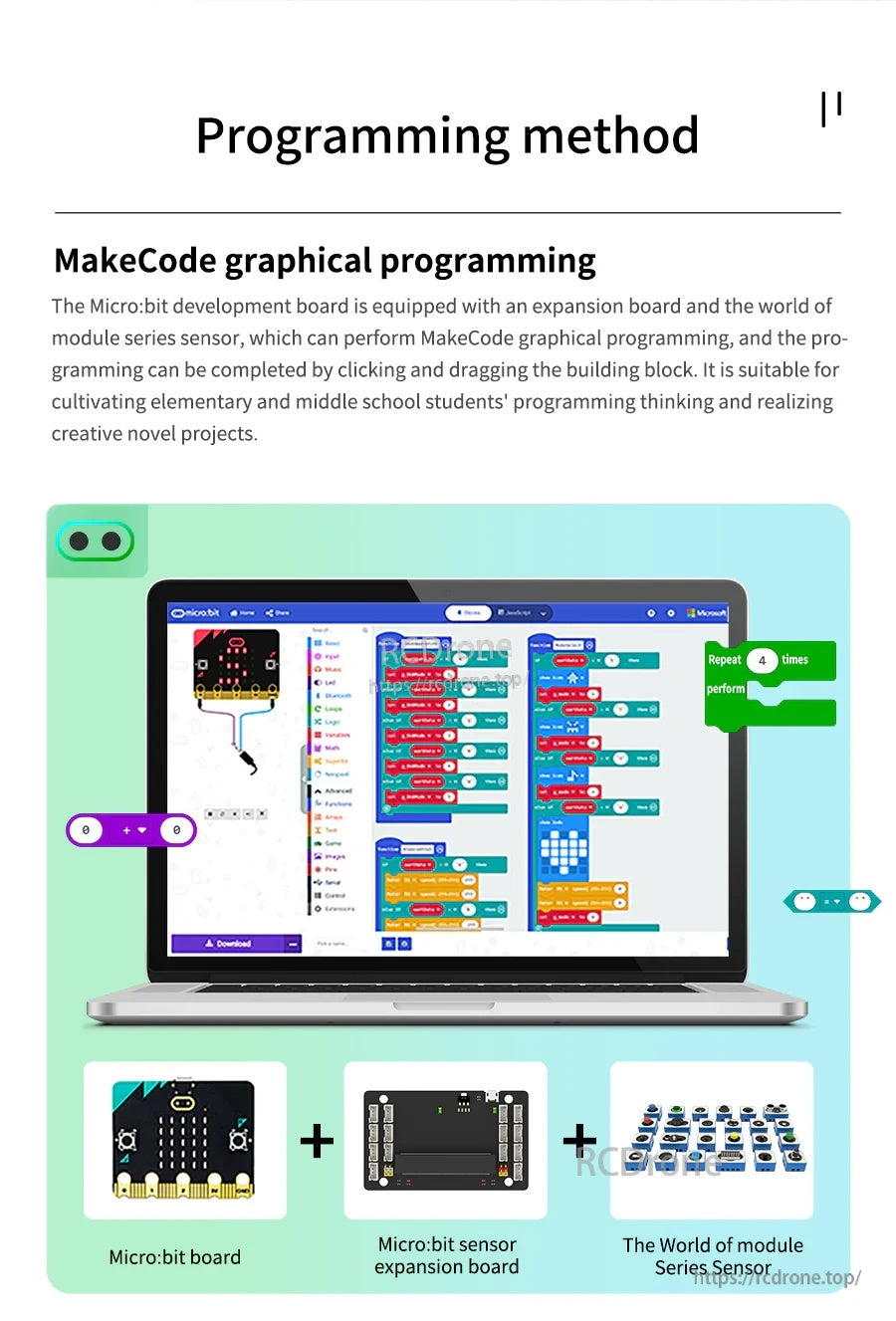

پروژههای Micro:bit میتوانند در MakeCode با برنامهنویسی بلوکی ساده و اتصالات سریع PH2.0 ساخته شوند.

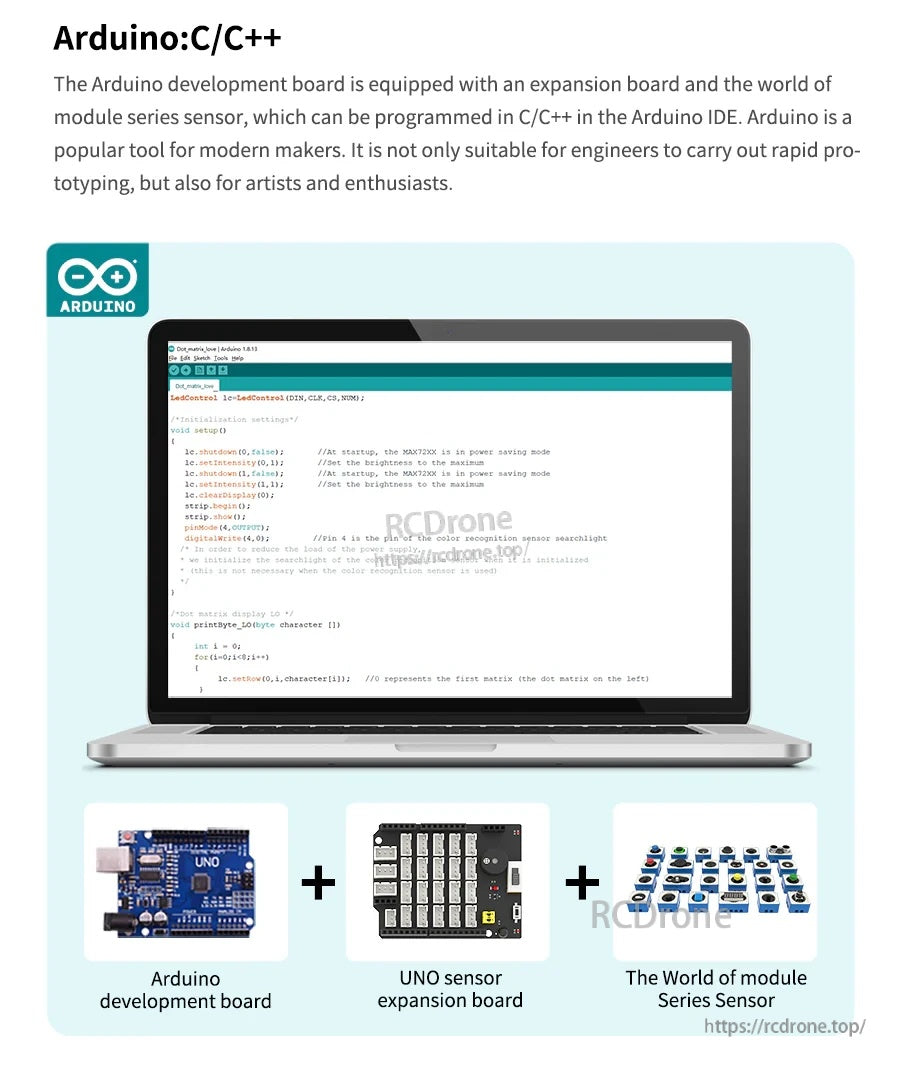

تنظیمات Arduino UNO میتوانند در C/C++ برنامهنویسی شوند در حالی که اتصالات سنسور از طریق پورتهای PH2.0 ثابت نگه داشته میشوند.

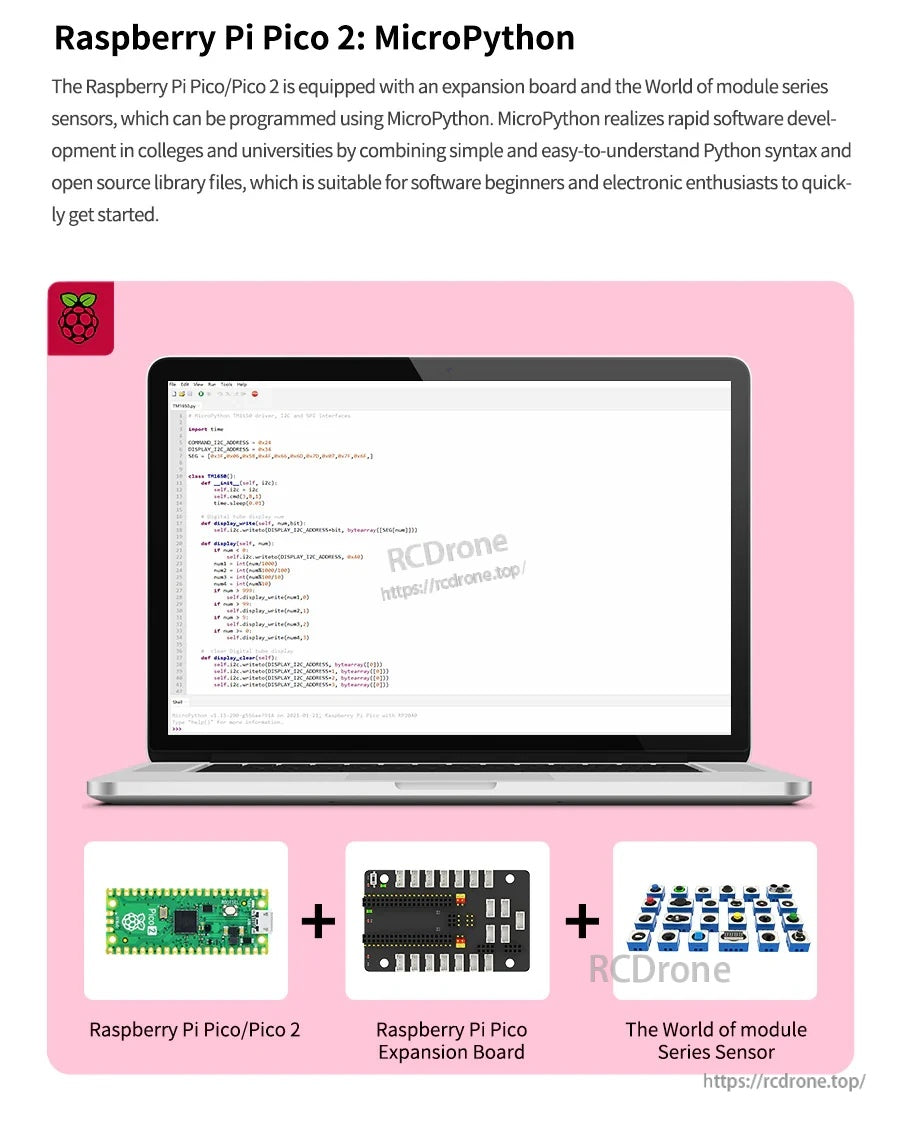

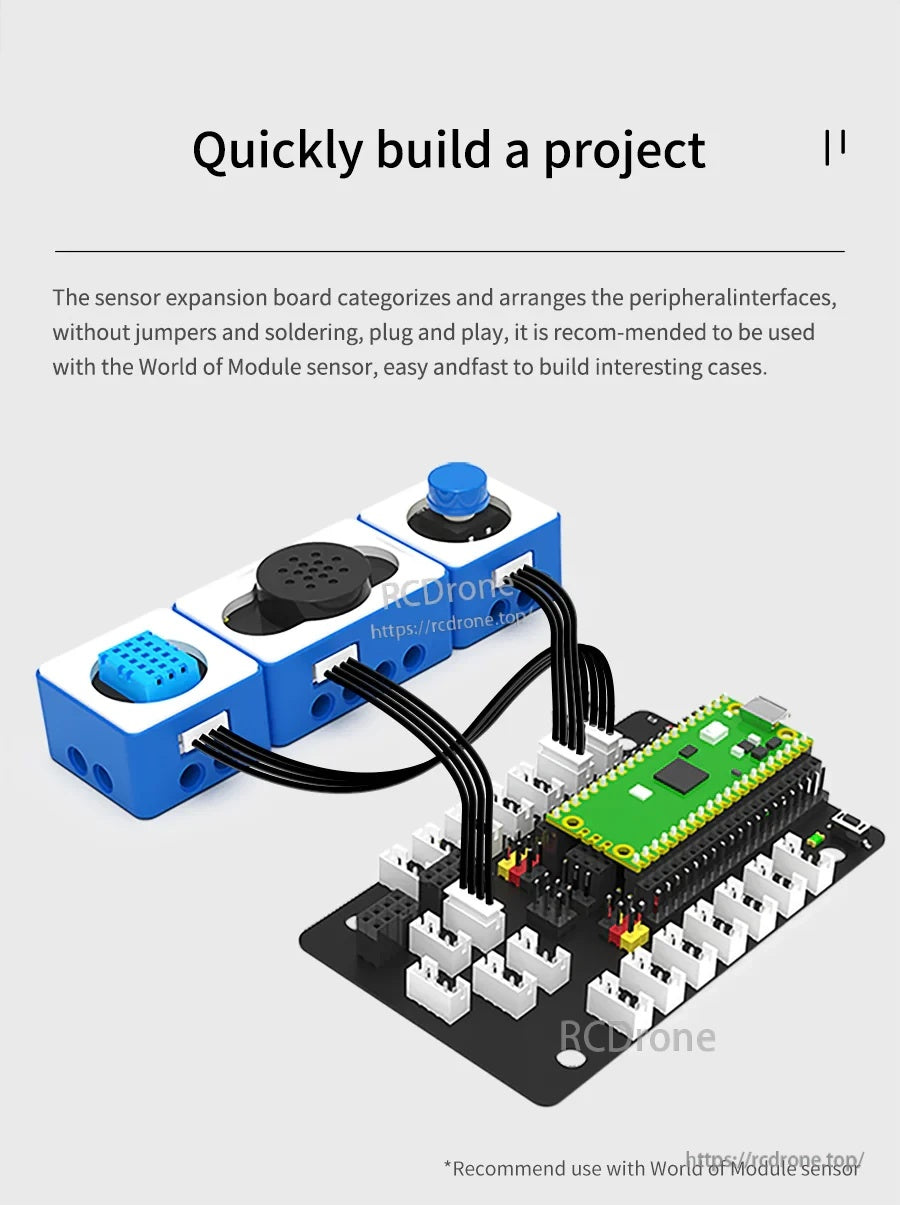

Raspberry Pi Pico/Pico 2 با یک برد توسعه سنسور و سنسورهای سری World of Module برای آزمایشهای مبتنی بر MicroPython جفت میشود.

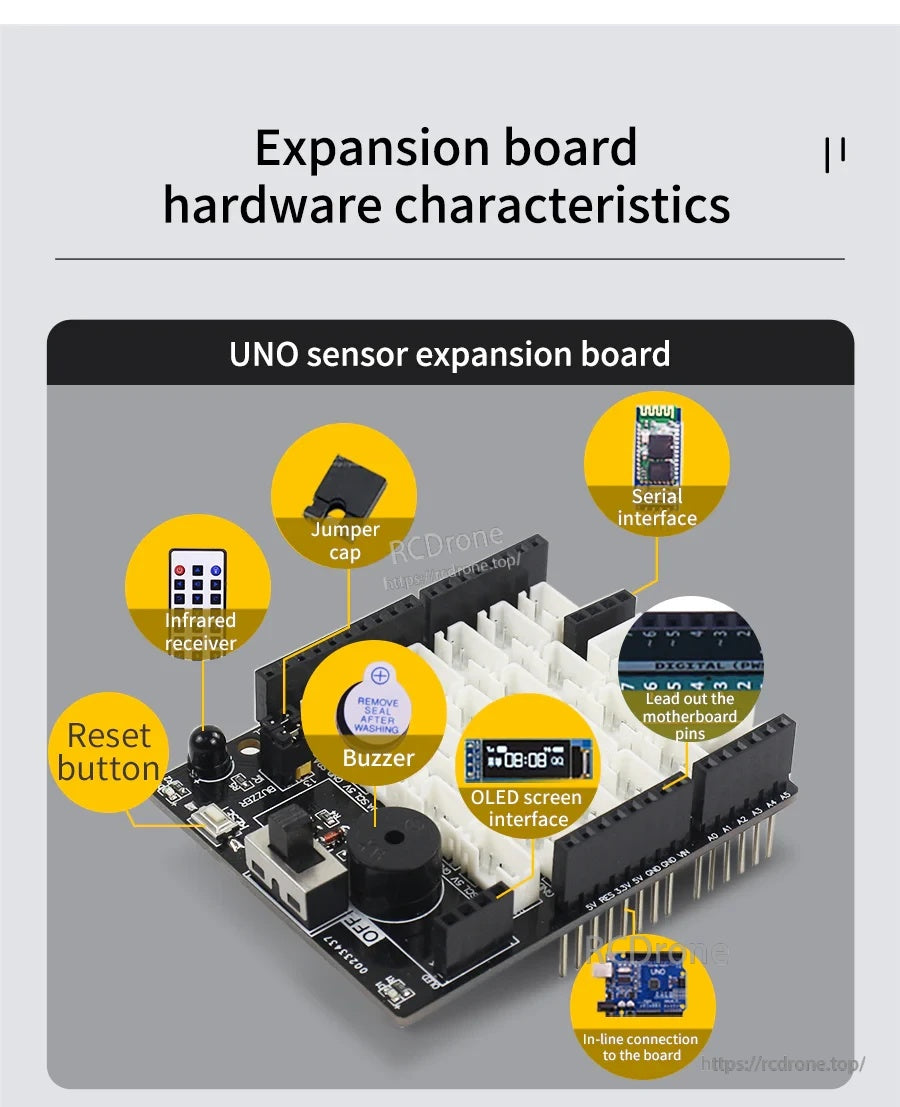

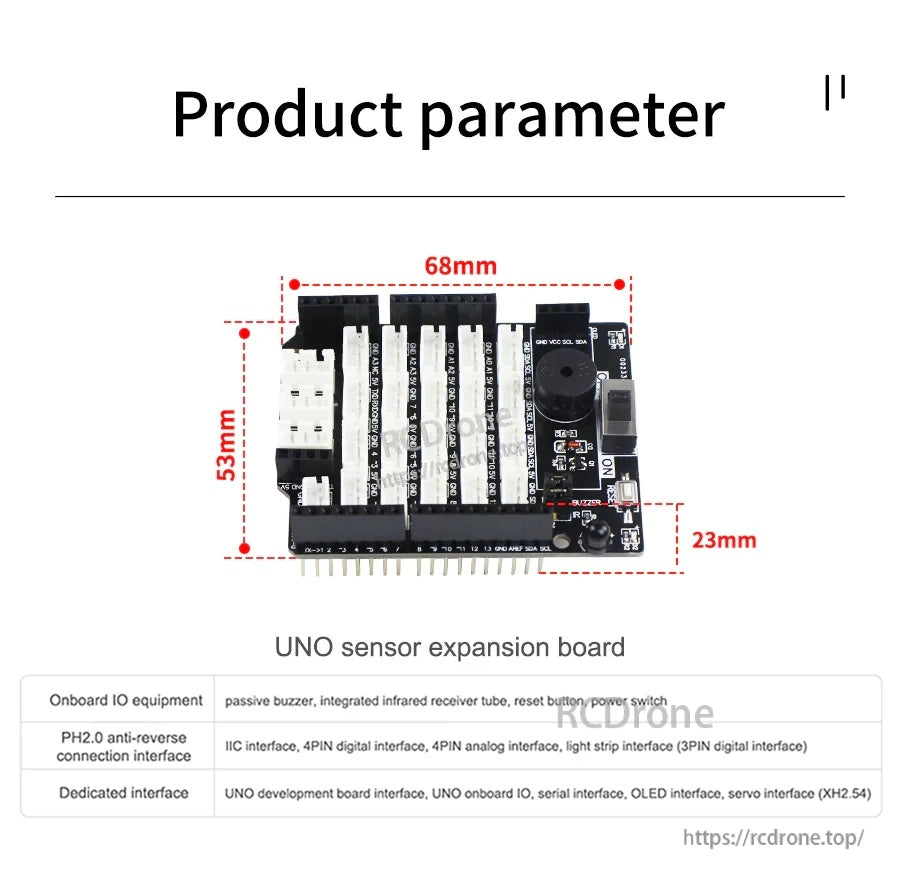

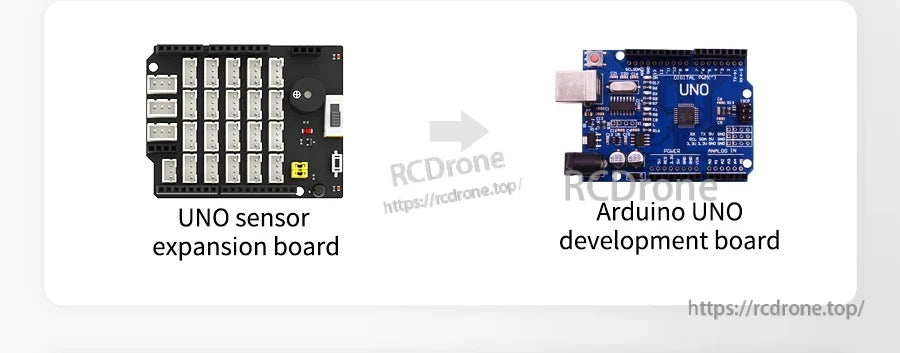

برد توسعه سنسور UNO اتصالات سنسور آسان را به همراه دکمه تنظیم مجدد، بیزر و گیرنده مادون قرمز اضافه میکند.

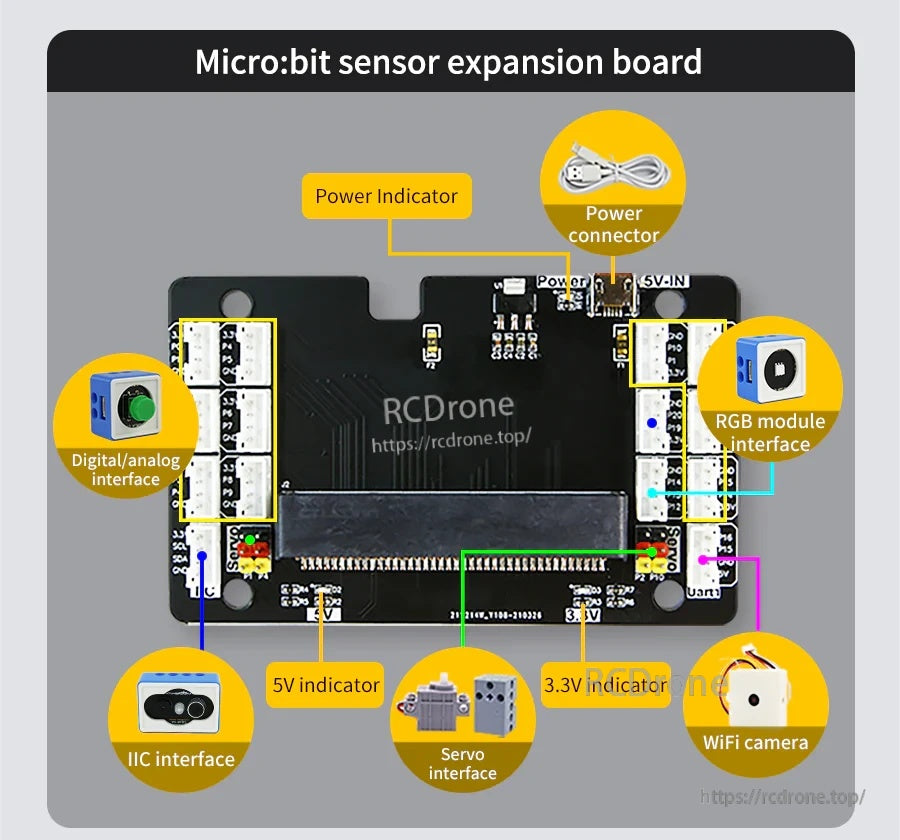

برد توسعه سنسور Micro:bit رابطهای برچسبگذاری شده برای ماژولهای IIC، سروو، RGB، بهعلاوه نشانگرهای 3.3V/5V و یک کانکتور برق را فراهم میکند.

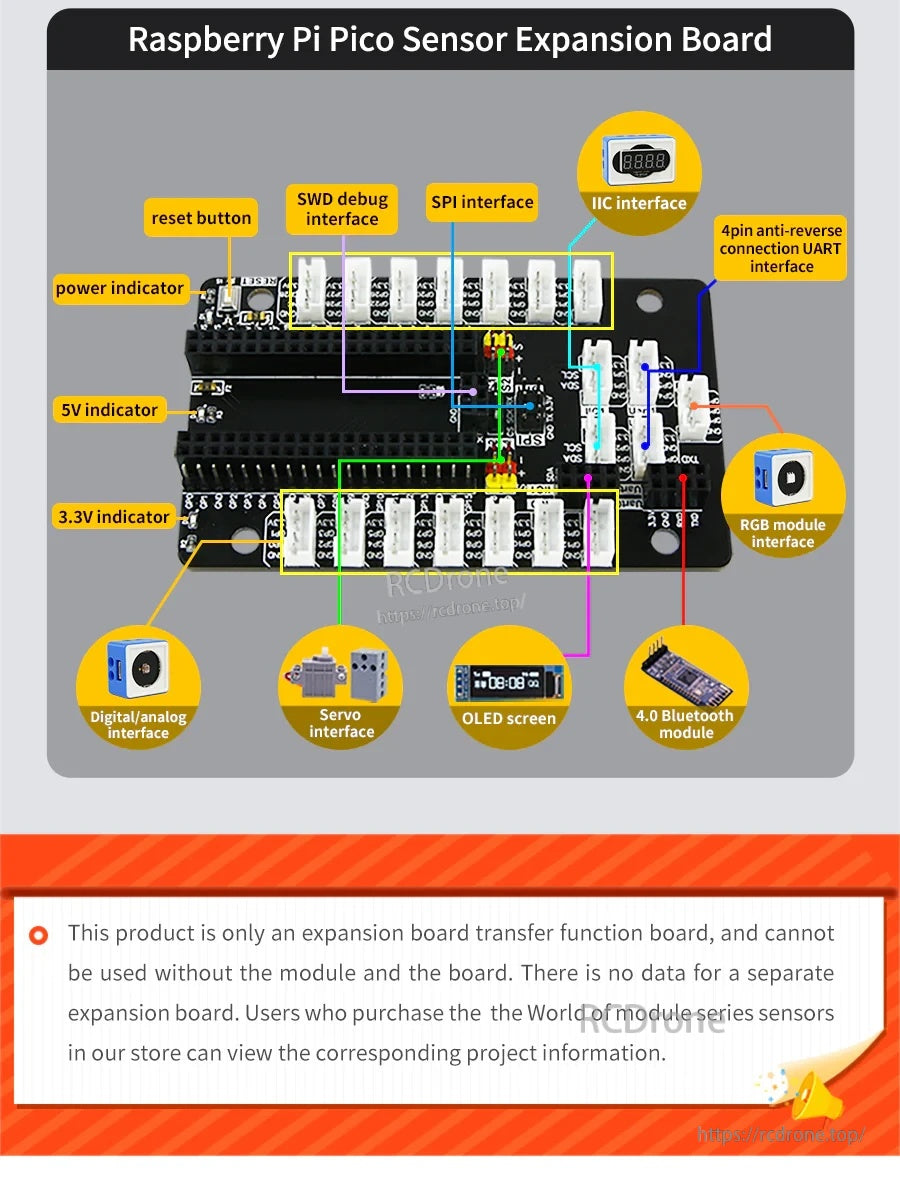

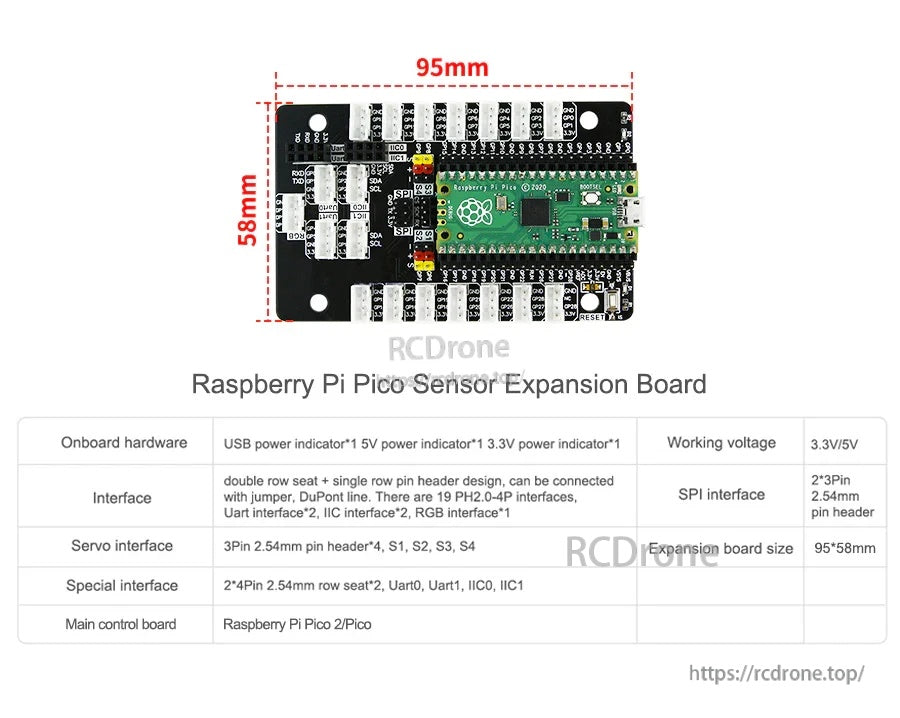

این برد توسعه سنسور Raspberry Pi Pico، IIC، SPI، UART و چندین پورت سنسور/سروو را برای سیمکشی سادهتر ماژولهایی مانند OLED، RGB و بلوتوث فراهم میکند.

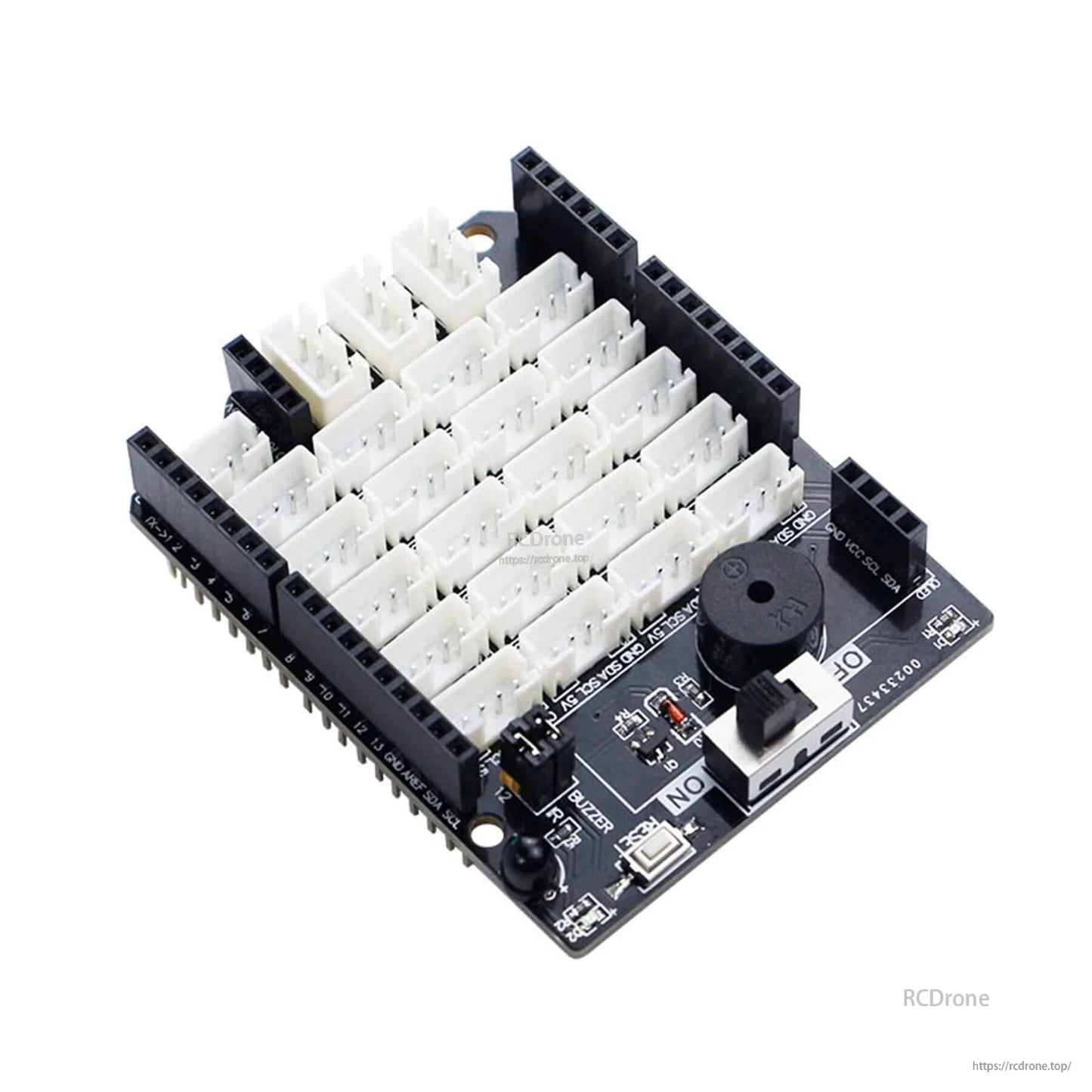

برد توسعه سنسور UNO پورتهای ضد معکوس PH2.0 و رابطهای اختصاصی IIC، دیجیتال/آنالوگ، OLED و سروو را برای سیمکشی تمیزتر ماژولها اضافه میکند.

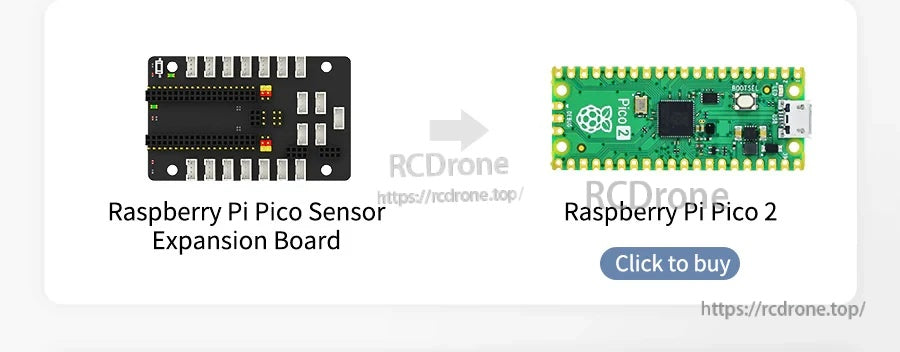

برد توسعه سنسور چندین پورت 4 پین PH2.0 را در اطراف Raspberry Pi Pico برای سیمکشی سادهتر سنسورها و ماژولها اضافه میکند.

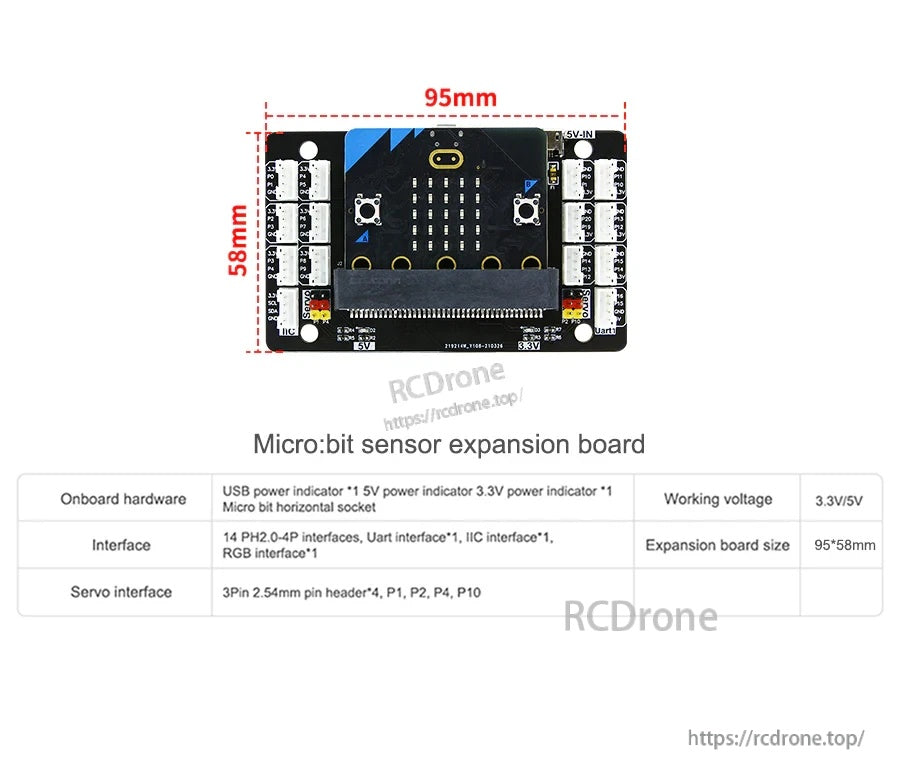

این برد توسعه سنسور Micro:bit، 14 پورت PH2.0-4P بهعلاوه اتصالات UART و IIC را اضافه میکند، با نشانگرهای وضعیت 3.3V/5V برای سیمکشی آسانتر.
