برد توسعه چندکاره Yahboom Super:bit 2.0 برای BBC micro:bit کنترل موتور/سروو/سنسور
برد توسعه چندکاره Yahboom Super:bit 2.0 برای BBC micro:bit کنترل موتور/سروو/سنسور
yahboom
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
برد گسترش Yahboom Super:bit 2.0 یک برد گسترش چندمنظوره برای BBC micro:bit, است که با طراحی متقارن محور مرکزی و سوراخهای نصب بلوکهای ساختمانی برای پروژههای رباتیک و STEM طراحی شده است. این برد شامل یک سوکت برد micro:bit، رابطهای درایو موتور/سروو، پورتهای گسترش حسگر، چراغهای RGB و بیزر onboard، و همچنین گزینههای متعدد تأمین انرژی از جمله یک سوکت باتری 18650 و تأمین انرژی Micro USB میباشد.
ویژگیهای کلیدی
- طراحی متقارن محور مرکزی برای ساخت مدلهای راحت (e.g. ، ساختارهای خودرو و ربات بیونیک).
- قابلیت درایو چندکاناله: کنترل مستقل موتور 4 کاناله و کنترل سروو 8 کاناله.
- دستگاههای onboard: 4 چراغ RGB قابل برنامهریزی و بیزر غیرفعال.
- اتصالات گسترش: پورتهای IO خط DuPont 17 پین و چندین رابط ماژول PH2.0 (شامل I2C و سریال).
- روشهای تأمین برق متعدد: پورت تأمین برق میکرو USB, تأمین برق با باتری لیتیوم 18650 (با مدار شارژ داخلی)، و پورت تأمین برق خارجی 3–5V (مثال نشان داده شده با جعبه باتری 2x AAA).
- طرحهای حفاظتی ذکر شده: حفاظت در برابر اتصال معکوس، حفاظت در برابر ولتاژ پایین، و حفاظت در برابر جریان بیش از حد.
- پشتیبانی برنامهنویسی نشان داده شده: برنامهنویسی گرافیکی MakeCode و برنامهنویسی Python.

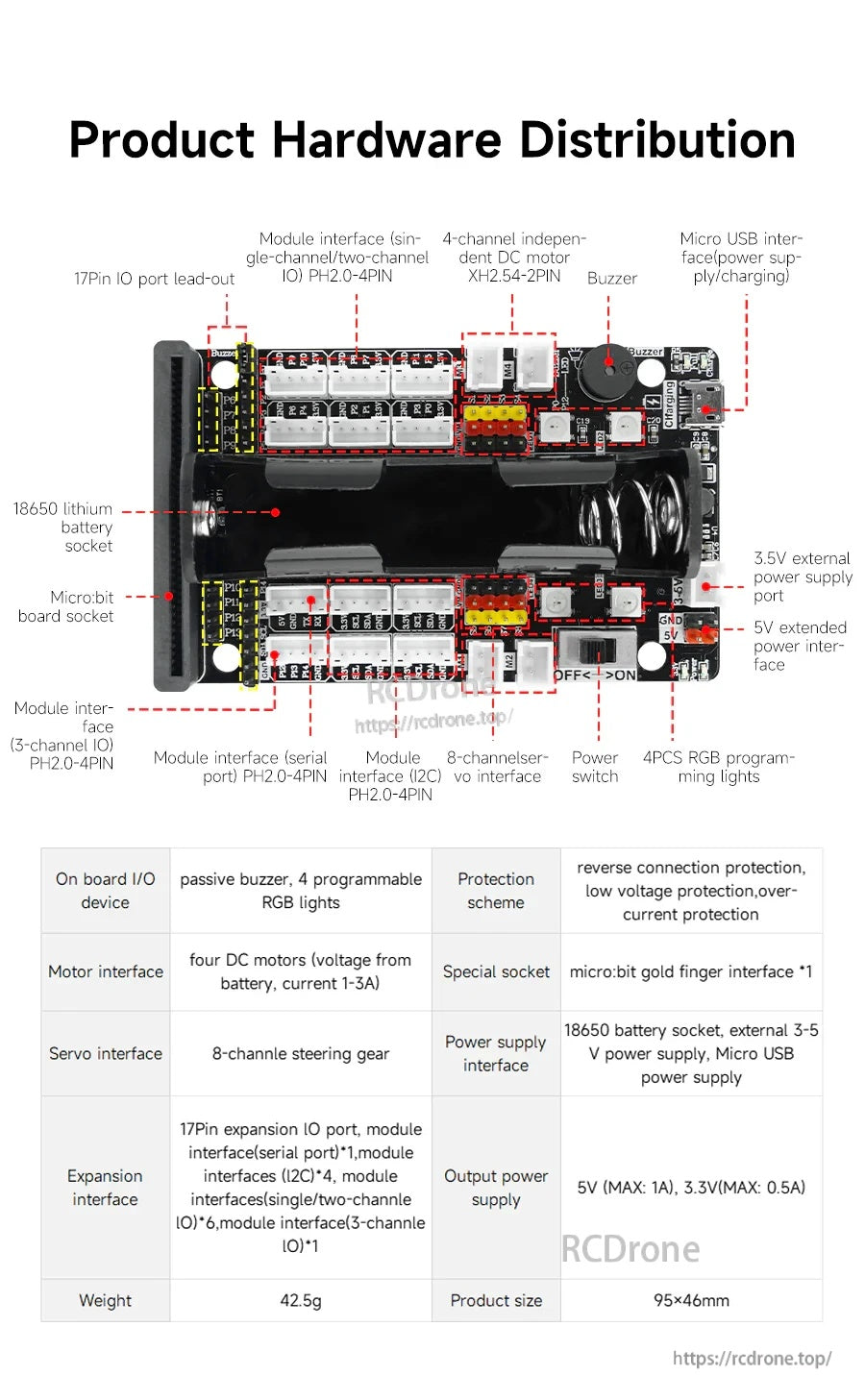

مشخصات
| مدل | Super:bit 2.0 |
| کنترلر سازگار | BBC micro:bit (سوکت برد micro:bit؛ برد micro:bit شامل نمیشود) |
| دستگاههای I/O داخلی | بزرگگو passive; 4 چراغ RGB قابل برنامهریزی |
| رابطهای موتور | موتور DC مستقل 4 کاناله (XH2.54-2PIN) |
| یادداشت رابط موتور | چهار موتور DC (ولتاژ از باتری؛ جریان 1–3A) |
| رابطهای سرو | گیربکس 8 کاناله |
| رابطهای I2C | 4 |
| خروجی IO 17 پین | پورت گسترش IO 17 پین |
| رابطهای ماژول (PH2.0-4PIN) | پورت سریال x1; I2C x4; ورودی/خروجی تک/دو کاناله x6; ورودی/خروجی سه کاناله x1 |
| رابطهای حسگر اتصال معکوس | 12 |
| رابطهای منبع تغذیه | سوکت باتری 18650; منبع تغذیه خارجی 3–5V; منبع تغذیه Micro USB |
| رابط Micro USB | منبع تغذیه / شارژ |
| کانکتور برق خارجی (3–5V) | XH2.54 |
| کانکتورهای موتور (M1–M4) | XH2.54 |
| پورت حسگر | PH2.0 |
| منبع تغذیه خروجی | 5V (حداکثر: 1A)، 3.3V (حداکثر: 0.5A) |
| طرح حفاظت | حفاظت در برابر اتصال معکوس؛ حفاظت در برابر ولتاژ پایین؛ حفاظت در برابر جریان بیش از حد |
| وزن | 42.5 گرم |
| اندازه محصول | 95 x 46 میلیمتر |
کاربردها
- ساخت رباتهای BBC micro:bit که نیاز به کنترل موتور DC چند کاناله و سروو دارند
- ساختارهای STEM سازگار با بلوکهای ساخت (e.g. ، خودروها، آسیابهای بادی، مدلهای ربات بیونیک)
- آزمایشهای مبتنی بر حسگر با استفاده از PH2.0 ماژول (نمونههای نشان داده شده شامل: پتانسیومتر، راکر، سنسور مادون قرمز انسانی، دما & رطوبت، تشخیص مادون قرمز، سنسور حساس به نور، سنسور اولتراسونیک، سنسور شناسایی رنگ)
راهنماها / منابع

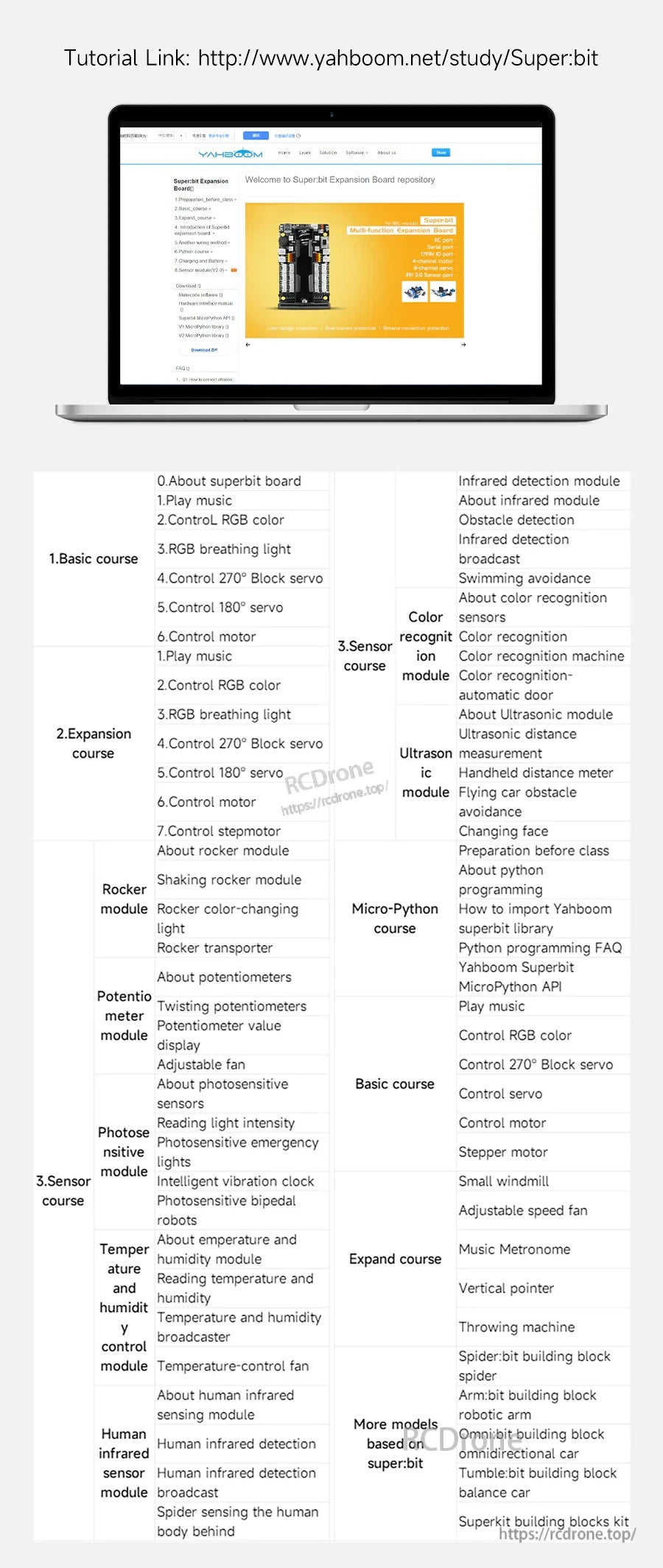

لینک آموزش: https://www.yahboom.net/study/Super:bit
برای سوالات مربوط به سازگاری پیشفروش (موتورها/سروها/سنسورها، سیمکشی، گزینههای قدرت) یا کمکهای پس از فروش، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید [email protected].
جزئیات

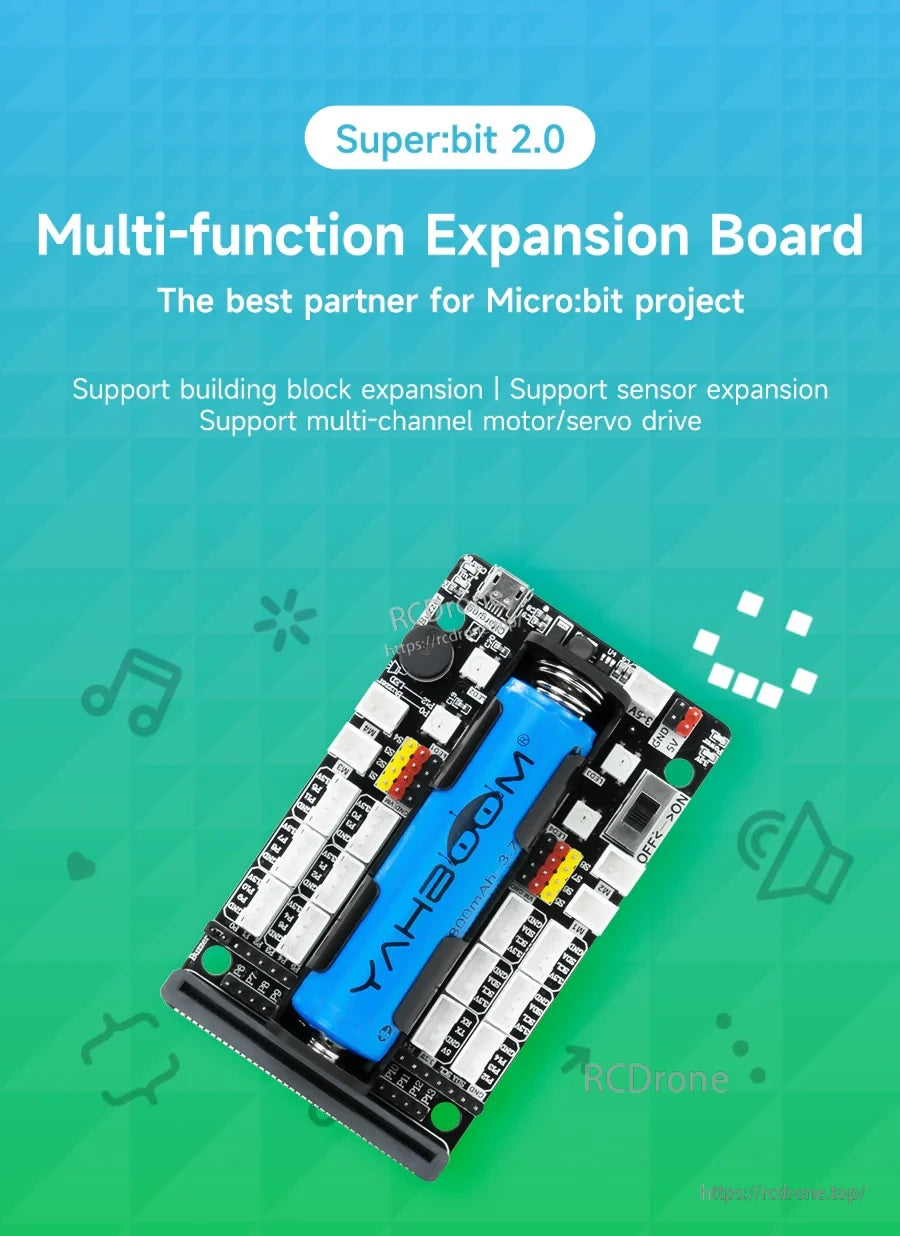

Super:bit 2.0 یک میکرو:بت BBC را به یک کنترلر رباتیک عملی با اتصالات موتور، سرو و سنسور تبدیل میکند.

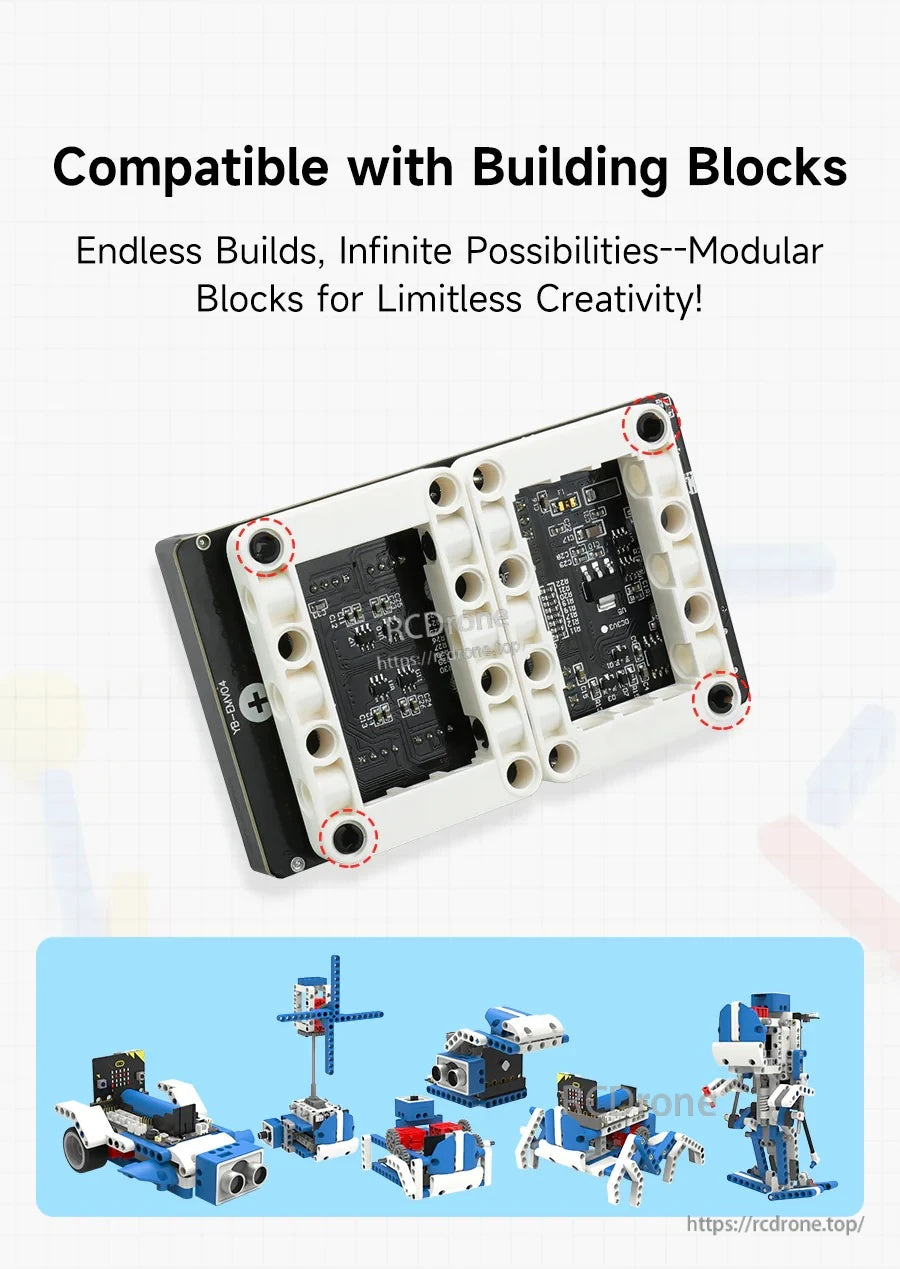

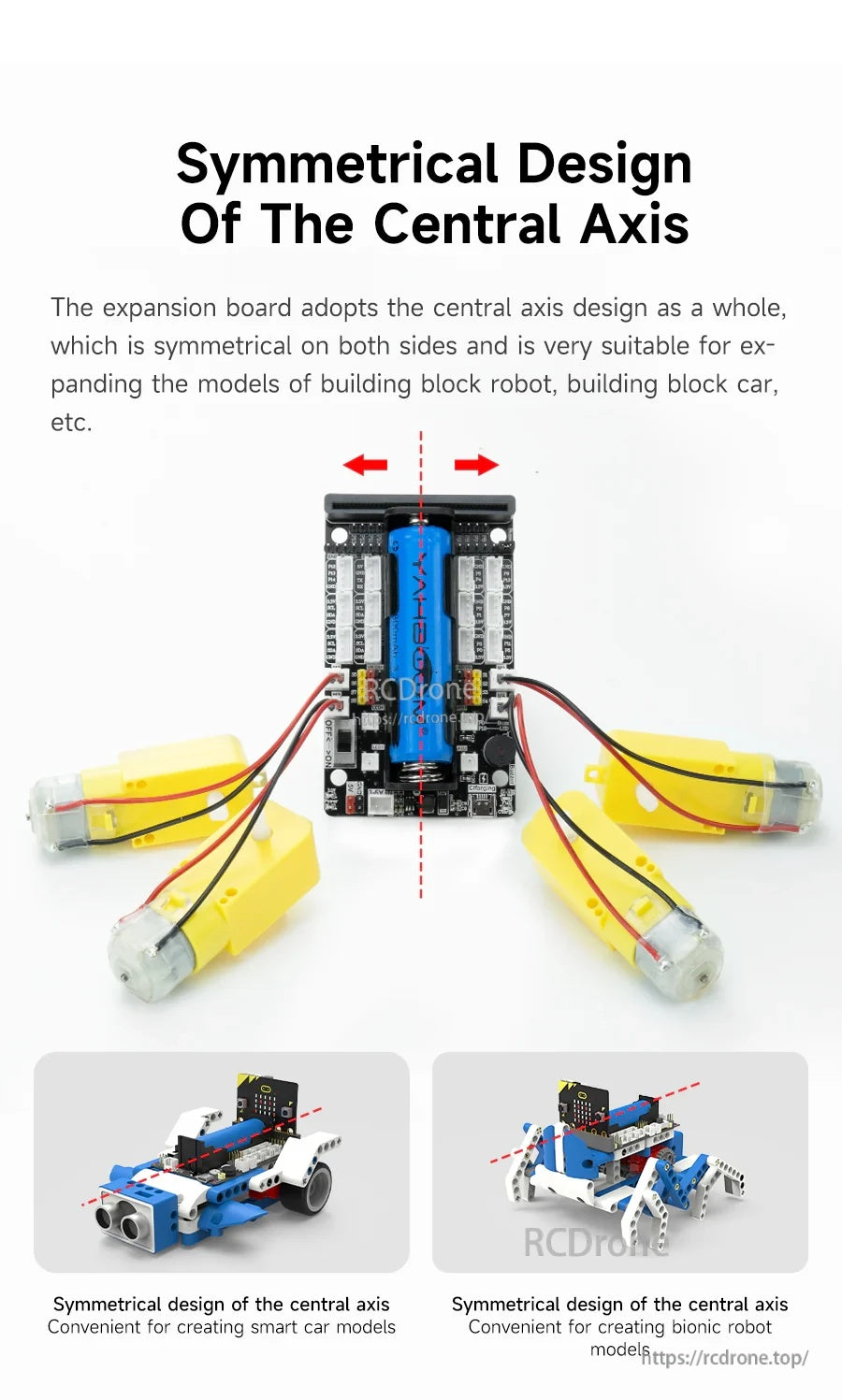

چیدمان محور مرکزی و سوراخهای نصب، ادغام آن را در خودروهای سبک بلوکسازی و فریمهای ربات آسان میکند.

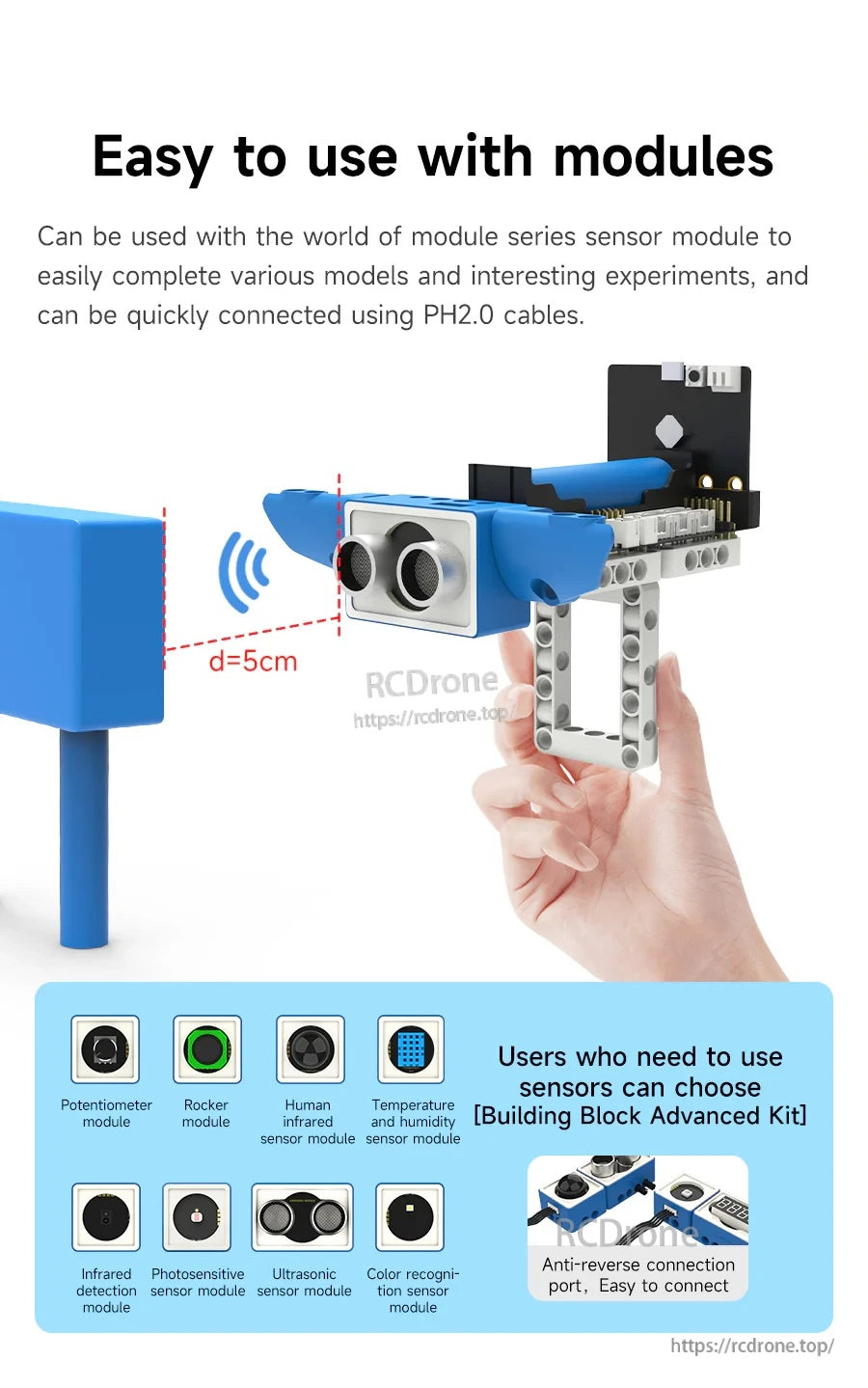

پورتهای ماژول PH2.0 افزودن سنسورهایی مانند فاصله، نور، دما و سایر ماژولهای کلاسی را ساده میکند.

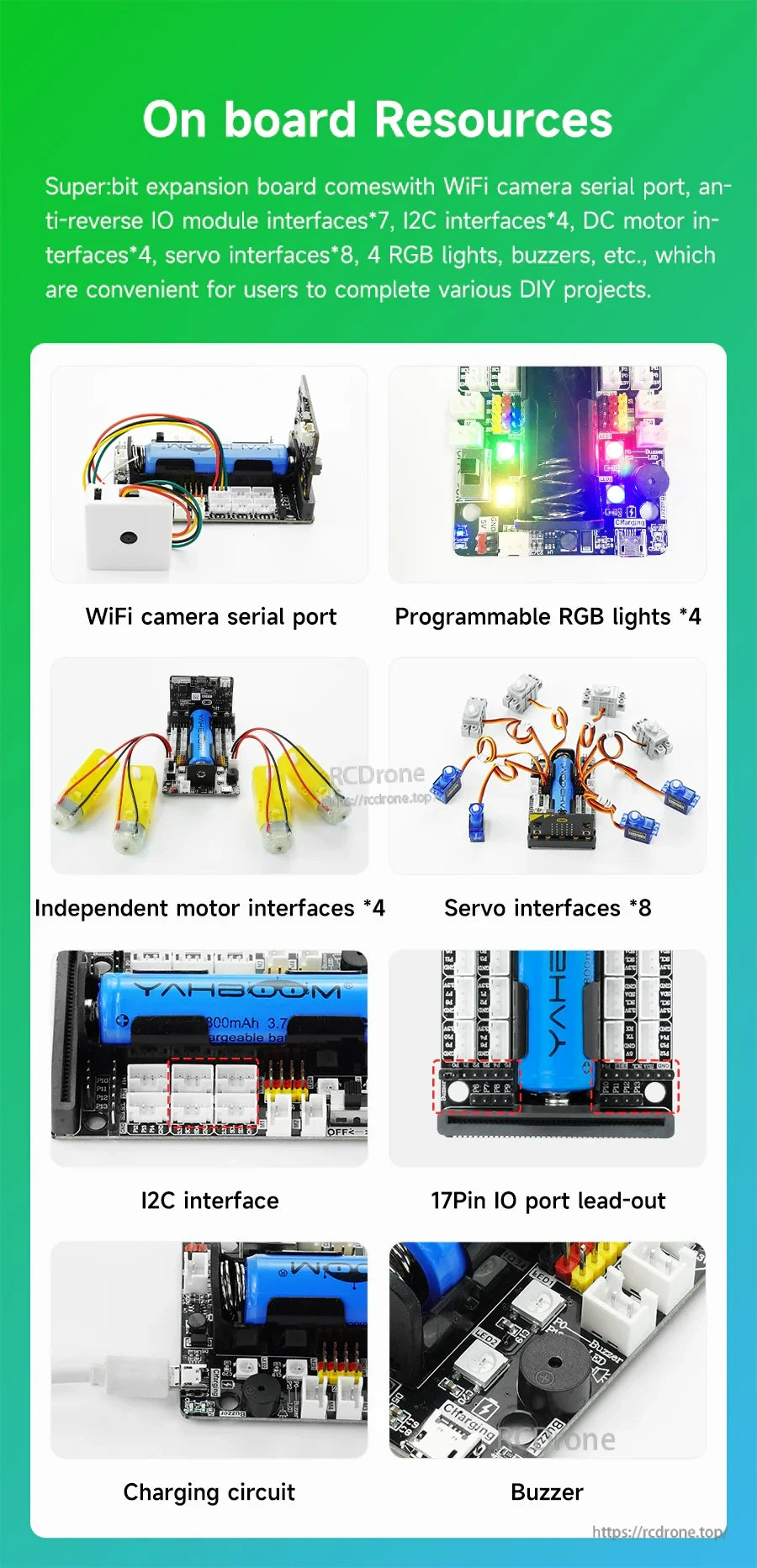

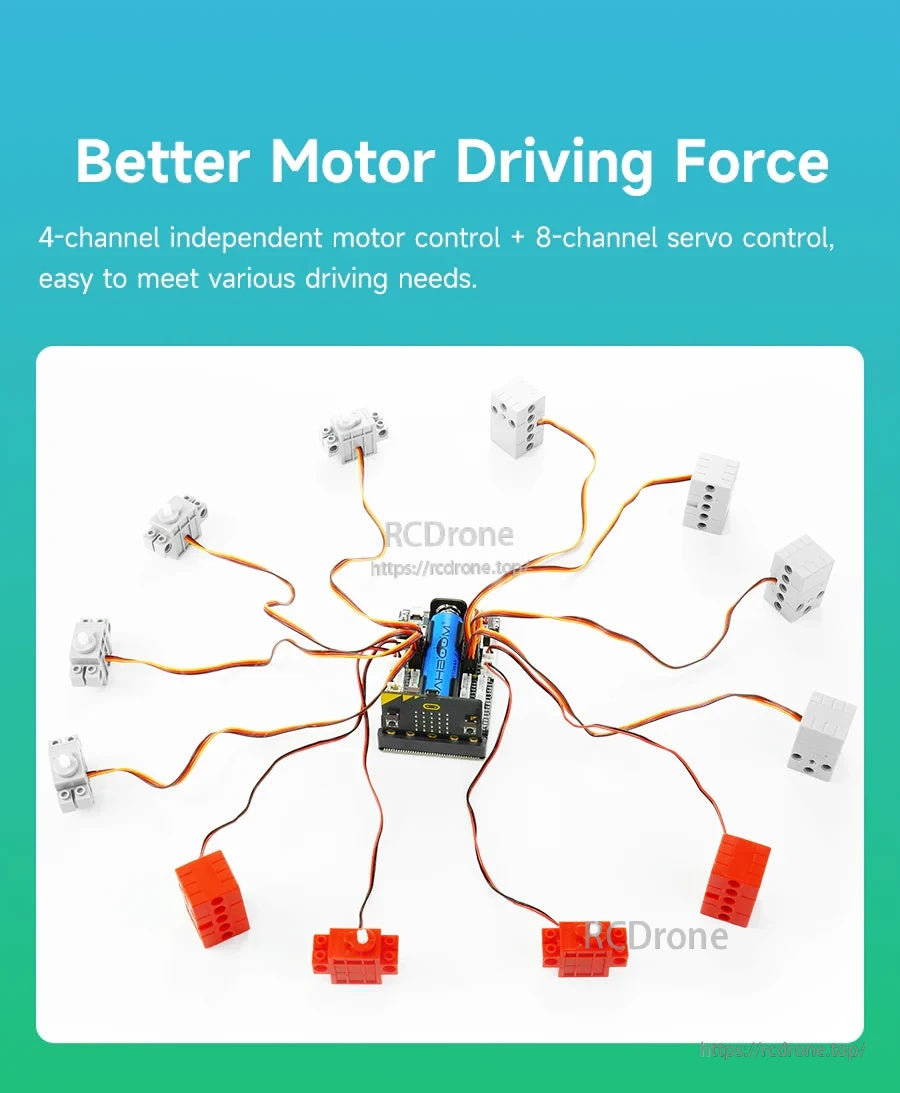

چندین عملگر را به طور همزمان کنترل کنید—تا چهار موتور DC و هشت سروو برای پروژههای پیچیدهتر micro:bit.
BBC micro:bit مورد نیاز است و به صورت جداگانه فروخته میشود.

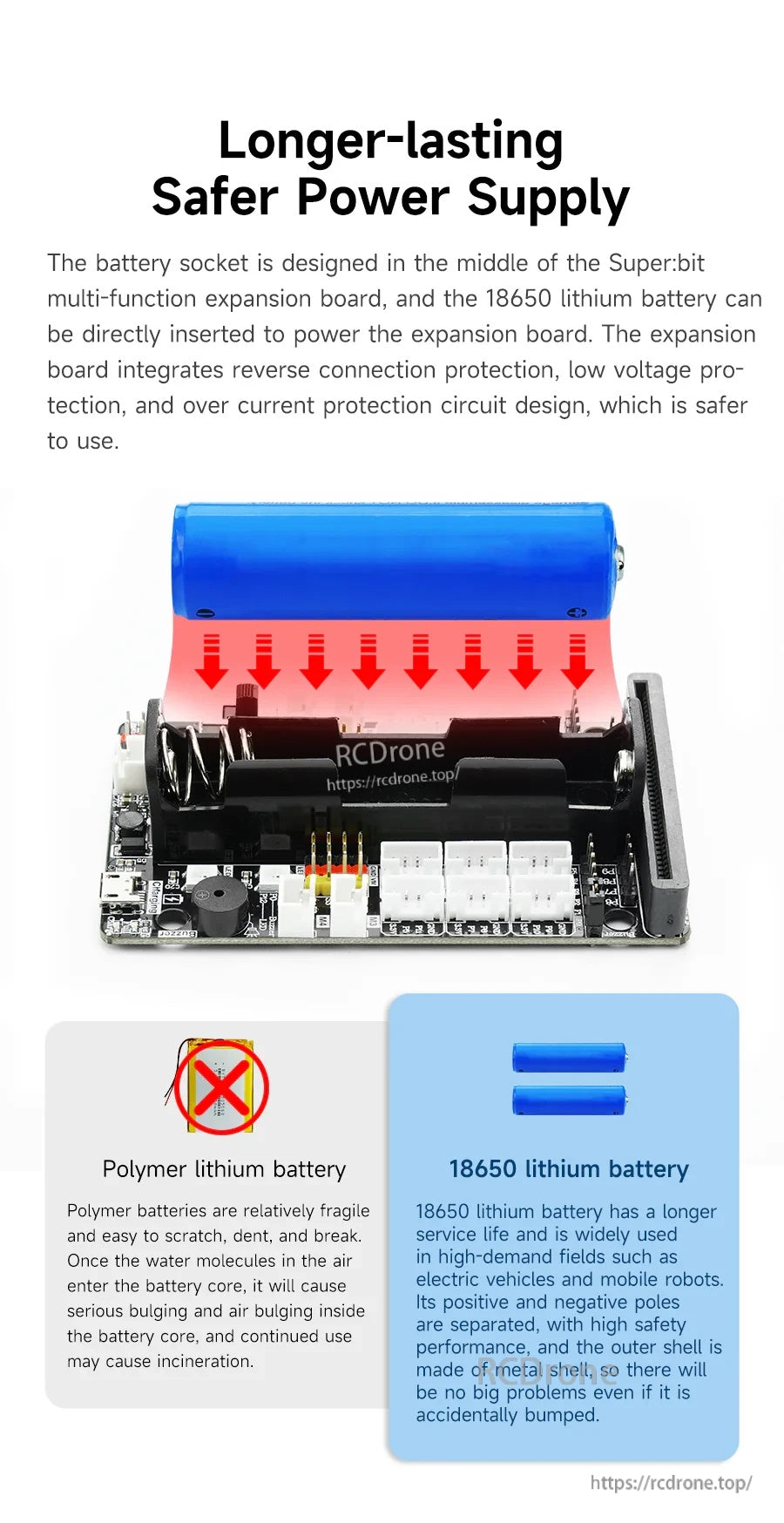

پروژهها را با یک سلول 18650 با استفاده از نگهدارنده و ویژگیهای حفاظتی داخلی برای عملکرد پایدار تأمین کنید.

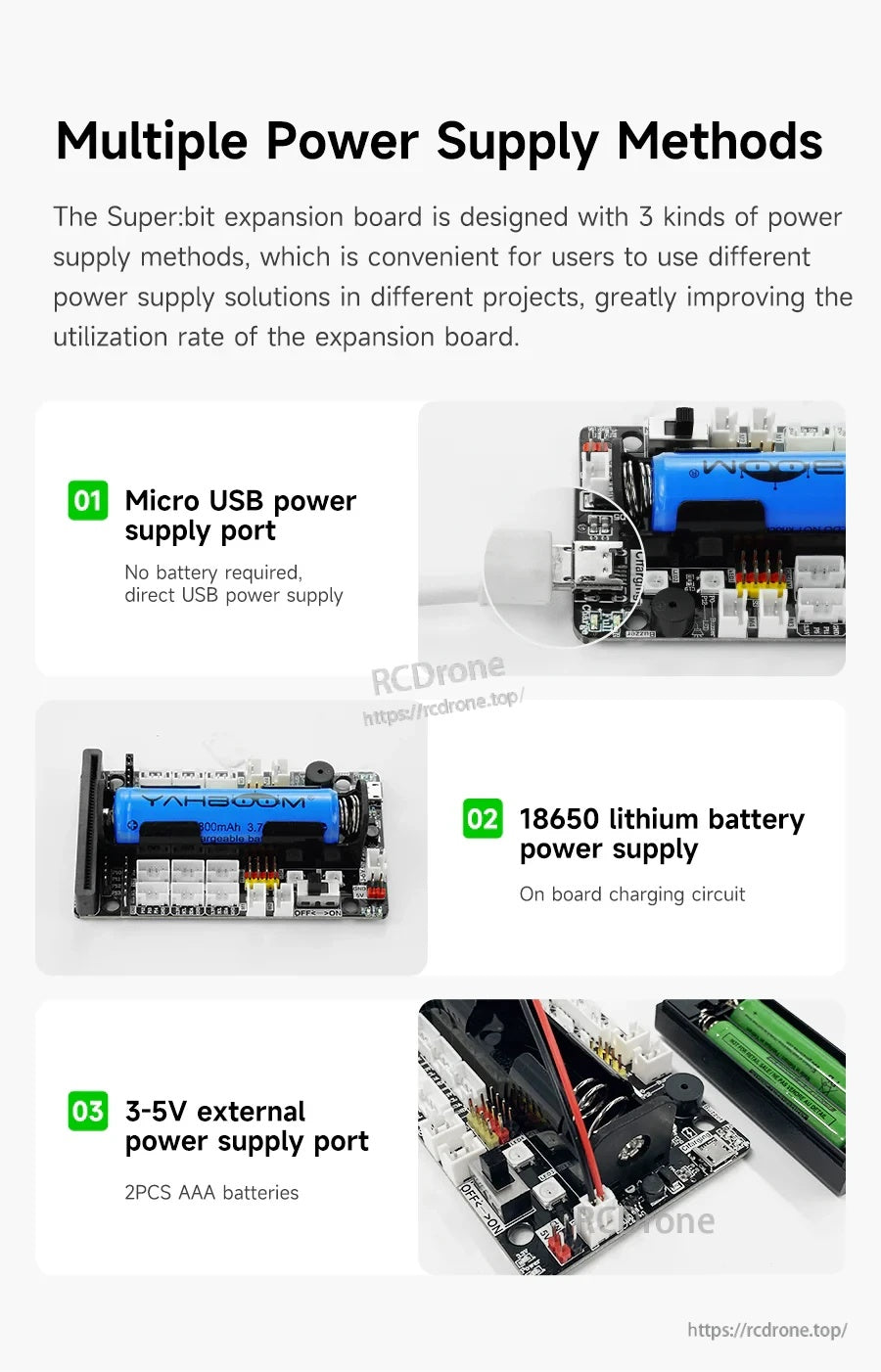

بسته به ساخت شما، Micro USB، یک باتری قابل شارژ 18650، یا یک منبع خارجی 3–5V را انتخاب کنید.

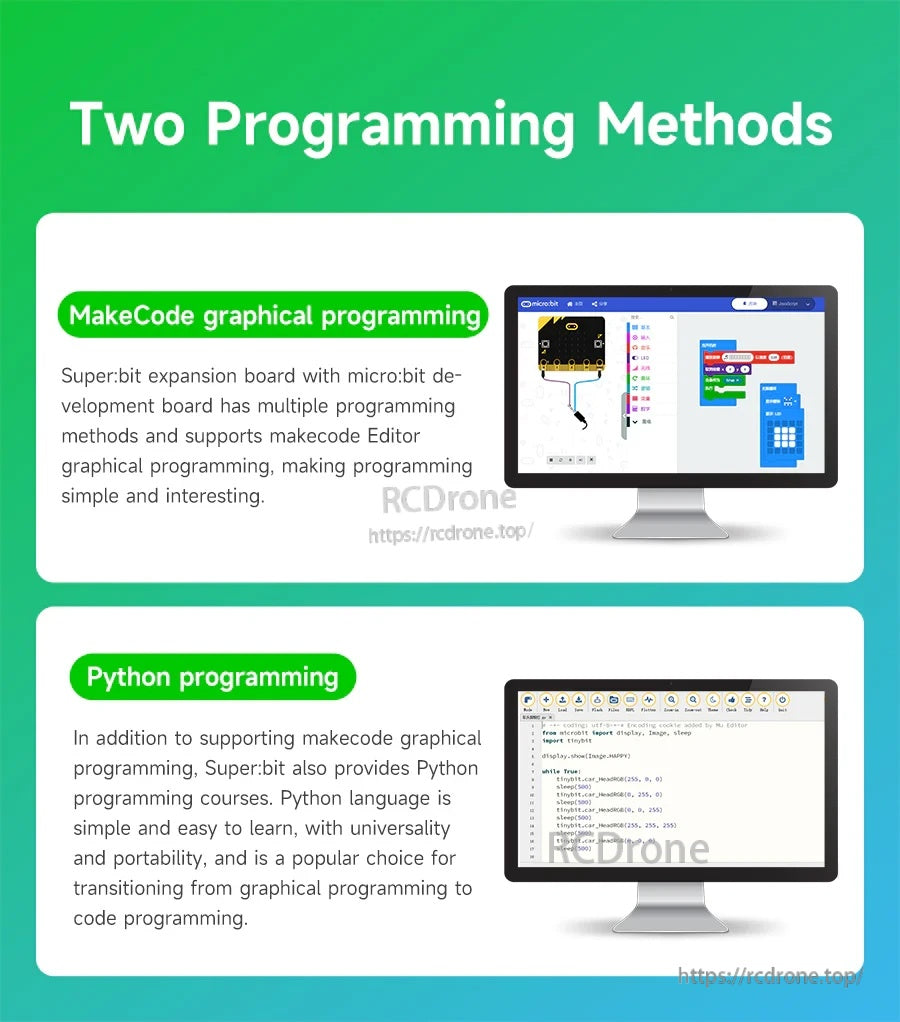

به سرعت با بلوکهای MakeCode شروع کنید، سپس زمانی که آماده کنترل متنی هستید به Python بروید.

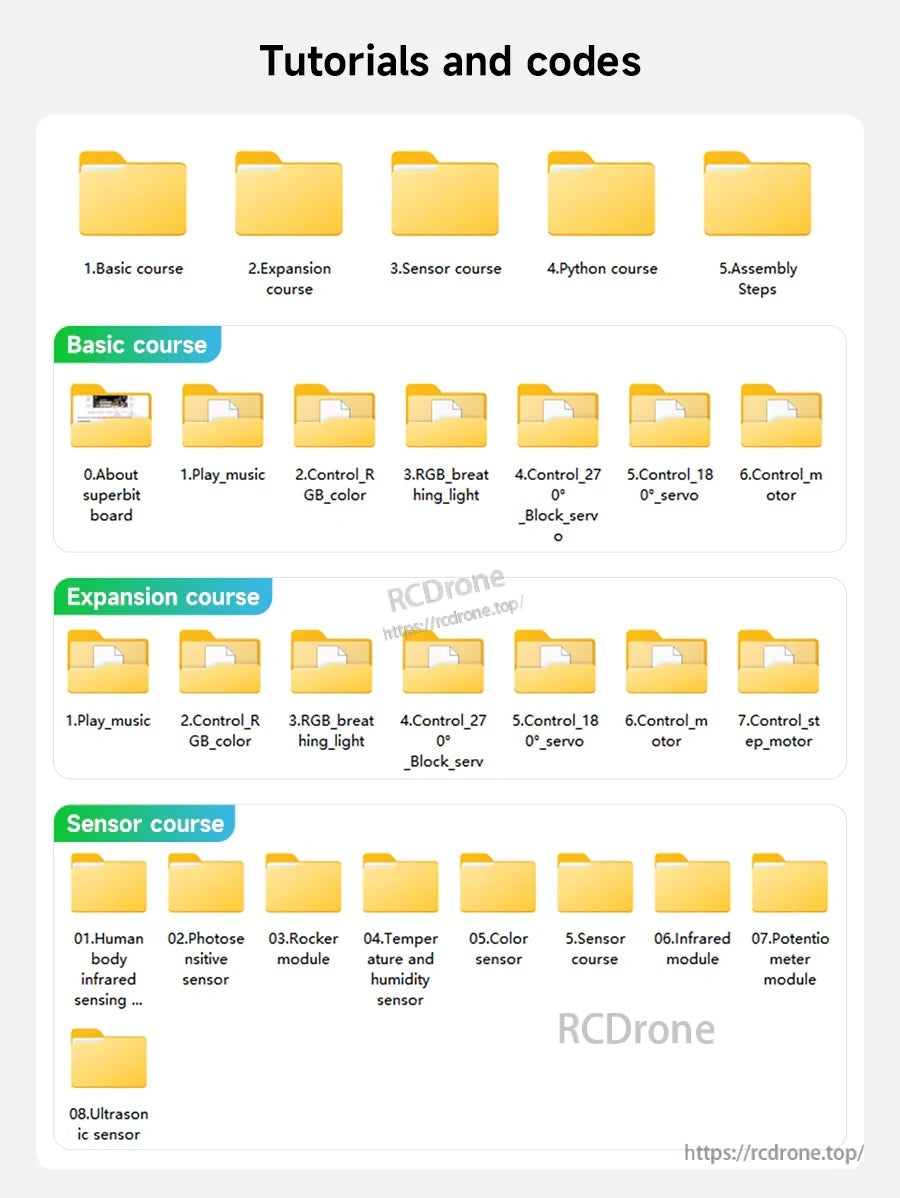

آموزشهای گام به گام و کد نمونه به شما در راهاندازی اولیه، گسترشها و آزمایشهای حسگر کمک میکند.
پشتیبانی فنی آنلاین و یک تیم توسعه برای عیبیابی و راهنمایی پروژهها در دسترس است.

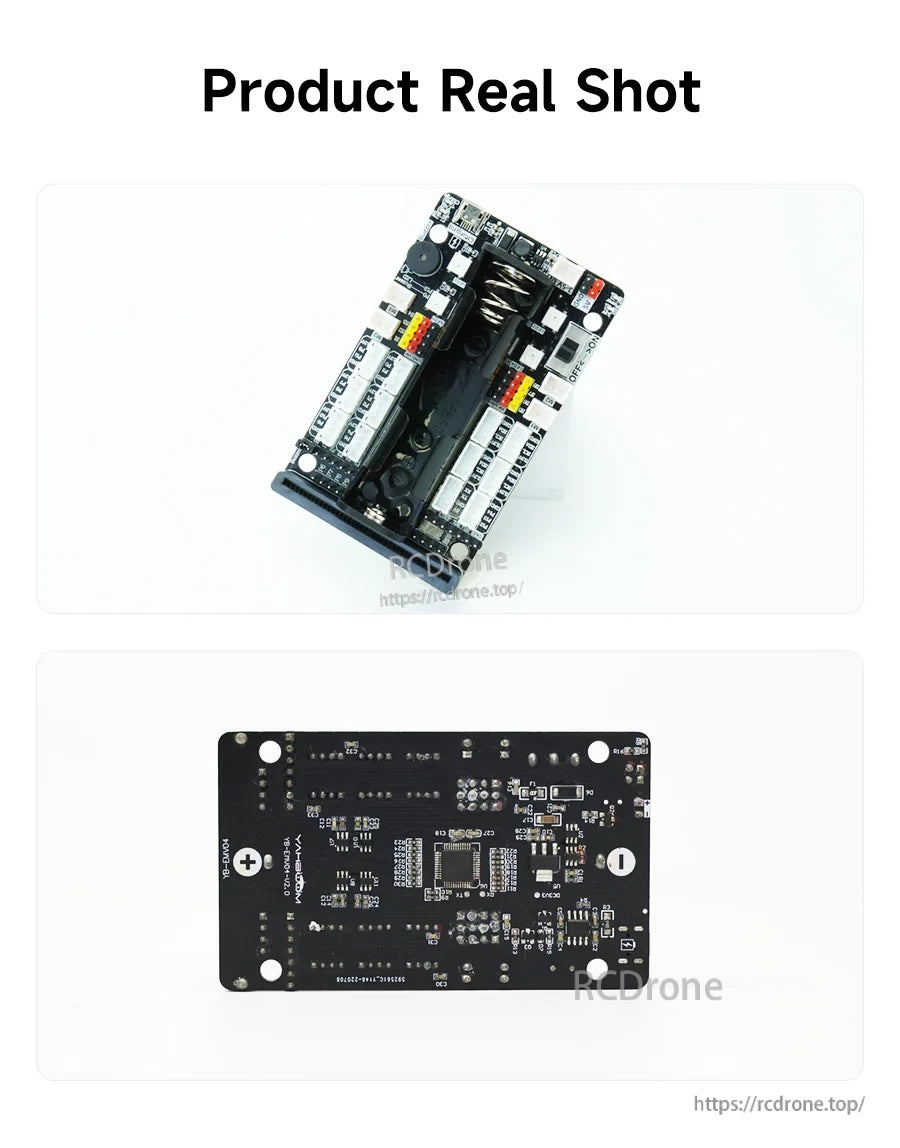

نمایشهای واضح از بالا و پایین به شما کمک میکند تا اتصالات، سوراخهای نصب و اندازه کلی برد را قبل از خرید تأیید کنید.

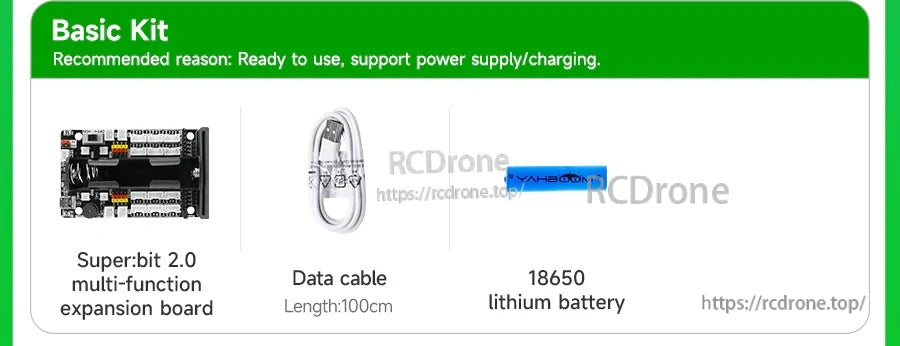

کیت پایه شامل برد، یک کابل داده USB و یک باتری 18650 برای پشتیبانی از قدرت و شارژ است.

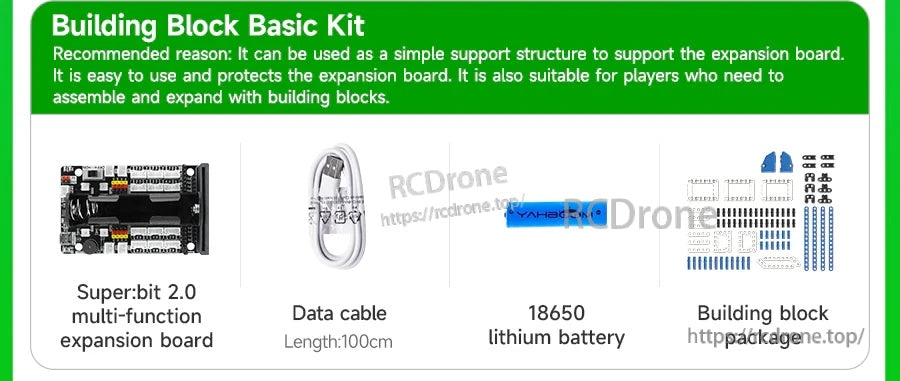

کیت پایه بلوک ساخت Super:bit 2.0 شامل برد گسترش، یک کابل داده 100 سانتیمتری، یک باتری لیتیوم 18650 و بلوکهای ساخت برای یک ساختار پشتیبانی ساده است.

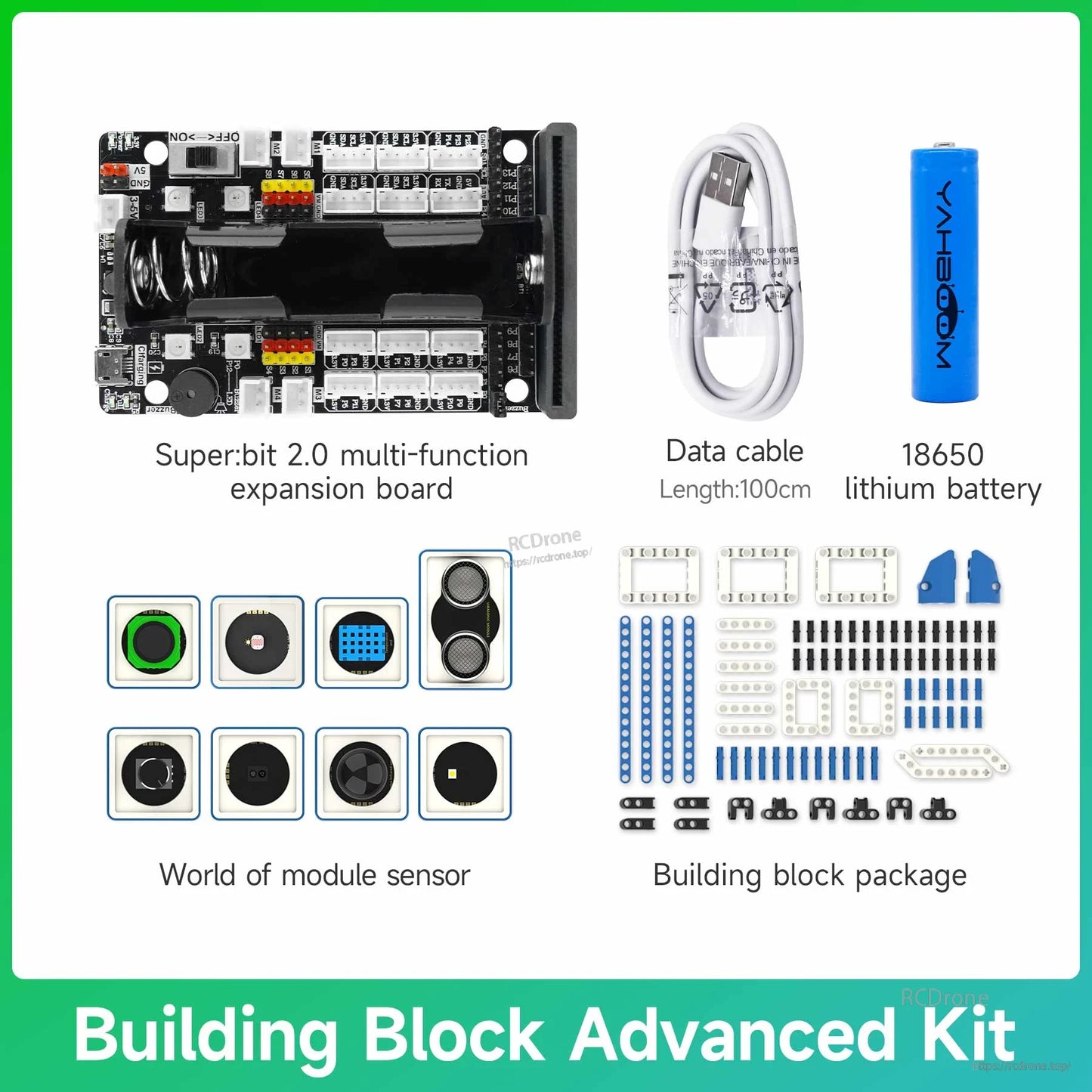

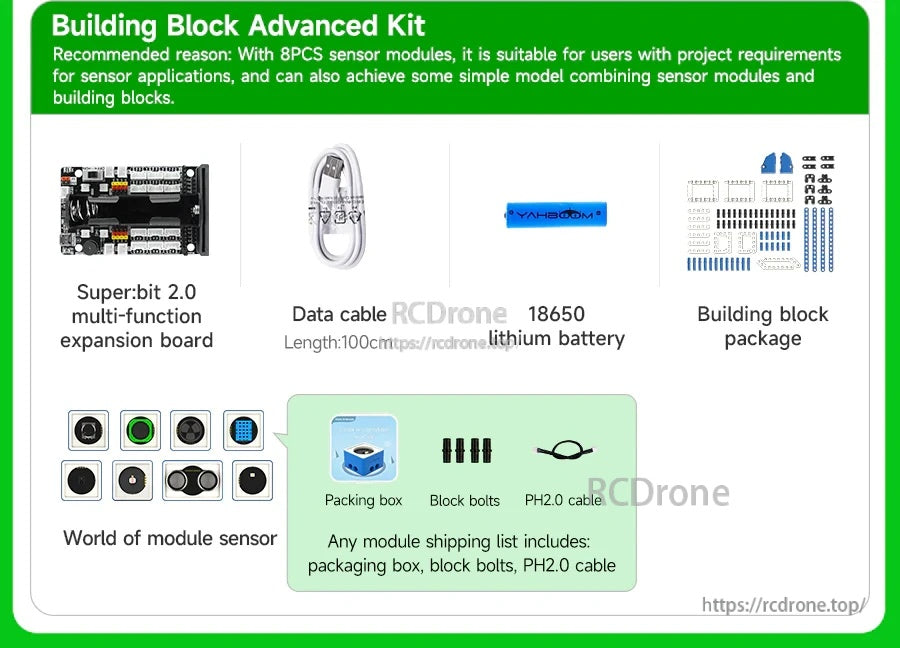

کیت Super:bit 2.0 شامل برد گسترش، یک کابل داده USB، یک باتری لیتیوم 18650، بلوکهای ساخت و یک مجموعه ماژولهای حسگر است.
