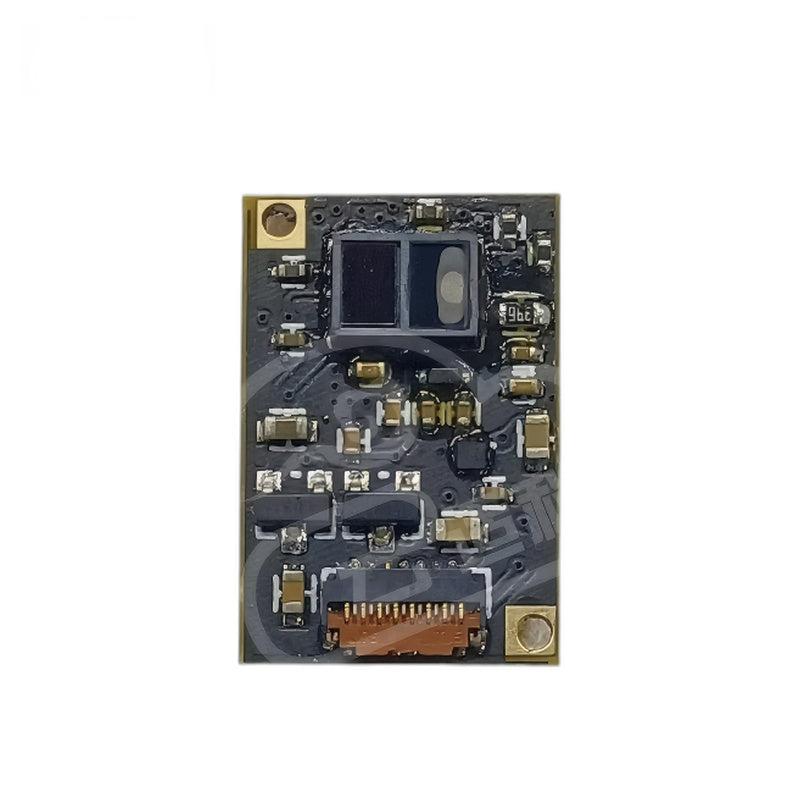

ماژول سنسور مینیاتوری Yunshis P8864 3D TOF، UART TTL 5V، آرایه مساحت 8x8/4x4 برای اندازه‌گیری فاصله

Yunshis

$138.25 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

نسخه ماژول آرایه منطقه‌ای P8864 P8864 کیت توسعه

رزولوشن رزولوشن 8×8 رزولوشن 4×4

تعداد

مشاهده جزئیات کامل

بررسی

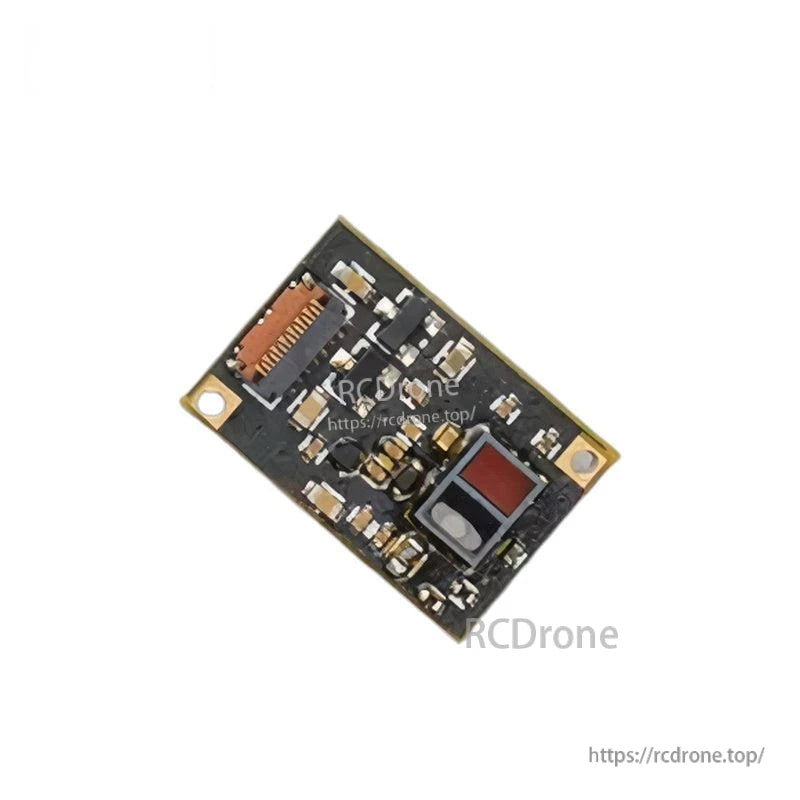

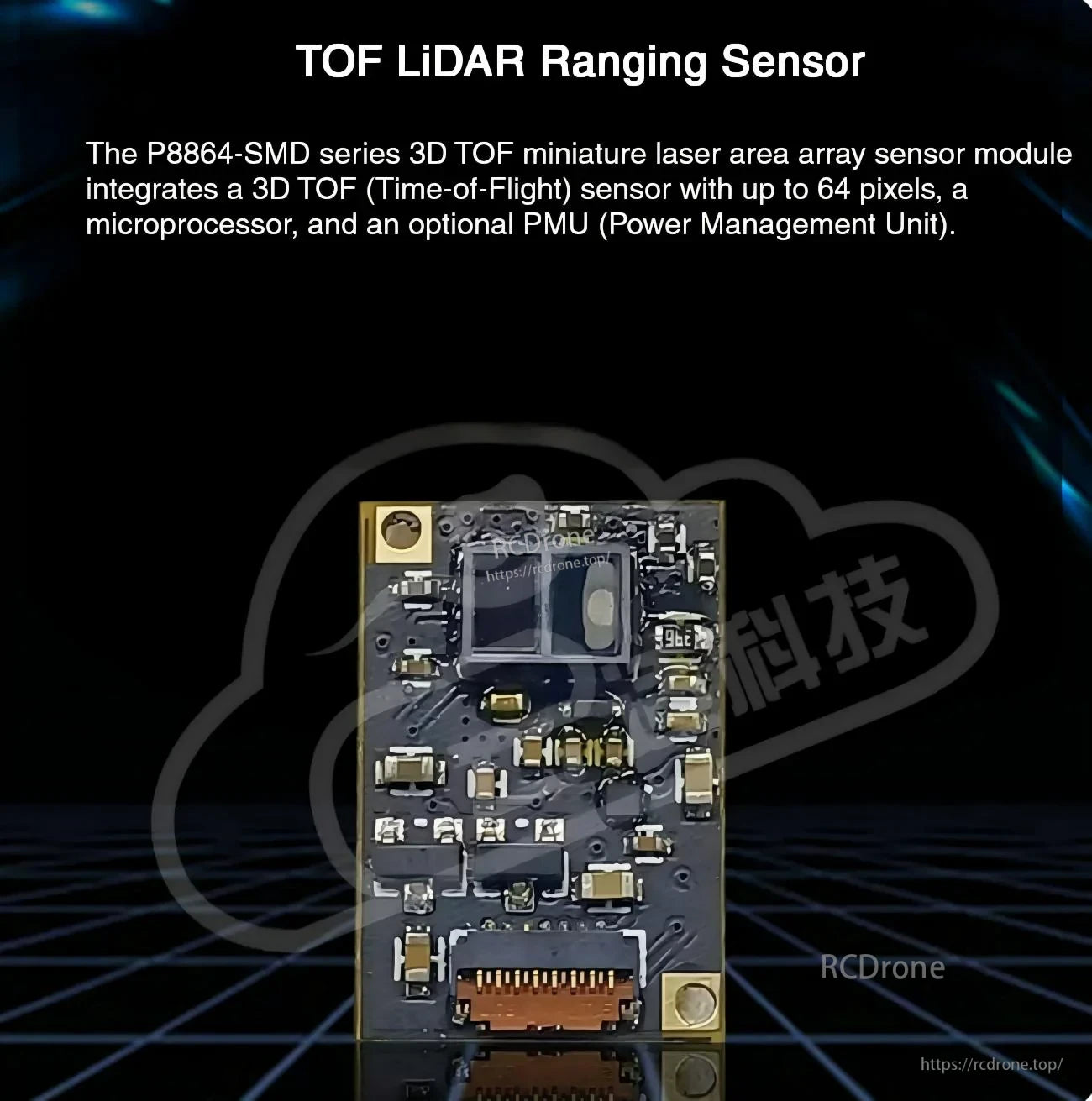

ماژول حسگر مینیاتوری 3D TOF Yunshis P8864 (ماژول اندازه‌گیری ناحیه حالت جامد / حسگر اندازه‌گیری TOF LiDAR) برای اندازه‌گیری فاصله فشرده و ادغام آسان سیستم طراحی شده است. سری P8864-SMD یک حسگر 3D TOF (زمان پرواز) با حداکثر 64 پیکسل، یک میکروپروسسور و یک واحد مدیریت توان (PMU) اختیاری را ادغام می‌کند.

ویژگی‌های کلیدی

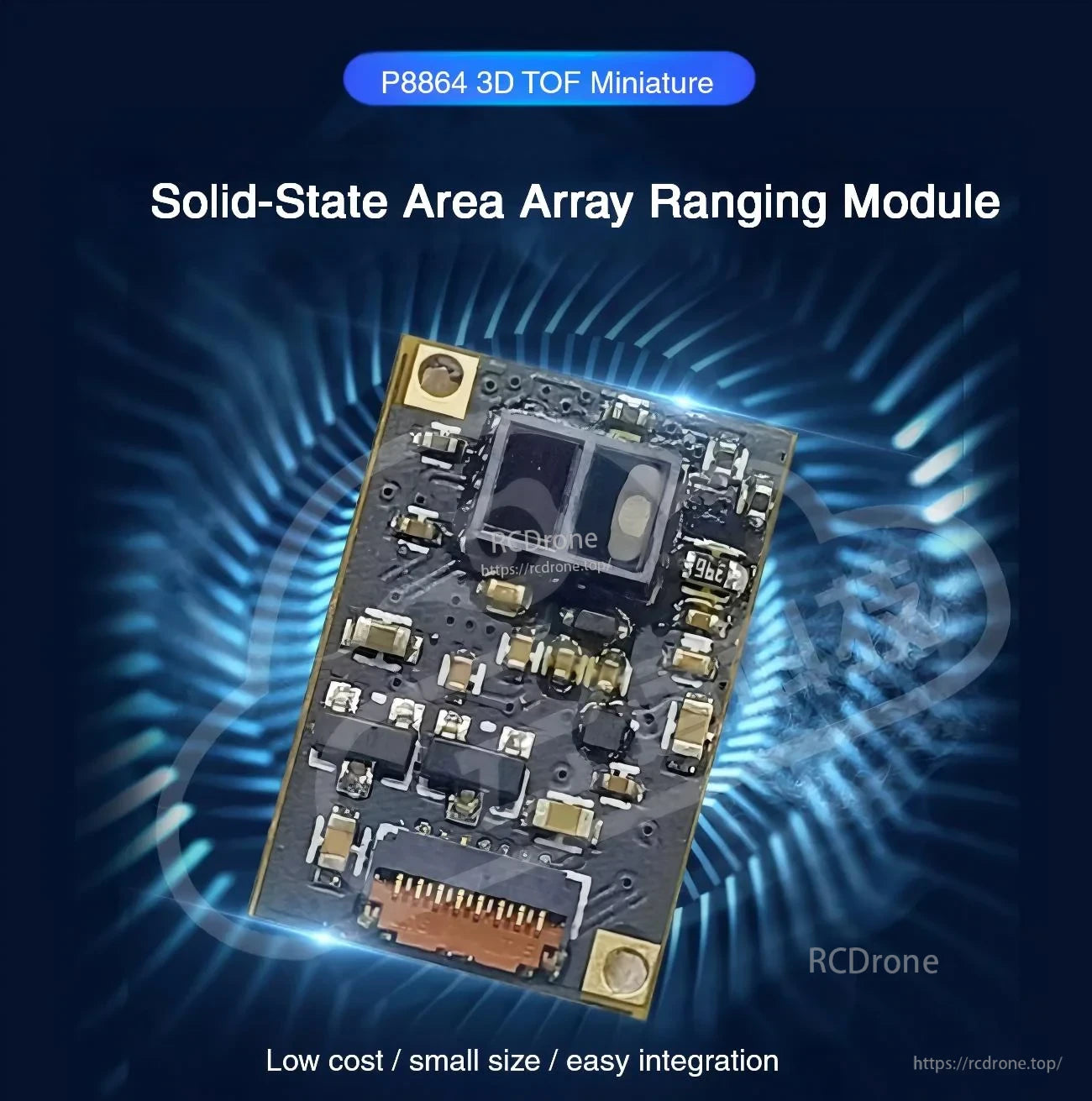

ماژول اندازه‌گیری ناحیه حالت جامد
دو وضوح عملیاتی: 8x8 و 4x4
خروجی ارتباطی UART TTL
منبع نور VCSEL با طول موج 940 نانومتر
مقاومت در برابر نور محیط: 70Klux
ایمنی چشم: IEC60825-1 کلاس 1
ابعاد جمع و جور: 18mm L x 12mm W x 4.49mm H; وزن ماژول <3g

مشخصات

پارامتر	8x8	4x4
اصل اندازه‌گیری	TOF (زمان پرواز)
وضوح	8x8	4x4
دامنه اندازه‌گیری	0.1-1.5m @ 90% بازتابندگی	0.1-4m @ 90% بازتابندگی
زاویه دید (FOV)	30°	16°
دقت فاصله	0.1-1m: 4cm; >1m: 4%	0.1-1m: 4cm; >1m: 4%
تکرارپذیری فاصله	0.1-0.5m: 1cm; >0.5m: 2%	0.1-0.5m: 1cm; >0.5m: 2%
مقاومت در برابر نور محیطی	70Klux
خروجی ارتباطی	UART TTL
منبع نور	940nm VCSEL
ولتاژ تأمین	5V
مصرف انرژی	360mW
دمای عملیاتی	-10~60°C
دمای ذخیره‌سازی	-20~80°C
ایمنی چشم	IEC60825-1 کلاس 1
ابعاد ماژول	18mm L x 12mm W x 4.49mm H
وزن ماژول	<3g

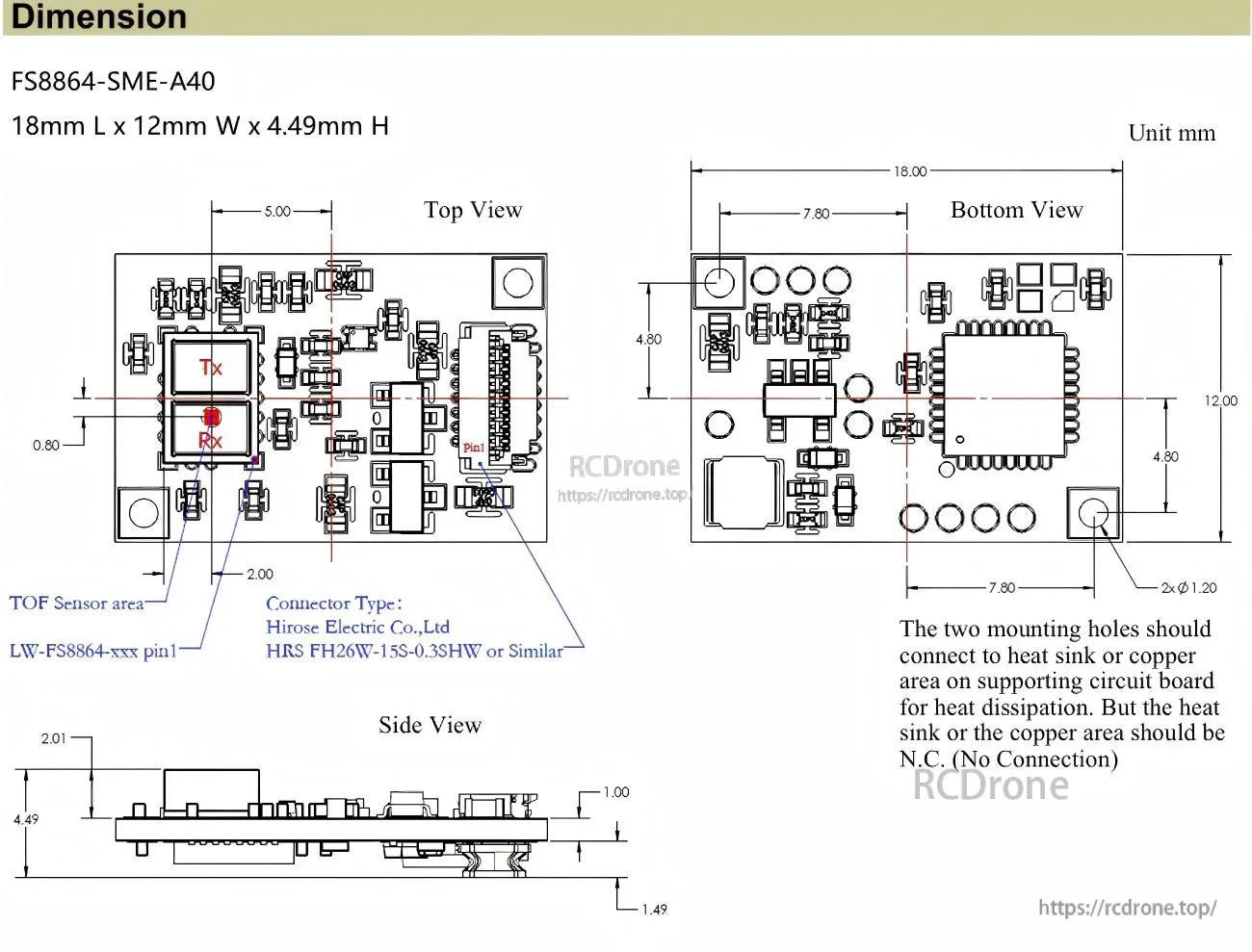

یادداشت‌های مکانیکی / اتصالات (از نقشه)

مدل در نقشه: FS8864-SME-A40 (واحد: mm)
اندازه کلی اعلام شده: 18.00 (L) x 12.00 (W) x 4.49 (H)
ابعاد اضافی نشان داده شده شامل: 7.80، 4.80، 5.00، 2.00، 2.01، 1.49، 1.00، 0.80
سوراخ‌های نصب: 2x φ1.20
نوع کانکتور: Hirose Electric Co., Ltd. HRS FH26W-15S-0.3SHW یا مشابه
توجه: دو سوراخ نصب باید به یک هیت سینک یا ناحیه مسی روی برد مدار پشتیبان برای دفع حرارت متصل شوند؛ هیت سینک یا ناحیه مسی باید N.C. (بدون اتصال) باشد.
