سنسور فاصلهیاب لیزری سری Yunshis SK-Pro با برد ۳۰/۶۰/۱۰۰ متر، دقت ۱ میلیمتر، ۳۰ هرتز، IP67 مناسب برای رباتیک
سنسور فاصلهیاب لیزری سری Yunshis SK-Pro با برد ۳۰/۶۰/۱۰۰ متر، دقت ۱ میلیمتر، ۳۰ هرتز، IP67 مناسب برای رباتیک
Yunshis
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

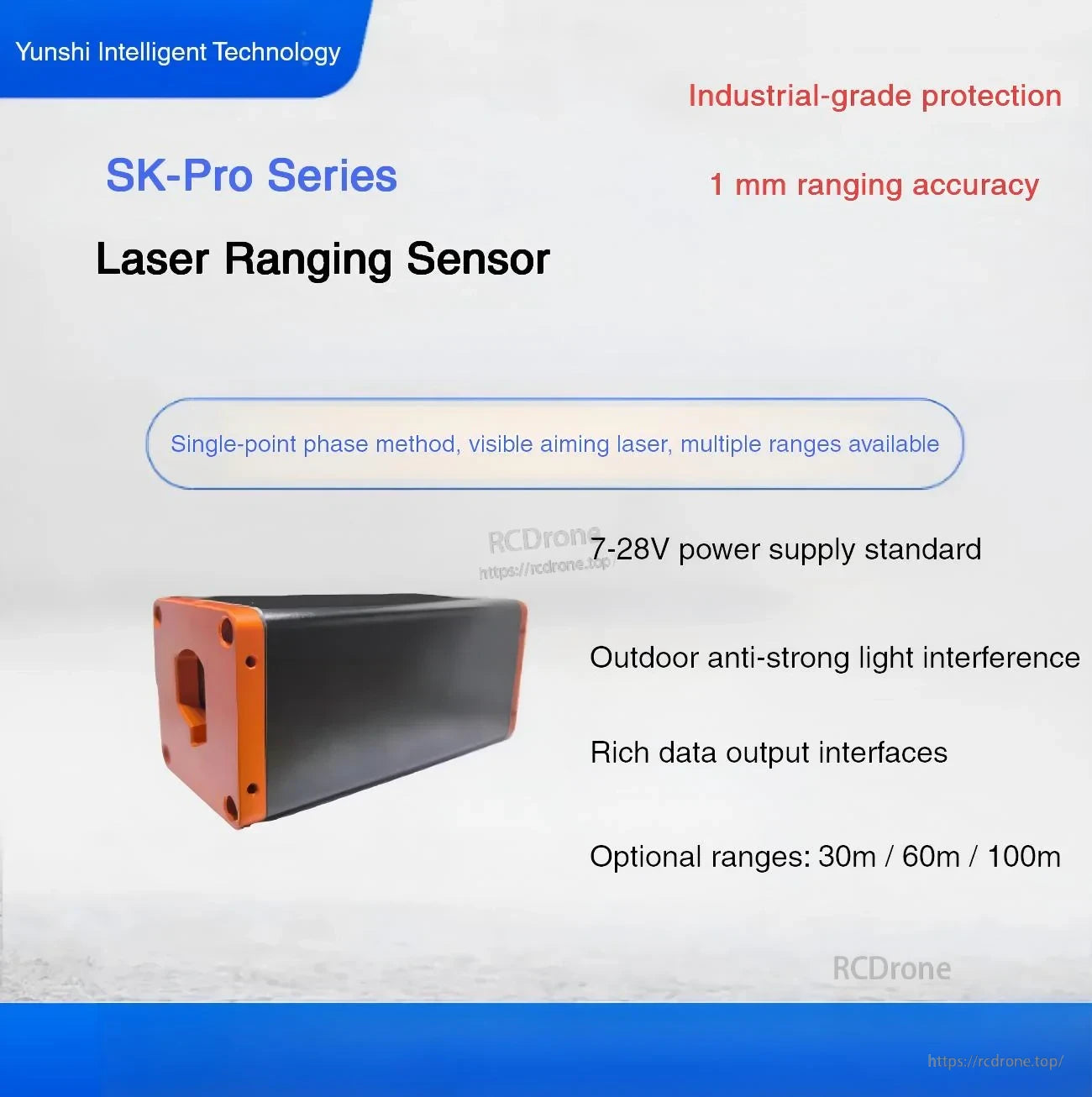

سری SK-Pro یانشی یک حسگر اندازهگیری لیزری صنعتی با حسگر فاصلهی لیزری است که از روش فاز نقطهای با لیزر هدفگیری قابل مشاهده استفاده میکند. گزینههای مختلف فاصله در دسترس است (30 متر / 60 متر / 100 متر)، با ایمنی در برابر نور قوی در فضای باز تا 100 kLux و منبع تغذیه DC 7~28 V.
ویژگیهای کلیدی

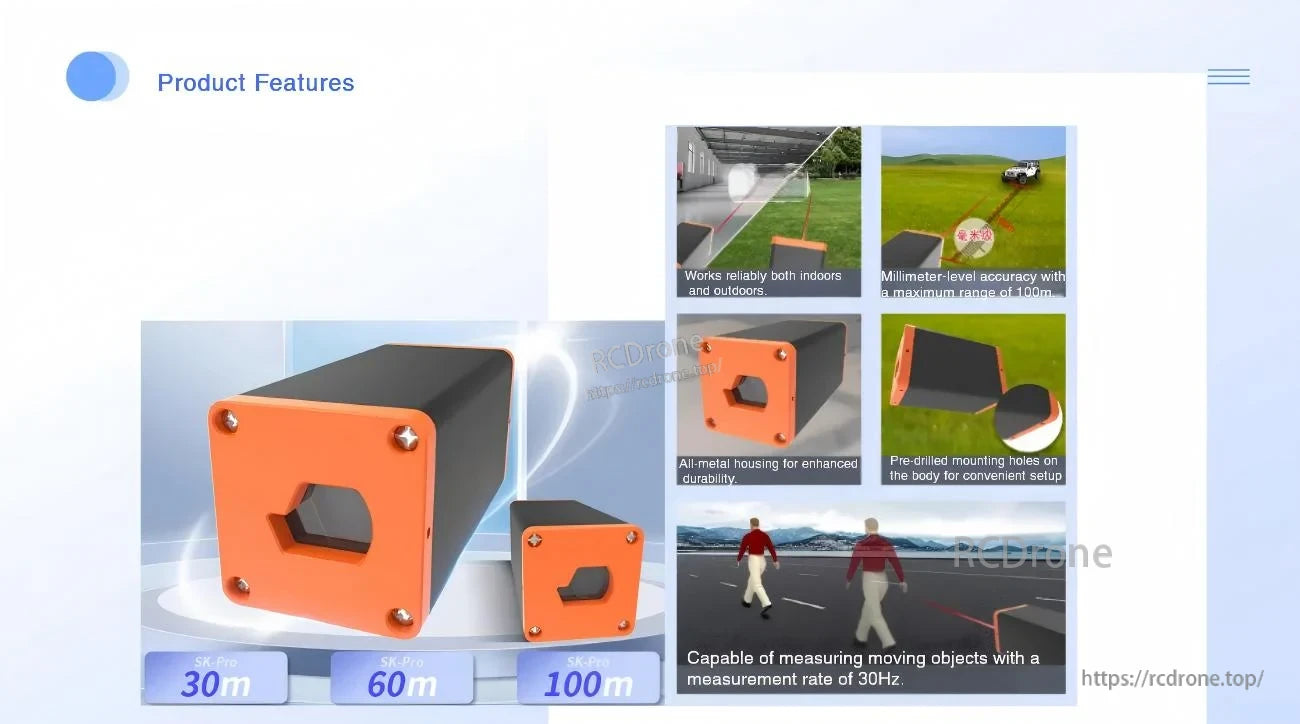

- محدودههای اندازهگیری اختیاری: 0.05~30 متر (SK-Pro30) / 0.05~60 متر (SK-Pro60) / 0.05~100 متر (SK-Pro100)

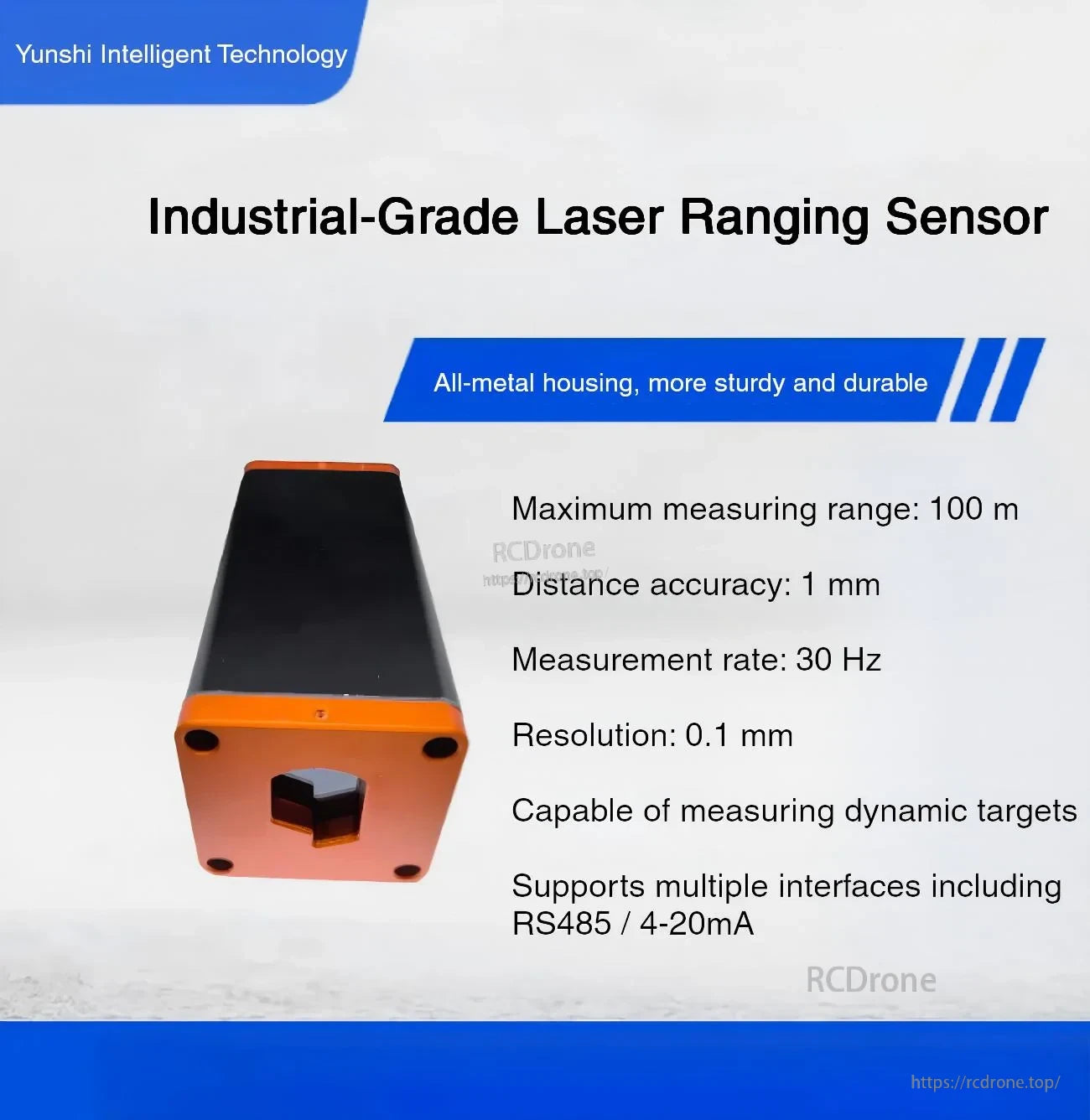

- دقت فاصله: 1 میلیمتر؛ وضوح: 0.1 میلیمتر؛ دقت تکرارپذیری: 0.5 میلیمتر
- نرخ اندازهگیری تا 30 هرتز (قابل تنظیم)؛ زمان پاسخ حداقل 0.033 s
- مداخله ضد نور قوی در فضای باز (ضد نور خورشید در فضای باز 100 kLux)
- قادر به اندازهگیری اهداف ایستا و پویا (سطح طبیعی یا صفحه بازتاب مخصوص)
- منبع نور لیزر قرمز قابل مشاهده، طول موج 650~660 nm
- کلاس ایمنی لیزر: کلاس 1 (IEC 60825-1:2014, EN 60825-1:2014)
- حفاظت صنعتی: IP67; بدنه آلومینیومی; لنز PMMA
- پشتیبانی از چندین رابط از جمله RS485 / 4-20 mA
مشخصات
| پارامتر | SK-Pro30 | SK-Pro60 | SK-Pro100 |
|---|---|---|---|
| دامنه اندازهگیری | 0.05~30m | 0.05~60m | 0.05~100m |
| دقت | 0.1mm | ||
| دقت تکرارپذیری | 0.5mm | ||
| دقت | 1mm | ||
| نرخ اندازهگیری | 30Hz (قابل تنظیم) | ||
| زمان پاسخ | حداقل 0.033s | ||
| هدف شیء | سطح طبیعی یا صفحه بازتاب اختصاصی برای اهداف ایستا/پویا | ||
| مقاومت در برابر نور محیطی | مقاومت در برابر نور خورشید خارجی 100kLux | ||
| منبع نور | لیزر قرمز قابل مشاهده، طول موج 650~660nm | ||
| کلاس ایمنی لیزر | کلاس 1 (IEC 60825-1:2014, EN 60825-1:2014) | ||
| قطر نقطه معمولی | Phi2mm (در 10m) | ||
| عمر لیزر | بیش از 100000 ساعت | ||
| منبع تغذیه | DC7~28V | ||
| مصرف برق | <2W | ||
| جنس بدنه | آلیاژ آلومینیوم | ||
| جنس لنز | PMMA | ||
| ابعاد (طول*عرض*ارتفاع) | 52*52*115mm | ||
| رتبه IP | IP67 | ||
| وزن | 270 گرم | ||
| دمای عملیاتی | -20~+60 درجه سانتیگراد | ||
| نصب | سوراخهای پیچ M3*4 در پایین، سوراخهای پیچ M3*4 در طرفین | ||

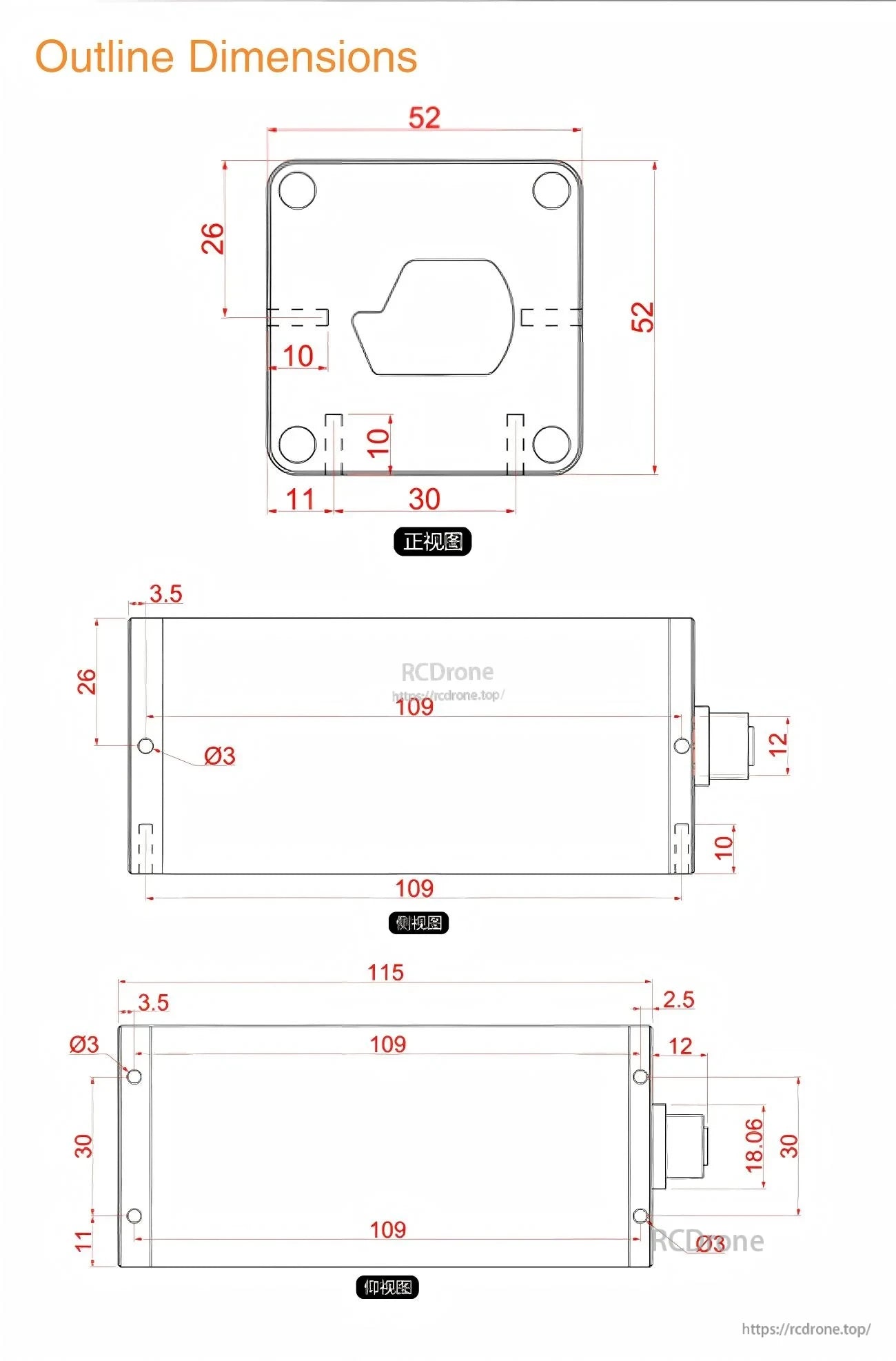

ابعاد نقشه کلی (انتخاب شده)
- نمای جلو: 52 x 52 (میلیمتر)؛ ابعاد داخلی علامتگذاری شده شامل 26، 10، 10، 11، 30 (میلیمتر)
- علامتگذاری طول نمای جانبی: 109 (میلیمتر) (علامتگذاری بدنه نشان داده شده)، علامتگذاری طول کل: 115 (میلیمتر)
- علامتگذاری قطر سوراخ: O3 (میلیمتر)
- ابعاد علامتگذاری شده اضافی: 3.5، 2.5، 12، 18.06، 30 (میلیمتر)
برای پشتیبانی از ادغام و انتخاب (SK-Pro30 / SK-Pro60 / SK-Pro100)، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید [email protected].
برنامهها
- رباتهای انساننما، رباتهای چهارپا، اسکلتهای خارجی
- بازوهای رباتیک، کاربردهای بازوی رباتیک در سطح مواد
- وسایل نقلیه AGV، رباتهای ARU
- بررسی و نقشهبرداری ساختمان؛ اندازهگیری شرایط کاری سخت
- انبارداری و لجستیک (اندازهگیری موقعیت بار و فاصله)
- اندازهگیری تغییر شکل ریل؛ اندازهگیری بندر
- آزمایشهای تحقیقاتی علمی
- موقعیتیابی جرثقیل و ضد برخورد
- تجهیزات پزشکی خودکار
- نظارت بر ایمنی تونل مترو
راهنماها
جزئیات
طراحی شده برای اندازهگیری فاصله صنعتی، سری SK‑Pro ترکیبی از لیزر هدفگیری قابل مشاهده با ایمنی بالا در برابر نور شدید و گزینههای دامنه انعطافپذیر است.
با خروجی تا 30 هرتز، دقت 1 میلیمتر و گزینههای رابط مانند RS485 یا 4–20 میلیآمپر برای ادغام آسان، اندازهگیریهای سریع و پایدار را دریافت کنید.
سری SK‑Pro برای وظایف خودکار با تقاضای بالا طراحی شده است و بر روی دامنه طولانی، دقت بالا و عملکرد قابل اعتماد در محیطهای پیچیده تمرکز دارد.
دامنهای را که با تنظیمات شما سازگار است انتخاب کنید—30 متر، 60 متر یا 100 متر—سپس بهطور ایمن نصب کنید تا بازخورد فاصله مداوم در رباتیک و اتوماسیون داشته باشید.
استقرارهای رایج شامل نقشهبرداری و اندازهگیری، موقعیتیابی انبار و لجستیک، نظارت بر راهآهن و اندازهگیری بندر است.
مناسب برای اندازهگیری زیرساخت و صنعت سنگین، از جمله نظارت بر راهآهن/خط و تشخیص فاصله یا موقعیت مخازن بزرگ.
از بازوهای رباتیک در سطح مواد تا نظارت بر تصادف جرثقیل و ایمنی تونل، سنسور از طیف وسیعی از نیازهای اتوماسیون پشتیبانی میکند.
ابعاد کلی و مراجع نصب به تأیید تناسب برای محفظهها، براکتها و ادغام ماشین کمک میکند.
